¡Felicitaciones!
Usted acaba de adquirir el mejor calefactor radiante disponible para el calentamiento de ganado en edificios agrícolas de confinamiento animal. Su nuevo calefactor radiante de PSI incorpora los beneficios del fabricante con mayor experiencia en productos de calentamiento, que utiliza tecnología de punta.
PSI le agradece su confianza en nuestros productos y recibe con agrado cualquier sugerencia o comentario que usted pueda tener… contáctenos al 608-781-8500.

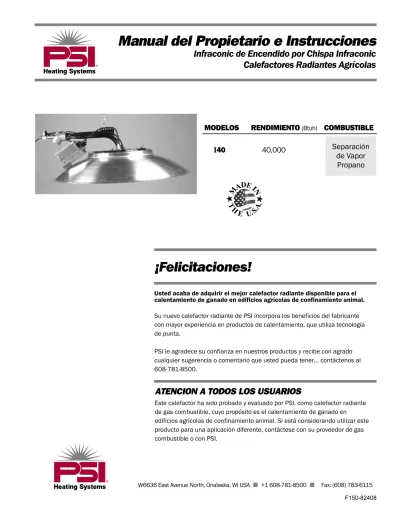

Manual del Propietario e Instrucciones
Infraconic de Encendido por Chispa Infraconic
Calefactores Radiantes Agrícolas
ATENCION A TODOS LOS USUARIOS
Este calefactor ha sido probado y evaluado por PSI, como calefactor radiante de gas combustible, cuyo propósito es el calentamiento de ganado en edificios agrícolas de confinamiento animal. Si está considerando utilizar este producto para una aplicación diferente, contáctese con su proveedor de gas combustible o con PSI.
F150-82408
MODELOS
RENDIMIENTO
(Btuh)COMBUSTIBLE
I
40
40,000
Separación
de Vapor
Propano
ADVERTENCIA
Peligro de Incendio y Explosión
■
No apropiado para uso en residencias o
vehículos de recreación
■
La instalación de este calefactor en
residencias o vehículos de recreación puede
resultar en incendio o explosión.
■
Los incendios o explosiones pueden causar
daños a la propiedad y pérdida de la vida.
PARA SU SEGURIDAD
Si percibe gas:
1. Abra las ventanas
2. No toque los interruptores eléctricos
3. Apague cualquier fuego existente
4. Llame inmediatamente a su proveedor de
gas
PARA SU SEGURIDAD
No almacene o utilice gasolina u otros gases
o fluidos inflamables alrededor de este u
otros calefactores.
ADVERTENCIA
Peligro de Incendio y Explosión
■
Mantenga los combustibles sólidos a una
distancia segura y alejada del calefactor.
■
Los combustibles sólidos incluyen: productos
de madera o papel, plumas, paja, y polvo.
■
No utilice el calefactor en espacios que
contengan o puedan contener combustibles
volátiles o transportados por aire.
■
Los combustibles volátiles o transportados
por aire incluyen: gasolina, disolventes,
diluyentes de pintura, partículas de polvo o
químicos desconocidos.
■
Dejar de observar estas instrucciones puede
resultar en incendio o explosión.
■
Los incendios o explosiones pueden conducir
a daños a la propiedad, lesiones personales
o pérdida de la vida.
ADVERTENCIA DE PELIGRO GENERAL
■
Dejar de observar las precauciones e instrucciones suministradas con este calefactor, puede
resultar en:
—
Muerte
—
Lesiones corporales o quemaduras serias
—
Daños a la propiedad o pérdidas causadas por incendio o explosión
—
Asfixia debido a la falta adecuada de suministro de aire o envenenamiento por monóxido
de carbono.
—
Choque eléctrico
■
Lea este Manual del Propietario antes de instalar o usar este calefactor
■
La reparación o instalación de este calefactor deberá realizarla personal de servicio con
entrenamiento apropiado sólamente.
■
Tenga a mano este Manual de Propietario para uso y referencia futuros.
■
Manuales del Propietario y etiquetas de reemplazo se encuentran disponibles libres de cargo.
Para obtener asistencia, comuníquese con PSI al 608-781-8500.
ADVERTENCIA
■
La presión del suministro de gas a la entrada del calefactor debe ser la apropiada
■
Refiérase a la placa de clasificación para obtener la presión apropiada de suministro de gas.
■
Una presión que exceda la presión máxima de entrada especificada a la entrada del calefactor
puede causar incendios o explosiones.
■
Los incendios y explosiones pueden causar a lesiones serias, muerte, daños al edificio o
pérdida del ganado.
■
Una presión de gas inferior a la presión mínima de entrada especificada a la entrada del
calefactor, puede llevar a una combustión inapropiada.
■
Una combustión inapropiada puede provocar asfixia o envenenamiento por monóxido de
carbono; y, por lo tanto, a lesiones serias o muerte, tanto en humanos como en ganado.
Este Manual del Propietario incluye todas las opciones y accesorios comúnmente utilizados en o con este calefactor. Sin embargo, dependiendo de la configuración adquirida, algunas opciones y accesorios pueden no estar incluidos. Al llamar para obtener asistencia técnica u otra información específica, siempre tenga a la mano el número de modelo y serie.
Este manual le instruirá sobre la operación y cuidado de su calefactor radiante. A fin de tener un conocimiento cabal sobre este calefactor y su funcionamiento, tanto usted como su instalador calificado deben revisar este manual de manera conjunta.
La instalación de la línea de suministro de gas y la reparación, instalación y servicio del calefactor, requieren de una capacitación experta continua y conocimiento de los calefactores de gas; y, esta no debe ser ejecutada por personas no calificadas. Los requisitos necesarios se encuentran definidos en la página 6.
Para obtener asistencia o si tiene preguntas sobre el uso d e l c a l e fa c to r o s u a p l i c a c i ó n , c o n t á c te s e c o n s u distribuidor local de PSI.
La compañía PSI tiene una póliza de perfeccionamiento continuo de sus productos. Esta se reserva el derecho de cambiar las especificaciones y diseño sin previo aviso.
SECCION PAGINA
Información General . . . .3
Especificaciones del Calefactor . . . .4
Precauciones de Seguridad . . . .5
Instrucciones de Instalación General . . . .7
Ensamble del Tren de Gas . . . .9
Función e Instalación del Panel de Control de Zona . . . .10
Instalacion del Filtro Guardapolvos . . . .10
Instrucciones para la Puesta en Marcha . . . .11
Instrucciones de Apagado . . . .11 Instrucciones de Limpieza A. Calefactor . . . .12 B. Filtro . . . .12 Instrucciones de Mantenimiento . . . .13 Instrucciones de Servicio General . . . .13 Interruptor de Encendido/Apagado . . . .14 Módulo de Encendido . . . .14
Orificio del Quemador . . . .14
Conducto de Encendido de Alto Voltaje . . . .15
Encendedor . . . .15
Válvula de Control de Gas . . . .16
Verificación de Presión de Gas . . . .17
Guía para la Solución de Problemas . . . .18
Conexiones Eléctricas y Diagrama de Enlace . . . .21
Función del Componente del Calefactor . . . .22
Identificación de las Partes Esquema de Partes . . . .23
Lista de Partes . . . .24
Póliza de Garantía . . . .25
Partes de Repuesto y Servicio . . . .25
Tabla de Contenidos
Información General
I
40
Entrada Máxima (Btuh) 40,000
Aire de Ventilación para Mantener la Combustión
5 psig 0 psig 5 psig 2 psig 5 psig “A” 31 1/2 in. “B” 20 1/4 in. “C” 10 3/8 in. Peso Neto 16 lbs. 1.85 lbs./hora 120/60/1 0.5 POLLOS 2900 - 4400 PAVOS 920 - 1100 CERDOS 345 POLLOS 6.5 - 7.5 ft. PAVOS 5.5 - 6.5 ft. CERDOS 5 - 6 ft. DE LA CUBIERTA AL TECHO 3 ft. PUNTO DE CONO DE COMBUSTION AL PISO COSTADO 3 ft. AVES CERDOS 4
ESPECIFICACIONES
Especificaciones del Calefactor Radiante
Dimensiones del Calefactor (Ver Fig. 1)
Espacio Libre Seguro Mínimo a Los Materiales de Combustión Altura de Instalación Recomendada Para Ganado, desde el Punto de Cono de Combustión al Suelo
4.5 ft. 468 CFM
(1) Existen otros factores que van a afectar la cantidad de animales que cada calefactor puede cubrir. Estos incluyen la ventilación del edificio y sistemas de control, el aislamiento del edificio, el tamaño del edificio y densidad poblacional, etc. Para conocer las recomendaciones específicas para su aplicación, consulte con su distribuidor de PSI o contáctese con PSI.
(2) Este es la distancia típica para la ubicación del sensor. El tamaño y tipo de ganado que se está criando, el espacio y la altura del calefactor, etc., determinarán la ubicación del sensor. Debe ponerse mucho cuidado para garantizar que el sensor esté colocado a suficiente altura, de modo que los animales no lo dañen durante la operación.
"B"
"A" "C"
Suministro Eléctrico (Voltios/HZ/Fase) Carga en Amperios
Temperatura de Zona Ocupada Por A n i m a l e s U b i c a c i ó n S e n s o r d e Control (2)
Presión del Suministro de Gas A la Entrada del Calefactor
VERTICAL DESDE EL PISO 6-12 in. HORIZONTAL DESDE INCUBADORA 8-12 ft.
VERTICAL DESDE EL PISO Sobre Altura del Animal HORIZONTAL DESDE INCUBADORA 4-8 ft.
Modelo
RENDIMIENTO TOTAL (Version de Encendido/Apagado) ZONE CONTROLADA (Version Doble Solenoide) Presión del Distribuidor del Quemadora Presión Máxima
Consumo de Combustible por Hora
Cobertura Animal por Calefactor (1)
FIG. 1
ENCENDIDO APAGADOSegunda Etapa (Rendimiento Completo) Primera Etapa (Rendimiento Medio)
El gas propano contiene odorantes hechos por el hombre, añadidos específicamente para la detección de fugas de gas combustible. En caso de fugas de gas, usted estará en capacidad de detectar el gas combustible a través de su olfato. ESA ES SU SEÑAL PARA ACTUAR DE MANERA INMEDIATA!
ADVERTENCIA
■ No utilice este calefactor radiante para calentar viviendas para seres humanos.
■ No lo utilice en áreas sin ventilación.
■ No obstruya el flujo de combustión y aire de ventilación.
■ A fin de sustentar los requerimientos de aire de combustión del calefactor en uso, el aire de ventilación debe ser el apropiado.
■ Para determinar los requerimientos de ventilación de aire para la combustión, refiérase a la Sección de especificaciones del Manual del Propietario, placa de datos del calefactor o contáctese con la Compañía PSI
■ La falta de aire de ventilación apropiado llevará a una combustión inapropiada.
■ L a c o m b u s t i ó n i n a p ro p i a d a p u e d e l l eva r a l envenenamiento por monóxido de carbono en seres humanos, provocando lesiones serias o muerte. Los síntomas de envenenamiento por monóxido de carbono pueden incluir, dolor de cabeza, mareo y dificultada para respirar.
■ Los síntomas de una combustión inapropiada que afecten al ganado pueden ser enfermedad, menor conversión alimenticia o muerte.
Peligro de Asfixia
■ El sentido del olfato en algunas personas es deficiente. Algunas personas no pueden percibir el olor del químico hecho por el hombre, añadido al gas propano o natural. Usted debe determinar si está en capacidad de percibir el olor de estos gases combustibles.
■ Aprenda a reconocer el olor del gas propano. Los distribuidores de gas propano estarán gustosos de ofrecerle un panfleto “raspe y huela”. Utilícelo para familiarizarse con el olor del gas combustible.
■ Fumar puede reducir su habilidad para percibir olores. Permanecer alrededor de un aroma por cierto período de tiempo puede afectar su sensibilidad a ese olor par ticular. Los aromas presentes en edificios de confinamiento animal pueden camuflar el olor del gas combustible.
■ El odorante en el gas propano no tiene color y la intensidad de su aroma puede desvanecerse bajo ciertas circunstancias.
■ En el caso de fugas subterráneas, el movimiento de gas a través de la tierra puede filtrar el odorante.
■ El aroma del gas propano puede variar en intensidad a diferentes niveles. Ya que el gas propano es más pesado que el aire, es posible que la intensidad del aroma sea mayor en niveles inferiores.
■ Siempre sea sensible al más mínimo olor a gas. Sin importar la intensidad, si usted continúa detectando gas mediante su olfato, trátelo como una fuga seria. Ac t ú e d e i n m e d i a to , c o n fo r m e a l o d i s c u t i d o anteriormente.
Precauciones de Seguridad
DETECCION DE GAS COMBUSTIBLE
DESVANECIMIENTO DE LA EMANACIÓN – NO SE DETECTA OLOR
ATENCION – PUNTOS CRITICOS PARA RECORDAR
■ El gas propano tenga un olor distintivo. Aprenda a reconocer estos aromas. (Refiérase a las secciones a n te r i o r e s “ Pe rc e p c i ó n d e G a s C o m b u s t i b l e ” y “Desvanecimiento del Aroma”.
■ Si usted no ha recibido entrenamiento apropiado en la reparación y mantenimiento de calefactores a gas propano, no intente encender el calefactor, darle mantenimiento o repararlo, o realizar ajustes en el sistema de gas propano.
■ Aún cuando usted no cuente con un entrenamiento apropiado en el mantenimiento y reparación de calefactores radiantes, SIEMPRE esté alerta a lo aroma del gas propano.
■ La realización periódica de una “prueba de olfato” alrededor del calefactor o en las uniones del calefactor; por ejemplo, manguera, conexiones, etc., es una buena práctica de seguridad en cualquier circunstancia. Aún si u s te d d e te c t a u n a c a n t i d a d m e n o r d e g a s , CONTACTESE INMEDIATAMENTE CON SU PROVEEDOR DE GAS COMBUSTIBLE. NO ESPERE!
5
■ No tome ninguna acción que pueda inflamar el gas combustible. No active ningún interruptor eléctrico. No hale ningún suministro de energía o cable de extensión. No encienda fósforos ni ningún otro tipo de fuente de fuego. No utilice su teléfono.
■ Evacue inmediatamente el edificio y aléjese del área.
■ Cierre todas las válvulas de suministro de combustible de los tanques o cilindros de gas propano o la válvula principal de suministro de combustible localizada en el medidor, para el caso de gas natural.
■ El gas propano es más pesado que el aire y puede asentarse en áreas bajas. Si sospecha que existe una fuga de gas propano, aléjese de todas las áreas bajas.
■ Use el teléfono de su vecino y llame a su proveedor de gas combustible y al departamento de bomberos. No reingrese al área o edificio.
■ Manténgase alejado del edificio y del área hasta que los bomberos y su proveedor de gas combustible la declaren segura.
■ FINALMENTE, deje que la persona de servicio de gas combustible y los bomberos revisen los escapes de gas. Haga que ventilen el edificio y el área antes de su retorno. La reparación de la fuga, chequeo de fugas posteriores, y reencendido del calefactor debe realizarlo personal de servicio debidamente entrenado.
1. No intente instalar, reparar o dar mantenimiento a este calefactor o a la línea de suministro de gas, a menos que tenga entrenamiento experto continuo y conocimiento de los calefactores a gas.
Los requisitos para dar mantenimiento e instalar estos equipos son los siguientes:
REQUISITOS PARA
EL MANTENIMIENTO Y LA INSTALACION
a. Para ser considerada como persona calificada en el mantenimiento de calefactores a gas, usted d e b e h a b e r r e c i b i d o e n t r e n a m i e n to e n e l mantenimiento y reparación de calefactores a gas y además contar con suficiente experiencia que le permita solucionar problemas, reemplazar partes defectuosas, y probar los calefactores, con el fin de garantizar una condición operativa continua, segura y normal. Usted deberá estar totalmente familiarizado con cada modelo de calefactor a través de la lectura y cumplimiento con las instrucciones de seguridad, etiquetas, manual del p ro p i e t a r i o , e t c . , p ro p o rc i o n a d o c o n c a d a calefactor.
b. P a r a s e r c o n s i d e r a d a c o m o p e r s o n a d e instalación de gas calificada, usted debe contar con suficiente entrenamiento y experiencia para manejar todos los aspectos de instalación, r e p a r a c i ó n y a l te r a c i ó n d e l í n e a s d e g a s , incluyendo la selección e instalación de equipos apropiados y la selección de tamaños apropiados de tubería a ser utilizada. Esto debe realizarse conforme a todos los códigos locales, estatales y n a c i o n a l e s , a s í c o m o t a m b i é n a l o s requerimientos del fabricante.
2. Todas las instalaciones o aplicaciones de los calefactores radiantes y del panel de control de zona r e s p e c t i vo d e P S I , d e b e n c u mp l i r c o n l o s requerimientos establecidos por los códigos locales, estatales y nacionales para gas propano, eléctricos y de seguridad.
3. Si en algún momento usted nota algo inusual en la o p e r a c i ó n d e s u c a l e fa c to r, c o m o o l o r a g a s , s o b r e c a l e n t a m i e n to , f u e g o f u e r a d e l á r e a d e combustión, etc., evacue el área inmediatamente y llame al departamento de bomberos y a su agencia de servicio de gas.
4. L o s c o mp o n e n te s d e o p e r a c i ó n m a n u a l e n e l calefactor deben funcionar únicamente con presión manual. Si es necesario utilizar mayor fuerza, deje que la agencia de servicio de calefactores a gas reemplace el repuesto completo. No intente reparar. 5. E l ú n i c o p ro p ó s i to d e e s te c a l e fa c to r e s e l
calentamiento de ganado en edificios agrícolas para confinamiento animal. El calefactor deberá estar instalado dentro del edificio de confinamiento animal y no deberá ser utilizado para aplicaciones de calentamiento externas.
6. No coloque contenedores de gas combustible o mangueras de suministro de combustible en ningún s i t i o d e n t ro d e l a z o n a d e c a l e n t a m i e n to d e l calefactor.
7. No obstruya las entradas de aire, tubo Venturi del quemador o área del cono del quemador. Hacerlo puede causar combustión inapropiada o daño en los componentes del calefactor, provocando daños a la propiedad o pérdida de animales.
8. No mueva, opere o de mantenimiento al calefactor mientras este se encuentre en funcionamiento o esté conectado al suministro de combustible.
9. E l e n s a m b l a d o d e l a m a n g u e r a d e b e s e r inspeccionado regularmente, por lo menos una vez al año o durante la limpieza del edificio. Si es evidente l a ex i s te n c i a d e d e s g a s te o d e te r i o ro , o s i l a m a n g u e r a e s t á c o r t a d a , e s t a d e b e r á s e r reemplazada antes de poner en funcionamiento el calefactor. Durante su uso, el ensamblado de la ma ngu er a deb e esta r p rotegido de a nimales, materiales de construcción y contacto con superficies calientes. El ensamblado de la manguera deberá ser el especificado por el fabricante. Vea la lista de partes.
10. Antes de repoblar el edificio y durante la reubicación, i n s p e c c i o n e p o s i b l e s f u g a s d e g a s y e l funcionamiento apropiado luego de la instalación. 11. Si el flujo de gas es interrumpido y la llama del
quemador se extingue, cierre enseguida el gas. No reencienda el calefactor sino hasta asegurarse que todo el gas que pueda haberse acumulado a través del calefactor se haya desvanecido. No reencienda el calefactor sino hasta después de cinco minutos. 12. Si el calefactor debe ser reubicado, asegúrese que
todas las conexiones de gas estén tapadas y que el s u m i n i s t ro d e g a s e s t é c e r r a d o . Lu e g o d e l a desconexión y posterior a la reconexión inspeccione posibles fugas en todos los puntos de conexión.
6
ADVERTENCIA
Peligro de Quemaduras
■
Los conos y campana de combustión del calefactor están extremadamente calientes durante sufuncionamiento y enseguida de haber sido cerrados.
■
Siempre esté alerta a su proximidad al calefactor y evite el contacto con sus superficies calientes durante o luego de su operación.■
Dejar de observar esta advertencia puede resultar en quemaduras que lleven a lesiones personales severas.7
13. El criador deberá inspeccionar el calefactor antes de repoblar el edificio. Dicha inspección consiste y no está limitada a los siguientes puntos de acción: -- Asegure que el calefactor tenga una distancia libre
adecuada de los materiales combustibles más próximos.
-- Revise la limpieza general. Limpie si es necesario. -- Revise el ajuste de las conexiones de la manguera
de gas.
14. La inspección del calefactor y su tren de gas debe realizarla una persona de mantenimiento calificada, por lo menos una vez al año. Esta debe consistir y no estar limitada a los siguientes puntos de acción: -- Puesta en marcha y apagado de los calefactores y
panel de control de zona a fin de probar su adecuado funcionamiento.
-- Revisión de posibles fugas en todas las uniones de la tubería y conexiones de manguera.
-- Limpieza completa del exterior del calefactor, su Venturi de entrada, conos de combustión y filtro (de ser aplicable).
-- I n s p e c c i ó n d e p o s i b l e c o r ro s i ó n , ro s c a s desguarnecidas, etc., en todos los componentes del calefactor, reemplazo de partes según sea necesario.
-- Revisión de la presión de gas.
15. Cuando el calefactor no se encuentre en uso, cierre el suministro de gas.
1. Lea todas las precauciones de seguridad y observe l a s r e c o m e n d a c i o n e s d e P S I a l i n s t a l a r e s te calefactor. Si durante la instalación o reubicación del calefactor, usted sospecha que una de las partes está dañada o defectuosa, llame a una agencia de servicio calificada para su reparación o reemplazo. 2. Durante la instalación inicial y antes de usar el
calefactor, coloque el mismo en forma adecuada respecto a la distancia libre que debe existir de los materiales combustibles y del suelo, a fin de proteger el calefactor del ganado.
3. El calefactor puede ser conectado a un suministro eléctrico aprobado y puesto en funcionamiento desde el punto de apagado hasta una salida de calor total, utilizando el regulador ambiental del edificio. Para este tipo de instalación y a fin de alcanzar una a d e c u a d a c o m b u s t i ó n , d i s t r i b u ya 5 p s i g . directamente a cada calefactor radiante.
4. Para instalaciones que requieran calentamiento en dos etapas, un panel de control de zona se encuentra a disposición, el cual al ser contrapuesto con el regulador ambiental del edificio, proporcionará un rendimiento calorífico entre medio a total. Refiérase a la página 10 de este manual para obtener mayor información relacionada con el panel de control. 5. Coloque la manguera de gas fuera de la zona de
calor que se encuentra directamente sobre el calefactor y evite el contacto con la super ficie caliente de la campana del calefactor. Refiérase a la Fig. 2.
6. Asegúrese que todos los accesorios incluidos con el calefactor sean retirados del interior del contenedor de embarque del calefactor e instalados. Esto tiene que ver con la manguera de gas, reguladores, etc. 7. El regulador de gas del calefactor (con la válvula de
desahogo de presión) debe ser instalado fuera del edificio. Típicamente, todos los reguladores que se encuentren dentro de edificios deben tener un adecuado desfogue al exterior. Sin embargo, la
instalación de reguladores siempre debe adherirse a los códigos locales, estatales y nacionales.
8. Cualquier regulador ensamblado fuera del edificio d e b e e s t a r p rote g i d o d e l a i n te mp e r i e , particularmente de la formación de hielo, pues esta puede causar la sobre presurización del regulador y subsiguientes fugas de gas. Vea los códigos relativos a una protección apropiada.
9. Siempre utilice compuestos de acoplamiento para tuberías resistentes a gas petróleo líquido y gas natural.
10. Rev i s e p o s i b l e s f u g a s d e g a s e n to d a s l a s conexiones, utilizando detectores de fugas de gas aprobados. La prueba de fugas de gas se la realiza de la siguiente manera:
-- Revise todas las conexiones de tubería, c o n ex i o n e s d e m a n g u e r a , a c c e s o r i o s y adaptadores arriba del control de gas, con detectores apropiados para fugas de gas. -- En caso de detectar una fuga de gas, revise la
limpieza de los componentes respectivos y la a p l i c a c i ó n a d e c u a d a d e l c o mp u e s to d e tubería, antes de continuar ajustando.
-- Además, ajuste las conexiones de gas según sea necesario a fin de detener la fuga.
-- D e s p u é s d e h a b e r r ev i s a d o to d a s l a s conexiones e interrumpido cualquier fuga, encienda el quemador principal.
-- Manténgase a distancia mientras se enciende
Instrucciones de Instalacion
GENERAL
ADVERTENCIA
Peligro de Incendio y Explosión
■
No use fuego abierto (fósforos, antorchas, velas, etc.) para revisar posibles fugas de gas.■
S i e mp r e u t i l i c e d e te c to r e s p a r a f u g a s d e g a s aprobados.■
Dejar de observar esta advertencia puede causar incendios o explosiones.■
Los incendios o explosiones pueden provocar daños a la propiedad, lesiones o muerte.8 CONTROL END KEYRING STEEL CABLE HANGING CONTROL END OR CHAIN BRACKET OF HEATER
el quemador, a fin de evitar lesiones causadas por fugas escondidas que puedan provocar fogonazos.
-- Mientras el quemador principal se encuentre e n f u n c i o n a m i e n to , r ev i s e to d a s l a s c o n ex i o n e s , c o n ex i o n e s d e m a n g u e r a , accesorios y uniones, así como la bocatoma de la válvula de control de gas y conexiones de salida, utilizando detectores aprobados para fugas de gas.
-- Si detecta una fuga, revise la limpieza de los componentes en las áreas de la rosca y la a p l i c a c i ó n a d e c u a d a d e l c o mp u e s to d e tubería, antes de continuar ajustando.
-- Ajuste las conexiones de gas según sea necesario, a fin de detener la fuga.
-- De ser necesario, reemplace las par tes o componentes involucrados si no es posible detener la fuga.
-- Antes de proceder, asegúrese que todas las fugas de gas hayan sido identificadas y reparadas.
11. Luego de instalados los calefactores, permita que u n a a g e n c i a d e s e r v i c i o c a l i f i c a d a r ev i s e l a s presiones de gas para el funcionamiento apropiado. 12. A fin de asegurar el funcionamiento apropiado de los
calefactores es extremadamente importante utilizar una línea adecuada para el suministro de gas. T í p i c a m e n te , e l t r a n s p o r te d e g a s h a c i a l o s calefactores se lo hace utilizando tubería de hierro sin galvanizar ID de ½ pulgada. Sin embargo, siempre consulte con su proveedor de gas combustible o con PSI, para conocer el tamaño apropiado de la línea y la instalación.
13. Los calefactores Infraconic requieren un suministro de gas graduado a la entrada del gas. Exceder la presión de entrada de gas indicada puede resultar en un bajo desempeño y funcionamiento poco confiable. Refiérase a la página 4 de este manual para obtener información sobre presiones de gas asociadas con modelos específicos.
14. El calefactor está diseñado ya sea para la separación de vapor propano. No utilice este calefactor en sistemas de separación líquida LPG. No permita que LPG en forma líquida ingrese al calefactor bajo ninguna circunstancia.
15. La atmósfera corrosiva presente en edificios de confinamiento animal puede causar fallas de los componentes o malfuncionamiento del calefactor. El calefactor debe ser inspeccionado en forma periódica y su limpieza debe conformarse a las instrucciones de Mantenimiento y Limpieza contenidas en este manual. Asegúrese de que el ganado esté protegido por un sistema de alarma de respaldo que limite temperaturas altas y bajas y que también active las alarmas apropiadas.
16. Tómese su tiempo para entender la forma de operar y dar mantenimiento al calefactor, utilizando el manual del propietario. Asegúrese de conocer la forma de apagar el suministro de gas al edificio y a los calefactores individuales. Si tiene inquietudes, contáctese con su proveedor de gas.
17. Elimine cualquier defecto que se halle al realizar cualquiera de los procedimientos de mantenimiento y reemplace de inmediato las partes defectuosas. Pruebe el calefactor otra vez antes de ponerlo a funcionar nuevamente.
ATENCION
■
Los modelos de calefactor I40 requieren una escuadra colgante integral con una argolla que sirve para colgar el calefactor.■
Adhiera solamente cable o cadena de acero a la argolla. No utilice materiales de suspensión combustibles, tales como sogas, cuerdas, etc.■
El instalador debe cerciorarse que el calefactor esté colgado de tal manera que el extremo de control del calefactor esté posicionado entre 1º a 5º por debajo del horizontal, luego de haber fijado la manguera de suministro de gas. Esto permite un desfogue apropiado del calefactor y elimina un potencial daño por calor al filtro guardapolvo opcional.■
Puede requerirse la reposición de la argolla instalada por la fábrica dentro de la escuadra colgante.■
Refiérase a las siguientes ilustraciones.I17 & I34 - 3 FT. MINIMUM BROODER TOP TO CEILING
POSITION THE GAS HOSE AND ELECTRICAL POW OUTSIDE OF THE HOT ZONE DIRECTLY ABOVE TH POSITION THE GAS HOSE AND POWER CORD TO ANY OPPORTUNITY FOR CONTACT WITH THE HOT SURFACE OF THE HEATER.
MINIMUM 3 FT. CLEARANCE TO COMBUSTIBLES
FLOOR I17 - 3.5 FT. MINIMUM
I34 - 4 5 FT MINIMUM HANG THE HEATER WITH THE
CONTROL PANEL GAS PIPING
COLOQUE LA MANGUERA DE GAS Y CABLE DE ENERGIA ELECTRICA FUERA DE LA ZONA DE CALOR DIRECTAMENTE SOBRE EL CALEFACTOR. COLOQUE LA MANGUERA DE GAS Y CABLE DE ENERGIA A FIN DE EVITAR CUALQUIER POSIBLE CONTACTO CON LA SUPERFICIE CALIENTE DE LA CAMPANA DEL CALEFACTOR
MINIMO 3 PIES DESDE LA INCUBADORA AL TECHO INTERIOR. PISO PANEL DE CONTROL TUBERIA DE GAS MINIMO 3 PIES DE DISTANCIA A LOS COMBUSTIBLES MINIMO 4.5 PIES
DESDE EL PUNTO DEL CONO DE COMBUSTION HASTA EL PISO CUELGUE EL CALEFACTOR
CON EL EXTREMO DEL CONTROL ENTRE 1 A 5 GRADOS POR DEBAJO DEL HORIZONTAL (VER ABAJO)
FIG. 2
DISEÑO DE INSTALACION
PARA DISTANCIAS SEGURAS
ESTO EL EXTREMO DEL CONTROL ESCUADRA COLGANTE ARGOLLA CABLE O CADENA DE ACERO
EL EXTREMO DEL CONTROL DEBE ESTAR ENTRE 1º A 5º POR DEBAJO DEL HORIZONTAL
BUSHING RIGID END OF HOSE TO GAS SUPPLY VALVE, SHUT-OFF
CONNECT HOSE TO GAS INLET, TIGHTEN SECURELY
STANDARD HOSE
ENSAMBLADO DEL TREN DE GAS
9
Este calefactor viene con uno de los siguientes ensamblajes de tren de gas. Refiérase a las ilustraciones apropiadas.
1/8 NPT FITTING KIT, PART #23406
A B NUT STEM - ASSEMBLE FITTING FITTING ASSEMBLY CONTROL VALVE INLET
- ATTACH FITTING TO GAS INLET & TIGHTEN SECURELY.
- CONNECT APPROVED GAS HOSE ASSEMBLY WITH APPROPRIATE CONNECTIONS TO 1/8 NPT FITTING.
FIG. 4
A B C
COLLAR MALE END
COUPLING VALVE SHUT-OFF TO GAS SUPPL Y BUSHING NIPPLE DUST CAP
- ASSEMBLE COUPLING KIT, PART #21335, & TIGHTEN COMPONENTS SECURELY. - CONNECT TO GAS SUPPLY.
- PULL BACK COUPLING COLLAR. - FIRMLY PUSH MALE HOSE END INTO COUPLING
- RELEASE COLLAR. ENSURE MALE HOSE END IS SECURELY LOCKED INTO COUPLING.
CONNECT HOSE TO GAS INLET & TIGHTEN SECURELY
FIG. 5
MANGUERA ESTANDAR
MANGUITO
AISLADOR EXTREMO RIGIDO DE LA MANGUERA
VALVULA, CIERRE
CONECTE LA MANGUERA A LA ENTRADA DE GAS, AJUSTE FIRMEMENTE
BOTIQUIN DE ACCESORIOS DE 1/8 NPT, REPUESTO #23406
TUERCA VASTAGO -- ACCESORIO DE ENSAMBLE ENSAMBLE DE ACCESORIOS ENTRADA DE LA VALVULA DE CONTROL
-- ADHIERA EL ACCESORIO A LA ENTRADA DE GAS Y AJUSTE FIRMEMENTE. -- CONECTE EL ENSAMBLE APROBADO
PARA MANGUERAS DE GAS CON CONEXIONES APROPIADAS PARA ACCESORIOS DE 1/8 NPT.
BOTIQUIN DE MANGUERA & ACOPLES DE ACCION RAPIDA
AL SUMINISTRO DE GAS
BOQUILLA TAPA GUARDAPOLVO
-- ENSAMBLE EL JUEGO DE ACOPLE, PARTE #21335 Y AJUSTE LOS COMPONENTE FIRMEMENTE. -- CONECTE AL SUMINISTRO DE GAS.
-- HALE EL COLLAR DE ACOPLE. -- EMPUJE FIRMEMENTE EL
EXTREMO MACHO DE LA MANGUERA DENTRO DEL ACOPLE. -- SUELTE EL COLLAR, CERCIORESE QUE EL EXTREMO MACHO DE LA MANGUERA ESTE FIJADO FIRMEMENTE DENTRO DEL ACOPLE.
AL SUMINISTRO DE GAS
CIERRE DE LA VALVULA
MANGUITO AISLADOR
COLLAR EXTREMO MACHO
CONECTE LA MANGUERA A LA ENTRADA DE GAS Y
AJUSTE FIRMEMENTE ACOPLE
Este juego de filtros está diseñado para brindar capacidad y rendimiento adicional para la filtración de polvo a los c a l e fa c to r e s i n f r a c o n i c i n s t a l a d o s e n a m b i e n te s severamente polvorientos.
1. Una el adaptador del filtro a la caja del inyector. La lengueta de la caja del inyector encaja en las ranuras del adaptador. Rote el adaptador para enlazarlo a la caja del inyector.
2. Coloque el filtro sobre el adaptador. Cerciórese que el filtro cubra todos los hoyos del adaptador.
3. Firmemente una el filtro al adaptador usando la cinta de cable rebordeado.
4. Asegúrese que el filtro no se hunda o toque el escudete del calefactor.
10 INJECTOR
BODY
TABS FILTER SLEEVEPART #20421 BEADED CABLE TIE DUST FILTER PART #81649
MANGUITO DEL FILTRO
CINTA DE CABLE REBORDEADO FILTRO GUARDAPOLVOS LENGUETAS
DEL CUERPO DEL INYECTOR
Con una presión de gas adecuada (5 PSIG), los calefactores con encendido de chispa funcionarán en el modo normal de E N C E N D I D O / A PAG A D O , s i e s to s e s t á n c o n e c t a d o s eléctricamente a un regulador ambiental de edificio o termostato.
Si se requiere calor en dos etapas para obtener un mayor control de la temperatura, será necesario instalar un panel de zona operado por solenoide de dos etapas. Este panel incorpora solenoides para controlar los niveles de calor de la primera y segunda etapa, así como también un regulador de presión para fijar el índice de encendido de la primera etapa. El uso de este panel requiere un termostato de dos etapas o un regulador de edificio capaz de regular el calor en dos etapas.
Al ser activado por un regulador de edificio o termostato, el solenoide de primera etapa del panel de zona se abrirá p ro p o rc i o n a n d o 2 P S I G a l c a l e fa c to r, c u ya t a s a e s controlada por el regulador en el panel de control de zona. Este valor representa aproximadamente la mitad del rendimiento completo del calefactor. Si este nivel de calefacción no es suficiente, el regulador de edificio o termostato recurrirá a la segunda etapa de calor, la de rendimiento completo; y, el solenoide de segunda etapa se activará proporcionando 5 PSIG al calefactor.
A medida que se alcanza la demanda de calor, el regulador de edificio o termostato reducirá el índice de encendido, cerrando el solenoide de segunda etapa; y finalmente, el solenoide de primera etapa si ya no se requiere calor. L o s p a n e l e s d e c o n t ro l d e d o s e t a p a s v i e n e n e n configuraciones de capacidad alta y media, los cuales c o n t ro l a r á n l a s i g u i e n te c a n t i d a d d e c a l e fa c to r e s , dependiendo del tipo de combustible.
Todos los paneles de control deben contar con un regulador de alta presión graduable, instalado por encima de la entrada del panel. Este regulador puede ser adquirido en PSI como accesorio opcional. La presión de entrada máxima que el regulador deberá lograr manejar es 10 PSIG al tiempo que suministra una presión de salida nominal de 5 PSIG.
Cada panel de zona viene acompañado con sus propias instrucciones de instalación.
Sistema Solenoide para el Control de Zona
Panel de Panel de
Modelo y Capacidad Capacidad
Salida Calorífica Combustible Mediana Alta Cantidad Cantidad
Gas Propano 10 20
I40 (40,000 BTUH)
INSTALACION DEL FILTRO GUARDAPOLVOS
FIG. 6
FUNCION E INSTALACION DEL PANEL DE
CONTROL DE ZONA
(Opcional)
ON/OFF SWITCH ON
11
El sistema de control de temperatura ambiental del edificio a p a g a r á e l c a l e fa c to r l u e g o h a b e r s e a l c a n z a d o l a temperatura apropiada.
Si el calefactor debe ser apagado por razones de limpieza, mantenimiento o servicio:
1. Cierre todas las válvulas de suministro de gas a los calefactores.
2. Deje que los calefactores quemen el gas combustible
restante en la línea de suministro de gas.
3. Coloque el interruptor de ENCENDIDO/APAGADO en APAGADO.
4. Desconecte el calefactor de su suministro eléctrico.
Instrucciones de Apagado
Permita que una persona calificada de mantenimiento de calefactores a gas, siga los pasos del 1 al 5 para la puesta en marcha inicial luego de la instalación del calefactor. Para u n a p u e s t a e n m a rc a n o r m a l , s i mp l e m e n te g i r e e l termostato del edificio por encima de la temperatura de la habitación.
1. Conecte el calefactor a un suministro eléctrico aprobado y al sistema de control de temperatura del edificio.
2. Abra todas las válvulas de suministro de gas al calefactor e inspeccione posibles fugas de gas en todas las conexiones, usando detectores de fugas aprobados.
3. A fin de proporcionar energía al calefactor, active el sistema de control de temperatura del edificio. 4. Coloque el interruptor de encendido/apagado en la
caja de control del calefactor en ENCENDIDO. Vea la Fig. 7. El dispositivo de encendido dará chispa y ocurrirá el encendido.
5. Fije el control de temperatura del edificio a la temperatura deseada.
■
En instalaciones nuevas es normal que el aire quede atrapado en la línea de gas.■
Antes de purgar el aire de la línea y que ocurra el encendido, el calefactor puede intentar más de una prueba de encendido.Con el fin de controlar el tiempo del proceso de encendido del calefactor, así como monitorear las funciones de seguridad, este calefactor incluye un módulo de control de encendido por chispa. El módulo de control está localizado en una caja de control al extremo de la entrada de gas del calefactor. De requerirse calor, el encendedor dará chispa y la válvula de control de gas se abrirá enseguida. El encendedor continuará dando chispa por aproximadamente 10 segundos. El sensor de llama, monitoreado por el control de encendido, mantendrá abierta la válvula de gas y en funcionamiento el quemador principal, hasta alcanzar la temperatura apropiada.
El módulo de control de encendido realizará hasta tres pruebas de encendido. Habrá un espacio de tiempo de 15 segundos entre pruebas de encendido y si luego de la tercera prueba, no se logra el encendido, habrá un período de espera de 15 minutos. Luego de transcurridos los 15 minutos, el calefactor realizará tres pruebas de encendido adicionales. Este proceso continuará mientras exista la demanda de calor en el sistema de control de temperatura del edificio.
FIG. 7
Instrucciones para la Puesta en Marcha
ENCENDIDO
INTERRUPTOR DE ENCENDIDO/APAGADO
A fin de mantener la combustión apropiada y eliminar problemas futuros, es importante que el calefactor y filtro guardapolvos opcional sean limpiados en forma regular. No limpie el calefactor con agua u otros líquidos.
La frecuencia de limpieza variará dependiendo del tipo de ganado que se esté criando y de la ventilación integral del edificio.
Típicamente, los problemas asociados con la falta de limpieza son:
■
Hollín negro dentro de la campana.■
Fogonazos de gas en el tubo Ventura o cuerpo del inyector.■
Presencia de llama del quemador mas allá del cono externoA. CALEFACTOR
LIMPIEZA CON AVENTADORES DE RELLENO
Y AVENTADOR DE CALEFACTOR
Parte del Aventador No. 21170
Para la limpieza general cuando los calefactores no tienen una gran acumulación de polvo o suciedad, utilice ya sea un tipo de aventador de relleno o aventador de calefactor. Siga los mismos procedimientos de limpieza descritos para “Limpieza con Aire Comprimido”.
Si es imposible remover en forma efectiva el polvo y suciedad utilizando el aventador de relleno o aventador del calefactor, limpie entonces el calefactor utilizando el método de limpieza de Aire Comprimido, como se indica a continuación:
LIMPIEZA CON AIRE COMPRIMIDO
1. Cierre el suministro de gas al calefactor y deje que se enfríe el calefactor.
2. Dirija el aire en los conos de combustión y alrededor de toda la superficie del ensamble del cono. Vea la Fig. 8.
3. Deje pasar aire a través de la abertura de entrada de aire en el cuerpo del inyector para desalojar el polvo remanente a través de los conos de combustión.
4. Repita los Pasos 2 y 3 hasta que los conos y el tubo Venturi dejen de producir polvo.
5. I n s p e c c i o n e l o s c o n o s y e l t u b o Ve n t u r i , asegurándose que estas áreas estén limpias.
6. Retorne el calefactor a su posición de colgado normal y reencienda el calefactor.
FIG. 8
B. FILTRO
1. Durante el Uso Continuo del Calefactor - Retire el filtro y sacuda el polvo.
- No exprima o golpee el filtro mientras instala el filtro en el calefactor. Hacerlo hará que ingrese polvo en el tubo Venturi o conos de combustión.
2. Luego de un Uso Continuo del Calefactor o Antes de la Repoblación del Edificio
- Retire el filtro y sacuda el polvo.
- Use aire comprimido o presión estándar de agua de grifo para limpiarlo
- No use presión alta de agua, aire o lavadora, pues el material del filtro puede dañarse.
- Si usa agua, exprima el exceso de agua del filtro antes de la instalación.
- Deje que el filtro se seque antes de encender el calefactor.
AIR NOZZLE
12
Instrucciones de Limpieza
13
1. Solicite que su proveedor de gas inspeccione anualmente posibles fugas en todas las tuberías de gas o restricciones en las líneas de gas. Por otro lado, haga que su proveedor limpie en esta oportunidad, cualquier escombro acumulado en la trampa de sedimento del panel de control de zona.
2. El área alrededor del calefactor deberá estar libre de materiales combustibles, gasolina y otros vapores y líquidos inflamables.
3. Los reguladores pueden desgastarse y funcionar en forma inadecuada. Haga que su proveedor de gas revise los códigos de fecha en todos los reguladores i n s t a l a d o s e i n s p e c c i o n e l a s p r e s i o n e s d e transmisión al aparato, a fin de confirmar que el regulador es apropiado para su uso continuo.
4. Los reguladores deben ser inspeccionados de manera regular, cerciorándose que los orificios de ventilación del regulador no estén obstruidos. Los escombros, insectos, nidos de insectos, nieve o hielo en el regulador pueden taponar los desfogues y causar una presión excesiva en el aparato.
5. Por razones de seguridad así como de óptimo desempeño del calefactor, es necesario mantener el interior y exterior del calefactor libre de polvo,
suciedad o materiales combustibles. Si hay evidencia d e e n m o h e c i m i e n to o c o r ro s i ó n e n c u a l qu i e r componente operativo, reemplace el componente enseguida.
6. Si las etiquetas de advertencia o instrucciones, placas de datos, etc., se pierden o se vuelven ilegibles, reemplácelas inmediatamente. No opere el calefactor sino hasta cuando tenga todas las instrucciones y pueda leerlas y entenderlas.
7. Revise la condición integral del calefactor por posibles rajaduras o daño de los componentes, tornillos o pernos sueltos, etc. Reemplace cualquier componente del que tenga sospecha.
8. Revise todo el ensamble de manguera y tubería por posibles rajaduras, desgaste o roturas. Reemplace las mangueras de las que tenga sospecha.
Si es evidente la formación de una mancha obscura hacia arriba dentro del cono de combustión o la acumulación de basura al fondo del cono interior, será necesario limpiar el e n s a m b l e d e l c o n o d e c o m b u s t i ó n . Re f i é r a s e a “Instrucciones de Limpieza”.
Instrucciones de Mantenimiento
Instrucciones de Servicio
1. Cierre la válvula de suministro de combustible al calefactor y desconecte el suministro eléctrico del calefactor antes de darle mantenimiento, a menos que su procedimiento de servicio requiera que la válvula esté abierta y que el suministro eléctrico esté conectado.
2. El servicio a algunos componentes requiere el retiro del juego de filtros opcional.
3. Para el reensamblado, revierta el proceso de servicio respectivo. Asegúrese que las conexiones de gas estén ajustadas firmemente.
4. Una vez terminado el mantenimiento, encienda el calefactor para asegurar su operación adecuada e inspeccione posibles fugas de gas.
5. Limpie el orificio del calefactor con aire comprimido o con un trapo suave y seco. No use limas, taladros, brocas, etc., para limpiar los hoyos del orificio. Hacerlo agrandará el hoyo, causando problemas de combustión o encendido. Reemplace el orificio si este no puede ser limpiado en forma adecuada.
ADVERTENCIA
Peligro de Quemaduras
■
Las superficies del calefactor están extremadamente calientes por algún tiempo después de haber apagado el calefactor.■
Deje que el calefactor se enfríe antes de realizar el mantenimiento o limpieza.■
Dejar de observar esta advertencia resultará en quemaduras que causen lesiones.GENERAL
ADVERTENCIA
Peligro de Incendio y Explosión
■
No desarme o intente reparar ningún componente del calefactor o del tren de gas.■
Todos los repuestos de los componentes deben ser reemplazados si estos están defectuosos.■
Dejar de observar esta advertencia resultará en incendio o explosiones, causando daños a la propiedad, lesiones o muerte.IGNITION LEAD
ONTROL SCREWS
■
Manipule el módulo por los bordes del tablero.■
No toque o roce los componentes del módulo, pues pueden dañarse.1. Retire los tornillos y la tapa de la caja de control. 2. D e s c o n e c te l o s c o n d u c to s e l é c t r i c o s d e l a s
terminales de control de encendido.
3. Desconecte el conducto de encendido de alto voltaje. 4. Retire los tornillos de ensamble del módulo de control
de encendido. Vea la Fig. 10.
FIG. 10
ADAPTER
INLET
BUSHING
GROUND LEAD
VALVE GROUNDING AND ATTACHMENT SCREW ADAPTER VENTU NECK BURNER ORIFICE GAS CONTROL VALVE
1. Retire la conexión a tierra y tornillo de enlace.
2. Retire el cuerpo del inyector con el control de gas del tubo venturi. Vea la Fig. 11.
3. Usando un conductor de tuerca hexagonal, retire el orificio.
4. Limpie el hoyo del orificio. Reinstale el orificio dentro del cuerpo del orificio. No ajuste demasiado el orificio pues el ajuste excesivo puede desgarrar las roscas del cuerpo del inyector.
FIG. 11
ORIFICIO DEL QUEMADOR
BOOTSWITCH
1. Retire los tornillos y la tapa de la caja de control. 2. Desconecte los conductos eléctricos del interruptor
de ENCENDIDO/APAGADO.
3. Retire el separador de caucho del interruptor de ENCENDIDO/APAGADO. Vea la Fig. 9. Retire el interruptor de la caja de control.
FIG. 9
INTERRUPTOR DE ENCENDIDO/APAGADO
14MODULO DE ENCENDIDO
SEPARADOR INTERRUPTOR TORNILLOS DE MONTAJE DEL CONTROL DE ENCENDIDO CONDUCTO DE ENCENDIDO ENTRADA CUERPO DEL INYECTOR VALVULA DE CONTROL DE GAS ORIFICIO DEL QUEMADOR CONEXIÓN A TIERRA DE LA VALVULA Y TORNILLO DE ENLACE15
1. Retire la tapa de la caja de control.
2. Desconecte el conducto del encendedor del módulo de encendido.
3. Afloje la tuerca del conector de fijación de agua. Vea la Fig. 12. Hale el conducto de encendido a través de esta conexión.
4. Desconecte el conducto de encendido de alto voltaje del encendedor.
5. Retire la tuerca del conector del cable de encendido. Esta tuerca será usada en el reemplazo del cable de encendido.
6. Aunque el conducto de encendido es auto localizador, asegúrese de colocarlo lejos del tubo Venturi y que el separador del conducto esté cubriendo la Terminal del encendedor.
FIG. 12
NUTS DISCONNECT FROM IGNITOR LEAD LOOSEN NUT DISCONNECT NITOR LEAD FROMCONTROL BOX B
A
C
1 D e s c o n e c te e l c o n d u c to d e e n c e n d i d o d e l encendedor. Retire los tornillos de ensamble del encendedor. Vea la Fig. 13.
Fig. 13
2. Retire el encendedor del calefactor. Limpie la varilla con una estopa de acero o lija.
3. La varilla y su cuerpo cerámico aislante deben estar rígidos dentro de su cordón de montaje. Si la varilla o su cuerpo tienen movimiento, significa que el encendedor no se posicionará en forma apropiada al cono de combustión. El encendedor debe entonces ser reemplazado.
Ajuste de la Brecha del Encendedor
Si la chispa es débil o inexistente luego de haber limpiado o reemplazado el encendedor, es probable que la brecha del encendedor necesite ajustes. Refiérase a las siguientes instrucciones.
a. Asegúrese que las tres tuercas de la placa del quemador estén fijadas firmemente. Vea la Fig. 14a.
FIG. 14a
b. Utilice una herramienta de estrangulamiento, Parte No. 23967, y fije la brecha a .175. Vea la Fig. 14b.
FIG. 14b
c. Inserte la herramienta en la abertura, entre las puntas del cono de combustión internas y externas. d. Coloque la herramienta entre la punta interior del
cono y encendedor. Vea la Fig. 14c.
CONDUCTOR DE ENCENDIDO DE ALTO VOLTAJE
ENCENDEDOR
GAPPING TOOL .100 .125.175 HERRAMIENTO DE ESTRANGULAMIENTO SCREWS IGNITOR W/ BRACKET DESCONECTE EL CONDUCTO DE LA TERMINAL DEL ENCENDEDOR AFLOJE LA TUERCA DE FIJACION DE AGUA DESCONECTE EL CONDUCTO DEL CONTROL DE ENCENDIDO TERMINAL DEL ENCENDEDOR ENCENDEDOR CON ESCUADRA TORNILLOS TUERCAS16
FIG. 14c
e. Si la brecha es mayor o menor a la especificada,reajuste la brecha:
-- afloje los tornillos de montaje del encendedor -- reposicione el ensamble del encendedor hasta
que la brecha esté dentro de las tolerancias apropiadas.
f. Ajuste los tornillos de montaje del encendedor.
INNER CONE
TOOL
.175 GAP BETWEEN ELECTRODE AND CONE
BRECHA DE .175 ENTRE EL ELECTRODO Y EL CONO CONO INTERNO HERRAMIENTA ADAPTER INLET BUSHING GROUND LEAD
VALVE GROUNDING AND ATTACHMENT SCREW INJECTOR BODY ADAPTER GAS CONTROL VALVE
VALVULA DE CONTROL DE GAS
1. Cepille o desaloje cualquier residuo de polvoalrededor de la válvula de control de gas.
2. Desconecte la manguera de gas y retire la tapa de la caja de control.
3. Afloje la tuerca del conector de fijación de agua en la caja de control para llegar a los conductos de suministro de energía de la válvula de control. 4. Desconecte los conductos eléctricos de la válvula del
módulo de encendido.
5. Retire la tuerca del conector de los conductos de la válvula.
6. Afloje la conexión a tierra de la válvula y tornillo del accesorio en el cuerpo del inyector.
7. Retire el manguito aislador con el adaptador de manguera de la entrada de la válvula de control. Vea la Fig. 16.
8. Ajuste el adaptador de la válvula de gas a la salida del control de gas. Retire la válvula de control del adaptador.
FIG. 16
ADAPTADOR ENTRADA ADAPTADOR VALVULA DE CONTROL DE GAS CUERPO DEL INYECTOR CONEXIÓN A TIERRA DE LAVALVULA Y TORNILLO DEL ACCESORIO
ANGUITO AISLADOR
CONDUCTO DE CONTACTO A TIERRA
REVISION DE LA PRESION DE GAS
A. Preparación1. Obtenga un juego de prueba con indicador de presión de parte No. 81440.
2. Desconecte el calefactor del suministro eléctrico y cierre la válvula de suministro de combustible al calefactor.
3. Cepille o desaloje cualquier residuo de polvo y suciedad alrededor de la válvula de control de gas. 4. Desconecte la manguera de gas del calefactor. B. Instalación del Calibrador
1. Conecte el juego de prueba de presión entre el calefactor y la manguera de suministro de gas. Vea la Fig. 17. Cuando conecte el juego al calefactor y al suministro de gas, cerciórese que ambas válvulas de cierre de gas en el juego de prueba estén cerradas. 2. Reconecte el calefactor al suministro eléctrico y abra
la válvula principal de suministro de combustible al calefactor.
3. Abra solamente el cierre de gas del juego de prueba, el cual está conectado al suministro de gas.
4. Encienda el calefactor.
C. Lectura de Presiones de Gas
1. La lectura del indicador de presión debe ser la presión especificada en la placa de datos, mientras el calefactor se encuentra en funcionamiento, 2. La lectura en el indicador del juego de prueba está
conforme a la especificada en la placa de datos? De ser así, no son necesarios chequeos o ajustes adicionales. Continúe a la Sección D.
3. Si la presión no está de acuerdo a la especificada en la placa de datos, debe ajustar el regulador que controla la presión de gas a los calefactores.
D. Finalización
1. Una vez confirmada y/o ajustada la presión de gas, cierre la válvula de suministro de combustible al calefactor y deje que el calefactor queme cualquier residuo de gas en la manguera de suministro de gas. 2. Desconecte el calefactor de su suministro eléctrico. 3. Ret i r e e l j u e g o d e l c a l i b r a d o r y r e c o n e c te l a
manguera de gas y suministro eléctrico al calefactor. Ajuste firmemente.
4. Abra las válvulas de suministro de combustible y ajuste el regulador del edificio a la temperatura deseada.
FUEL SUPPLY VALVE
(OPEN THIS VALVE TO USE PRESSURE GAUGE)
TEST KIT HOSE
PRESSURE GAUGE KIT 20736
GAS SUPPLY HOSE
GAS CONTROL VALVE
OPEN
FIG. 17
MANGUERA DELJUEGO DE PRUEBA VALVULA DECONTROL DE GAS
JUEGO DE INDICADOR DE PRESION 20736 MANGUERA DE SUMINISTRO DE GAS VALVULA DE SUMINISTRO DE COMBUSTIBLE (ABRA ESTA VALVULA PARA USAR EL INDICADOR DE PRESION)
18
LEA TODA ESTA SECCION ANTES DE
EMPEZAR A SOLUCIONAR PROBLEMAS
Los siguientes diagramas para la solución de problemas brindan procedimientos sistemáticos para aislar problemas con el calefactor. El uso de los cuadros deben hacerlo PERSONAS CALIFICADAS DE SERVICIO DE CALEFACTORES. NO DE SERVICIO AL CALEFACTOR, A MENOS QUE HAYA RECIBIDO ENTRENAMIENTO APROPIADO.
EQUIPO DE PRUEBA REQUERIDO
Se requerirán las siguientes piezas de equipos de prueba para solucionar problemas de este sistema con tiempo y esfuerzo mínimos.
• Multímetro Digital – Para medir el voltaje
• Indicador de Presión – (Parte No. 81440 Para chequear las presiones de entrada al calefactor.
PREPARACION INICIAL
-- Inspeccione posibles daños en el calefactor -- Limpie el calefactor, según sea necesario
Problemas del Calefactor Página 1. El Calefactor no se enciende . . . .19 2. El calefactor se enciende pero
no permanecen encendidas . . . .20 3. Calefactor contraexplota gas a través
de la entrada de aire de la Caja del Inyector . . . .20 Los componentes deben ser reemplazados únicamente luego de concluida cada etapa y si el reemplazo está sugerido en el diagrama. Refiérase a las secciones de “Servicio” según sea necesario, para obtener información sobre los procedimientos de desmontaje y reemplazo del c o mp o n e n te , u n a ve z qu e e l p ro b l e m a h aya s i d o identificado en el diagrama.
SECUENCIA OPERATIVA:
-- Un requerimiento de calor ocurre en el termostato del edificio.
-- El voltaje de la línea es enviado desde el control de temperatura del edificio al interruptor de
ENCENDIDO/APAGADO del calefactor.
--- El interruptor envia energia al control de encendido. -- El módulo de control de encendido empieza la
secuencia de prueba de encendido.
-- El control de encendido envía un voltaje alto al electrodo de encendido.
-- El encendedor hace chispa
-- El solenoide de control de gas se abre -- El encendido ocurre
-- El encendedor continúa centelleando durante 10 segundos hasta que se demuestre la existencia de llama.
-- La chispa de encendido se apaga
-- El solenoide de control de gas permanece abierto.
-- El suelo de calienta a la temperatura deseada -- El termostato del edificio está saciado -- El calefactor se apaga
-- El proceso se repite a la demanda de calor.
SECUENCIA DE UNA FALLA EN EL ENCENDIDO:
-- El control de encendido realizará tres pruebas de encendido.
-- Cada prueba dura 10 segundos.
-- Existe un intervalo de 15 segundos entre pruebas.
-- Si el control de encendido no detecta llama dentro de la prueba de encendido:
-- La chispa de encendido se apaga. -- La válvula de gas se cierra.
-- Luego de tres pruebas de encendido, el control de encendido esperará 15 minutos antes de intentar encender nuevamente.
-- Este proceso se repetirá en forma continua hasta que el problema de encendido se haya resuelto
-- Para ajustar manualmente el control de encendido. -- Desenchufe el calefactor y enchúfelo de nuevo
O
-- Apague el control de temperatura del edificio y enciéndala de nuevo
O
-- Apague el interruptor de ENCENDIDO/APAGADO del calefactor. Espere 5 segundos y vuélvalo a encender.
GUIA PARA LA SOLUCION DE PROBLEMAS
ADVERTENCIA
Peligro de descarga eléctrica y quemaduras
■
Es posible que para la localización y resolución de fallas de este sistema sea necesario hacer funcionar el calefactor con el quemador encendido. Sea sumamente precavido al trabajar en el calefactor.■
E l i g n o r a r e s t a a d ve r te n c i a p u e d e t r a e r c o m o resultado lesiones por descargas eléctricas o quemaduras de carácter grave.Hace chispa
el encendedor?
19
Problema 1 El Calefactor No Se Enciende
Se está
en
viando un v
oltaje
adecuado desde el int
errupt or de ENCENDIDO/AP A G ADO al int errupt or de alta limitación? Es per ceptible un ruido liger o cuando
la válvula solenoide está suministrando
v oltaje? R e vise el v oltaje y resist
encia del int
errupt or y conduct os eléctricos entre int errupt ores y contr ol de encendido. R eem
plácelos si están def
ectuosos
No
Sí
El cono de combustión, tubo V
enturi u
orif
icio del
q
uemador
principal está obstruido con polv
o. Lim pie el calef act or . No Está en posición de ENCENDIDO el int errupt or de ENCENDIDO/AP A G ADO en el calef act or? Coloq ue el int errupt or en ENCENDIDO Sí No Es adecuado el suministr o de v oltaje al panel de contr ol de zona y al cor dón de po tencia del calef act or? Pr opor cione un v oltaje apr opiado
-Inspeccione los cor
tacir cuit o -Asegúrese q ue el t ermostat o de contr ol ambiental del edif
icio esté funcionando
en f orma adecuada y necesitando calor Sí No Sí No Sí R eem place la válvula de gas solenoide A . R e
vise posibles def
ect os, lim pieza y brecha apr opiada en el encendedor . B. R e vise el conduct o de encendido. V erif iq ue la resist
encia del conduct
o.
Esta debe ser de 5 a 7 KOHM. Asegúrese q
ue el
conduct
o t
enga buenas
cone
xiones y esté libre de
cor taduras. R eem plácelo si es necesario. C. Si el encendedor y conduct o de encendido
están bien, reem
place el contr ol de encendido. Es adecuado el v oltaje en viado al int errupt or de encendido/apagado a tra vés del cor dón de po tencia? Sí No R e vise la resist encia de los conduct os del cor dón de po tencia. Si es necesario, reem place el cor dón de po tencia Es adecuado el v oltaje suministrado a la válvula de contr ol de gas en el calef act or? R eem place el contr ol de encendido No Sí Están abier
tas las válvulas
de suministr
o de
combustible?
A
bra t
odas las válvulas
de suministr o de combustible Sí No Es adecuada la presión de gas
suministrada al panel de contr
ol de zona y al calef act or? Sí No Pr opor cione una presión adecuada
Problema 2 El calefactor se enciende pero no permanece encendido Está razonablement e lim pio el f iltr o guar dapolv os del calef act or? R e tire el encendedor y lim pie su electr odo Lim pie el calef act or . Sí No Sí Está en buenas condiciones el conduct o de encendido de v oltaje ele v ado? Está lim pio el encendedor?
El cono de combustión u orif
icio del q
uemador principal
está obstruido con polv
o. Lim pie est os com ponent es. No Está razonablement e lim pio el tubo V enturi del calef act or? Lim pie el calef act or . Sí No Está conectado adecuadament e y en
buenas condiciones el conduct
o a tierra del det ect or de llama? R e vise el conduct o por: -Terminales corr oídas -Continuidad/R esist encia -Cone xiones sueltas R epare o reem place si es necesario. Sí No Es a
decuada la presión suministrada al
calef
act
or?
Suministre una presión
adecuada e inspeccione posibles obstrucciones en la manguera de gas. Si es necesario, rellene
los cont enedores de gas L.P . Sí No No V erif iq ue el v alor de resist encia del conduct o. Est
e debe estar entre 5-7
K OHM. V erif iq ue q ue el conduct o t enga buenas cone
xiones y esté libre de
cor taduras. R eem plácelo si es necesario. Sí
Juegos de Conos de Combustión
Par te Númer o 2 4 2 1 3
El calefactor petardea gas a través de la toma de aire.
Problema 3 Está r o ta la costura int erna o se ha dañado o per dido la boq uilla? R eem place el cono de combustión Si No
Están obstruidos con basura la caja del in
yect or , orif icio del q uemador , f iltr o, tubo V enturi o cono? Lim pie est os com ponent es No Se está
suministrado una presión apr
opiada de gas al calef act or? Conf irme q ue la
presión de gas sea la apr opiada. La presión apr
opiada a te m peratura alta deberá registrar 5 PSIG. Ye s No Si
Están sueltas las tuer
cas de ensamblaje del q uemador? Si Ajust e las tuer cas.
Está rajada la plancha del quemador o em
paq ue del q uemador? Si R eem place la plancha o em paq ue del q uemador . No No
Está la costura de soldadura del cono
int
erior en alineación con
el entalle de la plancha
del q
uemador?
Alinee la costura de
soldadura con el entalle de la plancha del q
uemador
.
Conexión Electrica y Diagrama de Escala
21 GROUND SOLENOID ON/OFF SWITCHIGNITER
GROUND HIGH VOLTAGE IGNITER LEADGROUND
GROUND GAS
CONTROL VALVE
ELECTRICAL CONNECTION DIAGRAM
ELECTRICAL LADDER DIAGRAM
IF ANY OF THE ORIGINAL WIRES AS SUPPLIED WITH THE HEATER
MUST BE REPLACED, IT MUST BE REPLACED WITH WIRING MATERIAL
HAVING A TEMPERATURE RATING OF AT LEAST 302° F (150° C)
150-26200
BLACK N2 N3 GND L1 MVNOTE: POWER CORD IS CONNECTED TO THERMOSTAT OR BUILDING ENVIRONMENTAL CONTROL SYSTEM RED RED L1 NEUTRAL MV L1 GND N3 N2 WHITE GREEN SPARK IGNITION CONTROL
ON/OFF SWITCH POWER
CORD WHITE RED GREEN BLACK RED IGNITER SPARK IGNITION CONTROL
CAUTION: REFER TO THE HEATER'S ELECTRICAL CONNECTION
DIAGRAM WHEN SERVICING TO AVOID WIRING ERRORS AND HEATER
MALFUNCTION. CHECK FOR PROPER OPERATION AFTER SERVICING.
BLACK
WARNING: THIS HEATER MAY START AT ANY TIME
PRECAUCION: A FIN DE EVITAR ERRORES Y MALFUNCIONAMIENTO DEL CALEFACTOR, REFIERASE AL DIAGRAMA DE CONEXIONES ELECTRICAS DEL CALEFACTOR CUANDO DE SERVICIO. VERIFIQUE LA ADECUADA OPERACIÓN
LUEGO DE TERMINADO EL SERVICIO
ADVERTENCIA: ESTE CALEFACTOR PUEDE ARRANCAR EN CUALQUIER MOMENTO CONDUCTO DEL ENCENDEDOR DE ALTO VOLTAJE
BLANCO ROJO VERDE NEGRO ROJO NEGRO INTERRUPTOR DE ENCENDIDO/APAGADO NEGRO VERDE BLANCO ROJO ROJO VALVULA DE CONTROL DE GAS CONEXIÓN A TIERRA CONEXIÓN A TIERRA ENCENDEDOR CORDON DE POTENCIA
NOTA: EL CORDON DE POTENCIA ESTA CONECTADO AL TERMOSTATO O SISTEMA DE CONTROL AMBIENTAL
DEL EDIFICIO
DIAGRAMA DE CONEXIONES ELECTRICAS
CONTROL DE ENCENDIDO DE CHISPA ENCENDEDOR CONTROL DE ENCENDIDO DE CHISPA CONEXIÓN A TIERRA SOLENOIDE INTERRUPTOR DE ENCENDIDO/APAGADO CONEXION A TIERRA NEUTRO
DIAGRAMA DE CONEXIONES ELECTRICAS DE ESCALA
SI ES NECESARIO REEMPLAZAR CUALQUIERA DE LOS CABLES ORIGINALES, CONFORME A LO SUMINISTRADO CON EL CALEFACTOR, ESTE DEBE REEMPLAZARSE CON MATERIAL PARAFuncion del Componente del Calefactor
Orificio del Quemador
Dispositivo de medición utilizado para alimentar gas a los conos de combustión a una capacidad de flujo específica.
Campana
Pantalla térmica de aluminio de reflexión.
Cámara de Combustión Doble
Hecha de acero de aleación especial. Aquí es donde ocurre la combustión de gas, brindando calor radiante usado en procesos de calentamiento. Consiste de un cono interno pequeño y un cono externo grande.
Válvula de Control de Gas
C o mp o n e n te qu e a l o j a u n e l e c t ro i m á n , e l c u a l e s energizado mediante voltaje y por lo tanto se abre o cierra para suministrar o suspender el flujo de gas al quemador.
Manguera de Gas
Conector flexible utilizado para transportar gas desde la línea de suministro de gas hasta la entrada del calefactor.
Encendedor/Sensor
Dispositivo de encendido eléctrico usado en sistemas de control de encendido automático. Enciende gas por chispa. El encendedor también sirve como sensor de llama en este calefactor para verificar la llama luego del encendido.
Módulo de Control de Encendido
Dispositivo electrónico que controla la secuencia de encendido y operación del calefactor.
Cuerpo del Inyector
Permite atraer el aire de combustión hacia el tubo del inyector con flujo de gas para la combustión.
Válvula de Cierre Manual
Su propósito es suspender el flujo de gas al aparato en caso de mantenimiento o ser vicio o en el evento de una emergencia. Cuando el mango en la válvula manual es colocado en forma paralela al flujo de gas, la válvula está completamente abierta, transmitiendo un suministro total de gas al aparato. Girar el mango perpendicular (90º) al flujo de gas suspende el flujo de gas.
Interruptor de Encendido/Apagado
Dispositivo eléctrico simple utilizado para conectar o desconectar el voltaje de ingreso en la caja de control de encendido del calefactor.
Tubo Venturi
Gollete tubular de acero que conecta la válvula de control de gas y los orif icios del quemador a los conos de c o m b u s t i ó n . E l g a s e s a l i m e n t a d o a l o s c o n o s d e combustión a través del tubo del inyector.
Identificacion de las Partes
ESQUEMA DE LAS PARTES
23 24 35 34 36 37 33 32 30 27 26 25 29 28 31 14 17 18 39 8 10 4 13 40 3 6 16 20 19 2 7 21 1A 31A 31B 1B 42 38 41 23 45
LISTA DE PARTES
24
Artículo Descripción No. Repuesto
1A Cono Interior 09557
1B Cono Exterior 24289
Juego del Cono de Combustión con Empaque 24213
2 Empaque 09560 3 Placa, Quemador 570079 4 Encendedor 24050 6 Espaciador 09568 7 Tornillo 10-32 x 1 ½ 23636 8 Tuerca 10-32 09578 10 Argolla 09620
13 Conducto, Encendedor con Separador 23989
14 Conector, Fijador de Líquidos 08948
16 Control, Encendido de Chispa Directo 22715
17 Interruptor, Encendido/Apagado 22714
18 Separador, Interruptor de Encendido/Apagado 09916
19 Escuadra, Caja de Control 23987
20 Tapa de la Caja de Control con Empaque 23986
21 Fondo de la Caja de Control 23985
23 Adaptador, Manguera 23789
24 Válvula, Control de Gas con Conductos Eléctricos y Pantalla 23729
25 Orificio, Quemador, Gas Propano 26702
26 Cuerpo del Inyector con Placa de Registro de Aire, Gas Propano 26712 27 Tornillo de Retención para el Tubo del Inyector 09572
28 Adaptador de 1/8 NPT x 1/8 BSP 23707
29 Conducto, Negro, Interruptor de Encendido/Apagado al Control de Encendido 22610 30 Manguera, Gas ¼ pulg. x 6 ft. Rígido x Placa Giratoria 20495
31 Juego de Filtros 81650
31A Manguito 20421
31B Filtro 81649
32 Enchufe 20358
33 Cable, Potencia 22704
34 Tornillo, Montaje del Encendedor 06658
35 Tubo, Inyector 09597
36 Tuerca Fijadora 08948
37 Tornillo, Cuerpo del Inyector 09575
38 Tornillo, Encendido de Chispa Directo 02330
41 Empaquetadura, Fijador de Líquidos 22565
43 Juego de Acople Rápido, Acople Hembra y Cierre (No Ilustrado) 21335 Consistente de:
Válvula de Cierre 05548
Rosca Corrida, Cierre de ¼ pulg 01142
Acople, Desconexión Rápida 21328
Manguito Aislador, ½ x ¼ 01519
