MEMORIA ANEJO DE CÁLCULOS PLIEGO DE CONDICIONES TÉCNICAS PLANOS MEDICIONES Y PRESUPUESTO ESTUDIO BÁSICO DE SEGURIDAD Y SALUD GESTIÓN DE RESIDUOS

(1)

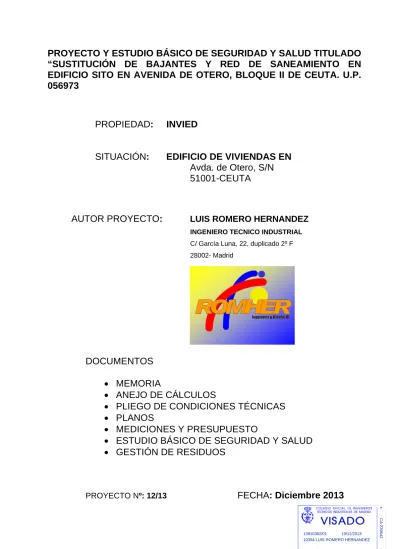

PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO

“SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN

EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P.

056973

PROPIEDAD: INVIED

SITUACIÓN:

EDIFICIO DE VIVIENDAS EN

Avda. de Otero, S/N

51001-CEUTA

AUTOR PROYECTO:

LUIS ROMERO HERNANDEZ

INGENIERO TECNICO INDUSTRIAL C/ García Luna, 22, duplicado 2º F 28002- Madrid

DOCUMENTOS

• MEMORIA

• ANEJO DE CÁLCULOS

• PLIEGO

DE

CONDICIONES TÉCNICAS

• PLANOS

• MEDICIONES

Y

PRESUPUESTO

• ESTUDIO BÁSICO DE SEGURIDAD Y SALUD

• GESTIÓN

DE

RESIDUOS

PROYECTO Nº: 12/13

FECHA: Diciembre 2013

CA:239642

13910382/01 19/12/2013 10354 LUIS ROMERO HERNANDEZ

(2)

PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO “SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P. 056973

DOCUMENTOS

• MEMORIA

• DOCUMENTOS ADMINISTRATIVOS

• ANEJO DE CÁLCULOS

• PLIEGO DE CONDICIONES

• PLANOS

• MEDICIONES Y PRESUPUESTO

• ESTUDIO BÁSICO DE SEGURIDAD Y

SALUD

• GESTIÓN DE RESIDUOS

CA:239642

(3)

PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO “SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P. 056973

MEMORIA

CA:239642

(4)

PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO “SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P. 056973

MEMORIA INSTALACIÓN DE SANEAMIENTO ₂

ÍNDICE DE LA MEMORIA

1. OBJETO

2. ENCARGO Y REDACCIÓN DEL PROYECTO

3. CUMPLIMIENTO R. D. 1.627/97 4. PRESUPUESTO DE LA OBRA 5. SITUACIÓN Y PROPIEDAD 6. SITUACIÓN URBANÍSTICA 6.1 NORMATIVA URBANÍSTICA 6.2 USO 7. ANTECEDENTES

7.1 CARACTERÍSTICAS DEL INMUEBLE

7.2 SUPERFICIES AFECTADAS POR LAS OBRAS

8. APLICACIÓN DEL CÓDIGO TÉCNICO DE LA EDIFICACIÓN

9. OBRAS A EJECUTAR

10. MEMORIA CONSTRUCTIVA

10.1 GRUPO DE BOMBEO DE AGUA SANITARIA

10.2 MATERIALES PARA LA INSTALACIÓN DE FONTANERÍA

10.3 APARATOS SANITARIOS

10.4 RED DE PEQUEÑA EVACUACIÓN

10.5 BAJANTES

10.6 COLECTORES

10.7 TUBERÍAS PARA AGUAS PLUVIALES

10.8 ACOMETIDA AL SANEAMIENTO GENERAL

11. NORMATIVA DE APLICACIÓN

CA:239642

(5)

MEMORIA INSTALACIÓN DE SANEAMIENTO ₃

1. OBJETO

Es objeto de este proyecto, el definir las instalaciones de fontanería para la PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO “SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P. 056973, así como justificar, mediante los correspondientes cálculos, el cumplimiento de la Exigencia Básica HS 5 Evacuación de aguas del CTE.

El edificio que nos ocupa forma parte de un conjunto edificatorio compuesto por dos bloques de viviendas similares, exentos, de 7 plantas sobre rasante y un semisótano que alberga el garaje.

Este proyecto contempla únicamente la sustitución de todas las bajantes del edificio desde la cubierta hasta la planta semisótano, proveyéndose también la obra auxiliar necesaria, como la demolición de las mochetas que en cada vivienda protegen a las bajantes y reponiéndolas posteriormente con su alicatado.

Se mantiene, por tanto, la “red de pequeña evacuación” y la red enterrada de saneamiento.

Hay que tener en cuenta que todas las obras van a realizarse en el interior de viviendas habitadas, razones que condicionan los horarios de trabajo, entrada y6 salida de materiales, limpieza, movimiento de mobiliario etc

2. ENCARGO Y REDACCIÓN DEL PROYECTO

El proyecto ha sido encargado por el INVIED, organismo autónomo del Ministerio de Defensa quien encarga la redacción del proyecto a la sociedad profesional ROMHER INGENIERÍA Y DISEÑO, SLP, con CIF: B84740232 y domicilio social en Madrid, C/ García Luna, 22 dup, 2º F. El proyecto lleva por título PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO “SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P. 056973 y número de expediente 2013/0028/1000.

El presente proyecto ha sido redactado por el Ingeniero Técnico Industrial D. Luis Romero Hernández, colegiado nº 10.354 del COITI de Madrid, con DNI 00791171 -V, perteneciente a la sociedad profesional ROMHER INGENIERÍA Y DISEÑO, SLP.

CA:239642

(6)

MEMORIA INSTALACIÓN DE SANEAMIENTO ₄

3. CUMPLIMIENTO R. D. 1.627/97

El presente proyecto incluye lo indicado en el R. D. 1.627/97. 4. PRESUPUESTO DE LA OBRA

El Presupuesto total de Ejecución por Contrata de la obra incluidos impuestos y el desarrollo del Estudio Básico de Seguridad y Salud, tiene por Asciende el presupuesto general a la expresada cantidad de CIENTO CUARENTA Y TRES MIL QUINIENTOS VEINTISEIS EUROS con NOVENTA Y OCHO CÉNTIMOS. (143.527,98 €).

5. SITUACIÓN Y PROPIEDAD

La obra se llevará a cabo en el Edificio de viviendas propiedad del INVIED en la Avenida de Otero S/N, bloque 2.

La avenida es de tráfico rodado, con dos carriles, uno en cada sentido, y desde la misma se accede al edificio. Este edificio, de forma rectangular, cuenta con un patio de manzana abierto distribuidor de los distintos portales con los que cuenta el edificio.

6. SITUACIÓN URBANÍSTICA

6.1 NORMATIVA URBANÍSTICA

Es de aplicación el PGMO de 1992, aprobado con fecha 15-7-1992 y publicado en el BOE Nº 180, de 28-07-1992.

6.2 USO

El uso característico del edificio en Avd/ de Otero es el residencial en todas sus plantas .

7. ANTECEDENTES

La construcción de este edificio data de 1989 así como sus instalaciones, aunque tras haberse reformado alguna de ellas, concretamente las bajantes hace pocos años, no se solventaron todos los problemas existentes en dicha instalación, y debido a los movimientos propios de la estructura y, sobre todo, a las considerables dilataciones de los materiales plásticos de las tuberías (PVC) de desagüe se producen constantemente averías y pequeñas inundaciones.

CA:239642

(7)

Toda encu por form baja las m tamp 7.1 Se t sin n II de una El e entra al pa esca El e acce El b albe cuar tipolo 7.2 La s PROYECTO BAJANTES CEUTA. U.P as estas uentros y a la que se ma que se ntes al edi mismas en poco influy CARACTE trata de un número de e un conjun superficie edificio, cu ada por ca atio privad alera. edificio dis esible para bloque que rgan cada rtos de ba ogías. SUPERFI uperficie c O Y ESTUDI Y RED DE SA P. 056973 M roturas y apoyos de deben tom eviten dic ificio pero n función d yan sobre l ERÍSTICA n edificio c e la Avenid nto edificat de 960 m2 uya tipolog allejón de a do interior spone de a mantenim e nos ocu uno 12, 1 año y una CIES AFE construida O BÁSICO D ANEAMIENTO MEMORIA INS fisuras s e las bajan mar medid chas rotur de forma q de la temp as propias AS DEL INM cuyo uso p da de Otero torio de do 2 aproxima gía de co acceso de que distrib 6 plantas miento, y un upa de dis 3, 13 y 14 a cocina, ECTADAS afectada p DE SEGURID O EN EDIFICI STALACIÓN D se produce ntes con la as y modi ras, queda que se adm eratura, y s bajantes. MUEBLE principal es o en Ceuta os bloques adamente. onstrucción esde la Ave buye a los s sobre r na planta s stribuye e viviendas con dos POR LAS por las obra

DAD Y SALU O SITO EN A DE SANEAMIE en al nive a propia e ficar la suj ando conv mita la libre que los m s el reside a. El edific s similares. n es exen enida de O s cuatro po rasante y semisótano en cuatro . Cada viv o tres do OBRAS as es de 2 UD TITULADO VENIDA DE O ENTO el de los structura d jeción y ap enienteme e dilatación movimientos encial, ubic co es el de . El edificio nto, dispon Otero, por ortales con cubierta o que albe portales, ienda disp ormitorios .289,28 m2 O “SUSTITU OTERO, BLOQ forjados, del edificio poyo de e ente ancla n y contrac s de la es cado en un enominado o ocupa en ne de una la que se n sus núc plana sol erga el gara A-B-C Y pone de un cada una 2_. CIÓN DE QUE II DE 5 en los o, razón estas de das las cción de tructura na finca o bloque n planta a única accede cleos de amente aje. D, que no o dos a según CA:239642 13910382/01 19/12/2013 10354 LUIS ROMERO HERNANDEZ

(8)

MEMORIA INSTALACIÓN DE SANEAMIENTO ₆

PLANTA SUP. AFECTADA

CUBIERTA 692,21 m2 SEXTA 114,92 m2 QUINTA 114,92 m2 CUARTA 114,92 m2 TERCERA 114,92 m2 SEGUNDA 114,92 m2 PRIMERA 114,92 m2 BAJA 57,46 m2 GARAJE 850,09 m2 TOTAL 2.289,28 m2

8. APLICACIÓN DEL CÓDIGO TÉCNICO DE LA EDIFICACIÓN

Según el Artículo 2 del Capitulo 1: Disposiciones generales del Código Técnico de la Edificación, no es de aplicación para este Proyecto. No obstante se tendrán en cuenda las prescripciones para el dimensionado de las bajantes y colectores determinadas en el CTE.

Hay que tener en cuenta que las obras contempladas por el presente proyecto son de sustitución de una instalación existente, y que el edificio no dispone actualmente de saneamiento separativo, ni la red pública de saneamiento tampoco. Además, el saneamiento enterrado, el cual no es objeto de este proyecto, y por tanto no se modifica, es mixto, por todo lo cual esta instalación seguirá siendo mixta.

9. OBRAS A EJECUTAR

La instalación de saneamiento comienza a la salida de cada uno de los aparatos sanitarios en cada cuarto húmedo de las viviendas, conectando a lo que denominamos “red de pequeña evacuación” la cual conecta con las bajantes hasta ser recogida por colectores colgados en techo de garaje (planta sótano) o bajo la salera de este en colectores enterrados, todos los cuales desembocan en el pozo de finca y desde este acometen a la red pública de saneamiento de Ceuta.

Las obras consisten exclusivamente en sustituir todas las bajantes interiores del edificio, pluviales y fecales, para lo que habrán de ejecutarse labores de demolición de paramentos verticales y alicatados en todos los cuartos húmedos de las viviendas del edificio. Esto conlleva tener que acceder a cada una de las viviendas, con las incomodidades resultantes al estar el inquilino dentro habitando en ella.

CA:239642

(9)

MEMORIA INSTALACIÓN DE SANEAMIENTO ₇

10. MEMORIA CONSTRUCTIVA

Dado que las obras consisten en la sustitución de bajantes interiores del edificio, tanto de aguas fecales como de aguas sucias y pluviales, y que todas las viviendas están habitadas, habrán de organizarse los trabajos de una forma coherente para que las familias ocupantes puedan hacer una vida normal durante la ejecución de las obras.

Para ello es indispensable el organizar todos los trabajos por verticales a sustituir, acometiéndose solamente un aseo de cada vivienda a la vez, de forma que el otro quede totalmente operativo, y habiéndose realizado todos los trabajos previos de demolición correspondiente en todas las viviendas de esa vertical, de manera que los aseos estén inoperativos el menor plazo de tiempo posible.

En cuanto a las bajantes de cocina se tendrá, si cabe, una mayor atención, ya que estas, evidentemente, son únicas para cada vivienda, lo que influirá mas en el desenvolvimiento cotidiano de las familias.

10.1 GRUPO DE BOMBEO DE AGUA SANITARIA

No es necesario. El pozo de finca dispone de cota suficiente para la evacuación por gravedad.

10.2 MATERIALES PARA LA INSTALACIÓN DE FONTANERÍA Esta instalación no es objeto del proyecto.

10.3 APARATOS SANITARIOS

Estos elementos son existentes y no se modifican. Se ha previsto un determinado número de ellos en previsión de posibles roturas.

10.4 RED DE PEQUEÑA EVACUACIÓN

Esta red de pequeña evacuación es existente y no sufre modificación alguna. Sus materiales son de PVC, serie B, según UNE-EN 1329-1, unión pegada con adhesivo.

10.5 BAJANTES

La sustitución de estas instalaciones son el objeto de este proyecto. El material a

CA:239642

(10)

MEMORIA INSTALACIÓN DE SANEAMIENTO ₈

utilizar en las mismas es el siguiente:

Bajante interior de la red de evacuación de aguas residuales, de PVC insonorizado, serie B, según UNE-EN 1329-1, unión pegada con adhesivo.

Para este proyecto se han elegido bajantes de PVC insonorizado, fabricadas por coextrusión de doble capa de PVC mineralizado y mezcla de ABS/ASA en interior, evitándose, de esta forma, la transmisión a las estancias colindantes de los ruidos característicos producidos por la utilización de esta instalación, sobre todo de las cisternas de los inodoros.

La misma tubería hará de ventilación primaria de la red de evacuación de aguas, dado que el edificio no dispone de más de siete plantas y, además, se han dimensionado con holgura.

10.6 COLECTORES

Los colectores enterrados de saneamiento no sufren modificación alguna.

Los colectores suspendidos serán de PVC insonorizados, serie B, según UNE-EN 1329-1, unión pegada con adhesivo.

10.7 TUBERÍAS PARA AGUAS PLUVIALES

Bajante interior de la red de evacuación de aguas pluviales serán, también, de PVC insonorizado, serie B, según UNE-EN 1329-1, unión pegada con adhesivo. 10.8 ACOMETIDA AL SANEAMIENTO GENERAL

La acometida general de saneamiento a la red general del municipio tampoco se contempla en este proyecto, ya que no hay modificación de las necesidades originales del edificio.

11. NORMATIVA DE APLICACIÓN

Para la realización de esta memoria se han tenido en consideración las siguientes Normativas, Reglamentos y Ordenanzas vigentes en la fecha de realización del mismo.

- Código Técnico de la Edificación, Documento Básico HS Salubridad, así como la norma de cálculo UNE EN 12056 y las normas de especificaciones técnicas de ejecución UNE EN 752 y UNE EN 47.

- Normas UNE, de obligado cumplimiento.

- Ordenanzas de Seguridad e Higiene en el trabajo ( Orden Ministerial O.M.T. de

CA:239642

(11)

MEMORIA INSTALACIÓN DE SANEAMIENTO ₉

fecha 9 de Marzo de 1971 del Ministerio de Trabajo).

- Ley de Prevención de Riesgos Laborales 31/1995 del 8 de Noviembre de 1995 (B.O.E. del lo de Noviembre de 1995).

- Instrucción 26(02/96 para la aplicación de la anterior en la Administración del Estado (B.O.E. del 8 de Marzo de 1996).

Por otro lado, también se han tenido en cuenta las publicaciones que se relacionan a continuación:

En Ceuta, Diciembre de 2013 EL INGENIERO TÉCNICO INDUSTRIAL

D. LUIS ROMERO HERNÁNDEZ Col.: 10.354

CA:239642

(12)

PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO “SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P. 056973

ESTUDIO DE GESTIÓN DE RESIDUOS

CA:239642

(13)

(14)

ESTUDIO DE GESTIÓN DE RESIDUOS 2

ÍNDICE DEL DOCUMENTO

1. OBJETO DEL ESTUDIO

2. NORMATIVA DE APLICACIÓN

3. DEFINICIÓN DE LAS OBRAS

4. TITULAR

5. EMPLAZAMIENTO DE LA INSTALACIÓN

6. AUTOR DEL PROYECTO

7. PRESUPUESTO PLAZO DE EJECUCIÓN Y MANO DE OBRA

7.1 PRESUPUESTO TOTAL DE LA OBRA

7.2 PLAZO DE EJECUCIÓN Y PERSONAL NECESARIO

7.2.1 Volumen de mano de obra estimada

8. ANEXO: PLAN DE GESTIÓN DE LOS RESIDUOS DE

CONSTRUCCIÓN Y DEMOLICIÓN

8.1 IDENTIFICACIÓN DE LOS RESIDUOS A GENERAR, CODIFICADOS

CON ARREGLO A LA LISTA EUROPEA DE RESIDUOS, PUBLICADA POR ORDEN MAM/304/ 2002 DEL MINISTERIO DE MEDIO AMBIENTE, DE 8 DE FEBRERO, O SUS MODIFICACIONES POSTERIORES. SE MARCARÁ CADA CASILLA AZUL, POR CADA TIPO DE RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN (RCD) QUE SE IDENTIFIQUE EN LA OBRA

8.2 ESTIMACIÓN DE LA CANTIDAD DE CADA TIPO DE RESIDUO QUE

SE GENERARÁ EN LA OBRA, EN TONELADAS Y METROS CÚBICOS, EN FUNCIÓN DE LAS CATEGORÍAS DEL PUNTO 1

8.3 MEDIDAS DE SEGREGACIÓN "IN SITU" PREVISTAS

(CLASIFICACIÓN/SELECCIÓN)

8.4 PREVISIÓN DE OPERACIONES DE REUTILIZACIÓN EN LA MISMA

OBRA O EN EMPLAZAMIENTOS EXTERNOS (EN ESTE CASO DE IDENTIFICARÁ EL DESTINO PREVISTO).

8.5 PREVISIÓN DE OPERACIONES DE VALORACIÓN "IN SITU" DE LOS RESIDUOS GENERADOS.

CA:239642

(15)

8.6 DESTINO PREVISTO PARA LOS RESIDUOS NO REUTILIZABLES

NI VALORABLES "IN SITU" (INDICANDO CARACTERÍSTICAS Y CANTIDAD DE CADA TIPO DE RESIDUOS).

8.7 PLANOS DE LAS INSTALACIONES PREVISTAS PARA EL

ALMACENAMIENTO, MANEJO Y, EN SU CASO, OTRAS OPERACIONES DE GESTIÓN DE LOS RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN EN LA OBRA, PLANOS QUE POSTERIORMENTE PODRÁN SER OBJETO DE ADAPTACIÓN A LAS CARACTERÍSTICAS PARTICULARES DE LA OBRA Y SUS SISTEMAS DE EJECUCIÓN, SIEMPRE CON EL ACUERDO DE LA DIRECCIÓN FACULTATIVA DE LA OBRA.

8.8 PRESCRIPCIONES A INCLUIR EN EL PLIEGO DE

PRESCRIPCIONES TÉCNICAS DEL PROYECTO, EN RELACIÓN CON EL ALMACENAMIENTO, MANEJO Y, EN SU CASO, OTRAS OPERACIONES DE GESTIÓN DE LOS RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN EN OBRA.

8.9 VALORACIÓN DEL COSTE PREVISTO DE LA GESTIÓN

CORRECTA DE LOS RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN, COSTE QUE FORMARÁ PARTE DEL PRESUPUESTO DEL PROYECTO EN CAPÍTULO APARTE

CA:239642

(16)

1. OBJETO DEL ESTUDIO

El presente estudio tiene por objeto establecer el protocolo de actuación en materia de gestión de residuos, durante los trabajos descritos en la memoria del Proyecto, para dar cumplimiento al RD 105/2008 de 1 de febrero, por el que se regula la producción y gestión de residuos de Construcción y Demolición.

De acuerdo con el RD 105/2008, por el que se regula la gestión de los residuos de construcción y demolición, se presenta el presente Plan de Gestión de Residuos de Construcción y Demolición, conforme a lo dispuesto en el art. 3.

El presente Estudio realiza una estimación de los residuos que se prevé generar en los trabajos de ejecución de la obra y servirá de base para la redacción del correspondiente Plan de Gestión de Residuos por parte de la Contratar. En ese Plan se desarrollarán y justificarán las previsiones contenidas en este documento en función de los proveedores concretos y sus propios medios de ejecución de la obra.

2. NORMATIVA DE APLICACIÓN

Para la elaboración del presente estudio se han tenido en consideración las siguientes normativas:

- La Ley 10/1998, de 21 de abril, de Residuos.

- Ley 34/2007, de 15 de noviembre, de calidad del aire y protección de la atmósfera.

- REAL DECRETO 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición.

- Real Decreto 1481/2001, de 27 de diciembre, por el que se regula la eliminación de residuos mediante depósito a vertedero.

- Orden MAM/304/2002, de 8 de febrero, por la que se publican las operaciones de valorización y eliminación de residuos y la lista europea de residuos.

3. DEFINICIÓN DE LAS OBRAS

Las obras tienen por objeto únicamente las contempladas por este proyecto, que contempla únicamente la sustitución de todas las bajantes del edificio desde la cubierta hasta la planta semisótano, proveyéndose también la obra auxiliar necesaria, como la demolición de las mochetas

CA:239642

(17)

que en cada vivienda protegen a las bajantes y reponiéndolas posteriormente con su alicatado.

4. TITULAR

La obra se llevará a cabo en el Edificio de viviendas propiedad del INVIED en la Avenida de Otero S/N de Ceuta.

5. AUTOR DEL PROYECTO

El presente proyecto ha sido redactado por el Ingeniero Técnico Industrial D. Luis Romero Hernández, colegiado nº 10.354 del COITI de Madrid, con DNI 00791171 -V, perteneciente a la sociedad mercantil ROMHER INGENIERÍA Y DISEÑO, SLP, con CIF : B-84740232, empresa a la que fue adjudicada la redacción del proyecto.

6. PRESUPUESTO PLAZO DE EJECUCIÓN Y MANO DE OBRA

6.1 PRESUPUESTO TOTAL DE LA OBRA

El Presupuesto total de Ejecución por Contrata de la obra incluidos impuestos y el desarrollo del Estudio Básico de Seguridad y Salud, tiene por Asciende el presupuesto general a la expresada cantidad de CIENTO CUARENTA Y TRES MIL QUINIENTOS VEINTISEIS EUROS con NOVENTA Y OCHO CÉNTIMOS. (143.527,98 €).

6.2 PLAZO DE EJECUCIÓN Y PERSONAL NECESARIO

La obra está prevista ejecutarla en una sola etapa, con un plazo de ejecución de 4 MESES y en el momento de mayor actividad laboral el número máximo de trabajadores actuando simultáneamente será 6 trabajadores.

6.2.1 Volumen de mano de obra estimada

El total de las jornadas de trabajo entendiendo por tal la suma de los días de trabajo del total de los trabajadores de la obra, se estima en 544 jornadas.

7. ANEXO: PLAN DE GESTIÓN DE LOS RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN

7.1 IDENTIFICACIÓN DE LOS RESIDUOS A GENERAR, CODIFICADOS CON ARREGLO A LA LISTA EUROPEA DE RESIDUOS, PUBLICADA CA:239642

(18)

POR ORDEN MAM/304/ 2002 DEL MINISTERIO DE MEDIO AMBIENTE, DE 8 DE FEBRERO, O SUS MODIFICACIONES POSTERIORES. SE MARCARÁ CADA CASILLA AZUL, POR CADA TIPO DE RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN (RCD) QUE SE IDENTIFIQUE EN LA OBRA

Descripción según Art. 17 del Anexo III de la ORDEN MAM/304/2002 Cód. LER.

A.1.: RCDs Nivel I

1. Tierras y pétreos de la excavación

Tierra y piedras distintas de las especificadas en el código 17 05 03 17 05 04 Lodos de drenaje distintos de los especificados en el código 17 05 05 17 05 06 Balasto de vías férreas distinto del especificado en el código 17 05 07 17 05 08 A.2.: RCDs Nivel II

RCD: Naturaleza no pétrea 1. Asfalto

Mezclas Bituminosas distintas a las del código 17 03 01 17 03 02 2. Madera

Madera 17 02 01

3. Metales (incluidas sus aleaciones)

Cobre, bronce, latón 17 04 01

Aluminio 17 04 02 Plomo 17 04 03 Zinc 17 04 04 Hierro y Acero 17 04 05 x Estaño 17 04 06 Metales Mezclados 17 04 07

Cables distintos de los especificados en el código 17 04 10 17 04 11 4. Papel Papel 20 01 01 x 5. Plástico Plástico 17 02 03 x 6. Vidrio Vidrio 17 02 02 7. Yeso

Materiales de Construcción a partir de Yeso distintos de los 17 08 01 17 08 02 x

RCD: Naturaleza pétrea 1. Arena, grava y otros áridos

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 01 04 08

Residuos de arena y arcilla 01 04 09 x

2. Hormigón

Hormigón 17 01 01 x

Mezcla de hormigón, ladrillos, tejas y materiales cerámicos distinta del código 17 01 17 01 07 x 3. Ladrillos, azulejos y otros cerámicos

Ladrillos 17 01 02 x

Tejas y Materiales Cerámicos 17 01 03 x

Mezcla de hormigón, ladrillos, tejas y materiales cerámicos distinta del código 17 01 17 01 07 xx 4. Piedra

RCDs mezclados distintos de los códigos 17 09 01, 02 y 03 17 09 04

CA:239642

(19)

Descripción según Art. 17 del Anexo III de la ORDEN MAM/304/2002 Cód. LER.

RCD: Potencialmente peligrosos y otros 1.Basuras

Residuos biodegradables 20 02 01 x

Mezclas de residuos municipales 20 03 01

2. Potencialmente peligrosos y otros

Mezcla de hormigón, ladrillos, tejas y materiales cerámicos con sustancias 17 01 06 Madera, vidrio o plástico con sustancias peligrosas o contaminadas por ellas 17 02 04

Mezclas Bituminosas que contienen alquitrán de hulla 17 03 01

Alquitrán de hulla y productos alquitranados 17 03 03

Residuos Metálicos contaminados con sustancias peligrosas 17 04 09 Cables que contienen Hidrocarburos, alquitrán de hulla y otras SP’s 17 04 10

Materiales de Aislamiento que contienen Amianto 17 06 01

Otros materiales de aislamiento que contienen sustancias peligrosas 17 06 03

Materiales de construcción que contienen Amianto 17 06 05

Materiales de Construcción a partir de Yeso contaminados con SP’s 17 08 01 Residuos de construcción y demolición que contienen Mercurio 17 09 01 Residuos de construcción y demolición que contienen PCB’s 17 09 02 Otros residuos de construcción y demolición que contienen SP’s 17 09 03 Materiales de aislamiento distintos de los 17 06 01 y 17 06 03 17 06 04 Tierras y piedras que contienen sustancias peligrosas 17 05 03

Lodos de drenaje que contienen sustancias peligrosas 17 05 05

Balasto de vías férreas que contienen sustancias peligrosas 17 05 07

Absorbentes contaminados (trapos…) 15 02 02

Aceites usados (minerales no clorados de motor..) 13 02 05

Filtros de aceite 16 01 07

Tubos fluorescentes 20 01 21

Pilas alcalinas y salinas 16 06 04

Pilas botón 16 06 03

Envases vacíos de metal contaminados 15 01 10 x

Envases vacíos de plástico contaminados 15 01 10 x

Sobrantes de pintura 08 01 11 x

Sobrantes de disolventes no halogenados 14 06 03 x

Sobrantes de barnices 08 01 11

Sobrantes de desencofrantes 07 07 01

Aerosoles vacíos 15 01 11

Baterías de plomo 16 06 01

Hidrocarburos con agua 13 07 03

RCDs mezclados distintos de los códigos 17 09 01, 02 y 03 17 09 04

7.2 ESTIMACIÓN DE LA CANTIDAD DE CADA TIPO DE RESIDUO QUE SE GENERARÁ EN LA OBRA, EN TONELADAS Y METROS CÚBICOS, EN FUNCIÓN DE LAS CATEGORÍAS DEL PUNTO 1

Este proyecto contempla únicamente la sustitución de todas las bajantes del edificio desde la cubierta hasta la planta semisótano, proveyéndose también la obra auxiliar necesaria, como la demolición de las mochetas que en cada vivienda protegen a las bajantes y reponiéndolas posteriormente con su alicatado.

CA:239642

(20)

En función de la obra a realizar y de la medición prevista se estima en una cuantía de residuos 59.060 kg.

Estos residuos corresponden principalmente a productos de demoliciones de alicatados en cuartos de baño, solados, falso techo de escayola y tabiquería. También se producirán otros derivados de los embalajes de materiales, las bajantes retiradas que son 360 m de tubería de PVC, unos 288 kg.

La estimación de los residuos derivados por embalajes de cartón, bridas, botes etc, causarán otros 150 kg.

El total de residuos generado tanto por el proceso de la obra como por los embalajes de los materiales y de las condiciones de suministro sería de :

59.498 Kg en total.

Se consideran los siguientes pesos y volúmenes en función de la tipología de residuo, que no se corresponden con los estimados en el Plan Nacional de RCDs, ya que esta obra es de sustitución de elementos mecánicos y no de construcción propiamente dicho.

Evaluación teórica del peso por tipología de

RCD % en peso, (n (Plan Nacional de RCDs) % en peso, estimados para esta obra Tn

Toneladas de cada tipo de RCD (Tn tot x %) RCD: Naturaleza no pétrea 1. Asfalto 0,01 0,00 0 2. Madera 0,00 0,00 0 3. Metales 0,70 0,01 0,06 4. Papel 0,003 0,25 0,149 5. Plástico 0,015 0,48 0,285 6. Vidrio 0,005 0,00 0 7. Yeso 0,002 3,88 2,31 Total estimación (tn) 0,702 4,62 2,804 RCD: Naturaleza pétrea

1. Arena, grava y otros áridos 0,01 0,02 0,012

2.Hormigón 0,04 15,6 9,28

3. Ladrillos, azulejos y otros cerámicos

0,14 77,76 46,26

4. Piedra 0,01 0,00 0

Total estimación (tn) 0,2 95,38 55,55

RCD: Potencialmente Peligrosos y otros

1.Basura 0,07 1,8 1,07

2. Pot. Peligrosos y otros 0,04 0,2 0,119 Total estimación (tn) 0,11 2,0 1,19

La estimación del volumen por su peso y la densidad no responde al espacio realmente ocupado por los residuos ya que dependerá de su forma y CA:239642

(21)

PROYEC BAJANT CEUTA. configura las obras ocupan p pasos de 7.3 MED (CLA En base demolició para cada total de la x Elimina x Derribo plastico Derribo planta 7.4 PRE OBR IDEN CTO Y EST TES Y RED D U.P. 056973 ación. En g s correspo poco. Lo m e forjado, lo DIDAS ASIFICACI al artícu ón deberán a una de d a obra sup ación previa d o separativ os+cartón+en o integral o re EVISIÓN D RA O EN NTIFICARÁ ESTUDIO DE UDIO BÁSIC E SANEAMIE general los onderá a mismo ocu os embalaj DE SE IÓN/SELE lo 5.5 del n separase dichas frac

ere las sig

de elementos vo/ Segreg nvases, orgá ecogida de e DE OPERA EMPLAZA Á EL DEST E GESTIÓN D CO DE SEGU ENTO EN EDI s element productos rrirá con l jes. EGREGAC CCIÓN) l RD 105 e en fracc cciones, la guientes ca s desmontab gación en ánicos, peligr escombros en ACIONES AMIENTO TINO PRE DE RESIDUOS URIDAD Y S FICIO SITO E os desmo s férricos, os escomb CIÓN " /2008, los iones, cua cantidad p antidades:

bles y/o pelig obra nu rosos). n obra nueva DE REU OS EXTER VISTO). S 9 SALUD TITUL EN AVENIDA D ntados, el los cuale bros de ap "IN SIT s residuos ando, de fo prevista de rosos. eva (ej: a “todo mezc UTILIZACIÓ RNOS (EN 9 LADO “SUST DE OTERO, B mayor vo es pesan pertura de TU" PR s de cons orma indiv e generaci pétreos, clado”, y post ÓN EN LA N ESTE C TITUCIÓN DE BLOQUE II DE olumen de mucho y e huecos y REVISTAS trucción y vidualizada ón para el madera, m terior tratami A MISMA CASO DE E E e y y S y a l metales, ento en A E CA:239642 13910382/01 19/12/2013 10354 LUIS ROMERO HERNANDEZ

(22)

PROYECTO Y ESTUDIO BÁSICO DE SEGURIDAD Y SALUD TITULADO “SUSTITUCIÓN DE BAJANTES Y RED DE SANEAMIENTO EN EDIFICIO SITO EN AVENIDA DE OTERO, BLOQUE II DE CEUTA. U.P. 056973 7.5 Operación prevista Destino previsto inicialmente x No se prevé operación de reutilización alguna Gestor aut

Reutilización de tierras procedentes de la excavación

Reutilización de residuos minerales o petreos en áridos reciclados o en urbanización

Reutilización de materiales cerámicos

Reutilización de materiales no pétreos: madera, vidrio,... Reutilización de materiales metálicos

Otros (indicar)

Está previsto reutilizar la totalidad de los perfiles estructurales UPN para anclaje de las guías de los ascensores.

7.6 PREVISIÓN DE OPERACIONES DE VALORACIÓN "IN SITU" DE LOS

RESIDUOS GENERADOS.

No se prevé operación alguna de valoración "in situ"

Utilización principal como combustible o como otro medio de generar energía Recuperación o regeneración de disolventes

x Reciclado o recuperación de sustancias orgánicas que utilizan no disolventes x Reciclado y recuperación de metales o compuestos metálicos

Reciclado o recuperación de otras materias inorgánicas Regeneración de ácidos y bases

Tratamiento de suelos, para una mejora ecológica de los mismos.

Acumulación de residuos para su tratamiento según el Anexo II.B de la Decisión Comisión 96/350/CE.

Otros (indicar)

7.7 DESTINO PREVISTO PARA LOS RESIDUOS NO REUTILIZABLES NI VALORABLES "IN SITU" (INDICANDO CARACTERÍSTICAS Y CANTIDAD DE CADA TIPO DE RESIDUOS).

Material según Art. 17 del Anexo III de la O. Tratamiento Destino

CA:239642

(23)

A.1.: RCDs Nivel I

1. Tierras y pétreos de la excavación

Tierra y piedras distintas de las especificadas en el código 17 05 03 Restauración/Verted.

Lodos de drenaje distintos de los especificados en el código 17 05 05 Restauración/Verted.

Balasto de vías férreas distinto del especificado en el código 17 05 07 Restauración/Verted.

A.2.: RCDs Nivel II

RCD: Naturaleza no pétrea

1. Asfalto

Mezclas Bituminosas distintas a las del código 17 03 01 Reciclado - 00

2. Madera

Madera Reciclado Gestor autorizado

RNPs

0

3. Metales (incluidas sus aleaciones)

Cobre, bronce, latón Reciclado

Gestor autorizado de Residuos No Peligrosos (RNPs) Aluminio Reciclado Plomo Zinc

Hierro y Acero Reciclado 0,06

Estaño

Metales Mezclados Reciclado 0

Cables distintos de los especificados en el código 17 04 10 Reciclado 0

4. Papel

Papel Reciclado Gestor autorizado

RNPs 0,149

5. Plástico

Plástico Reciclado Gestor autorizado

RNPs 0,285

6. Vidrio

Vidrio Reciclado Gestor autorizado

RNPs 0,00

7. Yeso

Yeso Gestor autorizado

RNPs 2,31

RCD: Naturaleza pétrea

1. Arena, grava y otros áridos

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07

Planta de Reciclaje

RCD 0

Residuos de arena y arcilla Reciclado Planta de Reciclaje _RCD 0,012

2. Hormigón

Hormigón Reciclado

Planta de Reciclaje RCD

9,28

Mezcla de hormigón, ladrillos, tejas y materiales cerámicos

distinta del código 17 01 06 Reciclado 0

3. Ladrillos, azulejos y otros cerámicos

Ladrillos Reciclado Planta de Reciclaje

RCD

Tejas y Materiales Cerámicos Reciclado

CA:239642

(24)

Mezcla de hormigón, ladrillos, tejas y materiales cerámicos

distinta del código 17 01 06 Reciclado 46,26

4. Piedra

RCDs mezclados distintos de los códigos 17 09 01, 02 y 03 Reciclado 0,00

Material según Art. 17 del Anexo III de la O. MAM/304/2002

Tratamiento Destino

Cantidad

RCD: Potencialmente peligrosos y otros

1. Basuras

Residuos biodegradables Reciclado/Vertedero Planta RSU 1,07

Mezclas de residuos municipales Reciclado/Vertedero Planta RSU

2. Potencialmente peligrosos y otros

Mezcla de hormigón, ladrillos, tejas y materiales cerámicos con

sustancias peligrosas (SP’s) Depósito Seguridad

Gestor autorizado de Residuos Peligrosos (RPs)

Madera, vidrio o plástico con sustancias peligrosas o

contaminadas por ellas Tratamiento Fco-Qco

Mezclas Bituminosas que contienen alquitrán de hulla Tratamiento/Depósito 0

Alquitrán de hulla y productos alquitranados Tratamiento/Depósito

Residuos Metálicos contaminados con sustancias peligrosas Tratamiento/Depósito 0

Cables que contienen Hidrocarburos, alquitrán de hulla y otras SP’s

Materiales de Aislamiento que contienen Amianto Depósito Seguridad

Otros materiales de aislamiento que contienen sustancias

peligrosas Depósito Seguridad

Materiales de construcción que contienen Amianto Depósito Seguridad

Materiales de Construcción a partir de Yeso contaminados con SP’s

Residuos de construcción y demolición que contienen Mercurio Depósito Seguridad

Gestor autorizado RPs

Residuos de construcción y demolición que contienen PCB’s Depósito Seguridad

Otros residuos de construcción y demolición que contienen SP’s Depósito Seguridad

Materiales de aislamiento distintos de los 17 06 01 y 17 06 03 Reciclado Gestor autorizado

RNPs

Tierras y piedras que contienen sustancias peligrosas

Gestor autorizado RPs

Lodos de drenaje que contienen sustancias peligrosas Balasto de vías férreas que contienen sustancias peligrosas

Absorbentes contaminados (trapos…) Tratamiento/Depósito 0

Aceites usados (minerales no clorados de motor..) Tratamiento/Depósito 0

Filtros de aceite Tratamiento/Depósito

Tubos fluorescentes Tratamiento/Depósito

Pilas alcalinas y salinas y pilas botón

Pilas botón Tratamiento/Depósito

Envases vacíos de metal contaminados Tratamiento/Depósito 0,119

Envases vacíos de plástico contaminados Tratamiento/Depósito 0

Sobrantes de pintura Tratamiento/Depósito

Sobrantes de disolventes no halogenados Tratamiento/Depósito

Sobrantes de barnices Tratamiento/Depósito

Sobrantes de desencofrantes Tratamiento/Depósito

Aerosoles vacíos Tratamiento/Depósito

Baterías de plomo Tratamiento/Depósito CA:239642

(25)

Hidrocarburos con agua Tratamiento/Depósito

RCDs mezclados distintos de los códigos 17 09 01, 02 y 03 Gestor autorizado

RNPs

7.8 PLANOS DE LAS INSTALACIONES PREVISTAS PARA EL

ALMACENAMIENTO, MANEJO Y, EN SU CASO, OTRAS OPERACIONES DE GESTIÓN DE LOS RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN EN LA OBRA, PLANOS QUE POSTERIORMENTE PODRÁN SER OBJETO DE ADAPTACIÓN A LAS CARACTERÍSTICAS PARTICULARES DE LA OBRA Y SUS SISTEMAS DE EJECUCIÓN, SIEMPRE CON EL ACUERDO DE LA DIRECCIÓN FACULTATIVA DE LA OBRA.

Se dispone de los planos del proyecto de ejecución de las instalaciones con las zonas de actuación previstas y sus inmediaciones para el almacenamiento, manejo y, en su caso, otras operaciones de gestión de los residuos de construcción y demolición en la obra, planos que posteriormente podrán ser objeto de adaptación a las características particulares de la obra y sus sistemas de ejecución, siempre con el acuerdo de la dirección facultativa de la obra.

Aunque no se especifica en los planos, los contenedores de residuos urbanos y de reciclaje se encuentran situados junto al acceso puerta de garaje.

7.9 PRESCRIPCIONES A INCLUIR EN EL PLIEGO DE PRESCRIPCIONES TÉCNICAS DEL PROYECTO, EN RELACIÓN CON EL ALMACENAMIENTO, MANEJO Y, EN SU CASO, OTRAS OPERACIONES DE GESTIÓN DE LOS RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN EN OBRA.

Para los derribos: se realizarán actuaciones previas tales como apeos, apuntalamientos, estructuras auxiliares…..para las partes ó elementos peligrosos, referidos tanto a la propia obra como a los edificios colindantes.

Como norma general, se procurará actuar retirando los elementos contaminantes y/o peligrosos tan pronto como sea posible, así como los elementos a conservar o valiosos (cerámicos, mármoles……). Seguidamente se actuará desmontando aquellas partes accesibles de las instalaciones, carpintería, y demás elementos que lo permitan. Por último, se procederá derribando el resto.

X El depósito temporal de los escombros, se realizará bien en sacos industriales iguales o inferiores a 1 metro cúbico, contenedores metálicos específicos con la ubicación y condicionado que establezcan las ordenanzas municipales. Dicho depósito en acopios, también deberá estar en CA:239642

(26)

lugares debidamente señalizados y segregados del resto de residuos.

X El depósito temporal para RCDs valorizables (maderas, plásticos, chatarra....), que se realice en contenedores o en acopios, se deberá señalizar y segregar del resto de residuos de un modo adecuado.

X

Los contenedores deberán estar pintados en colores que destaquen su visibilidad, especialmente durante la noche, y contar con una banda de material reflectante de, al menos, 15 centímetros a lo largo de todo su perímetro. En los mismos debe figurar la siguiente información: razón social, CIF, teléfono del titular del contenedor/envase, y el número de inscripción en el Registro de Transportistas de Residuos, creado en el art. 43 de la Ley 5/2003, de 20 de marzo, de Residuos de la Comunidad de Madrid, del titular del contenedor. Dicha información también deberá quedar reflejada en los sacos industriales u otros elementos de contención, a través de adhesivos, placas, etc.

X

El responsable de la obra a la que presta servicio el contenedor adoptará las medidas necesarias para evitar el depósito de residuos ajenos a la misma. Los contenedores permanecerán cerrados o cubiertos, al menos, fuera del horario de trabajo, para evitar el depósito de residuos ajenos a las obras a la que prestan servicio.

X En el equipo de obra se deberán establecer los medios humanos, técnicos y procedimientos de separación que se dedicarán a cada tipo de RCD. X

Se deberán atender los criterios municipales establecidos (ordenanzas, condicionados de la licencia de obras), especialmente si obligan a la separación en origen de determinadas materias objeto de reciclaje o deposición. En este último caso se deberá asegurar por parte del contratista realizar una evaluación económica de las condiciones en las que es viable esta operación. Y también, considerar las posibilidades reales de llevarla a cabo: que la obra o construcción lo permita y que se disponga de plantas de reciclaje/gestores adecuados. La Dirección de Obras será la responsable última de la decisión a tomar y su justificación ante las autoridades locales o autonómicas pertinentes.

X

Se deberá asegurar en la contratación de la gestión de los RCDs, que el destino final (Planta de Reciclaje, Vertedero, Cantera, Incineradora, Centro de Reciclaje de Plásticos/Madera ……) son centros con la autorización autonómica de la Consejería de Medio Ambiente, así mismo se deberá contratar sólo transportistas o gestores autorizados por dicha Consejería, e inscritos en los registros correspondientes. Asimismo se realizará un estricto control documental, de modo que los transportistas y gestores de RCDs deberán aportar los vales de cada retirada y entrega en destino final.

Para aquellos RCDs (tierras, pétreos…) que sean reutilizados en otras obras o proyectos de restauración, se deberá aportar evidencia documental del destino final.

X

La gestión (tanto documental como operativa) de los residuos peligrosos que se hallen en una obra de derribo o se generen en una obra de nueva planta se regirá conforme a la legislación nacional vigente (Ley 10/1998, Real Decreto 833/88,R.D. 952/1997 y Orden MAM/304/2002 ), la legislación autonómica ( Ley 5/2003, Decreto 4/1991…) y los requisitos de las ordenanzas locales. Asimismo los residuos de carácter urbano generados en las obras (restos de comidas, envases, lodos de fosas sépticas…), serán gestionados acorde con los preceptos marcados por la legislación y autoridad municipales.

X

Para el caso de los residuos con amianto, se seguirán los pasos marcados por la Orden MAM/304/2002, de 8 de febrero, por la que se publican las operaciones de valorización y eliminación de residuos y la lista europea de residuos. Anexo II. Lista de Residuos. Punto17 06 05* (6), para considerar dichos residuos como peligrosos o como no peligrosos. En cualquier caso, siempre se cumplirán los preceptos dictados por el Real Decreto 108/1991, de 1 de febrero, sobre la prevención y reducción de la contaminación del medio ambiente producida por el amianto. Art. 7., así como la legislación laboral de aplicación.

X Los restos de lavado de canaletas/cubas de hormigón, serán tratados como residuos “escombro”. X Se evitará en todo momento la contaminación con productos tóxicos o peligrosos de los plásticos y restos de madera para su adecuada segregación, así como la contaminación de los acopios o

contenedores de escombros con componentes peligrosos.

Las tierras superficiales que puedan tener un uso posterior para jardinería o recuperación de suelos degradados, será retirada y almacenada durante el menor tiempo posible, en caballones de CA:239642

(27)

altura no superior a 2 metros. Se evitará la humedad excesiva, la manipulación, y la contaminación con otros materiales.

Otros (indicar)

7.10 VALORACIÓN DEL COSTE PREVISTO DE LA GESTIÓN CORRECTA DE LOS RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN, COSTE QUE FORMARÁ PARTE DEL PRESUPUESTO DEL PROYECTO EN CAPÍTULO APARTE

Desglose del capítulo presupuestario correspondiente a la gestión de los residuos de la obra, en función del volumen de cada material.

El presente presupuesto no contempla las partidas de transporte de terrenos ya incluida en el presupuesto del Proyecto así como lo correspondiente a la recogida y limpieza de obra que se incluye en las partidas del mismo proyecto como parte integrante de las mismas. El presupuesto específico de la gestión de residuos es el siguiente:

A: ESTIMACIÓN DEL COSTE DE TRATAMIENTO DE LOS RCDs (cálculo fianza) Tipología RCDs Estimación

(m3)*

Precio gestión en Planta/ Vertedero/Cantera/Gestor (€/m3)** Importe (€) % del Presupuesto de la Obra A.1.: RCDs Nivel I Tierras y pétreos de la excavación 4 0,000__%

(A.1. RCDs Nivel I). Límites de la Orden 2690/2006,:(40 € - 60.000 €) 0,00 ___% A.2.: RCDs Nivel II Rcd Naturaleza Pétrea 0, m3 10 0 € 0,00% Rcd Naturaleza no Pétrea 134,7 m3 10 1.247 € 1,12 % RCD:Potencialmente peligrosos 12,0 m3 10 120 € 0,11%

(A.2. RCDs Nivel II). (mín: 0,2 % del Presupuesto de la obra) 1,23_% B: RESTO DE COSTES DE GESTIÓN***

B.1.% Presupuesto de obra hasta cubrir RCDs Nivel I 0 %

B.2. % Presupuesto de Obra (otros costes) 0,1%-0,2 %

(B. Total:) 0,2 %

CA:239642

(28)

% total del Presupuesto de obra (A.1.+A.2.+B total) 1,43% En base a la estimación de porcentaje mínimo destinado a este capítulo de un 1,43 % se evalúa el coste del Plan de Gestión de Residuos en 1.593,35 € euros

* Para los RCDs de Nivel I se utilizarán los datos de proyecto de la excavación; para los RCDs de Nivel II, se utilizarán los datos del punto 2 del Plan de Gestión. En el correspondiente capítulo del presupuesto se ha introducido dicha cantidad.

*** B1: si el coste de movimiento de tierras y pétreos del proyecto supera al límite superior (60.000€) de fianza, que establece la Orden 2690/2006 de la Comunidad de Madrid, se asignará un % del Presupuesto de la obra, hasta cubrir dicha partida.

B2: Dichos costes dependerán en gran medida del modo de contratación y los precios finales conseguidos, con lo cual la mejor opción sería la ESTIMACIÓN de un % para el resto de costes de gestión, de carácter totalmente ORIENTATIVO (dependerá de cada caso en particular, y del tipo de proyecto: obra civil, obra nueva, rehabilitación, derribo…). Se incluirían aquí partidas tales como: alquileres y portes (de contenedores/recipientes); maquinaria y mano de obra (para separación selectiva de residuos, demolición selectiva, realización de zonas de lavado de canaletas….); medios auxiliares (sacas, bidones, estructura de residuos peligrosos….).

En Ceuta, diciembre de 2013

EL INGENIERO TÉCNICO INDUSTRIAL

Fdo.: LUIS ROMERO HERNÁNDEZ Colegiado nº 10.354 del C.O.I.T.I.M.

CA:239642
