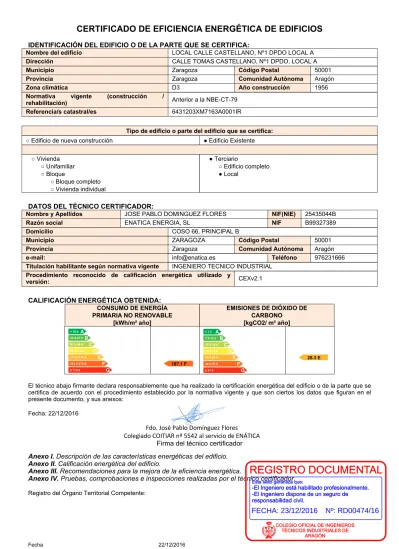

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

(1)

Fecha 22/12/2016

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

IDENTIFICACIÓN DEL EDIFICIO O DE LA PARTE QUE SE CERTIFICA:

Nombre del edificio LOCAL CALLE CASTELLANO, Nº1 DPDO LOCAL A

Dirección CALLE TOMAS CASTELLANO, Nº1 DPDO, LOCAL A

Municipio Zaragoza Código Postal 50001

Provincia Zaragoza Comunidad Autónoma Aragón

Zona climática D3 Año construcción 1956

Normativa vigente (construcción /

rehabilitación) Anterior a la NBE-CT-79

Referencia/s catastral/es 6431203XM7163A0001IR

Tipo de edificio o parte del edificio que se certifica:

○ Edificio de nueva construcción ● Edificio Existente

○ Vivienda ● Terciario

○ Unifamiliar ○ Edificio completo

○ Bloque ● Local

○ Bloque completo ○ Vivienda individual

DATOS DEL TÉCNICO CERTIFICADOR:

Nombre y Apellidos JOSE PABLO DOMINGUEZ FLORES NIF(NIE) 25435044B

Razón social ENATICA ENERGIA, SL NIF B99327389

Domicilio COSO 66, PRINCIPAL B

Municipio ZARAGOZA Código Postal 50001

Provincia Zaragoza Comunidad Autónoma Aragón

e-mail: info@enatica.es Teléfono 976231666

Titulación habilitante según normativa vigente INGENIERO TECNICO INDUSTRIAL Procedimiento reconocido de calificación energética utilizado y

versión: CEXv2.1

CALIFICACIÓN ENERGÉTICA OBTENIDA:

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 35.4 B 35.4-57.5 C 57.5-88.4 D 88.4-114.9 E 114.9-141.5 167.1 F F 141.5-176.8 G ≥ 176.8 A < 7.5 B 7.5-12.2 C 12.2-18.8 D 18.8-24.4 28.3 E E 24.4-30.0 F 30.0-37.5 G ≥ 37.5

El técnico abajo firmante declara responsablemente que ha realizado la certificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento, y sus anexos:

Fecha: 22/12/2016

Firma del técnico certificador

Anexo I. Descripción de las características energéticas del edificio.

Anexo II. Calificación energética del edificio.

Anexo III. Recomendaciones para la mejora de la eficiencia energética.

Anexo IV. Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador.

Registro del Órgano Territorial Competente:

FECHA: 23/12/2016

Nº: RD00474/16

Fdo. José Pablo Domínguez Flores

Colegiado COITIAR nº 5542 al servicio de ENÁTICA

(2)

ANEXO I

DESCRIPCIÓN DE LAS CARACTERÍSTICAS ENERGÉTICAS DEL EDIFICIO

En este apartado se describen las características energéticas del edificio, envolvente térmica, instalaciones, condiciones de funcionamiento y ocupación y demás datos utilizados para obtener la calificación energética del edificio.

1. SUPERFICIE, IMAGEN Y SITUACIÓN

Superficie habitable [m²] 199.82

Imagen del edificio Plano de situación

2. ENVOLVENTE TÉRMICA

Cerramientos opacos

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Modo de obtención

FACHADA NOROESTE

_Fachada

_17.03

_2.38

_{Por defecto}

Partición inferior

_{Partición Interior}

_114.14

_2.17

_{Por defecto}

Huecos y lucernarios

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Factor_solar obtención.Modo de Transmitancia

Modo de obtención. Factor solar

VENTANA

_Hueco

_7.77

_5.17

_0.71

_Estimado

PUERTA

_Hueco

_4.42

_3.00

_0.24

_Estimado

3. INSTALACIONES TÉRMICAS

Generadores de calefacción

Nombre Tipo _{nominal [kW]}Potencia _{Estacional[%]}Rendimiento _EnergíaTipo de _obtenciónModo de

Split 1

_{Bomba de Calor}

241.5

Electricidad

_Estimado

Split 2

_{Bomba de Calor}

241.5

Electricidad

_Estimado

Split 3

_{Bomba de Calor}

241.5

Electricidad

_Estimado

(3)

Fecha 22/12/2016

Generadores de refrigeración

Split 1

_{Bomba de Calor}

313.9

Electricidad

_Estimado

Split 2

_{Bomba de Calor}

313.9

Electricidad

_Estimado

Split 3

_{Bomba de Calor}

313.9

Electricidad

_Estimado

Equipo calefacción y

refrigeración

Bomba de Calor

209.3

Electricidad

Estimado

TOTALES

Refrigeración

Instalaciones de Agua Caliente Sanitaria

Demanda diario de ACS a 60° (litros/día)

160.0

Termo eléctrico 1

_{Efecto Joule}

96.5

Electricidad

_Estimado

Termo eléctrico 2

_{Efecto Joule}

96.5

Electricidad

_Estimado

TOTALES

ACS

5. CONDICIONES DE FUNCIONAMIENTO Y OCUPACIÓN (sólo edificios terciarios)

Espacio Superficie [m²] Perfil de uso

Edificio

_199.82

_{Intensidad Alta - 12h}

RD00474/16

23/12/2016

(4)

ANEXO II

CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

Zona climática D3 Uso Intensidad Alta - 12h

1. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN EMISIONES

INDICADOR GLOBAL INDICADORES PARCIALES

A < 7.5 B 7.5-12.2 C 12.2-18.8 D 18.8-24.4 28.3 E E 24.4-30.0 F 30.0-37.5 G ≥ 37.5 CALEFACCIÓN ACS

Emisiones

calefacción

[kgCO2/m² año]

E

Emisiones ACS

[kgCO2/m² año]

_G 14.26 10.75 REFRIGERACIÓN ILUMINACIÓN

Emisiones globales [kgCO2/m² año]¹

Emisiones

refrigeración

[kgCO2/m² año]

B

Emisiones

iluminación

[kgCO2/m² año]

A 3.30 0.00

La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

kgCO2/m² año kgCO2/año

Emisiones CO2 por consumo eléctrico

28.30 5654.93

Emisiones CO2 por otros combustibles

0.00

0.24 2. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN CONSUMO DE ENERGÍA PRIMARIA NO RENOVABLE

Por energía primaria no renovable se entiende la energía consumida por el edificio procedente de fuentes no renovables que no ha sufrido ningún proceso de conversión o transformación.

INDICADOR GLOBAL INDICADORES PARCIALES

A < 35.4 B 35.4-57.5 C 57.5-88.4 D 88.4-114.9 E 114.9-141.5 167.1 F F 141.5-176.8 G ≥ 176.8 CALEFACCIÓN ACS

Energía primaria

calefacción

[kWh/m²año]

G

Energía primaria

ACS

[kWh/m² año]

G 84.15 63.43 REFRIGERACIÓN ILUMINACIÓN

Consumo global de energía primaria no renovable

[kWh/m² año]¹

Energía primaria

refrigeración

[kWh/m² año]

B

Energía primaria

iluminación

[kWh/m²año]

A 19.49 0.00

3. CALIFICACIÓN PARCIAL DE LA DEMANDA ENERGÉTICA DE CALEFACCIÓN Y REFRIGERACIÓN

La demanda energética de calefacción y refrigeración es la energía necesaria para mantener las condiciones internas de confort del edificio.

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

A < 9.5 B 9.5-15.5 A < 11.4 B 11.4-18.6

(5)

Fecha 22/12/2016

ANEXO III

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGÉTICA

SUSTITUCIÓN BOMBA DE CALOR

CALIFICACIÓN ENERGÉTICA GLOBAL

A < 35.4 B 35.4-57.5 C 57.5-88.4 D 88.4-114.9 124.2 E E 114.9-141.5 F 141.5-176.8 G ≥ 176.8 A < 7.5 B 7.5-12.2 C 12.2-18.8 21.0 D D 18.8-24.4 E 24.4-30.0 F 30.0-37.5 G ≥ 37.5

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año] A < 9.5 B 9.5-15.5 C 15.5-23.8 D 23.8-31.0 E 31.0-38.1 F 38.1-47.6 88.7 G G ≥ 47.6 A < 11.4 B 11.4-18.6 23.6 C C 18.6-28.6 D 28.6-37.2 E 37.2-45.8 F 45.8-57.2 G ≥ 57.2

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original

Consumo Energía final

[kWh/m² año] 21.12 51.0 % 9.97 0.0 % 32.46 0.0 % 0.00 - % 63.55 25.7 % Consumo Energía primaria no renovable [kWh/m² año] 41.26 _D 51.0 % 19.49 _B 0.0 % 63.43 _G 0.0 % 0.00 _A - % 124.18 _E 25.7 % Emisiones de CO2 [kgCO2/m² año] 6.99 C 51.0 % 3.30 B 0.0 % 10.75 G 0.0 % 0.00 A - % 21.04 D 25.7 % Demanda [kWh/m² año] 88.68 _G 0.0 % 23.63 _C 0.0 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

-Otros datos de interés

RD00474/16

23/12/2016

(6)

ANEXO IV

PRUEBAS, COMPROBACIONES E INSPECCIONES REALIZADAS POR EL

TÉCNICO CERTIFICADOR

Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el técnico certificador durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.

Fecha de realización de la visita del técnico certificador

22/12/2016

COMENTARIOS DEL TÉCNICO CERTIFICADOR

(7)

IDENTIFICACIÓN

CatastralRef. 6431203XM7163A0001IR Versión informe asociado 22/12/2016

Id.

Mejora

Programa

y versión CEXv2.1 Fecha 22/12/2016

Informe descriptivo de la medida de mejora

DENOMINACIÓN DE LA MEDIDA DE MEJORA

SUSTITUCIÓN BOMBA DE CALOR

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

-Otros datos de interés

CALIFICACIÓN ENERGÉTICA GLOBAL

A < 35.4 B 35.4-57.5 C 57.5-88.4 D 88.4-114.9 124.18 E E 114.9-141.5 F 141.5-176.8 G ≥ 176.8 A < 7.5 B 7.5-12.2 C 12.2-18.8 21.04 D D 18.8-24.4 E 24.4-30.0 F 30.0-37.5 G ≥ 37.5

CALIFICACIONES ENERGÉTICAS PARCIALES

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

[kWh/ m² año] [kWh/m² año] A < 9.5 B 9.5-15.5 C 15.5-23.8 D 23.8-31.0 E 31.0-38.1 F 38.1-47.6 88.68 G G ≥ 47.6 A < 11.4 B 11.4-18.6 23.63 C C 18.6-28.6 D 28.6-37.2 E 37.2-45.8 F 45.8-57.2 G ≥ 57.2

RD00474/16

23/12/2016 001711788266

(8)

IDENTIFICACIÓN

Id.

Mejora

Programa

ANALISÍS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final [kWh/m² año] 21.12 51.0 % 9.97 0.0 % 32.46 0.0 % 0.00 - % 63.55 25.7 % Consumo Energía primaria no renovable [kWh/m² año] 41.26 _D 51.0 % 19.49 _B 0.0 % 63.43 _G 0.0 % 0.00 _A - % 124.18 _E 25.7 % Emisiones de CO2 [kgCO2/m² año] 6.99 C 51.0 % 3.30 B 0.0 % 10.75 G 0.0 % 0.00 A - % 21.04 D 25.7 % Demanda [kWh/m² año] 88.68 G 0.0 % 23.63 C 0.0 % ENVOLVENTE TÉRMICA Cerramientos opacos Nombre Tipo Superficie actual [m²] Transmitancia actual [W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K]

FACHADA NOROESTE Fachada 17.03 2.38 17.03 2.38

Partición inferior Partición_Interior 114.14 2.17 114.14 2.17

Huecos y lucernarios Nombre Tipo Superficie actual [m²] Transmitancia actual del hueco[W/m² K] Transmitancia actual del vidrio[W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K] Transmitancia post mejora del vidrio [W/m² K] VENTANA Hueco 7.77 5.17 5.70 7.77 5.17 5.70 PUERTA Hueco 4.42 3.00 5.70 4.42 3.00 5.70 INSTALACIONES TÉRMICAS Generadores de calefacción

Rendi- Estimación Potencia Rendimiento

Estimación

(9)

IDENTIFICACIÓN

Id.

Mejora

Programa

Split 2 Bomba de Calor 241.5 % -Bomba de Calor 241.5 % - -Split 3 Bomba de Calor 241.5 % -Bomba de Calor 241.5 % - -Equipo calefacción y refrigeración Bomba de Calor 190.8 % -Bomba de Calor 190.8 % - -Nueva instalación calefacción - - - -Bomba de Calor 420.0 % - -TOTALES Generadores de refrigeración Nombre Tipo Potencia nominal Rendi-miento Estacional Estimación Energía Consumida anual Tipo post mejora Potencia nominal post mejora Rendimiento estacional post mejora Estimación Energía Consumida anual Post mejora Energía anual ahorrada

[kW] [%] [kWh/m²año] [kW] [%] [kWh/m²año] [kWh/m²año]

Split 1 Bomba de Calor 313.9 % -Bomba de Calor 313.9 % - -Split 2 Bomba de Calor 313.9 % -Bomba de Calor 313.9 % - -Split 3 Bomba de Calor 313.9 % -Bomba de Calor 313.9 % - -Equipo calefacción y refrigeración Bomba de Calor 209.3 % -Bomba de Calor 209.3 % - -TOTALES - - - -

-Instalaciones de Agua Caliente Sanitaria

Nombre Tipo Potencia nominal Rendi-miento Estacional Estimación Energía Consumida anual Tipo post mejora Potencia nominal post mejora Rendimiento estacional post mejora Estimación Energía Consumida anual Post mejora Energía anual ahorrada

[kW] [%] [kWh/m²año] [kW] [%] [kWh/m²año] [kWh/m²año]

Termo eléctrico 1 Efecto Joule 96.5 % - Efecto Joule 96.5 % - -Termo eléctrico 2 Efecto Joule 96.5 % - Efecto Joule 96.5 % -

-TOTALES - - - -

-RD00474/16

23/12/2016

(10)

IDENTIFICACIÓN

Id.

Mejora

Programa

Torres de refrigeración (sólo edificios terciarios)

Nombre Tipo Servicio

asociado Consumo de energía [kWh/año] Tipo post mejora Servicio asociado post mejora Consumo de energía post mejora

Ventilación y bombeo (sólo edificios terciarios)

Nombre Tipo Servicio

asociado Consumo de energía [kWh/año] Tipo post mejora Servicio asociado post mejora Consumo de energía post mejora

INSTALACIÓN DE ILUMINACIÓN (sólo edificios terciarios)

Espacio Potencia instalada [W/m²] VEEI [W/m²100lux] Iluminancia media [lux] Potencia instalada post mejora [W/m²] VEEI post mejora [W/m²100lux] Iluminancia media post mejora [lux] TOTALES 0.0 - - 0.0 -
