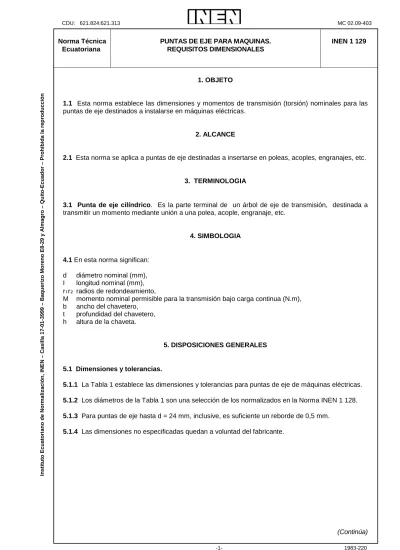

CDU: 621.824:621.313 MC 02.09-403
1983-220 -1-
Norma Técnica Ecuatoriana
PUNTAS DE EJE PARA MAQUINAS.
REQUISITOS DIMENSIONALES
INEN 1 129
1. OBJETO
1.1 Esta norma establece las dimensiones y momentos de transmisión (torsión) nominales para las puntas de eje destinados a instalarse en máquinas eléctricas.
2. ALCANCE
2.1 Esta norma se aplica a puntas de eje destinadas a insertarse en poleas, acoples, engranajes, etc. u
3. TERMINOLOGIA
3.1 Punta de eje cilíndrico. Es la parte terminal de un árbol de eje de transmisión, destinada a transmitir un momento mediante unión a una polea, acople, engranaje, etc.
4. SIMBOLOGIA
4.1 En esta norma significan:
d diámetro nominal (mm), I longitud nominal (mm), r
₁r
₂radios de redondeamiento,
M momento nominal permisible para la transmisión bajo carga continua (N.m), b ancho del chavetero,
t profundidad del chavetero, h altura de la chaveta.
5. DISPOSICIONES GENERALES
5.1 Dimensiones y tolerancias.
5.1.1 La Tabla 1 establece las dimensiones y tolerancias para puntas de eje de máquinas eléctricas.
5.1.2 Los diámetros de la Tabla 1 son una selección de los normalizados en la Norma INEN 1 128.
5.1.3 Para puntas de eje hasta d = 24 mm, inclusive, es suficiente un reborde de 0,5 mm.
5.1.4 Las dimensiones no especificadas quedan a voluntad del fabricante.
(Continúa)
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
NTE INEN 1 129
1983-220 -2-
5.2 Denominación.
5.2.1 Una punta de eje según esta norma se denomina como sigue:
FIGURA 1. Puntas de eje para máquinas eléctricas
TABLA 1. Puntas de eje para máquinas eléctricas. Dimensiones (mm).
Punto de eje Chaveta y chavetero
Diámetro Longitud
Torque nominal de transmisión para carga continua
d-t r2
Seccióndela chveta d tolr. 1 tolr.
r1
máx N. m
b
N9 t tolr. tolr. B x h
7 16 0,25 2 1,2 5,8 0 0,16 2 x 2
9 20 0,63 3 1,8 7,2 -0,1 0,16 3 x 3
11 k6
23
0,6
1,25 4 2,5 8,5 0,16
0 -0,08
4 x 4
14 30
0 -0,2
2,8 5 3 11 0,25 5 x 5
16 40 4,5 5 3 13 0,25 5 x 5
(18) 40 7,1 6 3,5 14,5 0 0,25 6 x 6
19 40 8,25 6 3,5 15,5 -0,1 0,25 6 x 6
22 50 14 6 3,5 13,5 0,25 6 x 6
24 50
0,6
18 8 4 20 0,25 8 x 7
28 60 31,5 8 4 24 0,25 8 x 7
32 80 50 10 5 27 0,4 10 x 8
38 80 90 10 5 33 0,4 10 x 8
42 110 125 12 5 37 0,4 12 x 8
48 k6
110
1
200 14 5,5 42,5 0,4 14 x 9
55 110
0 -0,3
355 16 6 49 0,4 16 x 10
60 140 450 18 7 53 0,4 18 x 11
65 140 630 18 7 58 0 0,4
0 -0,9
0 -0,15
18 x 11
70 140 800 20 7,5 62,5 -0,2 0,6 20 x 12
75 140 1 000 20 7,5 67,5 0,6 20 x 12
80 170 1 250 22 9 71 0,6 22 x 14
85 170
1,6
1 600 22 9 76 0,6 22 x 14
90 170 1 900 25 9 81 0,6 25 x 14
95 170 2 360 25 9 86 0,6 25 x 14
100 210 2 800 28 10 90 0,6 28 x 16
110 210 4 000 28 10 100 0,6 28 x 16
120 m6
210 0 -0,5
2,5
5 300 32 11 109 0,6
0 -0,2
32 x 18
(Continua)
Punta de eje E 60 m6 x 140 INEN 1 129
- nombre
- tipo E (eléctrico) - diámetro nominal - zona de tolerancia - longitud
- número de esta norma
NTE INEN 1 129
1983-220 -3-
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 1 128. Puntas de ejes cilíndricos. Dimensiones y momentos de transmisión.
Z.2 BASES DE ESTUDIO
PIN 748/B83. Zylindrische Wellenenden fur elektrische Maschine. Deutsches Institut fur Normung Berlin
1975.
