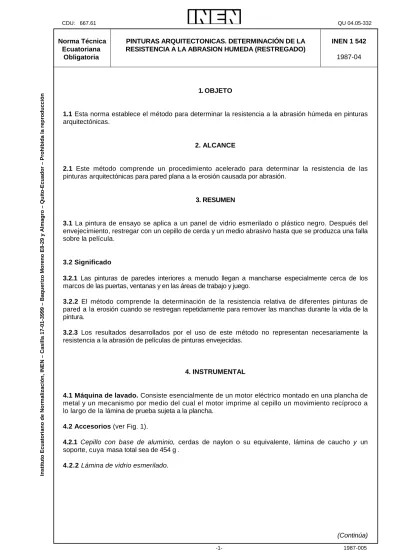

Norma Técnica Ecuatoriana
Obligatoria
PINTURAS ARQUITECTONICAS. DETERMINACIÓN DE LA RESISTENCIA A LA ABRASION HUMEDA (RESTREGADO)
INEN 1 542
1987-04
1. OBJETO
1.1 Esta norma establece el método para determinar la resistencia a la abrasión húmeda en pinturas arquitectónicas.
2. ALCANCE
2.1 Este método comprende un procedimiento acelerado para determinar la resistencia de las pinturas arquitectónicas para pared plana a la erosión causada por abrasión.
3. RESUMEN
3.1 La pintura de ensayo se aplica a un panel de vidrio esmerilado o plástico negro. Después del envejecimiento, restregar con un cepillo de cerda y un medio abrasivo hasta que se produzca una falla sobre la película.
3.2 Significado
3.2.1 Las pinturas de paredes interiores a menudo llegan a mancharse especialmente cerca de los marcos de las puertas, ventanas y en las áreas de trabajo y juego.
3.2.2 El método comprende la determinación de la resistencia relativa de diferentes pinturas de pared a la erosión cuando se restregan repetidamente para remover las manchas durante la vida de la pintura.
3.2.3 Los resultados desarrollados por el uso de este método no representan necesariamente la resistencia a la abrasión de películas de pinturas envejecidas.
4. INSTRUMENTAL
4.1 Máquina de lavado. Consiste esencialmente de un motor eléctrico montado en una plancha de metal y un mecanismo por medio del cual el motor imprime al cepillo un movimiento recíproco a lo largo de la lámina de prueba sujeta a la plancha.
4.2 Accesorios (ver Fig. 1).
4.2.1 Cepillo con base de aluminio, cerdas de naylon o su equivalente, lámina de caucho y un soporte, cuya masa total sea de 454 g .
4.2.2 Lámina de vidrio esmerilado.
(Continúa)
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
NTE INEN 1 542 1987-04
4.2.3 Marco con empaques y grapas.
4.3 Aplicador de película de 150 a 175 micrones de luz o similar (0,15 a 0,175 mm).
4.4 Lámina de vidrio revestida de un fondo a base de solvente, o lámina de plástico negro (Leneta P- 121-10 N o similar).
FIGURA 1. Accesorios y aparato para el ensayo de lavado
(Continua)
5. MEDIO ABRASIVO
5.1 Solución acuosa al 5% de detergente sintético aniónico (INEN 849).
6. PREPARACION DEL APARATO PARA LA ABRASION
6.1 Máquina de lavado. La máquina de lavado debe nivelarse antes del uso y operarse a 35 ± 5 ciclos por minuto. Antes de cada ensayo revisar la tirantez de la banda del motor o la transmisión de cadena, la alineación de las poleas y cables tanto en el plano horizontal como en el vertical y la tensión del cable.
6.2 Cepillo. Las cerdas, si son nuevas, deben nivelarse antes del uso para permitir un desgaste uniforme en la superficie de la pintura. La nivelación se cumple recorriendo el cepillo sobre una lija de óxido de aluminio o tela esmeril de mallas 100 a 120 adherido longitudinalmente a la placa de vidrio de la máquina de lavado. El número total de ciclos requeridos puede variar de 1 000 a 5 000. La masa adicional, hasta 454 g puede usarse para agilitar el procedimiento. Cambiar la lija o la tela esmeril si llegan a ser atascadas. Cubrir los bordes con cinta si se observa algún goteo.
Reemplazar el cepillo cuando las cerdas se han gastado hasta sobresalir menos de 16 mm de bloque.
6.3 Soporte del cepillo. El cepillo debe estar flojo en el soporte, para ello deben quitarse los tornillos de éste y colocar sobre la base del cepillo en el soporte una lámina de caucho de 3,2 mm de espesor cuando la máquina está en funcionamiento, dicha lámina permite al cepillo moverse uniformemente sin oscilaciones sobre la lámina pintada.
7. PROCEDIMIENTO
7.1 Limpiar la parte superior de la lámina de vidrio y ambos lados del panel de plástico negro para asegurarse que estén libres de motas.
7.2 Colocar el panel de plástico negro sobre la lámina y adherir un extremo a la lámina.
7.3 Alisar el panel a lo largo de la lámina frotándole con la franela, produciendo electricidad estática que aumenta la adhesión a la placa.
7.4 Agitar la pintura en ensayo y filtrar para remover las pieles (natas) y partículas.
7.5 Extender la película de pintura sobre el panel usando un aplicador de película de 150 a 175 micrones. El tiempo de aplicación debe ser lento, de 3 a 4 segundos de extremo a extremo, para evitar la formación de agujeros o vacíos en la película.
7.6 Dejar secar en posición horizontal durante 7 días manteniendo la temperatura y humedad relativa ambiente.
7.7 Limpiar la lámina y colocarla en el recipiente metálico de la máquina de lavado
(Continua)
NTE INEN 1 542 1987-04
7.8 Colocar el panel de ensayo sobre la bandeja e instalar el equipo.
7.9 Humectar el cepillo durante una hora luego escurrir y colocarlo en su posición.
7.10 Agitar la solución acuosa y extender 10 cm3 de éste sobre las cerdas del cepillo uniformemente.
7.11 El contador de ciclos colocar en cero, iniciar el ensayo manteniendo constantemente humectada la película.
7.12 Registrar el número de ciclos necesarios para remover o desgastar el 50% de la película de pintura. Inmediatamente detener la máquina, limpiar la superficie de la película de pintura y comprobar el punto final.
7.13 Hacer tres extracciones de cada muestra. Ensayar dos y promediarlos si están dentro el 25% de repetibilidad. Si no están, ensayar un tercero y promediar los tres a menos de que no sea notablemente distinto, en cuyo caso debe descartarse.
8. ERRORES DE METODO
8.1 Los siguientes criterios deben usarse para juzgar la aceptabilidad de los resultados de los ensayos de resistencia a la abrasión a un nivel de confiabilidad del 90% .
8.1.1 Repetibilidad (dentro de laboratorio) = 25% (n =2).
8.1.2 Reproducibilidad (entre laboratorios) = 50% (n =2).
9. INFORME DE RESULTADOS
9.1 Como resultado final debe indicarse lo siguiente:
a) Tipo y número de la muestra o cualquier otra identificación.
b) Ensayo efectuado y método empleado.
c) Resultado del ensayo.
d) Condiciones de humedad y temperatura para la preparación de la muestra.
e) Fecha de ensayo.
f) Nombre de la persona que realizó el ensayo.
(Continua)
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 849 Agentes tensoactivos Detergente en polvo. Requisitos.
Z.2 BASES DE ESTUDIO
Norma ASTM D 2486 Standard Test Method for Scrub resistance of interior latex flat wall Paints American Society for Testing and Materials. Filadelfia, 1982.
Norma ICONTEC 966 Pinturas. Determinación de la resistencia a la abrasión húmeda. Instituto Colombiano de Normas Técnicas. Bogotá, 1981.
