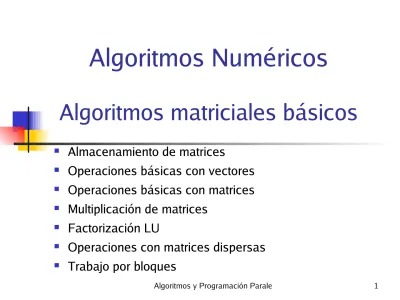

Algoritmos Numéricos

Algoritmos y Programación Paralela 1

Algoritmos Numéricos

Algoritmos matriciales básicos

 Almacenamiento de matrices

 Operaciones básicas con vectores

 Operaciones básicas con matrices

 Multiplicación de matrices

 Factorización LU

 Operaciones con matrices dispersas

 Trabajo por bloques

Almacenamiento de matrices densas



En array bidimensional: double a[n][m]



En array unidimensional: double *b[n*m]



Fila i columna j:

a[n][m] , b[i*m+j]



Cuando es submatriz de otra



“ Leading dimension” : posiciones de memoria entre dos elementos consecutivos de la misma columna

c ^m

nn ld

Almacenamiento de matrices dispersas



Muchas maneras distintas



Tres arrays:

datos[0,..,d-1], filas[0,..,d-1], columnas[0,..,d-1]

datos (1,3,2,4), filas (0,1,2,2), columnas (2,0,1,3)



Tres arrays:

datos[0,..,d-1], columnas[0,..,d-1], comienzo fila[0,..,n-1]

datos (1,3,2,4), columnas (2,0,1,3), com. filas (0,1,2,-1)

    0    1    2    3 0      1 1  3

2        2      4 3

Operaciones básicas con vectores

void escalar_vector(double d,double *v,int n) {

int i;

for(i=0;i<n;i++) v[i]*=d;

}

n flops (operaciones en coma flotante)

En algoritmos numéricos se estudia el número de flops.

En el estudio experimental los flops (Mflops, Gflops) por segundo.

Operaciones básicas con vectores

double sumar_vector(double *v,int n) {

int i;

double s=0.;

for(i=0;i<n;i++) s+=v[i];

return s;

}

n flops

Operaciones básicas con vectores

void sumar_vectores(double *v1,double *v2, double *vr,int n)

{

int i;

for(i=0;i<n;i++) vr[i]=v1[i]+v2[i];

}

n flops

Operaciones básicas con vectores

double producto_escalar(double *v1,double *v2,int n) {

int i;

double p=0.;

for(i=0;i<n;i++) p+=v1[i]*v2[i];

return p;

}

2n flops

Operaciones básicas con matrices

void escalar_matriz(double d,double **a,int n,int m) {

int i,j;

for(i=0;i<n;i++) for(j=0;j<m;j++) (a[i][j])*=d;

}

nm ,  n² flops

Operaciones básicas con matrices

Uso de “ stride” de un vector

void producto_escalar_stride(double *v1,int str1,

double *v2,int str2,int n) {

int i;

double p=0.;

for(i=0;i<n;i++)

p+=v1[i*str1]*v2[i*str2];

return p;

}

2n flops

Operaciones básicas con matrices

void sumar_matrices(double *a,int fa,int ca,int lda, double *b,int fb,int cb,int ldb, double *c,int fc,int cc,int ldc) {

int i,j;

for(i=0;i<fa;i++) for(j=0;j<ca;j++)

c[i*ldc+j]=a[i*lda+j]+b[i*ldb+j];

n² flops

Operaciones básicas con matrices

void matriz_vector(double *m,int fm,int cm,int ldm,

double *v,int fv,int strv,double *r,int fr,int strr) { int i,j;

double s;

for(i=0;i<fm;i++) { s=0.;

for(j=0;j<cm;j++)

s+=m[i*ldm+j]*v[j*strv];

r[i*strr]=s;

} }

2n flops 2n² flops

Operaciones básicas con matrices

void matriz_vector_pe(double *m,int fm,int cm,int ldm,double *v,int fv,int strv,double *r,int fr,int strr) {

int i,j;

double s;

for(i=0;i<fm;i++)

r[i*strr]=producto_escalar_stride(&m[i*ldm],1,v,1,cm);

}

2n flops 2n² flops

Operaciones básicas con matrices

void trasponer_matriz(double *m,int n,int ld) {

int i,j;

double t;

for(i=0;i<n;i++)

for(j=i+1;j<n;j++) { t=m[i*ld+j];

m[i*ld+j]=m[j*ld+i];

m[j*ld+i]=t;

} }

3(n­i) asignaciones 3n(n+1)/2 asignaciones

Multiplicación de matrices

i i

j j

k k

Multiplicación de matrices

void matriz_matriz(double **a,int fa,int ca,double **b, int fb,int cb,double **c,int fc,int cc)

{ int i,j,k; double s;

for(i=0;i<fa;i++) { for(j=0;j<cb;j++) { s=0.;

for(k=0;k<ca;k++) { s+=a[i][k]*b[k][j];

}

c[i][j]=s;

} } }

2n flops 2n² flops

2n³ flops

Multiplicación de matrices

void matriz_matriz_ld(double *a,int fa,int ca,int lda,

double *b,int fb,int cb,int ldb,double *c,int fc,int cc,int ldc) { int i,j,k;

double s;

for(i=0;i<fa;i++) { for(j=0;j<cb;j++) { s=0.;

for(k=0;k<ca;k++)

s+=a[i*lda+k]*b[k*ldb+j];

c[i*ldc+j]=s;

2n flops 2n² flops

2n³ flops

Multiplicación de matrices

void matriz_matriz_tras(double *a,int fa,int ca,int lda,

double *b,int fb,int cb,int ldb,double *c,int fc,int cc,int ldc) { int i,j,k; double s; double *bt,*da,*db;

bt=(double *) malloc(sizeof(double)*cb*fb);

trasponer_matriz_esp(b,fb,cb,ldb,bt,cb,fb,fb);

for(i=0;i<fa;i++) { for(j=0;j<cb;j++) {

s=0.; da=&a[i*lda]; db=&bt[j*fb];

for(k=0;k<ca;k++,da++,db++) s+=da[0]*db[0];

c[i*ldc+j]=s;

} } free(bt); }

2n flops 2n² flops

2n³ flops

Multiplicación de matrices

void matriz_matriz_pe(double *a,int fa,int ca,int lda,

double *b,int fb,int cb,int ldb,double *c,int fc,int cc,int ldc) {

int i,j;

for(i=0;i<fa;i++) for(j=0;j<cb;j++)

c[i*ldc+j]=producto_escalar_stride(&a[i*lda],1,

&b[j],ldb,ca);

2n flops 2n² flops

2n³ flops

Multiplicación de matrices

void matriz_matriz_mv(double *a,int fa,int ca,int lda,double

*b,int fb,int cb,int ldb,double *c,int fc,int cc,int ldc) {

int i;

for(i=0;i<cb;i++)

matriz_vector_pe(a,fa,ca,lda,&b[i],fb,ldb,&c[i],fc,ldc);

}

2n² flops 2n³ flops

Multiplicación de matrices

 en mi portátil

:

Método\tamaño 1000 1200 1400

bidimensional 12.26 20.15 32.37

leading dimension12.70 21.95 36.41

leading+punteros 12.29 22.84 34.90

traspuesta 12.71 20.88 36.29

producto escalar 12.92 21.75 35.17

matriz-vector 12.19 21.47 36.92

Multiplicación de matrices

 en SUN Ultra 1

:

Método\tamaño 200 400 800

Normal 0.2179 13.4601 217.5464

Traspuesta 0.2013 3.3653 27.9945

Bloques 10 0.2880 2.5901 21.9029

25 0.2192 1.8347 14.9642

50 0.2161 1.7709 14.2502

Bloq tras 10 0.2937 2.5026 20.4405

25 0.2195 1.8009 14.6415

50 0.2152 1.7628 14.1806

Almac blo 10 0.2949 2.5122 20.3762

25 0.2277 1.8490 14.8625

50 0.2296 1.8429 14.7314

Bl tr al bl 10 0.2925 2.4985 20.1975

25 0.2244 1.8082 14.5282

50 0.2231 1.7147 13.6553

Bloq dob 20 5 0.6105 4.9363 39.9594

20 10 0.3206 2.6669 19.7044

50 10 0.3039 2.4542 19.7044

50 25 0.2370 1.9221 15.5190

Multiplicación de matrices

 en kefren, pentium 4

:

Método\tamaño 200 400 800

Normal 0.0463 0.7854 7.9686

Traspuesta 0.0231 0.2875 2.3190

Bloques 10 0.0255 0.2493 2.0327

25 0.0265 0.2033 1.6928

50 0.0219 0.1785 1.6594

Bloq dob 20 5 0.0393 0.3669 3.4955

20 10 0.0269 0.3090 2.4424

50 10 0.0316 0.2232 2.2768

50 25 0.0215 0.1755 1.4726

Blas 1 0.0536 0.8190 8.2311

Blas 2 0.0501 0.5861 5.9997

Factorización LU

Paso 1: L₀₀ U₀₀=A₀₀  L₀₀ =A₀₀ Paso 2: L₀₀ U_0i=A_0i  U_0i =A_0i/L₀₀ L_i0 =A_i0

Paso 3: A_ij =L_i0 U_0j +...  A’ _ij =A_ij -L_i0 U_0j

Factorización LU

U_ii=1

Paso 1: L_ii U_ii=A_ii  L_ii =A_ii Paso 2: L_ii U_ij=A_ij  U_ij =A_ij/L_ii L_ji =A_ji

Paso 3: A =L U +...  A’ =A -L U

i

i

L

U

Factorización LU

void lu(double *a,int fa,int ca,int lda) { int i,j,k;

for(i=0;i<fa;i++) {

for(j=i+1;j<ca;j++) //Paso 2 a[i*lda+j]/=a[i*lda+i];

for(j=i+1;j<fa;j++) //Paso 3 for(k=i+1;k<ca;k++)

a[j*lda+k]-=a[j*lda+i]*a[i*lda+k];

} }

Factorización LU



Para resolver sistema _Ax=b

   En la forma: _LUx=b

   Resolver: Ly=b (Sistema triangular  inferior: sustitución progresiva)

Seguido de: Ux=y (Sistema triangular

superior: sustitución regresiva)

Operaciones con matrices dispersas



Producto matriz-vector



Por cada elemento de la matriz



Buscamos si hay elemento de la misma columna en el vector y acumulamos sobre la suma

correspondiente a su fila

datos       3 1 2 4 fila      0 1 2 2 columna  2 0 2 3

datos 1 3 fila    0 2

resultado datos 9 1 6 fila    0 1 2

Operaciones con matrices dispersas

void matriz_vector_disperso(double *dm,int *fm,int *cm, int ndm,double *dv,int *fv,int ndv,double *dr,int *fr,int ndr) { int i,j,fact; double s;

for(i=0;i<ndr;i++) fr[i]=i;

i=0;

while(i<ndm) { fact=fm[i]; j=0; s=0.;

while(i<ndm && fm[i]==fact) { while(j<ndv && fv[j]<cm[i]) j++;

if(j<ndv && fv[j]==cm[i]) s+=dm[i]*dv[j];

dr[fact]=s; i++;

Trabajo por bloques



En las operaciones anteriores los costes son:

 Vector­vector

 Matriz­vector

 Matriz­matriz



Desarrollando algoritmos con operaciones matriz­matriz,  para el mismo número de operaciones aritméticas menos  accesos a memoria ⇒ menor tiempo de ejecución



Especialmente adecuado para jerarquías de memoria  amplias (Memoria Compartida)



Usado en el desarrollo de librerías desde los 80 (LAPACK)

Computacional Memoria

n n

n

n

n

n

Multiplicación de matrices

 en mi portátil

:

Método\tamaño 1000 1200 1400

normal 12.70 21.95 36.41

bloques  25 3.69 6.30 9.25

50 3.56 5.90 8.71

100 4.25 6.33 8.95

bloques 25 5  4.67 7.87 10.89

dobles 50 10  5.03 8.08 12.93

50 25 4.53 7.16 11.11

100 20 4.87 7.33 10.97

100 25 4.78 7.06 9.92

Reducción 76%

Trabajo por bloques

 Multiplicación de matrices, en SUN Ultra 1

:

Método\tamaño 200 400 800

Normal 0.2179 13.4601 217.5464

Traspuesta 0.2013 3.3653 27.9945

Bloques  10 0.2880 2.5901 21.9029

25 0.2192 1.8347 14.9642

50 0.2161 1.7709 14.2502

Bloq tras 10 0.2937 2.5026 20.4405

25 0.2195 1.8009 14.6415

50 0.2152 1.7628 14.1806

Almac blo 10 0.2949 2.5122 20.3762

25 0.2277 1.8490 14.8625

50 0.2296 1.8429 14.7314

Bl tr al bl 10 0.2925 2.4985 20.1975

25 0.2244 1.8082 14.5282

50 0.2231 1.7147 13.6553

Bloq dob 20  5 0.6105 4.9363 39.9594

20 10 0.3206 2.6669 19.7044

50 10 0.3039 2.4542 19.7044

50 25 0.2370 1.9221 15.5190

Reducción 93%

Trabajo por bloques

 Multiplicación de matrices, en kefren, pentium 4

:

Método\tamaño 200 400 800

Normal 0.0463 0.7854 7.9686

Traspuesta 0.0231 0.2875 2.3190

Bloques  10 0.0255 0.2493 2.0327

25 0.0265 0.2033 1.6928

50 0.0219 0.1785 1.6594

Bloq dob 20  5  0.0393 0.3669 3.4955

20 10 0.0269 0.3090 2.4424

50 10 0.0316 0.2232 2.2768

50 25 0.0215 0.1755 1.4726

Reducción 79%

Trabajo por bloques



La reducción varía de un sistema a otro



¿Cómo se sabe el tamaño de bloque óptimo? Varía con:

 Sistema

 Tamaño del problema



Con lo que el método preferido también varía con el tamaño y  el sistema



Se pueden hacer otras combinaciones que en algunos casos

dan mejores resultados. Pero difícil determinar mejor método

y parámetros

Multiplicación de matrices

A

i k

tb B

k

tb j C

i

tb j

s

Multiplicación de matrices

void matriz_matriz_ld(double *a,int fa,int ca,int lda,

double *b,int fb,int cb,int ldb,double *c,int fc,int cc,int ldc) { int i,j,k;

  double s;

  for(i=0;i<fa;i++) {     for(j=0;j<cb;j++) {       s=0.;

      for(k=0;k<ca;k++)

        s+=a[i*lda+k]*b[k*ldb+j];

      c[i*ldc+j]=s;

    }  }  }

Algoritmo sin bloques (normal).

Acceso elemento a elemento.

Problemas pequeños buenas prestaciones pues caben en memoria de niveles bajos de la jerarquía.

Problemas grandes peores prestaciones.

Multiplicación de matrices

void matriz_matriz_bloques(double *a,int fa,int ca,int lda,double *b,int fb, int cb,int ldb,double *c,int fc,int cc,int ldc,int tb)

{    int i,j,k;  double *s;

   s=(double *) malloc(sizeof(double)* tb * tb);

   for(i=0;i<fa;i=i+ tb)       for(j=0;j<cb;j=j+ tb) {        ceros(s, tb, tb, tb);

       for(k=0;k<ca;k=k+ tb)

  multsumar(&a[i*lda+k], tb, tb,lda,&b[k*ldb+j], tb, tb,ldb,s, tb, tb, tb);

       copiar(s, tb, tb, tb,&c[i*ldc+j], tb, tb,ldc);

   }   free(s);

Algoritmo por bloques.

Acceso y operaciones por bloques.

Buenas prestaciones

independiente del tamaño.

El tamaño de bloque es parámetro a determinar.

Algoritmos y Programación Paralela 37

Multiplicación de matrices

void matriz_matriz_bloquesdobles(double *a,int fa,int ca,int lda,double *b, int fb,int cb,int ldb,double *c,int fc,int cc,int ldc,int tb,int tbp)

{    int i,j,k; double *s;

   s=(double *) malloc(sizeof(double)* tb * tb);

   for(i=0;i<fa;i=i+ tb)       for(j=0;j<cb;j=j+ tb) {        ceros(s, tb, tb, tb);

       for(k=0;k<ca;k=k+ tb)

multsumarbloques(&a[i*lda+k], tb, tb,lda,&b[k*ldb+j], tb, tb,ldb, s, tb, tb, tb, tbp);

       copiar(s, tb, tb, tb,&c[i*ldc+j], tb, tb,ldc);

     }

   free(s);

}

Algoritmo por bloques dobles.

La operación sobre bloques no es la multiplicación

directa, sino por bloques.

Tenemos dos tamaños de bloque.

Multiplicación de matrices

Almacenamiento por bloques:

matriz

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

almacenamiento 0 1 4 5 2 3 6 7 8 9 12 13 10 11 14 15

posible acceso más rápido a los datos dentro de las operaciones por bloques

Factorización LU

Cada A_ij, L_ij, U_ij  de tamaño b×b

Paso 1: L₀₀ U₀₀=A₀₀  Factorización sin bloques

Paso 2: L₀₀ U₀₁=A₀₁  Sistema múltiple triangular inferior (¿bloques?) Paso 3: L₁₀ U₀₀=A₁₀  Sistema múltiple triangular superior (¿bloques?) Paso 4: A₁₁ =L₁₀ U₀₁ + L₁₁ U₁₁  A’ ₁₁ =A₁₁ ­ L₁₀ U₀₁ , por bloques

y seguir trabajando con el nuevo valor de A₁₁

Factorización LU

void lu_bloques(double *a,int fa,int ca,int lda,int tb) {int i,j,k,f,c;

  for(i=0;i<fa;i=i+tb)  {

    f=(tb<fa­i ? tb : fa­i);    c=(tb<ca­i ? tb : ca­i);

    lu(&a[i*lda+i],f,c,lda);

    if(i+tb<fa)    {

      sistema_triangular_inferior(&a[i*lda+i],f,c,lda,&a[i*lda+i+c],f,ca­i­c,lda);

 sistema_triangular_superior(&a[i*lda+i],f,c,lda,&a[(i+f)*lda+i],fa­i­f,c,lda);

      multiplicar_restar_matrices(&a[(i+f)*lda+i],fa­i­f,c,lda,

        &a[i*lda+i+f],f,ca­i­c,lda,&a[(i+f)*lda+i+c],fa­i­f,ca­i­c,lda);

    } } }

Factorización LU

 en mi portátil

:

tamaño bloque\matriz 800 1000

1 2.10 4.01

12 1.42 2.78

25 1.29 2.27

37 1.24 2.37

44 1.20 2.00

50 1.22 2.32

100 1.47 2.24

200 2.29 3.47

400 2.17 3.67

sin bloques  1.73 3.43
