“Apoyo técnico al proceso constructivo del puente sobre el caño Maizaro con énfasis en muros de contención sector carrera 42 Servimédicos barrio barzal, municipio de Villavicencio Meta”

Texto completo

(1)“APOYO TÉCNICO AL PROCESO CONSTRUCTIVO DEL PUENTE SOBRE EL CAÑO MAIZARO CON ÉNFASIS EN MUROS DE CONTENCIÓN SECTOR CARRERA 42 SERVIMÉDICOS BARRIO BARZAL, MUNICIPIO DE VILLAVICENCIO-META”. Practica Social y Empresarial. Lizeth Yureidy Herrera Portela; ID 390151. Universidad Cooperativa de Colombia Programa de ingeniería civil Facultad de Ingenierías Villavicencio – Meta 2019. pág. 1.

(2) “APOYO TÉCNICO AL PROCESO CONSTRUCTIVO DEL PUENTE SOBRE EL CAÑO MAIZARO CON ÉNFASIS EN MUROS DE CONTENCIÓN SECTOR CARRERA 42 SERVIMÉDICOS BARRIO BARZAL, MUNICIPIO DE VILLAVICENCIO-META”. Practica Social y Empresarial. Lizeth Yureidy Herrera Portela; ID 390151. Asesor: Ing. Juan Manuel Cruz Rodríguez Especialista en vías. Universidad Cooperativa de Colombia Programa de ingeniería civil Facultad de Ingenierías Villavicencio – Meta 2019 pág. 2.

(3) Página De Aceptación. _______________________________________ Jurado. _______________________________________ Jurado. _______________________________________ Jurado. pág. 3.

(4) Villavicencio, 2019 Autoridades Académicas. Dra. MARITZA RONDÓN RANGEL Rectora Nacional Universidad Cooperativa de Colombia. Dr. CÉSAR AUGUSTO PEREZ LONDOÑO Director académico de la sede Villavicencio. HENRY EMIRO VERGARA BOBADILLA Subdirector académico de la sede Villavicencio. Dra. RUTH EDITH MUÑOZ JIMENEZ Subdirectora de desarrollo institucional y financiero. Ing. MARIA LUCRECIA RAMIREZ Decana de la facultad de ingenierías. Ing. RAUL ALARCON BERMUDEZ Decano de la facultad de ingeniería civil. Ing. NELSON EDUARDO GONZALES ROJAS Coordinador de investigación del programa de ingeniería civil pág. 4.

(5) AGRADECIMIENTOS. A Dios porque por el pude culminar esta etapa de mi vida que durante niña siempre soñé, por darme sabiduría, destreza y la fortaleza necesaria para llevar a cabo este proceso de formación que, aunque no fue fácil siempre me demostró que junto a él todo es posible.. A mis padres, porque desde un principio estuvieron ahí, sin importar nada demostrándome su amor y más que todo su confianza, por sus oraciones, su apoyo incondicional que para mí fue supremamente importante en toda mi etapa de formación.. Igualmente, a mis hermanos, que siempre estuvieron allí apoyándome y ser un ejemplo a seguir profesionalmente; A mi novio que desde que lo conocí, me apoyo en todos los altibajos, me motivo y siempre estuvo ahí acompañándome en este proceso tan maravilloso.. Al ingeniero Juan Manuel Cruz, que me brindo su confianza, fue mi apoyo y me brindo esa oportunidad a la hora de desarrollar este proyecto, además ayudándome a crecer como personas y aprender aspectos técnicos que será de gran ayuda en mi vida profesional.. Y finalmente, a todos los docentes de la Universidad Cooperativa de Colombia, quienes me brindaron conocimientos directos e indirectamente en toda esta etapa de formación.. pág. 5.

(6) Dedicatoria. En primera instancia a Dios porque fue quien me dio de su sabiduría, de su inteligencia además porque siempre estuvo ahí conmigo en todo momento.. A mis padres por estar presentes en cada etapa de mi vida, porque han hecho hasta lo imposible por siempre por apoyarme y ayudarme a cumplir todas las metas que hasta el día de hoy me he planteado.. Mis hermanos que han sido un gran ejemplo y un gran apoyo para mi vida; para finalizar a mi novio que siempre estuvo ahí en todos los altibajos en esta formación profesional y personal, por motivarme, ayudarme, por todos sus consejos además por siempre creer en mí.. pág. 6.

(7) Tabla de contenido AGRADECIMIENTOS …………………………………………………………………………………………………………………5 DEDICATORIA ……………………………………………………………………………………………………………………...….6 1. RESUMEN ………………………………………………………………………………………………………………………….9 2. ABSTRACT …………………………………………………………………………………………………….……………..….10 3. INTRODUCCIÓN …………………………………………………………………………………………….…………………11 4. PLANTEAMIENTO DEL PROBLEMA…………………………….…………………………………………………………………………………………11 5. OBJETIVOS ……………………………………………………………………………………………………………………….12 6. MARCO TEÓRICO ……………………………………………………………………………………………………………..13 7. MARCO REFERENCIAL ……………………………………………………………………………………………….……..15 8. MARCO LEGAL ……………………………………………………………………………………………………………...….16 9. UBICACIÓN DEL PROYECTO ………………………………………………………………………………………………16 10. METODOLOGÍA ………………………………………………………………………………………………………………..17 11. RESUMEN DE CANTIDADES ESTRUCTURALES ……………………………………………………………………42 12. CONCLUSIONES ………………………………………………………………………………………………………………..42 13. RECOMENDACIONES ……………………………………………………………………………………………….……....43 14. REFERENCIAS BIBLIOGRÁFICAS ……………………….…………………………………………………………….….43. Tabla de ilustraciones Ilustración 1 fuente wikipedia ..................................................................................................................... 13 Ilustración 2 Google maps ........................................................................................................................... 15 Ilustración 3Google maps ............................................................................................................................ 16 Ilustración 4 Plano N°1 ................................................................................................................................ 17 Ilustración 5 Plano N° 2 ............................................................................................................................... 18 Ilustración 6 Plano N° 3 ............................................................................................................................... 18 Ilustración 7Fuente propia .......................................................................................................................... 19 Ilustración 8 Fuente propia ......................................................................................................................... 19 Ilustración 9 Fuente propia ......................................................................................................................... 20 Ilustración 10 Fuente propia ....................................................................................................................... 20 Ilustración 11 fuente propia ........................................................................................................................ 21 Ilustración 12 fuente Propia ........................................................................................................................ 21 Ilustración 13 Fuente Propia ....................................................................................................................... 22 Ilustración 14 Fuente propia ....................................................................................................................... 22 Ilustración 15 Fuente propia ....................................................................................................................... 23 Ilustración 16 Fuente propia ....................................................................................................................... 23 Ilustración 17 Fuente Propia ....................................................................................................................... 24 Ilustración 18 Fuente propia ....................................................................................................................... 24 Ilustración 19 Fuente Propia ....................................................................................................................... 25 pág. 7.

(8) Ilustración 20 Fuente Propia ....................................................................................................................... 25 Ilustración 21 Fuente Propia ....................................................................................................................... 26 Ilustración 22 Fuente propia ....................................................................................................................... 26 Ilustración 23 Fuente propia ....................................................................................................................... 27 Ilustración 24 Fuente propia ....................................................................................................................... 27 Ilustración 25 Fuente Propia ....................................................................................................................... 28 Ilustración 26 Fuente propia ....................................................................................................................... 28 Ilustración 27 Fuente propia ....................................................................................................................... 29 Ilustración 28 Fuente propia ....................................................................................................................... 29 Ilustración 29 Fuente propia ....................................................................................................................... 30 Ilustración 30 Fuente propia ....................................................................................................................... 30 Ilustración 31 Fuente propia ....................................................................................................................... 31 Ilustración 32 fuente propia ........................................................................................................................ 31 Ilustración 33 Fuente propia ....................................................................................................................... 32 Ilustración 34 fuente propia ........................................................................................................................ 32 Ilustración 35 fuente propia ........................................................................................................................ 33 Ilustración 36 fuente propia ........................................................................................................................ 33 Ilustración 37 fuente propia ........................................................................................................................ 34 Ilustración 38 Fuente propia ....................................................................................................................... 34 Ilustración 39 Fuente propia ....................................................................................................................... 34 Ilustración 40 fuente propia ........................................................................................................................ 35 Ilustración 41 fuente propia ........................................................................................................................ 35 Ilustración 42 fuente propia ........................................................................................................................ 36 Ilustración 43 fuente propia ........................................................................................................................ 36 Ilustración 44 fuente propia ........................................................................................................................ 37 Ilustración 45 fuente propia ........................................................................................................................ 37 Ilustración 46 fuente propia ........................................................................................................................ 38 Ilustración 47 fuente propia ........................................................................................................................ 38 Ilustración 48 fuente propia ........................................................................................................................ 39 Ilustración 49 fuente propia ........................................................................................................................ 39 Ilustración 50 fuente propia ........................................................................................................................ 40 Ilustración 51 fuente propia ........................................................................................................................ 40 Ilustración 52 fuente propia ........................................................................................................................ 41 Ilustración 53 fuente propia ........................................................................................................................ 41 Ilustración 54 fuente propia ........................................................................................................................ 41 Ilustración 55 cuantía y volumen ................................................................................................................ 42. pág. 8.

(9) 1. RESUMEN. Desarrollar el presente trabajo como opción de grado fue fundamental para recopilar el avance obtenido mediante el proceso de practica social y empresarial, que se realizó en el sector cra 42 sector de Servimédicos barrio Barzal del municipio de Villavicencio – Meta, dando apoyo a la Gobernación del Meta con la supervisión de obra y al consorcio CONSTRUSIARK en la parte de interventoría específicamente, en la construcción de un muro de contención. Esta estructura tiene como función varias actividades constructivas como la elaboración de caisson a gran profundidad, por siguiente la elaboración de la zarpa y demás elementos pertenecientes a este que, por ende, cumplirá una función importante en el sector para el bien común de la comunidad y de todos los villavicenses. Esta práctica se realizó en alianza y en el marco del convenio de cooperación académica N° 483 firmado el 21 de abril del 2016, suscrito entre la Universidad Cooperativa de Colombia (UCC) y el Municipio de Villavicencio, fundamentado en el decreto N° 933 de 2013, emitido por el Ministerio de Protección Social, para el desarrollo de pasantías universitarias. La razón principal para optar por esta modalidad de grado es la adquisición de conocimientos prácticos además de los teóricos aprendidos en la universidad.. Palabras claves: muro de contención, caisson, zarpa.. pág. 9.

(10) 2. ABSTRACT. Developing this work as a degree option was essential to compile the progress obtained through the process of social and business practice, which was carried out in the sector 42 Servimédicos sector Barzal neighborhood of the municipality of Villavicencio - Meta, giving support to the Government of the Goal with the construction supervision and the CONSTRUSIARK consortium in the intervention part specifically, in the construction of a retaining wall. This structure has as a function several constructive activities such as the elaboration of caisson in great depth, for example the elaboration of the claw and other elements belonging to it that, therefore, will fulfill an important function in the sector for the common good of the community and of all the villavicenses. This practice was carried out in partnership and within the framework of the academic cooperation agreement No. 483 signed on April 21, 2016, signed between the Cooperative University of Colombia (UCC) and the Municipality of Villavicencio, based on decree No. 933 of 2013, issued by the Ministry of Social Protection, for the development of university internships. The main reason to opt for this degree modality is the acquisition of practical knowledge in addition to the theorists learned in the university.. Keywords: retaining wall, caisson, sails. pág. 10.

(11) 3. INTRODUCCIÓN. Los Muros de Contención son elementos constructivos que cumplen la función de cerramiento, soportando esfuerzos horizontales producidos por el empuje de tierras, además, debe también recibir los esfuerzos verticales trasmitidos a pilares, paredes de carga y forjados que apoyan sobre ellos. La mayoría de los muros de contención se construyen de hormigón armado, cumpliendo la función de soportar el empuje de tierras, generalmente en desmontes o terraplenes, evitando el desmoronamiento y sosteniendo el talud. A continuación, se evidenciará con registros fotográficos el trabajo realizado a través de la Agencia de Infraestructura del Meta (AIM), ha contratado al CONSORCIO INTERVENTORES CONSTRUSIARK, para hacerse cargo de la interventoría mediante el contrato No. 045 de 2017 en el proyecto No. 275 de 2016 “CONSTRUCCIÓN PUENTE SOBRE EL CAÑO MAIZARO SECTOR CRA 42 SERVIMÉDICOS BARRIO BARZAL, MUNICIPIO DE VILLAVICENCIO-META.” Este proyecto fue la base fundamental para desarrollar la practica social, empresarial y solidaria, la cual se ejecutó a partir del mes de mayo asistiendo los días hábiles, pero con un bajo rendimiento en obra logrando así no satisfacer rápidamente las horas exigidas por parte de la universidad terminando en el mes de octubre mis horas establecidas. 4. PLANTEAMIENTO DEL PROBLEMA. Para la ejecución del Contrato de obra 044 de 2017 y del proyecto No. 275 de 2016, “CONSTRUCCIÓN PUENTE SOBRE EL CAÑO MAIZARO SECTOR CRA 42 SERVIMÉDICOS BARRIO BARZAL, MUNICIPIO DE VILLAVICENCIO-META.”, se deberá efectuar una inspección de forma permanente para que todas las actividades se realicen de la mejor manera posible, colaborando en la solución de posibles inconvenientes que se puedan presentar en dicha obra.. La Gobernación del Departamento del Meta a través de la Agencia de Infraestructura del Meta (AIM), ha contratado al CONSORCIO INTERVENTORES CONSTRUSIARK, para hacerse cargo de la interventoría mediante el contrato No. 045 de 2017, compuesto de varios proyectos, pero que para el desarrollo de mi Practica Social, Empresarial y Solidaria he asignado el proyecto No. 275 de 2016 “CONSTRUCCIÓN PUENTE SOBRE EL CAÑO MAIZARO SECTOR CRA 42 SERVIMÉDICOS BARRIO BARZAL, MUNICIPIO DE VILLAVICENCIO-META.”.. Dentro de las actividades que se contrataron está: la construcción de un puente con pilotes ubicados cerca al caño Maizaro, muro de contención y previamente a este la elaboración de varios caisson. Todo esto teniendo en cuenta que, al realizarse la construcción del puente, teniendo los pilares cerca al caño Maizaro, con problemas de deslizamiento de las laderas cercanas y el crecimiento del mismo caño pág. 11.

(12) en épocas de invierno se dio la obligación de realizar un muro de contención para mitigar los daños que puedan ocasionar alguna creciente a la estructura del puente, además realizar los caisson oportunos por el tipo de terreno donde vamos a efectuar la obra.. 5. OBJETIVOS. Objetivo general:  Apoyo técnico de interventoría al proceso constructivo de muros de contención en el sector carrera 42 Servimédicos - Barzal. Objetivos específicos:  Analizar, verificar el seguimiento técnico que la interventoría da al proyecto en componente de la protección a la ladera sobre el sector a ejecutar  Generar y proponer estrategias que promuevan soluciones eficaces y eficientes a las dificultades o imprevistos que puedan presentarse en el componente de la protección de la ladera y riveras próximas al puente, sobre el caño Maizaro. pág. 12.

(13) 6. MARCO TEÓRICO. Muro de contención: Un Muro de Contención es aquel que se construye para evitar el empuje de tierras, por ello los mayores esfuerzos son horizontales. Los esfuerzos horizontales tienden a deslizar y volcar; la presión de las tierras está en función de las dimensiones y el peso de la masa de tierra; por otro lado, dichas dimensiones y peso dependen de la naturaleza del terreno y contenido de agua. Para lograr la estabilidad de un muro de contención, deben oponerse un conjunto de fuerzas que contrarresten los empujes horizontales y también los esfuerzos verticales transmitidos por pilares o paredes de carga, incluso las cargas de los forjados que apoyan sobre éstos. Deberá evitarse:  La caída del muro por efecto de su giro sobre una arista.  El deslizamiento paralelo a su asiento sobre el suelo. El muro contrarresta el empuje del terreno con:  Su peso propio.  El peso de la tierra sobre un elemento del muro (talón o puntera).. Ilustración 1 fuente Wikipedia. Arquitectura pura.  Muro de contención de contrafuerte / contrafuerte Los muros de contrafuerza son muros en voladizo reforzados con contrafuertes monolíticos con la parte posterior de la losa de muro y losa de base. Los contrapesos actúan como refuerzos de tensión y conectan la losa de la pared y la base para reducir las tensiones de flexión y corte. Para reducir los momentos de flexión en paredes verticales de gran altura, se utilizan contrafuertes, espaciados a distancias entre sí iguales o ligeramente mayores que la mitad de la altura. Los contrafuertes se utilizan para muros altos con alturas superiores a 8 a 12 m. pág. 13.

(14) . Fases de Construcción de Muro de Contención de Hormigón Armado:.            . Replanteo Excavación y Movimiento de Tierras Elaboración de los caisson Descabezamiento del terreno Ejecución del Hormigón de Limpieza Colocación de la Armadura de la zarpa. Hormigonado de la zapata. Ejecutar el encofrado de la cara interior del muro (intradós). Colocación de la armadura del muro de contención. Encofrado de la cara exterior (extradós) Puesta en Obra y Vibrado del hormigón. Desencofrado.. . Sistema de Drenaje: Un punto importante a considerar es el temor de agua del terreno, ya que el ángulo de rozamiento interno de las tierras disminuye con el contenido de agua y aumenta el empuje.. La existencia de agua en el terreno puede producir reblandecimiento de la masa de tierra, modificando la estructura e incrementando el empuje. Para controlar y eliminar los riesgos posibles por acumulación de agua en la parte posterior del muro, se instala un sistema de drenaje.. Caisson: El pozo de cimentación (en francés caisson) es un tipo de cimentación semi profunda, utilizada en suelos blandos, donde no son adecuados las cimentaciones superficiales. Los caisson tiene gran similitud con los pilotes, la diferencia está en que los caisson son de mayor diámetro y casi siempre van construidas in situ. La particularidad del pozo de cimentación es la de que se va construyendo a medida que se va hundiendo en el terreno. Este tipo de cimentación se requiere muchas veces soportar cargas horizontales o inclinadas adicionales a la carga vertical, en corrientes de agua de gran velocidad y profundas, como ocurre en las pilas para puentes sobre ríos que tienen que soportar una carga lateral por fuerza de viento en la superestructura, de la tracción de los vehículos que usan el puente, de las corrientes en el río y algunas veces de escombros flotantes o hielo.. pág. 14.

(15) 7. MARCO REFERENCIAL Villavicencio está situada en el Piedemonte de la Cordillera Oriental, al noroccidente del departamento del Meta, en la margen izquierda del río Guatiquía. Presenta un clima cálido y muy húmedo, con temperaturas medias de 27 °C. Es la capital del departamento del Meta y el centro del comercio de los llanos orientales por lo cual en la ciudad se albergan las oficinas principales de la gobernación del meta, de las empresas que prestan los servicios básicos tales como Electrificadora del Meta, Empresa de Acueducto y Alcantarillado del Meta, Llanogas; también se encuentra la sucursal del Banco de la república de Colombia y de la Cámara de Comercio..  Visión de la gobernación del Meta. El Departamento del Meta a partir de su modernización institucional y en el marco de sus competencias constitucionales y legales, atenderá de manera prioritaria las demandas que efectúe su población, con el fin de eliminar diferencias y cerrar brechas a partir de acuerdos, alianzas y convenios que permitan elevar la calidad de vida, dinamizar el desarrollo económico del departamento con la participación de todos los actores, de acuerdo las políticas contenidas en el plan de desarrollo económico y social..  Misión de la gobernación del Meta. El Meta alcanzará en 2019 mejores indicadores de desarrollo humano, tendrá nuevas perspectivas económicas; será una potencia nacional en agroindustria y turismo; se convertirá en un territorio de paz y reconciliación; mostrará mayores índices de inclusión social; valorará su potencial pluriétnico y multicultural; y mejorará sus resultados en equidad y sostenibilidad.. Ilustración 2 Google maps. pág. 15.

(16) 8. MARCO LEGAL. reglamento colombiano de construcción sismo resistente NRS-10, Titulo H. El Reglamento Colombiano de construcción sismo resistente NRS-10 es el reglamento estructural a un sismo sea conveniente y asegure las vidas humanas. Dentro del cual, se encuentra el Titulo H que “establece criterios básicos para realizar estudios geotécnicos de edificaciones, basados en la investigación del subsuelo y las características arquitectónicas y estructurales de las edificaciones, con el fin de proveer las recomendaciones geotécnicas de diseño y construcción de excavaciones y rellenos, estructuras de contención, cimentaciones, rehabilitación o reforzamiento de edificaciones existentes y la definición de espectros de diseño sismo resistente, para soportar los efectos por sismos y por otras amenazas geotécnicas desfavorables”. ((Reglamento Colombiano de Construcción Sismo Resistente NRS-10, Titulo H). Reglamento Colombiano de construcción sismo resistente NSR-10, TITUTO C. El titulo C dicta todas las reglas para todo concreto usado con propósitos estructurales incluyendo el concreto simple y el concreto reforzado. El diseño de los muros de contención deben diseñarse conforme a esta norma y título, además cuando los muros o elemento de contención están conectados o le dan apoyo al sistema de resistencia sistema de la edificación, las conexiones entre el sistema de contención y el sistema de resistencia sísmica deben cumplir con el título A y deben tomarse todas las precauciones para que los elementos de contención tengan un comportamiento compatible con el grado de disipación de la energía en el rango inelástico propio del sistema de resistencia sísmica de la edificación.. 9. UBICACIÓN DEL PROYECTO. Ilustración 3Google maps. pág. 16.

(17) Ejecutando la practica social y empresarial establecida como modalidad de grado por la universidad cooperativa de Colombia, se realizaron las actividades en la cra 42 sector Servimédicos- Barzal 10. METODOLOGÍA Ejecutando la practica social y empresarial establecida como modalidad de grado por la universidad cooperativa de Colombia, se realizó un apoyo a la Gobernación del Meta y al consorcio Construsiark en actividades específicamente de interventoría que son la supervisión de obra, en este caso en la construcción del muro de contención, tomando de referencia los diseños y especificaciones respectivos.  Supervisión de obra: teniendo en cuenta que supervisar es controlar y verificar que todo esté bajo las normas, en este caso se hizo el acompañamiento y supervisión a la actividad del proceso constructivo del muro de contención en el sector cra 42 Servimédicos barrio barzal, municipio de Villavicencio-Meta  A. B. C.. Procedimiento de la supervisión de obra: Revisión del contrato y tiempo de ejecución de la obra Acompañamiento durante la ejecución de la obra Toma de registro fotográfico. . Revisión de la información suministrada en obra.. A partir de la información suministrada en obra se realizó la revisión de los estudios previos de planos que permitieron dar a conocer acerca del proyecto.. Ilustración 4 Plano N°1. pág. 17.

(18) El estudio de suelos recomienda un tipo de cimentación de acuerdo con las condiciones del terreno y el uso que va a brindar la estructura. Describiendo el terreno y el tipo de suelo que en este caso es un suelo tipo D con un asentamiento de Slump 6 cm (normal) se plantearon, se diseñaron en el plano estructural y se realizó en obra 8 Caisson de 10.35 metros de profundidad metros más o menos a esta distancia es que se encuentra el estrato resistente o suelo estable para resistir las cargas de la estructura, con un diámetro de 1.20 metros.. Ilustración 5 Plano N° 2. . Despiece del muro.. Ilustración 6 Plano N° 3.  pág. 18. Despieces de contrafuerte -isométrico general de muros de contención.

(19)  Supervisión de los procesos constructivos Se procede a replanteo con ayuda de la topografía la localización y nivelación de los Caisson en el lugar tomando como referencia los ejes definidos en los planos estructurales. Una vez se termina el trazado en el suelo se inicia el proceso de excavación y armado de los anillos de concreto reforzado.. Ilustración 7Fuente propia. Ilustración 8 Fuente propia. pág. 19.

(20) Ilustración 9 Fuente propia. Lo primero que se hace es verificar los niveles y plomos para poder armarla formaleta del primer anillo. Se ubican las varillas verticales que arman el círculo a esto se le traslapan los anillos de refuerzo, por último se amarran unos con otros en todo los punto de intersección con alambre negro. Las formaletas pueden ser metálicas o de madera dependiendo de la disponibilidad del material y del tamaño del caisson, en este caso son metálicas. Para cualquier proceso de concreto fundido en el sitio se deben a engrasar las formaletas antes para facilitar el retiro una vez el concreto se haya endurecido.Se ubican las formaletas una por una armando el círculo, después éstas aseguran con parales para darle una mayor rigidez a esta estructura temporal y finalmente se verifica las medidas de acuerdo con los planos.. Ilustración 10 Fuente propia. pág. 20.

(21) Ilustración 11 fuente propia. Ilustración 12 fuente Propia. pág. 21.

(22) Ilustración 13 Fuente Propia. Una vez el concreto se ha endurecido se procede a retirar las formaletas de este primer anillo, de este punto en adelante el proceso se repite para los anillos siguientes. A partir del tercer anillo hay que ubicar un sistema simple de molinetes en los diferentes caisson para poder sacar la tierra con baldes y una motobomba para extraer agua del terreno porque ya está muy profundo. Ilustración 14 Fuente propia. pág. 22.

(23) Ilustración 15 Fuente propia. Ilustración 16 Fuente propia. En este punto suelen ocurrir imprevistos cómo: encontrar rocas en el terreno, que hay que demoler con la ayuda de un machín mecánico.. pág. 23.

(24) Ilustración 17 Fuente Propia. Ilustración 18 Fuente propia. Esto sea así de manera progresiva y a medida que van excavando van haciendo cada anillo hasta llegar a la profundidad planteada en el plano estructural. En promedio cada anillo tiene un metro de profundidad, esta medida ésta por las dimensiones de las formaletas metálicas y también porque garantiza que cuando se vierte en concreto en cada anillo este alcanza a ser vibrado mecánicamente en su totalidad. A continuación, mostrare fotografías del proceso constructivo de todos los caisson hasta completar los 10.35m de profundidad.. pág. 24.

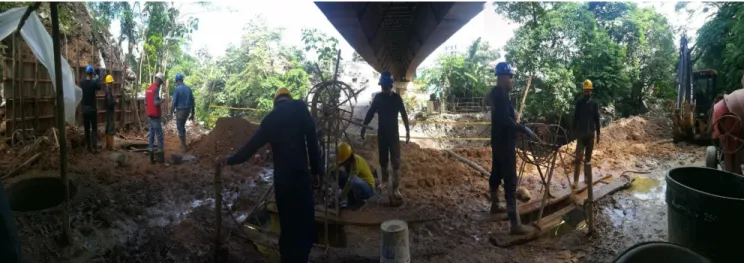

(25) Ilustración 19 Fuente Propia. Ilustración 20 Fuente Propia. pág. 25.

(26) Ilustración 21 Fuente Propia. Ilustración 22 Fuente propia. Después de terminado el proceso de construcción de los anillos de cada uno de los Caisson sigue el armado de la canasta de refuerzo, trabajo realizado fuera del sitio, la cual se arma la estructura cilíndrica general de los refuerzos, luego esta se sube y se ubica al interior del Caisson con la torre grúa. Finalmente se bajan más varillas de refuerzo para terminarla de armar en el sitio con mayor precisión. Esta estructura constituye refuerzo principal del fuste del Caisson ósea su elemento central.. pág. 26.

(27) Ilustración 23 Fuente propia. Ilustración 24 Fuente propia. Al igual que los anillos la fundida de los Caisson también es en el sitito en este caso, el concreto es llamado tremí de 4000 PSI. Para este proceso se utiliza un embudo provisional y un tuvo que llegar hasta el fondo de la excavación partidos cada 3.5 metros, pero unidos entre sí, lo cual la mezcladora vierte allí el concreto y éste va llenando el Caisson hasta el nivel apropiado dejando cierto punto de las varillas verticales descubierta, luego del secado del concreto se procede al descabezado de 1m.. pág. 27.

(28) Ilustración 25 Fuente Propia. Ilustración 26 Fuente propia. pág. 28.

(29) Ilustración 27 Fuente propia. Ilustración 28 Fuente propia. pág. 29.

(30) Ilustración 29 Fuente propia. Ilustración 30 Fuente propia. Una vez se termine el descabezado de todos los Caisson y del terreno del proyecto se puede proceder al siguiente paso de construcción lo cual consiste limpiar la zona y aplicar el concreto de limpieza donde quedará nuestra zarpa, lo cual tendrá dos metros de ancho en toda la zona, pero en los caisson 4 y 5 que están ubicados a 2.10 metros de la zarpa lo cual también tienen que estar cubierto por el concreto de limpieza. pág. 30.

(31) Ilustración 31 Fuente propia. Ilustración 32 fuente propia. Luego de terminar de aplicar el concreto de limpieza seguimos con colocar los aceros y realizar los amarres correspondientes de la primera capa interna y externa de la zarpa.. pág. 31.

(32) Ilustración 33 Fuente propia. Ilustración 34 fuente propia. pág. 32.

(33) . Capa externa de acero de la zarpa la cual debe estar a 0.50 metros de la cara interna.. Ilustración 35 fuente propia. Ilustración 36 fuente propia. Cuando se estaba terminando de armar toda la estructura de acero de la zarpa, se presentó un accidente en la cual hubo un deslizamiento de tierra de las laderas afectando nuestra estructura armada, lo cual tuvimos que repararla y nuevamente ajustar el acero en la zona.. pág. 33.

(34) Ilustración 37 fuente propia. Ilustración 38 Fuente propia. Luego de reparar el acero afectado se inició el proceso de instalar los aceros de los contrafuertes y los aceros pantalla del muro de contención, además, se realizó la instalada de las formaletas en este caso fueron camillas de madera alrededor de la zona, luego de esto se realizó la fundida de la zarpa y se realizó previamente la nivelación.. Ilustración 39 Fuente propia. pág. 34.

(35) Ilustración 40 fuente propia. Ilustración 41 fuente propia. pág. 35.


(37) Ilustración 44 fuente propia. Luego de haber fundio y secado el concreto de 4000 psi con acelerante, se procedio a desencodrar y empezar a colocar los aceros faltantes en la pantalla del muro de contension y procedente a esto se inicia a colocar la formaleta. La fundida de los muros la dividieron en dos partes entonces la primera fundida fue de 4 metros desde la zarpa.. Ilustración 45 fuente propia. pág. 37.


(39) Ilustración 48 fuente propia. Ilustración 49 fuente propia. Luego de terminar la fundida y del secado del concreto fluido de 4000 psi acelerado, se procede a terminar la armadura del acero del tramo M.1, procedente a esto el encofrado y la fundida.. pág. 39.


(41) Ilustración 52 fuente propia. Ilustración 53 fuente propia. Ilustración 54 fuente propia. pág. 41.

(42) 11. RESUMEN DE CANTIDADES ESTRUCTURALES. Ilustración 55 cuantía y volumen. 12. CONCLUSIONES.  Luego del tiempo cursado durante este proceso de pasantías y la realización de este trabajo escrito se pudo llegar a la conclusión que el objetivo inicial es de adquirir conocimientos, ayudar al consorcio Construsiark en un apoyo técnico y por ende a la comunidad villavicense.  Se puede evidenciar que se brindó un apoyo hasta cierto punto a la supervisión técnica en la parte operativa, en la obra del contrato 275 de 2016, corroborando que se estuviera cumpliendo con la normatividad, y que los procesos se estuvieran ejecutando de manera correcta. 13. RECOMENDACIONES  Es de suma importancia que haya una figura de supervisión en la obra ya que así se puede llevar con detalle un control de lo que sucede a diario, con eso si llegan a haber imprevistos o surgen inconvenientes, se le podrá dar una solución de forma rápida y convenientemente eficaz.. 14. REFERENCIAS BIBLIOGRAFICAS    . pág. 42. https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/8titulo-h-nsr-100.pdf https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/3titulo-c-nsr-100.pdf https://www.construmatica.com/construpedia/Muros_de_Contenci%C3%B3n_(estructura) https://www.construmatica.com/construpedia/Construcci%C3%B3n_de_un_Muro_de_Contenc i%C3%B3n.

(43)  https://cortequipos.com/pilotes-y-cimentaciones/caisson-sus-diferentes-tipos-y-beneficios-enlas-cimentaciones/  https://escuelaonlineparaarquitectos.com/tutoriales-de-construccion/como-se-construye-uncaisson-keison/#.XcMUAjMzbIU. pág. 43.
