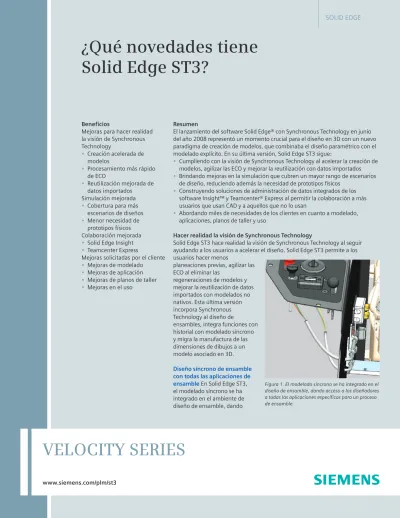

¿Qué novedades tiene Solid Edge ST3?
www.siemens.com/plm/st3
VELOCITY SERIES
Beneficios
Mejoras para hacer realidad la visión de Synchronous Technology
• Creación acelerada de modelos
• Procesamiento más rápido de ECO
• Reutilización mejorada de datos importados
Simulación mejorada
• Cobertura para más escenarios de diseños
• Menor necesidad de prototipos físicos Colaboración mejorada
• Solid Edge Insight
• Teamcenter Express
Mejoras solicitadas por el cliente
• Mejoras de modelado
• Mejoras de aplicación
• Mejoras de planos de taller
• Mejoras en el uso
Resumen
El lanzamiento del software Solid Edge® con Synchronous Technology en junio del año 2008 representó un momento crucial para el diseño en 3D con un nuevo paradigma de creación de modelos, que combinaba el diseño paramétrico con el modelado explícito. En su última versión, Solid Edge ST3 sigue:
• Cumpliendo con la visión de Synchronous Technology al acelerar la creación de modelos, agilizar las ECO y mejorar la reutilización con datos importados
• Brindando mejoras en la simulación que cubren un mayor rango de escenarios de diseño, reduciendo además la necesidad de prototipos físicos
• Construyendo soluciones de administración de datos integrados de los software Insight™ y Teamcenter® Express al permitir la colaboración a más usuarios que usan CAD y a aquellos que no lo usan
• Abordando miles de necesidades de los clientes en cuanto a modelado, aplicaciones, planos de taller y uso
Hacer realidad la visión de Synchronous Technology
Solid Edge ST3 hace realidad la visión de Synchronous Technology al seguir ayudando a los usuarios a acelerar el diseño. Solid Edge ST3 permite a los usuarios hacer menos
planeaciones previas, agilizar las ECO al eliminar las
regeneraciones de modelos y mejorar la reutilización de datos importados con modelados no nativos. Esta última versión incorpora Synchronous Technology al diseño de
ensambles, integra funciones con historial con modelado síncrono y migra la manufactura de las dimensiones de dibujos a un modelo asociado en 3D.
Diseño síncrono de ensamble con todas las aplicaciones de ensamble En Solid Edge ST3, el modelado síncrono se ha integrado en el ambiente de diseño de ensamble, dando
Figura 1. El modelado síncrono se ha integrado en el diseño de ensamble, dando acceso a los diseñadores a todas las aplicaciones específicas para un proceso de ensamble.
montura del rodamiento, de manera que el cambio en uno actualiza a los otros (consulta la figura 2). Los usuarios pueden elegir selectivamente cuáles relaciones que se capturan (permitiendo control) o aplicar todas las relaciones para hacer cambios altamente automatizados en múltiples partes.
Ambiente de modelado de partes integradas Solid Edge ST3 ahora brinda un ambiente de diseño integrado que deja que los usuarios agreguen funciones con historial a diseños síncronos para capacidades de modelado ilimitadas. Para la creación de modelos, Synchronous Technology forma la base del diseño y permite que los usuarios agreguen funciones con historial para los pasos tipo proceso, como operaciones de molde/máquina o incluso superficies para crear diseños estilizados. Las ediciones de las características síncronas se basan en una solución síncrona para modificaciones flexibles rápidas; cualquier paso con historial agregado se actualiza automáticamente.
La figura 3 muestra la conicidad que es modificada con una edición síncrona y funciones con historial, como la superficie que se adapta a la nueva forma.
En Solid Edge ST3, un solo archivo puede contener tanto las funciones síncronas como las funciones con historial. Esto permite que los diseñadores usen los métodos existentes mientras que aprovechan las características síncronas con mayor flexibilidad. Los Figura 3. Se le agregan operaciones con historial a un diseño síncrono, como una superficie estilizada.
Se pueden hacer ediciones precisas alterando dimensiones o arrastrando superficies; las curvas guía de superficies de conexión BlueDots se pueden manipular eliminando la necesidad de comprender una construcción de modelos antes de la
modificación.
Figura 2. El comando de Creación de relaciones entre partes permite a los diseñadores establecer una asociatividad parte por parte antes, durante o después del proceso de modelado, facilitando diseños automatizados sin planeación previa.
acceso a los diseñadores a todas las aplicaciones de ensamble para realizar prototipos digitales. Los diseñadores pueden modelar partes en el contexto de un ensamble e inmediatamente desarrollar trayectos de tubería, estructuras y arneses usando estas aplicaciones comprobadas como específicas para el proceso. Para realizar un diseño de ensamble, las
características del ensamble y las familias de ensambles se pueden usar en todos los modelos con funciones con historial o síncronas. La figura 1 muestra una recopilación de partes con características síncronas que se usan en conjunto con aplicaciones de ensamble. Se usa un rápido arrastre de características síncronas para redefinir las ubicaciones de orificios e impulsar una actualización para los arneses.
Diseño síncrono de ensamble con asociatividad parte por parte El modelado síncrono de ensamble ahora ofrece una completa asociatividad parte por parte. Los diseñadores pueden hacer que una parte impulse a otra antes, durante o después del proceso de modelado. Incluso las partes importadas pueden impulsar o ser impulsadas de otros componentes sin planeación previa ni remodelación de diseño.
Un nuevo comando de Creación de relaciones entre partes reconoce automáticamente la geometría similar entre geometría importada o síncrona, y crea una relación que las vincula. Por ejemplo, varios barrenos se pueden relacionar automáticamente en la placa de montaje con sus equivalentes de la
Interés en:
Leutenegger + Frei AG Resultados:
• Tiempo de diseño reducido de 3 semanas a 1 día
• Se incurre en menos errores e interferencias de partes
“Al utilizar Solid Edge con Synchronous Technology, pudimos reducir los tiempos de diseño que tomaban entre dos o tres semanas a un solo día”.
Marco Petrillo
Director del Proyecto IT
modelos ahora pueden contener funciones con historial y síncronas, lo que permite que los diseñadores muevan selectivamente las características ordenadas a síncronas. Esta funcionalidad mantiene los procesos establecidos mientras que aprovecha el poder síncrono cuando es necesario. Por ejemplo, las características que definen la forma base de una parte pueden pasar a ser síncronas para obtener un modelado más flexible y rápido, pero las representaciones simplificadas, operaciones posteriores de maquinado, funciones de superficies o redondeos complejos pueden mantenerse con historial. En la figura 4, para simplificar el giro de soportes verticales, las características creadas originalmente con funciones con historial pueden pasar a ser síncronas para un arrastre rápido. Las operaciones de maquinado, como redondeos y barrenos
Figura 4. Los diseñadores pueden mover selectivamente las características que definen la forma base a síncronas para un modelado más rápido, pero manteniendo algunas funciones con historial.
Los ajustes de diseño ahora se pueden realizar de manera flexible y rápida con Synchronous Technology. Las dimensiones que llevan a 3D se pueden aplicar a un modelo en 3D o en Live Sections en 2D, mientras que Live Rules mantiene la intención del diseño.
Otras emocionantes mejoras incluyen visualizaciones de procesamiento posterior mejoradas con planos de recorte. Esto permite que los diseñadores vean lo que sucede “dentro” del modelo. Ahora está disponible un completo soporte API para automatizar las tareas de simulación común.
Para replicar estudios de diseño similares, se pueden copiar o arrastrar a otros estudios cargas, restricciones y controles de malla.
aprovechar modelados síncronos flexibles rápidos y más ajustes para mejorar la calidad del producto.
Mejorar la definición del análisis en ST3, Solid Edge Simulation incluye restricciones y cargas adicionales para simular más escenarios de diseño. Las nuevas
funcionalidades facilitan las cargas de torque, cargas de rodamientos, conexiones con pernos y restricciones de clientes. El ambiente integrado de diseño ofrece simulación a más usuarios al permitir que los modelos existentes usen la simulación directamente. Los diseños síncronos tienen a su disposición la simplificación de modelos, lo que les ofrece resultados más rápido sin comprometer la precisión.
aplicados al modelo síncrono, pueden mantenerse como una operación con historial.
Migración desde dimensiones de dibujos en 2D a modelos en 3D Solid Edge ST3 puede tomar las dimensiones de
manufactura definidas en un dibujo en 2D y transformarlas en dimensiones editables en 3D en modelos asociados importados a 3D.
Las dimensiones de manufactura clave, como una altura general, mantienen el control, no el modelo preliminar ni las dimensiones de bosquejo. El comando Create 3D transfiere dimensiones de las vistas de dibujos (como ortogonal, auxiliar y detalle) a su modelo en 3D. Las dimensiones recién agregadas están listas para ediciones y la intención
geométrica perdida se mantiene con Live Rules, conservando así la intención del diseño. Los usuarios simplemente abren un dibujo en 2D, especifican una vista e identifican un modelo en 3D. Solid Edge ST3 aplica las dimensiones 2D a 3D, permitiendo ediciones inmediatas en 3D.
Simulación de ingeniería para más usuarios
Las nuevas funcionalidades en Solid Edge Simulation permiten que los diseñadores validen más escenarios, reduciendo así los prototipos físicos. Estas funcionalidades también permiten que los diseñadores obtengan resultados más rápido y aceleren los tiempos de desarrollo, además de
Figura 5. Solid Edge ST3 permite a los diseñadores aprovechar mejor los modelos en 3D de proveedores o clientes, al crear dimensiones editables que llevan a 3D a modelos importados de dibujos asociados en 2D.
Figura 6. La simplificación de modelos elimina los detalles innecesarios de estudios de simulación y, junto con las ediciones síncronas, te permite hacer más ajustes de diseño, lo que mejora la calidad y reduce los costos.
Figura 7. Más cargas y restricciones facilitan estudios
de diseños del mundo real, mientras que los modelos simplificados aceleran los resultados. Synchronous Technology permite ajustes rápidos de diseño.
Interés en:
Modern Mechanical Fab, Inc.
Resultados:
• Las cuentas de PE se reducen en un 50%
• Colaboración de ingeniería hasta un 25%
• Costos de materiales bajan en un 10%
“Luego de agregar Solid Edge Simulation, la cuenta de nuestro ingeniero profesional externo bajó.”
John Fillion Ingeniero Mecánico
Figura 10. Los diseñadores ahora pueden especificar los números de elementos en ensambles con Solid Edge que se propagan a los planos de taller.
todas las áreas del producto, incluidos su modelado, las aplicaciones, los planos de taller y las capacidades de facilidad de uso. Los usuarios verán mejoras en la productividad que van desde métodos de diseño existentes hasta Synchronous Technology avanzada. En las siguientes subsecciones se analizan sólo unas pocas de las principales mejoras.
Diseño de ensambles Ahora es posible establecer los números de elementos del componente del ensamble e incluir
automáticamente las listas de partes durante la creación del dibujo. Puedes especificar los números de elementos en las primeras etapas del proceso de diseño. Esto permite que los diseñadores identifiquen mejor los componentes claves de los dibujos. Ahora se muestran ligas parte por parte en el
explorador de ensamble, lo que te da la capacidad de comprender rápidamente las relaciones entre partes, incluso si los archivos se abren fuera de contexto. También puedes inmovilizar y movilizar ligas parte por parte para probar diferentes conceptos de diseño.
con un sistema integrado de administración de proyectos y tareas. Esto permite que los administradores realicen seguimiento de proyectos directamente en SharePoint con archivos CAD reales. Otra funcionalidad existente de SharePoint 2010 brinda herramientas de reportes de negocios que pueden aprovechar la información de datos CAD mediante Insight. Al usar modelos Solid Edge, los usuarios pueden calcular los costos y analizar la composición de productos con PowerPivot, una tabla dinámica integrada basada en Excel.
Teamcenter Express preconfigurado cPDM Teamcenter Express es un ambiente de administración de datos de productos preconfigurado (cPDM) que ofrece una fácil implementación para un rápido retorno de inversión. Teamcenter Express soporta multi‑CAD, las necesidades de varios sitios de las organizaciones de manufactura de la actualidad.
El editor de estructura de Teamcenter Express ahora se ha transformado en una aplicación independiente que permite el desarrollo rápido de la estructura de un producto o la lista de materiales (BOM) fuera del sistema CAD. Esta herramienta la pueden usar personas que no son diseñadores, como especialistas en configuración de productos, administradores e ingenieros de ventas. La estructura del producto se puede convertir fácilmente en un ensamble de Solid Edge en cualquier momento e incorporar
componentes físicos o virtuales.
Entrega para miles de solicitudes de clientes en todo el producto
Solid Edge ST3 agrega profundidad y solidez al abordar miles de mejoras para los clientes en Los reportes de simulación también se han
mejorado de manera que se pueden escribir en formatos de documentos Microsoft Word (.doc y .docx) y Adobe (.pdf).
Colaboración mejorada mediante Insight y Teamcenter Express
Solid Edge ST3 sigue incorporando su solución PDM escalable para satisfacer las necesidades de sus clientes sin importar el tamaño de la empresa. Nuestras soluciones fáciles de implementar incluyen funcionalidades para seguridad, almacenamiento y búsqueda de archivos; administración del flujo de trabajo completo e integración de datos de diseño con otros procesos de negocios.
Administración de datos de productos de Solid Edge Insight con Microsoft
SharePoint 2010 Solid Edge Insight es un sistema de administración de datos completamente integrados que ofrece funcionalidades PDM que se vuelven transparentes usando SharePoint. Lanzado por primera vez en 2001, fue la primera solución de administración de datos CAD basada en SharePoint. En la actualidad, cuenta con miles de usuarios en todo el mundo. Insight ha probado ser eficaz en la administración de datos de diseño con gastos generales mínimos.
Solid Edge Insight ahora trabaja con SharePoint 2010, aprovechando muchas funcionalidades nuevas. SharePoint incluye herramientas de colaboración integradas que permiten que los usuarios compartan información con manufactura, clientes y proveedores. Los usuarios de Insight cuentan
Figura 8. En ST3, Solid Edge Insight soporta la última oferta de SharePoint 2010, lo que a su vez facilita una mejor colaboración.
Figura 9. Los administradores pueden desarrollar fácilmente una estructura de productos fuera de Solid Edge con un editor de estructura de productos independiente.
Interés en:
Reading Bakery Systems Resultados:
• Productividad del diseño hasta un 63%
• Producción de dibujos en 2D de 3.2 horas a 1.2 horas
“Insight permite la reutilización de los datos de diseño en una mayor extensión dado que podemos encontrar la información existente y podemos confiar en ella.”
Michael Cox
Administrador de tecnología de la información
traducirá a DXF como una fuente stick y en una capa separada para la fácil identificación de un software de manufactura. Las
bibliotecas de materiales también se han mejorado para vincular mejor un calibrador al tipo de material.
Dimensiones de PMI Los usuarios ahora pueden editar directamente el valor de las dimensiones de la información de
manufactura de productos (PMI) durante la colocación y bloquear estos valores para acelerar los flujos de trabajo. Estas
dimensiones se pueden colocar en puntos de silueta, puntos tangentes y vértices virtuales, además de usarse para controlar la
geometría, dándoles a los usuarios un control total de las formas y los tamaños de los modelos. Las dimensiones de control también se pueden colocar en puntos medios geométricos para un mayor control.
Aplicaciones de ensambles Ahora, el diseño de estructuras te permite usar cualquier punto clave para posicionar las secciones transversales; los bosquejos se pueden girar o invertir. Los elementos de estructuras ahora se pueden trabajar con patrones para reducir el tiempo de diseño.
Se cuenta con una nueva opción para controlar la forma en que se fusionan las superficies de estructuras colineales y tangentes. Los diseñadores de tuberías ahora pueden especificar la pendiente de los conductos para definir un leve aumento o caída en la elevación de una tubería de vapor y de drenaje. Los accesorios para tuberías se pueden girar gráficamente durante la colocación o las ediciones, dándoles a los usuarios total flexibilidad en la definición de la orientación de válvulas, pestañas y otros componentes. Los elementos de tuberías se pueden trabajar con patrones, reduciendo así el tiempo de diseño.
Además, una nueva opción en Live Rules brinda bloqueo de la geometría de los planos de referencia base, manteniendo las
superficies planares con los planos, cilindros base, conos coaxiales y los ejes base. Los usuarios cuentan con un nuevo comando para compensar un borde de una superficie que los ayuda a dividir superficies o crear líneas tangentes de retención para combinaciones avanzadas. Se cuenta con mejoras al comando de medición en 3D para facilitar mejores informes, retroalimentación más gráfica y mediciones acumulativas y de autenticación mutua.
Diseño de sheet metal Los diseñadores de sheet metal cuentan con opciones de esquinas cerradas nuevas en Solid Edge ST3 que incluyen soportes para esquinas ingleteadas, cuadradas., con forma de U y V, dejando que los usuarios creen prácticamente cualquier tipo de esquina.
Cuando los diseñadores necesitan escribir en un modelo de sheet metal, pueden usar el nuevo comando de grabado para escribir números de partes o instrucciones en superficies que se pueden grabar con máquinas de corte láser. El texto grabado se Las configuraciones de visualización de
ensambles ahora se orientan a la tabla y las configuraciones de ensambles están disponibles en los ambientes de parte o sheet metal.
Modelado de partes Para los usuarios de modelado síncrono, ahora se soportan familias de partes. Los diseñadores pueden especificar anulaciones de miembros para Live Rules, valores de dimensión y relaciones de modelos en 3D.
Figura 12. La familia de partes se extiende al
modelado síncrono con anulaciones
específicas para Reglas Activas, valores de dimensión y relaciones de modelos.
Figura 13. Los diseñadores ahora pueden compensar y bordear para simplificar la creación de una línea tangente de retención.
Figura 14. Se cuenta con más opciones de esquinas cerradas, como estas formas en U. El comando de grabado permite a los diseñadores grabar los números de partes en modelos durante las operaciones de corte con láser.
Figura 15. Nuevas opciones de estructuras brindan más flexibilidad en el diseño para fusionar miembros de estructuras; que se pueden posicionar en puntos de anclaje predefinidos en cualquier punto geométrico clave.
Figura 11. Un administrador de configuración flexible nuevo ahorra tiempo en la configuración y el ajuste de visualizaciones de ensamble; permite aplicar configuraciones de visualizaciones múltiples de una vez.
definir la ubicación de sus comandos más útiles. Un nuevo menú radial personalizable permite acceso rápido a los comandos de uso común. La barra de comandos tiene la opción de formato horizontal que brinda el aspecto y la sensación de la famosa barra flotante SmartStep, que libera espacio en PathFinder.
La visualización para PathFinder ahora se puede mostrar en modo transparente, liberando la visualización para los usuarios de Windows 7. Los usuarios síncronos ahora tienen acceso rápido a las opciones en Live Rules con una nueva pantalla de aviso que aparece de manera transparente en la pantalla, siempre que se realiza una edición síncrona. Muchas otras capacidades también facilitan un desempeño más rápido. Las pruebas de desempeño para manipulaciones de vistas de partes pueden ser hasta 4 veces más rápidas, mientras que el ensamble puede ser hasta 10 veces más rápido.
Conclusión
Solid Edge ST3 sigue haciendo realidad la vi‑
sión de Synchronous Technology, cubre más escenarios con simulación y abre la colabora‑
ción a más usuarios. Al cubrir miles de solici‑
tudes de clientes, Solid Edge ST3 facilita un excelente equilibrio entre la innovación y la capacidad de un producto de satisfacer las necesidades de la comunidad de su usuario.
estructura de ensamble. Las columnas se pueden sumar para mostrar pesos de ensambles u otros resúmenes clave. La automatización de detalles de ensambles ha mejorado para que ahora se soporte la recuperación de dimensiones de ensambles.
El color de línea visible en las vistas de dibujos ahora se puede derivar del color del modelo en 3D, dándoles a los usuarios una rápida identificación de las partes clave.
Las vistas de dibujos en perspectiva ahora están disponibles permitiéndoles a los diseñadores crear vistas isométricas más atractivas visualmente. Para obtener un reporte rápido sobre una distancia, un diámetro o ángulo, se agregó la medición en 2D. Esta nueva funcionalidad también estará disponible en Solid Edge 2D Drafting, un producto gratuito. Los archivos de dibujos se pueden compartir en todos los idiomas mientras se visualizan correctamente todos los textos y las anotaciones; adicionalmente se agregó un soporte de zona durante la creación de vistas de dibujos, además de muchas otras funcionalidades.
Facilidad de Uso Mejorar la facilidad de uso de Solid Edge siempre recibe máxima prioridad y Solid Edge ST3 no es diferente. La barra flotante de comandos ahora se puede personalizar, permitiéndoles a los usuarios
