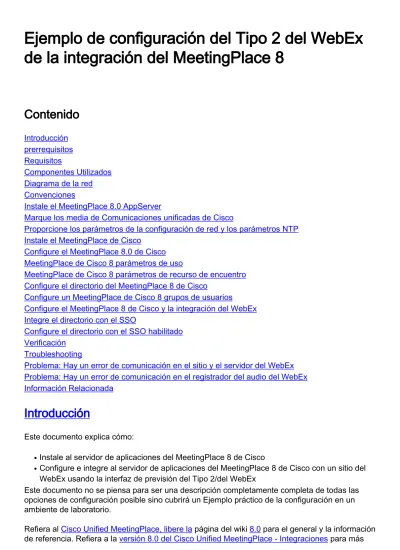

Ejemplo de configuración del Tipo 2 del WebEx
de la integración del MeetingPlace 8
Contenido
Introducción prerrequisitos Requisitos Componentes Utilizados Diagrama de la red ConvencionesInstale el MeetingPlace 8.0 AppServer
Marque los media de Comunicaciones unificadas de Cisco
Proporcione los parámetros de la configuración de red y los parámetros NTP Instale el MeetingPlace de Cisco
Configure el MeetingPlace 8.0 de Cisco MeetingPlace de Cisco 8 parámetros de uso
MeetingPlace de Cisco 8 parámetros de recurso de encuentro Configure el directorio del MeetingPlace 8 de Cisco
Configure un MeetingPlace de Cisco 8 grupos de usuarios
Configure el MeetingPlace 8 de Cisco y la integración del WebEx Integre el directorio con el SSO
Configure el directorio con el SSO habilitado Verificación
Troubleshooting
Problema: Hay un error de comunicación en el sitio y el servidor del WebEx Problema: Hay un error de comunicación en el registrador del audio del WebEx Información Relacionada
Introducción
Este documento explica cómo:
Instale al servidor de aplicaciones del MeetingPlace 8 de Cisco
●
Configure e integre al servidor de aplicaciones del MeetingPlace 8 de Cisco con un sitio del WebEx usando la interfaz de previsión del Tipo 2/del WebEx
●
Este documento no se piensa para ser una descripción completamente completa de todas las opciones de configuración posible sino cubrirá un Ejemplo práctico de la configuración en un ambiente de laboratorio.
Refiera al Cisco Unified MeetingPlace, libere la página del wiki 8.0 para el general y la información de referencia. Refiera a la versión 8.0 del Cisco Unified MeetingPlace - Integraciones para más
información sobre las integraciones del WebEx.
prerrequisitos
Requisitos
Aseegurese que usted tiene una comprensión básica de los protocolos de la Colaboración y de establecimiento de una red del MeetingPlace de Cisco.
Componentes Utilizados
La información en este documento se basa en el MeetingPlace 8. de Cisco.
La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si la red está funcionando, asegúrese de haber comprendido el impacto que puede tener cualquier comando.
Diagrama de la red
En este documento, se utiliza esta configuración de red:
Consulte Convenciones de Consejos Técnicos de Cisco para obtener más información sobre las convenciones sobre documentos.
Instale el MeetingPlace 8.0 AppServer
Marque los media de Comunicaciones unificadas de Cisco
Complete estos pasos para realizar un control de los media: Hay dos Cdes que usted utiliza para realizar la instalación:
Instalación y configuración del servidor de medios del hardware del Cisco Unified MeetingPlace
●
Instalación del servidor de aplicaciones del Cisco Unified MeetingPlace
●
El primer CD que usted inserta es el CD de la instalación y de la configuración del servidor de medios del hardware del Cisco Unified MeetingPlace. En la pantalla que aparece, media del control del tecleo.
Un control de los media se recomienda altamente para marcar los media de instalar antes de que usted proceda con la instalación.
El proceso final que se ejecuta es el proceso que monta el sistema de archivos:
Proporcione los parámetros de la configuración de red y los parámetros NTP
Complete estos pasos para proporcionar los parámetros de la configuración de red y los parámetros NTP:
Haga clic después cuando aparece la pantalla de bienvenida de las Comunicaciones unificadas de
Cisco: 1.
Ingrese los detalles de los DN primarios, del nombre de host, y del IP Address en la pantalla de la configuración de la
red: 2.
Haga clic en Next (Siguiente). 3.
Proporcione el timezone donde se localiza el servidor:
Haga clic en Next (Siguiente). 5.
Especifique la fecha y hora de la lengueta de la fecha y hora:
Vaya a la lengueta del protocolo Network Time Protocol. 7.
Complete la sección de configuración agregando a un servidor NTP. Se recomienda fuertemente que usted habilita y utiliza a un servidor
NTP. 8.
Una vez que la sección de configuración OS completa, una notificación le indica a que inserte aplicación MeetingPlace de Cisco el CD y completar los pasos adentro instale el MeetingPlace de Cisco.
Instale el MeetingPlace de Cisco
Complete estos pasos para instalar el MeetingPlace de Cisco:
Inserte el MeetingPlace DVD de Cisco en su unidad DVD:Nota: Aunque esta ventana se refiere a las “Comunicaciones unificadas DVD de Cisco” es lo mismo que aplicación MeetingPlace de Cisco el
CD. 1.
Tecleo después cuando el asistente de instalación del MeetingPlace comienza.
2.
Revise el acuerdo de licencia del MeetingPlace, selecto valido los términos del acuerdo de 3.
licencia y hago clic después.
Revise los parámetros de la configuración de red identificados previamente y haga clic después si están
correctos. 4.
Revise las configuraciones DNS y haga clic después si están correctas.
5.
Una pantalla llena del estudio de la configuración de red aparece. Si la información está correcta, haga clic
después. 6.
Ingrese la contraseña para el usuario raíz en el servidor de aplicaciones.
7.
Haga clic en Next (Siguiente). 8.
Ingrese la contraseña para la cuenta del mpxadmin en el servidor de aplicaciones.Cuando usted conecta con el servidor de aplicaciones a través del ssh después de que los finales de la instalación, login usando el “mpxadmin” y su contraseña correspondiente. Allí de usted puede entonces cambiar al usuario “para
arraigar”. 9.
Haga clic en Next (Siguiente). 10.
Ingrese la contraseña para el administrador de la Web en el servidor de aplicaciones.
11.
Seleccione el tipo de servidor de medios y haga clic después cuando le hacen.Las opciones posibles son:Expreso: Software que se mezcla en el servidor de
aplicacionesHardware Conferencia que utiliza el hardware externo (servidor de medios de las 3500 Series:
3515/3545)
Una pantalla del estudio de la configuración aparece antes de que la aplicación comience a instalar:
El tecleo instala.Estas cuatro pantallas muestran el progreso de la instalación:
Haga clic hecho cuando aparece la pantalla completa de la instalación.
Haga clic la reinicialización para reiniciar el servidor.
Configure el MeetingPlace 8.0 de Cisco
Complete estos pasos para configurar el MeetingPlace 8.0 de Cisco:
Inicie sesión a la interfaz administrativa del servidor de aplicaciones usando el formato x.x.x.x/admin, donde está la dirección IP x.x.x.x del servidor de aplicaciones, o el FQDN del servidor de
aplicaciones.
Lanzamientos del MeetingPlace de Cisco:
Por abandono, la aplicación se ejecuta en una licencia de demostración que proporcione seis Voces y seis licencias
Obtenga una licencia llena equipo de sus ventas locales del equipo de cuenta de Cisco/de Cisco.
2.
Una vez que usted tiene un archivo de licencia del lleno-aprovisionado, carguelo vía la página de administración del servidor de aplicaciones. El mantenimiento > las licencias del tecleo > instalan las licencias.
3.
En la página de CUCMAdmin, van al dispositivo > al trunk, y crean un trunk del SORBO en el Cisco Unified CallManager esas puntas al servidor de aplicaciones:Seleccione el trunk del SORBO del descenso-abajo del tipo de trunkSeleccione el SORBO del descenso-abajo del Device Protocol.No seleccione ninguno del descenso-abajo del tipo de servicio del
trunk.Haga clic en Next (Siguiente) cuando termine.
Ingrese a una dirección destino en la ventana de la información SIP. La dirección IP en el Campo Destination es la dirección IP del servidor de aplicaciones de MeetinPlace. En este caso la dirección IP es 10.48.80.178. Salvaguardia del tecleo para aplicar los
cambios. 5.
Después de que usted cree su trunk del SORBO, aparece en la pantalla de los links
troncales del hallazgo y de la lista. De las páginas del ccmadmin, vaya al dispositivo/al trunk para visualizar todos los trunks disponibles del SORBO incluyendo el que está apenas agregado.
Cree a un patrón de ruta que las puntas al MeetingPlace SORBAN el trunk. Complete estos pasos:De las páginas del ccmadmin, vaya al ruteo de llamadas > a la caza > al patrón de ruta de la ruta.Ingrese al patrón de ruta que será utilizado como el experimental para
conseguir en el MeetingPlace y señalarlo al trunk del MP8-SIP creado en el paso 4.En este ejemplo, el patrón de ruta es
6666. 7.
En el servidor de Aplicación MeetingPlace, la configuración selecta de los campos de la configuración del sistema > de la flexión > el MeetingPlace 8.0 de la configuración y de la configuración del SORBO SORBEN las configuraciones de CallControl. Utilice el nombre de host o la dirección IP del servidor proxy SIP. Esto corresponde a la dirección IP del Cisco Unified CallManager. Salvaguardia del tecleo cuando le
hacen. 8.
Configure el Bridge del Video conferencia. en el Cisco Unified CallManager usando la dirección MAC encontrada en el servidor de aplicaciones. En la página de administración unificada Cisco CM, vaya a los recursos del medio > al Bridge nuevo y selecto del Bridge de conferencia > Add del Video conferencia. Vea la imagen en el paso 10 para la dirección MAC.
9.
Seleccione la configuración de la configuración del sistema > de la llamada > ad hoc configuración de administrador de las Comunicaciones unificadas de Cisco para extraer la dirección MAC del servidor de
aplicaciones. 10.
Ingrese este MAC address en el campo del MAC address para la información del Bridge de conferencia del
software. 11.
MeetingPlace de Cisco 8 parámetros de uso
Seleccione las reuniones de la configuración del sistema > de la configuración de usuario > del Sin reserva.
Aseegurese que usted fijó las reuniones del sin reserva del permiso a sí. Cuando una reunión consigue programada vía el WebEx, es sin reserva solamente.
MeetingPlace de Cisco 8 parámetros de recurso de encuentro
Durante la instalación “servidor de medios expreso” fue seleccionado. No cambie esto a menos que usted planee trasladarse a un servidor de medios del hardware.
Fije los puertos del sin reserva arriba bastante puesto que si una reunión consigue programada vía el WebEx es sin reserva solamente. Guarde los cambios.
Configure el directorio del MeetingPlace 8 de Cisco
Complete estos pasos para configurar el directorio del MeetingPlace de Cisco:
Vaya al centro de la administración del Cisco Unified MeetingPlace y a la configuración de usuario > al servicio de directorio > a la configuración selectos del servicio de directorio para acceder el directorio del Cisco Unified CallManager vía el AXL.La identificación del usuario AXL usada aquí es usuario en el Cisco Unified CallManager con las derechas AXL.
Típicamente, usted puede utilizar el ccmadministrator o a cualquier otro usuario del Cisco Unified CallManager con las derechas AXL.
1.
Ingrese su identificación del usuario y la contraseña AXL. Una vez que usted ingresa la identificación del usuario/la contraseña y el AXL URL, haga clic la salvaguardia para salvar la
configuración. 2.
El sincronizar acaba una vez, MeetingPlace muestra a los usuarios de la base de datos del Cisco Unified
CallManager:
Configure un MeetingPlace de Cisco 8 grupos de usuarios
Complete estos pasos para configurar un MeetingPlace de Cisco 8 grupos de usuarios:
La configuración del sistema > la configuración de usuario > el grupo de usuarios selectos > editan al grupo de usuarios. Aseegurese fijar el sin reserva del uso a sí. Esto es debido al hecho de que cuando una reunión consigue programada vía el WebEx, es sin reserva solamente.
Para concluir la configuración del Cisco Unified CallManager, de las páginas de
administración del Cisco Unified CallManager, va al sistema > a los parámetros de servicio > al CallManager (activo) > los parámetros Clusterwide (característica – conferencia) y los participantes capaces video mínimos del conjunto a
0. 2.
Configure el MeetingPlace 8 de Cisco y la integración del WebEx
Complete este MeetingPlace 8 de Cisco del ingrate de los pasos para con el WebEx:
De su buscador Web, vaya a su página de registro del WebEx. En este ejemplo, el URL es https://brussels-ciscolab.webex.com/admin. Ingrese su nombre de usuario y contraseña y haga clic el
login. 1.
La página de Bienvenida aparece:
Bajo maneje a los usuarios, tecleo agregan al usuario para agregar a un Usuario 2.
administrador en el sitio del WebEx.
Seleccione al administrador del sitio para agregar al Usuario administrador como administrador del sitio.Nota: Username=admin. No la llame cualquier otra cosa.
Meetingplace 8 está puesto en hard-code para utilizar el “admin”. La integración fallará si este usuario no está allí o llamado algo diferentemente.Nota: La contraseña que usted selecciona puede ser diferente que la usted utiliza para registrar en el Web MeetingPlace GUI. Sin embargo, la contraseña que usted ingresa aquí debe corresponder con el usted configura en el MeetingPlace dentro de la partición de la integración del WebEx.Una vez que crean al usuario, haga clic el botón Add en la esquina derecha
inferior: 3.
Seleccione la configuración de los campos de la configuración del sistema > de la flexión > la configuración del WebEx de Cisco > el sitio y el servidor del WebEx de Cisco para fijar la contraseña para el Usuario administrador previamente configurado del WebEx de acuerdo con el paso 3.La versión del sitio del WebEx de Cisco dice T26 si usted no ha acabado el resto de las pantallas de configuración. Esto es normal. Para hacer que se mueva a T27, complete los pasos restantes en este
procedimiento. 4.
En el sitio del WebEx, haga clic en las configuraciones del sitio y aseegurese el sitio se pone para una integración del MeetingPlace. Aquí, el sitio de Brussels-ciscolab.webex.com se pone para la integración del
MeetingPlace: 5.
En el sitio del WebEx, haga clic en las configuraciones del sitio y navegue a las herramientas de la productividad de la sección. Seleccione las herramientas > las opciones de instalación de la productividad y desmarque instalan automáticamente las herramientas de la
productividad cuando los host inician sesión al sitio.
6.
En la página de administración del servidor de aplicaciones, vaya a la página del certificado del WebEx de Cisco y el tecleo crea el certificado.El primer link ahora aparece como URL donde usted puede descargar el certificado. Cree el certificado primero y carguelo al PC local. Haga clic en el primer link, que permite que usted salve el certificado
localmente. 7.
Haga clic la salvaguardia para salvar el certificado
localmente. 8.
Importe el certificado del MeetingPlace 8 que usted acaba de crear en el MeetingPlace en el sitio del
WebEx. 9.
Después de que la carga complete, haga clic en el enlace hipertexto del Certificate Manager del sitio para ver el
certificado. 10.
Vaya al servidor de aplicaciones. 11.
Del sitio y del servidor del WebEx de Cisco, fije la contraseña correcta del administrador del sitio del WebEx de Cisco y reajuste el TSP. Esto da lugar al host primario TSP que
consigue la dirección IP, pues esta pantalla muestra. También, la versión del sitio del WebEx cambia a partir el 26 a
27. 12.
Integre el directorio con el SSO
Esta implementación del MeetingPlace incluye una integración del servicio de directorio con el SSO. Esto permite que los usuarios del MeetingPlace inicien sesión al sitio del WebEx con un solo muestra-en (SSO) mientras que comienza en el sitio del MeetingPlace (http://
<appservername/appweb).
Configure el directorio con el SSO habilitado
Complete estos pasos para configurar el directorio con el SSO habilitado. Vaya a su sitio del WebEx y seleccione las configuraciones del sitio. 1.
El control permite que el usuario salve la información personal para las reuniones y el servicio repetido que se unen a.
2.
Fije la página predeterminada URL de la blanco del WebEx a http://site.webex.com y al control que el login URL del servicio SSO y el error URL SSO señalan al servidor de aplicaciones correcto.Si estos valores no están correctos, entre en contacto el soporte del WebEx porque el sitio no ha sido aprovisionado correctamente. El nombre de host en el sitio debe hacer juego el nombre de host del
appserver. 3.
Una vez que abren una sesión a un usuario en el MeetingPlace, esto crea automáticamente una cuenta de usuario correspondiente en el sitio del WebEx. No es necesario importe ninguna cuentas de usuario en el WebEx que una integración del servicio de directorio. En este ejemplo de procedimiento, hay dos usuarios en el sistema MeetingPlace nombrado Alfa y beta:
De la administración del sitio del WebEx (edite la lista de usuario), usted notará que el usuario beta no aparece en la lista de
usuario. 1.
Navegue a http:// <appservername>/appweb y inicie sesión con su nombre de usuario y contraseña.Nota: Su perfil necesita contener una dirección de correo electrónico o este mensaje de error
aparece: 2.
Inicie sesión a Cisco unificó Meeting Place (Lugar de encuentro) como usuario beta.
3.
El MeetingPlace le dirige al sitio del WebEx en donde usted puede ahora programar las reuniones usando la interfaz del
WebEx. 4.
Sobre la registración satisfactoria al Cisco Unified MeetingPlace, ahora agregan al usuario beta también al sitio del
WebEx: 5.
Verificación
Actualmente, no hay un procedimiento de verificación disponible para esta configuración.
Troubleshooting
Use esta sección para resolver problemas de configuración.
Problema: Hay un error de comunicación en el sitio y el servidor del WebEx
Complete estos pasos para resolver cuando un error de las comunicaciones aparece en el sitio y el servidor del WebEx:
Van al archivo del registro en /var/mp/web/root.out, appweb.out. 1.
Busque este error de comunicación HTTP:java.net.SocketException: SOCKS server general failure
2.
Marque que el nombre del sitio del WebEx está correcto y que http:// <sitename>.webex.com es accesible en el navegador.
3.
Problema: Hay un error de comunicación en el registrador del audio del WebEx
Complete estos pasos para resolver cuando usted ve un error de comunicación en el registrador audio del WebEx:
Van al archivo del registro en /var/mp/web/root.out, appweb.out. 1.
Busque este error de comunicación HTTP:java.net.SocketException: SOCKS Can't connect to SOCKS
Proxy:socks.cisco.com
2.
Marque el nombre de host del servidor proxy y vire hacia el lado de babor en la configuración de representación para aseegurarse que están correctos. El puerto predeterminado es 1080.
3.
