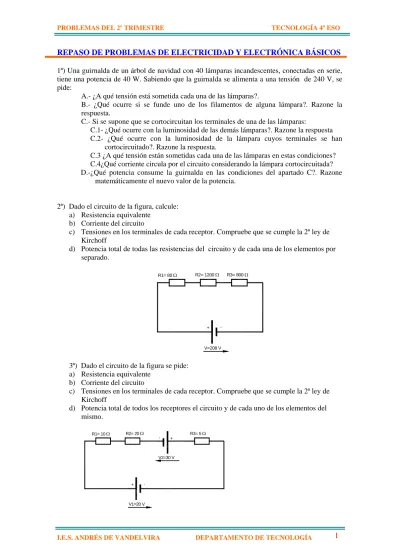

REPASO DE PROBLEMAS DE ELECTRICIDAD Y ELECTRÓNICA BÁSICOS
1ª) Una guirnalda de un árbol de navidad con 40 lámparas incandescentes, conectadas en serie, tiene una potencia de 40 W. Sabiendo que la guirnalda se alimenta a una tensión de 240 V, se pide:
A.- ¿A qué tensión está sometida cada una de las lámparas?.
B.- ¿Qué ocurre si se funde uno de los filamentos de alguna lámpara?. Razone la respuesta.
C.- Si se supone que se cortocircuitan los terminales de una de las lámparas:
C.1- ¿Qué ocurre con la luminosidad de las demás lámparas?. Razone la respuesta C.2- ¿Qué ocurre con la luminosidad de la lámpara cuyos terminales se han
cortocircuitado?. Razone la respuesta.
C.3 ¿A qué tensión están sometidas cada una de las lámparas en estas condiciones? C.4¿Qué corriente circula por el circuito considerando la lámpara cortocircuitada? D.-¿Qué potencia consume la guirnalda en las condiciones del apartado C?. Razone
matemáticamente el nuevo valor de la potencia.
2ª) Dado el circuito de la figura, calcule: a) Resistencia equivalente
b) Corriente del circuito
c) Tensiones en los terminales de cada receptor. Compruebe que se cumple la 2ª ley de Kirchoff
d) Potencia total de todas las resistencias del circuito y de cada una de los elementos por separado.
3ª) Dado el circuito de la figura se pide: a) Resistencia equivalente
b) Corriente del circuito
c) Tensiones en los terminales de cada receptor. Compruebe que se cumple la 2ª ley de Kirchoff
d) Potencia total de todos los receptores el circuito y de cada uno de los elementos del mismo. V=208 V -+ R3= 800 R2= 1200 R1= 80
I -+ A I1 I2 I3 B I4 V = 24 V R1=100 R2=25 R3=80 I R1= 4 V = 21 V R4= 6 R3= 8 +
-R2 = 244ª) Dado el circuito de la figura se pide: a) Resistencia equivalente
b) Corrientes del circuito y comprobación de la 1ª ley de Kirchhoff.
c) Potencia total de todos los receptores del circuito y de cada una de los elementos del circuito por separado.
5ª) Dado el circuito de la figura, se pide: a) Resistencia equivalente
b) Corrientes del circuito y comprobación de la 1ª ley de Kirchhoff.
c) Potencia total de todos los receptores del circuito y de cada una de los elementos del circuito por separado.
6º) Dado el circuito de la figura, se pide: a) Resistencia equivalente del circuito
b) Intensidad total y potencia total de los receptores c) Tensiones y corrientes del circuito
d) Potencias de cada uno de los elementos del circuito.
I -+ A I1 I2 I3 B V1 = 24 V -+ - + V2 = 30 V V3 = 14 V R1=60 R2=15 R3=24
7ª) En un circuito están conectadas en serie dos lámparas incandescentes de 25 W/220V
y de 100W/220V a una tensión de alimentación de 220V. ¿Cuál de ellas luce más?.
Razone la respuesta matemáticamente.
8ª) Calcule el valor de la resistencia equivalente, la potencia generada por la fuente de
tensión y la corriente I del circuito.
9ª) Calcule la corriente I del circuito y las potencias consumidas y generadas por los
elementos del circuito.
10ª) Dado el circuito de la figura, calcule:
a) Resistencia equivalente del circuito.
b) Potencia generada por la fuente de alimentación y consumida por todas las
resistencias
c) Tensiones e intensidades del circuito
d) Potencias de cada una de las resistencias.
I R5= 40 R4= 60 V1=12V R1= 6 R3= 48 R2= 12 + R6= 4 -+ V1 = 8 V V2 = 10 V R1= 1 R2= 2 A B R6= 80
-+ R7= 20 R4= 8 R5= 12 R3= 12 R2= 12 V = 88 V I R1= 211ª) Dado el circuito de la figura, calcule:
e) Resistencia equivalente del circuito.
f) Potencia generada por la fuente de alimentación y consumida por todas las
resistencias
g) Tensiones e intensidades del circuito
h) Potencias de cada una de las resistencias.
12ª )
¿Qué valor tiene la tensión entre los terminales A y B de la figura?. ¿Y en los terminalesde la resistencia?. Razone matemáticamente las respuestas.
B A V=20 V V=40 V
+
--
+
R
1=10
+
-V=30 V VAB
13ª
) Dado el circuito de la figura. ¿Cuál es valor de tensión que se debe aplicar a la fuente dealimentación de la figura para que la tensión en los terminales del diodo LED sea 2 V y circulen a través de él 13 mA?. Justifica la respuesta con cálculos.
I I1 V6 R6= 60 V5 D I4 R4= 40 V4 I5 E V = 128 V +
-R5= 20 I2 B I3 C R3= 12 V2 R2= 60 V1 R1= 12 A F+
-A K VA K VR1 V R2 V R1=1000 R2 =1 00 0 Emisor S6 S5 S4 Colector SIRENA 12 V c.c. Ri= 500 BD 135 Rb R1 Base 1N4007 S3 S2 Vcc = + 12 V S1 X
+
-A K VA K VR1 V R2 V R1=1000 R2 =1 00 0 Salida PC Vi= +5 V RB I VRB B V BE Ic Vcc = + 12 V 6 W /12 V14ª) Dado el circuito de la figura. ¿Cuál es valor de tensión que se debe aplicar a la fuente de alimentación de la figura para que la tensión en los terminales del diodo LED sea 2’5 V y circulen a través de él 15 mA?. Justifica la respuesta con cálculos.
15ª) Calcula la resistencia que se ha de conectar en serie a un diodo LED para conectarlo a una tensión continua de Vcc=12 V, considerando que deseamos que el diodo este iluminado con un potencial entre ánodo y cátodo de 2,5 V cuando a través de el circulan 12 mA.. Dibuja el esquema de conexionado.
16ª) Un relé de 12V en cc tiene una resistencia interna de Ri=300 y quiere ser activado desde la salida de una puerta lógica TTL con una salida a nivel alto ( 1 digital) de 3,6 V, a través de un transistor NPN modelo BC 232 cuyas características se muestran a continuación. Realiza los cálculos necesarios para calcular la resistencia de base. Ayúdate del esquema de conexión para el planteamiento de las ecuaciones.
Modelo VCB MAX VCE MAX VEB MAX c MAX Hfe PTOT Tipo
BC232 35 V 35 V 5 V 350 mA 110 600 mW NPN
17ª) El siguiente circuito, se corresponde con un sistema de alarma. Explique y razone, en que estado deben encontrarse cada uno de los interruptores para que se active la sirena Z
18ª) Dado el circuito de la figura. Calcule el valor de la
resistencia RB para controlar la bombilla, considerando
que el transistor es de silicio y su ganancia de corriente es hfe=120.
