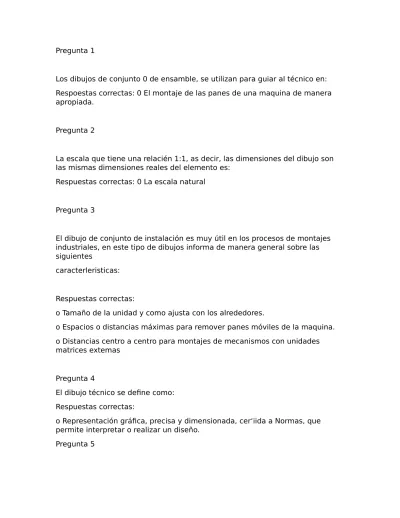

Pregunta 1
Los dibujos de conjunto 0 de ensamble, se utilizan para guiar al técnico en: Respoestas correctas: 0 El montaje de las panes de una maquina de manera apropiada.
Pregunta 2
La escala que tiene una relacién 1:1, as decir, las dimensiones del dibujo son Ias mismas dimensiones reales del elemento es:
Respuestas correctas: 0 La escala natural
Pregunta 3
El dibujo de conjunto de instalación es muy útil en los procesos de montajes industriales, en este tipo de dibujos informa de manera general sobre las siguientes
caracterleristicas:
Respuestas correctas:
o Tamaño de la unidad y como ajusta con los alrededores.
o Espacios o distancias máximas para remover panes móviles de la maquina. o Distancias centro a centro para montajes de mecanismos con unidades matrices extemas
Pregunta 4
El dibujo técnico se define como: Respuestas correctas:
o Representación gráfica, precisa y dimensionada, cer‘iida a Normas, que permite interpretar o realizar un diseño.
Para limitar las desviaciones dmensionalee y mantener dentro de cierto rango las dmensiones finales y garantizar que una pieza sea funcional. la pieza se puede
especificar con su dimensión nominal y su:
Respuestas correctas: o Símbolo de tolerancia.
Pregunta 6
El termino agujero es utilizado para designar cualquier medida interior de una pieza aunque esta no sea cilíndrica.
Respuesta correcta: o Verdadero
Pregunta 7
En el caso de grandes superficies cortadas y mas cuando no hay detalles en su interior. el achurado se realiza siguiendo Ias siguientes indicaciones:
Respuestas correctas:
o No es necesario achurar toda la pieza, solo se raya la zona de Ios contornos.
Pregunta 8
Cuando en los planos se incluyen partes m6viles de máquinas, es importante incluir algunas posiciones extremas o alternativas de Ias piezas móviles. Esta practica es
importante para evitar posibles interferencias entre Ias piezas. Para representar estas posiciones se emplean líneas conocidas como líneas fantasmas. identifiqué el
trazo correcto de Ias Líneas fantasma:
La zona básica de identificación del rótulo de un plano, suministra la siguiente información:
Respuestas correctas:
o El número de identificación o de registro. o El título del dibujo.
o El nombre del propietario del dibujo.
Pregunta 10
El dibujo de taller es un dibujo combinado de detalle y conjunto, dando dimensiones y notas complementarias para todas las partes.
Respuesta correcta: o Verdadero
Pregunta 1 1
La escala es la relación que existe entre la dimensión lineal de un elemento representado en el dibujo y la dimensión real del mismo elemento. Si para nuestro
propósito necesitamos una escala 12X, esto implicará que el objeto real enmarcado en rojo se vea al lado de su representación gráfica de la siguiente manera:
Respuestas correctas: o A
Una sección es una representación convencional empleada en los planos, que permite ver los detalles internos de las piezas al cortadas por medio de uno o varios
planos que generalmente son perpendiculares al objeto a seccionar. Con el uso de las secciones se evita el excesivo uso de:
Respuestas correctas: o Líneas ocultas.
Pregunta 12
Una sección es una representación convencional empleada en los pianos, que permite ver los detalles internos de las piezas al cortarlas por medio de uno o varios
planos que generalmente son perpendiculares al objeto a seccionar. Con el uso de las secciones 5e evita el excesivo uso de:
Respuestas correctas: o Líneas ocultas.
Pregunta 13
Algunas de las especiaciones que se pueden incluir junto con el símbolo de textura superficiales son:
Respuestas correctas:
o Valor de rugosidad, Ra en micrómetros o número de grados de rugosidad N1 a N1 2
o Método de producción, tratamiento, revestimiento u otros requisitos concernientes al proceso de producción, etc.
Pregunta 14
Dentro de los tipos de secciones se encuentran las semisecciones o secciones al cuarto, este tipo de secciones e muy útil para piezas simétricas o piezas con características particulares, en las cueles se pueden mostrar los detalles ocultos y quedan completamente definidos, solo seccionando un cuarto de la pieza, de las
Pregunta 15
Para realizar proyecciones de elementos tridimensionales en vistas ortogonales se emplean dos métodos estandarizados, el rnétodo del primer angulo ISO E (método
europeo) y el método del tercer Angulo ISO A (método americano), ello implica que cada una de las vistas tenga una ubicación especifica. Seleccione Ias posiciones
correctas de algunas de las vistas con respecto a la vista frontal para el método del tercer Angulo.
Respuestas correctas:
0 La vista superior se coloca en la parte superior de la vista frontal. 0 La vista derecha se coloca al Lado derecho de la vista frontal. 0 La vista izquierda se coloca en la parte izquierda de la vista frontal.
Pregunta 16
Las superficies oblicuas, son pianos que estén inclinados oon respecto a todos los planes de proyección, esta condición implica que en Ias proyecciones ortogonales
los planos oblicuos se visualicen:
Respuestas correctas: 0 Como planos en todas las vistas.
Las secciones sucesivas son una clase de secciones que por la particularidad de algunas piezas, permiiten definir Ias secciones Longitudinalmente, estas piezas
generalrnente incluyen Ias siguientes caracten’sticas
Respuestas correctas: o Piezas que no son regulares en su longitud. 0 Las piezas poseen varios escalonamientos en su longitud.
Pregunta 18
Correlacione Ias dimensiones de agujero y de eje con Ias siglas correspondientes:
Pregunta Correspondencia correcta
Medida méxima del eje o A dM Medida minima del eje o 3_ dm Medida nominal del eje o c, dN Tolerancia del eje o D, t
