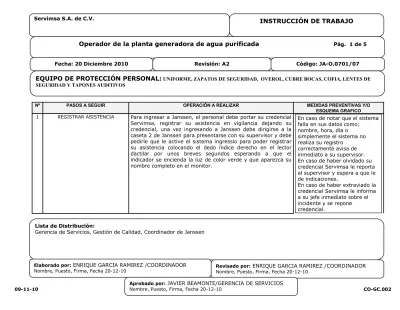

Operador de la planta generadora de agua purificada Pág. 1 de 5

INSTRUCCIÓN DE TRABAJO

Servimsa S.A. de C.V.

Operador de la planta generadora de agua purificada

EQUIPO DE PROTECCIÓN PERSONAL:

Nº PASOS A SEGUIR OPERACIÓN A REALIZAR MEDIDAS PREVENTIVAS Y/O

ESQUEMA GRAFICO 1 REGISTRAR ASISTENCIA Para ingresar a Janssen, el personal debe portar su credencial

Servimsa, registrar su asistencia en vigilancia dejando su credencial, una vez ingresando a Janssen debe dirigirse a la caseta 2 de Janssen para presentarse con su supervisor y debe pedirle que le active el sistema ingressio para poder registrar su asistencia colocando el dedo índice derecho en el lector dactilar por unos breves segundos esperando a que el indicador se encienda la luz de color verde y que aparezca su nombre completo en el monitor.

En caso de notar que el sistema falla en sus datos como;

nombre, hora, día o

simplemente el sistema no realiza su registro

correctamente avisa de inmediato a su supervisor. En caso de haber olvidado su credencial Servimsa le reporta al supervisor y espera a que le de indicaciones.

En caso de haber extraviado la credencial Servimsa le informa a su jefe inmediato sobre el incidente y se repone credencial.

09-11-10 CO-GC.002

Lista de Distribución:

Gerencia de Servicios, Gestión de Calidad, Coordinador de Janssen

Revisado por: ENRIQUE GARCIA RAMIREZ /COORDINADOR

Nombre, Puesto, Firma, Fecha 20-12-10 .

Elaborado por: ENRIQUE GARCIA RAMIREZ /COORDINADOR

Nombre, Puesto, Firma, Fecha 20-12-10 .

Aprobado por: JAVIER BEAMONTE/GERENCIA DE SERVICIOS

INSTRUCCIÓN DE TRABAJO

Servimsa S.A. de C.V.

Operador de la planta generadora de agua purificada

EQUIPO DE PROTECCIÓN PERSONAL:

Nº PASOS A SEGUIR OPERACIÓN A REALIZAR MEDIDAS PREVENTIVAS Y/O

ESQUEMA GRAFICO 2

EQUIPO DE SEGURIDAD

Después de registrar su asistencia en Janssen, el Operario se pone su equipo de seguridad y saca los utensilios propios de la actividad.

En caso de no contar con el equipo de seguridad necesario o algún instrumento de trabajo deberá reportarle al supervisor para que se le proporcione lo necesario.

3

MATERIALES DE LIMPIEZA

Antes de iniciar labores el operador saca su material de limpieza que se encuentra guardada en la caseta (Trapo, fibra, jabón y cepillo).

En caso de faltante de materiales lo notifica al Supervisor y/o Coordinador.

4

INICIO DE OPERACIÓN

El operador realiza limpieza con un trapo húmedo al equipo y verifica que no exista alguna fuga de agua en los filtros de 5.0 y 1.0 micras y en las conexiones.

De acuerdo a procedimiento del cliente.

5 _{VERIFICAR NIVEL DEL} CONTENEDOR

Verificar el nivel del contenedor de la solución agua-detergente.

En caso de tener bajo nivel, agrega 250 ml por cada 5 litros de agua 6

VERIFICAR COLOR

Verificar que el color de la sílica desecante del generador de

ozono sea AZUL. De no ser así, avisar al Ing. De mantenimiento de Ing. De Planta (Cliente).

7

VERIFICAR CONEXIÓN

Verificar que el equipo esté conectado al contacto eléctrico

ubicado en la parte posterior del equipo. En caso de no estar conectado, realizar la acción. 8

CERRAR VALVULA

Deberá cerrar la válvula para la recirculación. En caso de duda, consulta el procedimiento del cliente.

INSTRUCCIÓN DE TRABAJO

Servimsa S.A. de C.V.

Operador de la planta generadora de agua purificada

EQUIPO DE PROTECCIÓN PERSONAL:

9

PREPARAR SOLUCIÓN DESINFECTANTE

Deberá preparar la solución desinfectante para las tapas del garrafón agregando HALOXINE, el equivalente a 1 tapa de su contenedor por cada 3 litros de agua.

Si el Operador tiene dudas, consulta el procedimiento del cliente.

10

OPRIMIR PULSADOR

Debe oprimir por un segundo el pulsador y arrancará la bomba

de recirculación del agua durante 5 minutos. No deberá oprimir nuevamente el pulsador hasta que termine la recirculación.

11

ABRIR VÁLVULA

Después de concluir los 5 min. Deberá abrir la válvula de

recirculación. Consultar el manual propiedad del cliente en caso de duda.

12

LAVAR EXTERIOR DE GARRAFÓN

Lavar el exterior del garrafón en la tarja con fibra y jabón y abrir la válvula de la regadera para el enjuague.

La marca del jabón la define el cliente (el cliente proporciona los materiales de limpieza)

13

OPRIMIR EL PULSADOR

Oprimir nuevamente el pulsador durante 3 segundos y comenzará el ciclo de lavado el cual durará aproximadamente 47 segundos.

En caso de duda, consultar el procedimiento del cliente. 14

LLENADO DE GARRAFÓN

Una vez limpio completamente el garrafón, se debe colocar en la estación de llenado hacia arriba.

Antes de llenar, debe asegurarse que el selector esté en la posición de lavado y llenado.

Para lavar y llenar los garrafones, oprimir el pulsador durante 3 segundos y automáticamente el equipo lavará y llenará los garrafones al mismo tiempo mientras se lava otro garrafón en su exterior de la tarja. El ciclo de llenado durará 45 segundos aproximadamente.

Si el Operador tiene dudas, reporta inmediatamente al supervisor o Coordinador y espera indicaciones.

INSTRUCCIÓN DE TRABAJO

Servimsa S.A. de C.V.

Operador de la planta generadora de agua purificada

EQUIPO DE PROTECCIÓN PERSONAL:

15

COLOCAR TAPA

Colocar tapa al garrafón y sello termo-encogible y aplicar aire

con pistola. Este paso es importante ya que se debe garantizar la integridad del producto.

16

COLOCAR GARRAFON LLENO

Deberá colocarse en el área de almacenamiento. De acuerdo al procedimiento del cliente.

17

AVISOS

Deberá avisar al personal de servicios de Ing. De Planta para que realice el análisis de contenido de cloro.

Nota: desechar los primeros 2 garrafones llenados en el día.

No continuar con el llenado de garrafones hasta que servicios proporcione el valor de contenido de cloro, anotar el valor en el formato que el cliente le proporcione.

18

VERIFICAR CICLO DE LAVADO

Verificar que durante el ciclo de lavado la bolita blanca se eleve cada 8 segundos contenida en una cápsula en la manguera de la bomba de la solución del detergente ubicada en la parte posterior, esto indicará que el ciclo de lavado es correcto.

En caso de dudas, consultar el procedimiento de Janssen.

19

APAGADO DE EQUIPO

Para apagar el equipo, mantener oprimido el pulsador hasta

que el equipo se apague. En caso de dudas, consultar el procedimiento de Janssen. 20 MANTENIMIENTO Realizar el lavado de los filtros de 5.0 y 1.0 cada semana y

cambiarlos cada mes (el filtro de 5.0 micras es más claro que el de 1.0).

Realizar limpieza al equipo con un trapo húmedo antes de cada arranque del equipo.

Revisar la no existencia de fugas cada vez que se realice

Avisar al Ing. de Mantenimiento cualquier anomalía que presente el equipo.

INSTRUCCIÓN DE TRABAJO

Servimsa S.A. de C.V.

Operador de la planta generadora de agua purificada

EQUIPO DE PROTECCIÓN PERSONAL:

aproximadamente)

21

ANALISIS DE AGUA PURIFICADA

El análisis físico-químico se debe realizar cada 6 meses (los que especifica la NOM-201-SSA1-2002)

El análisis bacteriológico se debe realizar de manera mensual (coniformes totales y fecales de acuerdo a la NOM-201-SSA1-200) con el apoyo del área de Microbiología.

El análisis de contenido de cloro debe realizarse diario antes de llenar los 2 primeros garrafones.

El equipo es capaz de realizar automáticamente el retrolavado del filtro de Carbón Activado cada 48 horas a las 02:00 hrs.

22

REGISTRA SALIDA

Debe dirigirse con su supervisor y/o Coordinador y debe pedirle que le active el sistema ingressio para poder registrar su salida colocando el dedo índice derecho en el lector dactilar por unos breves segundos esperando a que el indicador se encienda la luz de color verde, que aparezca su nombre completo en el monitor y hora de salida.

En caso de notar que el sistema falla en sus datos como; nombre, hora, día o simplemente el sistema no realiza su registro correctamente avisa de inmediato a su supervisor. En caso de haber cubierto a su relevo el operador deberá registrar su salida hasta finalizar el siguiente turno.

CUADRO DE CONTROL DE CAMBIOS NIVEL

DE REVISIÓN MOTIVO DEL CAMBIO FECHA DE EMISIÓN FECHA DEL CAMBIO
