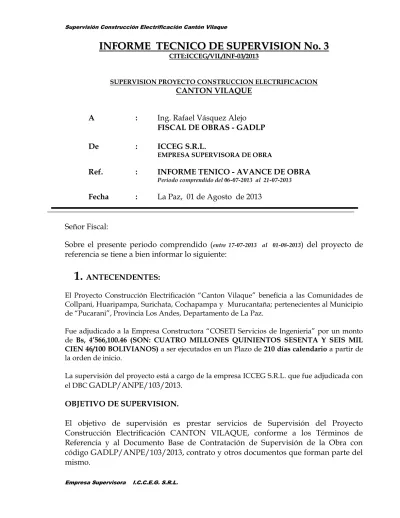

I-002 Informe Tecnico de Supervision N 3

Empresa Supervisora I.C.C.E.G. S.R.L.

I

I

NF

N

FO

OR

RM

ME

E

T

TE

EC

CN

NI

IC

C

O

O

D

DE

E

S

SU

UP

PE

ER

RV

VI

IS

SI

IO

ON

N

N

No

o

.

.

3

3

C

CIITTEE::IICCCCEEGG//VVIILL//IINNFF--0033//22001133

SUPERVISION PROYECTO CONSTRUCCION ELECTRIFICACION

CANTON VILAQUE

A : Ing. Rafael Vásquez Alejo

FISCAL DE OBRAS - GADLP

De : ICCEG S.R.L.

EMPRESA SUPERVISORA DE OBRA

Ref. : INFORME TENICO - AVANCE DE OBRA

Periodo comprendido del 06-07-2013 al 21-07-2013

Fecha : La Paz, 01 de Agosto de 2013

Señor Fiscal:

Sobre el presente periodo comprendido (entre 17-07-2013 al 01-08-2013) del proyecto de referencia se tiene a bien informar lo siguiente:

1.

El Proyecto Construcción Electrificación “Canton Vilaque” beneficia a las Comunidades de Collpani, Huaripampa, Surichata, Cochapampa y Murucantaña; pertenecientes al Municipio de “Pucarani”, Provincia Los Andes, Departamento de La Paz.

Fue adjudicado a la Empresa Constructora “COSETI Servicios de Ingenieria” por un monto de Bs, 4’566,100.46 (SON: CUATRO MILLONES QUINIENTOS SESENTA Y SEIS MIL

CIEN 46/100 BOLIVIANOS) a ser ejecutados en un Plazo de 210 días calendario a partir de

la orden de inicio.

La supervisión del proyecto está a cargo de la empresa ICCEG S.R.L. que fue adjudicada con el DBC GADLP/ANPE/103/2013.

OBJETIVO DE SUPERVISION.

El objetivo de supervisión es prestar servicios de Supervisión del Proyecto Construcción Electrificación CANTON VILAQUE, conforme a los Términos de Referencia y al Documento Base de Contratación de Supervisión de la Obra con código GADLP/ANPE/103/2013, contrato y otros documentos que forman parte del mismo.

Empresa Supervisora I.C.C.E.G. S.R.L.

Que velaran la calidad de construcción de la obra.

PLAZO DE EJECUCION

Fecha de Inicio de Obra 18 de junio de 2013

Plazo de Ejecución de Obra 210 días calendario

Fecha de Conclusión de Obra 13 de Enero de 2014

2.

Nombre del Proyecto: CONSTRUCCION ELECTRIFICACION CANTON VILAQUE Comunidades beneficiadas por el proyecto

Collpani, Huaripampa, Surichata, Cochapampa y Murucantaña.

Ubicación:

Municipio Pucarani

Provincia Los Andes

Empresa

constructora COSETI Servicios de Ingeniería

Monto de la Obra Bs 4.566.100,46

Inicio de Obras 18/06/2013

Duración de la Obra 210 Fecha prevista de

finalización 13/01/2014

Alcance del proyecto  18.816 Km Red Primaria Trifásica en 24,9 KV.

 25,077 Km Red Monofásica en 14,4 KV.

 29,310 km Red de Distribución Secundaria en 230 V.

 26 Puestos de Transformación de: 21(10 KVA), 3(15 KVA) y 2(200 KVA) con una Potencia Instalada total 655 kVA.

 35 Puestos de Alumbrado Público.

Empresa

Constructora –

Profesionales

COSETI – Servicios de Ingeniería Ing. Humberto Harriague

Ing. Heber Padilla Supervisor de Obra

Profesionales ICCEG S.R.L. Ing. Demetrio Quisbert Ch. Ing. José Luizaga S.

Fiscal de Obras

Empresa Supervisora I.C.C.E.G. S.R.L.

Ruta de Viaje:

El tiempo de viaje a obra es de 2 Horas aproximadamente, la ruta que se debe seguir es: El Alto – Vilaque, camino a Batallas.

Debido a que el proyecto es una zona arenera existen varios caminos para poder acceder a las comunidades.

Orden de Proceder:

Después de haber recibido la Orden de Inicio por parte del Fiscal de Obras del

GADLP en fecha 17/06/2013 mediante CITE:

GADLP/SDIPOP/DIEEEA/NEX/-428/2013, esta Supervisión mediante nota CITE: ICCEG 025/2013 de fecha 18/08/2013, da la Orden de Proceder a partir del 28/08/2012, acta que se encuentra en el Libro de Ordenes.

3.

La Empresa Supervisora de Obra “ICCEG S.R.L.” en cumplimiento del Contrato Administrativo ANPE/106/2013 para la Supervisión del Proyecto Construcción Electrificación “Cantón Vilaque” firmado entre el Gobierno Autónomo Departamental de La Paz y la Empresa “ICCEG S.R.L.” que en cumplimiento de la Clausula Cuarta (OBLIGACIONES DEL SUPERVISOR) emitirá al Fiscal de Obra de una vez cada quince días, el Informe de Avance de Obra.

Con la Construcción del Proyecto Construcción Electrificación “Cantón Vilaque”, las poblaciones beneficiadas con el proyecto son: Collpani, Huaripampa, Surichata, Cochapampa y Murucantaña; pertenecientes al Municipio de “Pucarani”, Provincia Los Andes, Departamento de La Paz.

4.

A partir de la Orden de Proceder emitida por el Fiscal de Obra y la Supervisión en fecha 18 de junio de 2013 a la Empresa Constructora “COSETI” y registrado en el Libro de Ordenes, hasta la fecha han transcurrido 44 días calendario del presente Informe Técnico No. 003/2013, habiéndose realizado las siguientes actividades:

Empresa Supervisora I.C.C.E.G. S.R.L.

ACTIVIDADES CRONOLOGICAS (del periodo): Semana 1:

1. Se termino con el trabajo de Replanteo topográfico en el proyecto en la zona de Huaripampa. Se comenzó con el replanteo en la comunidad de Cochapampa

2. Estos trabajos vienen siendo realizados entre empresa constructora, supervisión y comunarios del lugar.

3. Replanteo topográfico en Media Tensión, ejecutado al 90 % en

Cochapampa.

4. Replanteo Topográfico en Baja Tensión ejecutado al 80 %. Semana 2:

5. Replanteo Topográfico en Media Tensión, ejecutado al 100 % en la comunidades de Cochapampa y Murucantaña.

6. Replanteo Topográfico en Baja Tensión, ejecutado al 100 % en la comunidades de Cochapampa y Murucantaña.

El tipo de terreno del proyecto, es terreno duro y rocoso, lo que involucrara demora en el cayado de hoyos para postes y anclas (comunidades del Surichata, Collpani y Huaripampa, Cochapampa y Murucantaña).

Las comunidades que presentaran demora en su ejecución serán las zonas de Huaripampa y Cochapampa, por que se encuentran próximos a la cordillera.

5.

En el transcurso del trabajo de replanteo topográfico se presentaron los siguientes inconvenientes:

Dos comunarios de la zona Surichata, no quieren que se les realice el respectivo estacado, situación que se indico a la empresa contratista recabar documentación de respaldo para no estacar dichas viviendas y no tener problemas posteriormente. Se quedo con el encargado del comité de electrificación Sr. Freddy Arequipa en que la supervisión arreglara estos problemas en el transcurso de la próxima semana.

En el sector de Huaripampa, una casa también está abandonada, por lo que representantes del lugar desean se trasladen estos postes a otras viviendas del lugar.

Empresa Supervisora I.C.C.E.G. S.R.L.

6.

Hasta el momento no se encontraron grandes correcciones en el trazo de la línea nueva a ser construida.

Como Fiscal de obra debe saber que por experiencia el diseño no siempre refleja como es el terreno en campo, por ello la supervisión y empresa contratista estamos viendo las mejores opciones para la construcción de la línea tanto trifásica y monofásicas.

Ahora usted también sabe que los planos del replanteo topográfico (MT y BT) también son modificados en la etapa de construcción, cuando existen desniveles de terreno (tramo de Surichata y Huaripampa).

Esta situación será definida por supervisión y se enviara un informe a fiscalización cuando se termine todo el replanteo topográfico al 100%, de todas las correcciones comparando con el diseño de la obra.

6.1. OBSERVACIONES:

Durante la ejecución del Replanteo Topográfico, los pobladores de las poblaciones beneficiadas, han solicitado se pueda incluir algunas comunidades en el actual proyecto para su ejecución dentro del Proyecto.

Se les ha solicitado, puedan hacer llegar a la brevedad posible dicha solicitud a las autoridades de estas comunidades para su análisis.

Conforme se conoce más el terreno del proyecto, se están presentando varias viviendas que no estaban en el diseño y que serán motivo de ampliaciones (detalle que se presentara al final del R.T.).

7.

A la fecha del presente Informe Técnico No. 03/2013, la Empresa Constructora “COSETI – Servicios de Ingeniería” se encuentra en proceso de inicio de excavación de los hoyos en la comunidad de XXXXXXXXX, de acuerdo a conversaciones entre los comunarios y el Gerente de la empresa, la gente del lugar no está dispuesta a realizar la excavación de los hoyos a costos de mercado en otros lugares de La Paz, razón por la cual la empresa tendrá que hacerse cargo de la excavación de los mismos.

Empresa Supervisora I.C.C.E.G. S.R.L.

ACTIVIDADES REALIZADAS POR ITEMS:

Hasta la fecha se tienen 44 días calendario desde el inicio de la obra, solo se tiene un porcentaje bajo de la instalación de faenas y replanteo topográfico de MT y BT.

Ítems: Instalación de Faenas con 80 %.

Ítems: Replanteo Topográfico MT y BT con 100 %.

8.

A continuación se presenta un cuadro del estado financiero de la construcción a cargo de la empresa constructora COSETI – Servicios de Ingeniería:

Monto Total del contrato Original Anticipo Alcance Revisado Bs Bs Bs % Bs Bs % Bs % Bs % Bs % 4.566.100,46 0,00 - - 95.000,00 0,00 0% 95.000,00 2,08% 95.000,00 2,08% 0,00 0,00%

PROYECTO CONSTRUCCION ELECTRIFICACION "CANTON VILAQUE" AVANCE DE OBRAS FISICO Y FINANCIERO AL 22/07/2013 Monto Final con Orden

de Trabajo

Avance Fisico

Anterior Avance Fisico Actual Avance Fisico Total Avance Financiero

El avance físico del proyecto es del 2.08 %, esto por ser la etapa de inicio de la obra y por los trabajos de replanteo topográfico.

Empresa Supervisora I.C.C.E.G. S.R.L.

Cuadro resumen del estado financiero:

Monto del Proyecto (Bs).: 4.566.100,46 Anticipo del 20 % (Bs): 0,00

Importante recordar que la empresa constructora “COSETI – Servicios de Ingeniería” no solicito anticipo del proyecto de referencia.

9.

CONTRATISTA:

La empresa por el presente periodo no remitió ningún informe a la supervisión. La supervisión está en espera de la nota de la constructora para poder realizar los cambios de aisladores de suspensión por aisladores poliméricos y otros cambios que considere que se evalúen.

10.

A los comités de electrificación del lugar, se les indico que las futuras ampliaciones serán una vez terminado el replanteo topográfico en el caso de que hubiera algún presupuesto sobrante.

11.

1.-Se termino los trabajos de replanteo en todos los sectores.

2.-A la fecha la empresa está realizando la excavación de hoyos en la comunidad de Surichata con personal propio.

3.- Para evitar problemas en la construcción de la obra , se ordeno al equipo de trabajo en campo y residente de obra, que el trazo de la línea sea aproxime lo más posible al diseño final.

Empresa Supervisora I.C.C.E.G. S.R.L.

proveedor ofertado CAFOB debido a que dicha empresa dió de baja su NIT por problemas con impuestos internos. Y solicita proveer los mismo de las empresas SIGMAT de la ciudad de Sucre y GECIM de la ciudad de Cochabamba. Se le instruyo a la empresa constructora que siempre y cuando las empresas señaladas cumplan las formalidades de ley y sus productos cumplas con las características exigidas en el DBC puede realizarla provision de postes nacionales a los cuales se les realizará la correspondiente pruebas de rotura y flexión.

12.

ANEXO A: No se adjunta nada.

ANEXO B: Se adjunta reporte fotográfico. ANEXO C: Se adjunta libro de órdenes

ANEXO D: Se adjunta planos del proyecto, para su verificación del avance de obra (R.T.).

Sin otro particular se saluda a usted atentamente.

Ing. Demetrio Quisbert Choque

Empresa Supervisora

Ingeniería Construcciones Y Consultoría En General

cc. Arch Mcl

Empresa Supervisora I.C.C.E.G. S.R.L.

ANEXO “B”

REPORTE FOTOGRAFICO

Reunión entre empresa constructora, supervisora y comunarios del lugar Para el trabajo de replanteo topográfico en Collpana

Inspección de las zonas del proyecto de referencia, viviendas de la comunidad Cochapampa próximos a la cordillera

Empresa Supervisora I.C.C.E.G. S.R.L. Movilidad con el que se desplaza la empresa constructora

Inspección de los equipos comprometidos para el Trabajo de replanteo topográfico
