1.0

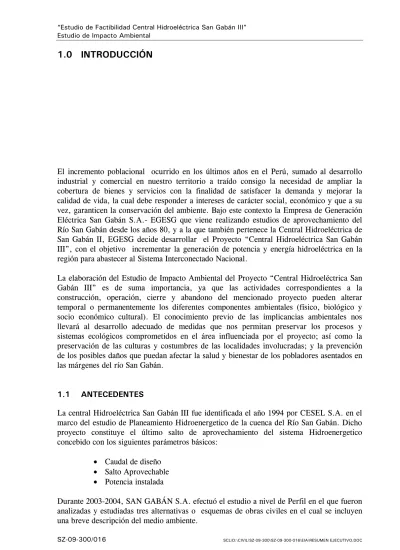

INTRODUCCIÓN
El incremento poblacional ocurrido en los últimos años en el Perú, sumado al desarrollo industrial y comercial en nuestro territorio a traído consigo la necesidad de ampliar la cobertura de bienes y servicios con la finalidad de satisfacer la demanda y mejorar la calidad de vida, la cual debe responder a intereses de carácter social, económico y que a su vez, garanticen la conservación del ambiente. Bajo este contexto la Empresa de Generación Eléctrica San Gabán S.A.- EGESG que viene realizando estudios de aprovechamiento del Río San Gabán desde los años 80, y a la que también pertenece la Central Hidroeléctrica de San Gabán II, EGESG decide desarrollar el Proyecto “Central Hidroeléctrica San Gabán III”, con el objetivo incrementar la generación de potencia y energía hidroeléctrica en la región para abastecer al Sistema Interconectado Nacional.
La elaboración del Estudio de Impacto Ambiental del Proyecto “Central Hidroeléctrica San Gabán III” es de suma importancia, ya que las actividades correspondientes a la construcción, operación, cierre y abandono del mencionado proyecto pueden alterar temporal o permanentemente los diferentes componentes ambientales (físico, biológico y socio económico cultural). El conocimiento previo de las implicancias ambientales nos llevará al desarrollo adecuado de medidas que nos permitan preservar los procesos y sistemas ecológicos comprometidos en el área influenciada por el proyecto; así como la preservación de las culturas y costumbres de las localidades involucradas; y la prevención de los posibles daños que puedan afectar la salud y bienestar de los pobladores asentados en las márgenes del río San Gabán.
1.1 ANTECEDENTES
La central Hidroeléctrica San Gabán III fue identificada el año 1994 por CESEL S.A. en el marco del estudio de Planeamiento Hidroenergetico de la cuenca del Río San Gabán. Dicho proyecto constituye el último salto de aprovechamiento del sistema Hidroenergetico concebido con los siguientes parámetros básicos:
• Caudal de diseño
• Salto Aprovechable
• Potencia instalada
Durante 2003-2004, SAN GABÁN S.A. efectuó el estudio a nivel de Perfil en el que fueron analizadas y estudiadas tres alternativas o esquemas de obras civiles en el cual se incluyen una breve descripción del medio ambiente.
En el Periodo 2007 – 2008, CESEL S.A. desarrolla para San Gabán S.A. el estudio de Prefactibilidad en el cual en base a consideraciones técnica-económicas preliminares se identifica como esquema viable una alternativa sobre la cual se desarrolló un capítulo entero dedicado al Estudio de Impacto Ambiental el cual incluye el estudio de línea base ambiental, identificación y evaluación de impactos ambientales, plan de manejo ambiental, plan de contingencia y los costos ambientales.
Al 2010 se encuentra culminados a nivel de Factibilidad el estudio de la Central Hidroeléctrica de San Gabán III por parte de la empresa S&Z Consultores Asociados S.A que a su vez es la encargada de realizar el Estudio de Impacto Ambiental para la elaboración del presente estudio se tiene como base el Estudio de Factibilidad de la C.H. San Gabán III.
1.2 OBJETIVOS
1.2.1 General
• Crear un instrumento de previsión de impactos y de gestión que permita asegurar la ejecución del proyecto enmarcado en las mejores prácticas ambientales y así cumplir con los requerimientos del Reglamento para la Protección Ambiental en Actividades Eléctricas y demás normas ambientales.
1.2.2 Específicos
• Identificar, predecir, interpretar y comunicar los probables impactos ambientales, que se originarían como consecuencia del Proyecto en todas sus etapas (planificación, construcción y operación), a fin de implementar las medidas de prevención y/o mitigación que eviten, rechacen y/o minimicen los impactos ambientales negativos y, en el caso de los impactos ambientales positivos, implementar las medidas que puedan potenciar los beneficios generados por la ejecución de este Proyecto, con el propósito de lograr la conservación del ambiente natural y social del área de estudio.
• Acreditar que los procesos de información, consulta y concertación con las comunidades afectadas por el desarrollo del Proyecto, sean realizados de conformidad con los requisitos de ley.
1.3 ALCANCE
La elaboración del Estudio de Impacto Ambiental del Proyecto “Central Hidroeléctrica San Gabán III”, se llevará a cabo durante los meses de Setiembre del 2010 hasta Marzo 2011, abarcando así la temporada seca y temporada de húmeda, con la finalidad de entender y conocer el comportamiento sucesional de los componentes ambientales entre una temporada a otra; y su vez nos permitirá la adecuada identificación de los impactos ambientales que pudiera ocasionar las diversas actividades del proyecto.
Del mismo modo el estudio estará enmarcado al área de influencia del proyecto que coincide con el área de concesión de la Central Hidroeléctrica San Gabán III de los cuales se
detalla en resumen que abarcan todos los centros poblados comprendidos entre el Sector de Arica (Km 286 del Tramo 4 de la Carretera Interoceánica) por el Norte y por el Sur JimaPunco (Km 264 del Tramo 4 de la Carretera Interoceánica).
La realización del estudio de Impacto Ambiental estuvo a cargo de S&Z Consultores Asociados S.A.
1.4 METODOLOGÍA
Considerando las directivas oficiales del Ministerio de Energía y Minas, Sub-Sector Eléctrico, el equipo consultor ha desarrollado el estudio de impacto ambiental en 3 etapas: etapa preliminar de campo, etapa de trabajo de campo y etapa de gabinete desarrollando metodologías propias de cada etapa.
1.4.1 Etapa Preliminar
Constituye de este modo la primera etapa del Estudio de Impacto Ambiental y comprende las actividades como recopilación y análisis preliminar de información sobre el tema y área de estudio; pudiéndose determinar esta etapa como acopio de información. Así mismo se estableció las áreas de evaluación, considerando el área de influencia directa e indirecta.
1.4.2 Etapa de Trabajo de campo
Consistió en la realización de la evaluación del ámbito del proyecto, a través de inspecciones y registros in situ (muestras y/o conteos) para los medios físicos y biológicos; así como, entrevistas a los actores sociales involucrados con el desarrollo del proyecto.
1.4.3 Etapa de gabinete
La etapa de gabinete comprendió, principalmente, las tareas de elaboración del Estudio y la preparación de los mapas temáticos correspondientes a la zonificación ambiental, se identifico, evaluó y valoro los impactos generados por las etapas del proyecto sobre el medio; también se diseñaron los planes de manejo ambiental, contingencias, compensaciones, monitoreos, relaciones comunitarias, etc.
1.4.4 Participación Ciudadana
Como parte de la metodología para elaborar el Estudio de Impacto Ambiental, se llevó a cabo el Plan de Participación Ciudadana, cuya principal función fue involucrar la participación de la población de la zona del Proyecto en la elaboración del citado estudio, de acuerdo a la Resolución Ministerial 223-2010-MEM/DM donde se indican los
2.0
MARCO LEGAL
El Estudio de Impacto Ambiental constituye un instrumento de gestión ambiental, orientado a la ejecución de la política ambiental, aplicado sobre la base de los derechos y principios que rigen en materia ambiental, con el objetivo de conservar el ambiente, tal como se encuentran estipulados en el Título Preliminar: Derechos y Principios de la Ley General del Ambiente – Ley Nº 28611. Pero existen una gama de leyes que regulan diversos aspectos y que hacen referencia también a los EIA, entre las que se encuentran, por ejemplo, la Ley del Sistema Nacional de Evaluación del Impacto Ambiental – Ley Nº 27446, la Ley Marco del Sistema Nacional de Gestión Ambiental – Ley Nº 28245, la Ley Marco para el Crecimiento de la Inversión Privada – Decreto Legislativo Nº 757, la Ley de Evaluación de Impacto Ambiental para Obras y Actividades – Ley Nº 26786, entre otras.
En ese sentido, el objetivo del presente capítulo del Estudio de Impacto Ambiental implica poner en conocimiento las normas nacionales de carácter ambiental y social que deben cumplirse al ejecutar actividades, obras y construcciones que realice el hombre y que impliquen un probable daño al ambiente, pues todas ellas son de carácter obligatorio, y a las normas internacionales aplicables al mismo.
2.1 NORMAS GENERALES
a. Constitución Política del Perú (en adelante la Constitución) (30.12.1993) b. Código Penal - Decreto Legislativo Nº 635 (08.04.91)
c. Ley Marco para el Crecimiento de la Inversión Privada - Decreto Legislativo Nº 757 (13.11.91)
d. Ley General de Expropiaciones - Ley Nº 27117 (20.05.99)
e. Reglamento de Seguridad y Salud en el Trabajo - Decreto Supremo Nº 009-2005-TR (29.03.05)
f. Reglamento Nacional de Tasaciones - Resolución Ministerial Nº 126-2007- VIVIENDA (13.05.07)
2.2 NORMAS DE GOBIERNO REGIONAL Y LOCAL
a. Ley Orgánica de Gobiernos Regionales - Ley Nº 27867 (18.11.02) b. Ley Orgánica de Municipalidades - Ley Nº 27972 (27.05.03)
c. Ley Marco de Promoción de la Inversión Descentralizada - Ley Nº 28059 (13.08.03)
d. Reglamento de la Ley Marco de Promoción de la Inversión Descentralizada - Decreto Supremo N° 015-2004-PCM (29.02.04)
2.3 NORMAS DE CONSERVACIÓN DE LOS RECURSOS NATURALES
a. Reglamento de Clasificación de Tierras - Decreto Supremo Nº 0062/75-AG (22.01.75)
b. Ley Orgánica para el Aprovechamiento Sostenible de los Recursos Naturales - Ley Nº 26821 (26.06.97)
c. Ley de Áreas Naturales Protegidas - Ley Nº 26834 (04.07.97), Reglamento de la Ley de Áreas Naturales Protegidas
d. Ley sobre la Conservación y Aprovechamiento Sostenible de la Diversidad Biológica - Ley Nº 26839 (16.07.97)
e. Ley Forestal y de Fauna Silvestre - Ley Nº 27308 (16.07.00)
f. Categorización de Especies amenazadas de fauna silvestre y prohíben su caza, captura tenencia, transporte o exportación con fines comerciales - DS N° 034-2004-AG (22.09.04)
g. Calificación de los Recursos Hídricos ubicados en el territorio de la República del Perú - Resolución Directoral Nº 1152/2005/DIGESA/SA (03.08.05)
h. Aprueban Categorización de Especies Amenazadas de Flora Silvestre - Decreto Supremo Nº043-2006-AG (13.07.06)
i. Ley de Recursos Hídricos - Ley Nº 29338 (31.03.09)
2.4 NORMAS DEL SECTOR SALUD
a. Ley General de Salud - Ley Nº 26842 (20.07.97)
b. Ley General de Residuos Sólidos - Ley Nº 27314 (21.07.00)
c. Reglamento de Estándares Nacionales de Calidad Ambiental del Aire - Decreto Supremo Nº 074-2001-PCM (24.06.01)
d. Reglamento de Estándares Nacionales de Calidad Ambiental para el Ruido - Decreto Supremo Nº 085-2003-PCM (30.10.03)
e. Ley que regula el Transporte Terrestre de Materiales y Residuos Peligrosos -Ley Nº 28256 (19.06.04)
f. Reglamento de la Ley General de Residuos Sólidos - Decreto Supremo Nº 057-2004-PCM (24.07.04)
g. Reglamento sobre Valores Límite Permisibles para Agentes Químicos en el Ambiente de Trabajo - Decreto Supremo Nº 015-2005-SA (06.07.05)
h. Reglamento Nacional de Transporte Terrestre de Materiales y Residuos Peligrosos - Decreto Supremo Nº 021-2008-MTC (10.06.08)
i. Estándares Nacionales de Calidad Ambiental para Agua - Decreto Supremo Nº 002-2008-MINAM (31.07.08)
j. Estándares de Calidad Ambiental para Aire - Decreto Supremo Nº 003-2008-MINAM (22.08.08)
k. Disposiciones para la Implementación de los Estándares Nacionales de Calidad Ambiental (ECA) para Agua - Decreto Supremo N° 023- 2009 (19.12.09)
2.5 NORMAS DEL SECTOR ENERGÍA Y MINAS
a. Ley de Concesiones Eléctricas - Decreto Ley N° 25844 (19.11.92)
b. Reglamento de Protección Ambiental para las Actividades Eléctricas - Decreto Supremo N° 029-94-EM (08.06.94)
c. Niveles máximos permisibles para efluentes líquidos producto de las actividades de generación, transmisión y distribución de energía eléctricas - Resolución Directoral N° 008-97-EM/DGAA (17.03.97)
d. Reglamento de Consulta y Participación Ciudadana para la realización de Actividades Energéticas dentro de los Procedimientos Administrativos de Evaluación de los Estudios Ambientales - Resolución Ministerial 223-2010-MEM/DM
2.6 NORMAS DE EVALUACIÓN AMBIENTAL
a. Ley de Evaluación de Impacto Ambiental para Obras y Actividades - Ley N° 26786 (13.06.97)
b. Ley del Sistema Nacional de Evaluación de Impacto Ambiental - Ley Nº 27446 (23.04.01)
c. Ley Marco del Sistema Nacional de Gestión Ambiental - Ley Nº 28245 (08.06.04) d. Reglamento de la Ley Marco del Sistema Nacional de Gestión Ambiental - Decreto
Supremo Nº 008-2005-PCM (28.01.05)
e. Ley General del Ambiente Ley Nº 28611 (15.10.05)
f. Reglamento de la Ley del Sistema Nacional de Evaluación de Impacto Ambiental - Decreto Supremo N° 019-2009-MINAM (27.09.09)
g. Ley del Sistema Nacional de Evaluación y Fiscalización Ambiental - Ley Nº 29325 (05.03.09)
3.0
MEMORIA DESCRIPTIVA DEL PROYECTO
3.1 AREA DEL PROYECTO
El proyecto se ubica entre los sectores de Casahuiri y un punto cercano a la afluencia del río Blanco al San Gabán, entre los sectores de Huayna Pallca y Paqui Llusi pertenecientes a la Comunidad de Icaco en el distrito de San Gabán, provincia de Carabaya, departamento de Puno.
El área del proyecto no se encuentra en los terrenos de ningún área natural protegida ni sus respectivas zonas de amortiguamiento.
Los recursos utilizados corresponden a los turbinados por la Central Hidroeléctrica San Gabán II y los correspondientes a la cuenca complementaria, cuya captación se realiza entre los parajes de Jima Punco y Casahuiri.
La casa de máquinas se ubicará entre los parajes Huayna Pallca y Paqui Llusi.
3.1.1 Concesión
El 9 de Junio del 2009, mediante Resolución Ministerial 256-2009-MEN/DI se le otorga a la Empresa de Generación Eléctrica San Gabán S.A., la concesión temporal para desarrollar estudios a nivel de factibilidad relacionados a la actividad de generación de energía eléctrica en la futura Central Hidroeléctrica San Gabán III, los cuales se realizaran en el distrito de San Gabán por un plazo de 24 meses a partir de la vigencia de la resolución mencionada.
3.2 UBICACIÓN
El proyecto se encuentra ubicado en el distrito de San Gabán, provincia de Carabaya, departamento de Puno, sobre la margen derecha del río San Gabán, tal como se aprecia en el gráfico siguiente:
La captación se sitúa en las inmediaciones de la descarga de la Central Hidroeléctrica San Gabán II, entre los parajes de Jima Punco y Casahuiri a la cota 1 438,91 msnm. Las aguas captadas pasan por un desarenador y un reservorio de regulación horaria de donde son descargadas a la cámara de carga, donde se reciben adicionalmente las aguas turbinadas por San Gabán II. La cota de operación de la cámara de carga es la 1 410,20 msnm. La casa
de máquinas se ubica entre los parajes de Huayna Pallca y Paqui Llusi y descarga las aguas turbinadas al río San Gabán a la cota 759,20 msnm
3.3 ACCESOS AL ÁREA DEL PROYECTO
3.3.1 Accesos a los Frentes de Obra
Los frentes de obras se encuentran al pie de la Carretera Interoceánica, por lo que los accesos a la presa, desarenador, embalse regulador y taza de carga, así como el correspondiente al de la casa de máquinas y patio de llaves, tienen un desarrollo limitado.
Para la construcción del túnel se ha previsto la construcción de dos ventanas que se dirigirán hacia el trazado del túnel. La Ventana 1 tendrá 1 240 m de longitud y llegará a la progresiva 2+800. Su embocadura coincidirá con la carretera Interoceánica.
La Ventana 2, El acceso a esta ventana se realizará por laderas rocosas y de fuerte pendiente, siendo la longitud de su desarrollo de 3 317 m. Se requerirá poner especial atención en su construcción para minimizar los efectos negativos sobre el medio ambiente y la infraestructura existente y considerar durante su período de uso, durante la construcción y posteriormente durante la operación, un mantenimiento adecuado. Su desarrollo alcanzará a los 3 317 m.
La ubicación de las ventanas permite una mejor programación en el proceso de construcción y cuatro posibles frentes de ataque.
Al proponerse el desarrollo de la tubería de presión parcialmente en superficie, el final del túnel se constituye en otro frente de trabajo para su excavación denominándose la Ventana 3. El acceso proyectado a este frente alcanzó a los 8 420 m, interesando laderas rocosas de fuerte pendiente.
Las canteras y zonas de depósito de escombros se encuentran, asimismo, cercanas a la vía principal entre Casahuiri y Paqui Llusi y requerirán solo del acondicionamiento de pequeñas trochas. Muchas de ellas se encuentran desarrolladas al haberse utilizado estas áreas para la obtención de inertes y para el depósitos de escombros provenientes de los trabajos de construcción de la Carretera Interoceánica.
3.4 TOPOGRAFÍA
Los trabajos ejecutados para el estudio de factibilidad abarcaron las siguientes áreas que fueron a su vez fueron empleados en el Estudio de Impacto Ambiental:
−
La zona de captación, desarenador y embalse a escala 1/100 (12 ha).−
58 Secciones transversales en el río San Gabán 45 en la zona de captación 1 800 m y 13 en la zona de la descarga, 300 m a escala 1/100.−
La embocadura del túnel de acceso a la cámara de carga, escala 1/100 (1,8 ha).−
El portal del túnel de acceso a casa de máquinas y del túnel de descarga a escala 1/100 (5 ha).−
Zona de canteras y botaderos a escala 1/2 000 (25,6 ha).−
Líneas de refracción sísmica 2 045 m y ubicaciones de las perforaciones diamantinas.−
Levantamientos aerofotogramétricos con fotos satelitales Alos Pancromático de 2,5 m de resolución del área del proyecto a escala 1:25 000 con una extensión de 1 192 117,61 ha.3.5 COMPONENTES DEL PROYECTO
3.5.1 Generalidades
La Central Hidroeléctrica San Gabán III aprovechará un caudal de 35 m3/s, en un salto neto
de 615 m para generar en una central ubicada en caverna, 187 MW y producir una media anual facturable de 1 285 GWh. El proyecto se desarrolla sobre la margen izquierda del río San Gabán entre las localidades de Casahuiri y Huayna Pallca en el Distrito de San Gabán, Provincia de Carabaya, Departamento de Puno.
3.5.2 Obras de de Captación y Regulación Horaria
a. Estructuras de Derivación
El barraje de derivación se ubica aguas arriba de la quebrada Casahuiri a la cota 1 433 m. Está provisto de cuatro vanos de 8 m y pilares de 2 m de ancho, sobre los que se fijarán las compuertas radiales de operación. El nivel de captación máximo corresponde a la cota 1 438,91 msnm.
La solera se extiende por una longitud de 47 m y es de constitución robusta para soportar las condiciones de flujo en la zona y el arrastre de fondo. Su superficie estará protegida con enrocado y delante de la solera se ha previsto un rip-rap con piedras de grandes dimensiones para evitar el deterioro de la parte inicial de la estructura. Cada vano contará con una guía para la colocación de una ataguía para operaciones de mantenimiento de las compuertas y de los canales de descarga.
Sobre la margen derecha se ha previsto un canal de aproximación hacia la obra de toma, diseñado con la finalidad de poder realizar purgas para mantener libre de piedras la zona de captación.
Para su construcción se ha previsto un túnel de desvío de unos 400 m con una ataguía ubicada aguas abajo de su embocadura. En la etapa operativa, este túnel de desvío servirá para efectuar reparaciones mayores. Su capacidad de descarga será de 150 m3/s.
b. Bocatoma
La bocatoma se emplaza sobre la margen derecha, contando con cuatro canales de captación provistos de rejas gruesas y compuertas de control. Bajo las compuertas se ha ubicado un
ducto desgravador que descargará al río en el área de la solera, al operarse la compuerta respectiva.
Después de las compuertas de toma se desarrollan los canales de conducción hacia las naves desarenadoras.
c. Desarenador
El desarenador, incluyendo la transición de sus canales hasta el final del desarrollo de las naves, tendrá una longitud de 50 m. Las naves desarenadoras son cuatro y sus dimensiones son de 6 m de ancho y altura variable de 7 a 8 m con un tirante medio efectivo de 6,20 m. En la parte central de cada nave se ubicará un canal de limpia para las operaciones de purga, que contarán con compuertas de purga y ductos para que durante la operación de limpieza, se descarguen los sedimentos eliminados hacia el río.
Para la operación de limpieza se procederá al cierre de la compuerta de captación de cada nave y a la apertura de la compuerta de descarga de sedimentos. Vaciada la nave se procederá a abrir la compuerta de toma, entrando el agua con gran velocidad para proceder a la limpieza de las naves hasta dejarlas totalmente libre de sedimentos. Concluido este proceso, se cerrará la compuerta de descarga llenándose la nave hasta alcanzar el nivel de operación. Esta operación se hará nave por nave.
El agua tratada continuará hacia el reservorio de regulación horaria por un vertedero que descargará hacia una poza de amortiguamiento desde donde el agua será entregada al reservorio de regulación horaria por un plano inclinado.
En caso de mantenimiento o limpieza del reservorio de regulación horaria se ha previsto una captación lateral en esta área. Para que ésta funcione, se ha previsto un juego de ataguías de cierre que permitirán derivar el agua a un canal by-pass hacia la cámara de carga, cerrándose con la ataguía la entrega al reservorio de regulación horaria. Durante la operación normal, la ataguía cerrará el ingreso al canal by-pass.
d. Reservorio de Regulación Horaria
El Reservorio de Regulación horaria tendrá una capacidad útil de almacenamiento de 190 mil m3. El reservorio estará constituido por un dique de Rocas. Para su construcción se
podrá utilizar el material de excavación de las obras subterráneas. Superficialmente estará protegido hacia el río con un rip-rap de dimensiones adecuadas para evitar la erosión del pie del talud del dique y la superficie interior con lozas de concreto.
La operación de descarga desde el reservorio de regulación horaria, estará controlada por una compuerta radial de 2,20 m por 2,20 m, que contará con un programa para descargar las aguas requeridas en función a los caudales establecidos y los niveles del embalse. Delante de la compuerta se ha previsto una reja fina y guías para instalar una ataguía para el mantenimiento de la compuerta radial.
El tramo inicial de empalme entre el punto de captación en el reservorio de regulación horaria hasta alcanzar la roca, estará constituido por un ducto en concreto de 30,0 m de
desarrollo al que le seguirá un túnel de derivación de 40,89 m y 3,20 x 3,20 m2 de sección,
que entregará las aguas a la taza de carga a pelo libre.
e. Cámara de Carga
La cámara de carga tendrá una capacidad útil de 1 860 m3. Su emplazamiento se ubica
aguas abajo del reservorio de regulación horaria, a unos 40 m de la superficie rocosa y a unos 20 m del túnel de descarga de la Central San Gabán II que se unirá a ella con un túnel de corto desarrollo provisto de una ataguía de cierre.
La conexión de la cámara de carga con el túnel de conducción se realizará a través de un pique vertical de aproximadamente 8 m de profundidad y 4,0 m de diámetro.
3.5.3 Túnel de conducción
a. Descripción General
El túnel de conducción se desarrolla con una longitud total de 15,265 m. Interesa un primer tramo de aproximadamente 3 500 m hasta después del cruce de la quebrada El Carmen a formaciones intrusivas del Paleozoico con buenas condiciones geomecánicas. Después de este punto el túnel interesará rocas del Complejo Izcaybamba hasta el kilómetro 11 650 para continuar en formaciones del Grupo San José.
En los últimos tres kilómetros del túnel, por la escasa cobertura disponible y la fracturación de la roca, se han previsto blindajes para evitar las filtraciones hacia el exterior. El blindaje será instalado desde la ventana terminal antes de la cámara de válvulas e irá embebido en concreto.
b. Ventanas de Acceso para la Construcción
Para la excavación del túnel se han previsto dos ventanas intermedias que generarán cada una dos frentes de ataque y un punto de ataque adicional al final del túnel, lo que permitirá contar con cinco frentes de ataque.
Para la etapa operativa, las ventanas serán cerradas en su parte final con tapones de concreto y dispondrá de una puerta con cierre al ras del perímetro del túnel para permitir el fácil acceso para las inspecciones y mantenimiento.
c. Características Geológicas Principales
El túnel interesará por los primeros 3 500 m, rocas intrusivas graníticas a la cual le seguirán rocas metamórficas del Complejo Izcaybamba hasta la progresiva 11 700 m y de allí hasta la progresiva 15 265 m, interesará rocas del Grupo San José.
Para la estimación de costos de las obras de conducción se ha previsto en porcentaje, los tipos de roca que interesarán la excavación del túnel:
− Tipo 1 : 10%
− Tipo 2 : 60%
− Tipo 4 : 8%
− Tipo 5 : 2%
d. Calculo del Diámetro Óptimo
Se definió el diámetro óptimo del túnel para Q = 35 m3/s, considerando un factor de planta
de 0,77 para un período de vida útil de 50 años con una tasa de descuento del 12% y un costo de la energía de 45 US $/MWh y eficiencia del grupo turbina/generador de 0,89%.
3.5.4 Chimenea de Equilibrio
La chimenea de equilibrio se ubica en la progresiva 15+118,38. Está constituida por un pique vertical que parte de un túnel transversal al de conducción, teniendo el pique una sección revestida de 7,50 m de diámetro que se elevará desde la cota del piso 1 347,63 msnm hasta la cota 1 422,50 msnm.
Contará con dos cámaras una de expansión de 3 700 m3 ubicada a partir de la cota 1 415,00
msnm con nivel de operación máximo a la cota 1 421,44 msnm y otra de alimentación constituida por dos conos simétricos ubicadas en la cota 1 358,28 msnm con un volumen total de 2 225 m3. El nivel de operación mínimo de estas cámaras será la cota 1 360,00
msnm.
3.5.5 Cámara de Válvulas
En el punto de conexión del túnel de conducción y la tubería de presión se ha previsto una cámara de válvulas en la que se instalará una válvula mariposa de seguridad de 3,0 m de diámetro.
Contará con sistemas para la detección de sobre velocidades que la harán operar y válvulas de aereación para el caso que se produjeran presiones negativas que pudieran dañar la tubería.
3.5.6 Tubería Forzada
Desde la cámara de válvulas partirá una tubería forzada de 3.00 m de diámetro que se desarrollará en superficie por 574 m con un ángulo medio de 38º con la horizontal. Se prevé construir en este tramo cuatro bloques de anclaje y sillas de apoyo, distanciadas entre si en 20 m en promedio.
Al final del tramo al exterior, la tubería continuará con un diámetro de 2.80 m en un pique vertical de 292.80 m seguido por un tramo horizontal con el mismo diámetro por 28 m al que la seguirá el distribuidor para alimentar a las turbinas 1 y 2 con un desarrollo de 42 m y diámetro variable.
3.5.7 Casa de Máquinas
La casa de máquinas estará ubicada en caverna contando para su acceso con un túnel de 6,0 x 6,0 m de sección y 380 m de longitud, que partirá de la cota 780 msnm para llegar a la caverna a la cota 774.30 msnm.
La caverna tendrá una altura máxima de 31,65 m con un ancho de 19,0 m y una longitud de 54,50 m.
El nivel del piso de la descarga se ubicará a la cota 758,85 msnm y el eje de las turbinas Pelton de seis chorros a la cota 765,40 msnm. El nivel piso de los generadores estará en la cota 771,10 msnm y el nivel piso estator y de llegada del túnel de acceso a la cota 774,30 msnm.
El patio de llaves y S.E. e ubicarán al exterior sobre un área de 10 384 m2. En este patio se
recibirá la energía desde San Gabán II en 138 kV y partirá la línea San Gabán III-Onocora en 220 kV.
3.5.8 Equipamiento Mecánico e Hidromecánico
La potencia instalada en la Central será de 187 MW, generada por dos turbinas Pelton de eje vertical, con seis inyectores.
La caída bruta será de 644,80 m. Siendo las perdidas de carga iguales a 29,78 m, la caída neta de diseño será de 615 m.
3.5.9 Equipamiento Eléctrico
El equipamiento eléctrico de la C.H. San Gabán III estará constituido de la siguiente forma:
−
Generadores y sistema de excitación y regulación de tensión.−
Celdas de interruptor de generador.−
Celdas del neutro del generador.−
Sistema de control y protección.−
Servicios auxiliares en corriente alterna.−
Servicios auxiliares en corriente continua.−
Sistema de barras 13,8 kV.−
Cables de control y de energía para baja tensión.−
Instalaciones eléctricas de alumbrado y fuerza.−
Sistema de puesta a tierra.3.5.9.1 Equipamiento Eléctrico Casa de Máquinas
a. Generadores
Los generadores serán del tipo síncrono, equipados con excitador estático conectado a los conductores principales del generador, con el neutro puesto a tierra a través de una resistencia para limitar la corriente de falla a tierra.
La posición del eje del generador será la misma que el eje de la turbina, y estarán acoplados por medio de un eje intermedio, que se utilizará con fines de mantenimiento de la turbina.
3.5.9.2 Servicios Auxiliares en Corriente Alterna
Para la alimentación de los servicios auxiliares de la central, se prevé la instalación de dos transformadores tipo seco de 850 KVA, protegido contra cortocircuitos mediante fusibles de potencia.
3.5.9.3 Servicios Auxiliares en Corriente Continua
Para la alimentación de los circuitos auxiliares en corriente continua, se mantendrá en estado flotante dos bancos de acumuladores plomo-ácido con un tiempo de descarga de 8 horas y una capacidad nominal en amperes-horas de acuerdo a las necesidades del proyecto, al ciclo de funcionamiento especificado y a la tensión al final de la descarga, a una temperatura de 25°C.
En principio, se ha estimado la capacidad en 450 A-h para 125 Vcc y 150 A-h para 48 Vcc en comunicaciones, pero el Contratista deberá verificarlos de acuerdo con los requerimientos técnicos.
3.5.10 Subestación
3.5.10.1 Subestación San Gabán III
La subestación estará ubicada al exterior al igual que los 02 bancos de transformadores monofásicos de 13,8/220 kV 110 MVA c/u.
La conexión hacia el exterior será a través de cables de energía 13,8 KV hasta las estructuras soportes de cables metálicas que conectaran con los bornes 13,8 kV.
El diseño de la Subestación San Gabán III 220 kV-220 MVA estará previsto para una configuración de conexión en simple barra con las siguientes celdas de línea y transformación:
−
Dos (02) celdas de transformación 220 kV (de los 02 bancos monofásicos).−
Una (01) celda de línea-transformación 220 kV, en el cual se instalará un autotransformador trifásico 220/138 kV de 150 MVA.−
Una (01) celda de línea 138 kV, esta salida se interconectará con el patio de llaves de la C.H. San Gabán II.−
Una (01) celda de salida de líneas 220 kV a la S.E. Onocora.3.6 ACTIVIDADES Y CRONOGRAMA DE OBRAS
El Cronograma de Obras ha sido realizado tomando en consideración las características del esquema que conforma el Proyecto de la Central Hidroeléctrica San Gabán III y las características geológicas y geotécnicas de las formaciones interesadas así como la morfología de los terrenos.
De acuerdo a la secuencia establecida, el inicio de pruebas del primer grupo se produciría en el mes 40 para entrar en operación comercial en el mes 43, seguido por la operación comercial del segundo grupo en el mes 46.
3.6.1 Carreteras de Acceso a los Frentes de Trabajo
Las vías principales desde los puertos o ciudades principales se encuentran asfaltadas y en perfecto estado.
Considerando un período de movilización total de tres meses, y la ejecución de campamentos en seis, los accesos podrían iniciarse en el mes 2 para quedar concluidos en el mes 10.
3.6.2 Túnel de Conducción
Las fechas de conclusión de los diversos tramos de túnel descritos, tomarán los siguientes plazos:
− Desde la Ventana 1 28.5 meses para los dos tramos, incluyendo la excavación de la ventana y del túnel y la colocación del concreto.
− Desde la Ventana 2 32 meses incluyendo el acceso, ventana y colocación del concreto entre las progresivas 5 900 a 9 000;
− Desde Frente Terminal 39 meses incluyendo la colocación de 160 m de blindaje, el concreto entre las progresivas 9 000 y 15 265 y la construcción de la Chimenea de Equilibrio, así como las pruebas de impermeabilidad del túnel.
La ruta crítica para la puesta en operación de la Central estaría constituida por la excavación y revestimiento del túnel de conducción.
3.6.3 Estructura de Captación
La construcción de la obra de captación incluye la construcción de un barraje móvil de cuatro luces, que requiere de un túnel de desvío y una ataguía para dejar en seco la zonas de emplazamiento del barraje para efectuar las excavaciones y el concreto.
La ejecución de las obras de desvío se ha estimado que se efectuará en un plazo de seis meses, mientras que la excavación a nivel de fundaciones tomará tres meses y la colocación de los concretos tendrá un plazo de cinco meses.
Teniendo en consideración el plazo para la ejecución de los túneles, se deberá programar la fecha de cada actividad, procurando iniciar las obras de construcción del barraje, al final del período de avenidas para tenerlas concluidas antes del inicio del siguiente período.
3.6.4 Desarenador
La construcción del desarenador incluye las excavaciones, los vaciados de concreto y la instalación del equipo hidromecánico. Estas obras podrían desarrollarse en un plazo de seis a ocho meses, no presentando mayores problemas su programación.
3.6.5 Reservorio de Regulación Horaria
Se ha previsto para la construcción del reservorio de regulación horaria incluyendo la construcción de canal bypass, vertedero de descarga, torre de compuertas y captación, un plazo de nueve meses, incluyendo la instalación del equipo hidromecánico.
3.6.6 Cámara de Carga
El plazo estimado para la construcción de la cámara de carga y sus obras auxiliares, ha sido estimado en diez meses.
3.6.7 Conducto Forzado
El plazo requerido para el desarrollo de las obras en superficie, incluyendo los bloques de anclaje, sillas de apoyo y tratamiento de las laderas e instalación de la tubería se ha estimado en dieciocho meses. Para la construcción del pique e instalación de la tubería y su concretado se han considerado 12 meses incluyendo el tramo horizontal. Su desarrollo se realizaría entre el mes 14 y 38, incluyendo la construcción de la cámara de válvulas y la instalación del equipo.
La orden de proceder para la fabricación de los tubos deberá ser puesta al final del mes 12 para que estos empiecen a estar disponibles en obra a partir del mes 18.
3.6.8 Casa de Máquinas
La construcción de la casa de maquinas se iniciaría el segundo mes incluyendo en primer término, el acondicionamiento del terreno hasta el nivel establecido para el portal de acceso que corresponde a su vez al del patio de llaves. Estos trabajos tomarían unos cuatro meses.
Concluidos estos y excavado el portal, se excavarían los 380 m del túnel de acceso, que incluyendo su revestimiento, debería tomar un plazo de cuatro meses.
Paralelamente se desarrollaría el túnel de descarga de 650 m que por su sección y considerando el tramo inicial en material suelto, tomaría un plazo de nueve meses, incluyendo el revestimiento en concreto del piso. La colocación de concreto en toda la sección se realizaría solo después de acabar con la excavación de la caverna y colocación del concreto masivo para cimentar a los grupos.
La conclusión de la excavación de la caverna se prevé para el mes 25, desde el inicio de la movilización. A partir de dicha fecha, se procederá a la colocación de los concretos y al montaje de los equipos hidro y electromecánicos cuya conclusión se prevé para el mes 39.
3.6.9 Fabricación de Equipos
La fabricación y transporte del equipo podría tomar unos dieciocho meses desde la orden de proceder, debiéndose disponer de las piezas de los niveles inferiores para iniciar el montaje, a partir del octavo mes de la colocación de la orden de proceder. Es decir, los primeros equipos deberán estar disponibles en obra a partir del mes 25.
3.6.10 Patio de Llaves
La construcción del Patio de Llaves incluyendo el suministro de los equipos tomaría entre 18 y 24 meses. Se considera conveniente considerar el adelanto de la línea de transmisión San Gabán II – San Gabán III en 138 kV y contar con un transformador 138/10 kV para alimentar este frente con energía eléctrica proveniente de San Gabán II.
3.7 EVALUACIÓN ECONÓMICA FINANCIERA
3.7.1 Generalidades
La Evaluación Económica del Proyecto de la C.H. San Gabán III se ha realizado a Precios de Mercado (Evaluación Privada) y a Precios Sociales (desde el punto de vista del Estado).
La metodología utilizada para la Evaluación Financiera, corresponde a una Inversión Privada con una Relación Deuda/Capital aplicable a Proyectos de Infraestructura con importantes inversiones y largo plazo de maduración, sin utilizar condiciones excepcionales de Financiamiento que algunas Entidades de Gobiernos ofertan para algunos Proyectos que resultan de su interés, por lo que se ha obtenido resultados a condiciones de competencia y bajo el criterio de que los Inversionistas serían Entes Privados.
3.7.2 Monto de Inversión y Programa de Desembolsos
El componente más importante para la Evaluación Económica-Financiera lo constituye el Monto de Inversión y el Programa de Desembolsos, el cual se resume a continuación:
Cuadro Nº 3.1
3.7.3 Costos de operación, mantenimiento y otros
Los costos anuales por concepto de personal de operación y mantenimiento de la C.H. San Gabán III alcanzan la suma de US$ 1 543 250
Además de estos costos, la operación de la central demanda el pago de seguros sobre el equipamiento, los cuales se han estimado en 0,8% de la inversión como prima anual.
El costo de los Organismos Reguladores y el COES, se ha calculado por el equivalente al 1,5% de los ingresos por venta de energía y los costos por el uso de recursos naturales se han calculado en 1% de la venta de energía. Ambos conceptos en forma anual.
Adicionalmente, se ha estimado que los demás gastos que requiere la operación de la central que está diseñada para ser operada en forma automática y desde un solo Centro de Despacho, alcanzan a la suma de US$ 195 000.
3.8 CAMPAMENTOS Y ALMACENES
Para el desarrollo de los trabajos se prevé construir dos campamentos. Uno cercano a la toma e inicio de la trocha hacia la Ventana 1 y el segundo, en la zona de la casa de máquinas. Estos campamentos deberán albergar a 500 personas, 225 en el área de la Casa de Máquinas y 275 en el área de la Toma y Ventanas.
Se estima que de los 500 puestos de trabajo 150 corresponden a de mano de obra calificada y 350 puestos de trabajo de mano de obra no Calificada, dentro de los cuales considerando
CONSULTOR : S&Z CONSULTORES A SOCIA DOS S.A .
Caudal de diseño : 35.00 m3/s
Salto bruto : 644.80 m
Potencia Instalada : 187 MW
1 2 3 4
OBRAS CIVILES
TOTAL COSTO DIRECTO 142 204 249 41 298 183 39 936 853 50 039 854 10 929 358 GASTOS GENERALES (21,59%) 30 708 975 8 918 333 8 624 354 10 806 095 2 360 192 UTILIDADES (10%) 14 220 425 4 129 818 3 993 685 5 003 985 1 092 936 SUB TOTAL 1 187 133 648 54 346 335 52 554 892 65 849 935 14 382 486 IMPREVISTOS (10%) 18 713 365 5 434 633 5 255 489 6 584 994 1 438 249 SUB TOTAL 2 205 847 013 59 780 968 57 810 382 72 434 929 15 820 735
ESTUDIOS A NIVEL DEFINITIVO DE LA C.H. SAN GABÁN III 2 800 000 2 800 000
MITIGACIÓN Y PLAN SE SEGURIDAD AMBIENTAL 800 000 213 333 213 333 213 333 160 000 SUB TOTAL 3 209 447 013 62 794 302 58 023 715 72 648 262 15 980 735 INGENIERÍA, SUPERVISIÓN Y ADMINISTRACIÓN (10%) 20 944 701 6 279 430 5 802 372 7 264 826 1 598 073
230 391 715 69 073 732 63 826 087 79 913 088 17 578 808
EQUIPAMIENTO ELECTROMECÁNICO
EQUIPAMIENTO ELÉCTRICO (INCLUYE L.T. Y S.E.) * 37 795 913 3 149 655 27 447 034 7 199 225 EQUIPAMIENTO MECÁNICO E HIDROMECÁNICO 60 414 553 19 976 293 5 630 609 9 677 487 25 130 165 EQUIPAMIENTO DE CONTROL Y TELECOMUNICACIONES 1 670 998 217 956 528 025 925 017
TOTAL COSTO DIRECTO 99 881 465
19 976 293 8 998 220 37 652 545 33 254 407
IMPREVISTOS (5%) 4 994 073 998 815 449 911 1 882 627 1 662 720
104 875 538 20 975 107 9 448 131 39 535 172 34 917 127
335 267 253 90 048 839 73 274 218 119 448 260 52 495 935
Nota: (*) L.T. desde la S.E. San Gabán III hasta la S.E. de San Gabán II.
ÍTEM DESCRIPCIÓN DE ACTIVIDADES
A
COSTO TOTAL (US$)
CRONOGRAMA DE DESEMBOLSO DE LA C.H. SAN GABÁN III
B.2
A.10 A.5 A.6
TOTAL DE LAS OBRAS CIVILES SIN I.G.V ( US$ ) B
COSTO TOTAL DEL PROYECTO ( US$ ) B.3
B.4 B.5
TOTAL DE EQUIPAMIENTO ELECTROMECANICO SIN I.G.V. ( US$ )
AÑOS A.3 B.1 A.4 A.1 A.2 A.7 A.8 A.9
la población actual del área de influencia directa (396 habitantes), solo el 15% podrían estar aptos para trabajar.
Las edificaciones de los campamentos serán dotadas de todos los servicios: producción y distribución de agua potable e industrial, energía eléctrica, iluminación nocturna, comunicación, sistema de emergencia contra incendios, sistemas de drenaje, colecta, tratamiento y disposición de efluentes sanitarios e industriales. Todo esto conforme a las normas vigentes de construcción.
Campamento 1 – Toma y Ventanas
Ubicado en las coordenadas (Punto medio) N 8493427; W 343043, cubre 1.57 ha con 531.47 m de perímetro.
Campamento 2 – Casa de Maquina - Paquillusi
Ubicado en las coordenadas (Punto medio) N 8505614; W 345973, cubre 1.34 ha con 470.40 de perímetro.
3.9 CANTERAS Y BOTADEROS
Las canteras y botaderos se ubican cercanos a las quebradas Casahuiri, El Carmen y Payachaca.
Las áreas señaladas han sido explotadas para la obtención de áridos para los programas de construcción del Contratista de la Interoceánica y utilizadas para el depósito de escombros.
Los análisis de los materiales realizados, concluyen en su idoneidad para ser utilizados en la elaboración de concretos. Por otro lado, sus extensiones cubren los requerimientos para los depósitos de material proveniente de las excavaciones.
Cuadro 3.2
CONFORMACIÓN DE LAS CANTERAS
ITEM CANTERA
COMPOSICIÓN DE DEPÓSITOS
METODO DE
EXPLOTACION UBICACIÓN DISPONIBLE VOLUMEN (m3) AREA (Ha) NORTE ESTE 1.0 2.0 Casahuire Churumayo Material granular y finos Carguío y zarandeo 8 491 921 8 496 000 342 476 342 971 100 000 150 000 5.0 6.0
Fuente: Estudio de Factibilidad de la Central hidroeléctrica San Gabán III Elaboración: El Consultor
Cuadro 3.3
CONFORMACIÓN DE LAS BOTADEROS
ITEM BOTADERO
COMPOSICIÓN DE LOS DESECHOS
UBICACIÓN CAAPCIDAD VOLUMEN DISPONIBLE (m3) AREA NORTE ESTE 1.0 2.0 3.0 Casahuire Carmen Payachaca Roca triturada y material suelto 8 491 797 8 493 571 8 494 760 342 388 343 965 343 623 50 000 300 000 150 000 1.0 10.0 3.0
Fuente: Estudio de Factibilidad de la Central hidroeléctrica San Gabán III Elaboración: El Consultor
4.0 LÍNEA BASE AMBIENTAL
4.1 OBJETIVOS
4.1.1 Objetivo General
• Caracterizar y analizar los contextos físico, biológico y sociocultural existentes en el Área de Influencia del proyecto “Central Hidroeléctrica San Gabán III” los cuales podrían modificarse por los cambios directos e indirectos que generaría la ejecución del mismo.
4.1.2 Objetivos Específicos
• Interpretar las condiciones naturales e iniciales del Área de Influencia del Proyecto el cual podría modificarse con la ejecución del mismo
• Reconocer las características físicas biológicas y socioculturales del Área de Influencia del proyecto “Central Hidroeléctrica San Gabán III”
4.2 ÁREA DEL PROYECTO
4.2.1 Área de Influencia Directa
El Área de Influencia Directa para la C.H. San Gabán III, comprende 1403.31 Ha.
• Se establece el Área de Influencia Directa el tramo del rio San Gabán comprendido entre las obras de cabecera y la galería de descarga de las aguas turbinadas, involucrando a las localidades de: o Casahuiri o Jima Punco o Carmen o Payachaca o Churumayo o Chontapata o San Isidro o Tocco Runi o Quilla Bamba o Mayhuanto
o Sangari
o Huayna Pallca o Paqui Llusi
4.2.2 Área de Influencia Indirecta
El Área de Influencia Indirecta del Proyecto está definido como el espacio físico en el que un componente ambiental será afectado indirectamente por las actividades realizadas para la construcción y operación de la C.H. San Gabán III, esta área comprende 5 399 Ha. y abarca la localidad de Arica.
Ver Plano SGB-EIA-001 y SGB-EIA-002
4.3 MEDIO FÍSICO
4.3.1 Objetivos
4.3.2 Objetivo General
• Realizar el diagnóstico y análisis del Clima y Meteorología, Geología, Suelos, Hidrología y calidad ambiental del Área de Influencia del proyecto de la C.H. San Gabán III.
4.3.3 Objetivos Específicos
• Describir el Clima y Meteorología, Geología, Suelos, Hidrología y calidad ambiental del Área de Influencia del proyecto de la C.H. San Gabán III.
• Establecer las condiciones de la calidad ambiental del Área de Influencia del proyecto de la C.H. San Gabán III.
4.3.4 Clima y Meteorología
4.3.4.1Clima
Según el mapa de clasificación climática del SENAMHI, el área de influencia del proyecto se ubica entre dos zonas climáticas: Templado moderado lluvioso y Sabana para la recolección de información se tomo como fuente principal la estación meteorológica San Gabán ubicada en el distrito de mismo nombre.
4.3.4.2 Temperatura
En base a la información de temperaturas registradas en las estaciones existentes, se estimaron las temperaturas medias mensuales, máximas y mínimas para las zonas de interés para el proyecto. La temperatura media mensual para la zona de captación del la C.H. San Gabán III, presenta valores máximos en el mes de Octubre que dan una media mensual de 21,01º C y una mínima de 17.44ºC en Mayo, presentándose la media mensual mínima en el mes de Julio con 18.26ºC.
Para la zona de descarga del la C.H. San Gabán III, el mayor valor medio mensual se presenta en Octubre con 24.32ºC, el mínimo en Junio con 20.51% y la media mensual mínima en Julio con 21.74ºC.
4.3.4.3 Precipitación
En la parte alta de la cuenca, tomada para obtener mejor precisión de información, las precipitaciones siguen los regímenes de descarga de la cordillera peruana presentándose con mayor intensidad entre los meses de Diciembre a Marzo – Abril. Entre Mayo y Octubre – Noviembre se presenta el período seco.
A. Precipitación Total Mensual
De la precipitación total mensual de la Estación San gabán, la misma que está ubicada dentro del área de influencia, data tomada entre los años 1993 y 2008, Fue en enero del 2008, el mes en que se registro el máximo nivel de precipitación Total Mensual con 2359.7 mm y en mayo del 2006 el menor registro del nivel de precipitación total mensual con 56.7 mm.
B. Precipitación Máxima en 24 horas
Los valores para la precipitación máxima en 24 horas desde el año 1969 al 2009; se debe aclarar que existen intervalos sin data desde el año 1989 a 1992; de la información recolectada se aprecia que el mayor nivel de precipitación máxima en 24 horas, se dio en el año 2007 con 683.4mm seguida por el año 1981 donde se reporta 621.1mm; mientras que el menor valor de precipitación máxima reportada es del año 1985 donde se registraron 98.8mm, similar al año 1988 con 99.9mm.
4.3.4.4. Humedad relativa
En la Estación de Ollachea ubicada a 2, 850 msnm, el valor medio anual de la HR registrado durante 15 años fue de 85,10%, el valor máximo medio mensual de 89% y el mínimo de 80,50%, correspondiendo estos últimos valores a los meses de febrero y Julio respectivamente. La fluctuación estacional de la humedad al igual que la temperatura es relativamente pequeña.
4.3.4.5 Vientos
La dirección predominante de los vientos en el Área de Influencia es el Norte, con unas eventuales variaciones al Sur y Suroeste; en cuanto a las velocidades, entre los años 2000 y 2008 la mínima registrada des de 1.0 m/s y la máxima registrada es de 9.0 m/s. De ello podríamos deducir, según el predominio y comportamiento de los vientos, que en el Área de Influencia el viento tiene comportamiento de Ventolina y Brisa Ligera (Flojito) según la escala de Beaufort y eventualmente se ha presentado Brisa Fresca o Fresquito (las mayores velocidades registradas).
4.3.5 Calidad del Aire y Ruido Ambiental
4.3.5.1 Calidad de Aire
De acuerdo al ECA de Aire, todos los puntos evaluados están dentro de los valores establecidos para los parámetros de material particulado y gases.
Los resultados obtenidos en el análisis para todos los parámetros evaluados, así como los estándares de valores nacionales e internacionales de referencia se presentan en el Cuadro Nº4.1
Cuadro 4.1
Resultados de los Análisis de Aire en las 4 Estaciones de Monitoreo1
Parámetro CAI-01 CAI-02 CAI-03 CAI-04 ECA1
PM-10(3) 0.06 0.06 0.06 0.05 50(a) – 150(d)*
PM-2.5(3) 0.33 0.33 0.32 0.31 50(d)**
Dióxido de Azufre (SO2) N.D N.D N.D N.D 80(d)**
Sulfuro de Hidrogeno (H2S) N.D N.D N.D N.D 150(d)**
Dióxido de Nitrógeno (NO2)(3) 4.48 4.47 4.41 4.32 100(a) – 200(b)*
Ozono O3(3) 0.02 0.02 0.02 N.D 120(c)*
Monóxido de Carbono (CO)(3) 813.90 1233.32 2622.81 1144.88 10000(c) -30000(b)* 1: Todos los valores en µg/m3;
3: Microgramos por metro cúbico de aire corregidos a condiciones estándar: 25 º C de temperatura y 101.325 KPa de presión
atmosférica. N.D= No detectable; * D.S. Nº 074-2001-PCM; ** D.S. Nº 003-2008-MINAM
(a) Promedio anual / (b) Periodo de 1 hora / (c) Periodo de 8 horas / (d) Periodo de 24 horas. Fuente: Informes de ensayo de Envirolab
Elaboración: S&Z Consultores Asociados S.A.
4.3.5.2 Ruido Ambiental
El ruido ambiental en el Área de Influencia, se midió en dos áreas de acción
a. Primero en el mismo punto de cada estación de monitoreo de calidad ambiental para aire, las que han sido ubicadas en las zonas de interés del proyecto (espacios a ser usados para los componentes)
b. Segundo en las áreas de población, donde actualmente hay conjuntos poblacionales.
- Ruido Ambiental en Zonas de Interés
Se consignan así las mediciones realizadas en las áreas a ser ocupadas de manera temporal o permanente por los componentes del proyecto.
Estaciones de Medición para Ruido Ambiental – Zonas de Interés
Estación de Muestreo Coordenadas UTM WGS 84 Descripción Norte Este
RAI-01 8 491 594 342 207 Ubicado en la zona de las Obras de Captación
RAI-02 8 492 992 342 884 Ubicado en la zona del botadero del Carmen
RAI-03 8 496 793 342 846 Ubicado en la zona de la cantera de Churumayo
RAI-04 8 505 747 345 916
Ubicado en la zona de descarga (campamento y casa de máquinas)
• Los resultados de la medición de ruido ambiental diurno, establecen que en el área de Influencia el ruido está por debajo del ECA respectivo de 60dB, pues el mayor resultado se ha dado en la estación RAI-02 con 53.3 dB, y el menor resultado es el de la estación RAI-01 con 51.9 Db.
• Los resultados de la medición de ruido ambiental nocturno muestra que las estaciones RAI-01 reporta 53.6dB, RAI-03 con 50.1dB y RAI-04 con 53.2Db las que están superando el ECA respectivo de 50Db, únicamente la estación RAI-02 se encuentra por debajo con 47.2 dB reportados.
- Ruido Ambiental en Zonas de Población
Para tener una adecuada caracterización ambiental, en cuanto al ruido también se definieron puntos de muestreo en las áreas de población, las mismas que si bien no van a verse directamente involucradas por los componentes o ubicación del proyecto, podrían tener efectos en el tema sonoro por el tránsito propio de dichas actividades, razón por la cual se establecieron los siguientes puntos:
Estaciones de Medición para Ruido Ambiental – Poblacional
Estación
Coordenadas UTM WGS 84
Descripción
Este Norte
RAP-01 342218 8492168 Ubicado en Casahuiri
RAP-02 343562 8494556 Ubicado en Payachaca
RAP-03 343149 8495627 Ubicado en Churumayo
RAP-04 343577 8497895 Ubicado en San Isidro – Unión de
Quebradas
RAP-05 344605 8503800 Ubicado en San Gari
RAP-06 345713 8503978 Ubicado en Huayna Palcca - Unión de Quebradas
Fuente: S&Z Consultores Asociados S.A.
• Los resultados de la medición de ruido ambiental diurno, establecen que en el área de Influencia la zona poblacional presenta niveles por encima del ECA respectivo de 60Db en todas las estaciones, pues el menor resultado se ha dado en la estación RAP-03 con 67.7 dB, y el mayor resultado es el de la estación RAP-04 con 78.3 dB se debe resaltar que la referida estación se sitúa hacia el encuentro de la quebrada San Pablo razón por la cual los índices podrían estar elevados de manera natural.
• Los resultados de la medición de ruido ambiental nocturno para la zona poblacional, muestra que todas las estaciones reportan valores elevados, superando el ECA respectivo de 50dB, así se observa, que el menor valor registrado es de 66dB de la estación RAP-05 ubicado en San Gari, lo que se explicaría, a que en la noche las actividades cotidianas de la población disminuyen de sobre manera, razón por la cual los valores son bajos en comparación incluso a los niveles diurnos de la misma estaciónl;y el mayor valor es de 78dB de la estación RAP-02.
4.3.6 Geología
Geológicamente, la zona forma parte del conjunto estructural de la vertiente oriental de la Cordillera de los Andes del Sur, con alineamiento regional norte - sur, el cual tuvo largos
períodos de formación afectados por eventos tectónicos epirogénicos, durante el cual se formó y depositó gran cantidad de material, aflorando en la región formaciones tanto del Paleozoico como del Cenozoico, constituidas por areniscas, arcillitas, limolitas y horizontes de conglomerados.
4.3.6.1 Geología Regional
A. Marco Geológico Regional
De acuerdo a los estudios realizados por el Instituto Geológico Minero y Metalúrgico (INGEMMET), como parte de la elaboración de la Carta Geológica Nacional a escala 1:100 000, el área del proyecto se encuentra constituido mayormente por rocas metamórficas de naturaleza pizarrosa y esquistosa, pertenecientes al Grupo San José (O-sj) y al Complejo Izcaybamba (€-ci), respectivamente. En menor extensión se encuentran rocas intrusivas de naturaleza diorítica y edad paleozoica (P-gr). Dichas unidades rocosas constituyen los macizos donde se implantarán las obras subterráneas del proyecto de Central Hidroeléctrica San Gabán III.
4.3.6.2 Geología del Área de Influencia del Proyecto
A. Geodinámica Externa
Debido a las características climáticas de la región, el agua es el principal agente generador de actividad geodinámica y actúa con mayor intensidad durante las temporadas de lluvias (diciembre a marzo). Dicha actividad, se manifiesta de diferentes formas, en función a la intensidad de las lluvias y a la amplitud de la cuenca de recepción, desde flujos aluviónicos hasta huaycos y desprendimientos de ladera.
Los sectores más propensos a la ocurrencia huaycos se ubican en la desembocadura de las quebradas El Carmen, Casahuiri y Payachaca.
B. Unidades Lito-estratigráficas
Casi la totalidad de los afloramientos están constituidos por rocas de origen metamórfico, pertenecientes al Complejo Izcaybamba y al Grupo San José.
En un sector reducido afloran rocas ígneas intrusivas de naturaleza granítica y granodiorítica, pertenecientes al conjunto de cuerpos plutónicos de edad paleozoica.
Cubriendo al substrato rocoso se encuentran depósitos de diversos orígenes, siendo los de mayor importancia, debido a la extensión que abarcan, los aluviales, coluvio-deluviales y proluviales. De manera localizada se ubican depósitos proluviales y coluviales
C. Rocas Intrusivas
Dentro del área de influencia del proyecto se presentan afloramientos de rocas intrusivas, cuya ubicación y características reviste gran importancia por sus implicancias en las obras del proyecto, específicamente, en el sector de inicio de la conducción, cámara de carga y 20 % del trazo del túnel de conducción.
D. Estructuras Geológicas
Fallas
En relación a las fallas, en los planos geológicos figuran mayormente fallas geológicas con carácter de inferidas, delineadas en base a la interpretación de imágenes de satélite.
Las fallas más importantes presentan direcciones NNW – SSE y NEE – SWW, coincidentes con los cambios en la dirección del curso del río San Gabán y la red de drenaje formada por las principales quebradas. Se asume que los planos de falla mayores son de alto ángulo, dado que constituyen estructuras de desgarre con desplazamientos de varias decenas de metros, con espesores en el orden de varios metros.
E. Aspectos Neotectónicos
Durante los trabajos de cartografía geológica de detalle, no se ha observado indicio alguno que pudiera sugerir la existencia de estructuras de falla que acusen movimientos recientes. Tampoco se reporta conducta sísmica anómala en la región.
4.3.7 Sismicidad
4.3.7.1 Sismicidad Histórica
De todos los movimientos el ocurrido el 19 de Marzo de 1747 fue destructor en la provincia de Carabaya con una intensidad de VII en la escala de Mercalli Modificada (Apéndice-01), con varios muertos. De las crónicas de Polo (1904) se deduce que el foco sísmico podría ubicarse en las coordinadas 13.8 S, 70.5 W con una profundidad de 20 Km.; esta ubicación se encuentra a unos 80 Km. Del área de influencia del proyecto, la ubicación es relativa y sólo se ha determinado en base a las narraciones históricas que se encuentra en las referencias indicadas. Los otros sismos han ocurrido en la zona sismogénica de Cusco-Puno caracterizada por focos superficiales hasta de 20 Km., por lo tanto el área destructiva es relativamente pequeña.
4.3.7.2 Sismicidad Instrumental
La sismicidad instrumental, muestra que el área de influencia del proyecto de la Central Hidroeléctrica de San Gabán III habría sido afectada por el sismo ocurrido el 9 de Abril de 1928. Es importante tener en consideración el efecto secundario que podrían ocasionar los sismos generando derrumbes de consideración represando en la zona montañosa algún río.
Los datos instrumentales confirman que la sismicidad de las zonas Puno-Cusco tiene carácter superficial y si el sismo es destructor, ésta es un área local, disminuyendo el efecto cuando se aleja pocas decenas de kilómetros del epicentro.
A. Datos:
Se sabe de una notoria ocurrencia de mayor actividad sísmica hacia el oeste del área considerada para el estudio, esta sismicidad está comprendida entre los 70 a 150 Km. De profundidad y su influencia en la zona ha sido de poco efecto, al margen del terremoto ocurrido en el año 1928 cuya magnitud fue de 6,9 y cuya profundidad debe
haber sido superficial; se infiere ello de los efectos nocivos que la causo, ya que no se tiene un cálculo de dicho parámetro.
B. Actividad Sísmica Estimada
De acuerdo a este análisis, ha sido posible obtener la actividad sísmica esperada para los próximos 100 años. Para una mejor interpretación y comprensión de los resultados mostrados en la Cuadro Nº4.2, son necesarias las siguientes precisiones:
Cuadro Nº 4.2
Actividad Sísmica Estimada Para Los Próximos 100 Años Central Hidroeléctrica De San Gabán III Magnitud 6.0 6.5 7.0 7.5 T(x) 14 18 22 27 Np=(P+100)/T(x) 15 11 9 7 Ns 8 5 6 4 Probabilidad 0.9 0.9 0.72 0.72 Terremotos 7 6 3 3
4.3.7.3 Intensidades Registradas y Esperadas
Para el área de interés se espera intensidades VII MM en la escala de Mercalli Modificada para los futuros 100 años, estos resultados, se han obtenido en base a una extrapolación de los datos de aceleraciones aplicándoles los mismos criterios matemáticos que se han utilizado para dicho parámetro, sin embargo en este caso es difícil definir umbrales ya que la información que se tiene no es muy amplia.
4.3.8 Hidrogeología
4.3.8.1 Condiciones Hidrogeológicas de la Cuenca
Los siguientes sectores diferenciados por su carácter hidrogeológico pueden ser reconocidos y se detallan:
Complejo Izcaybamba (€-ci): De acuerdo a su comportamiento hidrogeológico puede considerarse como un acuifugo.
Grupo San José (O-sj): Presenta una permeabilidad media a baja, presenta una permeabilidad secundaria. De acuerdo a su comportamiento hidrogeológico puede considerarse como un acuifugo a acuitardo.
Depósitos aluviales (Q-al): Caracterizada por tener una permeabilidad alta a media. De acuerdo a su comportamiento hidrogeológico puede considerarse como un acuífero
Depósitos coluvio-deluviales (Q-c,d): Caracterizada por tener una permeabilidad alta a media. De acuerdo a su comportamiento hidrogeológico puede considerarse como un acuífero
Depósitos deluviales(Q-de): Caracterizada por tener una permeabilidad media a baja. De acuerdo su comportamiento hidrogeológico puede considerarse como acuitardo a acluicudo.
Rocas Intrusivas: Presenta una permeabilidad baja, presenta una permeabilidad secundaria. De acuerdo a su comportamiento hidrogeológico puede considerarse como un acuifugo.
4.3.9 Geomorfología y Fisiografía
4.3.9.1 Geomorfología
A. Geomorfología del Área de Influencia
La geomorfología de la zona de estudio está conformada por cerros de altitud moderada encontrando en el área de influencia hasta 2200 msnm como máximo y 800 msnm la cota más baja en a la altura de la casa de maquinas, la línea de cordillera alcanza 4000 msnm.
El origen de estos ambientes está muy ligado al proceso del levantamiento andino, así como a aplastamientos por desgaste y colmatación. En general, las geoformas resaltantes han sido originadas, principalmente por factores climáticos, denudacionales e hidro-erosivos, siendo fácilmente diferenciables 2 geoformas apoyando en el empleo de imágenes satelitales se obtuvo el gráfico de pendientes.
• Planicie aluvial
• Cerros y montañas
A.1 Drenaje
El drenaje descrito es exclusivo del área de influencia está conformado por el Río san Gabán de la cuenca San Gabán cuya descripción se ampliara en el capítulo de Hidrología lo que se presenta en este apartado es un reconocimiento general. El río San Gabán recibe los aportes de las qdas. Casahuiri, El Carmen, Payachaca, San Pedro, San Pablo, San Isidro, Vicuna Cupca, Mayhuanto, Qda. Yuri Yuri, Qda. Sangari por el lado donde se emplazaran las obras y al otro margen del río podemos encontrar las Qdas. Jorimayo, Contimayo, Huayta Cocha, Lichi Mayo y Huari Huari, que alimentan con sus aguas al San Gabán, siendo la qda. Payachaca la que posee el curso de agua más largo naciendo en el cerro Isopaloma ubicado a mas de 20 km de la intersección entre la Qda. Payachaca y el río San Gabán.
A.2 Pendiente
Se aprecia que el 64% de los terrenos en el área de influencia es empinada seguido por moderadamente empinada.
A.3 Unidades Geomorfológicas
Paisaje planicie aluvial
Con relieves dominantemente planos, caracterizado por terrazas de varios niveles en proporciones pequeñas, algunas de las cuales son periódicamente inundables. Están constituidas por materiales aluviales recientes y antiguos, acumulados durante las épocas de mayor precipitación.
Paisaje Montañoso
Se distribuye en el área de estudio, se caracteriza por la topografía muy accidentada con zonas encañonadas y quebradas profundas, donde el río ha labrado su cauce con mucha dificultad por la presencia principalmente de unidades litológicas intrusivas.
