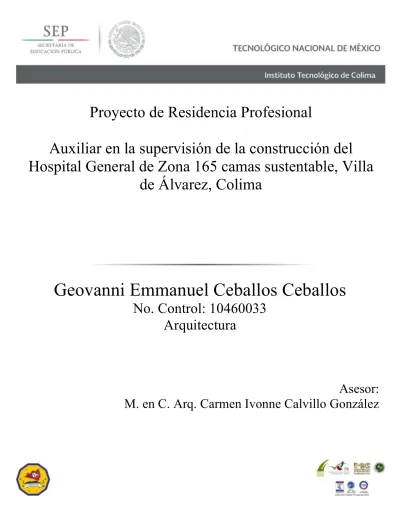

Villa de Álvarez, Col., junio de 2013
Proyecto de Residencia Profesional
Auxiliar en la supervisión de la construcción del
Hospital General de Zona 165 camas sustentable, Villa
de Álvarez, Colima
Geovanni Emmanuel Ceballos Ceballos
No. Control: 10460033
Arquitectura
INDICE
INTRODUCCIÓN……… 3
JUSTIFICACIÓN………. 4
OBJETIVOS……… 5
PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS………... 7
RESULTADOS, PLANOS, GRÁFICAS, PROTOTIPOS, MAQUETAS, PROGRAMAS, ENTRE OTROS……….. 11
CONCLUSIONES Y RECOMENDACIONES……… 13
COMPETENCIAS DESARROLLADAS Y/O APLICADAS………. 14
REFERENCIAS BIBLIOGRÁFICAS Y VIRTUALES……… 16
INTRODUCCIÓN
El periodo de Residencia Profesional fue del 2 de Enero al 2 de Junio de 2015, satisfaciendo el compromiso académico de 500 horas requeridas para la materia. Es un requerimiento por parte del Instituto Tecnológico de Colima que se realice la participación en una empresa privada o dependencia de gobierno en la cual se pueda hacer practica de la carrera, reforzando lo aprendido durante la carrera.
El proyecto de Residencia se realizó en el Instituto Mexicano del Seguro Social donde se apoyo a la empresa Vento System en la supervisión del nuevo Hospital General de Zona 165 camas sustentable, en el municipio de Villa de Álvarez, Colima. Vento System es una empresa, la cual fue contratada para la supervisión, participación consistió como Auxiliar Supervisor de obra civil en el apoyo al Arq. Juan Martin Amparano R. como Residente de Obra; quien era el encargado o responsable de los procesos de calidad de la construcción del Hospital.
En el periodo de la Residencia se realizaron diferentes actividades relacionadas con la supervisión de obra y el control de calidad de la misma, de esta manera me desempeñé como Auxiliar de Supervisión en el Instituto Mexicano del Seguro Social.
JUSTIFICACIÓN
La Residencia Profesional busca como objetivo principal desarrollar competencias profesionales al futuro arquitecto, para formar parte del sector productivo dentro de la sociedad y satisfacer las necesidades que se presenten en la actualidad. Con el aprendizaje obtenido en la Residencia como Auxiliar de Supervisión, se contó con la madurez personal y académica para conocer y realizar actividades de supervisión de obra de esa magnitud (Hospital de Zona) y un posible crecimiento dentro de la empresa supervisora para desarrollarse como arquitecto.
OBJETIVOS
Participar y colaborar en la Supervisión de Obra del Hospital General de Zona 165 Camas Sustentable, aplicando el conocimiento de mi formación académica, reforzando la formación profesional e incrementando mi experiencia en el campo laboral del desarrollo de un arquitecto.
OBJETIVOS ESPECIFICOS
• Ejecución de cada una de las actividades, procesos de la obra, actividades laborales de coordinación y organización por medio de la supervisión de obra para llevar y culminar la construcción de la obra EN CALIDAD, TIEMPO Y COSTO.
• Describir el proceso constructivo coherente con los programas generales de obra, programas de suministro de materiales y equipos de instalación permanente, así como los de utilización de maquinaria y del personal encargado de la obra, para establecer prioridades en la toma de decisiones desde la planeación buscando la retroalimentación de los acontecimientos reales en campo, por parte de la residencia de obra.
• Coordinar y consensar la planeación de cada uno de los procesos constructivos, así como las normas de seguridad e higiene que regirán, y las cuales se deben acatar por todos los que participen en el desarrollo de la obra.
• Vigilar la aplicación de las normas de construcción del IMSS, normas oficiales, leyes y reglamentos aplicables y normas del medio ambiente, a cumplir, para que los trabajos se construyan adecuadamente y con calidad, sin perjuicio del medio ambiente que nos rodea.
• Apoyar en la supervisión de obra y residencia en la administración del contrato, vigilando que el desarrollo de los trabajos se realice conforme a los términos establecidos en las cláusulas y anexos del contrato de obra; participando en la revisión de programas: evaluación y control de avances físicos y financieros; revisión de generadores y estimaciones.
• Cuantificar las mediciones necesarias para comprobar la situación de tramos de obra ya realizados.
• Cuantificar los volúmenes de suelo realmente movidos (excavados y/o transportados) hasta una fecha dada (ordinariamente cada mes).
• Terminar en tiempo y forma la obra civil junto con sus acabados en óptima calidad.
• Comprobar que los materiales a utilizarse en el concreto sean almacenados apropiadamente a fin de evitar deterioros y contaminaciones con materiales extraños. • Cuidar la calidad de los materiales de acuerdo a las especificaciones para hacer las pruebas y rechazar los lotes de acuerdo a los certificados de laboratorio.
• Revisar los tipos de armado en elementos estructurales de acero, cotejando información en planos para verificar especificaciones de acuerdo a normas.
PROBLEMAS A RESOLVER
,
PRIORIZÁNDOLOS
En la Residencia Profesional colabore en el IMSS en la supervisión de la construcción del nuevo Hospital General de Zona 165 camas sustentable en el que se encuentra como Residente de Obra Arq. J. Martin Amparano R., a este se le suma una empresa llamada Vento System S.A. de C.V. para el área de supervisión. Estuve en la supervisión de 3 cuerpos (edificios, C, D y E) de 6 que componen la construcción del hospital.
Las actividades asignadas fueron de auxiliar de supervisión, que consistieron en:
• (1) Verificar que los trabajos se desarrollen apegados al proyecto, especificaciones y referencias normativas.
Esto fue verificar en campo los trabajos desarrollados por los constructores (contratistas) cumplan con las normas establecidas en los manuales técnicos del IMSS y el proyecto ejecutivo autorizado, para ello se tuvo que aprender y tener en constante revisión el proyecto ejecutivo y las Guías Técnicas de Construcción del IMSS ya que no contaba con el conocimiento para llevar a cabo una obra de esta magnitud.
• (2) Supervisar las actividades de acuerdo a programas y procedimientos constructivos indicados en proyecto ejecutivo.
Revisar la programación establecida en obra, para ver partidas que están por terminar y nuevas por empezar, que se hicieran conforme a lo establecido en programa del proyecto ejecutivo, y revisar que los procedimientos constructivos se hicieran correctamente.
Cimentación:
Estructura metálica:
Para tener presente que en esta partida se tuvieron muchos problemas los explicaremos desde el arribo de embarques de estructura hasta la liberación de la estructura montada;
Programación de llegada de embarques a obra: este punto fue de gran importancia y muy señalado en la sala de juntas con el Residente de obra parte del IMSS y el Superintendente Ing. Lovato por parte de la Constructora; en un principio los embarques tardaban en llegar en promedio de una semana de desfase de su programa, propiciando así atrasos de obra; por lo cual se exigió agilizar la fabricación de estructura, la solución se consiguió contratando mas empresas para la fabricación y montaje de la estructura las cuales son COMESA, TUBAC, GENESIS, y BALOX, también se hicieron acuerdos para la separación de cuadrantes y programación de montaje de la estructura; la programación de montaje se analizaba cada semana como lo mostramos en la SEMANA 1 de ANEXOS.
Para la liberación de la estructura metálica se tuvo que aprender a usar la estación total (equipo topográfico) para sacar distancias y sacar plomos de columnas y elementos verticales; para lo cual el Ingeniero Topógrafo Angel Ramírez de la constructora PRODEMEX nos auxilio. Una vez teniendo los conocimientos de uso de los equipos topográficos se estudio las Guías Técnicas de Construcción del IMSS para conocer las tolerancias máximas de inclinación que pueden tener los elementos estructurales, como lo mostramos en la Imagen 3 de la SEMANA 1 de ANEXOS.
Estructura de concreto:
Albañilería:
En esta partida se tuvo que estudiar mas a fondo en el como se tiene que
supervisar cada elemento (muro, castillo, soportería, firmes, etc.) ya que el reglamento del IMSS es mucho mas exigente que lo que se nos enseño en la Carrera de Arquitectura, en los muros se tenían que estar revisando desde la separación de juntas de ladrillo hasta la duración que tenían preparada la mezcla para pegar ladrillo; otro punto en el cual nos tuvimos que documentar fue que el esqueleto (estructura) de este edificio es por columnas y trabes metálicas fusionadas con muros tapón de mampostería los cuales debían de estar sujetados y/o confinados a la estructura metálica, para ello se pusieron soportería metálica en los castillos de cada castillo anclados a losa o a trabes metálicas dependiendo sea el caso.
Acabados:
Los acabados fue una de las partidas que mas asesoramiento necesitamos ya que hubieron diferentes tipos de recubrimientos en los diferentes espacios dependiendo el área del edifico, y este punto es de los mas deficientes de la carrera de arquitectura ya que en los proyectos de la carrera haces propuestas de recubrimientos, pero se debe de analizar mas su uso, compatibilidad con el edificio, durabilidad, y la colocación es muy importante; afortunadamente nosotros como parte de la supervisión podíamos pedir apoyo a los proveedores de los materiales para que se nos explicara los procesos de colocación y cuidados que debe de tener cada material, mencionare algunos de los mas importantes por el tipo de edificio: cortinas antibacteriales, corev, mármol, losetas cerámicas y vinílicas, formaicas, cristales, sonomuros, barita en muros de rayos x. Y algunos equipos especiales como lo son puertas horton y elevadores.
• (3) Informar periódicamente al Residente de obra Arq. J. Martin Amparano R. del avance y calidad de los trabajos, así como de los acontecimientos relevantes en el proyecto.
programa de obra para poder abarcar todas ellas con sus debidos procesos constructivos o de colocación.
• (4) Recibir, verificar y conciliar los avances y las estimaciones de los trabajos ejecutados por el contratista.
Para conciliar los avances y las estimaciones de los trabajos ejecutados por el contratista se tomo un formato ya hecho por la Supervisora Vento System, como se muestra en la SEMANA 14 de ANEXOS; el problema mas frecuente en este punto es la falta de coordinación con personal de la constructora en el momento de ver los avances de obra por lo cual se establecieron recorridos de obra para ver los avances de cada edificio con sus respectivos jefes de frente.
• (5) Resguardar y controlar los informes de resultados de inspecciones y pruebas y certificados de calidad de los materiales suministrados en el proyecto ejecutivo.
RESULTADOS, PLANOS, GRAFICAS, PROTOTIPOS, MAQUETAS,
PROGRAMAS ENTRE OTROS
Los resultados de los trabajos desarrollados en la residencia fueron notas y presentaciones elaboradas para reportar periódicamente al Residente de Obra Arq. Amparano de los avances y retrasos de la obra, así como el estatus de las partidas en sus diferentes procesos constructivos.
No se elaboraron planos, graficas, prototipos, etc. el trabajo desempeñado fue de supervisión de obra, los resultados están expuestos en la calidad de supervisión en la construcción del Hospital General de Zona 165 Camas Sustentable, Villa de Alvarez, Colima.
Ejemplos de programas de obra los cuales se tuvieron que aprender para manejar correctamente el tema en la supervisión de obra.
Prototipo de levantamiento de montaje de estructura, marcado por programa de obra.
CONCLUSIONES Y RECOMENDACIONES
Explicamos en una manera amplia las bases para una buena supervisión de obra en general tomando como ejemplo este edificio (Hospital de Zona), la cual nos va a servir para edificios grandes o pequeños.
En la supervisión de una obra de esta magnitud son tres puntos los cuales de deben de cuidar constantemente:
Proyecto, el cual debe de ser ejecutable, esto es que si hay algunas incongruencias en proyecto deben de ser atendidas para que el constructor lo ejecute de la mejor manera y de existir algún error que no cumpla con la normativa del IMSS se corrija; y se debe de cuidar su concepto y arquitectura, que refleje lo que el proyectista quiso transmitir.
Control de Calidad, cuidar que la calidad el Instituto Mexicano del Seguro Social no se vea arriesgada por ninguna circunstancia, la calidad del edificio es lo primero que se debe de atender por el giro que tendrá; la calidad se cuida teniendo en cuenta los procesos constructivos adecuados y los materiales avalados por la normatividad y el cuadro básico del Instituto.
Programa de Obra, Revisando el programa de obra con la constructora y el Residente de obra para cuidar el avance en la construcción del edificio que se haga todo con un proceso constructivo adecuado sin saltar pasos, el programa de obra también nos ayuda para terminar el proyecto a tiempo y tener mejor administración del mismo.
RECOMENDACIONES:
COMPETENCIAS DESARROLLADAS Y/O APLICADAS
Perfil de Egreso
1. Diseña proyectos urbano-arquitectónicos de manera integral, para crear el hábitat humano, respetando los marcos normativos del entorno y contexto, aplicando criterios de diseño universal.
2. Selecciona, aplica y evalúa tecnologías, materiales y sistema constructivos, para la ejecución de obras, considerando su ciclo de vida.
3. Planea, gestiona y opera desarrollos urbanos, con visión sostenible para elevar la calidad de vida.
4. Selecciona y diseña estructuras e instalaciones viables y sustentables, para el desarrollo de proyectos urbanos arquitectónicos.
5. Administra el proceso constructivo de las obras urbano-arquitectónicas para la optimización de los recursos, con base al marco normativo vigente.
6. Asesora en la valoración y conservación del patrimonio, re-arquitectura, proyectos de inversión inmobiliaria y legislación urbana para la toma de decisiones de los sectores público y privado.
7. Dirige organismos y grupos inter y multidisciplinarios para la integración de proyectos urbanoarquitectónicos.
8. Actúa de manera ética, en su ejercicio profesional para el bienestar de la sociedad y su entorno.
El área de supervisión es muy amplia y pude aumentar mi conocimiento ya que no conocía el área en su totalidad, en la Residencia ejercí como Auxiliar de Supervisión un papel interesante ya que el Residente de Obra (Arq. Amparano) me hacia muy participe en las decisiones y acuerdos que se tomaban en obra, participaba en reuniones de programa de obra, control de calidad y acuerdos con la constructora; gracias a esta participación tan constante sé en realidad que aspectos se toman en cuenta para la construcción de este tipo de edificios (Hospitales), el tipo de decisiones que se deben de tomar cuando hay inconsistencias en el proyecto u omisiones; la calidad del edificio rige por sobre cualquier cosa ya que es un bien publico y el uso que se le dará no puede presentar fallas.
Estructura metálica: se adquirió conocimientos sobre montaje de estructura, colado de placas base, revisión de relación de plomeo con respecto a la altura de la columna, tipos de soldadura que se hacen en campo, y verificación de ultrasonidos en soldaduras.
Estructura de concreto: los conocimientos adquiridos en esta área fueron amplios y referentes al armado de losas de entrepisos, losas para helipuerto, así también como losas para puentes vehiculares.
Albañilería: en cuestión de albañilería fue mas convencional, muros de mampostería, y armado de castillos con varillas de 3/8” ya que estos muros solo eran muros divisorios, ninguno de ellos es estructural.
REFERENCIAS BIBLIOGRAFICAS Y VIRTUALES
Instituto Mexicano del Seguro Social (2004) Guías Técnicas de Construcción, Obra Civil (Tomo 1), México, D.F.
Instituto Mexicano del Seguro Social (2004) Guías Técnicas de Construcción, Instalaciones Eléctricas, Telefonía y Sonido (Tomo 2), México, D.F.
Instituto Mexicano del Seguro Social (2004) Guías Técnicas de Construcción, Instalaciones Hidráulicas, Sanitarias y Especiales (Tomo 3), México, D.F.
ANEXOS
SEMANA 1
Cada semana hubo una junta donde se hacia un análisis de la programación y del avance de obra por parte de la supervisión, esta programación de obra era entregada por la empresa constructora “PRODEMEX” con respecto al arribo de materiales, cuantificando volúmenes por partidas (partidas principales en el Cuerpo C – Gobierno); las cuales fueron Carpintería, Herrería, Cancelería y Tablaroca, fuerza de trabajo en campo hace un análisis para ver la factibilidad de este programa.
Tabla 1 Programa de obra del Edificio C, entregado por la empresa constructora “PRODEMEX” el mes de Enero del 2015.
recomendaciones se le podían hacer a la empresa constructora “PRODEMEX” para el apoyo de las mismas.
Como ya se mencionó antes de las reuniones se hacia un análisis previo en campo para exponer las limitantes de las empresas durante el día, en este análisis se hacia recuento de elementos montados y soldados de acuerdo a su proyección de montaje.
Imagen 1 Este plano muestra un ejemplo del trabajo que se hace diario referente al montaje de la estructura metálica, marcando las trabes en color negro como ya montadas, amarillo las montadas por día y magenta las propuestas por montar al día siguiente.
19
área disponible para poder hacer este trabajo y no entorpecerse.
La constructora tuvo la duda del ángulo del estriado ya que este no venia en el proyecto ejecutivo, y como lo marcaba gráficamente a un ángulo de 90º no estaba validado por la normativa del IMSS, así que recurrimos a las Guías de Construcción del IMSS y a sus libros negros; los cuales marcaban un estriado reglamentario de 60º en el ángulo exterior de la rampa y 30º en el ángulo interior de la misma.
También se verificó el armado de la rampa conforme al proyecto ejecutivo, el cual marcaba una parrilla de #3 @ 25 cm, con un espesor de losa de 10 cm.
Imagen 2 Planta estructural del sótano del cuerpo C, donde se proyectan las rampas vehiculares de acceso. Fotografia 2 Supervisión de colado de rampa Cpo. C (espesores y
Dado el avance que se tenia en la estructura ya se podían hacer colados de losa en un área cercana a la fachada Este del Cuerpo D – Hospitalización, por lo cual se recurrió a la supervisión para la revisión de plomos de las columnas para posteriormente hacer el colado de grout; las columnas no presentaron ninguna anomalía, se tenían desplomes de 18 y 15 milímetros, los cuales son permitidos por la normativa del IMSS; el Instituto marca que no se podrá tener un desplome mayor a la altura entre 500 (Desplome < H/500), la altura de ambas columnas fue de 18 metros por lo cual nos permite un desplome de 36 milímetros (líneas).
Imagen 3 Planta estructural donde se indican las placas base de las columnas a las cuales se revisaron los plomos Fotografía 3 Verificación de plomos
Se revisaron los procesos previos en la colocación del impermeabilizante, lo cual era tener una superficie limpia, sin grietas en losa o constatar que se hayan calafateado y puesto membrana; primero se colocó un primario de impermeabilizante, después se colocó una membrana con una capa de impermeabilizante para que queden bien selladas todas las grietas e imperfecciones, y por ultimo se puso otra capa de impermeabilizante; no se pudo trabajar sobre el área a la que se le aplico el impermeabilizante por las siguientes 48 horas.
Una vez pasando las 48 horas se colocó el acabado final sobre la plaza cívica del cuerpo C – Gobierno. El cual fue recinto con acabado cepillado y con diagonales de piedra braza en rajuela en toda la longitud.
El recinto se colocó sobre capa de mortero en seco y asentada con lechada de cemento con juntas a hueso; el acabado de piedra braza en rajuela también se colocara sobre una capa de mortero en seco y asentar con lechada de cemento con juntas a hueso.
El espesor máximo que pudo haber en la colocación del recinto y la piedra laja no puede superar los 5 centímetros y ser menor a 3.5 centímetros.
Fotografía 4 Colocación de primario de
impermeabilizante en plaza cívica. Fotografía 5 Colocación de membrana de impermeabilizante en plaza cívica.
Imagen 4 Se muestra el área de la plaza cívica donde se coloco el recinto.
Debido a las lluvias en la semana reportada se tuvo que hacer un análisis de daños en elementos de los interiores del Cpo. C – Gobierno; en el cual se vio daños en tablaroca la cual se dio la instrucción de que se remplazaran piezas expuestas a la humedad por unas nuevas.
Se revisó el armado de la dala de desplante de 30X20 cm para la rampa del Helipuerto en el cuerpo D – Hospitalización el cual debe de tener un armado de 4#3 y E#2@20 cm.
Se revisaron las albañilerías en el cuerpo E – Servicios Generales y Estacionamiento, esto es haber revisado que los muros que desplantan en planta baja tengan el armado de castillo correspondiente, que tengan el impermeabilizante en las primeras tres hiladas de ladrillo, asegurar que las cadenas de cerramiento estén a la altura marcada en proyecto ejecutivo así como la altura de muro.
Imagen 5 Área seleccionada en el cuerpo E donde se revisaron las albañilerías.
A un lado a estas actividades representativas se hacían recorridos diarios por la obra para ver las actividades desarrolladas por la empresa constructora y las necesidades o dudas que le puedan surgir a lo largo del día; también para ver incoherencias, mal desarrollo de las partidas y que todo lo desarrollado en el proyecto cumpla con la normativa del IMSS y el proyecto ejecutivo aprobado.
SEMANA 2
Como cada semana hubo una junta donde se hizo un análisis de la programación y del avance de obra por parte de la supervisión, esta programación de obra es entregado por la empresa constructora “PRODEMEX” , y la supervisión con respecto al arribo de materiales, cuantificando volúmenes por partidas (partidas principales en el Cuerpo C – Gobierno); las cuales son Carpintería, Herrería, Cancelería y Tablaroca, fuerza de trabajo en campo hizo un análisis para ver la factibilidad de este programa, en esta semana se retrasaron las partidas de Tablaroca y Carpintería por que clima que no permitía la correcta colocación de los materiales (hubo mucha humedad) por lo cual se les tuvo que dar mas tiempo para que puedan cumplir con estas partidas en el Cuerpo C.
Tabla 2 Programa de obra entregado por la empresa constructora “PRODEMEX” el mes de Enero del 2015.
sean: columnas, trabes, vigas); para ver en que se les puede ayudar o que recomendaciones se le podian hacer a la empresa constructora “PRODEMEX” para el apoyo de las mismas.
Como ya se mencionó antes de las reuniones se hacia un análisis previo en campo para exponer las limitantes de las empresas durante el día, en este análisis se hacia recuento de elementos montados y soldados de acuerdo a su proyección de montaje.
Imagen 6Este plano muestra un ejemplo del trabajo que se hace diario referente al montaje de la estructura metálica,
marcando las trabes en color negro como ya montadas, amarillo las montadas por día y magenta las propuestas por montar al día siguiente.
Por ejemplo en el auditorio nos marca una puerta de tambor, bastidor de madera de pino de primera de 1 ¼” x 1 ¼” triplay de madera de pino de primera de 6 mm de espesor acabado con plástico laminado al color del muro.
Este proceso de verificación de materiales así como de colocación se hizo en toda la carpintería marcada en la Ilustración 8.
Imagen 8 Áreas en el cuerpo C donde ya se esta trabajando la partida de carpintería. Imagen 7 Ejemplo de las características que vienen en el proyecto ejecutivo,
Fotografía 11 Entrada del lado Este en auditorio ya presenta trabajo de carpintería.
Conjunto con el topógrafo de la empresa constructora se verificaron niveles para la colocación de tablaroca en plafones, la altura en las áreas del edificio de Gobierno son muy similares ya que en oficinas y pasillos tienen una altura de 2.70 metros y las aulas de enseñanza tienen una altura de 2.80 metros, y en el área de enseñanza que se tiene una altura de 2.60 metros; todo esto es a excepción del auditorio que tiene diferentes alturas de plafón.
Imagen 9 Áreas en el Cuerpo C donde ya se puede proceder a cerrar el plafón cumpliendo las observaciones en el check-list y cumpliendo con las alturas.
En el área de Enseñanza del cuerpo C – Gobierno surgió una problemática con la altura de unos ductos, el proyecto marcaba una altura de 2.70 metros libres de nivel de piso terminado a nivel de lecho inferior de plafón el cual tuvo que ser modificado a una altura de 2.60 metros; y en un espacio en especial tuvo que ser modificado a 2.55 metros ya que no era posible mover las instalaciones de aire acondicionado, el área es la recepción del área de Enseñanza.
Se siguió supervisando las actividades de la colocación de recinto y piedra laja en la plaza cívica del cuerpo C.
Imagen 10 Se muestra el área de la plaza cívica donde se coloco el recinto.
Se revisaron las albañilerías en Planta Baja, Primer Nivel, Segundo Nivel y Tercer Nivel; esto es con respecto a las alturas de muros, ejes, armado de castillos y que las áreas húmedas como los baños y cuartos de aseo en los niveles que no sean en plata baja deberán tener impermeabilizante en las 3 primeras hiladas de ladrillo.
En la semana se verificaron los plomos de 4 columnas de la fachada del edificio E – Servicios Generales y Estacionamiento, los cuales estuvieron dentro de tolerancia de desplome la cual debe de ser menor a la altura de la columna sobre 500 (desplome < H/500). Por lo cual se procedió a hacer la revisión de limpieza para que se pudiera colar el grout que es un mortero expansivo para rigidizar la columna y posteriormente después de 24 horas de haberse colado el grout se pudieran empezar a hacer colados de losa en los siguientes niveles.
Fotografía 14 Colado de grout en columnas de fachada del cuerpo E.
SEMANA 3
Cada semana hay hubo junta donde se hizo un análisis de la programación y del avance de obra por parte de la supervisión, esta programación de obra fue entregado por la empresa constructora “PRODEMEX” , y la supervisión con respecto al arribo de materiales, cuantificando volúmenes por partidas (partidas principales en el Cuerpo C – Gobierno); las cuales son Carpintería, Herrería, Cancelería y Tablaroca, fuerza de trabajo en campo hizo un análisis para ver la factibilidad de este programa.
Tabla 3 Programa de obra entregado por la empresa constructora “PRODEMEX” el mes de Enero del 2015.
recomendaciones se le pudiera hacer a la empresa constructora “PRODEMEX” para el apoyo de las mismas.
Como ya se mencionó antes de las reuniones se hacia un análisis previo en campo para exponer las limitantes de las empresas durante el día, en este análisis se hacia recuento de elementos montados y soldados de acuerdo a su proyección de montaje.
Imagen 11 Este plano muestra un ejemplo del trabajo que se hace diario referente al montaje de la estructura metálica, marcando las trabes en color negro como ya montadas, amarillo las montadas por día y magenta las propuestas por montar al día siguiente.
Se hizo una incidencia en las aulas de enseñanza del Cuerpo C – Gobierno por irregularidades de la superficie, marcaba un acabado de loseta vinílica el cual debe de ser colocado sobre una superficie de concreto pulido tipo espejo el cual no debe de presentar ningún agrietamiento, desnivel, ni rugosidad en su superficie; ya que el acabado tiene un espesor de 3 milímetros.
La supervisión revisó mas áreas en el Cuerpo C para la liberación de bastidores en la colocación de tablaroca en el plafón. Se revisaron los detalles correspondientes para su correcta colocación; como lo son las distancias de canaleta de carga y canal listón, así como los colgantes que tienen que estar en un ángulo cercano a los 90º y bien tensados.
Fotografía 16 Colocación de autonivelante con junta de adecon.
Fotografía 17 Área de bastidor liberada por supervisión.
Imagen 12 Áreas en el Cuerpo C donde ya se puede proceder a cerrar el plafón cumpliendo las observaciones en el check-list y cumpliendo con las alturas.
Procedimos a hacer reporte de incidencia por la incorrecta colocación de chambranas en puertas del Cuerpo C – Gobierno por estar fuera de plomo, y no como lo marca el proyecto; las chambranas en ambas caras deben tener una separación del paño de muro de 5 milímetros, y deben de estar bien a plomo.
Se supervisó la colocación de cancelería en el edificio de Gobierno, que cumpla con las especificaciones del proyecto ejecutivo autorizado y la normativa del IMSS.
Imagen 13 Áreas en el Cuerpo C donde se empezó a colocar la cancelería con respecto al proyecto ejecutivo. Fotografía 20 Colocación de cancelería en sala de
Llegó un nuevo material para la colocación de impermeabilizante en la plaza cívica del cuerpo C – Gobierno.
Se revisaron los procesos previos en la colocación del impermeabilizante, lo cual fue tener una superficie limpia, sin grietas en losa o constatar que se hayan calafateado y puesto membrana; primero se coloco un primario de impermeabilizante, después se coloco una membrana con una capa de impermeabilizante para que bien selladas todas las grietas e imperfecciones, y por ultimo se puso otra capa de impermeabilizante; no se puede trabajar sobre el área a la que se le aplicó el impermeabilizante por las siguientes 48 horas.
Imagen 14 Se muestra el área de la plaza cívica donde se coloco el recinto. Fotografía 22 Colocación de impermeabilizante en plaza
El recinto se colocó sobre capa de mortero en seco y asentar con lechada de cemento con juntas a hueso; el acabado de piedra braza en rajuela también se colocó sobre una capa de mortero en seco y asentado con lechada de cemento con juntas a hueso.
El espesor máximo que puede haber en la colocación del recinto y la piedra laja no puede superar los 5 centímetros y ser menor a 3.5 centímetros.
Se le dio seguimiento en el montaje de la estructura, esto es todos los días, se programan recorridos para hacer el levantamiento del avance de la misma y cerciorarnos que los trabajos ejecutados se hagan con los procesos constructivos adecuados para su correcto montaje.
Se revisa el atornillamiento de columnas en placas base, la unión de columnas (muñones) con las trabes principales, así mismo la unión de las vigas secundarias con sus placas de conexión (banderas), que cumplan con el apriete y la tornillería correspondiente de proyecto.
A un lado a estas actividades representativas se hicieron recorridos diarios por la obra para ver las actividades desarrolladas por la empresa constructora y las necesidades o dudas que le puedan surgir a lo largo del día; también para ver incoherencias, mal desarrollo de las partidas y que todo lo desarrollado en el proyecto cumpla con la normativa del IMSS y el proyecto ejecutivo aprobado.
Fotografía 23 Colocación de recinto en plaza cívica.
SEMANA 4
Cada semana hubo una junta donde se hizo un análisis de la programación y del avance de obra por parte de la supervisión, esta programación de obra fue entregado por la empresa constructora “PRODEMEX” , esta semana la constructora nos entrego un programa de obra actualizado por algunas demoras por parte de los contratistas; las partidas se atrasaron, y la supervisión con respecto al arribo de materiales, cuantificando volúmenes por partidas (partidas principales en el Cuerpo C – Gobierno); las cuales fueron Carpintería, Herrería, Cancelería y Tablaroca, fuerza de trabajo en campo hace un análisis para ver la factibilidad de este programa.
Tabla 4 Programa de obra entregado por la empresa constructora “PRODEMEX” el mes de Enero del 2015.
recomendaciones se le pudiera hacer a la empresa constructora “PRODEMEX” para el apoyo de las mismas.
Como ya se mencionó antes de las reuniones se hacia un análisis previo en campo para exponer las limitantes de las empresas durante el día, en este análisis se hacia recuento de elementos montados y soldados de acuerdo a su proyección de montaje.
Imagen 15 Este plano muestra un ejemplo del trabajo que se hace diario referente al montaje de la estructura metálica, marcando las trabes en color negro como ya montadas, amarillo las montadas por día y magenta las propuestas por montar al día siguiente.
Se da seguimiento en el montaje de la estructura, esto es todos los días, se programaron recorridos para hacer el levantamiento del avance de la misma y cerciorarnos que los trabajos ejecutados se hicieran con los procesos constructivos adecuados para su correcto montaje.
Se siguió revisando las partidas de carpintería, cancelería y tablaroca (plafón). Que estuvieran conforme a las normativas y proyecto ejecutivo autorizado, no hubo ningún problema con respecto a la correcta colocación o proceso de las mismas; los contratistas se apegan bien al proyecto y a las indicaciones de la supervisión y el Instituto Mexicano del Seguro Social.
La constructora atendió la incidencia que hizo la supervisión por las irregularidades en la superficie de concreto pulido en las aulas de enseñanza en el cuerpo C, la supervisión dio el visto bueno como bien atendido, por el cual quedo liberada el área para la colocación de la loseta vinílica de 3 milímetros de espesor, la cual será colocada en los próximos meses para evitar que se dañe por partidas que aun se siguieron trabajando en el edificio.
Fotografía 25 Colocación de cancelería en área de Enseñanza.
Fotografía 26 Superficie de concreto corregida para la correcta colocación de loseta vinílica.
En las siguientes ilustraciones se ven las áreas donde se supervisó el tendido de varillas que fuera correspondiente como marcaba el proyecto ejecutivo; poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
Imagen 16 Áreas de revisión de parrilla de varillas en primer nivel Cuerpo D. Fotografía 28 Armado de varilla en fachada Este de primer
Imagen 17 Áreas de revisión de parrilla de varillas en segundo y tercer nivel Cuerpo D.
Se hizo la supervisión de la colocación de estuco en el cuerpo D – Hospitalización en su planta baja y segundo nivel ( esto es para recibir el acabado final corev). También se supervisó la colocación de mármol sobre pasta de mortero con lechada de cemento teniendo con juntas a hueso.
SEMANA 5
Cada semana hubo una junta donde se hizo un análisis de la programación y del avance de obra por parte de la supervisión, esta programación de obra fue entregado por la empresa constructora “PRODEMEX” , y la supervisión con respecto al arribo de materiales, cuantificando volúmenes por partidas (partidas principales en el Cuerpo C – Gobierno); las cuales fueron Carpintería, Herrería, Cancelería y Tablaroca, fuerza de trabajo en campo se hizo un análisis para ver la factibilidad de este programa.
Tabla 5 Programa de obra entregado por la empresa constructora “PRODEMEX” el mes de Enero del 2015.
Como ya se mencionó, antes de las reuniones se hizo un análisis previo en campo para exponer las limitantes de las empresas durante el día, en este análisis se hizo un recuento de elementos montados y soldados.
Imagen 18 Este plano muestra un ejemplo del trabajo que se hace diario referente al montaje de la estructura metálica, marcando las trabes en color negro como ya montadas, amarillo las montadas por día y magenta las propuestas por montar al día siguiente.
La partida de cancelería ya fue instalada en casi su totalidad a excepción de las puertas que son 31 y de los antepechos, esto se debió a que no se contaba con el material suficiente para sea colocado, a un lado a esto todavía esta partida se encuentra dentro de programa de obra.
Paralelo a la partida de cancelería, se encuentra la partida de tablaroca en plafón, el cual presentó un gran avance y se pidió a la supervisión que liberara áreas para el calafateo de plafón; para ello nosotros como supervisión volvimos a revisar los niveles de plafón y corroborar que no se encontraran irregularidades como son pandeos fuera de tolerancia conforme a la normativa del Instituto Mexicano del Seguro Social.
Imagen 19 Áreas en el Cuerpo C donde ya se pudo proceder a calafatear el plafón cumpliendo con los niveles de proyecto.
Se supervisó el desbaste de mármol, esto fue revisar que se tenga una superficie totalmente lisa, sin poros ni cambios de nivel.
Imagen 20 Se muestra el área de la plaza cívica donde se coloco el recinto.
Se revisaron los procesos previos en la colocación del impermeabilizante, lo cual fue tener una superficie limpia, sin grietas en losa o constatar que se hayan calafateado
Fotografía 33 Desbaste de mármol en área de
y puesto membrana; primero se coloca un primario de impermeabilizante, después se colocó una membrana con una capa de impermeabilizante para que queden bien selladas todas las grietas e imperfecciones, y por ultimo se puso otra capa de impermeabilizante; no se puede trabajar sobre el área a la que se le aplico el impermeabilizante por las siguientes 48 horas.
Al igual que la plaza cívica del Cuerpo C, en el edificio de Urgencias se procedió a la aplicación de impermeabilizante teniendo en cuenta los procesos previos para su correcta aplicación.
Fotografía 35 Colocación de impermeabilizante en cuerpo D - Urgencias.
Se hizo la revisión con equipo topográfico de las coordenadas para el desplante de cancelería en la fachada del Cuerpo D - Urgencias
La supervisión hizo un análisis de las cantidades de soldadura que hace falta por hacer en la fachada Oeste del Cuerpo D – Hospitalización; en esta fachada las empresas encargadas del montaje y de la soldadura son TUBAC y BALOX, de esta manera se vieron medidas preventivas y correctivas para ver el avance de la estructura y que no se desfase del programa de obra entregado por la empresa constructora.
Fotografía 36 Revisión con equipo topográfico coordenadas para desplantar cancelería en cuerpo D - Urgencias.
Fotografía 37 Vista Oeste de Cuerpo D - Hospitalización.
La supervisión revisó el colado de losa en el puente vehicular, el armado de la parilla de varillas #3@25 cm y bastones de #3@25 cm de 50 cm de longitud; el espesor de losa debe de ser de 17 cm incluyendo 5 cm de estriado. El estriado reglamentario de 60º en el ángulo exterior de la rampa y 30º en el ángulo interior de la misma.
Se dio seguimiento en el montaje de la estructura, esto es todos los días, se programaron recorridos para hacer el levantamiento del avance de la misma y cerciorarnos que los trabajos ejecutados se hicieran con los procesos constructivos adecuados para su correcto montaje.
Se revisó el atornillamiento de columnas en placas base, la unión de columnas (muñones) con las trabes principales, así mismo la unión de las vigas secundarias con sus placas de conexión (banderas), que cumplan con el apriete y la tornillería correspondiente de proyecto.
A un lado a estas actividades representativas se hicieron recorridos diarios por la obra para ver las actividades desarrolladas por la empresa constructora y las necesidades o dudas que le puedan surgir a lo largo del día; también para ver incoherencias, mal desarrollo de las partidas y que todo lo desarrollado en el proyecto cumpla con la normativa del IMSS y el proyecto ejecutivo aprobado.
SEMANA 6
Se revisó el calafateo de plafón del auditorio, este paso en el proceso de la colocación de plafón es ejecutado ya una vez liberado los niveles del mismo y corroborar que el plafón no contara con desniveles, curvaturas o fallas en el alineamiento.
Se revisó los procesos previos en la colocación del impermeabilizante, lo cual fue tener una superficie limpia, sin grietas en losa o constatar que se hayan calafateado y puesto membrana; primero se colocó un primario de impermeabilizante, después se colocó una membrana con una capa de impermeabilizante para que queden bien selladas todas las grietas e imperfecciones, y por ultimo se puso otra capa de impermeabilizante; no se puede trabajar sobre el área a la que se le aplico el impermeabilizante por las siguientes 48 horas.
Fotografía 39 Calafateo de plafón en auditorio, Cuerpo C.
En la plaza cívica del cuerpo C se revisó que el armado del área de colado que es un área vehicular cumpla con lo especificado en proyecto ejecutivo autorizado y con las recomendaciones del DRO Juan de la Cruz Tejeda Jácome que es doble parrilla de varillas de #3@25 cm, también se revisó que la junta fría con el producto establecido por el Instituto Mexicano del Seguro Social; el colado de esta vialidad esta con pendiente, en el lado sur tiene un peralte de 24 cm y el lado norte un peralte de 34 cm; por ello se dejo la doble parrilla.
Fotografía 41 Colado de plaza cívica, cpo C, área vehicular.
Diariamente se tomaron recorridos por todos los edificios para ver la calidad de los trabajos elaborados en obra y así mismo de los materiales, que cumplieran con el cuadro básico del IMSS y del proyecto, por ejemplo en la fotografía 42 se ve una bisagra hidráulica marca DORMA, el trabajo de la supervisión es revisar cada uno de estos materiales en la obra, se revisó el proyecto el cual pide que sea una bisagra marca DORMA BTS – 75V de 120kg el cual si corresponde con el equipo instalado en obra.
Como lo es en la programación hecha por el jefe de frente del cuerpo C la carpintería llega a obra y fue revisada por la supervisión, a excepción de la colocación ya que por el momento no puede ser colocada.
La carpintería que llego a obra corresponde a las áreas de Documentación para la Salud, y Enseñanza; que es donde se encuentran áreas de computadora para la consulta de los pacientes. También llegó mobiliario para el área de Gobierno, que son principalmente estantes de madera y libreros.
Fotografía 42 Bisagra hidráulica marca DORMA.
En los cuartos que tienen contacto con la humedad como lo es el cuarto de aseo y el baño familiar, se colocó como plafón material de tablacemento, el cual el proyecto lo marcaba como tablaroca; pero la normativa del IMSS señalaba que no puede colocarse tablaroca en áreas donde habrá contacto con la humedad.
Imagen 28 Áreas donde se tiene contacto con la humedad (plafón).
Se supervisaron los trabajos de obra exterior, esto fueron las vialidades y los niveles de piso terminado de las mismas; los trabajos tienen que cumplir con la calidad que demanda el Instituto Mexicano del Seguro Social, se hicieron varias pruebas de empedrado para poder aprobar una, y se empezó a trabajar sobre la muestra aprobada.
Se cuidó el alineamiento de las huellas de rodamiento así como el rayado que se hace sobre el concreto, y la colocación de la piedra bola.
También se revisó que se haga el calafateo adecuado para la vialidad y se ponga el sello correspondiente Silkaflex.
Se le dio seguimiento a la colocación de rajuela en obra exterior; la base de concreto pobre no venia en proyecto pero la constructora tuvo que garantizar el trabajo de la colocación de la rajuela por lo cual se le pidió que hiciera una propuesta para garantizarlo; esto fue solo en áreas verdes donde no este una superficie de concreto para poder colocarla.
En la carpintería se siguió colocando el muro laminado, formaica en las áreas de Gobierno, se revisó que colocado sea de calidad, que no presenten abultados en las laminas y el laminado sea colocado uniformemente sin dejar áreas maltratadas. Una vez terminando de colocar el laminado se colocó unas entrecalles de aluminio en el perímetro de la hoja de madera.
En proyecto los paneles laminados no cuentan con zoclo por lo cual se hizo la observación al residente de obra (Arq. Juan M. Amparano R.) para que se le pueda dar la atención que se requiere ya que en un futuro puede ser muy útil, se hizo la propuesta que fueran zoclos de aluminio.
Fotografía 46 Obra exterior, colocación de rajuela. Perímetro de cuerpo C – Gobierno.
Fotografía 47 Trabajos de carpintería, Cuerpo C
Se comenzó el trazado de luminarias en el Cpo C – Gobierno, se verificó que los trazos sean los correctos, esto fue primero se trazan las coordenadas en el piso y después se suben por medio de laser para un trazado perfecto.
Cuando se va a colar una losa, días antes la empresa constructora con el jefe de frente del edificio presentan una solicitud de colado, esto es para nosotros como supervisión revisar que sea factible el colado de la misma, en este caso habían unas vigas secundarias que no contaban con pernos Nelson a cada 30 cm por lo cual se le comunicó al jefe de frente ( Ing. José Rodríguez) para que revisara y atendiera a las observaciones.
Una vez liberadas las solicitudes se procedió a el colado de la losa ya que posteriormente no se tenían observaciones que impidieran el colado.
Fotografía 49 Trazo de luminarias en Cuerpo C
En la Imagen 29 se ven las áreas donde se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto autorizado poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
Fotografía 51 Colado de primer nivel en cuerpo D Fotografía 52 Revisión de niveles de colado de primer
nivel en cuerpo D
Se siguió revisando los trabajos de soldadura, estos trabajos se revisaron en porcentaje de avance de la misma y revisar que sean trabajos de calidad, para estos trabajos nos acompañaba el Ing. Alberto Enríquez que es experto en soldadura y en estructura del laboratorio certificado IARI, durante la semana se hicieron varios recorridos para saber del estatus de las soldaduras.
Hubo varias áreas en el edificio D – Hospitalización que tenia deficiencias en los enjarres; esto es en los paños que no coincidían con el alineamiento de la estructura u otros acabados como lo fue el mármol; en cuanto a la normativa se revisó para ver cuanto es lo máximo que puede ser votado el enjarre para que puedan igualarse los paños y dicen los manuales que excediendo enjarres de mas de 3 cm se tiene que poner una malla de gallinero o gallinera puesta con clavos tec
broca para que se garantice la adherencia del enjarre al muro sin presentar grietas en un futuro.
Fotografía 53 Revisión de armados de castillos en
cuerpo D Fotografía 54 Revisión de soldaduras de placas base en cuerpo D
Como control de calidad se revisaron todos los materiales que están en obra, en este ejemplo se revisó el acabado de loseta cerámica que tiene una medida de 15x45cm y es marca Interseramic de primera calidad como aparece en la fotografía 57.
También se revisaron las cancelerías que se empezaron a colocar en el cuerpo D (urgencias), área de sala de espera, revisamos los detalles de marcos de aluminio y cristal templado como lo marca el proyecto ejecutivo, para saber cuando un cristal esta templado o no se revisa que tenga el sello impreso en cada elemento que llega a la obra ya que así lo demanda el Instituto Mexicano del Seguro Social.
El Instituto no aprueba que los materiales tengan desportilladuras, golpes, raspones, etc. de ser así se tiene que rechazar el producto.
Fotografía 56 Sellos en cristal que señala que es templado (control de calidad)
Esta cisterna fue una modificación de proyecto para hacer un área de lavandería, se supervisaron las labores realizadas.
Se supervisó la colocación de loseta cerámica sobre firme / losa de concreto nivelado, colocada con adhesivo Mca. Crest, juntas a hueso, con boquilla color similar a loseta. Marca Daltile, Color Gris 0Q85, Tipo Dal Paver con dimensiones de 15 x 15 cm e=9.0 mm.
Fotografía 59 Excavación para cisterna en área de ropería.
En el cuerpo E se colaron los camellones que van entre los cajones de estacionamiento, los camellones tenían un peralte de 30 cm ya que no es normativo, se le comentó a la constructora que el proyecto tenia errores por lo cual tuvieron que corregir los camellones basándose en el reglamento del IMSS.
En el cuerpo C se liberaron áreas para que se pudiera ir calafateando el plafón y poniendo la cinta para tapar las juntas, así mismo para cerrar áreas y poder colocar la pintura en el mismo.
Para poder liberar esta partida nos tuvimos que cerciorar que el plafón estuviera totalmente alineado y no presentara anomalías en su colocación, como lo es falta de rebordes tipo J o colgantes mal colocados, y áreas húmedas; ya que el Instituto Mexicano del Seguro Social no lo permite. Los niveles y el alineamiento se revisaron con equipo topográfico y con laser para evitar algún error.
Fotografías 61 y 62 Camellones en primer nivel de estacionamiento del cuerpo E
Fotografía 63 Auditorio Cuerpo C
F
E
En la imagen 30 se ve el área donde se supervisó el tendido de varillas que fuera correspondiente a como marcaba el proyecto ejecutivo, poniendo parrillas de varillas de #3@25 cm.
Fotografía 65 Colado en Planta Baja Cuerpo D Fotografía 66 Colado en Planta Baja Cuerpo D
En el cuerpo D – Hospitalización se abrieron áreas para el trabajo de las albañearías, estas albañilerías eran en espacios de hospitalización como tal, área de camillas, y baños individuales; por lo cual se revisaron las geometrías, que cumplieran con las coordenadas, que los materiales contaran con la calidad demandada por el IMSS, etc. en estos espacios se tuvo que poner impermeabilizante en las primeras 3 hiladas de ladrillos en los baños por estar en contacto con la humedad.
F
E
Fotografía 67 Albañilerías en área de encamados de primer nivel – Cpo. D
Se revisaron los procesos previos en la colocación del impermeabilizante, lo cual era tener una superficie limpia, sin grietas en losa o constatar que se hayan calafateado y puesto membrana; primero se colocó un primario de impermeabilizante, después una membrana con una capa de impermeabilizante para que queden bien selladas todas las grietas e imperfecciones, y por ultimo se puso otra capa de impermeabilizante; no se pudo trabajar sobre el área a la que se le aplico el impermeabilizante por las siguientes 48 horas.
Una vez pasando las 48 horas se colocó el acabado final sobre la plaza cívica del cuerpo C – Gobierno. El cual es recinto con acabado cepillado y con diagonales de piedra braza en rajuela en toda la longitud.
El recinto de colocó sobre capa de mortero en seco y asentar con lechada de cemento con juntas a hueso; el acabado de piedra braza en rajuela también se colocó sobre una capa de mortero en seco y asentada con lechada de cemento con juntas a hueso.
Se hicieron recorridos en la semana para revisar el proceso de construcción del helipuerto en el cual no hubo ninguna observación en su desarrollo.
En esta semana se coló en la azotea la losa tapa de modulo de elevadores por lo cual subimos para revisar el armado de la parrilla el cual lo marcaba el tendido de varillas que fuera correspondiente a como marcaba el proyecto poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
Y que se considerara los pretiles para después poder colocar el relleno ligero que pide la certificación LEED que es Foamular y concreto celular.
Fotografía 70 Vista aérea del proceso de construcción del helipuerto en azotea de Cuerpo D – Hospitalización.
En el cuerpo D – Hospitalización se abrieron áreas para el trabajo de las albañearías en la planta baja – área de observación adultos, estas albañilerías son en espacios de hospitalización como tal, área de camillas; por lo cual se revisaron las geometrías que cumplieran con las coordenadas; que los materiales contaran con la calidad demandada por el IMSS, etc. Todas las albañilerías que se desplantan de la planta baja deben de tener impermeabilizante en las primeras 3 hiladas de ladrillo.
F
E
Fotografía 72 Vista interior del Cuerpo C, liberación de plafones
Fotografía 73 Cuerpo D – Hospitalización área de observación adultos.
El día 14 de marzo hubo una lluvia la cual daño paneles de tablaroca por el cual se hizo un levantamiento para hacer cuantificación de elementos dañados y se le pidió a la constructora que cambiara dichos paneles húmedos.
A un lado a las actividades de obra, también se participó en sala de juntas para ver programa de obra y avances de ella.
Fotografía 74 Recorrido con el DRO Ing J Jesus Tejeda Jacome, para revisar estructura en Cuerpo D.
SEMANA 7
Se le dio seguimiento a la colocación de rajuela en obra exterior; la base de concreto pobre no venia en proyecto pero la constructora tiene que garantizar el trabajo de la colocación de la rajuela por lo cual se le pidió que hiciera una propuesta para garantizarlo; esto es solo en áreas verdes donde no este una superficie de concreto para poder colocarla.
La supervisión hizo un boletín para agregar a la entrada principal del cuerpo C cancelería para una mejor función del edificio, el cual es revisado periódicamente para ver que se haga conforme a las indicaciones del boletín.
Se revisó las cancelerías de fachadas en el cuerpo C, que cumplan con las características del proyecto.
Fotografía 76 Obra exterior, colocación de rajuela.
Se revisaron los trabajos de soldadura, estos trabajos se revisaron en porcentaje de avance de la misma y supervisó que sean trabajos de calidad, para estos trabajos nos acompañaba el Ing. Alberto Enríquez que es experto en soldadura y en estructura del laboratorio certificado IARI, durante la semana se hicieron varios recorridos para saber del estatus de las soldaduras.
Fotografía 78 Revisión de avance de soldadura en fachadas del cuerpo D – Hospitalización.
Supervisión en la colocación de los paneles de celosía en la fachada del edifico de Urgencias (área de sala de espera), esto fue revisar la separación que deben de tener los bastidores así como el material de mortero que usan para la colocación de celosía sobre el bastidor, también se revisó el alineamiento con equipo topográfico; y que los refuerzos de soldadura sean colocados.
A un lado a las actividades de obra, también se participa en sala de juntas para ver programa de obra y avances de ella.
Fotografía 81 Colocación de celosía en fachada del edificio de Urgencias.
SEMANA 8
Supervisión en la colocación de los paneles de celosía en la fachada del edifico de Urgencias (área de sala de espera), esto fue revisar la separación que deben de tener los bastidores así como el material de mortero que usaron para la colocación de celosía sobre el bastidor, también se revisó el alineamiento con equipo topográfico; y que los refuerzos de soldadura fueran colocados.
En el auditorio del cuerpo C ya se tuvieron preparados los acabados, como lo es la pintura en plafón y el acabado COREV en muro con una mano; la ultima mano se va pasar cuando se tenga la carpintería en el piso y ya que se desaloje por completo el edificio para que no se dañen los acabados.
Fotografía 83 Colocación de celosía en fachada del edificio de Urgencias.
Se supervisaron los trabajos de obra exterior, esto son las vialidades y los niveles de piso terminado de las mismas; los trabajos tienen que cumplir con la calidad que demanda el Instituto Mexicano del Seguro Social, se hicieron varias pruebas de empedrado para poder aprobar una, y se empezó a trabajar sobre la muestra aprobada.
Se cuidó el alineamiento de las huellas de rodamiento así como el rayado que se hace sobre el concreto, y la colocación de la piedra bola.
También se revisó que se haga el calafateo adecuado para la vialidad y se ponga el sello correspondiente Silkaflex
Se empezó a colocar las puertas en los baños públicos del cuerpo C, se revisó la calidad del cristal, que sea satinado, que no tenga ninguna desportilladura, rayón, etc., también se revisan las bisagras y cerrajes, tienen que ser marca DORMA, cromáticos.
Fotografía 85 y 86 Obra exterior del Cuerpo C.
En la fotografía 88 e imagen 33 se ven las áreas donde se supervisó el tendido de varillas que fuera correspondiente a como marcaba el proyecto autorizado, poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
F
E
Fotografía 88 Tercer Nivel Cuerpo C.
Se hizo un levantamiento de los niveles de piso terminado en el cuerpo D – Hospitalización para que se pueda proceder a la colocación de mármol y de chambranas, y sacar medidas para cancelerías (ver si habrá algún ajuste con los planos de taller).
En la semana se programó una visita de los ingenieros del laboratorio certificado IARI para sacar ultrasonidos a las soldaduras de la estructura del cuerpo D, y se hizo un recorrido con ellos para corroborar que se hicieran los spots indicados por el especialista en los lugares marcados.
Fotografía 89 y 90 Muestras de producto hidrofugante en muro de piedra del cuerpo C
Fotografía 91 Levantamiento de niveles de
F
E
En la imagen 34 se representa el área donde se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto poniendo parrillas de varillas de #3@25 cm.
Imagen 34 Área de colado en planta baja del cuerpo D
En la imagen 35 se ven el área donde se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
F
E
Imagen 35 Área de colado en planta baja del cuerpo D Fotografía 94 Área de colado en segundo nivel del
cuerpo D
En la fotografía 96 se muestra el colado de azotea donde se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
Como se aprecia en la fotografía 97 se supervisó la colocación de los paneles de celosía en la fachada del edifico de Hospitalización, esto es revisar la separación que deben de tener los bastidores así como el material de mortero que usan para la colocación de celosía sobre el bastidor, también se revisa el alineamiento con equipo topográfico; y que los refuerzos de soldadura sean colocados.
Fotografía 96 Área de colado en losa tapa de cuarto de aires en Urgencias.
En el domo de triple altura del cuerpo D se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
La supervisión revisó el colado de losa en el puente vehicular, el armado de la parilla de varillas #3@25 cm y bastones de #3@25 cm de 50 cm de longitud; el espesor de losa debe de ser de 17 cm incluyendo 5 cm de estriado. El estriado reglamentario de 60º en el ángulo exterior de la rampa y 30º en el ángulo interior de la misma.
Fotografía 98 Domo de triple altura en Cpo D. Fotografía 99 Elementos estructurales de helipuerto
en Cpo D.
F
E
Imagen 37 Área de colado en primer nivel del cuerpo D
F
E
En la imagen 38 se muestra el área donde se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
Imagen 38 Área de colado en azotea del cuerpo D
F
E
En la imagen 39 se muestra el área donde se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm. A un lado a las actividades de obra, también se participó en sala de juntas para ver programa de obra y avances de ella.
SEMANA 9
Se supervisó la fabricación y colocación de las louvers en cuarto de maquinas del edificio de Urgencias, aun no se terminaban esos trabajos.
Las normas del instituto IMSS marca que al impermeabilizante se le tienen que hacer pruebas de estanqueidad para ver la resistencia del mismo, se hicieron pruebas de estanqueidad en el edificio de Urgencias, estas pruebas duran 24 horas y se tiene que liberar por parte de la supervisión para seguir con la colocación de plafones y cerrar áreas de trabajo en los niveles inferiores.
Fotografía 106 y 107 Armado y colado de losa de triple altura en cuerpo D. Fotografía 105 Supervisión en las pruebas de estanqueidad
En la imagen 40 se muestra el área donde se supervisó el tendido de varillas que fuera correspondiente a como marca el proyecto poniendo parrillas de varillas de #3@25 cm y bastones en área de vigas y trabes de 1 metro de longitud de #3@25 cm.
F
E
Imagen 40 Área de albañilerías en primer nivel del cuerpo D
En el cuerpo D – Hospitalización se abrieron áreas para el trabajo de las albañearías, estas albañilerías son en espacios de hospitalización como tal, área de camillas, y baños individuales; por lo cual se revisó las geometrías que cumplieran con las coordenadas, que los materiales contaran con la calidad demandada por el Instituto Mexicano del Seguro Social, etc. en estos espacios en especial se tuvo que poner impermeabilizante en las primeras 3 hiladas de ladrillos en los baños por estar en contacto con la humedad.
Se hicieron recorridos diarios en el Cuerpo C, para ver todos los avances que se presentaran, este edificio ya está solamente en acabados, y se revisó la calidad de los mismos, las cancelerías presentan algunas irregularidades que no son permitidas en la normativa del IMSS, se le comunicará al residente de obra esperando su respuesta para proceder a hacer una incidencia para que se corrijan dichas cancelerías; se revisaron los acabados como lo son colores, tonos, tipos de pinturas, sellos, esmaltes, luces, maderas, etc. que todo esto corresponda al proyecto ejecutivo.
SEMANA 10
Se revisó los trabajos de fabricación y colocación de louvers en la fachada oriente del edificio D – Hospitalización, con forme a proyecto; en esta área de louvers hubo un error de proyecto donde no se hacia una proyección de losa; la cual se le hizo la observación a la constructora por medio de un boletín que se solicito al área de proyectos de supervisión para que se aclarara la solución de la proyección de la losa por medio de un cantiliver con cartabones a lo largo de la trabe perimetral para poder soportar el peso de la losa.
Antes de proceder a hacer los colados de losa para cajones de estacionamiento en obra exterior se revisaron los niveles para que concuerden con los niveles de piso terminado de +99.70
La losa en los cajones de estacionamiento en obra exterior deben de tener una malla electro soldada de 6x6, 10/10, y un espesor de 10 cm, entre cada cajón debe de haber una junta fría la cual separara cada estacionamiento y deberá de ser calafateado con un Silkaflex.
Fotografía 113 Colocación de louver en fachada poniente, cuerpo D.
