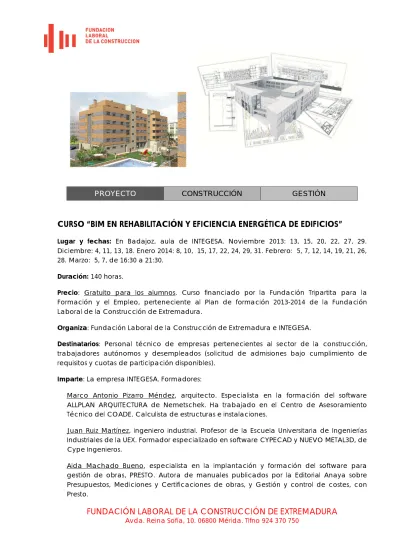

CURSO BIM EN REHABILITACIÓN Y EFICIENCIA ENERGÉTICA DE EDIFICIOS

(1)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

Avda. Reina Sofía, 10. 06800 Mérida. Tlfno 924 370 750

PROYECTO CONSTRUCCIÓN GESTIÓN

CURSO “BIM EN REHABILITACIÓN Y EFICIENCIA ENERGÉTICA DE EDIFICIOS”

Lugar y fechas: En Badajoz, aula de INTEGESA. Noviembre 2013: 13, 15, 20, 22, 27, 29. Diciembre: 4, 11, 13, 18. Enero 2014: 8, 10, 15, 17, 22, 24, 29, 31. Febrero: 5, 7, 12, 14, 19, 21, 26, 28. Marzo: 5, 7, de 16:30 a 21:30.

Duración: 140 horas.

Precio: Gratuito para los alumnos. Curso financiado por la Fundación Tripartita para la Formación y el Empleo, perteneciente al Plan de formación 2013-2014 de la Fundación Laboral de la Construcción de Extremadura.

Organiza: Fundación Laboral de la Construcción de Extremadura e INTEGESA.

Destinatarios: Personal técnico de empresas pertenecientes al sector de la construcción, trabajadores autónomos y desempleados (solicitud de admisiones bajo cumplimiento de requisitos y cuotas de participación disponibles).

Imparte: La empresa INTEGESA. Formadores:

Marco Antonio Pizarro Méndez, arquitecto. Especialista en la formación del software ALLPLAN ARQUITECTURA de Nemetschek. Ha trabajado en el Centro de Asesoramiento Técnico del COADE. Calculista de estructuras e instalaciones.

Juan Ruiz Martínez, ingeniero industrial. Profesor de la Escuela Universitaria de Ingenierías Industriales de la UEX. Formador especializado en software CYPECAD y NUEVO METAL3D, de Cype Ingenieros.

Aida Machado Bueno, especialista en la implantación y formación del software para gestión de obras, PRESTO. Autora de manuales publicados por la Editorial Anaya sobre Presupuestos, Mediciones y Certificaciones de obras, y Gestión y control de costes, con Presto.

(2)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

OBJETIVO GENERAL

La filosofía de los programas CAD con tecnología BIM es integrar toda la información necesaria para llevar a cabo un proyecto de construcción desde su fase más inicial, de modo que esta información pueda ser utilizada por otras aplicaciones que resuelvan otras fases del proyecto de construcción (cálculo de estructuras, eficiencia enérgica, instalaciones, listados de información, presupuestos y mediciones …) evitando así el habitual proceso recurrente de introducción de datos en los sistemas de CAD convencionales y en el diverso software técnico de cálculo a emplear.

A través de esta acción formativa el alumno adquirirá los conocimientos y habilidades prácticas necesarias para generar y gestionar la información del modelo BIM de distintas edificaciones y actuaciones diversas de rehabilitación utilizando como plataforma de CAD, el programa informático

Allplan Arquitectura 2014

y su interconexión BIM con las aplicaciones informáticas de cálculo y gestión de construcción de mayor difusión en esos momentos en España,

CypeCAD Estructuras,

CypeCAD MEP Instalaciones, Presto, Calener y Líder.

Los alumnos, durante el tiempo de duración del curso, dispondrán para uso en su

domicilio de una licencia de uso formativo de todos los programas utilizados en el mismo

(3)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

ÍNDICE DE CONTENIDOS

MÓDULO 1. INTRODUCCIÓN A ALLPLAN

ALLPLAN, conceptos generales, entorno de trabajo, dibujo 2D y módulo de arquitectura. MÓDULO 2. CÁLCULO DE ESTRUCTURAS DE HORMIGÓN DESDE EL MODELO BIM CON CYPECAD

Introducción y cálculo del modelo, consulta de resultados, edición y exportación. MÓDULO 3. HERRAMIENTAS Y MODELADO 3D

Escaleras, macros y “Smart Parts”, elementos paramétricos lineales, fachadas, modelado 3D, etc.

MÓDULO 4. REHABILITACIÓN

Módulo de Rehabilitación y reforma. Definición y conversión de objetos (demolición, obra nueva…); preparación de la información.

MÓDULO 5 INSTALACIONES: FONTANERÍA, SANEAMIENTO Y ELECTRICIDAD CON CYPECAD MEP

Introducción y cálculo de las instalaciones en el modelo BIM; suministro y evacuación de aguas, calidad del aire interior, protección frente a la humedad y evacuación de residuos. Electricidad; introducción de la instalación, cálculos y comprobaciones. Exportación e intercambio desde Cypecad MEP.

MÓDULO 6. EFICIENCIA ENERGÉTICA CON SOFTWARE CYPE, LIDER Y CALENER

Introducción y cálculo de la envolvente térmica de acuerdo con la normativa de aplicación. Introducción y cálculo de las instalaciones de climatización. Exportación e intercambio desde Cypecad MEP. Instalación solar térmica.

MÓDULO 7. ALLPLAN PRESENTACIONES

Gestor de planos; composición e impresión. Presentación y renderizado del modelo BIM. MÓDULO 8. PRESUPUESTO Y MEDICIONES CON PRESTO

La estructura del presupuesto, bases de precios. Mediciones; operaciones con precios, elaboración de presupuestos y seguimiento de obra. Interconexión con el modelo BIM.

(4)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

CONTENIDOS

MÓDULO 1. INTRODUCCIÓN A ALLPLAN

UNIDAD DIDÁCTICA 1. CONCEPTOS GENERALES

1.1 Organización y administración de datos: proyecto/Archivos/layers.

1.2 Zonas de pantalla. Barras de herramientas. Activación de la configuración de herramientas. Asignación de teclas a órdenes.

1.3 Navegador. Módulos del programa. Definiciones de los distintos módulos. 1.4 Herramientas de visualización en pantalla.

1.5 Uso del ratón y línea de diálogo. Formas de captura.

UNIDAD DIDÁCTICA 2. DIBUJO 2D

2.1 Introducción a los comandos del módulo dibujo 2D. 2.2 Activación y desactivación de órdenes.

2.3 Elaboración de geometrías; polilíneas, áreas, etc. Definir puntos con exactitud. 2.4 Funciones de edición. Selección de entidades. Uso de filtros.

2.5 Menú contextual: funciones de edición, parámetros generales y parámetros específicos. 2.6 Plumas, colores y trazos.

2.7 Tramas, rayados y rellenos. 2.8 Concepto de prioridad.

2.9 Representación de datos en pantalla. 2.10 Objetos OLE y referencias externas. 2.11 Asistentes.

UNIDAD DIDÁCTICA 3. ARQUITECTURA

3.1 Creación de un proyecto. Administración de datos.

3.2 Conceptos básicos. Creación de la estructura del proyecto o uso de una estructura de proyecto existente.

3.3 Organización de archivos en carpetas. Activar y desactivar. 3.4 Definición, administración y uso de layers.

3.5 Módulo Arquitectura. Herramientas específicas: losa de cimentación, pilares, muros, vanos de puertas y ventanas, macros de carpinterías, escaleras, cubiertas.

3.6 Control de visualización en pantalla. Vistas y ventanas. 3.7 Acotaciones y leyendas.

3.8 Macros

3.9 Secciones y vistas

3.10 Generación del catálogo de Bases de Precios existentes e introducción a la vinculación con las mismas para exportación de mediciones.

(5)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

MÓDULO 2. CÁLCULO DE ESTRUCTURAS DE HORMIGÓN DESDE EL MODELO BIM CON

CYPECAD

UNIDAD DIDÁCTICA 4. INTRODUCCIÓN Y CÁLCULO DEL MODELO

4.1 Acciones a considerar; cargas permanentes, sobrecargas de uso, viento, sismo, nieve.

4.2 Importación del modelo IFC. Definición de las características estructurales de los elementos importados; pilares, forjados, cargas de cerramientos.

4.3 Plantillas de dibujo, recursos de edición.

4.4 Introducción de zapatas, vigas centradoras y correas de atado. Datos del terreno. 4.5 Introducción de escaleras.

4.6 Comprobación de la geometría. 4.7 Cálculo

UNIDAD DIDÁCTICA 5. CONSULTA DE RESULTADOS. EDICIÓN 5.1 Revisión de resultados. Esfuerzos en vigas.

5.2 Armado de vigas. Edición. 5.3 Flechas. Tipos y valores límites. 5.4 Esfuerzos en forjados.

5.5 Edición de armados. Igualación de positivos y negativos. 5.6. Esfuerzos en Pilares. Edición de armados.

5.7 Cimentación. Dimensionado y edición de zapatas.

5.8 Forjados Reticulares y Losas. Especificación, revisión de resultados e igualación de armados. 5.9 Muros de sótano. Especificación, cálculo y revisión de resultados.

5.10 Elaboración de planos. 5.11 Mediciones y presupuestos.

MÓDULO 3. HERRAMIENTAS Y MODELADO 3D

UNIDAD DIDÁCTICA 6. ESCALERAS, MACROS, SMARTPARTS, FACHADAS Y MODELADO 3D

6.1 Escaleras y rampas. Tipologías, creación y modificación. Definición de elementos y control de parámetros. Sección en planta.

6.2 Macros. Diseño y creación de macros. Sustitución de macros. Administración.

6.3 Elementos paramétricos lineales. Creación de estilo paramétrico lineal (pasamanos, postes, elementos de sujeción, pletinas, cuerdas, etc.). Colocación y administración de elementos. 6.4 SmartParts. Conceptos básicos. Modificación de SmartParts. Modo de creación.

6.5 Fachadas. Conceptos básicos. Modelos de partida (acristalados, paneles sándwich, postes y travesaños, tablas y listones, etc.). Creación y modificación de fachadas. Creación a partir de formas Spline.

6.6 Modelado 3D. Creación de un volumen a través de líneas 2D. Creación de sólido de traslación. Conversión de textos y rallados en elementos 3D. Muros con pendiente. Modelado intuitivo – Bocetos tridimensionales.

(6)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

MÓDULO 4. REHABILITACIÓN

UNIDAD DIDÁCTICA 7. REHABILITACIÓN Y REFORMA 7.1 Conceptos básicos. Planos necesarios. 7.2 Plano de estado actual.

7.3 Conversión de objetos existentes en objetos de demolición.

7.4 Elementos de obra nueva. Muros exteriores e interiores, puertas y ventanas. 7.5 Apertura y cierre de vanos en muros existentes.

7.6 Preparación de planos de demolición y reformado. 7.7 Locales existentes y de obra nueva.

7.8 Análisis de elementos.

MÓDULO 5 INSTALACIONES: FONTANERÍA, SANEAMIENTO Y ELECTRICIDAD CON

CYPECAD MEP

UNIDAD DIDÁCTICA 8. INTRODUCCIÓN DEL MODELO 8.1 Introducción de los datos generales de obra.

8.2 Importación del modelo IFC. Importación de Plantillas.

UNIDAD DIDÁCTICA 9. SALUBRIDAD

9.1 HS4 - INSTALACIÓN DE SUMINISTRO DE AGUA. Introducción de la instalación; toma y llave de corte de la acometida a la red de suministro, preinstalación de contador, llave de abonado, elementos de producción de A.C.S., llaves de local húmedo, consumos, conexión de elementos, tuberías verticales, producción de A.C.S. CÁLCULO.

9.2 HS5 - EVACUACIÓN DE AGUAS. Introducción de la instalación; bajantes, desagües de red de residuales, tuberías de la red de residuales, tuberías de la red de pluviales, áreas de pluviales. CÁLCULO.

9.3 HS3 - CALIDAD DEL AIRE INTERIOR. Introducción de la instalación; aberturas de extracción, conductos horizontales, conductos verticales, colocación de aspiradores. CÁLCULO.

9.4 HS1 y HS2 - PROTECCIÓN FRENTE A LA HUMEDAD y RECOGIDA Y EVACUACIÓN DE RESIDUOS.

UNIDAD DIDÁCTICA 10. ELECTRICIDAD

10.1 Introducción de la instalación; canalizaciones, equipamiento, símbolos eléctricos y asignación de los símbolos a los cuadros.

10.2 Cálculos y comprobaciones.

UNIDAD DIDÁCTICA 11 LISTADOS, JUSTIFICACIONES, PLANOS Y MEDICIONES DE LAS INSTALACIONES 11.1 Obtención de los listados y justificaciones (de acuerdo con el CTE) de cada una de las

instalaciones. Adaptación a los documentos básicos. 11.2 Elaboración y exportación de planos.

11.3 Creación de mediciones. 11.4 Exportación del modelo BIM

(7)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

MÓDULO 6. EFICIENCIA ENERGÉTICA CON CYPEMEP, LIDER Y CALENER

UNIDAD DIDÁCTICA 12. AISLAMIENTO

12.1 Determinación de la orientación, descripción de puentes térmicos. 12.2 Introducción de huecos y definición de recintos.

12.3 Comprobación del aislamiento

12.4 Obtención de listados (justificación del DB HE-1). 12.5 Exportación a LIDER.

UNIDAD DIDÁCTICA 13. CLIMATIZACIÓN

13.1 Obtención de listados de cargas térmicas

13.2 Introducción de la instalación; fancoils, conductos, refillas de impulsión y retorno, bomba de calor, tuberías.

13.3 Cálculo y obtención de listados y planos de proyecto. 13.4 Elaboración de mediciones.

13.5 Exportación a CALENER VyP.

UNIDAD DIDÁCTICA 14. SOLAR TÉRMICA

14.1 Introducción de la instalación; colectores, interacumuladores, montantes, tuberías, bomba de circulación.

14.2 Cálculo y obtención de listados y planos de proyecto. 14.3 Elaboración de mediciones.

MÓDULO 7. ALLPLAN PRESENTACIONES

UNIDAD DIDÁCTICA 15. CONCEPTOS Y HERRAMIENTAS

15.1 El gestor de planos. Uso de una estructura de proyecto existente. 15.2 Composición de planos. Selección y edición de elementos de plano. 15.3 Ventanas de planos. Creación y edición.

15.4 Trazado de planos. Configuración de impresión.

UNIDAD DIDÁCTICA 16. PRESENTACIÓN Y RENDERIZADO

16.1 Grupos del módulo imagen: Color, cálculo de sombras, animación. 16.2 Imágenes píxel y datos vectoriales - conceptos y diferencias. 16.3 Luces y superficies. Puntos de luz, definición de superficies y colores. 16.4 Creación de un Render.

(8)

FUNDACIÓN LABORAL DE LA CONSTRUCCIÓN DE EXTREMADURA

MÓDULO 8. MEDICIONES Y PRESUPUESTO CON PRESTO

UNIDAD DIDÁCTICA 17. CREACIÓN DE LA ESTRUCTURA DEL PRESUPUESTO 17.1 Estructura de capítulos y partidas.

17.2 Uso de bases de precios y otras referencias. 17.3 Creación de nuevos conceptos.

17.4. Generación de catálogos para Allplan.

UNIDAD DIDÁCTICA 18. MEDICIONES

18.1 Listado de mediciones desde Allplan. 18.2 Mediciones del presupuesto.

18.3 Actividades. Presupuestos parciales por zonas, tajos… 18.4 Importar mediciones de Allplan a Presto.

18.5 Importar mediciones desde otros programas a Presto. 18.6 Anotar nuevas mediciones.

18.5 Utilidades: Fórmulas, referencia a otras mediciones, operar, anular medición,…

18.6 Mediciones del presupuesto inicial, cambios aprobados y pendientes de aprobación. 18.7 Identificación gráfica de mediciones en Allplan desde Presto.

UNIDAD DIDÁCTICA 19. OPERACIONES CON PRECIOS

19.1 Tipos de precios: normales, calculados, anulados y bloqueados.

19.2 Operar con precios por naturalezas (mano de obra, maquinaria, materiales u otros).

UNIDAD DIDÁCTICA 20. FINALIZACIÓN DEL PRESUPUESTO 20.1 Agentes de la edificación.

20.2 Porcentaje de costes indirectos sobre el presupuesto.

20.3 Ajustar precio del presupuesto, por capítulos, unidades de obra… 20.4 Porcentaje de Gastos generales y Beneficio industrial.

20.5 Ofertas y comparativas.

20.6 Catálogo de informes del proyecto y/o presupuesto. 20.7 Presupuesto de gestión de residuos.

20.8 Otros documentos de proyecto: Generación del Pliego de condiciones técnicas particulares, Libro del edificio, Plan de calidad, Estudio de seguridad y salud, Estudio de gestión de residuos. 20.9 Exportación de datos: PDF, RTF y EXCEL.

20.10 Introducción a la personalización y diseño de informes.

UNIDAD DIDÁCTICA 21. SEGUIMIENTO DE OBRA DESDE EL MODELO BIM
