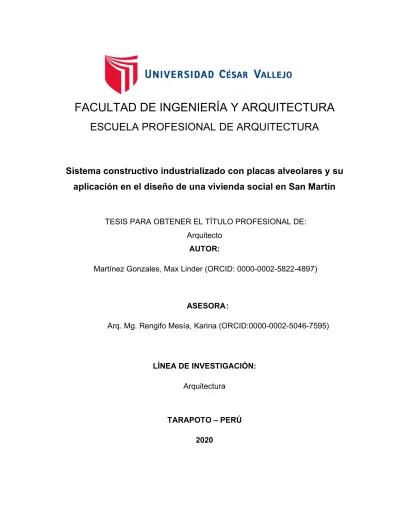

FACULTAD DE INGENIERÍA Y ARQUITECTURA

(1)

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE ARQUITECTURA

Sistema constructivo industrializado con placas alveolares y su aplicación en el diseño de una vivienda social en San Martín

AUTOR:

LÍNEA DE INVESTIGACIÓN:

Arquitectura

TARAPOTO – PERÚ 2020

TESIS PARA OBTENER EL TÍTULO PROFESIONAL DE:

Arquitecto

ASESORA:

Arq. Mg. Rengifo Mesía, Karina (ORCID:0000-0002-5046-7595) Martínez Gonzales, Max Linder (ORCID: 0000-0002-5822-4897)

(2)

ii Dedicatoria

Dedico este trabajo en primer lugar a Dios por darme la vida y haberme brindado salud para llegar a mis metas, asimismo por su amor y bondad.

Max

(3)

iii Agradecimiento

Agradezco a Dios por darme la salud, la sabiduría y las fuerzas para poder seguir, a mis padres y hermanas por su apoyo y a mi asesora académica por brindarme los conocimientos para poder realizar este trabajo.

El autor

(4)

iv Índice de contenidos

Dedicatoria ... ii

Agradecimiento ... iii

Índice de contenidos ... iv

Índice de tablas ... v

Índice de gráficos y figuras ... vi

Resumen ... vii

Abstract ... viii

I. INTRODUCCIÓN ... 9

II. MARCO TEÓRICO ... 13

III. METODOLOGÍA ... 22

3.1. Tipo y diseño de investigación ... 22

3.2. Variables y operacionalización ... 23

3.3. Población, muestra y muestreo ... 23

3.4. Técnica e instrumentos de recolección de datos. ... 25

3.5. Procedimientos ... 26

3.6. Método de análisis de la información ... 27

3.7. Aspectos éticos... 27

IV. RESULTADOS ... 28

V. DISCUSIÓN ... 42

VI. CONCLUSIONES ... 46

VII. RECOMENDACIONES ... 47

REFERENCIAS ... 48

Anexos ... 54

(5)

v Índice de tablas

Tabla 1: Los recubrimientos mínimos de las armaduras activas pretensas ... 86

Tabla 2: Margen de recubrimiento ... 86

Tabla 3: Los recubrimientos nominales en mm de las placas alveorales ... 87

Tabla 4: Espesor de Material aislante en cm ... 87

(6)

vi Índice de gráficos y figuras

Figura 1: Vivienda Social II ... 83

Figura 2: Módulo de construcción de vivienda modular industrializada ... 84

Figura 3: Muros portantes con paneles prefabricados de concreto ... 85

Figura 4: Detalle de placas alveolares... 85

(7)

vii Resumen

Para este trabajo de investigación se tuvo como objetivo validar el diseño de una vivienda social en la región San Martín que emplea el sistema constructivo industrializado con placas alveolares. En lo referente al tipo de estudio empleado fue básico y con un diseño no experimental y estudio de casos. Como resultados principales se encontró que las necesidades de habitabilidad físico espacial que requieren las personas son la distribución espacial, la comodidad en relación al clima y acústica de la vivienda, y la creación de ambientes más adecuados para las actividades; así como también que las características del sistema constructivo industrializado son el confort térmico, el factor de modificación y reutilización de las placas alveolares. Para finalizar, se concluyó que la validación del diseño de una vivienda social se consiguió por medio de la revisión y visto bueno de dos ingenieros y tres arquitectos conocedores del tema dando su aprobación conjunta a la propuesta.

Palabras clave: Sistema constructivo, placas alveolares, vivienda.

(8)

viii Abstract

The objective of this research work was to validate the design of a social housing in San Martín region that uses the industrialized construction system with alveolar plates.

Regarding the type of study used, it was basic and with a non-experimental design and case studies. As main results, it was found that the physical and spatial habitability needs that people require are the spatial distribution, the comfort in relation to the climate and acoustics of the house, and the creation of more suitable environments for activities; as well as that the characteristics of the industrialized construction system are thermal comfort, the factor of modification and reuse of the alveolar plates. Finally, it was concluded that the validation of the design of a social housing was achieved through the review and approval of two engineers and three knowledgeable architects of the subject giving their joint approval to the proposal.

Keywords: Construction system, alveolar plates, housing.

(9)

9 I. INTRODUCCIÓN

Los problemas de edificación de viviendas es algo que se suscita en cualquier parte del mundo, algunos de estas dificultades son el no determinar bien las especificaciones de diseño, falta de presupuesto, uso de materiales de baja calidad, malos cálculos estructurales, gastos inesperados, entre otros más. Los casos más referidos son los barrios o villas miseria ubicados en Brasil, con elevados costos de edificación y precios altos por vivienda, así lo menciona Sepúlveda Mellado, O. (1986), por otra parte esta México, que se encuentra posicionado como uno de los países con mayor déficit habitacional sobrepasando los 15 millones de viviendas con condiciones de habitabilidad insalubres, con 12.3 millones de viviendas que necesitan ampliación y mejoramiento, siendo el 70 % de las viviendas actualmente pertenecientes a las familias de economía baja que con todo su esfuerzo logran pagarlas en cuotas y es por ello que tardan muchos años en construirlas, así lo informa Rodríguez Sosa, M., Sánchez Flores, E., & García Moreno, G. (2019). Y en cuanto se refiere a los sistemas constructivos empleados en estas viviendas, se sigue utilizando el sistema constructivo tradicional, y sigue siendo un problema latente en Latinoamérica, específicamente en los países de tercer mundo ya que la sociedad aún tiene ese estigma de sentirse insegura con lo nuevo y lo desconocido.

El Perú, desde hace unos años hasta la actualidad se han venido desarrollando políticas de vivienda, muchas de las cuales no consideran ni visualizan los problemas existentes en cuanto a vivienda se refiere según ENAHO -2018 un 68.8% de viviendas son construidas sin asistencia técnica de un profesional y el 63.4% de viviendas sin licencia de construcción, sin embargo van surgiendo nuevos programas como el Programa “Techo Propio”, Nuevo crédito Mi vivienda, Suma Wasi y Alquiler, dichos programas tienen la finalidad de financiar las viviendas a personas de bajos recursos brindándoles la oportunidad de tener acceso a una vivienda propia, teniendo la visión de disminuir los problemas que genera el déficit de vivienda en el Perú, así mismo, estas políticas no logran cubrir

(10)

10 los aspectos de financiamiento y costos de la obra en su totalidad, teniendo a la vivienda como objeto de mercadería, no alcanzando soluciones a las diversas necesidades de una familia, representando de esta manera diferentes limitaciones en cuanto al confort y calidad de vida de las personas. En cuanto al uso de los sistemas constructivos prefabricados industrializados, en el Perú aún existe el rechazo social hacia este tipo de sistemas, como la desconfianza generada por la falta de conocimiento de las características y aportes del sistema, así como la desinformación del manejo de este tipo de tecnologías constructivas, la no difusión y la falta de capacitación de mano de obra para su desarrollo óptimo.

En el contexto local, la segregación social causada muchas veces por el estatus económico establecido por la sociedad, ha aumentado significativamente la problemática del déficit de viviendas para las poblaciones de bajos recursos, las viviendas informales van en aumento,

l

a demanda de viviendas no alcanza a cubrir totalmenteexiste un déficit acumulado desde el 2007 en el área conurbada (Morales, Tarapoto y la Banda de Shilcayo) según el PDU el déficit cuantitativo de 2405 y un total de hogares 28 905, así mismo según datos del INEI (2017) en el Censo Nacional de Población y Vivienda 2017 indica que el departamento de San Martín cuenta con 813,381 habitantes y con un total de 250,485 viviendas de las cuales un 62% son de materiales tradicionales no seguros; considerando que San Martín se encuentra en una alta susceptibilidad por movimientos en masa, así lo afirma INGEMMET (2018), al ser viviendas con diversas falencias en su construcción, representa un peligro para los usuarios, por su diseño y autoconstrucción, sin tener en cuenta principios estructurales, ni principios de diseño y problemas que van de la mano con el desconocimiento del uso de nuevos sistemas constructivos, como los sistemas constructivos prefabricados industrializados. Finalmente, con todos los argumentos expuestos y teniendo conocimiento de los problemas que acrecientan al paso del tiempo a la accesibilidad y construcción de viviendas, se necesita plantear otras alternativas que nos den esa productividad y adquisición esperada por lo cual es importante

(11)

11 contar con nuevos estudios y propuestas para las viviendas sociales en la región de San Martín.

Por ello se alcanzó la formulación del problema: ¿La propuesta de diseño de una vivienda social en San Martín, aplica el sistema constructivo industrializado con placas alveolares?

Por otro lado, la justificación teórica, se sustenta en el uso del sistema constructivo industrializado con placas alveolares considerando las características, los componentes y desempeño que permiten mejorar la calidad de productividad de la vivienda social en san Martín con estándares de calidad de este modo la investigación sirva de guía.

Refiriéndose a lo práctico, los datos resultantes de la investigación sirven para mejorar la productividad de vivienda social en San Martín, trayendo consigo también la mejora en habitabilidad con pautas de diseño que ofrezcan seguridad y confort, de esta manera se comprometa con una contribución urbano-rural, brindando nuevas alternativas en construcción y tendencias en el sistema constructivo. La investigación y los resultados obtenidos en ella pueden ser usados como soporte a la propuesta del Sistema constructivo industrializado con placas alveolares para mejorar la productividad de la vivienda social en San Martín, además en lo metodológico se sustenta como precedente para estudios posteriores y futuras investigaciones.

También permitirá brindar un aporte tecnológico de carácter industrializado, a fin de implementar un desempeño acelerado y óptimo en del desarrollo de cualquier proyecto arquitectónico, de este modo brindar nuevos aportes cognitivo. Además, posee un enfoque medio ambiental, porque permitirá generar una utilización y construcción con mínimo contaminación de entorno, por estar orientado al sistema de ensamblaje e industrializado. Finalmente, la utilización del sistema constructivo industrializado con placas alveolares tiene gran importancia social, ya que ayudará a disminuir el déficit de vivienda presente en la región San Martín con la

(12)

12 propuesta de una vivienda social productiva y rentable que a su vez fomentará la implementación de nuevas opciones en la construcción en la región.

Como Objetivo general: Validar el diseño de una vivienda social en la región San Martín que emplea el sistema constructivo industrializado con placas alveolares.

Objetivos específicos: Analizar las características del sistema constructivo industrializado con placas alveolares, para una propuesta de vivienda social en San Martín. Conocer las nuevas necesidades de habitabilidad físico espacial para una propuesta de vivienda social en San Martín. Elaborar una propuesta de diseño de vivienda social en San Martín aplicando el sistema constructivo industrializado con placas alveolares. La Hipótesis general: El diseño de una vivienda social emplea eficientemente el sistema constructivo con placas alveolares.

(13)

13 II. MARCO TEÓRICO

A nivel internacional los trabajos previos obtenidos, Cela, C. (2011) en su trabajo de investigación titulado: Evaluación del impacto ambiental de diferentes sistemas constructivos industrializados comparado con un sistema constructivo convencional. (Tesis de posgrado). Universidad Politécnica de Catalunya UPC.

Barcelona, España. El tipo de estudio fue cuantitativa experimental, con diseño descriptivo. Concluye que al sustituirse un material de mayor impacto ambiental por otro de menor impacto no se está actuando sobre los valores de peso de cada módulo es por ello que este dato no se ve modificado pero se mejora en un porcentaje muy bajo, refiriéndonos a los valores de energía se puede observar que en los dos casos analizados resultan desfavorables, los paneles de hormigón y los módulos metálicos, el cambio de un material por otro fue muy efectivo y las reducciones han sido muy significativas, porque esto se debe a que los materiales de origen metálico, que en los casos antes mencionados tienen una cantidad de volumen, requieren gran cantidad de energía para su elaboración pero permiten un buen reciclado, dando como ejemplo el final de la vida útil de un edificio esté en vez de ser demolido puede ser reconstruido y volverlo a utilizar por partes o en su totalidad por la construcción convencional si genera gran impacto ambiental (p.53).

Por otro lado, Vicente, A. (2016) en su trabajo de investigación titulado:

Optimización Multiobjetivo de la placa alveolar pretensada. (Tesis de posgrado).

Universitat Politécnica de Valencia. Valencia, España. El tipo de estudio es pormenorizado de bibliografía técnica sobre los diversos temas a tratar y programación computacional de algoritmos numéricos. Concluye que con los resultados obtenidos y los diversos análisis realizados, refiriéndose al diseño , desde el punto de vista de optimización económica, reducir la resistencia del hormigón de la placa alveolar inferior a los 45 MPa son asumibles sin un detrimento significativo de la capacidad resistente, también la forma óptima de mejorar la resistencia al fuego de las placas estudiadas consiste en diseñar la zona inferior

(14)

14 del nervio en forma de copa invertida, para que se reduzca la exposición de las armaduras a las altas temperaturas utilizando el mínimo hormigón de recubrimiento (p.295).

Al poco tiempo, Romero Castro, C. y Motta Vaquiro, E. (2016) en su trabajo de investigación titulado: Manual de construcción para vivienda de interés social con sistemas industrializados, en sistemas tipo mano portable y túnel. (Tesis de pregrado). Universidad Distrital Francisco José de Caldas. Bogotá D.C., Colombia. El tipo de estudio fue no experimental, con diseño descriptivo - correlacional. Los autores concluyen que al comparar la propuesta de sistemas constructivos industrializados con sistemas constructivos convencionales se encuentra diferencia en cuanto al gasto, encontrándose un ahorro en tiempos de ejecución, además de representar ganancias en los proyectos, no obstante se encuentra una gran desventaja con respecto al cuidado y mantenimiento de la formaleta de los sistemas industrializados, lo que representa un obstáculo en el uso de estos sistemas en la ejecución de obras, por esta razón las constructoras optan por el uso del sistema especificado por el fabricante, teniendo como resultado estructuras con acabados defectuosos, entre otros problemas encontrados en obra (p.72).

A nivel nacional los trabajos previos obtenidos, Chang, B. (2014) en su trabajo de investigación titulado: Propuesta y evaluación de la aplicación del sistema de construcción industrializada modular. (Tesis de pregrado). Pontificia Universidad Católica del Perú. Lima, Perú. El tipo de estudio fue cuantitativa experimental, con diseño descriptivo, la población de muestra de objeto de estudio estuvo conformada por 450 habitantes, la técnica utilizada fue estadística por medio del instrumento encuesta y guía de observación. El autor concluye que los métodos constructivos industrializados modulares, son una mejor opción que los sistemas constructivos convencionales en los aspectos medioambientales, plazo de obra, calidad de materiales, costo total y estructural. Económicamente se ha demostrado que el costo unitario del sistema constructivo industrializado de módulos es muy

(15)

15 elevado para proyectos de viviendas unifamiliares y la mejor alternativa es un sistema constructivo industrializado ligero de acero galvanizado por su correcto funcionamiento estructural, bajo costo, propiedades de sus materiales, protección del medio ambiente y su bajo costo (p.79).

Por su parte Mamani, Z. (2015) en su trabajo de investigación titulado: Verificación de un sistema estructural liviano sometido a cargas cíclicas para la construcción de viviendas prefabricadas. (Tesis de pregrado). Universidad Nacional de San Antonio de Abad del Cusco. Cusco, Perú. El tipo de estudio fue no experimental, con diseño descriptivo - correlacional, la población de muestra estuvo conformada por 10 profesionales y 300 habitantes, la técnica utilizada fue la encuesta por medio del instrumento que fue el cuestionario. El autor concluye que el uso de sistemas constructivos convencionales (acero estructural, madera, concreto armado, elementos de aluminio) sin lugar a duda es confiable si se dispone de un diseño que cumpla con las expectativas, de seguridad y ocupacional dado por los profesionales encargados. En la última década han aparecido nuevos sistemas constructivos no convencionales los que pretenden cumplir en su mayoría todas las expectativas que pudiera desear el usuario final de una edificación, modulares, sistemas livianos y económicos. El Perú ha insertado la inclusión de nuevos materiales y sistemas con un amplio paquete de soluciones a todas las variadas necesidades presentes en el mercado, pero el desconocimiento de su comportamiento ante factores externos que lo califican y cuantifican su desempeño, la inversión privada tiene como deseo fundamental de dar a conocer los factores más determinantes y límites de propiedades que el sistema constructivo pueda ofrecer; con ello obtener la formalidad de su uso y comercialización en el territorio peruano. Finalmente, concluye que para que un sistema constructivo sea exitoso no solo debe ser económico, seguro y funcional también debe guardar características que aseguren confort al usuario (p.150).

A su vez, León, C. (2016) en su trabajo de investigación titulado: Estudio de Pre Factibilidad de un proyecto Inmobiliario de Vivienda Social construido con

(16)

16 Sistemas No Convencionales (EVG-3D y EMMEDUE). (Tesis de posgrado).

Pontificia Universidad Católica del Perú. Lima, Perú. El tipo de estudio fue no experimental, con diseño descriptivo - correlacional, la población de muestra estuvo conformada por 100 habitantes ligadas a la industria de la construcción, la técnica utilizada fue estadística por medio del instrumento encuesta y guía de observación. Concluye que el sector inmobiliario y el sector de la construcción están estrechamente ligados y brindan un soporte a la estructura del desarrollo y crecimiento económico del Perú, la economía en el mundo ha sufrido cambios que han reducido el crecimiento en los sectores de la construcción y viendo lo que se viene sufriendo en el mercado, las grandes empresas se verán forzadas a desarrollar proyectos en los sectores más necesitados debido a lo sobrepoblación existente en los NSE A y B. Finalmente concluye que SCNC EVG- 3D brinda un margen mayor debido a su bajo costo de construcción ya que toma menos tiempo y menos mano de obra y la cualidad de ser industrializado permite al constructor una curva de aprendizaje elevada también con el logro de destreza que nos da como resultado en la reducción de los tiempos de construcción (p.163).

A nivel local los trabajos previos obtenidos, López Saldaña, S. (2015) en su trabajo de investigación titulado: Propuesta alternativa de uso del sistema constructiva no convencional en seco para la construcción de un módulo residencial. (Tesis de pregrado). Universidad Nacional de San Martín. Tarapoto, Perú. El tipo de estudio fue no experimental, con diseño descriptivo - correlacional, la técnica utilizada fue la encuesta y el instrumento fue el cuestionario. El autor concluye que el sistema constructivo propuesto tiene la principal característica de ser versátil, además de utilizar materiales y procedimientos los cuales facilitan las construcciones haciéndolas más rápidas, livianas y económicas. Finalmente menciona que la losa de apoyo es un elemento horizontal en el que la estructura ligera tan solo se asienta y que no posee una mayor implicancia debido a los efectos que son causados por el suelo (p. 71).

(17)

17 Por su parte Ramírez, I. (2018) en su trabajo de investigación titulado: Elaboración de placas prefabricadas en base a cemento-arena-malla de acero, para muros y tabiquerías en la construcción de viviendas económicas, Moyobamba 2017. (Tesis de pregrado). Universidad César Vallejo. Moyobamba, Perú. El tipo de estudio fue descriptivo comparativo experimental, las técnicas utilizadas fueron la observación y experimentación, los instrumentos utilizados fueron fichas técnicas de evaluación, verificación de tablas, ensayos compresión axial y biaxial, exponer a la intemperie las muestras y ensayos de grado de absorción de agua. El autor concluye que el nivel de durabilidad alcanzada en las pruebas es menor a 0 e igual a 0.5% lo cual demuestra un resultado óptimo, el cual se amolda a un material permeable, además de ser un material resistente manteniéndose intacto ante cualquier evento natural. Finalmente, el autor como resultado de su investigación determinó que la construcción a través del sistema de placas prefabricadas es más económica, debido a que el costo de las construcciones convencionales en un metro cuadrado es el doble que el de las placas prefabricadas, representando de este modo un gran ahorro en obra (p. 79).

En cambio, Del Castillo García, N. (2019) en su trabajo de investigación titulado:

Características tecnológicas constructivas para un Centro de Investigación, que revalorice la industria de la construcción en Tarapoto - San Martin. (Tesis de pregrado). Universidad César Vallejo. Tarapoto, Perú. El tipo de estudio fue no experimental, con diseño descriptivo - correlacional, la técnica utilizada fue la encuesta y el instrumento fue el cuestionario. El autor concluye que con su investigación logró identificar y consolidar un resumen de diversas tecnologías constructivas, para la propuesta de un Centro de Investigación, el cual brinda la posibilidad de revalorizar referentes a la industria de la construcción en la ciudad de Tarapoto. Así mismo logró realizar un estudio de las características tecnológicas de materiales de construcción, así como también la promoción del uso de las energías renovables como aporte de grandes beneficios en los entornos naturales a intervenir. Finalmente, la autora determinó el uso de espacios que promuevan el desarrollo de diversas actividades con características

(18)

18 multifuncionales, para la industria de la construcción, mejorando de esta manera el reposicionamiento, la competitividad y la propuesta de un equipamiento lo servicios de investigación y la prueba de materiales (p. 73).

Teorías relacionadas al sistema constructivo industrializado, según, Hurtado Figueroa, O. (2017). El concepto de la construcción industrializada al sistema constructivo industrializado se basa en el diseño de la creación mecanizada de los componentes y subsistemas elaborados en secuencia, que a continuación de un periodo de ensamblaje, constituyen el todo o solo una parte de una edificación. En una edificación prefabricada, las operaciones que se realizan en obra son principalmente de montaje, más no de elaboración. Estos sistemas de construcción tienen un diseño de creación mecanizada, en la que todos sus componentes y subsistemas han sido constituidos en un procedimiento universal de ensamblaje y ejecución para así lograr apresurar su construcción (p. 1).

Entre sus dimensiones se tiene a los beneficios del sistema constructivo que consiste en las ventajas o utilidades que se puede obtener por medio de la aplicación del sistema constructivo industrializado, como por ejemplo la flexibilidad a modificaciones tanto físicas como estructurales, los costos de desarrollo, los usos múltiples en la construcción y los componentes constructivos. Como su siguiente dimensión está el desempeño del sistema constructivo que consiste en las fortalezas y aprovechamiento que puede tener el sistema constructivo industrializado dentro de su aplicación en la edificación de viviendas, como por ejemplo, permite mayor eficiencia estructural, optima productividad, eficiencia energética superior, y aislamiento termo acústico (Figueroa, O. 2017).

Como dimensiones del diseño del sistema social se encuentra específicamente dos características principales a considerar, uno es el confort y el otro es las condiciones de diseño o también conocido como requerimientos espaciales. El confort trata sobre las condiciones de bienestar o comodidad que se puede acoplar en una vivienda familiar, para ello se debe considerar el confort según el espacio, lo acústico y térmico para que se pueda lograr un equilibrio de condiciones de

(19)

19 adecuación en infraestructura. Luego, las condiciones de diseño se refieren a la transformación, moldeamiento o trazado del esquema para la edificación tomando en consideración los ambientes a cubrir para las actividades diferentes en base a las necesidades, y la productividad que tiene el diseño en termino de rendimiento o capacidad espacial (Barreto et al, 2015).

Luego está el Módulo y modulación: según Martínez, M. (2015), el término módulo y modulación hace alusión a una unidad, medida o pieza. Así mismo Bacherlad (1975) menciona que “se llama módulos a los componentes de un conjunto y en la construcción, un módulo es una caja, una célula, un elemento tridimensional” (p. 81), vale decir que estos elementos pueden ser piezas bidimensionales, tridimensionales o igualmente un modelo de medida. En la construcción y en la arquitectura se alcanzan a identificar múltiples formas de modulación, que pueden ser aplicadas de diversas formas, como el diseño modular armónico que puede ser aplicado como elementos acondicionados de forma modular a medidas establecidas, fragmentos iguales, los cuales son utilizados como materiales constructivos y hasta elementos constructivos prefabricados a diferentes escalas (p. 7). (Ver figura N°2).

Partiendo ahora con el termino Flexibilidad: según Andrade Martínez, M. (2015), el calificativo flexibilidad tiene diversas connotaciones conforme al campo de estudio donde se vaya a utilizar, por ejemplo, como dominio físico y mecánico de la materia en relación a la elasticidad de los materiales, que viene a ser la capacidad de deformación o doblamiento sin romperse de un material. En la arquitectura y construcción, el concepto se relaciona como la adaptabilidad de espacios, por lo que se refiere del mismo modo a la adecuación y adaptación de los elementos constructivos que son conformados por los espacios que son habitables y para las diversas necesidades de los usuarios (p. 10).

Luego se tiene el Sistema prefabricado de concreto que según el Instituto Mexicano del Cemento y del Concreto (2017), el sistema prefabricado de concreto hace referencia a la colocación o distribución del concreto en una ubicación

(20)

20 diferente a la de la estructura, como en una planta o en algunos casos en muros.

En cuanto los elementos son curados al lograr la resistencia suficiente y necesaria para su manejo, se remueven de sus moldes y son trasladados a la ubicación establecida en el diseño, puede ser en el diseño estructural o arquitectónico. En referencia a su uso en la arquitectura, puede incluir paneles de muros con ventanas, coberturas de columnas, porta luces, etc. (p. 12). (Ver figura N°3).

En lo que se refiere a las Placas alveolares, según Saura Arnau, H. (2015).

Consiste en un elemento monolítico, comúnmente pretensado, con un canto total constante, fraccionado en una placa superior e inferior (denominadas alas), unidas por almas verticales, moldear así alveolos como huecos longitudinales en la sección transversal, que es persistente y presenta un eje vertical simétrico. El objetivo fundamental de los alvéolos es aligerar el peso del elemento buscando resistencia en la sección que optimice la relación solicitaciones estructurales/materiales y, con ello, reducir el costo (p.18). (Ver figura N°4 y tablas N°1,2,3).

Finalmente, como características sumamente importantes encontramos, productividad en la construcción: según Arreola, J. (2018), se debe entender en primera instancia la relación entre la producción obtenida por un sistema de producción y recursos utilizados para adquirirla, estos recursos productivos, incluyen capital, factor trabajo y otros insumos como la tierra, materias primas, energía e incluso la información. Una productividad mayor quiere decir hacer más con la misma cantidad de recursos o hacer lo mismo con menos capital, trabajo y tierra (p.30).

Para concluir, el Aislamiento termo acústico: conforme Palomino Cano, M.

(2017) .Se refiere al conjunto de materiales y técnicas de instalación que se adaptan a los elementos constructivos que separan un espacio climatizado del exterior o de otros espacios para aminorar la transmisión de calor entre ellos de la misma manera desarrolla una tecnología para aislar o atenuar el nivel sonoro en un espacio determinado (p.16). (Ver tabla N°4).

(21)

21 Por consiguiente, se tiene temas relacionados como: Vivienda social: Según Barreto, M., Benítez, M., & Puntel, M. (2015), la vivienda social tiene un concepto económico de carácter definitivo, está relacionada a las zonas más desposeídas y en las que se encuentra la población en situación socioeconómica más pobre. Así mismo la última cualidad antes mencionada es la que más afecta y compromete los valores más bajos de la sensibilidad y la conciencia, fomentando de esta manera que la sociedad busque dar respuestas que den soluciones integrales y definitivas, pretendiendo vencer todos los inconvenientes procedentes de los servicios y errores humanos (p. 13). (Ver figura N°1).

(22)

22 III. METODOLOGÍA

3.1. Tipo y diseño de investigación

Tipo de investigación: Es una investigación de tipo básica debido a que parte de teorías y se busca el incremento de nuevos conocimientos sin un contraste con de tipo aplicativo (Behar, 2008, p. 19).

Diseño de investigación: El estudio es de tipo no experimental y estudio de caso según Hernandez, et al (2014, p.187) porque en el desarrollo de la investigación se pueden analizar los elementos del entorno y cómo actúan en el sujeto de estudio, son aquellos estudios que se desenvuelven sin llegar a manipular intencionalmente las variables, así mismo está encargado de la observación de los fenómenos en su espacio natural para así lograr estudiarlos. Concluyendo con una propuesta de diseño de vivienda social.

El esquema de diseño es:

O – P – V En donde:

O: Observación mediante análisis documental de sistemas constructivos industrializado con placas alveolares y su aplicación en el diseño de una vivienda social en San Martín

P: Elaboración del diseño de una vivienda social con aplicación de sistema constructivo industrializado con placas alveolares

V: Validación por expertos del diseño de una vivienda social con sistema constructivo industrializado con placas alveolares

(23)

23 3.2. Variables y operacionalización

Variables de

estudio Definición conceptual Definición operacional Dimensión Indicadores Escala de medición

Sistema constructivo industrializado con placas alveolares

Es un elemento prefabricado y pretensado de concreto de sección constante, aligerada con alveolos longitudinales para reducción de peso, también consideradas como elementos de concreto muy versátiles y capaces de adaptarse a proyectos diferentes con diversas exigencias formales, garantizando al usuario seguridad Manzanares, D. (2016).

Variable medible a través de instrumentos, grados de comprensión y datos que se obtendrán y generarán a través de estrategias de medición por un grupo de profesionales vinculados a la construcción y/o investigación.

Beneficios del sistema constructivo

Flexibilidad a modificaciones

físicas estructurales.

Componentes constructivos.

Múltiples usos en la construcción.

Costos.

Nominal

Desempeño del sistema constructivo

Eficiencia estructural.

Eficiencia energética.

Aislamiento termo acústico.

Óptima productividad.

De razón

Diseño de una vivienda social

Diseño que tiene concepto económico de carácter definitivo, relacionada a las zonas más desposeídas y en las que se encuentra la población en situación socioeconómica más pobre, buscando así que la sociedad de respuestas que den soluciones integrales y definitivas, pretendiendo vencer todos los inconvenientes procedentes de los errores humanos Barreto, M., Benítez, M., & Puntel, M.

(2015).

Su medición se obtiene a través de la aplicación de instrumentos que permitirán demarcar los ambientes y otros componentes dentro de

las funciones arquitectónicas que se

refieren a ella.

Confort Confort espacial.

Confort acústico.

Confort térmico. Nominal

Condiciones de diseño - Requerimiento s espaciales

Ambientes para práctica de actividades basadas en necesidades.

Productividad.

Nominal

3.3. Población, muestra y muestreo

Población: Como población se ha considerado como pertinente un escenario de estudio que se ubica a nivel local, siendo esta el AA. VV. Nueva Esperanza, que tiene una población de 446 habitantes.

Criterios de inclusión: Toda persona, hombre o mujer mayor de 18 años que habita en la AA. VV. Nueva Esperanza.

Criterios de exclusión: Toda persona que sea adulto mayor, infante o menor de edad que habite en la AA. VV. Nueva Esperanza.

(24)

24 Muestra: Al tener una población 446 habitantes de la AA. VV. Nueva Esperanza, se procede a sacar una muestra basada en la totalidad de la población por medio de una formula, que se expresa de la siguiente forma:

𝑛𝑛 = z². p. q. N e²(N − 1) + z². p. q Donde:

N= es el tamaño de la población = 446 habitantes AA. VV. Nueva Esperanza.

n= es la muestra a encontrar.

p= es la probabilidad de éxito = 0.95 q= es la probabilidad de fracaso = 0.05 e= es el nivel de error 5% = 0.05

z= es el nivel de confianza al 95% = 1.96

Reemplazamos en la fórmula:

𝑛𝑛 = (1.96)²(0.95)(0.05)(446)

(0.05)²(446 − 1) + (1.96)²(0.95)(0.05) 𝑛𝑛 =81.384296

1.294976 𝑛𝑛 = 62.8461 = 63 𝒏𝒏 = 𝟔𝟔𝟔𝟔

La muestra para el estudio es 63 habitantes, hombre o mujer mayor de 18 años que resida en la AA. VV. Nueva Esperanza.

Muestreo: El muestreo empleado es simple y por conveniencia del desarrollador del estudio.

(25)

25 3.4. Técnica e instrumentos de recolección de datos.

Para la investigación presente se aplicó dos técnicas, uno es la tecina de entrevista para los profesionales del área, y el otro es la técnica de la encuesta para la población en general, a través de éstos se empleará determinados instrumentos que serán de gran importancia para la formación del presente proceso de investigación, los cuales serán la guía de entrevista y el cuestionario de preguntas respectivamente.

Técnicas de Recolección de Datos

Técnica de entrevista: Consiste en la recolección de datos, siendo el recojo de información a partir de convicciones, certidumbres, experiencias; lo más importante (Valderrama, 2015).

Técnica de la encuesta: Consiste en recoger información de una parte de la población usando procedimientos estandarizados de forma que a cada persona se le hace las mismas preguntas en forma similar (Valderrama, 2015).

Instrumentos de recolección de Datos

Guía de Entrevista: Es una interrelación realizada por dos personas, que busca responder los objetivos planteados en la investigación sin direccionamiento alguno, porque de ser así, no se podrá obtener una validación objetiva (Valderrama, 2015).

Cuestionario de preguntas: Consiste en un formulario de preguntas que está dirigido a un determinado público para recabar información precisa y puntual (Valderrama, 2015).

Validez

Se fundamente en las correctas construcciones mentales que los partícipes en la investigación proporcionan al investigador” (Hernández, Fernández y

(26)

26 Baptista, 2014). Logrando, que el instrumento logre conseguir la categoría que se pretenda medir.

De esta manera, garantiza confiabilidad y validez en la acción del investigador en tesis cualitativas, asimismo la obtención del grado de concordancia entre los distintos observadores y evaluadores que contiene los procesos de retroalimentación con el grupo humano objeto de estudio (coherencia interna y la falta de contradicciones en sus resultados) (Hernández, Fernández y Baptista, 2014).

Validez de Guía de Entrevista

Para el caso de este instrumento su validez se obtuvo por medio del juicio de expertos, quienes evaluaron el instrumento y dieron su visto bueno con puntaje para su aplicación.

Validez de Cuestionario

Para el caso de este instrumento su validez se obtuvo por medio del juicio de expertos, quienes evaluaron el instrumento y dieron su visto bueno con puntaje para su aplicación.

Confiabilidad

La confiabilidad se efectuó por medio del testimonio verídico de los entrevistados y de los encuestados, por lo que los datos obtenidos son en base al juicio personal de los individuos específicos que cumplen las características necesarias para ser participantes del estudio para generar información acorde al estudio.

3.5. Procedimientos

Se realizó virtualmente, enviando un enlace a los participantes, la cual lleva al instrumento designado validado por profesionales según se solicitó para su

(27)

27 completo desarrollo y posterior envío a la base de datos establecida para su procesamiento posterior.

3.6. Método de análisis de la información

La recolección de datos fue realizada por medio de los participantes, que fue seleccionada a través de características convenientes para la investigación.

Se utilizaron instrumentos como el cuestionario y la guía de entrevista, instrumentos utilizados en un conjunto de personas naturales provenientes de la AA. VV. Nueva Esperanza y de los profesionales de arquitectura de la región San Martin. Se utilizaron escalas de medición nominales y de razón, debido al modelo de procesamiento de la información, demostrado mediante herramientas estadísticas y otros valores no numéricos, así mismo se utilizó el programa Statistical Package for the Social Sciences (SPSS) para la puesta y representación de los datos estadísticos.

3.7. Aspectos éticos

Los aspectos éticos tomados en cuenta en la presente investigación fueron el respeto, la responsabilidad y del mismo modo la honestidad y veracidad de los datos obtenidos mediante los instrumentos.

(28)

28 IV. RESULTADOS

Tabla 1

Cree usted, ¿Que es importante que el sistema constructivo le permita modificaciones a su vivienda con facilidad y pueda con el tiempo reutilizarlos?

Escala N° %

Muy importante 26 41%

Importante 24 38%

Poco importante 8 13%

Nada importante 5 8%

Total 63 100%

Fuente: Cuestionario aplicado a los habitantes de la AA. VV. Nueva Esperanza.

Figura 1. Cree usted, ¿Que es importante que el sistema constructivo le permita modificaciones a su vivienda con facilidad y pueda con el tiempo reutilizarlos?

Interpretación: Se observa en la tabla y figura 1 la siguiente escala de valores dados por los encuestados, un 41% muy importante, 38% importante, 13% poco importante y 8% nada importante.

41%

38%

13%

8%

0%

5%

10%

15%

20%

25%

30%

35%

40%

45%

MUY IMPORTANTE IMPORTANTE POCO IMPORTANTE NADA IMPORTANTE

(29)

29 Tabla 2

¿Cuán interesado estuviera usted en utilizar el sistema constructivo de placas alveolares en su vivienda considerando los precios antes mencionados?

Escala N° %

Muy interesado 30 48%

Interesado 14 22%

Poco interesado 12 19%

Nada interesado 7 11%

Total 63 100%

Figura 2. ¿Cuán interesado estuviera usted en utilizar el sistema constructivo de placas alveolares en su vivienda considerando los precios antes mencionados?

Fuente: Cuestionario aplicado a los habitantes de la AA. VV. Nueva Esperanza

Interpretación: Se observa en la tabla y figura 2 la siguiente escala de valores dados por los encuestados, un 48% muy interesado, 22% interesado, 19% poco interesado y 11% nada interesado.

48%

22% 19%

11%

0%

10%

20%

30%

40%

50%

60%

MUY INTERESADO INTERESADO POCO INTERESADO NADA INTERESADO

(30)

30 Tabla 3

¿Considera usted importante que con el uso del sistema constructivo su vivienda sea eficiente estructural y energética, y sea de óptima productividad?

Escala N° %

Importante 23 37%

Total 63 100%

Figura 3. ¿Considera usted importante que con el uso del sistema constructivo su vivienda sea eficiente estructural y energética, y sea de óptima productividad?

36% 37%

14% 13%

0%

5%

10%

15%

20%

25%

30%

35%

40%

(31)

31 Tabla 4

¿Cree usted que es importante que su vivienda tenga soluciones bioclimáticas?

Escala N° %

Importante 13 21%

Total 63 100%

Figura 4. ¿Cree usted que es importante que su vivienda tenga soluciones bioclimáticas?

44%

21%

16% 19%

0%

5%

10%

15%

20%

25%

30%

35%

40%

45%

50%

(32)

32 Tabla 5

¿Cuán satisfecho está con la distribución espacial de su vivienda? ¿Siente que todos los espacios cumplen su función correctamente?

Escala N° %

Muy satisfecho 5 8%

Satisfecho 8 13%

Poco satisfecho 14 22%

Nada satisfecho 36 57%

Total 63 100%

Figura 5. ¿Cuán satisfecho está con la distribución espacial de su vivienda?

¿Siente que todos los espacios cumplen su función correctamente?

Interpretación: Se observa en la tabla y figura 5 la siguiente escala de valores dados por los encuestados, un 8% muy satisfecho, 13% satisfecho, 22% poco satisfecho y 57% nada satisfecho.

8%

13%

22%

57%

0%

10%

20%

30%

40%

50%

60%

MUY SATISFECHO SATISFECHO POCO SATISFECHO NADA SATISFECHO

(33)

33 Tabla 6

¿Cuán cómodo se siente en su vivienda con respecto al clima?

Escala N° %

Muy satisfecho 8 13%

Satisfecho 6 10%

Total 63 100%

Figura 6. ¿Cuán cómodo se siente en su vivienda con respecto al clima?

13% 10% 14%

63%

0%

10%

20%

30%

40%

50%

60%

70%

(34)

34 Tabla 7

¿Cuán satisfecho está con la acústica de su vivienda?

Escala N° %

Muy satisfecho 10 16%

Satisfecho 15 24%

Total 63 100%

Figura 7. ¿Cuán satisfecho está la acústica de su vivienda?

16%

24%

19%

41%

0%

5%

10%

15%

20%

25%

30%

35%

40%

45%

(35)

35 Tabla 8

¿Cree usted que es importante que su vivienda cuente con ambientes adecuados para las prácticas de sus actividades?

Escala N° %

Importante 22 35%

Total 63 100%

Figura 8. ¿Cree usted que es importante que su vivienda cuente con ambientes adecuados para las prácticas de sus actividades?

32%

35%

13%

20%

0%

5%

10%

15%

20%

25%

30%

35%

40%

(36)

36 Tabla 9

¿Cuán satisfecho está con los ambientes que su vivienda cuenta con relación a sus actividades?

Escala N° %

Muy satisfecho 5 8%

Satisfecho 10 16%

Total 63 100%

Figura 9. ¿Cuán satisfecho está con los ambientes que su vivienda cuenta con relación a sus actividades?

8%

16%

27%

49%

0%

10%

20%

30%

40%

50%

60%

(37)

37 Tabla 10

Considerando que el sistema industrializado de placas alveolares es económico y reutilizable, ¿Estaría usted de acuerdo con su empleo en la construcción de su vivienda?

Escala N° %

Muy de acuerdo 31 49%

De acuerdo 18 29%

Poco de acuerdo 8 13%

Nada de acuerdo 6 9%

Total 63 100%

Figura 10. Considerando que el sistema industrializado de placas alveolares es económico y reutilizable, ¿Estaría usted de acuerdo con su empleo en la construcción de su vivienda?

Interpretación: Se observa en la tabla y figura 10 la siguiente escala de valores dados por los encuestados, un 16% muy de acuerdo, 24% de acuerdo, 19% poco de acuerdo y 41% nada de acuerdo.

49%

29%

13% 9%

0%

10%

20%

30%

40%

50%

60%

MUY DE ACUERDO DE ACUERDO POCO DE ACUERDO NADA DE ACUERDO

(38)

38 Tabla 11

Beneficios del sistema constructivo

Escala N° %

Importante 23 36%

Total 63 100%

Figura 11. Beneficios del sistema constructivo

48%

36%

14%

2%

0%

10%

20%

30%

40%

50%

60%

(39)

39 Tabla 12

Desempeño del sistema constructivo

Escala N° %

Muy interesado 23 36%

Interesado 23 37%

Poco interesado 9 14%

Nada interesado 8 13%

Total 63 100%

Figura 12. Desempeño del sistema constructivo

Interpretación: Se observa en la tabla y figura 12 la siguiente escala de valores dados por los encuestados, un 36% muy interesado, 37% interesado, 14% poco interesado y 13% nada interesado.

36% 37%

14% 13%

0%

5%

10%

15%

20%

25%

30%

35%

40%

MUY INTERESADO INTERESADO POCO INTERESADO NADA INTERESADO

(40)

40 Tabla 13

Confort

Escala N° %

Muy satisfecho 3 5%

Satisfecho 8 13%

Total 63 100%

Figura 13. Confort

Interpretación: Se observa en la tabla y figura 13 la siguiente escala de valores dados por los encuestados, un 43% nada satisfecho, 39% poco satisfecho, 13%

satisfecho y 5% muy satisfecho.

5%

13%

39%

43%

0%

5%

10%

15%

20%

25%

30%

35%

40%

45%

50%

(41)

41 Tabla 4

Condiciones de diseño

Escala N° %

Importante 25 40%

Total 63 100%

Figura 14. Condiciones de diseño

Interpretación: Se observa en la tabla y figura 14 la siguiente escala de valores dados por los encuestados, un 40% importante, 38% poco importante, 17% muy importante y 5% nada importante.

17%

40% 38%

5%

0%

5%

10%

15%

20%

25%

30%

35%

40%

45%

(42)

42 V. DISCUSIÓN

Dentro de esta investigación se planteó como hipótesis que El diseño de una vivienda social emplea eficientemente el sistema constructivo con placas alveolares, por lo que ya teniendo los resultados se puede aceptar la hipótesis planteada, y por otro lado, la propuesta se pone a contraste con la información por medio de las teorías y antecedentes según cada objetivo trazado durante el proceso de investigación.

Como primer objetivo específico se tuvo que analizar las características del sistema constructivo industrializado con placas alveolares, para una propuesta de vivienda social en San Martín; lo cual se logró al identificar los siguientes resultados principales, en donde se aprecia que las características del sistema constructivo industrializado con placas alveolares son el confort térmico porque brindan y permite mantener el espacio fresco a una temperatura agradable para los usuarios; luego está el factor de modificación y reutilización de estas placas que facilita el trabajo de traslado de un inmueble debido a su característica de ser prefabricada, otra característica encontrada es que permite tener y dar mejor uso del espacio donde se construye, sin olvidar mencionar que este tipo de construcción permite crear diseños versátiles que son de mucha ayuda al momento de crear la estructura de una vivienda, también facilita la accesibilidad para las instalaciones sanitarias y eléctricas dentro de la casa, tiene un costo más bajo en comparación con otros tipos de construcciones que oscilan precios bases en promedio presupuesto para una edificación simple con techo aligerado, es así que su eficiencia estructural es más liviana sin que se pierda su soporte y resistencia, por lo que este tipo de edificaciones cuentan con beneficios atractivos para personas que quieran invertir y que busquen un hogar con diseño simple, pero de calidad estructural.

Ahora, haciendo un contraste con la investigación de Mamani (2015), este asegura que construcciones livianas con una buena estructura son completamente confiables y cumplen las expectativas de seguridad y ocupacionalidad que se

(43)

43 requiera, por lo tanto, con este estudio mencionado se cimienta un precedente de éxito en lo que se refiere a diseño y estructura confiable, tal cual es el caso que se maneja con las placas alveolares para el diseño de viviendas, las cuales también son válidas y eficientes; además, según Arnau (2015) las placas alveolares tienen el propósito principal de aligerar el peso, pero sin que se pierda la resistencia y se mantenga la relación entre estructura y materiales; por lo que este concepto se traslada a la realidad de forma muy eficiente también en el presente proyecto, debido a que se demuestra que el diseño de hogares con estas placas son una opción válida y que sigue los protocolos de seguridad para que se puedan edificar sin ningún tipo de inconveniente que pueda afectar su estructura o que pueda significar un riesgo para las personas que habitan la vivienda.

Por otra parte, en el estudio de Chang (2014), este asegura que, para proyectos de viviendas, la mejor alternativa es un sistema constructivo ligero por su buena función estructural, el bajo costo, su cuidado al medio ambiente y la propiedad de los materiales; siendo todos estos atributos, los mismos que se aprovechan con las placas alveolares al momento del diseño y edificación; por lo que se encuentra la similitud en resultados, sirviendo como ejemplo de éxito también y se puede asumir que el proyecto mismo del presente trabajo es factible en su totalidad y que constará de una gran aceptación como alternativa y opción de viviendas de tal manera que sea el inicio de un precedente que amplié los conocimientos en este campo con algo nuevo y poco visto o explorado.

Continuando con el segundo objetivo que fue conocer las nuevas necesidades de habitabilidad físico espacial para una propuesta de vivienda social en San Martín;

por medio de los hallazgos encontrados se resalta que entre las necesidades de habitabilidad físico espacial, se ha podido observar en primera instancia que las personas aceptan que quieren ser beneficiados con el proyecto, ya que se refleja unos niveles de 36% muy interesados y 37% interesados en el mismo y le dan cierto grado de relevancia, adicionalmente lo consideran importante por su facilidad de modificación y el costo menor en que se recurriría; en segundo lugar,

(44)

44 entre las necesidades que los pobladores buscan satisfacer son el de distribución espacial, la comodidad en relación al clima y acústica de la vivienda y la creación de ambientes más adecuados para su diferentes actividades; por lo que conociendo estos requerimientos, se reafirma que la propuesta de vivienda social con placas alveolares son la alternativa que se ajusta a lo que busca este grupo de personas y que va satisfacer sus expectativas en la necesidad de una casa de buen material y estructura.

Todo lo anterior explicado se reafirma con los resultados obtenidos por dimensiones, por ejemplo, en lo que se refiere a la dimensión Beneficio del sistema constructivo se denota por parte de los encuestados que le dan una valoración de 48% muy importante y 36% importante, lo que se traduce en que las personas demuestran interés ya sea por la facilidad de modificación estructural, por el costo inferior y por el rendimiento o provecho que pueden obtener por el proyecto que se plantea en la investigación; mientras que en la dimensión Desempeño del sistema constructivo, los valores son de 36% muy interesado y 37% interesado, esto indicando que los sujetos reconocen lo eficiente en estructura, en aislamiento acústico y en la óptima eficiencia energética que conllevan, por lo que se reafirma una vez más el interés por el proyecto por parte de la población.

Además en lo que respecta a la dimensión Confort, los valores dados son 43%

nada satisfecho y 39% poco satisfecho, lo que indica que las viviendas actuales de las personas no cumplen con comodidad de espacio, sonido y calidez, lo que explica su necesidad por una vivienda con mejores riquezas confortables; y en lo referente a la dimensión Condiciones de diseño, se denota un 40% importante y 38% poco importante, esto siendo indicativo que la gente prefiere un hogar con ambientes acordes para la realización de sus rutinas caseras diarias, lo que explica el grado medio de interés para que la vivienda mejore su esquema y delineamiento interior para más disfrute del espacio.

Por consiguiente, en el trabajo de León (2016) se aprecian similitudes en lo que se refiere al enfoque y proyecto centrado en un grupo de personas con recursos

(45)

45 menores que necesitan de una opción a su alcance o medida que les permita el acceso a una vivienda acogedora y cómoda; es decir; se busca satisfacer a individuos que no poseen el poder adquisitivo en comparación con otros, por lo que el proyecto plasmado en esta investigación, sumado a lo que se conoce de la muestra evaluada, se ha conseguido ajustar toda esa información para entregar todo un producto completo en ciencias urbanísticas y diseño que permita el desarrollo de una vida acorde a las condiciones de calidad y vivienda que genere satisfacción en condiciones por encima de lo básico.

En lo que se refiere al tercer objetivo que fue elaborar una propuesta de diseño de vivienda social en San Martín aplicando el sistema constructivo industrializado con placas alveolares, esta misma se consiguió siguiendo las características de diseño y de estructura dentro de lo contemplado en la investigación, adicionalmente considerando también las necesidades mayormente solicitadas por las personas encuestadas, por lo tanto, el plano trazado toma y distribuye el material de placas alveolares para las delimitaciones espaciales correspondientes, así como para la creación de interiores y demás secciones que toda vivienda como mínimo debe contener para que este modo se cumpla con el aprovechamiento estructural de este elemento; todo esto puede ser constatado en los anexo del trabajo presente donde se exponen los planos de la propuesta.

(46)

46 VI. CONCLUSIONES

6.1. La validación del diseño de una vivienda social en la región San Martín que emplea el sistema constructivo industrializado con placas alveolares se logró por medio de la revisión y visto bueno de dos ingenieros y tres arquitectos conocedores del tema, quienes por medio de una encuesta y ficha de validación dieron su aprobación unánime al diseño creado en esta investigación.

6.2. Las características del sistema constructivo industrializado con placas alveolares son el confort térmico, el factor de modificación y reutilización de estas placas, el mejor uso del espacio donde se construye, la creación de diseños versátiles de la estructura de una vivienda una mejor accesibilidad para las instalaciones sanitarias y eléctricas dentro de la casa y el costo más bajo.

6.3. Las necesidades de habitabilidad físico espacial para una propuesta de vivienda social son la distribución espacial, la comodidad en relación al clima y acústica de la vivienda, y la creación de ambientes más adecuados para sus diferentes actividades de los usuarios.

6.4. La elaboración de una propuesta de diseño de vivienda social en San Martín aplicando el sistema constructivo industrializado con placas alveolares se concretó totalmente según las especificaciones planteadas para cumplir con la satisfacción de las necesidades de los habitantes de la AA. VV. Nueva Esperanza.

(47)

47 VII. RECOMENDACIONES

7.1 Es necesario que el estado e instituciones ponga como prioridad el tema de vivienda, para que se pueda frenar el incremento de emplazamientos informales y crear ambientes seguros que cumplan con las normativas del plan de desarrollo urbano.

7.2 Se exhorta que el estado o las empresas privadas generen proyectos de viviendas accesibles económicamente, ya que estas personas muchas veces no tienen la accesibilidad para viviendas de alto costo.

7.3 Que se profundice el desarrollo teórico sobre el tema de vivienda con nuevos sistemas constructivos como las placas alveolares que aportan una nueva función en el aspecto estructural y modular.

7.4 Que los estudiantes de arquitectura tomen como referencia la propuesta elaborada en el presente estudio para enriquecerla con nuevos aportes. Es por ellos, que se recomienda a los profesionales y estudiantes a seguir con la aplicación de nuevos sistemas no convencionales para las viviendas, así la población podrá contar con un mejor diseño arquitectónico y confort.
