(2) Diseño de una red LAN para la empresa HEAVENS FRUIT SAS. INTEGRANTES Juan Carlos Lara Urrego Malory Gaviria Gutierrez. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE TELECOMUNICACIONES SECCIONAL BOGOTÁ D.C. ENERO, 2020.

(3) Diseño de una red LAN para la empresa HEAVENS FRUIT SAS. INTEGRANTES Juan Carlos Lara Urrego Malory Gaviria Gutierrez. MONOGRAFIA DE GRADO Diseño de una red LAN para la empresa HEAVENS FRUIT SAS. Director(a) Fabian Blanco Garrido. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE INGENIERÍA DE TELECOMUNICACIONES SECCIONAL BOGOTÁ D.C. ENERO, 2020.

(4) AGRADECIMIENTOS Para realizar esta monografía hemos recurrido a varias personas que nos han colaborado con ideas, tiempo y sugerencias. Agradecemos principalmente a Dios, Tú haces perfecto todo aquello en lo que creemos. A nuestros padres por haber creído en nosotros y por su apoyo incondicional, de cada uno aprendimos y seguimos aprendiendo A la Universidad Cooperativa de Colombia por la educación brindada, por abrir sus puertas y darnos la oportunidad de ir aprendiendo día a día. A nuestros amigos y compañeros de la universidad que, durante este proceso de desarrollo profesional, nos apoyaron y brindaron ayuda para alcanzar este objetivo. Igualmente, nuestros agradecimientos para todas aquellas personas que han puesto un granito de arena en el transcurso de nuestras vidas, valen oro. Gracias..

(5) TABLA DE CONTENIDO RESUMEN INTRODUCCIÓN GLOSARIO Capítulo I: Esquematización del Tema 1.1 Descripción del tema 1.2 Descripción del Problema 1.3 Justificación 1.4 Objetivos 1.4.1 General 1.4.2 Específicos Capítulo II: Esquematización Teórica 2.1 Marco Teórico 2.2 Marco Legal Capitulo III: Esquematización Ingenieril 3.1. Análisis del Proyecto 3.2 Estructura Temática 3.3 Análisis y definiciones de Requerimientos 3.4 Diseño del Proyecto CONCLUSIONES INFOGRAFIA ANEXOS. i. Pág. 5 6 7 8 8 8 9 9 9 9 10 10 20 21 21 21 23 26 30 31 32.

(6) LISTA DE FIGURAS Figura 1 Diseño de Red LAN &WAN ..................................................................................... 11 Figura 2 Topologías ................................................................................................................ 12 Figura 3 Conmutadores o Swtches ......................................................................................... 14 Figura 4 Puerta de enlace o Gateway en Router .................................................................... 15 Figura 5 ADSL ........................................................................................................................ 16 Figura 6 Seguridad informática ............................................................................................... 17 Figura 7 Protocolos ................................................................................................................. 19 Figura 8 Metodologia PPDIOO ............................................................................................... 22 Figura 9 Topología En Estrella. .............................................................................................. 26 Figura 10 Diseño de Red Autor: Lara Juan............................................................................. 27 Figura 11 Diseño de Red Autor: Lara Juan............................................................................. 27 Figura 12 Switch S3700-24T4F .............................................................................................. 28. ii.

(7) LISTA DE TABLAS Tabla 1. Presupuesto Tabla 2. Presupuesto acondicionamiento eléctrico Tabla 3. Presupuesto equipos de comunicación. iii. Pág. 25 26 26.

(8) LISTA DE ANEXOS Anexo A. Plano Físico. Anexo B. Plano Red actual. Anexo C. Plano Conectividad Actual. Anexo D. Plano Red Propuesto. Anexo E. Plano Conectividad Switch Nº1 Propuesto.. iv. Pág. 33 34 35 36 ¡Error! Marcador no definido..

(9) RESUMEN El objetivo de este proyecto es presentar la propuesta de un diseño LAN (Local Área Network) para la empresa HEAVENS FRUIT SAS, en dicha empresa actualmente no se cuenta con un diseño de red LAN (Local Area Networks o Red de Área Local), que le permita realizar la interconexión entre sus equipos terminales y otras redes. Es por esto por lo que se desea, a través de la elaboración de la siguiente monografía, presentar un diseño de red LAN (Local Área Network o Red de Área Local) que permita adaptarse a la empresa en mención, de forma física. La importancia de realizar la implementación del diseño a presentar es brindarle a HEAVENS FRUITS SAS, una conexión de forma óptima, en la que los colaboradores puedan realizar sus actividades sin perder tiempo por deficiencias que puedan presentarse en la red. .. 5.

(10) INTRODUCCIÓN Desde la creación de la empresa HEAVENS FRUIT SAS se ha trabajado para satisfacer al máximo las necesidades de cada uno de sus consumidores y trabajadores, es por esto por lo que día a día se busca mejoras aplicables a la misma. Antes de la existencia de las redes LAN, en las empresas de diferentes índoles, los medios de interconexión se realizaban a través de cables de baja velocidad; para finales del año 1970 se crearon las primeras redes LAN (Local Área Network o Red de Área Local), donde, por medio de la creación de líneas de alta velocidad se podían conectar grandes ordenadores centrales a un solo lugar, permitiéndole a las empresas eficiencia en la labor cotidiana. Como bien conocemos, una red LAN (Local Área Network o Red de Área Local), en una red que conecta diferentes terminales que se ubiquen en un sitio relativamente pequeño, a través de interconexión física o inalámbrica. HEAVENS FRUIT SAS, es una organización colombiana dedicada a la producción, comercialización y exportación de frutas frescas. Durante su trayectoria, se ha venido presentando un crecimiento tanto comercial como en número de colaboradores, dicho crecimiento implica que su infraestructura se vea comprometida para continuar con sus procesos informáticos de forma óptima. Actualmente, en HEAVENS FRUIT SAS, se presentan inconvenientes sobre la red, que generan retrocesos y lentitud en la ejecución del trabajo diario; razón por la cual se propone un nuevo diseño de red, el cual les permitirá reducir los tiempos muertos, retrocesos, desconexión y lentitud sobre la red, creando un mejor desarrollo y desempeño laboral con buenas herramientas de trabajo. La decisión de presentar el siguiente diseño de red LAN para la empresa en mención, está relacionado con su crecimiento a futuro, ya que hoy día, las tecnologías de la información se han convertido en un ingrediente fundamental en nuestras vidas, y la generación de diseños de redes hacen parte de la necesidad de cumplir con estos requerimientos... 6.

(11) GLOSARIO Protocolo: Conjunto de normas standard que especifican el método para enviar y recibir datos entre varios ordenadores. Es una convención que controla o permite la conexión, comunicación, y transferencia de datos entre dos puntos finales. Router: Dispositivo que se encarga de direccionar red por una ruta adecuada dentro de un tráfico, utilizando como guía direcciones IP para si entregar correctamente paquetes de datos. Entonces su función principal es proveer internet a las empresas y hogares. También interconectan varios sitios dentro de una red empresarial. Switch: Dispositivo utilizado para conectar varios equipos y/o dispositivos dentro de una misma red, como por ejemplo empresas u oficinas. Esta conexión puede ser entre computadores de mesa o portátiles, también pueden conectar impresoras y otros más, dándonos la facilidad de compartir recursos y comunicarse entre ellos dentro de la red.. 7.

(12) Capítulo I: Esquematización del Tema. 1.1 Diseño de una red LAN para la empresa HEAVENS FRUIT SAS. 1.2 Descripción del problema En la actualidad, la empresa HEAVENS FRUIT SAS se encuentra estructurada con una topología de red en cascada, donde los dispositivos de interconexión HUBS son los encargados de realizar la ampliación de la red y la interconexión entre los ordenadores de la empresa, de acuerdo a sus características, dichos dispositivos producen gran dominio de colisión al momento de realizar diferentes operaciones lo que genera que la velocidad de ancho de banda sea reducida.. ¿Es necesario un nuevo diseño de una red LAN para los colaboradores de la empresa Heavens Fruit SAS? En vista de su crecimiento organizacional, la empresa llega a la determinación de optar por una solución y cambio en la infraestructura física, la cual les permita obtener mejores resultados y mayor eficiencia sobre el desempeño laboral, y así dar un mejor uso a las herramientas de trabajo que le sean asignadas. Es por esto por lo que, se les sugiere optar por un nuevo diseño de esquema de red, que solucione los retrocesos e inconformidades que se presentan en el desarrollo de sus actividades laborales como lo son: ● ● ● ● ●. Cableado inseguro. Mal distribución de equipos. Dificultad para el acceso de internet. Pérdida de tiempo en la ejecución de las actividades. Lentitud en los procesos.. El diseño de red LAN entregado contará con un modelo de red de última generación, compatible con las expectativas y el equipamiento actual, además de que también debe ser capaz de integrar plataformas antiguas.. 8.

(13) 1.3 Justificación Debido al crecimiento que se ha presentado en la empresa HEAVENS FRUIT SAS en Bogotá a causa de su innovación y gestión, se considera necesaria la creación de una red para cumplir con la demanda y niveles de servicios adquiridos con sus clientes. Esta inversión permitirá que la empresa pueda expandir sus servicios a otras ciudades del país, logrando un crecimiento económico de más del 90% de la inversión realizada en la estructura de red lógica y física, y esto a su vez permitirá que su comunicación a nivel nacional sea más rápida, con una capacidad de acceder a Internet y a la red corporativa sin limitación a oficinas, ubicaciones geográficas o zonas horarias.. 1.4 Objetivos 1.4.1 Objetivo General Diseñar Una Red LAN Para La Empresa HEAVENS FRUIT SAS. 1.4.2 Objetivos Específicos ●. Realizar un diagnóstico de la red actual con el fin de determinar cuál sería la mejor solución a proponer en el diseño de red.. ●. Determinar los requerimientos necesarios para el modelo de la red a proponer, que permitirán mejor adaptación en la actual empresa, así como también la estructuración del diseño.. ●. Realizar un diagnóstico de información, basado en los requerimientos propuestos de la red a diseñar sobre la empresa HEAVENS FRUIT SAS.. ●. Realizar un diseño de una red LAN (Local Área Network o Red de Área Local), haciendo uso de los requerimientos propuestos, y que esté a su vez pueda adaptarse a la empresa HEAVENS FRUIT SAS.. 9.

(14) CAPITULO II. Esquematización Teórica 2.1 Marco Teórico Bases Teóricas: Es la ubicación del contexto teórico lo que orienta el sentido de la investigación, en esta parte incluimos un conjunto de aspectos en los cuales se fundamenta el proyecto. Cualquiera que sea el punto de partida, para la delimitación y el tratamiento del problema se requiere de la definición conceptual. Lo que se busca en estas bases teóricas en recopilar todas las ideas e información necesarias para que el lector pueda entender y comprender cada uno de los puntos tratados en la investigación. Es así como presentamos detalladamente la siguiente lista de conceptos e ideas fundamentales propias del proyecto: Análisis: Consiste en la distinción y separación de las partes de un todo hasta llegar a conocer sus principios o elementos. Por otra parte, al hablar de análisis también puede referirse a un estudio de los límites, las características y las posibles soluciones de un problema, en el caso del diseño de una red LAN se tomó un tanto de cada concepto, pues era de interés conocer las partes que conforman dicha estructura, y de esta forma lograr un diseño que abarque las expectativas esperadas por la empresa. Alcance del Proyecto: Es la suma total de todos los productos y sus requisitos o características. Se utiliza a veces para representar la totalidad de trabajo necesitado para dar por terminado un proyecto. En este proyecto expresamos formalmente, que es lo que deseamos y cuáles son las características de lo que se va a entregar. Alcance de las redes: El alcance de una red hace referencia a su tamaño geográfico. El tamaño de una red puede variar desde unos pocos equipos en una oficina hasta miles de equipos conectados a través de grandes distancias. Para este proyecto, se tomó en cuenta el alcance de la red en la presentación del diseño. El alcance de una red no hace referencia sólo al número de equipos en la red; también hace referencia a la distancia existente entre los equipos. El alcance de una red está determinado por el tamaño de la organización o la distancia entre los usuarios en la red. ( Urueña,2005) Red de área local: Una red de área local (LAN) conecta equipos ubicados cerca unos de otros, dos equipos conectados en una oficina o dos edificios conectados mediante un cable de alta velocidad pueden considerarse una LAN. Una red corporativa que incluya varios edificios adyacentes también puede considerarse una LAN. El diseño por presentar esta basado en el modelo de red LAN.. Red de área extensa: Una red de área extensa (WAN) conecta varios equipos que se encuentran a gran distancia entre sí, dos o más equipos conectados en lugares opuestos del mundo pueden formar una WAN. Una WAN puede estar formada por varias LANs interconectadas.. 10.

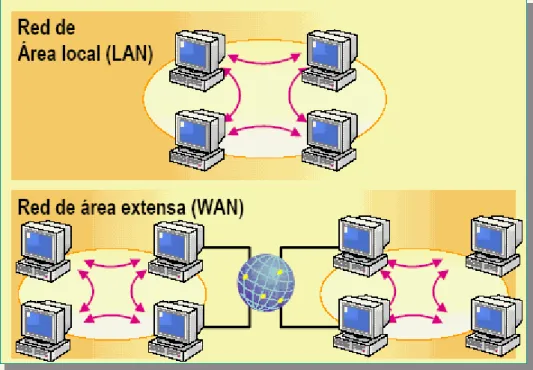

(15) Figura 1 Diseño de Red LAN &WAN. Fuente: Urueña, Edsel. Componentes básicos de conectividad: Los componentes básicos de conectividad de una red incluyen los cables, los adaptadores de red y los dispositivos inalámbricos que conectan los equipos al resto de la red. Estos componentes permiten enviar datos a cada equipo de la red, permitiendo que los equipos se comuniquen entre sí. ( Urueña,2005) Adaptadores de Red: Cada adaptador de red tiene una dirección exclusiva, denominada dirección de control de acceso al medio (media Access control, MAC), incorporada en chips de la tarjeta. ( Urueña,2005) Los adaptadores de red constituyen la interfaz física entre el equipo y el cable de red, son también denominados tarjetas de red o NICs (Network Interface Card), se instalan en una ranura de expansión de cada estación de trabajo y servidor de la red. Una vez instalado el adaptador de red, el cable de red se conecta al puerto del adaptador para conectar físicamente el equipo a la red. ( Urueña, 2005) Cables de Red: En la actualidad existen varios tipos de cables de red, como los son el cable de par trenzado siendo este uno de los más habituales utilizado en redes, el cable coaxial y el cable de fibra óptica. ( Urueña, 2005) Topologías de red: Es la estructura de equipos, cables y demás componentes en una red. Es un mapa de la red física. ( Urueña,2005). 11.

(16) Topología de bus: Todos los equipos de una red están unidos a un cable continuo, o segmento, que los conecta en línea recta. En esta topología en línea recta, el paquete se transmite a todos los adaptadores de red en ese segmento. ( Urueña, 2005) Topología en estrella: En una topología en estrella, los segmentos de cable de cada equipo en la red están conectados a un componente centralizado, o concentrador, este último es el encargado de conectar varios Un concentrador es un dispositivo que conecta varios equipos juntos. En una topología en estrella, las señales se transmiten desde el equipo, a través del concentrador, a todos los equipos de la red. A mayor escala, múltiples LANs pueden estar conectadas entre sí en una topología en estrella. ( Urueña, 2005) Topología en anillo: En una topología en anillo, los equipos están conectados con un cable de forma circular. A diferencia de la topología de bus, no hay extremos con terminaciones. Las señales viajan alrededor del bucle en una dirección y pasan a través de cada equipo, que actúa como repetidor para amplificar la señal y enviarla al siguiente equipo. ( Urueña,2005) Topología en malla: En una topología de malla, cada equipo está conectado a cada uno del resto de equipos por un cable distinto. Esta configuración proporciona rutas redundantes a través de la red de forma que, si un cable falla, otro transporta el tráfico y la red sigue funcionando.. Figura 2 Topologías. Fuente: https://www.ecured.cu/Red_de_%C3%A1rea_local_(LAN). Ampliación De Una Red: Para satisfacer las necesidades de red crecientes de una organización, se necesita ampliar el tamaño o mejorar el rendimiento de una red. No se puede hacer crecer la red simplemente añadiendo nuevos equipos y más cable. Cada topología o arquitectura de red tiene sus límites. Se puede, sin embargo, instalar componentes para incrementar el tamaño de la red dentro de su entorno existente. Entre los componentes que le permiten ampliar la red se incluyen: 12.

(17) ●. ● ● ● ●. Repetidores y concentradores (hub) Los repetidores y concentradores transmiten una señal eléctrica recibida en un punto de conexión (puerto) a todos los puertos para mantener la integridad de la señal. Puentes (bridge) Los puentes permiten que los datos puedan fluir entre LANs. Conmutadores (Switch) Los conmutadores permiten flujo de datos de alta velocidad a LANs. Enrutadores (Router) Los enrutadores permiten el flujo de datos a través de LANs o WANs, dependiendo de la red de destino de los datos. Puertas de enlace (Gateway) Las puertas de enlace permiten el flujo de datos a través de LANs o WANs y funcionan de modo que equipos que utilizan diversos protocolos puedan comunicarse entre sí.. También puede ampliar una red permitiendo a los usuarios la conexión a una red desde una ubicación remota. Para establecer una conexión remota, los tres componentes requeridos son un cliente de acceso remoto, un servidor de acceso remoto y conectividad física. Microsoft Windows 2000 permite a clientes remotos conectarse a servidores de acceso remoto utilizando: ● ● ● ●. Red pública telefónica conmutada (RTC). Red digital de servicios integrados (RDSI). X.25. Línea ADSL (Asymmetric Digital Subscriber Line). ( Urueña,2005). Repetidores y concentradores (hub): Podemos utilizar repetidores y concentradores para ampliar una red añadiendo dos o más segmentos de cableado. Estos dispositivos utilizados habitualmente son económicos y fáciles de instalar. Utilice un repetidor para: ● ● ● ●. Conectar dos o más segmentos con cable similar. Regenerar la señal para incrementar la distancia transmitida. Transmitir todo el tráfico en ambas direcciones. Conectar dos segmentos del modo más rentable posible. ( Urueña,2005). Concentradores (Hub): Los concentradores son dispositivos de conectividad que conectan equipos en una topología en estrella. Los concentradores contienen múltiples puertos para conectar los componentes de red. Si utiliza un concentrador, una rotura de la red no afecta a la red completa; sólo el segmento y el equipo adjunto al segmento falla. Un único paquete de datos enviado a través de un concentrador fluye a todos los equipos conectados. Hay dos tipos de concentradores: Concentradores pasivos. Envían la señal entrante directamente a través de sus puertos sin ningún procesamiento de la señal. Estos concentradores son generalmente paneles de cableado. ● Concentradores activos. A veces denominados repetidores multipuerto, reciben las señales entrantes, procesan las señales y las retransmiten a sus potencias y definiciones originales a los equipos conectados o componentes. ●. Puentes (Bridges): Un puente es un dispositivo que distribuye paquetes de datos en múltiples segmentos de red que utilizan el mismo protocolo de comunicaciones. Un puente distribuye una señal a la vez. Si un paquete va destinado a un equipo dentro del mismo segmento que el emisor, el puente 13.

(18) retiene el paquete dentro de ese segmento. Si el paquete va destinado a otro segmento, lo distribuye a ese segmento. ( Urueña,2005) Direcciones MAC: A medida que el tráfico cruza a través del puente, la información sobre las direcciones MAC de los equipos emisores se almacena en la memoria del puente. El puente usa esta información para construir una tabla basada en estas direcciones. ( Urueña,2005) A medida que se envían más datos, el puente construye una tabla puente que identifica a cada equipo y su ubicación en los segmentos de red. Cuando el puente recibe un paquete, la dirección de origen se compara a la dirección de origen listada en la tabla. Si la dirección fuente no está presente en la tabla, se añade a la misma. ( Urueña,2005) Conmutadores o Switch: Los conmutadores son similares a los puentes, pero ofrecen una conexión de red más directa entre los equipos de origen y destino. Cuando un conmutador recibe un paquete de datos, crea una conexión interna separada, o segmento, entre dos de sus puertos cualquiera y reenvía el paquete de datos al puerto apropiado del equipo de destino únicamente, basado en la información de la cabecera de cada paquete. Esto aísla la conexión de los demás puertos y da acceso a los equipos origen y destino a todo el ancho de banda de una red.. Figura 3 Conmutadores o Swtches. Fuente: Urueña, Edsel. A diferencia de un concentrador, los conmutadores son comparables a un sistema telefónico con líneas privadas. En tal sistema, si una persona llama a cualquier otra, el operador o conmutador telefónico les conecta a una línea dedicada. Esto permite que tengan lugar más conversaciones a más en un momento dado. Enrutadores o Router: Un enrutador es un dispositivo que actúa como un puente o conmutador, pero proporciona funcionalidad adicional. Al mover datos entre diferentes segmentos de red, los enrutadores examinan la cabecera del paquete para determinar la mejor ruta posible del paquete.. 14.

(19) Un enrutador conoce el camino a todos los segmentos de la red accediendo a información almacenada en la tabla de rutas. Los enrutadores permiten a todos los usuarios de una red compartir una misma conexión a Internet o a una WAN. ( Urueña,2005) Puertas de enlace Gateway: Las puertas de enlace permiten la comunicación entre diferentes arquitecturas de red. Una puerta de enlace toma los datos de una red y los empaqueta de nuevo, de modo que cada red pueda entender los datos de red de la otra.. Figura 4 Puerta de enlace o Gateway en Router. Fuente: https://ccnadesdecero.es/que-es-gateway-para-que-sirve/. Línea de subscriptor digital asimétrica o asíncrona ADSL: La línea de subscriptor digital asimétrica (Asymmetric digital subscriber line, ADSL) es una tecnología que permite enviar mayor cantidad de datos sobre líneas telefónicas de cobre existentes. ADSL lo consigue utilizando la porción del ancho de banda de la línea telefónica no utilizado por la voz, permitiendo la transmisión simultánea de voz y datos. Los usuarios de acceso remoto telefónico a redes reciben mucha más información que envían. La naturaleza asimétrica de la conexión ADSL encaja bien con la mayoría de los usos de negocio remoto e Internet. En la recepción de datos, ADSL soporta velocidades de transferencia desde 1,5 a 9 Mbps. En el envío de datos, ADSL soporta velocidad de transferencia de 16 a 640 Kbps. Aunque ADSL proporciona mayores velocidades de transmisión de datos que las conexiones PSTN y RDSI, el equipo cliente puede recibir datos a una mayor velocidad que enviar datos.. 15.

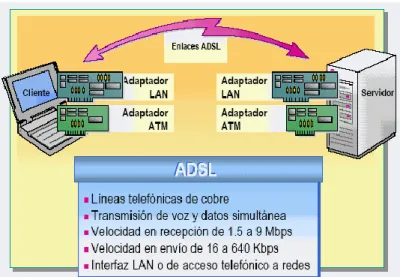

(20) Figura 5 ADSL. Fuente: Urueña, Edsel Red de comunicación: Teniendo en cuenta que los medios son un conjunto de elementos con características comunes interconectadas o conectadas a través de un medio físico común, con el objetivo de compartir y optimizar recursos a través de una disposición física en particular, considerando los siguientes aspectos: ● ● ● ● ●. Velocidad Seguridad Confiabilidad Escalabilidad Disponibilidad. Las redes juegan un papel vital al facilitar la comunicación dentro de la red humana mundial, dando a su vez un soporte a la forma en que vivimos, aprendemos, trabajamos y jugamos. Estas son las encargadas de proporcionar las plataformas para los servicios que nos permiten conectarnos, en forma local y global, con nuestra familia y amigos, así como también con nuestro trabajo e intereses. ( Urueña,2005) Seguridad: La seguridad de la red es la práctica de prevenir y proteger la intrusión no autorizada en redes corporativas. Como filosofía, complementa la seguridad del punto final, que se centra en dispositivos individuales; la seguridad de la red se centra en cómo interactúan esos dispositivos y la conectividad entre ellos. Como menciona en su cita “Stephen Northcutt escribió una introducción a los conceptos básicos de la seguridad de la red durante más de una década atrás CSOonline, nosotros nos fijamos en tres fases de la seguridad de la red que deberían ser el marco de referencia base para su estrategia. ● Protección: debe configurar sus redes y redes lo más correctamente posible ● Detección: debe ser capaz de identificar cuándo ha cambiado la configuración o si algún tráfico de red indica un problema 16.

(21) ● Reacción: después de identificar los problemas rápidamente, responderlos y regresar a un estado seguro. ( Urueña,2005). Confiabilidad: Las redes confiables son redes que deben ser fiables, inspiran confianza o seguridad, para asegurar esto, deben admitir una amplia variedad de aplicaciones y servicios, así como funcionar a través de los distintos tipos de cables y dispositivos que componen la infraestructura física. En este contexto, el término “arquitectura de red” se refiere a las tecnologías que dan soporte a la infraestructura y a los servicios y las reglas, o protocolos, programados que trasladan los datos a través de la red confiable. Escalabilidad: La escalabilidad también se refiere a la capacidad de admitir nuevos productos y aplicaciones. Aunque no hay una organización única que regule Internet, las numerosas redes individuales que proporcionan conectividad a Internet y cooperan para cumplir con los estándares y protocolos aceptados. La observancia de los estándares permite a los fabricantes de hardware y software concentrarse en el desarrollo de productos y la mejora en las áreas de rendimiento y capacidad, con la certeza de que los nuevos productos pueden integrarse a la infraestructura existente y mejorarla Disponibilidad: La disponibilidad significa tener la seguridad de acceder en forma confiable y oportuna a los servicios de datos para usuarios autorizados.. Figura 6 Seguridad informática. Fuente: http://recursostic.educacion.es/observatorio/web/es/component/ Protocolos: Tecnologías de redes: Utilizamos diferentes tecnologías de redes para la comunicación entre equipos de LANs y WANs. Podemos utilizar una combinación de tecnologías para obtener la mejor relación costo-beneficio y la máxima eficacia del diseño de nuestra red. Hay muchas tecnologías de redes disponibles, entre las que se encuentran: ● ● ● ●. Ethernet. Token ring. Modo de transferencia asíncrona (asynchronous transfer mode, ATM). Interfaz de datos distribuidos por fibra (Fiber Distributed Data Interface, FDDI). 17.

(22) ●. Frame relay. ( Urueña,2005). Ethernet: Ethernet es una popular tecnología LAN que utiliza el Acceso múltiple con portadora y detección de colisiones (Carrier Sense Múltiple Access with Collision Detection, CSMA/CD) entre estaciones con diversos tipos de cables. Ethernet es pasivo, lo que significa que no requiere una fuente de alimentación propia, y por tanto no falla a menos que el cable se corte físicamente o su terminación sea incorrecta. ( Urueña,2005) Método de acceso: El método de acceso a la red utilizado por Ethernet es el Acceso múltiple con portadora y detección de colisiones (Carrier Sense Múltiple Access with Collision Detection, CSMA/CD). CSMA/CD es un conjunto de reglas que determina el modo de respuesta de los dispositivos de red cuando dos de ellos intentan enviar datos en la red simultáneamente. La transmisión de datos por múltiples equipos simultáneamente a través de la red produce una colisión. ( Urueña,2005) Token Ring: Las redes Token ring están implementadas en una topología en anillo. La topología física de una red Token Ring es la topología en estrella, en la que todos los equipos de la red están físicamente conectados a un concentrador o elemento central. ( Urueña,2005) Método de acceso: El método de acceso utilizado en una red Token Ring es de paso de testigo. Un testigo es una serie especial de bits que viaja sobre una red Token Ring. Un equipo no puede transmitir salvo que tenga posesión del testigo; mientras que el testigo está en uso por un equipo, ningún otro puede transmitir datos. ( Urueña,2005) Modo de transferencia asíncrona ATM: El modo de transferencia asíncrona (Asynchronous transfer mode, ATM) es una red de conmutación de paquetes que envía paquetes de longitud fija a través de LANs o WANs, en lugar de paquetes de longitud variable utilizados en otras tecnologías. ( Urueña,2005) Método de acceso: Una red ATM utiliza el método de acceso punto-a-punto, que transfiere paquetes de longitud fija de un equipo a otro mediante un equipo de conmutación ATM. El resultado es una tecnología que transmite un paquete de datos pequeño y compacto a una gran velocidad. ( Urueña,2005) Interfaz de datos distribuida por fibra FDDI: Una red de Interfaz de datos distribuidos por fibra (Fiber Distributed Data Interface, FDDI) proporciona conexiones de alta velocidad para varios tipos de redes. FDDI fue diseñado para su uso con equipos que requieren velocidades mayores que los 10 Mbps disponibles de Ethernet o los 4 Mbps disponibles de Token Ring. Una red FDDI puede soportar varias LANs de baja capacidad que requieren un backbone de alta velocidad. Una red FDDI está formada por dos flujos de datos similares que fluyen en direcciones opuestas por dos anillos. Existe un anillo primario y otro secundario. Si hay un problema con el anillo primario, como el fallo del anillo o una rotura del cable, el anillo se configura a sí mismo transfiriendo datos al secundario, que continúa transmitiendo. ( Urueña,2005). 18.

(23) Método de acceso: El método de acceso utilizado en una red FDDI es el paso de testigo. Un equipo en una red FDDI puede transmitir tantos paquetes como pueda producir en un tiempo predeterminado antes de liberar el testigo. Tan pronto como un equipo haya finalizado la transmisión o después de un tiempo de transmisión predeterminado, el equipo libera el testigo. ( Urueña,2005) Frame Relay: Frame relay es una red de conmutación de paquetes que envía paquetes de longitud variable sobre LANs o WANs. Los paquetes de longitud variable, o tramas, son paquetes de datos que contienen información de direccionamiento adicional y gestión de errores necesaria para su distribución. ( Urueña,2005) Método de acceso: Frame relay utiliza un método de acceso punto-a-punto, que transfiere paquetes de tamaño variable directamente de un equipo a otro, en lugar de entre varios equipos y periféricos. ( Urueña,2005) Asignación De Direcciones IP: Cada dirección IP debe configurarse manualmente en cada dispositivo y, si el dispositivo se mueve a otra subred, se debe configurar otra dirección IP diferente. El DHCP le permite al administrador supervisar y distribuir de forma centralizada las direcciones IP necesarias y, automáticamente, asignar y enviar una nueva IP si fuera el caso en que el dispositivo es conectado en un lugar diferente de la red. El protocolo DHCP incluye tres métodos de asignación de direcciones IP: Asignación manual o estática: Asigna una dirección IP a una máquina determinada. Se suele utilizar cuando se quiere controlar la asignación de dirección IP a cada cliente, y evitar, también, que se conecten clientes no identificados. Asignación automática: Asigna una dirección IP a una máquina cliente la primera vez que hace la solicitud al servidor DHCP y hasta que el cliente la libera. Se suele utilizar cuando el número de clientes no varía demasiado. Asignación dinámica: El único método que permite la reutilización dinámica de las direcciones IP. El administrador de la red determina un rango de direcciones IP y cada dispositivo conectado a la red está configurado para solicitar su dirección IP al servidor cuando la tarjeta de interfaz de red se inicializa. El procedimiento usa un concepto muy simple en un intervalo de tiempo controlable. Esto facilita la instalación de nuevas máquinas clientes.. Figura 7 Protocolos. FUENTE: https://www.ecured.cu/Protocolos_de_r 19.

(24) 2.2 Marco Jurídico Organismos y Normas que rigen normas cableado estructurado: ▪ TIA/EIA 568 y ISO/IEC 11801 (impedancias, colores, cableado horizontal) ▪ TIA/ 569-A (distribución de cableado, backbones, armario de cableado, terminales, canalizaciones) ▪ ANSI/EIA/TIA-568: Las topologías, la distancia máxima de los cables, el rendimiento de los componentes, la toma y los conectores de telecomunicaciones. ▪ EIA/TIA 569 – Rutas y espacios para cables de telecomunicaciones en una edificación. ▪ EIA/TIA 606 – Administración de la infraestructura de telecomunicaciones para edificios comerciales. ▪ EIA/TIA 607 – Tierras y junturas ▪ EIA/TIA TSB 67 – Regula especificaciones de equipos de prueba, medición y certificación de cableado estructurado ▪ EIA/TIA TSB 72 – Regula las especificaciones de sistemas centralizados de Fibra Óptica ▪ EIA/TIA TSB 75 – Regula lo referente a espacios de las oficinas ▪ EIA/TIA TSB 95 – Equipos de prueba de nivel II mejorando. Certificación en la instalación de canales de categoría5 para uso con 100Base T. ▪ EIA/TIA 570 – Regula el cableado de telecomunicaciones residencial. ▪ ISO/IEC 11801: Cableado de sistemas de TI para las instalaciones del cliente. ▪ ISO/IEC 14763-1 - Administración, documentación y registros. ▪ ISO/IEC 14763-2 – Prácticas de planeación y de instalación. ▪ ISO/IEC 14763-3 – Pruebas de cables de fibra óptica. ▪ IEC 61935-1 – Pruebas de cables de cobre. ▪ En Colombia está la norma ICONTEC NTC – 2050 Organismos que rigen el cableado estructurado: (ANSI, EIA, TIA, ISO, IEEE) ANSI: (American National Standards Institute) Estos estándares aseguran que las características y las prestaciones de los productos son consistentes, es decir, que la gente use dichos productos en los mismos términos y que esta categoría de productos se vea afectada por las mismas pruebas de validez y calidad. EIA: (“Electronic Industres Association”) define el uso de paredes trenzados sin apantallar de calidad telefónica y depares apantallados como medios para aplicaciones de transmisión de datos en edificos. ISO: (International Standards Organization) Organización internacional para la estandarización, es el organismo encargado de promover el desarrollo de normas internacionales de fabricación, comercio y comunicación para todas las ramas industriales a excepción de la electica y la electrónica. IEEE: (Institute of electrical and electronics engineers): Instituto de Ingenieros Electricos y de Electronica. Responsable por las especificaciones de redes de área local como 802.3 Ethernet, 802.5 Token Ring, ATM y las normas de Gigabit Ethernet.. 20.

(25) CAPITULO III.. Esquematización Ingenieril. 3.1 Análisis del Proyecto: Al momento de realizar la visita a la empresa HEAVENS FRUIT SAS ubicada en zona franca barrio Fontibón en Bogota, se evidencia que actualmente no se cuenta con un diseño de red LAN (Local Area Networks o Red de Área Local), que le permita realizar la interconexión entre sus equipos terminales y otras redes. Al momento la empresa se encuentra con una topología de red en cascada, donde los dispositivos de interconexión HUBS son los encargados de realizar la ampliación de la red y la interconexión entre los ordenadores de la empresa, de acuerdo con sus características, dichos dispositivos producen gran dominio de colisión al momento de realizar diferentes operaciones lo que genera que la velocidad de ancho de banda sea reducida. Se realizó reconocimiento de cada una de las partes involucradas en la empresa, con el fin de observar cueles eran las deficiencias y problemas que se presentaban en HEAVENS FRUIT SAS actualmente, se pudo evidenciar que: ● ● ● ● ●. No se contaba con un diseño estandarizado sino un diseño improvisado. No se contaba con un directorio activo. Existen falencias de seguridad en cuanto al acceso a los ordenadores. En la empresa no se cuenta con un respaldo eléctrico. El acceso a la red WIFI se encuentra abierto, sin contraseña.. Para la verificación del estado de la empresa se visualizan los planos en la parte de Anexos.. 3.2 Estructura Temática Metodología aplicada al proyecto. Para diseñar y definir las actividades necesarias para el mejoramiento de la red de la Empresa Heavens Fruit, asegurando la excelencia de los servicios describe una opción llamada ciclo de vida de redes PPDIOO (Preparar–Planear–Diseñar–Implementar–Operar–Optimizar). Es la inicial de cada uno de los pasos de este modelo (Preparar, Planear, Diseñar, Implementar, Operar Optimizar) pero para nuestro caso dicho proyecto nos enfocáremos solo en las tres primeras etapas.. 21.

(26) Figura 8 Metodologia PPDIOO. FUENTE: http://reader.digitalbooks.pro/content/. Etapa 1 - Preparación Aquí en la etapa se establecen las actividades requeridas para brindar el mejor servicio, identificar la tecnología que soportará la arquitectura y optimizar el ciclo de vida de la red. Etapa 2 - Planeación En esta etapa se identifican los requisitos de la red mediante una evaluación de la infraestructura de la red de la organización, como está actualmente, deficiencias y de sus aplicaciones, se realiza un análisis de área donde la red podría implementarse. Con la información adquirida sobre todos los aspectos que maneja la compañía en el entorno físico y lógico finalmente se procederá a realizar un primer análisis actual de la red, sus problemas y se tendrá en cuenta las recomendaciones según el fabricante de los dispositivos de red utilizados Etapa 3 - Diseño Desarrollar un diseño detallado que comprenda requerimientos técnicos y de negocios, con base en las anteriores etapas. Esta etapa incluye diagramas de red y lista de equipos. Una vez presentada la sugerencia de mejora de los dispositivos de red, se le presentara en este documento el tipo de dispositivos que la empresa requiere sin exceder costos elevados para la empresa y se ajuste a sus criterios tanto actuales como en crecimientos futuros en la empresa. Por último, se le planteara un diseño de red el cual dará solución al problema que presenta actualmente como lo es la limitación de equipos dentro de la red y como quedara distribuida la red LAN dentro de las instalaciones de la empresa. 22.

(27) 3.3 Análisis y definiciones de Requerimientos Una vez realizado el estudio y verificación de los inconvenientes en la empresa, se le sugirió que los requerimientos más importantes para determinar la nueva tecnología debían ser: bajo costo, rápida instalación y de fácil mantenimiento. Teniendo en cuenta los inconvenientes actuales de la compañía, para poder ofrecer un nivel adecuado de servicio se propuso realizar una solución, para el diseño de la nueva red y la mejora de esta, se sugiere utilizar la topología estrella debido a que su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes. Ventajas: ● ● ● ● ●. Posee un sistema que permite agregar nuevos equipos fácilmente. Reconfiguración rápida. Fácil de prevenir daños y/o conflictos. Centralización de la red. Fácil de encontrar fallas. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes. Tendremos un organizador de cables en el rack de 1 U con bloque de escobillas ya que nos facilita la circulación de aire adecuada y, al mismo tiempo, permite pasar los cables desde la parte frontal a la parte posterior del rack. Adicional, se sugiere el uso de patch panel, los cuales nos sirven como organizadores de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema. Validamos los requisitos de lo necesitado para desarrollar nuestro proyecto y que se ajuste al cliente Heavens Fruit Con lo anterior mencionado, y los problemas encontrados se tomará decisiones donde se le dará opinión a la compañía si los dispositivos que utiliza actualmente son los necesarios o suficientes para los requisitos presentando el siguiente presupuesto:. 23.

(28) ESTUDIO DE MERCADO CABLEADO ESTRUCTURADO Y RED ELÉCTRICA REGULADA INSTALACIÓN PUNTOS RED (VOZ/DATOS) Y ELÉCTRICOS REGULADOS ITEM. DESCRIPCIÓN. UNIDAD. TOTAL. IMPLEMATACION DE 15 PUNTOS DE RED Y 18 PUNTOS ELECTRICOS. PUNTOS RED VOZ Y DATOS 1. Instalación punto lógico doble voz/datos cat. 6 desde gabinete de telecomunicaciones al terminal de trabajo (15 puntos de red). 2. $55.000. $825.000. Instalación salida eléctrica regulada (Toma receptáculo doble) 18 puntos de red eléctrica. $65.000. $1.170.000. Concepto Mano de obra. SUB TOTAL. $1.995.000. PUNTOS RED ELECTRICA. DETALLES DE MATERIALES Y CONSUMIBLES DE INSTALACION 3. CABLE UTP CAT 6 X METRO AMP GRIS AMP 190 mts para instlacion. 4. $600. $114.000. PATCH CORD 2 MTS. $9.000. $135.000. 5. CABLE AWG NO12 ROJO /AZUL THHN 90 MTS X HILO. $4.100. $738.000. 6. CABLE AWG NO12 VERDE DE TIERRA THHN 90 MTS X HILO. $4.100. $738.000. 7. TOMA 15A 125A DOBLE POLO TIERRA BLANCA LEVITON. $2.200. $28.600. 8. BREAKER ENCHUFABLE 1X40 LUMINEX. $20.500. $102.500. 9. JACK CAT 6 AMP. $10.000. $130.000. 10. CONECTORES RJ45. $20.000. $20.000. 11. ORGANIZADOR HORIZONTAL PARA RACK 40X60 INREMOL. $33.000. $66.000. 12. TOMA 15A 125A DOBLE POLO TIERRA BLANCA LEVITON. $12.500. $200.000. 13. TABLERO DISTRIBUCIÓN ENCHUFABLE MONOFÁSICA 6 CIRCUITOS. $55.000. $55.000. 14. CANALETA PVC CON DIVISION 60X40MM 2MTS F. R. $35.000. $630.000. 15. ANGULO INTERIOR Y EXTERIOR. $3.500. $70.000. 16. TAPA FINAL P/CANALETA 100X45 DEXSON BLANCA DXN11015. $3.500. $28.000. 17. TUBO CONDUIT PVC1" PULGADAS X3MT 6UND F.R + ACCESORIOS. $5.000. $110.000. $420.000. $420.000. 20. TP-LINK SWITCH 24 PUERTOS GIGABIT ESCRITORIO/RACK TLSG1024D. 24.

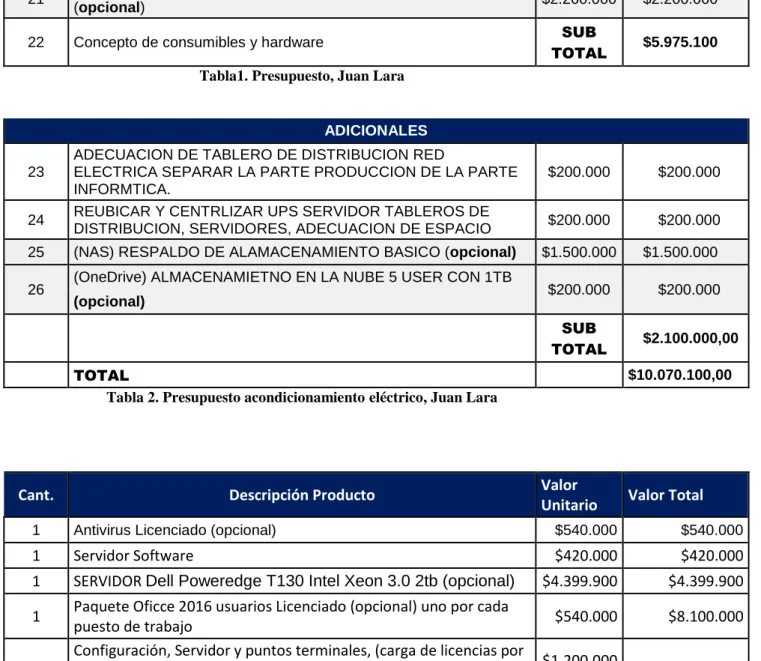

(29) 21. UPS ON LINE 3KVA TITAN 3KVA TIPO TORRE ORIGINAL (opcional). 22. Concepto de consumibles y hardware. $2.200.000. $2.200.000. SUB TOTAL. $5.975.100. $200.000. $200.000. $200.000. $200.000. Tabla1. Presupuesto, Juan Lara. ADICIONALES 23 24 25 26. ADECUACION DE TABLERO DE DISTRIBUCION RED ELECTRICA SEPARAR LA PARTE PRODUCCION DE LA PARTE INFORMTICA. REUBICAR Y CENTRLIZAR UPS SERVIDOR TABLEROS DE DISTRIBUCION, SERVIDORES, ADECUACION DE ESPACIO (NAS) RESPALDO DE ALAMACENAMIENTO BASICO (opcional) (OneDrive) ALMACENAMIETNO EN LA NUBE 5 USER CON 1TB (opcional). $1.500.000 $200.000. $200.000. SUB TOTAL. $2.100.000,00. TOTAL Tabla 2. Presupuesto acondicionamiento eléctrico, Juan Lara. Cant.. $10.070.100,00. Valor Unitario. Descripción Producto. $1.500.000. Valor Total. 1. Antivirus Licenciado (opcional). $540.000. $540.000. 1. Servidor Software. $420.000. $420.000. 1. SERVIDOR Dell Poweredge T130 Intel Xeon 3.0 2tb (opcional). $4.399.900. $4.399.900. $540.000. $8.100.000. 1 13. Paquete Oficce 2016 usuarios Licenciado (opcional) uno por cada puesto de trabajo Configuración, Servidor y puntos terminales, (carga de licencias por terminal o puesto de trabajo.). $1.200.000. TOTAL. $1.200.000 $14.659.900. Tabla 3. Equipos de Comunicación, Juan Lara. 25.

(30) 3.4 Diseño del Proyecto Para empezar con el diseño de nuestro proyecto y teniendo en cuenta toda la información que se analiza y comparte en los capítulos anteriores, manejaremos la topología estrella para el desarrollo de nuestro proyecto. Figura 9 Topología En Estrella.. https://johanafinal.wordpress.com/contacto/. Diseño de red: Se implementará el siguiente diseño de red: En esta topología únicamente se tiene contemplado un solo Switch el cual va a adquirir la compañía HEAVENS FRUITS, y un router que es de propiedad del proveedor ISP que nos brinda el servicio a la conexión Wan, IPs utilizar:. 26.

(31) Figura 10 Diseño de Red Autor: Lara Juan. Figura 11 Diseño de Red Autor: Lara Juan. El servidor que se ajusta a nuestro proyecto:. 27.

(32) Según lo acordado con la empresa, acomodándose al planteamiento del diseño de red la utilizaremos el switch Ethernet de modelo S3700-24T4F es el switch de acceso inteligente que proporciona seguridad, confiabilidad y facilidad de uso para implementaciones de campus empresariales, sucursales y pymes. Ofrece una conmutación de acceso a la red gigabit Ethernet de bajo consumo con potentes funciones ACL QinQ y QoS y enrutamiento estático capa 2+. Las funciones avanzadas de capa 2 y un conjunto de funciones de seguridad y administración hacen que este equipo sea ideal para todas las organizaciones que consideran una conmutación de capa de acceso confiable, asequible y simple .. Figura 12 Switch S3700-24T4F. 28.

(33) Utilizando asi el antivirus y el paquete de office licenciado :. En base a las cotizaciones y al diseño planteado en la empresa se da por culmodao el diseñoe de la red LAN para su modernización. 29.

(34) CONCLUSIONES    . Respecto al levantamiento de información y su respetivo análisis se permitió diseñar una solución de conectividad y administración de infraestructura para la compañía HEAVENS FRUIT SAS Se logro diagnosticar el estado actual identificando las falencias que tiene la compañía y las cuales fueron corregidas. El levantamiento de información ayudo a poder identificar aquellos puntos o falencias de seguridad que presentada la compañía y los cuales se plantearon solución. El diseño planteado traerá mejoras a nivel de seguridad y administración de la compañía en toda su infraestructura.. 30.

(35) INFOGRAFIA [1]. http://www.gadae.com/blog/5-caracteristicas-red-informatica/ 01/11/2019 [2]. https://redcomputadora.wordpress.com/2016/06/30/tipos-de-redes-segun-el-tamano/31/10/2 [3]. https://www.monografias.com/trabajos30/conceptos-redes/conceptos-redes.shtml [4]. https://techclub.tajamar.es/redes-confiables/ [5]. http://redaulainformaticacpf.blogspot.com/2012/10/marco-legal.html [6]. http://cretificacion.blogspot.com/ [7]. https://www.loginstore.com/poweredge-t130-e3-1220v5-8g-2t [8]. https://products.office.com/es-es/compare-all-microsoft-officeproducts?&icid=CNavSoftwareOffice&rtc=1&activetab=tab%3aprimaryr1 [9]. https://comprar.eset.es/#/empresas/cloud/eset-endpoint-protection-advanced-cloud/step1. 31.

(36) ANEXOS. 32.

(37) Anexo A. Plano Físico Propuesto. 33.

(38) Anexo B. Plano Red actual.. 34.

(39) Anexo C. Plano Conectividad Actual.. 35.

(40) Anexo D. Plano Red Propuesto.. 36.

(41) Anexo E. Plano Conectividad Switch Nº1 Propuesto.. 37.
