PROCEDIMIENTO CARGUIO DE EXPLOSIVOS EN EL TALADRO

(1)

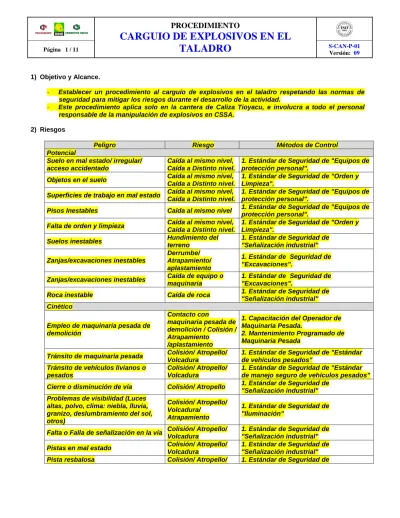

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 1 / 11 S-CAN-P-01

Versión: 09

1) Objetivo y Alcance.

- Establecer un procedimiento al carguío de explosivos en el taladro respetando las normas de seguridad para mitigar los riesgos durante el desarrollo de la actividad.

- Este procedimiento aplica solo en la cantera de Caliza Tioyacu, e involucra a todo el personal responsable de la manipulación de explosivos en CSSA.

2) Riesgos

Peligro Riesgo Métodos de Control

Potencial

Suelo en mal estado/ irregular/

acceso accidentado

Caída al mismo nivel, Caída a Distinto nivel.

1. Estándar de Seguridad de "Equipos de protección personal".

Objetos en el suelo Caída al mismo nivel, Caída a Distinto nivel.

1. Estándar de Seguridad de "Orden y Limpieza".

Superficies de trabajo en mal estado Caída al mismo nivel, Caída a Distinto nivel.

Pisos Inestables Caída al mismo nivel 1. Estándar de Seguridad de "Equipos de protección personal".

Falta de orden y limpieza Caída al mismo nivel, Caída a Distinto nivel.

1. Estándar de Seguridad de "Orden y Limpieza".

Suelos inestables Hundimiento del

terreno

1. Estándar de Seguridad de

"Señalización industrial"

Zanjas/excavaciones inestables

Derrumbe/

Atrapamiento/

aplastamiento

"Excavaciones".

Zanjas/excavaciones inestables Caída de equipo o maquinaria

"Excavaciones".

Roca inestable Caída de roca 1. Estándar de Seguridad de

Cinético

Empleo de maquinaria pesada de demolición

Contacto con

maquinaria pesada de demolición / Colisión / Atrapamiento

/aplastamiento

1. Capacitación del Operador de Maquinaria Pesada.

2. Mantenimiento Programado de Maquinaria Pesada

Tránsito de maquinaria pesada Colisión/ Atropello/

Volcadura

1. Estándar de Seguridad de "Estándar de vehículos pesados"

Tránsito de vehículos livianos o pesados

Colisión/ Atropello/

Volcadura

1. Estándar de Seguridad de "Estándar de manejo seguro de vehículos pesados"

Cierre o disminución de vía Colisión/ Atropello 1. Estándar de Seguridad de

Problemas de visibilidad (Luces altas, polvo, clima: niebla, lluvia, granizo, deslumbramiento del sol, otros)

Volcadura/

Atrapamiento

"Iluminación"

Falta o Falla de señalización en la vía Colisión/ Atropello/

Volcadura

Pistas en mal estado Colisión/ Atropello/

Volcadura

Pista resbalosa Colisión/ Atropello/ 1. Estándar de Seguridad de

(2)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 2 / 11 S-CAN-P-01

Versión: 09

Volcadura "Señalización industrial"

Tráfico en ruta Colisión/ Atropello/

Volcadura

Ingreso de terceros a zona de trabajo Atropello 1. Estándar de Seguridad de

Mecánico

Objetos o superficies punzo cortantes

Cortes por contacto con objetos o superficies punzo contantes

"Herramientas Manuales".

Fallas mecánicas en vehículos y equipos

Volcadura

Químico

Sustancias asfixiantes (gases y vapores)

Inhalación de

sustancias asfixiantes

Otras sustancias tóxicas

Contacto químico con sustancias tóxicas (por vía: cutánea, respiratoria, digestiva y ocular)

Polución

Inhalación/Ingestión de polvo/falta de visibilidad

2.Señalización referida al uso de EPP's 3. Verificación del uso obligatorio y correcto de EPP's necesarios.

Atmósferas explosivas Incendio/Explosión 1. Estándar de Seguridad de "Equipos de protección personal".

Atmósferas inflamables Incendio/Explosión

"Manipulación, transporte y almacenamiento de materiales explosivos".

Accesorios de voladura (Transporte,

manipulación y almacenamiento) Incendio/Explosión -

Explosivos (Transporte,

manipulación y almacenamiento) Incendio/Explosión

Tiro cortado (Explosivos sin detonar

después de una voladura) Incendio/Explosión

Prácticas no adecuadas en la

manipulación de productos químicos

Contacto químico (por vía: cutánea, respiratoria, digestiva y ocular)/Desgaste de depósitos/tuberías

1. Capacitación adecuada del personal.

Eléctrico - No Aplica Calor / radiación

Trabajo a la intemperie Exposición a radicación solar

Trabajo a la intemperie Exposición a frío 1. Estándar de Seguridad de "Equipos de

(3)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 3 / 11 S-CAN-P-01

Versión: 09

intenso protección personal".

Focos de calor o frío Exposición a focos de calor o frío

Ambientes con altas o muy bajas temperaturas (estrés térmico)

Exposición a

ambientes con altas o muy bajas

temperaturas

2. Estándar de Seguridad de "Trabajos en caliente".

Cambios bruscos de temperatura

Exposición a cambios bruscos de

temperatura

Radiación UV Exposición a

radiación UV

Manipulación de sustancias químicas

Contacto con

sustancias químicas

Lumínica – No Aplica Ruido / vibración

Ruido

Exposición a niveles de ruido superiores al límite permitido

2. Señalización referida al uso de EPPs necesarios

3. Verificación del uso obligatorio y correcto del EPP necesario.

Vibración debido a máquinas o equipos

Exposición a

vibraciones por uso de máquinas o equipos

Vibración debido a trabajos con herramientas de golpe

Exposición a

vibraciones por uso de herramientas

""Herramientas Manuales"".

2. Estándar de Seguridad de ""Equipos de protección personal"".

Biológico

Olores desagradables Inhalación de olores desagradables

3. Verificación del uso obligatorio y correcto del EPP necesario."

Agentes patógenos en aire, suelo o agua

Exposición a agentes patógenos en aire, suelo o agua

3. Verificación del uso obligatorio y correcto del EPP necesario."

Manipulación de residuos y desperdicios

Exposición a agentes

patógenos -

Presencia de animales silvestres (insectos, arácnidos, mamíferos, reptiles)

Exposición a

Picadura/ Mordedura

(4)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 4 / 11 S-CAN-P-01

Versión: 09

Ergonómico

Manipulación de objetos pesados

Problemas ergonómicos por carga o movimiento de objetos pesados

-

Posturas inadecuadas/movimientos bruscos/repetitivos/sobreesfuerzos

Ergonómico por posturas

inadecuadas/movimie ntos bruscos/

movimientos

repetitivos/sobreesfu erzos

-

Trabajos de pie

Ergonómico por trabajos de pie con tiempo prolongados

- Psicosocial

Horas de trabajo prolongadas/

excesivas Fatiga/ estrés 1. Estándar de Seguridad de "Horas de trabajo".

Sobrecarga de trabajo Fatiga/estrés -

Climático

Vientos fuertes

Caída de personas a distinto nivel/ caída de maquinarias o estructuras

Lluvia intensa

Presencia de

huaycos/ resbalones/

colisión vehicular

-

Tormenta Eléctrica Exposición a

descarga eléctrica -

Sismos

Caída de personas/

colapso de estructuras/

atrapamiento

3) Equipo de Protección Personal

Descripción Símbolo Señal de Seguridad

Casco de seguridad y barbiquejo elástico.

Protección auditiva tipo orejera y Tapón

Botas de seguridad punta de acero.

Guantes de seguridad de cuero, Badana y Hy Flex

Protección ocular.

Mascará de gas.

Mascarilla.

(5)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 5 / 11 S-CAN-P-01

Versión: 09

4) Herramientas y Equipos

Herramientas:

- Punzón de Bronce.

- Cuchillo de cobre.

- Wincha de 30 mts.

- Flexómetro de 5 mts.

- Cuerda / Soga.

- Cinta aislante.

- Balde para drenar agua.

- Malla de seguridad.

- Caja de madera con pintura ignifuga para accesorios y fulminante.

- Baldes Plásticos.

- Palana.

Equipos

- Encabador de Fulminante.

Materiales - Anfo.

- Booster

- Conector troncal dual.

- Fanel Dual.

- Fulminante

(6)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 6 / 11 S-CAN-P-01

Versión: 09

5) Diagrama de Flujo

Manipuladores de

Explosivos Jefe de Canterasccc Jefe de Seguridad y Medio Ambiente

Inicio

1. Recibe la Orden de trabajo del Carguío de Explosivos

4. Aprobaran el ATS, IPER y PETAR.

3. Realizar el ATS, IPERC, PETAR

5. Verificaran profundidad de los taladros

6. Se inicia el carguío de explosivos a los taladros.

7. Se inicia el llenado de una capa de Anfo en el taladro

8. Realiza el empate manual del Fanel y el Booster, luego descuelga de forma manual

2. Entrega una hoja impresa con la sgte información : Diagrama de la malla, Cálculo de explosivos,

1

9. Se completa el llenado del ANFO en el taladro

10. Se llena el taco con caliza triturada.

(7)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 7 / 11 S-CAN-P-01

Versión: 09

Manipuladores de

Explosivos Jefe de Canterasccc Jefe de Seguridad y Medio Ambiente

1

12. iniciar el amarre de los faneles y CTD uniendo las filas y colocar el fulminante en el CTD inicial.

13. Comunica al Jefe de canteras la culminación del carguío de explosivo

Fin

11. completar el llenado de todos los taladros según el Cálculo de explosivos.

(8)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 8 / 11 S-CAN-P-01

Versión: 09

6) Descripción de Actividades Definición:

Manipuladores de explosivos: Personal autorizado por la SUCAMEC para manipular explosivos.

1. Los Manipuladores de explosivos reciben la Orden de trabajo del carguío de explosivos del Jefe de Canteras.

2. El Jefe de Canteras entrega a los manipuladores de explosivos una hoja impresa con la siguiente información: Diagrama de la malla de Taladros, Profundidad, cantidad de explosivo a llenar y Taco de seguridad de cada taladro (Cálculo de explosivos).

3. Los Manipuladores de explosivos, elaboran en forma conjunta en el área de trabajo su ATS, IPERC y PETAR.

4. El Jefe de Canteras y el Jefe de SMA, aprueban el ATS, IPERC y PETAR. Lo cual dará conformidad para realizar la actividad de carguío de explosivos.

5. Los Manipuladores de explosivos, verifican la profundidad de perforación en cada uno de los taladros, utilizando una wincha de 30 metros ; Si la medida del taladro excede en longitud, se echará material (detritus) de caliza para ponerlo en su altura según Diagrama de especificación del taladrado.

6. Los Manipuladores de explosivos, culminando la inspección de medida de cada taladro inician el llenado de explosivo en forma ordenada en cada taladro. Abrirán los sacos plásticos utilizando una cuchilla de Cobre o Bronce

7. El Manipulador de explosivo, inicia el llenado del taladro de una capa de Anfo de 25 a 30 cm de altura del taladro.

8. En caso exista Grietas en el taladro se procederá a colocar una bolsa plástica, y para el llenado de explosivo se asegurará en la parte superior del taladro.

9. El Manipulador de explosivo, realiza el empate manualmente del Fanel y el Booster, luego descuelga el empate (PRÍMER) por el centro del taladro hasta ubicarlo en el fondo de la capa de ANFO, asegurando la cuerda del fanel en la parte superior del taladro.

10. El Manipulador de explosivo completa el llenado del taladro con ANFO (40 a 50 Kg aprox) hasta la altura que indica el Cálculo de Explosivos de cada taladro.

11. El Manipulador de explosivo luego de completar el taladro con el ANFO procede a llenar el taco (altura sobrante del taladro sin anfo) con caliza triturada.

12. El Manipulador de explosivo se guiará con el diagrama de la malla de taladros y se ubicará según número de taladro que se ubica en la fila para mantener el control de llenado de los taladros.

13. El Manipulador de explosivo, al finalizar el carguío de explosivo a los taladros se guiará según información de la malla de voladura para iniciar el amarre de los faneles y conector troncal dual (CTD) uniendo las filas y finalmente utilizando el encabador encapsulamos el fulminante con la mecha de seguridad y unimos con una cinta aislante el fulminante encabado con la mecha en el CTD inicial.

14. El Manipulador de Explosivo comunicará al Jefe de canteras la finalización del Carguío de explosivos en el taladro.

Figura N°1: Descripción.

(9)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 9 / 11 S-CAN-P-01

Versión: 09

7. Consideraciones de Seguridad, Salud y Restricciones.

• No alterar el orden de los pasos estipulados en el PETS y ante cualquier duda durante el trabajo, consultar a la supervisión.

• Estandar de Seguridad SSO-EST-G-01-047 “ Equipo de Protección Personal”.

• Estandar de Seguridad SSO-EST-G-01-011 “ Manipulación, Transporte y Almacenamiento de Materiales Explosivos”.

• Estandar de Seguridad SSO-EST-G-01-002 “ Manejo Seguro de Vehículos Pesados”.

• Estandar de Seguridad SSO-EST-G-01-001 “ Manejo Seguro de Vehículos Livianos”.

• Estandar de Seguridad SSO-EST-G-01-042 “ Bloqueo/Etiquetado de Fuentes de Energía”.

• Estandar de Seguridad SSO-EST-G-01-007 “ Manejo de Materiales Peligrosos”.

• DS 055-2010 Reglamento de Seguridad y Salud Ocupacional en Minería, Art. 252 y 253.

Franjas de Seguridad

Descripción Simbología

Franjas de seguridad para indicar zonas de peligro.

Franjas de seguridad para indicar prohibición o zona de equipo de lucha contra incendios.

Señales de prohibición

Prohibido el ingreso

Prohibido fumar

Prohibido hacer fuego

Prohibido hacer fuego abierto o fogatas

Señales de Advertencia

(10)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 10 / 11 S-CAN-P-01

Versión: 09

Atención material explosivo o peligro riesgo de explosión

Señales de Obligación

Uso obligatorio de máscara de gas, protección auditiva casco

con barbiquejo y lentes de seguridad

Señales de Evacuación y Emergencia

Lavaojos de emergencia

Primeros auxilios Camilla

- Los responsables de esta tarea, debe de hacer constar el desarrollo de la misma en el formato del ATS, IPERC Y PETAR El cuál debe estar debidamente firmado por todos los participantes y dado el V°B° por las jefaturas de Canteras y de SMA.

- Una correcta identificación de peligros y evaluación de riesgos solo se logra con el uso de buen juicio, por lo que es necesario que esta actividad se realice sin prisa y evaluando constantemente los peligros presentes.

- Delimitar y señalizar el área de trabajo con conos reflexivos y letreros los cuales impedirán el paso de personal ajeno a esta actividad.

- Se realiza las acciones previas antes de la descarga de explosivo como: inspeccionar el área para que todo este en regla, caso contrario por ningún motivo se descargara los explosivos, luego de verificado el área se dará a conocer al personal involucrado todas las especificaciones pertinentes de la zona .

- El orden de este procedimiento no puede ser alterado y ante cualquier duda consultar con el Jefe /supervisor responsable.

- Está totalmente prohibido que personal no capacitado intervenga en la actividad es por ello que cada Manipulador de explosivos debe contar con la acreditación vigente para la manipulación.

SUCAMEC(Superintendencia Nacional de Control de Servicios de Seguridad, Armas, Municiones y Explosivos de Uso Civil).

- El área deberá estar totalmente libre de personas ajenas a la actividad.

- Es importante consultar siempre por riesgos adicionales como las condiciones del entorno (clima) o cambios en las

operaciones con el fin de asegurar el correcto trabajo.

- Verificar antes de la actividad el buen estado de las herramientas y los Equipos de protección personal utilizados, si estos no están en buen estado deberán ser cambiados inmediatamente.

- Revisar la zona antes de realizar los trabajos, para poder identificar todo aquello que pueda causar un daño potencial a la integridad de la persona, de los equipos, al medio ambiente o a la empresa.

(11)

PROCEDIMIENTO

CARGUIO DE EXPLOSIVOS EN EL TALADRO

Página 11 / 11 S-CAN-P-01

Versión: 09

- El personal que interviene en la actividad no debe llevar consigo reloj, celular, llavero, radio portátil.

- Cuando el Taladro está a menos de 1 metro de distancia del filo del Talud, el manipulador de explosivo debe cargar el taladro en una posición frontal hacia el talud.

- Cuando el Taladro está a menos de 1 metro ó próximo al borde del Talud, el personal deberá usar protección anti caídas.

- En caso se produzcan Lluvias con Tormentas eléctricas, el trabajo debe paralizarse.

8. Consideraciones Ambientales.

• Todos los residuos producidos durante estas actividades deben ser desechados en los tachos de la empresa siguiendo la segregación y protocolo de colores.

• Tener en cuenta antes de cada actividad que en la presente área existe la Presencia de polvo, ruido.

Código de colores

Descripción Reaprovechable No Reaprovechable

Papel y cartón Plástico Peligroso

9. Control de Cambios:

Versión Ítems Modificados Propósito/Razones de la Modificación 09 Todos Se modificó al nuevo formato de procedimiento.

Elaborado por: Revisado por: Aprobado por: Fecha de emisión: Fecha de próxima revisión:

Lenin Pari Mamani Jefe de Canteras

Lenin Parí Mamani Jefe de Canteras

Germán Tejada Puerta Superintendente

General CSSA

05/08/2016 05/08/2018
