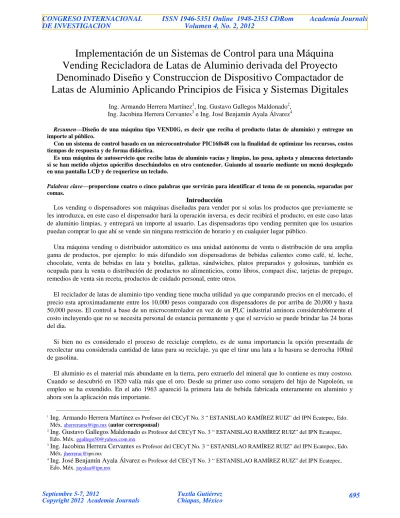

Implementación de un Sistemas de Control para una Máquina

Vending Recicladora de Latas de Aluminio derivada del Proyecto

Denominado Diseño y Construccion de Dispositivo Compactador de

Latas de Aluminio Aplicando Principios de Fisica y Sistemas Digitales

Ing. Armando Herrera Martínez1, Ing. Gustavo Gallegos Maldonado2, Ing. Jacobina Herrera Cervantes3e Ing. José Benjamín Ayala Álvarez4

Resumen—Diseño de una máquina tipo VENDIG, es decir que reciba el producto (latas de aluminio) y entregue un

importe al público.

Con un sistema de control basado en un microcontrolador PIC16f648 con la finalidad de optimizar los recursos, costos tiempos de respuesta y de forma didáctica.

Es una máquina de autoservicio que recibe latas de aluminio vacías y limpias, las pesa, aplasta y almacena detectando si se han metido objetos apócrifos desechándolos en otro contenedor. Guiando al usuario mediante un menú desplegado en una pantalla LCD y de requerirse un teclado.

Palabras clave—proporcione cuatro o cinco palabras que servirán para identificar el tema de su ponencia, separadas por

comas.

Introducción

Los vending o dispensadores son máquinas diseñadas para vender por si solas los productos que previamente se les introduzca, en este caso el dispensador hará la operación inversa, es decir recibirá el producto, en este caso latas de aluminio limpias, y entregará un importe al usuario. Las dispensadoras tipo vending permiten que los usuarios puedan comprar lo que ahí se vende sin ninguna restricción de horario y en cualquier lugar público.

Una máquina vending o distribuidor automático es una unidad autónoma de venta o distribución de una amplia gama de productos, por ejemplo: lo más difundido son dispensadoras de bebidas calientes como café, té, leche, chocolate, venta de bebidas en lata y botellas, galletas, sándwiches, platos preparados y golosinas, también es ocupada para la venta o distribución de productos no alimenticios, como libros, compact disc, tarjetas de prepago, remedios de venta sin receta, productos de cuidado personal, entre otros.

El reciclador de latas de aluminio tipo vending tiene mucha utilidad ya que comparando precios en el mercado, el precio esta aproximadamente entre los 10,000 pesos comparado con dispensadores de por arriba de 20,000 y hasta 50,000 pesos. El control a base de un microcontrolador en vez de un PLC industrial aminora considerablemente el costo incluyendo que no se necesita personal de estancia permanente y que el servicio se puede brindar las 24 horas del dia.

Si bien no es considerado el proceso de reciclaje completo, es de suma importancia la opción presentada de recolectar una considerada cantidad de latas para su reciclaje, ya que el tirar una lata a la basura se derrocha 100ml de gasolina.

El aluminio es el material más abundante en la tierra, pero extraerlo del mineral que lo contiene es muy costoso. Cuando se descubrió en 1820 valía más que el oro. Desde su primer uso como sonajero del hijo de Napoleón, su empleo se ha extendido. En el año 1963 apareció la primera lata de bebida fabricada enteramente en aluminio y ahora son la aplicación más importante.

1_{Ing. Armando Herrera Martínez}_{es Profesor del CECyT No. 3 “ ESTANISLAO RAMÍREZ RUIZ” del IPN Ecatepec, Edo.}

Mé[email protected](autor corresponsal)

2_{Ing. Gustavo Gallegos Maldonado}_{es Profesor del CECyT No. 3 “ ESTANISLAO RAMÍREZ RUIZ” del IPN Ecatepec,}

Edo. Mé[email protected]

3_{Ing. Jacobina Herrera Cervantes}_{es Profesor del CECyT No. 3 “ ESTANISLAO RAMÍREZ RUIZ” del IPN Ecatepec, Edo.}

Mé[email protected]

4_{Ing. José Benjamín Ayala Álvarez}

es Profesor del CECyT No. 3 “ ESTANISLAO RAMÍREZ RUIZ” del IPN Ecatepec, Edo. Mé[email protected]

(2)

Tirar una lata a la calle tarda unos 500 años en desintegrarse. Y si se tiran dos latas de aluminio se están desperdiciando más energía que la que consume diariamente uno de los miles de millones de habitantes de los países pobres.

Tan sólo con el reciclaje de las latas de aluminio, en EE.UU, se ahorraron en electricidad en el año 1988 la cantidad suficiente para abastecer los hogares de la ciudad de Nueva York durante medio año. 11.000 millones de Kw.h.

Los expertos aseguran que se salva suficiente energía reciclando una lata de aluminio como para hacer funcionar un televisor durante 3 horas y media.

Reciclar el aluminio reduce en un 95% la contaminación atmosférica generada durante su fabricación y fabricar aluminio a partir de aluminio reciclado requiere el 90% menos de energía que partir del mineral original.

Si 250 personas reciclaran una lata diariamente, ahorrarían la energía equivalente a una cantidad entre 6.000 y 13.000 litros de gasolina cada año. Llevado a cabo este cálculo con 250.000 personas, se ahorrarían una cantidad de energía de entre 6,6 y 13,2 millones de litros de gasolina.

Si reciclamos se extrae menos cantidad de Bauxita, si consideramos que para producir una tonelada aluminio se necesitan 4.380 kilos de Bauxita y unos 500 Kilos de coque de petróleo que se encuentra en los primeros 3 metros del subsuelo de la selva, así que para sacarla se talan miles de kilómetros de árboles. Esta cifra se reduce hasta un 95% si se utiliza aluminio reciclado.

Las latas de bebidas tienen un peso aproximado de 15 gramos, se necesitan 67 latas para obtener un kilo.

México consume más de 20 millones de latas de acero diariamente. Actualmente, siete de cada diez latas son de aluminio y tres de acero laminado.

En cualquier caso, el reciclaje es una medida imprescindible cuando se ha llegado a la minimización de su uso. Sería deseable disponer de contenedores especiales y que el envase metálico se utilizase únicamente para determinados productos. Desgraciadamente, actualmente se siguen enlatando todo tipo de productos, incluso los alimentarios.

Microcontroladores

Explicado mediante términos sencillos, podemos definir a un microcontrolador como un circuito integrado (chip) que incluye en su interior las tres unidades funcionales de una computadora: CPU, memoria y unidades de E/S, es decir, se trata de una computadora completa en un solo circuito integrado. Aunque por supuesto sus prestaciones son limitadas si las comparamos con las de cualquier ordenador personal, además de dicha integración, su característica principal es su alto nivel de especialización. Si bien los hay del tamaño de un sello de correos, lo normal es que sean incluso más pequeños, ya que, lógicamente, forman parte del dispositivo que controlan.

Los microcontroladores representan la inmensa mayoría de los chips microprocesadores vendidos, sobre un 50% son controladores "simples" y otro son DSP (Digital SignalProcessor, Procesador Digital de Señal), circuitos más especializados. Mientras podemos tener uno o dos microprocesadores de propósito general en casa (dentro del ordenador, claro), probablemente tenemos distribuido entre los electrodomésticos de nuestra casa entre una y dos docenas de microcontroladores. Pueden encontrarse en casi cualquier dispositivo eléctrico como automóviles, lavarropas, hornos microondas, teléfonos, equipos de audio, etc.

Un microcontrolador difiere de un microprocesador de los que estamos acostumbrados a ver (por ejemplo un Athlon o un Pentium), no solo físicamente si no en que es más fácil convertirlo en una “computadora” en funcionamiento, con un mínimo de chips externos de apoyo. La idea es que el chip se coloque en el dispositivo, enganchado a la fuente de energía y de información (por medio de sus puertos de entrada/salida integrados) que necesite, y eso es

(3)

todo. Un microprocesador convencional no le permitirá hacer esto, ya que normalmente requiere que todas estas tareas sean manejadas por otros chips.

Típicamente, un microcontrolador puede disponer de un generador de reloj integrado y una pequeña cantidad de memoria RAM y ROM/EPROM/EEPROM, significando que para hacerlo funcionar, todo lo que se necesita son unos pocos programas de control y un cristal de sincronización.

Los microcontroladores disponen generalmente también de una gran variedad de dispositivos de entrada/salida, como convertidores de analógico a digital, temporizadores, UARTs y buses de interfaz serie especializados, como I2C y CAN, entre otros. Frecuentemente, estos dispositivos integrados pueden ser controlados por instrucciones de procesadores especializados. Los modernos microcontroladores a veces incluyen un lenguaje de programación integrado, como el BASIC que se utiliza bastante con este propósito. En caso de que no dispongan de un intérprete “on-board”, se pueden programar desde el ordenador, usando también alguna versión de Basic, C, Pascal, Assembler u otros dentro de la larga lista de lenguajes disponibles, muchas veces en forma gratuita.

Los microcontroladores negocian la velocidad y la flexibilidad para facilitar su uso. Debido a que se utiliza bastante sitio en el chip para incluir funcionalidad, como los dispositivos de entrada/salida o la memoria que incluye el microcontrolador, se ha de prescindir de cualquier otra circuitería. Incluso en una de las familias más difundidas, solo se dispone de un set de 35 instrucciones básicas.

Tipos de microcontroladores según el fabricante: PIC – Microchip AVR – Atmel Free scale – Motorola Basic Stamp – Paralax COP – National

FPGA – Texas Instruments

Los Microcontroladores en las Áreas de Mayor Uso

1 2 3 4 5

Los Microcontroladores en las Áreas de Mayor Uso

35% Industria informática.

24% Electrodomésticos,

juegos, TV, Video, etc.

18% Sistemas de comunicacion.

15% Industria.

8% Automoción.

Los Microcontroladores en las Áreas de Mayor Uso

35% Industria informática.

24% Electrodomésticos,

juegos, TV, Video, etc.

18% Sistemas de comunicacion.

15% Industria.

(4)

INICIO ¿HAY MONEDAS? ¿CONTENEDOR VACIO? MENSAJE “FUERA DE SERVICIO”

NO

FIN MENSAJE “FURA DE SERVICIO CONTENEDOR LLENO” NO _FIN ¿PRESIÓN DE CILÍNDRO? NO ENCENDER COMPRESORA MENSAJE “ESPERE UN MOMENTO…” MENSAJE “INTRODUZCA UNA LATA” ABRIR COMPUERTA SENSAR LATA PESAR LATA ¿PESO CORRECTO? NO DESECHAR LATA MENSAJE “LATA INCORRECTA” 1

CONTROL DEL COMPACTADOR DE

LATAS DE ALUMINIO.

(5)

1 APLASTAR LATA CNTALATA+1 CNTALATA -> EPROM ¿CONTENEDOR VACIO? NO PAGAR MENSAJE “LO SENTIMOS YA NO INTRODUZCA LATAS” INICIO PAGAR INICIO

(6)

Comentarios Finales

En este trabajo se presenta la posibilidad de controlar y desarrollar una máquina que concentre latas de aluminio en lugares públicos sin el empleo de recursos excesivos y con un alto rendimiento.

Es de resaltar que el uso de microcontroladores en la tarjeta de control reduce significativamente los costos sin arriesgar la calidad de su funcionamiento, dando la pauta para tomar el sistema y aplicarlo en otra máquina de funcionamiento similar sin que involucre un gasto considerable, así como darnos la oportunidad de crecer el proyecto con un mínimo de inversión.

Debido a la forma en cómo se estructuro el proyecto es viable trabajar por separado los bloques de la neumática y los del control, asi como los de la alimentación.

Se ha considerado el uso de un sistema manual que tal vez ahorre un poco mas la energía requerida para que la compresora accione los pistones.

Referencias http://www.biodegradable.com.mx/latas_aluminio.html

Notas Biográficas

El Ing Armando Herrera Martínez es profesor del CENTRO DE ESTUDIOS CIENTÍFICOS Y TECNOLÓGICOS No. 3 “ESTANISLAO RAMÍREZ RUIZ” desde hace diez años, y durante ocho años consecutivos ha participado de manera destacada en concursos nacionales e internacionales de minirobotica, por lo que la programación y el manejo de microcontroladores es basta.

APENDICE

Cuestionario utilizado en la investigación 1. ¿Es considerable el impacto del reciclaje de alunino?

2. ¿Es viable la construcción de una máquina tipo vending para recolección de latas de aluminio?

3. Es viable el uso de microcontroladores para el control de la máquina? 4. Se puede sustituir un PLC por un microcontrolador para el sistema de control?
