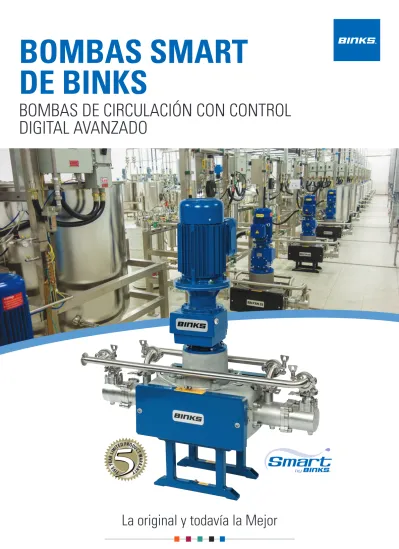

BOMBAS SMART
DE BINKS
BOMBAS DE CIRCULACIÓN CON CONTROL
DIGITAL AVANZADO
Junta de fuelle interna “a prueba de fallos” con indicador de fugas mediante señal de alerta.
TECNOLOGÍA PROBADA
La original y todavía la Mejor
Las bombas Smart de Binks gozan de gran respeto por sus
funciones de ahorro de energía y por su tecnología probada.
Esta es la razón por la ocupan el lugar más predominante en
el fabricante de equipamiento original para automoción más
grandes del mundo e industrias en todo el mundo.
Las bombas Smart de Binks combinan un motor eléctrico de
CA con secciones de fluido dotadas de nuestro accionamiento
recíproco patentado. El resultado es una bomba de circulación
que utiliza una fracción de la energía de las bombas
neumáticas, pero que, sin embargo, maneja las modernas
pinturas sensibles al cizallamiento con guantes de seda.
El diseño de carrera horizontal corta ofrece un empuje idéntico desde ambos pistones, lo que permite un rango de ciclo más amplio (de 10 a 40 ciclos/min) y una mayor flexibilidad del caudal.
Tarjeta Smart Ref. 192800
La tecnología Smart patentada controla el caudal, lo que proporciona material extra únicamente cuando se necesita y, de este modo, reduce el consumo de energía. El motor eléctrico con bajo
consumo de potencia, combinado con el sistema Smart de Binks, permite conseguir un ahorro energético significativo en comparación con las bombas de los sistemas neumáticos convencionales.
Nuevas conexiones acodadas del colector para facilitar las operaciones de configuración e instalación.
El nuevo sistema de lubricación automática proporciona una lubricación automática correcta que dura hasta un año. Cumple los
nuevos requisitos ATEX.
Los racores sanitarios disponibles en todo el mundo garantizan una conexión interior uniforme sin cavidades en las que quede pintura atrapada.
El convertidor de frecuencias de CA elimina la pérdida de energía adicional ocasionada por la conversión a CC.
El nuevo diseño del pistón mejora la dinámica del flujo y la capacidad de enjuague del mismo.
Secciones de fluido horizontales compatibles disolventes y materiales hidrosolubles sensibles al cizallamiento.
Accionamiento recíproco patentado que incorpora un mecanismo de transporte deslizante con leva asimétrica de velocidad constante y entonces sin fluctuaciones en la presión del material.
Nuevos modelos
Smart E2-15 AFP
La nueva bomba Smart especialmente configurada para aplicaciones del sistema “Piggable”.
Smart E2-15 Variador mecánico
Posibilidad de ajustar la velocidad a través de un variador mecánico.
Nuevas características
Estamos introduciendo continuas mejoras en nuestras bombas Smart de
Binks y nuestros modelos más recientes presentan nuevas características
que tienen por objeto aumentar el rendimiento, acortar la duración de las operaciones de mantenimiento y cumplir los últimos requisitos ATEX.
La nueva pieza moldeada principal ofrece un acceso más sencillo al
sistema de transporte y a la leva para que las paradas de mantenimiento requiera menos tiempo.
El nuevo diseño del pistón mejora la dinámica del flujo y evita que la
pintura quede atrapada, lo facilita las operaciones de enjuague y limpieza más fáciles y, además, reduce los intervalos de mantenimiento.
Nuevo sistema de lubricación automática para garantizar la lubricación
correcta y cumplir los nuevos requisitos ATEX. Ofrece una lubricación de transporte durante hasta un año.
Las nuevas conexiones acodadas del colector pueden invertirse para
adaptarse a la configuración y la orientación de la instalación.
Características de las bombas Smart de Binks
Ahorros de energía significativos: el accionamiento eléctrico conectado
a un control Smart permite conseguir ahorros significativos en cuanto a costes y energía en comparación con las bombas neumáticas.
Accionamiento recíproco patentado: reduce a un mínimo las fluctuaciones en la presión, sin que se necesite una cámara de compensación.
Caudal y presión idénticos desde las dos carreras, lo que ofrece una presión de suministro constante.
Control del caudal mediante el convertidor de frecuencias de CA. Controlable de forma continua dentro del rango de 10 a 40 ciclos por minuto.
Juntas del pistón larga vida útil lubricadas mediante pintura a ambos lados, lo que aumenta la duración de la junta y garantiza que no quedan fugas al final de la vida útil de la junta.
Los asientos de bola de carburo de tungsteno y los pistones con
revestimiento de cerámica garantizan una larga vida de trabajo, incluso
cuando se bombean materiales agresivos a abrasivos.
Las juntas de fuelle de PTFE eliminan la necesidad de lubricar la empaquetadura, algo esencial cuando se bombean materiales sensibles a la luz (UV) y catalizadores.
Selección del modo operativo: modo de flujo simple o modo de “control de presión” automático para lograr un máximo ahorro energético SMART.
Racores fluido: las conexiones sanitarias de entrada y salida garantizan que no quedan cavidades con pintura atrapada en la válvula ni en las juntas del colector.
FIABILIDAD VALIDADA
AHORRO ENERGÉTICO SMART
Notable ahorro energético en comparación con las
bombas neumáticas
6.00 kW 5.00 kW 4.00 kW 3.00 kW 2.00 kW 1.00 kW 0.00 kW 2 4 6 8 10 12 14 16 18 20Comparación directa E2-30 vs. Maple 30
Presión de la bomba (Bar)
15 Ciclos/Min 11 L/Min 40 Ciclos/Min 30 L/Min 15 Ciclos/Min 11 L/Min 40 Ciclos/Min 30 L/Min
El sistema Smart de Binks
El control digital consigue una mayor eficiencia energética
Gracias a su diseño patentado, las bombas Smart de Binks son
considerablemente más eficientes que las bombas eléctricas de
la competencia. Con todo, cuando se usan con nuestro pionero
sistema Smart de Binks, es posible conseguir ahorros aún más
importantes en los costes de funcionamiento.*
El sistema Smart de Binks garantiza que el material se entrega
en el punto de aplicación únicamente cuando se necesita, lo
que reduce radicalmente el consumo de energía y pintura. El
sistema Smart de Binks controla el momento en el que la cabina
de pulverización se encuentra en el modo de funcionamiento de
bucle cerrado y aumenta la presión y el flujo de material para
adaptarse a las demandas concretas. Al regresar al modo de
bucle abierto, el sistema Smart disminuye la velocidad de la
bomba para mantener los requisitos mínimos de presión y caudal.
El controlador de tarjeta Smart puede crear una interfaz continua
con todas las aplicaciones de software de control mediante PLC
más importantes. Además, utilizando salidas ModBus, puede
conectarse con PLC de Siemens, Alan Bradley y Mitsubishi.
Ahorro de costes adicional gracias al control
Smart de Binks
Suministra pintura a la presión y al caudal requeridos
únicamente cuando se necesitan.
Ahorro adicional en los costes de funcionamiento de la bomba.
Vida útil más larga y menor desgaste en las piezas consumibles.
Ahorro potencial de pintura gracias a la reducción del
cizallamiento.
El sistema Smart puede controlar una sola bomba o varias
bombas al mismo tiempo.
El control Smart permite monitorizar la duración de la bomba
y proporciona información útil para planificar las labores de
mantenimiento.
Ahorro de costes típico gracias a las bombas
Smart de Binks
Reduce el uso de un costoso sistema de aire comprimido.
Menor consumo de potencia: reducción de los costes de
funcionamiento.
Reducción de la velocidad y de la presión de la bomba durante
las horas en las que no hay producción, lo que se traduce en
una vida útil más larga.
No hay pérdida de potencia al realizar la conversión
de CA a CC.
Las bombas Smart de Binks
logran un rendimiento
operativo óptimo con unos
gastos de funcionamiento
considerablemente inferiores
a los de las bombas
convencionales neumáticas.
Las pruebas comparativas
efectuadas en comparación
con secciones de fluido
similares accionados
neumáticamente han
demostrado un ahorro
energético considerable.
La tarjeta Smart de Binks
ahorra energía, pues controla la velocidad de la bomba y el caudal del material.
Las bombas Smart de Binks son famosas por su entrega de
material uniforme y a un bajo nivel de impulsos. El diseño
patentado de Binks elimina prácticamente las fluctuaciones
de presión, lo que garantiza una aplicación del material sin
impulsos.
El accionamiento recíproco tiene en su punto central una leva
asimétrica de velocidad constante. El perfil con ingeniería
esencial de la leva hace que los dos pistones actúen juntos
durante un breve período de tiempo en el momento del
cambio, lo que permite lograr un flujo continuo y uniforme con
fluctuaciones de presión imperceptibles.
La configuración horizontal de la sección de fluidos ofrece
un empuje idéntico en cada una de las carreras, lo que logra
un caudal constante y controlable. Todos estos elementos
se combinan para ofrecer un caudal homogéneo de material
y, así, eliminar la necesidad de utilizar una cámara de
compensación.
EL MOVIMIENTO MÁS SILENCIOSO EN LA SALA DE MEZCLA
El diseño patentado elimina prácticamente los impulsos de presión del fluido
PRESIÓN
PRESIÓN
BOMBA SMART DE BINKS
COMPETENCIA
Presión fluido en salida de la bomba
Leva asimétrica de velocidad constante
PRESIÓN
PRESIÓN
BOMBA SMART DE BINKS
NUESTRA FAMOSA GAMA DE BOMBAS SMART
Con reconocimiento y respeto en todo el mundo
Denominación E2 - 15 Bomba Smart E2 - 15 Bomba Smart con variador mecánico E2-15 AFP Bomba Smart “easi flush”
Referencia 104017 104126 104125
Carrera nominal de la bomba 50 mm (1.97 ins) 50 mm (1.97 ins) 50 mm (1.97 ins)
Presión fluido máx. 20 bar (290 psi) 20 bar (290 psi) 20 bar (290 psi)
Caudal nominal/ciclo 0.375 litros (0.10 US gall) 0.375 litros (0.10 US gall) 0.375 litros (0.10 US gall) Caudal @ 20 Hz (10 ciclos/min) 3.75 litros / min (1.0 US gall / min) 3.75 litros / min (1.0 US gall / min) 3.75 litros / min (1.0 US gall / min) Caudal @ 80 Hz (40 ciclos/min) 15.0 litros / min (4.0 US gall / min) 15.0 litros / min (4.0 US gall / min) 15.0 litros / min (4.0 US gall / min)
Presión entrada máx. 2 Bar (29 psi) 2 Bar (29 psi) 7 Bar (100 psi)
Racor entrada/salida fluido 1” racor sanitario 1” racor sanitario 1” racor sanitario
Cantidad aceite de la caja de engranajes
1.7 litros ( 0.45 US gall) 1.7 litros ( 0.45 US gall) 1.7 litros ( 0.45 US gall) (aceite mineral EP ISO VG 220)
0.75 kW 4 Polos 1400 rpm 0.75 kW 4 Polos 1400 rpm 0.75 kW 4 Polos 1400 rpm Motor eléctrico asíncrono CA 400V 3PH 0.75 kW @ 50Hz EEx d 11B T4 400V 3PH 0.75 kW @ 50Hz EEx d 11B T4 400V 3PH 0.75 kW @ 50Hz EEx d 11B T4 Peso total de la bomba (incl. motor eléctrico) 78 Kg (172 lb) 92 Kg (202 lbs) 80 Kg (176 lb)
Accesorios 192800 - Tarjeta Smart
PRV22-U-10 - Válvula de descarga de presión - 1” sanitario (E2-15) PRV22-U-15 - Válvula de descarga de presión - 1 1/2 “sanitario (E2-30, E2-40, E2-60)
192547 - Sensor de presión (0-25 bar) 502144 - Presostato 2 - 40 bar
192720 - Sensor del colector 502501 - Caja de mando del regulador 192206 - 1’’ Racor junta sanitaria (E2-15), 192008 - 1 1/2” Racor junta sanitaria (E2-30, E2-40, E2-60)
192009 - 1’’ Racor sanitario
E2 - 30 Bomba Smart E2 - 40 Bomba Smart E2 - 60 Bomba Smart E4 - 60 Bomba Smart
107071 107093 104085 107070
50 mm (1.97 ins) 50 mm (1.97 ins) 60 mm (2.362 ins) 50 mm (1.97 ins)
20.7 bar (300 psi) 16 bar (232 psi) 16 bar (232 psi) 20 bar (290 psi)
0.75 litros (0.20 US gall) 1.00 litros (0.26 US gall) 1.50 litros (0.4 US gall) 1.50 litros (0.4 US gall) 7.5 litros / min (2.0 US gall / min) 10 litros / min (2.64 US gall / min) 15.0 litros / min (4.0 US gall / min) 15.0 litros / min (4.0 US gall / min) 30.0 litros / min (8.0 US gall / min) 40.0 litros / min (10.6 US gall / min) 60.0 litros / min (16.0 US gall / min) 60.0 litros / min (16.0 US gall / min)
2 Bar (29 psi) 2 Bar (29 psi) 2 Bar (29 psi) 2 Bar (29 psi)
1 1/2” racor sanitario 1 1/2” racor sanitario 1 1/2” racor sanitario 2” racor sanitario 3.70 litros (0.90 US gall) 3.70 litros (0.90 US gall) 7.0 litros (1.85 US gall) 7.0 litros (1.85 US gall) 1.5kW 4 Polos 1400 rpm 90L 1.5kW 4 Polos 1400 rpm 90L 3.0 kW 4 Polos 1400 rpm 100L Frame 3.0 kW 4 Polos 1400 rpm 100L Frame 400V 3PH 1.5 kW @ 50Hz EEx d 11B T4 400V 3PH 1.5 kW @ 50Hz EEx d 11B T4 400V 3PH 3 kW @ 50HZ EEx d 11B T3 400V 3PH 3 kW @ 50HZ EEx d 11B T3
E2 - 30 Bomba Smart E2 - 40 Bomba Smart E2 - 60 Bomba Smart E4 - 60 Bomba Smart 107071 107093 104085 107070
50 mm (1.97 ins) 50 mm (1.97 ins) 60 mm (2.362 ins) 50 mm (1.97 ins)
20.7 bar (300 psi) 16 bar (232 psi) 16 bar (232 psi) 20 bar (290 psi)
0.75 litros (0.20 US gall) 1.00 litros (0.26 US gall) 1.50 litros (0.4 US gall) 1.50 litros (0.4 US gall) 7.5 litros / min (2.0 US gall / min) 10 litros / min (2.64 US gall / min) 15.0 litros / min (4.0 US gall / min) 15.0 litros / min (4.0 US gall / min) 30.0 litros / min (8.0 US gall / min) 40.0 litros / min (10.6 US gall / min) 60.0 litros / min (16.0 US gall / min) 60.0 litros / min (16.0 US gall / min)
2 Bar (29 psi) 2 Bar (29 psi) 2 Bar (29 psi) 2 Bar (29 psi)
1 1/2” racor sanitario 1 1/2” racor sanitario 1 1/2” racor sanitario 2” racor sanitario 3.70 litros (0.90 US gall) 3.70 litros (0.90 US gall) 7.0 litros (1.85 US gall) 7.0 litros (1.85 US gall) 1.5kW 4 Polos 1400 rpm 90L 1.5kW 4 Polos 1400 rpm 90L 3.0 kW 4 Polos 1400 rpm 100L Frame 3.0 kW 4 Polos 1400 rpm 100L Frame 400V 3PH 1.5 kW @ 50Hz EEx d 11B T4 400V 3PH 1.5 kW @ 50Hz EEx d 11B T4 400V 3PH 3 kW @ 50HZ EEx d 11B T3 400V 3PH 3 kW @ 50HZ EEx d 11B T3
SOLUCIONES DE ACABADO PARA EL MERCADO MUNDIAL
Carlisle Fluid Technologies es una organización mundial concentrada en nuestros clientes dentro del sector de aplicaciones de acabado y recubrimientos. Desarrollamos, fabricamos y comercializamos sistemas y equipamientos de alta calidad que manejan y aplican pinturas, recubrimientos y materiales industriales en diversas superficies.
El grupo Carlisle Fluid Technologies incluye cinco marcas famosas en todo el mundo: DeVilbiss, Ransburg, MS, BGK y Binks.
Binks garantiza al cliente final que los productos de la gama de las bombas eléctricas de Binks no fallarán sus componentes y funcionamiento de los mismos en un plazo de 5 años desde la fecha de envío. Esta garantía no cubre las piezas sujetas a desgaste habituales.
