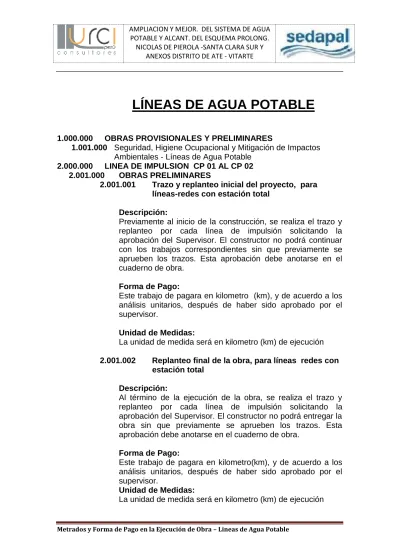

Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
LÍNEAS DE AGUA POTABLE
1.000.000 OBRAS PROVISIONALES Y PRELIMINARES
1.001.000 Seguridad, Higiene Ocupacional y Mitigación de Impactos
Ambientales - Líneas de Agua Potable
2.000.000 LINEA DE IMPULSION CP 01 AL CP 02
2.001.000 OBRAS PRELIMINARES
2.001.001 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total
Descripción:
Previamente al inicio de la construcción, se realiza el trazo y replanteo por cada línea de impulsión solicitando la aprobación del Supervisor. El constructor no podrá continuar con los trabajos correspondientes sin que previamente se aprueben los trazos. Esta aprobación debe anotarse en el cuaderno de obra.
Forma de Pago:
Este trabajo de pagara en kilometro (km), y de acuerdo a los análisis unitarios, después de haber sido aprobado por el supervisor.
Unidad de Medidas:
La unidad de medida será en kilometro (km) de ejecución
2.001.002 Replanteo final de la obra, para líneas redes con estación total
Descripción:
Al término de la ejecución de la obra, se realiza el trazo y replanteo por cada línea de impulsión solicitando la aprobación del Supervisor. El constructor no podrá entregar la obra sin que previamente se aprueben los trazos. Esta aprobación debe anotarse en el cuaderno de obra.
Forma de Pago:
Este trabajo de pagara en kilometro(km), y de acuerdo a los análisis unitarios, después de haber sido aprobado por el supervisor.
Unidad de Medidas:
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.001.003 Riego de zona de trabajo para mitigar la contaminación - polvo (Incl. Costo de agua y transporte Surtidor a obra )
Descripción:
El trabajo a realizar bajo esta partida de contrato, comprende el suministro de toda la mano de obra, equipos y servicios necesarios, para el riego de las zonas donde se realizan los trabajos de instalación de tuberías; para lo cual se utilizará camión cisterna con mecanismo de riego horizontal.
El trabajo a realizar comprende en regar los lugares de trabajo y el camión deberá abastecerse de un lugar apropiado que en ningún caso serán aguas residuales crudas a excepción que sean tratadas en lagunas secundarias.
Unidad de Medida:
Se medirá y pagará por “metro lineal” el riego de zona de trabajo correspondiente porcentaje de avance.
Forma de Pago:
El pago por el reigo de zona de trabajo para mitigar la contaminación – polvo será según lo indicado en la medición o según el porcentaje de avance y se hará de acuerdo al precio estipulado en la partida del presupuesto.
2.001.004 Cerco de malla HDP de 1 m altura para límite de seguridad de obra
Descripción:
Esta partida de contrato se refiere al suministro, colocación y retiro cerco de malla HDP de 1 m de altura para la prevención de accidentes, para el corte o restricción del tránsito peatonal y vehicular, tanto de día como de noche. Se toma como referencia Especificaciones Técnicas y cartilla de Señalización de SEDAPAL.
Esta malla será colocada a los dos lados de la zanja de excavación.
Unidad de Medida:
La unidad de medida de esta partida en el metro lineal.
Forma de Pago:
El pago por concepto de cerco de malla HDP será de acuerdo al precio estipulado para esta partida.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.001.005 Puente de madera para pase peatonal sobre zanja s/d (prov. durante obra)
Descripción:
El análisis considera los gastos de colocación, mantenimiento durante el período de ejecución de la obra y retiro de elementos (madera, perfiles metálicos, etc.), los que tendrán que ser móviles para ser empleados en su debida oportunidad. Los pases peatonales, serán colocados en zonas estratégicas y de acuerdo a la evaluación de la Supervisión.
Unidad de Medida:
Esta partida está cuantificada por unidad.
Forma de Pago:
El pago por concepto de puente de madera para pase peatonal será el precio estipulado para esta partida.
2.001.006 Puente de madera para pase vehicular sobre zanja s/d (prov. durante obra)
Descripción:
El análisis considera los gastos de colocación, mantenimiento durante el período de ejecución de la obra y retiro de elementos (madera, perfiles metálicos, etc.), los que tendrán que ser móviles para ser empleados en su debida oportunidad. Los pases vehiculares, serán colocados en zonas estratégicas y de acuerdo a la evaluación de la Supervisión.
Unidad de Medida:
Esta partida está cuantificada por unidad.
Forma de Pago:
El pago por concepto de puente de madera para pase vehicular será el precio estipulado para esta partida.
2.001.007 Cinta plástica señalizadora para límite de seguridad de obra
Descripción:
Esta partida de contrato se refiere al suministro, colocación y retiro cerco de cintas plásticas para la prevención de accidentes, para el corte o restricción del tránsito peatonal y
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable vehicular, tanto de día como de noche. Se toma como
referencia Especificaciones Técnicas y cartilla de Señalización de SEDAPAL.
La cinta será colocada a los dos lados de la zanja de excavación.
Unidad de Medida:
La unidad de medida de esta partida en el metro lineal.
Forma de Pago:
El pago por concepto de cerco de cintas plásticas será de acuerdo al precio estipulado para esta partida.
2.001.008 Protección de cable eléctrico de media 2.001.009 Protección de cables telefónicos
Descripción:
El trabajo a realizar bajo estas partidas de contrato, comprende el suministro de toda la mano de obra, materiales, equipos y servicios para el cuidado y protección de postes existentes de alumbrado y teléfono, que interfieren o cruzan al momento de la ejecución de las obras, tal como ha sido indicado en los planos y en las especificaciones u ordenado en forma escrita por el Supervisor.
El CONTRATISTA debe presentar para la aprobación del supervisor y previo a la ejecución del trabajo, su propuesta y diseño detallado de protección de postes existentes.
Unidad de Medida:
Se medirá y pagará por unidad.
Forma de Pago:
El pago por protección de postes existentes se hará según lo indicado en la medición y de acuerdo al precio estipulado en la partida del presupuesto.
2.002.000 MOVIMIENTO DE TIERRAS
2.002.001 Excavac. Zanja (máq.) p/tub. Terr-normal DN 100 - 150 de 1,01 m a 1,25 m prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para la excavación de zanjas en terreno normal con maquinaria a profundidades de
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable hasta 1.25 m, para la colocación de tuberías de 100 a
150mm
Los trabajos a realizar comprende la excavación de zanja en terreno normal, así como los requerimientos de permisos y derechos de vía necesarios, que no están incluidas bajo otras Partidas.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de excavación de zanja.
Forma de Pago:
El pago por la excavación de las zanjas será según lo indicado en la medición y según el porcentaje de avance de la partida comprobable hasta los 1.25 m de profundidad. Se hará de acuerdo al precio estipulado en el presupuesto.
2.002.002 Excav. Zanja (máq.) p/tub. T-Semirocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para la excavación de zanjas en terreno semirocoso con maquinaria a profundidades de hasta 1.25 m, para la colocación de tuberías de 100 a 150mm
Los trabajos a realizar comprende la excavación de zanja en terreno semiroca, así como los requerimientos de permisos y derechos de vía necesarios, que no están incluidas bajo otras Partidas.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de excavación de zanja.
Forma de Pago:
El pago por la excavación de las zanjas será según lo indicado en la medición y según el porcentaje de avance de la partida comprobable hasta los 1.25 m de profundidad. Se hará de acuerdo al precio estipulado en el presupuesto.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.002.003 Excavación zanja (s/exp) p/tub. T-rocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para la excavación de zanjas en terreno rocoso con maquinaria a profundidades de hasta 1.25 m, para la colocación de tuberías de 100 a 150mm
Los trabajos a realizar comprende la excavación de zanja en terreno rocoso, así como los requerimientos de permisos y derechos de vía necesarios, que no están incluidas bajo otras Partidas.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de excavación de zanja.
Forma de Pago:
El pago por la excavación de las zanjas será según lo indicado en la medición y según el porcentaje de avance de la partida comprobable hasta los 1.25 m de profundidad. Se hará de acuerdo al precio estipulado en el presupuesto.
2.002.004 Refine y nivel de zanja terr-normal para tub. DN 100 - 150 para toda profund.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para el refine y nivelación de zanjas en terreno normal y comprende el mejoramiento de las salientes de las paredes y fondo de zanja para las tuberías de DN 100 a 150mm tal como ha sido indicado en los planos y en las especificaciones técnicas del Expediente.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de refine y nivelación y de acuerdo a lo señalado en el metrado y lo estipulado en esta partida del presupuesto.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable El pago establecido será según lo indicado en la
medición y de acuerdo al avance mensurable en campo y se hará de acuerdo al precio estipulado en el presupuesto.
2.002.005 Refine y nivel de zanja t-Semirocoso p/ tub. DN 100 - 150 para toda profund.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para el refine y nivelación de zanjas en terreno semiroca y comprende el mejoramiento de las salientes de las paredes y fondo de zanja para las tuberías de DN 100 a 150mm tal como ha sido indicado en los planos y en las especificaciones técnicas del Expediente.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de refine y nivelación y de acuerdo a lo señalado en el metrado y lo estipulado en esta partida del presupuesto.
Forma de Pago:
El pago establecido será según lo indicado en la medición y de acuerdo al avance mensurable en campo y se hará de acuerdo al precio estipulado en el presupuesto.
2.002.006 Refine y nivel de zanja terr-rocoso p/ tub. DN 100 - 150 para toda profund.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para el refine y nivelación de zanjas en terreno rocoso y comprende el mejoramiento de las salientes de las paredes y fondo de zanja para las tuberías de DN 100 a 150mm tal como ha sido indicado en los planos y en las especificaciones técnicas del Expediente.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de refine y nivelación y de acuerdo a lo señalado en el metrado y lo estipulado en esta partida del presupuesto.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
Forma de Pago:
El pago establecido será según lo indicado en la medición y de acuerdo al avance mensurable en campo y se hará de acuerdo al precio estipulado en el presupuesto.
2.002.007 Relleno comp.zanja(pulso) p/tub t-normal DN 100 - 150 de 1,01 m a 1,25 m prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para el relleno compactado de zanjas en terreno normal el cual incluye la preparación de la cama de 0.10m y el recubrimiento, hasta 0.30 m del lomo del tubo, con material consistente en material seleccionado zarandeado de la zona alrededor de la tubería, de acuerdo a lo establecido en los planos. El trabajo a realizar comprende la colocación del material seleccionado de la zona como “cama” y alrededor de la tubería manteniendo constante la misma altura a ambos lados del tubo hasta alcanzar los 0.30mt, como mínimo, por encima del lomo del tubo; en este primer relleno se usará para el acomodamiento equipo manual. Para el segundo relleno se proseguirá el relleno en capas de 0.15mt de espesor terminado y compactado con equipo mecánico.
El grado de compactación del segundo relleno sea igual o mayor a 95% de la máxima densidad seca del Próctor Modificado ASTM D 698 o AASHTO T-180.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de relleno efectuado.
Forma de Pago:
El pago de esta partida se efectuará de acuerdo a la unidad de medida y al avance de los trabajos
2.002.008 Relleno comp.zanja(pul) p/tub t-Semirroca DN 100 - 150 de 1,01 m a 1,25 m prof.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable El trabajo a realizar bajo estas Partidas, comprende el
suministro de toda la mano de obra, materiales, equipos y servicios, para el relleno compactado de zanjas en terreno semirocoso el cual incluye la preparación de la cama de 0.10m y el recubrimiento, hasta 0.30 m del lomo del tubo, con material consistente en material seleccionado zarandeado de la zona alrededor de la tubería, de acuerdo a lo establecido en los planos.
El trabajo a realizar comprende la colocación del material seleccionado de la zona como “cama” y alrededor de la tubería manteniendo constante la misma altura a ambos lados del tubo hasta alcanzar los 0.30mt, como mínimo, por encima del lomo del tubo; en este primer relleno se usará para el acomodamiento equipo manual. Para el segundo relleno se proseguirá el relleno en capas de 0.15mt de espesor terminado y compactado con equipo mecánico.
El grado de compactación del segundo relleno sea igual o mayor a 95% de la máxima densidad seca del Próctor Modificado ASTM D 698 o AASHTO T-180.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de relleno efectuado.
Forma de Pago:
El pago de esta partida se efectuará de acuerdo a la unidad de medida y al avance de los trabajos
2.002.009 Relleno comp.zanja(pulso)p/tub t-rocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para el relleno compactado de zanjas en terreno rocoso el cual incluye la preparación de la cama de 0.10m y el recubrimiento, hasta 0.30 m del lomo del tubo, con material consistente en material seleccionado zarandeado de la zona alrededor de la tubería, de acuerdo a lo establecido en los planos.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable El trabajo a realizar comprende la colocación del
material seleccionado de la zona como “cama” y alrededor de la tubería manteniendo constante la misma altura a ambos lados del tubo hasta alcanzar los 0.30mt, como mínimo, por encima del lomo del tubo; en este primer relleno se usará para el acomodamiento equipo manual. Para el segundo relleno se proseguirá el relleno en capas de 0.15mt de espesor terminado y compactado con equipo mecánico.
El grado de compactación del segundo relleno sea igual o mayor a 95% de la máxima densidad seca del Próctor Modificado ASTM D 698 o AASHTO T-180.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de relleno efectuado.
Forma de Pago:
El pago de esta partida se efectuará de acuerdo a la unidad de medida y al avance de los trabajos
2.002.0010 Elimin. Desmonte (carg+v) t-normal D=20km p/tub. DN 100 - 150 para toda prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para la eliminación de desmonte con cargador frontal y volquete para una máxima distancia de 10km, para tuberías de DN 100 a 150mm de diámetro y para profundidad hasta 1.25m, tal como ha sido indicado en los planos y en las especificaciones.
El trabajo a realizar comprende la carga del desmonte al vehículo, su transporte y descarga en los lugares permitidos para la acumulación del material sobrante, proveniente del exceso de material producto de la excavación de zanja. También considera el regreso de los vehículos a su puesto de origen.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de zanja sin desmonte a sus lados.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
Forma de Pago:
El pago por la eliminación de desmonte será según lo indicado en la medición y según el avance de la partida mensurable en campo y se hará de acuerdo al precio estipulado en la partida del presupuesto.
2.002.0011 Elimin. Desmonte (c+v) t-Semirroca D=20km p/tub. DN 100 - 150 para toda prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para la eliminación de desmonte con cargador frontal y volquete para una máxima distancia de 10km, para tuberías de DN 100 a 150mm de diámetro y para profundidad hasta 1.25m, tal como ha sido indicado en los planos y en las especificaciones.
El trabajo a realizar comprende la carga del desmonte al vehículo, su transporte y descarga en los lugares permitidos para la acumulación del material sobrante, proveniente del exceso de material producto de la excavación de zanja. También considera el regreso de los vehículos a su puesto de origen.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de zanja sin desmonte a sus lados.
Forma de Pago:
El pago por la eliminación de desmonte será según lo indicado en la medición y según el avance de la partida mensurable en campo y se hará de acuerdo al precio estipulado en la partida del presupuesto.
2.002.0012 Elimin. Desmonte (carg+v) t-rocoso D=20km p/tub DN 100 - 150 de 1,01 m a 1,25 m
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para la eliminación de desmonte con cargador frontal y volquete para una máxima distancia de 10km, para tuberías de DN 100 a 150mm de diámetro y para profundidad hasta 1.25m, tal como ha sido indicado en los planos y en las especificaciones.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable El trabajo a realizar comprende la carga del desmonte
al vehículo, su transporte y descarga en los lugares permitidos para la acumulación del material sobrante, proveniente del exceso de material producto de la excavación de zanja. También considera el regreso de los vehículos a su puesto de origen.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de zanja sin desmonte a sus lados.
Forma de Pago:
El pago por la eliminación de desmonte será según lo indicado en la medición y según el avance de la partida mensurable en campo y se hará de acuerdo al precio estipulado en la partida del presupuesto
2.003.000 TUBERIAS
2.003.001 Tubería de hierro dúctil K-9 DN 150 incluye anillo + 1% de desperdicio
Descripción:
La partida comprende el suministro en Obra de las Tuberías de Fierro Fundido Dúctil (HD) de clase k-9, fabricadas de acuerdo a la Norma Técnica Peruana ISO-4422 La unión será del tipo espiga y campana.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de tubería suministrada.
Forma de Pago:
El pago por suministro de tuberías será según lo indicado en la medición y puesto en almacén.
2.003.002 Instalación de tubería de hierro dúctil DN 150 incluye prueba hidráulica
Descripción:
El trabajo a realizar bajo estas Partidas comprende la instalación de tubería, el suministro de mano de obra, materiales, equipos y servicios necesarios, junto con todos los trabajos complementarios correspondientes, indicados en los planos correspondientes y en las
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable especificaciones u ordenados en forma escrita por el
supervisor.
El trabajo a realizar comprende el acarreo a borde de zanja, bajada, tendido, nivelación y ensamblaje de la tubería, protección contra ingreso de animales u objetos.
Las pruebas de las líneas de impulsión a efectuarse por tramo son las siguientes:
Prueba hidráulica a zanja abierta:
La presión de prueba a zanja abierta, será de 3 veces de la presión de servicio proyectada para la tubería.
Antes de procederse a llenar las líneas, de agua, a probar, sus accesorios deberán estar anclados, lo mismo que efectuado su primer relleno compactado, debiendo quedar solo al descubierto todas sus uniones.
La línea permanecerá llena de agua por un periodo mínimo de 24 horas, para proceder a iniciar la prueba.
El tiempo mínimo de de duración de la prueba será de dos (2) horas debiendo la línea de agua permanecer durante este tiempo bajo la presión de prueba.
Prueba hidráulica a zanja con relleno compactado y desinfección :
No se autorizará realizar la prueba a zanja con relleno compactado, si previamente la línea no haya cumplido satisfactoriamente la prueba a zanja abierta.
La línea permanecerá llena de agua por un periodo mínimo de 24 horas, para proceder a iniciar las pruebas a zanja con relleno compactado.
El tiempo mínimo de duración de la prueba a zanja con relleno compactado será de una (1) hora, debiendo la línea de agua permanecer durante este tiempo bajo la presión de prueba.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.003.003 Protección tuberia de 150 mm ho. ductil c/manga de polietileno HD
Descripción:
En partida consiste en la protección altamente efectiva y conómica. La protección en contra de la corrosión proporcionada por la manga de polietileno es diferente en varias maneras y no deberá de confundirse con recubrimientos que se aplican directamente al cuerpo del tubo.
La manga de polietileno se coloca en el tubo al momento de instalarlo en la zanja, se minimizan daños debidos al transporte ó al manejo del tubo.
El ambiente uniforme creado al forrar el tubo con la manga puede llenarse de agua del suelo. El agua que se mete dentro del tubo de polietileno inicialmente puede activar las características del suelo y la corrosión se inicia, pero dentro de un período de tiempo corto, la oxidación inicial termina con el oxígeno disponible dentro del agua y otras reacciones electroquímicas se completan hasta alcanzar un estado de equilibrio químico.
La manga de polietileno ha usar en esta obra es de 8 micras para proteger la tuberia de hierro ductil.
Unidad de Medida:
Se medirá y pagara por metro lineal “ml” de acuerdo a la avance de la colocación de la tuberia.
Forma de Pago:
El pago por la protección de tuberia con Manga de Polietileno será por metro lineal según lo indicado en los análisis unitarios.
2.004.000 ACCESORIOS
2.004.001 Codo hierro dúctil de 11.25° (1/32) 2 enchufes estandar DN 150
2.004.002 Codo hierro dúctil de 22.5° (1/16) 2 enchufes estandar DN 150
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.004.003 Codo hierro dúctil de 45° (1/8) 2 enchufes estandar DN 150
Descripción:
Estas partidas consisten en el suministro de los accesorios hidráulicos para el funcionamiento de la línea tales como codos, tee, reducciones, etc.
Unidad de Medida:
Se medirá y pagara por “unidad” suministrada en toda la tubería instalada.
Forma de Pago:
El pago por suministro de accesorios será según lo indicado en la medición y puesto en almacén.
2.004.004 Instalación de accesorios de ho. dúctil DN 100 - 150
Descripción:
Esta partida consiste en la instalación de los accesorios hidráulicos para el funcionamiento de la cámara tales como codos, tee, reducciones, etc.
Unidad de Medida:
Se medirá y pagara por “unidad” instalada en toda la tubería.
Forma de Pago:
El pago por suministro de accesorios será según lo indicado en la medición y puesto en almacén.
2.004.005 Concreto f’c 175 kg/cm2 para anclajes de accesorios DN 100 - 150
Descripción:
Son elementos de apoyo aislados de forma cúbica, cuya función es mantener estable las instalaciones hidráulicas.
Unidad de medida y forma de pago
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.005.000 VALVULA DE PURGA 100MM, (VP-01,02 y 03)
2.005.001 Válvula de purga DN 100 compuerta tipo bridada de hierro dúctil c/elastómero
Descripción:
Las Válvulas de purga- compuerta son utilizadas para interrumpir el flujo en las líneas de agua potable, funcionando básicamente en posición abierta o cerrada.
El cuerpo es de Hierro fundido dúctil con conexión bridada, la compuerta de hierro fundido dúctil está totalmente revestida con elastómero EPDM.
El vástago es de acero inoxidable laminado en frio. Posee un recubrimiento con pintura epoxica al horno de 150 micras de espesor, con volante.
La compuerta de esta válvula al ser elastómero, permite que selle siempre, no importando la suciedad que lleve el agua.
Dado el diseño del cuerpo de la válvula, esta debería utilizarse en diámetros pequeños donde son más competitivos.
Al poseer un elastómero contra metal además de paso recto, sin canal de estanque que contribuye a la acumulación de residuos, siempre logra un sellado estanco.
Al ser fundición dúctil recubierta en epoxi polvo, reduce incrustaciones, además de darle más resistencia mecánica y flexibilidad.
Unidad de medida y forma de pago.
Esta se encontrara dada por unidad de válvula.
2.005.002 Suministro instalación hidráulica para válvula de purga DN 100 en línea DN 150
Descripción:
Esta partida consiste en el suministro de todos los accesorios que lleva al funcionamiento de las válvulas
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable tales como codos, pernos, acoplex, unión
empaquetaduras, tee, reducciones, pintura y arenado de cada uno.
Unidad de Medida:
Se medida será por unidad de válvula “unidad” .
Forma de Pago:
El pago por suministro e instalación hidráulica por válvula de purga será según lo indica en la medición de análisis unitarios.
2.005.003 Montaje de válvula de purga DN 100 e instalación hidráulica
Descripción:
Esta partida consiste en la instalación de los accesorios hidráulicos para el funcionamiento de la válvulas de purga tales como codos, pernos, acoplex, unión empaquetaduras, tee, reducciones, pintura y arenado de cada uno.
Unidad de Medida:
Se medirá y pagara por “unidad” instalada en cada válvula.
Forma de Pago:
El pago por el montaje de la válvula será según lo indicado en la medición de los análisis unitarios.
2.005.004 Tubería PVC-U UF NTP ISO 4435 SN 2 DN 200 incl. anillo + 2% desperdicios
Descripción:
El material presentado bajo esta Especificación Técnica, deberá cumplir con las Normas de la Organización Internacional para Estándares “ISO - International Standards Organization”
Para Tuberías de Desague o Alcantarillado de PVC UF: Norma Técnica Peruana ISO 4435 (SN-2) unión flexible.
La tubería tendrá un desfogue en el buzón más cercano.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
Unidad de Medida:
Se medirá y pagara por “metro lineal” de tubería suministrada.
Forma de Pago:
El pago por suministro de tuberías será según lo indicado en los análisis unitarios.
2.005.005 Instalación de tubería PVC - U UF NTP ISO 4435 SN 2 t-normal DN 200 de 1,26 a 1,50 m prof.
Descripción:
El trabajo a realizar bajo estas Partidas, comprende el suministro de toda la mano de obra, materiales, equipos y servicios, para la excavación de zanjas, refine y nivelación, relleno y compactación, eliminación de material y el suministro de la tubería PVC –U UF NTP ISO 4435 SN 2 T-normal DN 200 a una profundidad de 1.50, para la colocación de tuberías de 200 a 250 mm y. Están incluidos 0.10 m de cama de apoyo correspondiente.
Los trabajos a realizar comprende la excavación de zanja, nivelación, relleno y compactación, eliminación de material y el suministro de la tubería que permitirán una ejecución correcta de las partidas, así como los requerimientos de permisos y derechos de vía necesarios, que no están incluidas bajo otras Partidas.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de instalación de tubería y de acuerdo a lo señalado en el metrado y lo estipulado en esta partida del presupuesto.
Forma de Pago:
El pago por la instalación de la tubería será según lo indicado en la medición y según el porcentaje de avance de la partida comprobable hasta los 2.00 m de profundidad. Se hará de acuerdo al precio estipulado en el presupuesto.
2.005.006 Instalación de tubería PVC-U UF NTP ISO 4435 SN 2 t-rocoso DN 200 de 1,26m a 1,50m prof
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable El trabajo a realizar bajo estas Partidas, comprende el
suministro de toda la mano de obra, materiales, equipos y servicios, para la excavación de zanjas, refine y nivelación, relleno y compactación, eliminación de material y el suministro de la tubería PVC –U UF NTP ISO 4435 SN 2 T-rocoso DN 200 a una profundidad de 1.50, para la colocación de tuberías de 200 a 250 mm y. Están incluidos 0.10 m de cama de apoyo correspondiente.
Los trabajos a realizar comprende la excavación de zanja, nivelación, relleno y compactación, eliminación de material y el suministro de la tubería que permitirán una ejecución correcta de las partidas, así como los requerimientos de permisos y derechos de vía necesarios, que no están incluidas bajo otras Partidas.
Unidad de Medida:
Se medirá y pagara por “metro lineal” de instalación de tubería y de acuerdo a lo señalado en el metrado y lo estipulado en esta partida del presupuesto.
Forma de Pago:
El pago por la instalación de la tubería será según lo indicado en la medición y según el porcentaje de avance de la partida comprobable hasta los 2.00 m de profundidad. Se hará de acuerdo al precio estipulado en el presupuesto.
2.005.007 Cámara tipo circular DI=1,5 m p/válvula purga en t. normal de 1,51 - 1,75 m prof
2.005.008 Cámara tipo circular DI=1,5 m p/válvula purga t.rocoso s/exp. 1,51 - 1,75 m prof
Descripción:
Estas partidas consisten en la construcción de la línea en su parte civil (estructura de concreto armado), tales como excavación, relleno, concreto, encofrado, acero, etc, necesarios para su elaboración física.
Unidad de medida y forma de pago:
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.005.009 Caja rebose-purga terreno normal incl. Eliminación desm. C/cargador y volquete
2.005.0010 Caja rebose-purga terreno rocoso sin explosivo incluy. eliminación desmonte
Descripción:
Estas partidas consisten en la construcción de la línea en su parte civil (estructura de concreto armado), tales como excavación, relleno, concreto, encofrado, acero, etc, necesarios para su elaboración física.
Unidad de medida y forma de pago:
Se considerar por unidad en la línea construida (und)
2.006.000 VALVULA DE AIRE 50MM, (VA-01, 02, 03 Y 04)
2.006.001 Válvula aire automática triple efecto bridada PN 16 esfera de acero inoxidable DN 50
Además de las consideraciones alcanzadas en las Especificaciones Técnicas de SEDAPAL, estas válvulas tienen las siguientes características:
- Cuerpo de la válvula : Fierro fundido BB
- Flotador y vástago : Acero inoxidable SAE 304 - Accesorios : Bronce ASTM B-62, B271
Acabado : Pintura epóxica NSP-61
para agua potable
2.006.002 Suministro instalación hidráulica para válvula de aire DN 50 en línea DN 150
Descripción:
Esta partida consiste en el suministro de todos los accesorios que lleva al funcionamiento de las válvulas tales como codos, pernos, acoplex, unión empaquetaduras, tee, válvula compuerta, manometro, pintura y arenado de cada uno.
Unidad de Medida:
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
Forma de Pago:
El pago por suministro e instalación hidráulica por válvula de aire será según lo indica en la medición de análisis unitarios.
2.006.003 Montaje de válvula de aire DN 50 e instalación hidráulica
Descripción:
Esta partida consiste en la instalación de los accesorios hidráulicos para el funcionamiento de la válvulas de aire tales como codos, pernos, acoplex, unión empaquetaduras, válvula compuerta, pintura y arenado de cada uno.
Unidad de Medida:
Se medirá y pagara por “unidad” instalada en cada válvula.
Forma de Pago:
El pago por el montaje de la válvula será según lo indicado en la medición de los análisis unitarios.
2.006.004 Cámara tipo circular DI=1,5 m p/válvula aire t.rocoso s/exp. 1,51 - 1,75 m prof.
Descripción:
Estas partidas consisten en la construcción de la línea en su parte civil (estructura de concreto armado), tales como excavación, relleno, concreto, encofrado, acero, etc, necesarios para su elaboración física.
Unidad de medida y forma de pago:
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
2.007.000 VARIOS: (CORTE Y REPOS. DE PAVIM - PRUEBAS -
OTROS)
2.007.001 Corte + rotura, ED y reposic. de pavimento flexible asfalto caliente de e= 2"
Descripción
Considera el corte del pavimento, en los límites de la zanja a excavar, la rotura del pavimento cortado esta complementada con el retiro y eliminación de escombros proveniente de la demolición y la reposición del Pavimento de 1” con una base de 4”
Unidad de medida y forma de pago
m2, (metro cuadrado)
2.007.002 Pruebas de compactación de suelos (proctor modificado y de control de compactación - densidad de campo)
Descripción
El trabajo a realizar bajo esta partida comprende el suministro de toda la mano de obra, materiales, equipos y servicios para tomar las pruebas o ensayos del Proctor Modificado (AASHTO T-180 o ASTM D-1557) que determinarán la máxima densidad teórica y el óptimo contenido de humedad; y la prueba de Densidad de Campo (ASTM D-1556) que determina el porcentaje de compactación que en ningún caso deberá ser menor que 95% a 100% para la sub rasante y base respectivamente, estas pruebas asegurarán y garantizarán que no ocurran hundimientos de pavimentos en los tramos ejecutados en la línea junto con todo el trabajo correspondiente, tal como ha sido indicado en los planos y en las especificaciones u ordenado en forma escrita por el supervisor.
Así mismo, se llevará un registro de todas las pruebas de densidad de campo en el que se indicará: número de la prueba, fecha de toma de la prueba, a que tramo
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable pertenece, resultado de la prueba; y se tomará nota de
aquellas pruebas de densidad de campo que no han llegado o superado al porcentaje de compactación. De presentarse resultados negativos en las pruebas de compactación, adicionalmente de subsanar el trabajo desarrollado, el contratista asumirá el costo de las nuevas pruebas en cantidad igual al número de pruebas no aceptadas
Unidad de Medida:
Se medirá y pagará por “metro lineal” de prueba de densidad de campo. Así mismo se tomará en cuenta las características que se indican en la partida.
Forma de Pago:
El pago por prueba de densidad de campo se hará de acuerdo a la medición y al precio estipulado en la partida del presupuesto.
2.007.003 Prueba hidráulica de tubería agua potable (incl. desinfección) DN 150
Descripción:
La partida considera el retiro de anclajes y tapones de las pruebas hidráulicas ya realizadas a zanja abierta, la interconexión de los tramos ya probados a zanja abierta, la preparación de los nuevos tapones de prueba con sus correspondientes anclajes. Comprende también, el llenado de agua en toda la longitud de la tubería instalada con compuesto clorado, pruebas hidráulicas y desinfección, retiro del agua, retiro de tapones y anclajes y limpieza de la tubería con agua potable, de acuerdo a Especificaciones Técnicas de SEDAPAL.
Unidad de medida y forma de pago:
Metro (m), para la prueba hidráulica.
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
3.001.000 OBRAS PRELIMINARES
3.001.001 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total
Revisar las especificaciones técnicas del Items N° 02.001.001
3.001.002 Replanteo final de la obra, para líneas redes con estación total
Revisar las especificaciones técnicas del Items N° 02.001.002
3.001.003 Riego de zona de trabajo para mitigar la contaminación - polvo (Incl. Costo de agua y transporte Surtidor a obra )
Revisar las especificaciones técnicas del Items N° 02.001.003
3.001.004 Cerco de malla HDP de 1 m altura para límite de seguridad de obra
Revisar las especificaciones técnicas del Items N° 02.001.004
3.001.005 Puente de madera para pase peatonal sobre zanja s/d (prov. durante obra)
Revisar las especificaciones técnicas del Items N° 02.001.005
3.001.006 Puente de madera para pase vehicular sobre zanja s/d (prov. durante obra)
Revisar las especificaciones técnicas del Items N° 02.001.006
3.001.007 Cinta plástica señalizadora para límite de seguridad de obra
Revisar las especificaciones técnicas del Items N° 02.001.007
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
02.001.008
3.002.000 MOVIMIENTO DE TIERRAS
3.002.001 Excavac. zanja (máq.) p/tub. terr-normal DN 100 - 150 de 1,01 m a 1,25 m prof
Revisar las especificaciones técnicas del Items N° 02.002.001
3.002.002 Excav. zanja (máq.) p/tub. t-semirocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 02.002.002
3.002.003 Excavación zanja (s/exp) p/tub. t-rocoso DN 100 - 150 de 3,01 m a 3,50 m prof.
Revisar las especificaciones técnicas del Items N° 02.002.003
3.002.004 Refine y nivel de zanja terr-normal para tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 02.002.004
3.002.005 Refine y nivel de zanja t-semirocoso p/ tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 02.002.005
3.002.006 Refine y nivel de zanja terr-rocoso p/ tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 02.002.006
3.002.007 Relleno comp.zanja(pulso) p/tub t-normal DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 02.002.007
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
3.002.008 Relleno comp.zanja(pul) p/tub t-semiroca DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 02.002.008
3.002.009 Relleno comp. zanja(pulso)p/tub t-rocoso DN 100 - 150 de 3,01 m a 3,50 m prof.
Revisar las especificaciones técnicas del Items N° 02.002.009
3.002.0010 Elimin. desmonte (carg+v) t-normal D=20km p/tub. DN 100 - 150 para toda prof.
Revisar las especificaciones técnicas del Items N° 02.002.010
3.002.0011 Elimin. desmonte(c+v) t-semiroca D=20km p/tub. DN 100 - 150 para toda prof.
Revisar las especificaciones técnicas del Items N° 02.002.011
3.002.0012 Elimin. desmonte(carg+v) t-rocoso D=20km p/tub DN 100 - 150 de 3.01 m a 3.50 m
Revisar las especificaciones técnicas del Items N° 02.002.012
3.003.000 TUBERIAS
3.003.001 Tubería de hierro dúctil K-9 DN 150 incluye anillo + 1% de desperdicio
Revisar las especificaciones técnicas del Items N° 02.003.01
3.003.002 Instalación de tubería de hierro dúctil DN 150 incluye prueba hidráulica
Revisar las especificaciones técnicas del Items N° 02.003.02
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
3.003.003 Protección tubería de 150 mm ho. dúctil c/manga de polietileno HD
Revisar las especificaciones técnicas del Items N° 02.003.03
3.004.000 ACCESORIOS
3.004.001 Codo hierro dúctil de 11.25° (1/32) 2 enchufes estandar DN 150
3.004.002 Codo hierro dúctil de 45° (1/8) 2 enchufes estandar DN 150
Revisar las especificaciones técnicas del Items N° 02.004.01
3.004.003 Instalación de accesorios de ho. dúctil DN 100 - 150
Revisar las especificaciones técnicas del Items N° 02.004.04
3.004.004 Concreto f’c 175 kg/cm2 para anclajes de
accesorios DN 100 - 150
Revisar las especificaciones técnicas del Items N° 02.004.05
3.005.000 VALVULA DE AIRE 50mm (VA - 05)
3.005.001 Válvula aire automática triple efecto bridada PN 16 esfera de acero inoxidable DN 50
Revisar las especificaciones técnicas del Items N° 02.006.01
3.005.002 Suministro instalación hidráulica para válvula de aire DN 50 en línea DN 150
Revisar las especificaciones técnicas del Items N° 02.006.02
3.005.003 Montaje de válvula de aire DN 50 e instalación hidráulica
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
02.006.03
3.005.004 Cámara tipo circular DI=1,5 m p/válvula aire t. Semirocoso 1,51 - 1,75 m prof
Revisar las especificaciones técnicas del Items N° 02.006.04
3.006.000 VALVULA DE PURGA 100MM, (VP-04 Y 05)
3.006.001 Válvula de purga DN 100 compuerta tipo bridada de hierro dúctil c/elastómero
Revisar las especificaciones técnicas del Items N° 02.005.01
3.006.002 Suministro instalación hidráulica para válvula de purga DN 100 en línea DN 150
Revisar las especificaciones técnicas del Items N° 02.005.02
3.006.003 Montaje de válvula de purga DN 100 e instalación hidráulica
Revisar las especificaciones técnicas del Items N° 02.005.03
3.006.004 Tubería PVC-U UF NTP ISO 4435 SN 2 DN 200 incl. anillo + 2% desperdicios
Revisar las especificaciones técnicas del Items N° 02.005.04
3.006.005 Instalación de tuberia PVC-U UF NTP ISO 4435 SN 2 t-normal DN 200 de 1,01 m a 1,25 m prof.
3.006.006 Instalación de tubería PVC-U UF NTP ISO 4435 SN 2 t-Semirocoso DN 200 de 1,01m a 1,25m prof
Revisar las especificaciones técnicas del Items N° 02.005.05
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
3.006.007 Cámara tipo circular DI=1,5 m p/válvula purga en t. normal de 1,51 - 1,75 m prof
3.006.008 Cámara tipo circular DI=1,5 m p/válvula purga t. Semirocoso 1,51 - 1,75 m prof.
Revisar las especificaciones técnicas del Items N° 02.005.07
3.006.009 Caja rebose-purga terreno normal incl. eliminación desm. c/cargador y volquete
3.006.0010 Caja rebose-purga terreno Semirocoso incl. eliminación desm. c/carg. y volq.
Revisar las especificaciones técnicas del Items N° 02.005.09
3.007.000 VARIOS: (CORTE Y REPOS. DE PAVIM - PRUEBAS - OTROS)
3.006.0011 Prueba hidráulica de tubería agua potable (incl. desinfección) DN 150
Revisar las especificaciones técnicas del Items N° 02.007.03
3.006.0012 Pruebas de compactación de suelos (proctor modificado y de control de compactación - densidad de campo)
Revisar las especificaciones técnicas del Items N° 02.007.02
4.000.000 LINEA DE IMPULSION DE RRP 03 AL RRP 05
4.001.000 OBRAS PRELIMINARES
4.001.001 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total
Revisar las especificaciones técnicas del Items N° 03.001.01
4.001.002 Replanteo final de la obra, para líneas redes con estación total
Revisar las especificaciones técnicas del Items N° 03.001.02
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
4.001.003 Riego de zona de trabajo para mitigar la contaminación - polvo (Incl. Costo de agua y transporte Surtidor a obra)
Revisar las especificaciones técnicas del Items N° 03.001.03
4.001.004 Cerco de malla HDP de 1 m altura para límite de seguridad de obra
Revisar las especificaciones técnicas del Items N° 03.001.04
4.001.005 Puente de madera para pase peatonal sobre zanja s/d (prov. durante obra)
Revisar las especificaciones técnicas del Items N° 03.001.05
4.001.006 Puente de madera para pase vehicular sobre zanja s/d (prov. durante obra)
Revisar las especificaciones técnicas del Items N° 03.001.06
4.001.007 Cinta plástica señalizadora para límite de seguridad de obra
Revisar las especificaciones técnicas del Items N° 03.001.07
4.001.008 Protección de cable eléctrico de baja tensión
Revisar las especificaciones técnicas del Items N° 03.001.08
4.002.000 MOVIMIENTO DE TIERRAS
4.002.001 Excavac. zanja (máq.) p/tub. terr-normal DN 100 - 150 de 1,01 m a 1,25 m prof
Revisar las especificaciones técnicas del Items N° 03.002.01
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
4.002.002 Excav. zanja (máq.) p/tub. t-semirocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 03.002.02
4.002.003 Excavación zanja (s/exp) p/tub. t-rocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 03.002.03
4.002.004 Refine y nivel de zanja terr-normal para tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 03.002.04
4.002.005 Refine y nivel de zanja t-semirocoso p/ tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 03.002.05
4.002.006 Refine y nivel de zanja terr-rocoso p/ tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 03.002.06
4.002.007 Relleno comp.zanja(pulso) p/tub t-normal DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 03.002.07
4.002.008 Relleno comp.zanja(pul) p/tub t-semiroca DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 03.002.08
4.002.009 Relleno comp.zanja(pulso)p/tub t-rocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 03.002.09
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
4.002.0010 Elimin. Desmonte (carg+v) t-normal D=20km p/tub. DN 100 - 150 para toda prof.
Revisar las especificaciones técnicas del Items N° 03.002.10
4.002.0011 Elimin. Desmonte (c+v) t-semiroca D=20km p/tub. DN 100 - 150 para toda prof.
Revisar las especificaciones técnicas del Items N° 03.002.11
4.002.0012 Elimin. Desmonte (carg+v) t-rocoso D=20km p/tub DN 100 - 150 de 1,01 m a 1,25 m
Revisar las especificaciones técnicas del Items N° 03.002.12
4.003.000 TUBERIAS
4.003.001 Tubería de hierro dúctil K-9 DN 100 incluye anillo + 1% de desperdicio
Revisar las especificaciones técnicas del Items N° 03.003.001
4.003.002 Instalación de tubería de hierro dúctil DN 100 incluye prueba hidráulica
Revisar las especificaciones técnicas del Items N° 03.003.002
4.003.003 Protección tuberia de 100 mm ho. ductil c/manga de polietileno HD
Revisar las especificaciones técnicas del Items N° 03.003.003
4.004.000 ACCESORIOS
4.004.001 Codo hierro dúctil de 11.25° (1/32) 2 enchufes estandar DN 100
4.004.002 Codo hierro dúctil de 22.5° (1/16) 2 enchufes estandar DN 100
4.004.003 Codo hierro dúctil de 45° (1/8) 2 enchufes estandar DN 100
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
03.004.001
4.004.004 Instalación de accesorios de ho. dúctil DN 100 - 150
Revisar las especificaciones técnicas del Items N° 03.004.003
4.004.005 Concreto f’c 175 kg/cm2 para anclajes de accesorios DN 100 - 150
Revisar las especificaciones técnicas del Items N° 03.004.004
4.005.000 VALVULA DE AIRE 50MM, (VA-06)
4.005.001 Válvula aire automática triple efecto bridada PN 16 esfera de acero inoxidable DN 50
Revisar las especificaciones técnicas del Items N° 03.005.001
4.005.002 Suministro instalación hidráulica para válvula de aire DN 50 en línea DN 150
Revisar las especificaciones técnicas del Items N° 03.005.002
4.005.003 Montaje de válvula de aire DN 50 e instalación hidráulica
Revisar las especificaciones técnicas del Items N° 03.005.003
4.005.004 Cámara tipo circular DI=1,5 m p/válvula aire t. Semirocoso 1,51 - 1,75 m prof.
Revisar las especificaciones técnicas del Items N° 03.005.004
4.006.000 VALVULA DE PURGA 100MM, (VP-06)
4.006.001 Válvula de purga DN 100 compuerta tipo bridada de hierro dúctil c/elastómero
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
03.006.001
4.006.002 Suministro instalación hidráulica para válvula de purga DN 100 en línea DN 100
Revisar las especificaciones técnicas del Items N° 03.006.002
4.006.003 Montaje de válvula de purga DN 100 e instalación hidráulica
Revisar las especificaciones técnicas del Items N° 03.006.003
4.006.004 Tubería PVC-U UF NTP ISO 4435 SN 2 DN 200 incl. anillo + 2% desperdicios
Revisar las especificaciones técnicas del Items N° 03.006.004
4.006.005 Instalación de tubería PVC-U UF NTP ISO 4435 SN 2 t-Semirocoso DN 200 de 1,01m a 1,25m prof
Revisar las especificaciones técnicas del Items N° 03.006.005
4.006.006 Cámara tipo circular DI=1,5 m p/válvula purga t. Semirocoso 1,51 - 1,75 m prof.
Revisar las especificaciones técnicas del Items N° 03.006.007
4.006.007 Caja rebose-purga terreno Semirocoso incl. eliminación desm. c/carg. y volq.
Revisar las especificaciones técnicas del Items N° 03.006.009
4.007.000 VARIOS: (CORTE Y REPOS. DE PAVIM - PRUEBAS - OTROS)
4.007.001 Pruebas de compactación de suelos (proctor modificado y de control de compactación - densidad de campo)
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
03.007.002
4.007.002 Prueba hidráulica de tubería agua potable (incl. desinfección) DN 100
Revisar las especificaciones técnicas del Items N° 03.007.001
5.000.000 LINEA DE IMPULSION DE RRP 05 AL RAP 04
5.001.000 OBRAS PRELIMINARES
5.001.001 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total
Revisar las especificaciones técnicas del Items N° 04.001.001
5.001.002 Replanteo final de la obra, para líneas redes con estación total
Revisar las especificaciones técnicas del Items N° 04.001.002
5.001.003 Riego de zona de trabajo para mitigar la contaminación - polvo (Incl. Costo de agua y transporte Surtidor a obra )
Revisar las especificaciones técnicas del Items N° 04.001.003
5.001.004 Cerco de malla HDP de 1 m altura para límite de seguridad de obra
Revisar las especificaciones técnicas del Items N° 04.001.004
5.001.005 Puente de madera para pase peatonal sobre zanja s/d (prov. durante obra)
Revisar las especificaciones técnicas del Items N° 04.001.005
5.001.006 Puente de madera para pase vehicular sobre zanja s/d (prov. durante obra)
Revisar las especificaciones técnicas del Items N° 04.001.006
5.001.007 Cinta plástica señalizadora para límite de seguridad de obra
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
04.001.007
5.002.000 MOVIMIENTO DE TIERRAS
5.002.001 Excav. zanja (máq.) p/tub. t-semirocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 04.002.002
5.002.002 Excavación zanja (s/exp) p/tub. t-rocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 04.002.003
5.002.003 Refine y nivel de zanja t-semirocoso p/ tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 04.002.005
5.002.004 Refine y nivel de zanja terr-rocoso p/ tub. DN 100 - 150 para toda profund.
Revisar las especificaciones técnicas del Items N° 04.002.006
5.002.005 Relleno comp.zanja(pul) p/tub t-semiroca DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 04.002.008
5.002.006 Relleno comp.zanja(pulso)p/tub t-rocoso DN 100 - 150 de 1,01 m a 1,25 m prof.
Revisar las especificaciones técnicas del Items N° 04.002.009
5.002.007 Acomodo desmonte (maq)t. semirocoso en zona aledaña tub DN 100 - 150 mm
Descripción:
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable descarga, generalmente en zonas sin acceso vehicular,
ya sea para una posterior eliminación con maquinaria o acomodo en
Zona aledaña si el caso lo permita.
Las opciones de empleo de una u otra alternativa las precisa el presupuesto de la obra.
Unidad de Medida:
Se medirá y pagara por metro cubico “m3” de eliminación de material.
Forma de Pago:
El pago por el acomodo de desmonte será según lo indicado en la medición de los análisis unitarios.
5.002.008 Acomodo desmonte (maq)t. rocoso en zona aledaña tub DN 100 - 150 mm
Descripción:
Estas partidas consideran la carga, transporte y descarga, generalmente en zonas sin acceso vehicular, ya sea para una posterior eliminación con maquinaria o acomodo en
Zona aledaña si el caso lo permita.
Las opciones de empleo de una u otra alternativa las precisa el presupuesto de la obra.
Unidad de Medida:
Se medirá y pagara por metro cubico “m3” de eliminación de material.
Forma de Pago:
El pago por el acomodo de desmonte será según lo indicado en la medición de los análisis unitarios.
5.002.009 Elimin. Desmonte (c+v) t-Semirroca D=20km p/tub. DN 100 - 150 para toda prof.
Revisar las especificaciones técnicas del Items N° 04.002.011
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
5.002.0010 Elimin. desmonte(carg+v) t-rocoso D=20km p/tub DN 100 - 150 de 1,01 m a 1,25 m
Revisar las especificaciones técnicas del Items N° 04.002.012
5.002.0011 Transporte a zona sin acceso - terr. Semirocoso de: tubería, material y desmonte p/línea de acero DN 100
Descripción:
Estas partidas consideran el transporte y descarga para eliminar el material excedente. La carga tiene que hacerse en forma manual por ser la zona inaxecible.
Unidad de Medida:
Se medirá y pagara por metro cubico “m3” de eliminación de material.
Forma de Pago:
El pago por el transporte a zona sin acceso será según lo indicado en la medición de los análisis unitarios, el pago incluye la conformación de botadero.
5.002.0012 Transporte a zona sin acceso - terr. rocoso de: tubería, material y desmonte p/línea de acero 100mm
Descripción:
Estas partidas consideran el transporte y descarga para eliminar el material excedente. La carga tiene que hacerse en forma manual por ser la zona inaxecible.
Unidad de Medida:
Se medirá y pagara por metro cubico “m3” de eliminación de material.
Forma de Pago:
El pago por el transporte a zona sin acceso será según lo indicado en la medición de los análisis unitarios, el pago incluye la conformación de botadero.
5.003.000 TUBERIAS
5.003.001 Tubería de hierro dúctil K-9 DN 100 incluye anillo + 1% de desperdicio
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
04.003.01
5.003.002 Instalación de tubería de hierro dúctil DN 100 incluye prueba hidráulica
Revisar las especificaciones técnicas del Items N° 04.003.02
5.003.003 Protección tubería de 100 mm ho. dúctil c/manga de polietileno HD
Revisar las especificaciones técnicas del Items N° 04.003.03
5.004.000 ACCESORIOS
5.004.001 Codo hierro dúctil de 11.25° (1/32) 2 enchufes estándar DN 100
5.004.002 Codo hierro dúctil de 22.5° (1/16) 2 enchufes estándar DN 100
5.004.003 Codo hierro dúctil de 45° (1/8) 2 enchufes estándar DN 100
Revisar las especificaciones técnicas del Items N° 04.004.01
5.004.004 Instalación de accesorios de ho. Dúctil DN 100 - 150
Revisar las especificaciones técnicas del Items N° 04.004.04
5.004.005 Concreto f’c 175 kg/cm2 para anclajes de accesorios DN 100 - 150
Revisar las especificaciones técnicas del Items N° 04.004.05
5.005.000 VALVULA DE AIRE 50MM (VA-07)
5.005.001 Válvula aire automática triple efecto bridada PN 16 esfera de acero inoxidable DN 50
Revisar las especificaciones técnicas del Items N° 04.005.01
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable
5.005.002 Suministro instalación hidráulica para válvula de aire DN 50 en línea DN 100
Revisar las especificaciones técnicas del Items N° 04.005.02
5.005.003 Montaje de válvula de aire DN 50 e instalación hidráulica
Revisar las especificaciones técnicas del Items N° 04.005.03
5.005.004 Cámara tipo circular DI=1,5 m p/válvula aire t. rocoso s/exp. 1,51 - 1,75 m prof.
Revisar las especificaciones técnicas del Items N° 04.005.04
5.006.000 VALVULA DE PURGA 100MM, (VP-07)
5.006.001 Válvula de purga DN 100 compuerta tipo bridada de hierro dúctil c/elastómero
Revisar las especificaciones técnicas del Items N° 04.006.01
5.006.002 Suministro instalación hidráulica para válvula de purga DN 100 en línea DN 100
Revisar las especificaciones técnicas del Items N° 04.006.02
5.006.003 Montaje de válvula de purga DN 100 e instalación hidráulica
Revisar las especificaciones técnicas del Items N° 04.006.03
5.006.004 Tubería PVC-U UF NTP ISO 4435 SN 2 DN 200 incl. anillo + 2% desperdicios
Revisar las especificaciones técnicas del Items N° 04.006.04
5.006.005 Instalación de tubería PVC-U UF NTP ISO 4435 SN 2 t-Semirocoso DN 200 de 1,01m a 1,25m prof
Metrados y Forma de Pago en la Ejecución de Obra – Lineas de Agua Potable Revisar las especificaciones técnicas del Items N°
04.006.05
5.006.006 Cámara tipo circular DI=1,5 m p/válvula purga t. Semirocoso 1,51 - 1,75 m prof.
Revisar las especificaciones técnicas del Items N° 04.006.06
5.006.007 Caja rebose-purga terreno Semirocoso incl. eliminación desmonte a pulso
Revisar las especificaciones técnicas del Items N° 04.006.07
5.007.000 VARIOS: (CORTE Y REPOS. DE PAVIM - PRUEBAS - OTROS)
5.007.001 Pruebas de compactación de suelos (proctor modificado y de control de compactación - densidad de campo)
Revisar las especificaciones técnicas del Items N° 04.007.01
5.007.002 Prueba hidráulica de tubería agua potable (incl. desinfección) DN 100
Revisar las especificaciones técnicas del Items N° 04.007.02
6.000.000 LINEA DE IMPULSION DEL CP 01 AL CP 03
6.001.000 OBRAS PRELIMINARES
6.001.001 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total
Revisar las especificaciones técnicas del Items N° 05.001.01
6.001.002 Replanteo final de la obra, para líneas redes con estación total
Revisar las especificaciones técnicas del Items N° 05.001.02
