Circuito Equivalente Informe

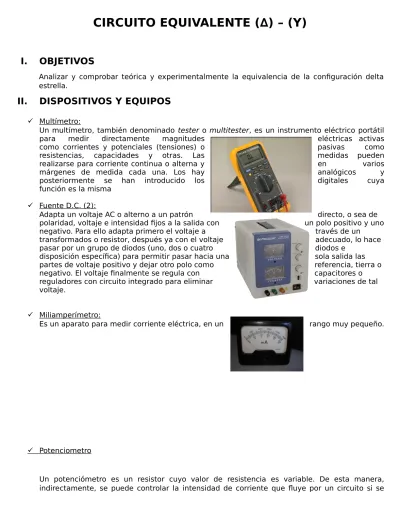

CIRCUITO EQUIVALENTE (∆) – (Y)

I.

OBJETIVOS

Analizar y comprobar teórica y experimentalmente la equivalencia de la configuración delta estrella.

II.

DISPOSITIVOS Y EQUIPOS

Un multímetro, también denominado tester o multitester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma

 Fuente D.C. (2):

Adapta un voltaje AC o alterno a un patrón directo, o sea de polaridad, voltaje e intensidad fijos a la salida con un polo positivo y uno negativo. Para ello adapta primero el voltaje a través de un transformados o resistor, después ya con el voltaje adecuado, lo hace pasar por un grupo de diodos (uno, dos o cuatro diodos e

disposición específica) para permitir pasar hacia una sola salida las partes de voltaje positivo y dejar otro polo como referencia, tierra o negativo. El voltaje finalmente se regula con capacitores o reguladores con circuito integrado para eliminar variaciones de tal voltaje.

 Miliamperímetro:

Es un aparato para medir corriente eléctrica, en un rango muy pequeño.



Potenciometro

Un potenciómetro es un resistor cuyo valor de resistencia es variable. De esta manera, indirectamente, se puede controlar la intensidad de corriente que fluye por un circuito si se

conecta en paralelo, o la diferencia de potencial al conectarlo en serie. Normalmente, los potenciómetros se utilizan en circuitos de poca corriente.

 Protoboard:

Una placa de pruebas, también conocida como protoboard o breadboard, es una placa de uso genérico reutilizable o semipermanente, usado para construir prototipos de circuitos electrónicos con o sin soldadura. Normalmente se utilizan para la realización de pruebas experimentales. Además de los protoboard plásticos, libres de soldadura, también existen en el mercado otros modelos de placas de prueba.

 Extensión y conectores:

Un conector eléctrico es un dispositivo para unir circuitos eléctricos, pueden ser los llamados bananos o cables; nosotros usamos cables delgados ya que trabajamos en el protoboard.

III.

PROCEDIMIENTO

- Implementar el Ckto. N°1

- Medir el valor de: I

, I

, I

, I

, I

, I

. Así como e

, e

, e

, e

, e

.

- Desenergice el circuito y como referencia mida el valor de (Req) en los terminales

a-b.

Ckto N°1

TABLA N°1

Circuito

equivalente

- Aplicando la

conversión

Delta-Estrella determine en forma teórica el valor de la (R

).

R

R

R

R

R

R

100

120

220

150

470

V

1.436

1.181

3.567

-0.254

3.82

I(mA)

13.45

9.73

16.24

-1.68

8.11

I

(mA)

22.85

R

210.5

- Con este valor de (R

) teórico; utilizando un potenciómetro implementar, el circuito

N°2.

- Medir la corriente total.

CktoN°2

TABLA N°2

Teórico

(∆)

(Y)

Req

205.86

205.2

205.2

I

24.3

25.52

25.52

IV.

CUESTIONARIO FINAL

1. Explique el procedimiento para hallar el circuito equivalente y muestre los valores obtenidos.

Conversión delta a estrella

- R1 = (Ra x Rc) / (Ra + Rb + Rc) - R2 = (Rb x Rc) / (Ra + Rb + Rc) - R3 = (Ra x Rb) / (Ra + Rb + Rc) Conversión de estrella a delta

- Ra = [(R1 x R2) + (R1 x R3) + (R2 x R3)] / R2 - Rb = [(R1 x R2) + (R1 x R3) + (R2 x R3)] / R1 - Rc = [(R1 x R2) + (R1 x R3) + (R2 x R3)] / R3 En este caso es de delta a estrella con R1, R2 y R4

- RA = (100 x 120) / (100 + 120 + 150)= 32.432 - RB = (100 x 150) / (100 + 120 + 150)= 40.541 - RC = (150 x 120) / (100 + 120 + 150)= 48.649

Este sería su equivalente:

2. Hallar en forma teórica los valores de tensión, corriente en cada resistor y la corriente total.

3.

4. Compare los resultados teóricos con los hallados en forma práctica. A qué atribuye las diferencias.

Utilizando la fórmula:

E

=

Valor teórico−Valor experimental

Valor teórico

o

Er

( )=

|

1.44−1.436

|

1.44

x 100 =0.28

o

Er

( )=

|

1.18−1.181

|

1.18

x 100 =−0.08

o

Er

( )=

|

3.56−3.567

|

3.56

x 100 =−0.20

o

Er

( )=

|

−0.26−(−0.254)

|

0.26

x 100 =2.31

o

Er

( )=

|

3.82−3.82

|

3.82

x 100 =0

o

Er

( )=

|

14.4−13.45

|

14.4

x 100 =6.59

R

R

R

R

R

R

100

120

220

150

470

V

1.436

1.181

3.567

-0.254

3.82

I(mA)

13.45

9.73

16.24

-1.68

8.11

I

(mA)

22.85

R

210.5

o

Er

( )=

|

9.86−9.73

|

9.86

x 100 =1.32

o

Er

( )=

|

16.2−16.24

|

16.2

x 100 =0.25

o

Er

( )=

|

−1.74−(−1.68)

|

1.74

x 100 =3.45

o

Er

( )=

|

8.12−8.11

|

8.12

x 100 =0.12

Corriente total

o

Er

( )=

|

24.3−22.85

|

24.3

x 100 =5.97

Resistencia equivalente

o

Er

( )=

|

205.85−210.5

|

205.85

x 100 =2.26

El error se debe a que nuestras resistencias y algunos instrumentos no tienen los valores exactos.

5. Mencione las aplicaciones de las configuraciones Delta-Estrella.

Se utiliza para el arranque de motores Trifásicos. Es una forma de limitar la corriente de arranque para que el motor arranque lentamente.

V.

OBSERVACIONES Y CONCLUSIONES

 Los errores se deben a que nuestros elementos no proporcionan un valor exacto.

 La resistencia equivalente entre los punto es el mismo, el potencial no cambia, la corriente de entrada y de salida son los mismos.

 Se debería usar un amperímetro digital debido a que su medición es mucho más exacta que uno analógico.

VI.

BIBLIOGRAFIA



http://html.rincondelvago.com/el-transformador-trifasico.html

 Fundamentos de Circuitos eléctricos 3era edic.- Charles K. Alexander -Matthew N. O. Sadiku
