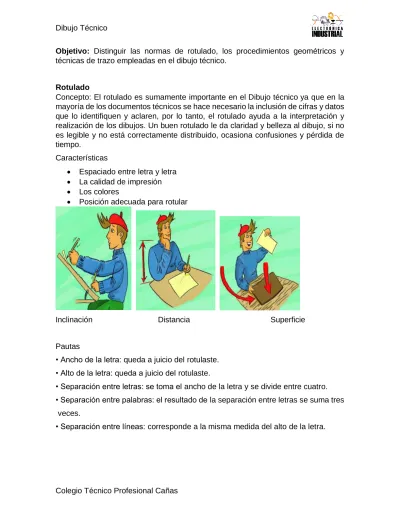

Objetivo: Distinguir las normas de rotulado, los procedimientos geométricos y técnicas de trazo empleadas en el dibujo técnico.
Rotulado
Concepto: El rotulado es sumamente importante en el Dibujo técnico ya que en la mayoría de los documentos técnicos se hace necesario la inclusión de cifras y datos que lo identifiquen y aclaren, por lo tanto, el rotulado ayuda a la interpretación y realización de los dibujos. Un buen rotulado le da claridad y belleza al dibujo, si no es legible y no está correctamente distribuido, ocasiona confusiones y pérdida de tiempo.
Características
• Espaciado entre letra y letra • La calidad de impresión • Los colores
• Posición adecuada para rotular
Inclinación Distancia Superficie
Pautas
• Ancho de la letra: queda a juicio del rotulaste. • Alto de la letra: queda a juicio del rotulaste.
• Separación entre letras: se toma el ancho de la letra y se divide entre cuatro. • Separación entre palabras: el resultado de la separación entre letras se suma tres veces.
Objetivo: Interpretar el significado de los elementos técnicos que intervienen en el dibujo geométrico.
Elementos del Dibujo Técnico:
Punto: El punto es una figura geométrica sin dimensión, tampoco tiene longitud, área, volumen, ni otro ángulo dimensional.
Recta: La recta o la línea recta es una línea que se extiende en una misma dirección por lo tanto tiene una sola dimensión y contiene un número infinito de puntos.
Plano: Es un objeto ideal que solo posee dos dimensiones, y contiene infinitos puntos y rectas; es un concepto fundamental de la geometría junto con el punto y la recta
Circunferencia: Una circunferencia es el lugar geométrico de los puntos de un plano que equidistan de otro punto fijo llamado centro.
Sector circular: Se denomina sector circular a la porción del círculo determinada por un ángulo central; quedando así delimitada por un arco y dos radios.
Cuerda: Es un segmento con sus extremos sobre dicha curva. La recta que contiene a una cuerda se denomina secante a la curva.
Secante: Es una recta que corta a una curva en 2 puntos. Conforme estos puntos se acercan y su distancia se reduce a cero, la recta adquiere el nombre de recta secante.
Radio: Una circunferencia es cualquier segmento que une el centro a cualquier punto de dicha circunferencia.
Diámetro
El diámetro es el segmento de recta que pasa por el centro y une dos puntos opuestos de una circunferencia.
Sagita: La flecha o sagita de un arco circular es la distancia desde el centro del arco al centro de la cuerda.
Mediatriz: Línea perpendicular que pasa por el punto medio de cada segmento que conforman los lados del polígono.
Paralela: El paralelismo es una relación que se establece entre cualquier variedad lineal de dimensión mayor o igual que 1
Ovalo: Es una curva cerrada plana formada por arcos de circunferencia con dos ejes de simetría.
Elipse: Es el lugar geométrico de todos los puntos de un plano, tales que la suma de las distancias a otros dos puntos fijos llamados focos es constante
Hipérbole
Curvas cicloides
Espiral: Una espiral es una línea curva generada por un punto que se va alejando progresivamente del centro a la vez que gira alrededor de él.
Bisectriz: De un ángulo es el lugar geométrico de los puntos del plano que equidistan de los dos lados (rectas) del ángulo.
Polígono
Hélice
Es decir, que la distancia entre dos puntos de corte consecutivos de la hélice con cualquiera de las mencionadas generatrices (rectas paralelas al eje del cilindro y contenidas en su superficie externa) es una constante de la curva, independiente de la generatriz o los puntos escogidos, llamada "paso de hélice".
Aplicar la normalización vigente, establecida
internacionalmente por diferentes organizaciones (IS0, ASA, UNE, DIN), para la representación de cortes y secciones.
Conceptos de cortes y secciones normalizados.
Un corte es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su representación y acotación.
En ocasiones, debido a la complejidad de los detalles internos de una pieza, su representación se hace confusa, con gran número de aristas ocultas, y la limitación de no poder acotar sobre dichas aristas. La solución a este problema son los cortes y secciones, que estudiaremos en este tema.
También en ocasiones, la gran longitud de determinadas piezas, dificultan su representación a escala en un plano, para resolver dicho problema se hará uso de las roturas, artificio que nos permitirá añadir claridad y ahorrar espacio.
Las reglas a seguir para la representación de los cortes, secciones y roturas, se recogen en la norma UNE 1-032-82, Dibujos técnicos: Principios generales de representación”, equivalente a la norma ISO 128-82.
Tipos de cortes:
Vistas espectrales
Vista anterior. La que se obtiene al observar el cuerpo o pieza de frente, consi-derando esta posición como la inicial del observador “A”.
Vista superior. La que se obtiene al observar el cuerpo o pieza desde arriba “B”. Vista lateral izquierda. La que se obtiene al observar el cuerpo o pieza desde la izquierda de la posición inicial del observador “C”.
Vista lateral derecha. La que se obtiene al observar el cuerpo o pieza desde la derecha de la posición inicial del observador “D”.
Vista posterior. La que se obtiene al observar el cuerpo o pieza desde atrás “F”.
Tipos de secciones: Giradas
Sucesivas
Áreas de la pantalla:
Sistemas de coordenadas Absolutas
Relativas
Procedimientos para la entrada de órdenes: Con el teclado
Gestión de los dibujos Ordenes
Gestión de archivos
Configuración del dibujo.
Control de capas, colores y tipos de línea: Colores
Tipo línea Opciones: Escala
