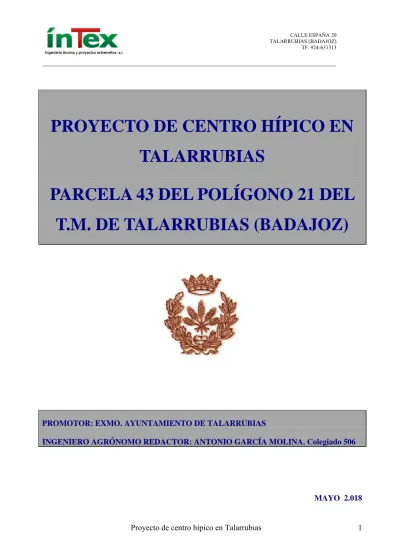

Proyecto de centro hípico en Talarrubias 1
PROYECTO DE CENTRO HÍPICO EN TALARRUBIAS
PARCELA 43 DEL POLÍGONO 21 DEL T.M. DE TALARRUBIAS (BADAJOZ)
PROMOTOR: EXMO. AYUNTAMIENTO DE TALARRUBIAS
INGENIERO AGRÓNOMO REDACTOR: ANTONIO GARCÍA MOLINA. Colegiado 506
MAYO 2.018
Proyecto de centro hípico en Talarrubias 2
PROYECTO DE CENTRO HÍPICO EN TALARRUBIAS PARCELA 43 DEL POLÍGONO 21 DEL TÉRMINO MUNICIPAL
DE TALARRUBIAS (BADAJOZ)
MEMORIA
PROMOTOR: EXMO. AYUNTAMIENTO DE TALARRUBIAS
INGENIERO AGRÓNOMO REDACTOR: ANTONIO GARCÍA MOLINA. Colegiado 506
MAYO 2.018
Proyecto de centro hípico en Talarrubias 3 1. OBJETO DEL PROYECTO
1.1. AGENTES
Promotor: EXMO. AYUNTAMIENTO DE TALARRUBIAS, CIF- P0612700E, PLAZA ESPAÑA 1
06760 TALARRUBIAS ( BADAJOZ)
Proyectista: Antonio García Molina, Ingeniero Agrónomo Colegiado 506 por el Colegio de Extremadura
1.2 NATURALEZA DEL PROYECTO
El Ingeniero Técnico que suscribe ha recibido el encargo de redactar el presente PROYECTO DE CENTRO HÍPICO EN LA PARCELA 43 DEL POLÍGONO 21 DEL T.M. DE TALARRUBIAS (BADAJOZ).
El proyecto consistiría en la obra de toma de agua desde la tubería que cruza la dehesa hasta el centro hípico, la reforma cambio de uso de almacén a cuadras de una nave ya construida de 150 m
2, la obra incluye el saneamiento (con fosa séptica de 4.000 litros) , la fontanería (incluido un aseo completo) y la electricidad de la nave construida, así como la construcción de una pista cubierta de 1.625 m
2(25 m x 65 m) .
1.3 EMPLAZAMIENTO:
Parcela 43 del polígono 21 del T.M. de Talarrubias (Badajoz). La parcela tiene 41,5 ha. de
superficie y está enclavada en la dehesa propiedad del Ayuntamiento de Talarrubias.
Proyecto de centro hípico en Talarrubias 4 2. ANTECEDENTES
2.1 BASES DEL PROYECTO
El proyecto consta de un reformado parcial de nave existente ya construida de 150 m
2para dotar a las instalaciones de un pequeño aseo, fontanería , saneamiento y electricidad, convirtiéndola en unas cuadras para albergar un número aproximado de diez caballos y la construcción de una pista de 1.625 m
2cuyo uso está destinado a pista cubierta de ejercicios ecuestres.
Habrá que dotar a la zona de agua mediante una tubería enterrada desde el punto más cercano que es una tubería que cruza a la dehesa hacía el depósito del pueblo.
2.2 PROMOTOR
El promotor ha impuesto como condicionantes para la elaboración de este documento:
Limitar en la medida de lo posible el presupuesto de la nave para la pista de ejercicios, sin que esta medida perjudique el objetivo del proyecto.
Cambiar el uso de la nave existente , de almacén agrícola a cuadras para equinos.
Unas dimensiones de obra civil e instalaciones adaptadas a sus necesidades, siendo éstas de una superficie igual a 1.625 m
2para la pista de ejercicios.
2.3 OBJETIVOS
Se pretende reutilizar una nave destinada en su día para almacén agrícola de 150 m
2( 10 x 15 )
realizando los cambios pertinentes para utilizarla como cuadra para equinos. La nave estará
distribuida en nueve cuadras, un pequeño almacén y una oficina. Se construirá una fosa séptica
para almacenar lixiviados de los aseos, dotando a la nave de electricidad , saneamiento y fontanería
Se proyectará una nave de 1.625 m
2( 25 x 65 ) de estructura metálica como pista de ejercicios.
Proyecto de centro hípico en Talarrubias 5 2.3 CONDICIONANTES DEL MEDIO
2.3.1 Condicionantes Legales 2.3.1.1 Normativa Urbanistica
En la redacción del presente proyecto se han tenido en cuenta todas las ordenanzas que especifican las Normas Subsidiarias de Planeamiento vigente en Talarrubias (Badajoz), tanto las urbanísticas como las de edificación, cuyo cumplimiento se expresa en la correspondiente hoja de características.
HOJA DE CARACTERÍSTICAS:
Ingeniero Agrónomo: Antonio García Molina Promotor: Ayuntamiento de Talarrubias
Proyecto: Proyecto de centro hípico en Talarrubias.
Situación: Parcela 43 del Polígono 21 Término Municipal: Talarrubias Provincia: Badajoz.
HOJA DE CARACTERISTICAS
EN NORMA EN PROYECTO CONFORME
SUPERFICIE FINCA > 3,5 HA. 41,5 HA. SI
SUPERFICIE OCUPADA EN
PARCELA - < 0,36 % SI
USO AGROPECUARIO AGRICOLA SI
RESPECTO A VIAS 25 55 M. SI
RESPECTO A LINDEROS > 5 M. 65 M. SI
ALTURA < 7,5 6,5 M. SI
PLANTAS 2 1 SI
Proyecto de centro hípico en Talarrubias 6 2.3.1.2 Otras Normativas
Régimen de distancias al casco urbano.
Según el Decreto 81/2.011 de 20 de Mayo, Anexo IV, Actividades ganaderas y núcleos zoológicos, acuicultura o producción de invertebrados , para su comercialización.
Para las actividades ganaderas y núcleos zoológicos, acuicultura o producción de invertebrados para su comercialización, la distancia mínima a casco urbano, será la que se establece a
continuación:
Establecimientos para la práctica de equitación , para poblaciones menores a 10.000 habitantes , debe ser mayor a 250. La distancia a los límites de casco urbano son 473 metros.
Cumple.
Cumplimiento del CTE:
Descripción de las prestaciones del edificio por requisitos básicos y en relación con las exigencias básicas del CTE:
Son requisitos básicos, conforme a la Ley de Ordenación de la Edificación, los relativos a la funcionalidad, seguridad y habitabilidad.
Se establecen estos requisitos con el fin de garantizar la seguridad de las personas, el bienestar de la sociedad y la protección del medio ambiente, debiendo los edificios proyectarse, construirse, mantenerse y conservarse de tal forma que se satisfagan estos requisitos básicos.
Requisitos básicos relativos a la funcionalidad:
1 .
Utilización, de tal forma que la disposición y las dimensiones de los espacios y la dotación de las instalaciones faciliten la adecuada realización de las funciones previstas en el edificio.
2 .
Accesibilidad, de tal forma que se permita a las personas con movilidad y comunicación reducidas el acceso y la circulación por el edificio en los términos previstos en su normativa específica.
Requisitos básicos relativos a la seguridad:
Seguridad en caso de incendio, de tal forma que los ocupantes puedan desalojar el edificio en condiciones seguras, se pueda limitar la extensión del incendio dentro del propio edificio y de los colindantes y se permita la actuación de los equipos de extinción y rescate.
Proyecto de centro hípico en Talarrubias 7
Condiciones urbanísticas: el edificio es de fácil acceso para los bomberos.El espacio exterior inmediatamente próximo al edificio cumple las condiciones suficientes para la intervención de los servicios de extinción de incendios.
El acceso está garantizado ya que los huecos cumplen las condiciones de separación.
No se produce incompatibilidad de usos.
No se colocará ningún tipo de material que por su baja resistencia al fuego, combustibilidad o toxicidad pueda perjudicar la seguridad del edificio o la de sus ocupantes.
Seguridad de utilización, de tal forma que el uso normal del edificio no suponga riesgo de accidente para las personas.
La configuración de los espacios, los elementos fijos y móviles que se instalen en el edificio, se proyectarán de tal manera que puedan ser usados para los fines previstos dentro de las limitaciones de uso del edificio que se describen más adelante sin que suponga riesgo de accidentes para los usuarios del mismo.
Cumplimiento de otras normativas específicas:
Cumplimiento de la norma
Estatales:
EHE´99 Se cumple con las prescripciones de la Instrucción de hormigón estructural.
NCSE´00 Se cumple con los parámetros exigidos por la Norma de construcción sismorresistente y que se justifican en la memoria de estructuras del proyecto de ejecución.
EFHE No existen forjados
CA´88 No se considera al ser sin uso definido.
TELECOMUNICACI
ONES No es de aplicación.
REBT Real Decreto 842/ 2002 de 2 de agosto de 2002, Reglamento Electrotécnico de Baja Tensión
RITE No es de aplicación.
Autonómicas:
Habitabilidad No es de aplicación.
Accesibilidad Se cumple con el Decreto 8/2003, de 28 de enero, por el que se aprueba el Reglamento de la Ley de Promoción de la Accesibilidad en Extremadura.
Proyecto de centro hípico en Talarrubias 8
Medioambiente Cumplimiento Ley 5/2010, de 23 de Junio deprevención y calidad ambiental de la Comunidad Autónoma de Extremadura
Cumplimento del Decreto 54/2011 de 29 de Abril, por el que se aprueba el Reglamento de Evaluación Ambiental de la Comunidad Autónoma de
Extremadura
2.4 SITUACION ACTUAL 2.1 Actividad actual
La parcela donde se ubicará el centro está utilizada como aprovechamiento ganadero de pastos.
2.2 Construcciones existentes.
Existe una construcción en la parcela donde se ubicará el centro hípico que será reutilizada como alojamiento de los equinos.
3. ESTUDIO DE ALTERNATIVAS
La solución adoptada es la construcción de una nave de 1.625 m
2, como pista de ejercicios, de estructura metálica, acorde con la normativa y los condicionantes impuestos por el promotor y aprovechar la nave existente para alojamiento ganadero y aseo.
4. INGENIERÍA DEL PROYECTO 4.1 Ingeniería del proceso.
La nave ya construida se reformará interiormente , dotando a la nave de agua para los animales
estabulados, saneamiento y electricidad, asi como un pequeño aseo. Se construirá una nave de
1.625 m
2para albergar una pista de ejercicios para los equinos.
Proyecto de centro hípico en Talarrubias 9 4.2 Ingeniería de las obras
4.2.1 Descripción del proyecto Nave existente
Las características de la nave son:
- Longitud: 15 m.
- Anchura: 10 m.
- Separación entre cerchas: 5 m.
- Nº de cerchas: 4
- Cubierta: a dos aguas con una pendiente del 23 % . - Separación entre correas: 0.6 m
- Las correas van colocadas sobre los nudos del cordón superior de la cercha, 80x40x4.
- Altura de los apoyos: 6.00 m.
- Altura cumbrera: 7.00 m.
Las superficie es de: 150 m
2Pista a construir
Las características de la nave son:
- Longitud: 65 m.
- Anchura: 25 m.
- Separación entre cerchas: 5 m.
- Nº de cerchas: 14
- Cubierta: a dos aguas con una pendiente del 12 % . - Separación entre correas: 1,27 m
- Las correas van colocadas sobre los nudos del cordón superior de la cercha.
- Altura de los apoyos: 5.00 m.
- Altura cumbrera: 6.50 m.
Las superficie es de: 1.625 m
2Proyecto de centro hípico en Talarrubias 10 4.2.2 Prestaciones del edificio
Requisitos
básicos: Según CTE En
proyecto
Prestaciones según el CTE En proyecto
DB-SI Seguridad en
caso de
incendio DB-SI
Dado que se trata de una CONSTRUCCIÓN DE UNA NAVE PARA PISTA EQUINA, la seguridad en caso de incendio dependerá de la actividad que en ella se ejerza y por tanto de las adaptaciones necesarias, de tal forma que los ocupantes puedan desalojar el edificio en condiciones seguras, se pueda limitar la extensión del incendio dentro del propio edificio y de los colindantes y se permita la actuación de los equipos de extinción y rescate.
DB-SU Seguridad de
utilización DB-SU De tal forma que el uso normal del edificio no suponga riesgo de accidente para las personas.
DB-HE
Ahorro de energía y aislamiento
térmico
DB-HE
De tal forma que se consiga un uso racional de la energía necesaria para la adecuada utilización del edificio.
Cumple con la UNE EN ISO 13 370 : 1999 “Prestaciones térmicas de edificios.
Transmisión de calor por el terreno. Métodos de cálculo”.
Funcionalidad Utilización ME / MC De tal forma que la disposición y las dimensiones de los espacios y la dotación de las instalaciones faciliten la adecuada realización de las funciones previstas en el edificio.
Accesibilidad De tal forma que se permita a las personas con movilidad y comunicación reducidas el acceso y la circulación por el edificio en los términos previstos en su normativa específica.
Acceso a los
servicios De telecomunicación audiovisuales y de información de acuerdo con lo establecido en su normativa específica .en nuestro caso no es obligatorio.
Limitaciones
Limitaciones de uso del edificio:
El edificio solo podrá destinarse a los usos previstos en el proyecto. La dedicación de algunas de sus dependencias a uso distinto del proyectado requerirá de un proyecto de reforma y cambio de uso que será objeto de licencia nueva. Este cambio de uso será posible siempre y cuando el nuevo destino no altere las condiciones del resto del edificio ni sobrecargue las prestaciones iniciales del mismo en cuanto a estructura, instalaciones, etc.
4.2.3 Memoria Constructiva
4.2.3.1 Sustentación de los edificios:
Justificación de las características del suelo y parámetros a considerar para el cálculo de la parte del sistema estructural correspondiente a la cimentación.
Bases de cálculo
Método de cálculo: El dimensionado de secciones se realiza según la Teoría de los Estados Limites Últimos (apartado 3.2.1 DB-SE) y los Estados Límites de Servicio (apartado 3.2.2 DB-SE). El comportamiento de la cimentación debe comprobarse frente a la capacidad portante (resistencia y estabilidad) y la aptitud de servicio.
Verificacion: Las verificaciones de los Estados Límites están basadas en el uso de un modelo adecuado para al sistema de cimentación elegido y el terreno de apoyo de la misma.
Acciones: Se ha considerado las acciones que actúan sobre el edificio soportado según el documento DB-SE- AE y las acciones geotécnicas que transmiten o generan a través del terreno en que se apoya según el documento DB-SE en los apartados (4.3 - 4.4 – 4.5).
4.2.3.2 Sistema estructural:
Se establecerán los datos y las hipótesis de partida, el programa de necesidades, las bases de cálculo y procedimientos o métodos empleados para todo el sistema estructural, así como las características de los materiales que intervienen.
Cimentación:
Datos y las hipótesis de partida Dadas las características del terreno y el tipo de edificación que implantamos en él, el sistema adoptado es el de cimentación superficial, resolviéndose, dado el esquema estructural previsto, mediante zapatas aisladas de hormigón armado y vigas riostras de
Proyecto de centro hípico en Talarrubias 11
sección constante del mismo material, realizadas " in situ ".
Toda la cimentación se realizará sobre una capa de hormigón de limpieza para no contaminar el hormigón resistente que envuelve las armaduras.
Estructura portante:
Datos y las hipótesis de partida
La estructura metálica está constituida por vigas metálicas que apoyan en los pilares metálicos. Dichos pilares están semiarticulados en la cimentación, en zapatas de hormigón armado.
Los pórticos se resuelven perpendiculares a la línea de fachada el primero y los restantes y determinan la cubierta que se resuelve a dos aguas.
Los pilares serán perfiles HEB-180 según plano de estructura
Las jácenas de la cubierta serán perfiles IP-260 soldados entre sí sobre los que apoyan las correas, formadas por perfiles CONFORMADOS RECTANGULARES 80X40X4.
La solera será el propio terreno de la finca.
Bases de cálculo
La determinación de las solicitaciones se ha realizado con arreglo a los principios de la Mecánica Racional, complementados por las teorías clásicas de la Resistencia de Materiales y de la Elasticidad.
De acuerdo con la Norma EHE el proceso general de cálculo empleado es el de los
"estados límites", en el que se trata de reducir a un valor suficientemente bajo, la probabilidad de que se alcancen aquellos estados límites que ponen la estructura fuera de servicio.
Las comprobaciones de los estados límites últimos (equilibrio, agotamiento o rotura, inestabilidad o pandeo, adherencia, anclaje y fatiga) se realizan para hipótesis de carga, con acciones mayoradas y propiedades resistentes de los materiales minoradas, mediante una serie de coeficientes de seguridad.
Las comprobaciones de los estados límites de servicio (fisuración y deformación) se realizan para cada
hipótesis de carga con acciones de servicio (sin mayorar) y propiedades resistentes de los materiales de servicio (sin minorar).
Los pórticos se han calculado elásticamente, admitiéndose en los nudos una redistribución de momentos "negativos o positivos" de hasta un 15 % del máximo momento flector.
CALCULO A VIENTO
De acuerdo con la NBE-AE-88 (Cap.V), según : Zona Eólica... X Situación topográfica ... Normal.
Altura de coronación ... < 10 mts.
Presión Dinámica ... 0.5 KN/m2 Coef. Eólico a Barlovento ... 0,8 Coef. Eólico a Sotavento ... -0,4 CALCULO A SISMO
No se ha considerado. (De acuerdo con la norma NCSE-02 ( Artº. 1.2.1), no es obligatorio la aplicación de la misma por ser su Aceleración Sísmica de Cálculo inferior a 0,06 g).
CALCULO DE FLECHAS
Se limita la flecha activa de las vigas a L/500 ó 1cm., como máximo. El método de cálculo utilizado es el de la doble integración de curvaturas. Se analizan 7 puntos de cada viga, obteniéndose la inercia fisurada y el giro diferido por fluencia en cada uno de ellos y calculando entonces la ley de variación de curvaturas. Para establecer la flecha activa que afecta al elemento dañable (tabiquería), se busca asimilarse lo más posible al proceso constructivo. La flecha activa que se proporciona es la instantánea más la diferida que se produce a partir de la construcción del tabique.
La distribución de cargas atendiendo al cálculo de flechas es el siguiente : PESO PROPIO :
- Flecha instantánea ( fi ) no se tiene en cuenta.
Proyecto de centro hípico en Talarrubias 12
- Flecha diferida ( fd ) con coeficiente de fluencia 1.
CARGAS MUERTAS
- 60 % antes de tabiquería : fi no, fd sí . - 40 % posterior a tabiquería : fi sí fd sí . SOBRECARGA DE USO :
- 100 % posterior a tabiquería : fi sí, fd 25 % de sobrecarga de uso.
- Se toma un coeficiente de fluencia de 2, máximo equivalente a 5 años.
ESFUERZO CORTANTE
Se cumplen los límites de la Instrucción EHE.
ANCLAJE DE BARRAS
Se usan las longitudes de anclaje correspondiente al artículo 66.5 de la Instrucción EHE, teniendo en cuenta las reducciones : As necesaria / As real y calculándose para cada paquete de armaduras el máximo de la envolvente de las longitudes de anclaje necesarias, para todo el momento que cubre.
NIVEL DE CONTROL Y COEFICIENTES DE SEGURIDAD
Se adopta un nivel de control NORMAL en el que los coeficientes de seguridad a emplear serán :
Mayoración de las acciones permanentes... C(r) = 1,50 Mayoración de las acciones permanentes no ctes.... C(r) = 1,60 Mayoración de las acciones variables... C(r) = 1,60
4.2.3.3 Sistema envolvente:
Definición constructiva de los distintos subsistemas de la envolvente del edificio, con descripción de su comportamiento frente a las acciones a las que está sometido (peso propio, viento, sismo, etc.), frente al fuego, seguridad de uso, evacuación de agua y comportamiento frente a la humedad, aislamiento acústico y aislamiento térmico, y sus bases de cálculo.
El Aislamiento térmico de dichos subsistemas, la demanda energética máxima prevista del edificio para condiciones de verano e invierno y su eficiencia energética en función del rendimiento energético de las instalaciones proyectado según el apartado 2.6.2.
Definición constructiva de los subsistemas:
Definición constructiva de los subsistemas
Sobre rasant
e SR
EXT
fachadas
En medianeras y fachada placas alveoladas de hormigón prefabricadas, de dimensiones 1,00x15,5y longitud variable .
Los cerramientos deberán ser, en cualquier circunstancia, resistentes al empuje del viento, cuya carga se especifica en el anexo de acciones adoptadas en el calculo.
cubiertas
Se trata de una cubierta a dos aguas formada por los siguientes elementos : - Estructura metálica a base de perfiles laminados en los pares y perfiles laminados en las correas.
- Faldón de chapa metálica.
- Canalón de chapa lisa.
La cubierta será de chapa prelacada, presentará resistencia a la presión y succión del viento, juntas de dilatación y evacuación de aguas sin interferencias, reforzándose los puntos de discontinuidad mediante impermeabilizantes.
terrazas No existen balcones No existen
INT
paredes en contacto
espacios habitables No existen viviendas No procede otros usos No procede
Proyecto de centro hípico en Talarrubias 13
con espacios no habitables No procede suelos
en contacto
con
espacios habitables No existen.
viviendas No procede otros usos No procede espacios no habitables No procede
Medianeras M No se modifican las medianeras existentes.
4.2.3.4 Sistema de acabados
Se indicarán las características y prescripciones de los acabados de los paramentos a fin de cumplir los requisitos de funcionalidad, seguridad y habitabilidad (los acabados aquí detallados, son los que se ha procedido a describir en la memoria descriptiva)
Acabados Revestimientos exteriores Se prevé el acabado natural de las placas alveolares en el exterior de la nave.
Revestimientos interiores Se prevé el acabado natural de las placas alveolares en el interior de la nave.
Solados El suelo de la nave se prevé el suelo de la finca.
Cubierta Chapa prelacada
B. Sistema envolvente:
Conforme al “Apéndice A: Terminología”, del DB-HE se establecen las siguientes definiciones:
Envolvente edificatoria: Se compone de todos los cerramientos del edificio.
Envolvente térmica: Se compone de los cerramientos del edificio que separan los recintos habitables del ambiente exterior y las particiones interiores que separan los recintos habitables de los no habitables que a su vez estén en contacto con el ambiente exterior.
Sobre rasante SR
Bajo rasante BR
Medianeras M Espacios exteriores a la edificación EXE
Esquema de la envolvente térmica de un edificio (CTE, DB-HE)
Proyecto de centro hípico en Talarrubias 14
B.1 Fachadas Descripción del sistema:
En medianeras y fachada placas alveoladas de hormigón prefabricadas, de dimensiones 1,00x15.5 y longitud variable .
Los cerramientos deberán ser en cualquier circunstancia resistentes al empuje del viento.
B.2 Cubiertas Descripción del sistema:
Cubierta de chapa de acero de 0,6 mm. de espesor en perfil comercial prelacado, sobre correas metálicas.
Descripción del sistema:
Tabiquería
interior No procede Carpintería
interior No procede Carpintería
exterior Ventanas de perfiles de aluminio de 1,5 mm de espesor lacado de 15 micras en color blanco preferentemente, de corredera , y puertas de chapa plegada abatibles según plano de carpintería.
4.2.3.5 Sistemas de acondicionamiento e instalaciones 4.2.3.5.1 Instalación electrica
En baja tensión según planos.
4.2.3.5.2 Instalación Fontaneria
- Obra de toma desde la tubería que cruza la dehesa mediante pozo de conexión y tubería de polietileno de alta densidad (10 Atm), de 32 mm. de diámetro nominal.
- Punto de agua en pista de ejercicios , en cuadra, puntos de agua para baño completo según planos.
4.2.3.5.3 Instalación Saneamiento
Saneamiento del aseo y cuadras conectado a fosa septica con filtro biológico de 4.000 litros , en poliéster reforzado con fibra de vidrio, sistema de moldeo por contacto.
4.2.3.6 Memoria de Calidades PAVIMENTOS
El pavimento de la nave será el mismo suelo donde se asiente.
Proyecto de centro hípico en Talarrubias 15 REVESTIMIENTOS EXTERIORES
En laterales placas alveoladas de hormigón prefabricadas, de dimensiones 1,00x15.5 y longitud 5 metros. En fachada fábrica de ladrillo enfoscado.
CERRAJERIA
Las puertas serán de chapa plegada de 5 x 1.5 según planos. Dos puertas en frontal y traseras de la pista.
Toda esta carpintería de acero llevará una mano de minio al plomo electrolítico, y dos manos posteriores de pintura tipo metalizada mate de color a elegir.
4.2.3.7 Cumplimiento del código técnico
4.2.3.7.1 SEGURIDAD ESTRUCTURAL.
Prescripciones aplicables conjuntamente con DB-SE
El DB-SE constituye la base para los Documentos Básicos siguientes y se utilizará conjuntamente con ellos:
apartado Procede No
procede DB-SE 4.1.1 Seguridad estructural:
DB-SE-AE 4.1.2. Acciones en la edificación DB-SE-C 4.1.3. Cimentaciones DB-SE-A 4.1.7. Estructuras de acero DB-SE-F 4.1.8. Estructuras de fábrica DB-SE-M 4.1.9. Estructuras de madera
Deberán tenerse en cuenta, además, las especificaciones de la normativa siguiente:
apartado Procede No
procede NCSE 4.1.9. Norma de construcción sismorresistente
EHE 4.1.10. Instrucción de hormigón estructural
EFHE 4.1.11
Instrucción para el proyecto y la ejecución de forjados unidireccionales de hormigón estructural realizados con elementos prefabricados
EA-95 4.1.12. Acero laminado
Proyecto de centro hípico en Talarrubias 16
4.2.3.7.2 ACCIÓN SISMICA (NCSE-02)RD 997/2002, de 27 de Septiembre, por el que se aprueba la Norma de construcción sismorresistente: parte general y edificación (NCSR-02).
ACCION SISMICA
No se considera. (De acuerdo con la norma NCSE-02 (Artº. 1.2.1), no es obligatorio la aplicación de la misma por ser su Aceleración Sísmica de Cálculo inferior a 0,06 g).
4.2.3.7.3 CUMPLIMIENTO DE LA INSTRUCCIÓN DE HORMIGÓN ESTRUCTURAL EHE.
(RD 2661/1998, de 11 de Diciembre, por el que se aprueba instrucción de hormigón estructural )
4.2.3.7.4 ESTRUCTURA.
Descripción del sistema estructural:
Pórticos de estructura metálica.
4.2.3.7.5 PROGRAMA DE CÁLCULO:
Nombre comercial:
Cypecad.2015
Descripción del programa:
idealización de la estructura:
simplificaciones efectuadas.
La determinación de las solicitaciones se ha realizado con arreglo a los principios de la Mecánica Racional, complementados por las teorías clásicas de la Resistencia de Materiales y de la Elasticidad.
De acuerdo con la Norma EHE el proceso general de cálculo empleado es el de los "estados límites", en el que se trata de reducir a un valor suficientemente bajo, la probabilidad de que se alcancen aquellos estados límites que ponen la estructura fuera de servicio.
Las comprobaciones de los estados límites últimos (equilibrio, agotamiento o rotura, inestabilidad o pandeo, adherencia, anclaje y fatiga) se realizan para hipótesis de carga, con acciones mayoradas y propiedades resistentes de los materiales minoradas, mediante una serie de coeficientes de seguridad.
Las comprobaciones de los estados límites de servicio (fisuración y deformación) se realizan para cada hipótesis de carga con acciones de servicio (sin mayorar) y propiedades resistentes de los materiales de servicio (sin minorar).
Los pórticos se han calculado elásticamente, admitiéndose en los nudos una redistribución de momentos
"negativos o positivos" de hasta un 15 % del máximo momento flector .
En el caso de los pilares, se ha considerado una reducción del 10 % de su resistencia de cálculo, para tener en cuenta la dificultad de puesta en obra y compactación.
Para el cálculo de los forjados, se ha adoptado el diagrama de envolventes plásticas de momentos flectores, de acuerdo con la Norma EFHE.
Memoria de cálculo Método
de cálculo
El dimensionado de secciones se realiza según la Teoría de los Estados Limites de la vigente EHE, articulo 8, utilizando el Método de Cálculo en Rotura.
Redistribución de Se realiza una plastificación de hasta un 15% de momentos negativos en vigas, según el
Proyecto de centro hípico en Talarrubias 17
esfuerzos: articulo 24.1 de la EHE.
Deformaciones Lím. flecha total Lím. flecha activa Máx. recomendada
L/250 L/400 1cm.
Valores de acuerdo al articulo 50.1 de la EHE.
Para la estimación de flechas se considera la Inercia Equivalente (Ie) a partir de la Formula de Branson.
Se considera el modulo de deformación Ec establecido en la EHE, art. 39.1.
Cuantías geométricas
Serán como mínimo las fijadas por la instrucción en la tabla 42.3.5 de la Instrucción vigente.
4.2.3.7.6. ESTADO DE CARGAS CONSIDERADAS:
Las combinaciones de las acciones consideradas se han establecido siguiendo los criterios de:
NORMA ESPAÑOLA EHE
Los valores de las acciones serán los recogidos en:
EHE
Norma Básica Española AE/88.
cargas verticales (valores en servicio)
Verticales: Cerramientos 2.4 KN/m2 x la altura del cerramiento
Horizontales: Barandillas No existen
Horizontales: Viento CALCULO A VIENTO
De acuerdo con la NBE-AE-88 (Cap.V), según :
Zona Eólica... X Situación topográfica ...Normal.
Altura de coronación ... < 10 mts.
Presión Dinámica ... 0.5 KN/m2 Coef. Eólico a Barlovento ... 0,8 Coef. Eólico a Sotavento ... -0,4
4.2.3.7.7 CARACTERISTICAS DE LOS MATERIALES:
-Hormigón HA-25/B/20/IIA
-tipo de cemento... CEM I
-tamaño máximo de árido... 20 mm.
-máxima relación agua/cemento 0.60
-mínimo contenido de cemento 275 kg/m3
-FCK.... 25 Mpa (N/mm2)=255 Kg/cm2
Proyecto de centro hípico en Talarrubias 18
-tipo de acero... B-500S
-FYK... 500 N/mm2=5100 kg/cm²
Coeficientes de seguridad y niveles de control
El nivel de control de ejecución de acuerdo al artº 95 de EHE para esta obra es normal.
El nivel control de materiales es estadístico para el hormigón y normal para el acero de acuerdo a los artículos 88 y 90 de la EHE respectivamente
Hormigón Coeficiente de minoración 1.50
Nivel de control ESTADISTICO
Acero Coeficiente de minoración 1.15
Nivel de control NORMAL
Ejecución
Coeficiente de mayoración
Cargas Permanentes... 1.5 Cargas variables 1.6 Nivel de control... NORMAL
Durabilidad
Recubrimientos exigidos: Al objeto de garantizar la durabilidad de la estructura durante su vida útil, el articulo 37 de la EHE establece los siguientes parámetros.
Recubrimientos: A los efectos de determinar los recubrimientos exigidos en la tabla 37.2.4. de la vigente EHE, se considera toda la estructura en ambiente IIa: esto es exteriores sometidos a humedad alta (>65%) excepto los elementos previstos con acabado de hormigón visto, estructurales y no estructurales, que por la situación del edificio próxima al mar se los considerará en ambiente IIIa.
Para el ambiente IIa se exigirá un recubrimiento mínimo de 25 mm, lo que requiere un recubrimiento nominal de 35 mm. Para los elementos de hormigón visto que se consideren en ambiente IIIa, el recubrimiento mínimo será de 35 mm, esto es recubrimiento nominal de 45 mm, a cualquier armadura (estribos). Para garantizar estos recubrimientos se exigirá la disposición de separadores homologados de acuerdo con los criterios descritos en cuando a distancias y posición en el articulo 66.2 de la vigente EHE.
Cantidad mínima de cemento:
Para el ambiente considerado III, la cantidad mínima de cemento requerida es de 275 kg/m3.
Cantidad máxima de cemento:
Para el tamaño de árido previsto de 20 mm. la cantidad máxima de cemento es de 375 kg/m3.
Resistencia mínima recomendada:
Para ambiente IIa la resistencia mínima es de 25 Mpa.
Relación agua cemento: la cantidad máxima de agua se deduce de la relación a/c 0.60
Proyecto de centro hípico en Talarrubias 19
4.2.3.7.8 EJECUCION DE LA ESTRUCTURA.Las cimbras y encofrados, así como las uniones de sus distintos elementos poseerán una resistencia y rigidez suficiente para resistir, sin asientos ni deformaciones perjudiciales, las cargas variables y acciones de cualquier naturaleza que puedan producirse sobre ellos como consecuencia del proceso de hormigonado y, especialmente, las debidas a la compactación de la masa.
Los encofrados serán suficientemente estancos para impedir pérdidas apreciables de lechada.
Las superficies interiores de los encofrados aparecerán limpias en el momento del hormigonado.
Los encofrados de madera se humedecerán para evitar que absorban el agua contenida en el hormigón.
Podrán usarse desencofrantes con las precauciones pertinentes.
Las armaduras se montarán ajustándose a los planos e instrucciones del proyecto.
Las armaduras se colocarán limpias, exentas de óxido no adherente, pintura, grasa o cualquier sustancia perjudicial. Se dispondrá de acuerdo con las especificaciones del proyecto, sujetas entre sí y al encofrado de manera que no puedan experimentar movimientos durante el vertido y vibrado del hormigón y permitan a éste, envolverlas sin dejar coqueras.
Se amasará el hormigón de manera que se consiga la mezcla íntima, y homogénea de los distintos materiales que lo componen, quedando el árido bien recubierto de pasta de cemento. En general, esta operación se realizará en hormigonera y con un periodo de batido, a velocidad de régimen, no inferior a un minuto.
Para el transporte del hormigón se utilizarán procedimientos adecuados para que las masas lleguen al lugar de su colocación sin experimentar variación sensible de las características que poseían recién amasadas.
En el vertido y colocación de las masas, incluso cuando estas operaciones se realicen de un modo continuo mediante conducciones apropiadas, se adoptarán las debidas precauciones para evitar la disgregación de la mezcla.
No se colocarán, en obra, capas o tongadas de hormigón de espesor superior al que permita una compactación completa de la masa.
El proceso de compactación deberá prolongarse hasta que refluya la pasta a la superficie.
Si el transporte, la colocación o la compactación de los hormigones se realizan empleando técnicas especiales, se procederá con arreglo a las normas de buena práctica propias de dichas técnicas.
Cuando haya necesidad de disponer juntas de hormigonado no previstas en los planos, se situarán, tales juntas, en dirección lo más perpendicular posible a la de las tensiones de comprensión, allí donde su efecto sea menos perjudicial, alejándolas, con dicho fin, de las zonas en las que la armadura esté sometida a fuertes tracciones.
Si el plano de una junta resulta mal orientado, se destruirá la parte de hormigón que sea necesario eliminar para dar a la superficie la dirección apropiada.
Antes de reanudar el hormigonado se limpiará la junta de toda suciedad a árido que haya quedado suelto y se retirará la capa superficial de mortero, dejando los áridos al descubierto. Expresamente se prohíbe el uso de productos corrosivos en la limpieza de juntas.
Se prohíbe hormigonar directamente sobre o contra superficies de hormigón que hayan sufrido los efectos de las heladas.
En general, se suspenderá el hormigonado siempre que se prevea que dentro de las cuarenta y ocho horas siguientes pueda descender la temperatura ambiente por debajo de los cero grados centígrados.
Cuando el hormigonado se efectúa en tiempo caluroso, se adoptarán las medidas oportunas para evitar una evaporación sensible del agua de amasado.
Una vez efectuada la colocación del hormigón, se protegerá del sol y, especialmente, del viento para evitar que se deseque.
Si la temperatura ambiente es superior a 40ºC. se suspenderá el hormigonado, salvo autorización expresa de la Dirección Facultativa de la obra.
Durante el fraguado y primer periodo de endurecimiento del hormigón deberá asegurarse el mantenimiento de la humedad del mismo, adoptando para ello las medidas adecuadas.
El curado podrá realizarse mediante riego directo. Si se realizara empleando técnicas especiales, se procederá con arreglo a las normas de buena práctica propias de dichas técnicas.
Tanto los distintos elementos que constituyen el encofrado, como los apeos y cimbras, se retirarán sin producir sacudidas ni choques en la estructura.
La seguridad no debe resultar en ningún momento inferior a la prevista para la obra en servicio.
Durante la ejecución se evitará la actuación de cualquier carga estática o dinámica que pueda provocar daños en los elementos ya hormigonados.
Se adoptarán las medidas necesarias para conseguir que las disposiciones constructivas y los procesos de ejecución se ajusten, en todo, a lo indicado en el proyecto.
Se prohíbe el empleo de materiales ( agua o áridos ) capaces de aportar sales solubles al hormigón.
Sellos de calidad exigibles:
- INCE para hormigones preamasados.
- IECA para los cementos.
4.2.3.7.9 ESTRATEGIA DE DURABILIDAD.
El proyecto se sitúa en Orellana la Vieja (Badajoz), en un ambiente no contaminado, seco-subhúmedo y precipitaciones inferiores a los 600 mm pero muy próximos a este valor, por lo tanto podemos considerar que la estructura en general está sujeta a una clase general de exposición no agresiva tipo I en la estructura que queda protegida al interior; clase general de exposición tipo II a para la cimentación y clase general de exposición tipo II b para la estructura de fachada.(tabla 8.2.2. de la EHE. Ni existen clases especificas de exposición.
La durabilidad de una estructura de hormigón es su capacidad para soportar, durante la vida útil para la que ha sido proyectada, las condiciones físicas y químicas a las que está expuesta, evitando su degradación. Para lograrla se seguirá la siguiente estrategia.
Proyecto de centro hípico en Talarrubias 20
a.- Selección de formas estructurales adecuadas:
-Se procurará evitar el empleo de diseños estructurales especialmente sensible a la acción del agua.
-Se reducirá al mínimo el contacto directo entre las superficies de hormigón y el agua.
-Se preverán los sistemas adecuados para la conducción y drenajes del agua, y se evitará su paso sobre las zonas de juntas y selladas.
-Se evitará, en lo posible, la existencia de superficies sometidas a salpicaduras o encharcamientos de agua.
El diseño estructural previsto (Según se representa en los planos del proyecto) es claramente estable y está protegida de las inclemencias meteorológicas (rapidez con que se evacua el agua de la cubierta. Goterones en ventanas etc y protección general del resto de la estructura del ataque del agua mediante morteros hidrófugos y pinturas impermeables.)
b.- Consecución de una calidad adecuada del hormigón, y en especial de su capa exterior, para lo cual se deberán cumplir determinadas prescripciones.
-Selección de materias primas (arts. 26 a 36 de la EHE).
-Dosificación adecuada (arts. 37.3.1 y 68 EHE).
-Puesta en obra correcta (art 70 de la EHE y punto A.3.3. de esta memoria) -Curado del hormigón (art. 74 de la EHE y punto A.3.3 de esta memoria)
Resistencia acorde con el comportamiento estructural emplead, y congruente con los requisitos de durabilidad.
c.- Adopción de un espesor de recubrimiento adecuado para la protección de las armaduras según los arts. 37.2.4 y 37.2.5 de la EHE.
d.- Control del valor máximo de abertura de fisura, de acuerdo con 37.2.6.
e.- Adopción de medidas contra la corrosión de las armaduras, conforme a lo indicado en el art. 37.4. de la EHE.
En cumplimiento de la nueva instrucción EHE, se apuntan las actuaciones más significativas a llevar a cabo para garantizar la durabilidad de la obra:
-Se protegerán todas las superficies de hormigón que hayan de estar en contacto permanente con el terreno mediante protecciones bituminosas o análogas, de manera que quede garantizado el perfecto aislamiento entre el terreno y la estructura.
-La relación agua-cemento será como máximo de 0.60 -El contenido de cemento mínimo será de 275 Kg/m3.
-El recubrimiento empleado será como mínimo de 25 mm más 10 mm de margen de recubrimiento, al ser el CONTROL NORMAL, el previsto para la obra, lo que da lugar a un recubrimiento total de 35 mm, en todas las piezas salvo en aquellas que estén hormigonadas contra el terreno y no dispongan de capas de impermeabilización, en cuyo caso será de 70 mm.
-El valor máximo de abertura de fisura para toda la obra será de 0.3 mm.
-Se cuidarán especialmente el vibrado y el curado de los hormigones, así como el cumplimiento de los recubrimientos mínimos.
4.2.3.8 SEGURIDAD EN CASO DE INCENDIO. DB-SI
4.2.3.8.1 TIPO DE PROYECTO Y ÁMBITO DE APLICACIÓN DEL DOCUMENTO BÁSICO
Definición del tipo de proyecto de que se trata, así como el tipo de obras previstas y el alcance de las mismas.
NO PROCEDE EN ESTE PROYECTO
DADO QUE SE TRATA DE UNA CONSTRUCCIÓN DE UNA NAVE PARA ALMACÉN AGRÍCOLA ( MAQUINARÍA , PEQUEÑOS UTENSILIOS… ), LA SEGURIDAD EN CASO DE INCENDIO DEPENDERÁ DE LA ACTIVIDAD QUE EN ELLA SE EJERZA Y POR TANTO DE LAS ADAPTACIONES NECESARIAS,Tipo de proyecto (1) Tipo de obras previstas (2) Alcance de las obras (3) Cambio de uso (4)
Básico + ejecución Obra nueva No procede No procede
(1) Proyecto de obra; proyecto de cambio de uso; proyecto de acondicionamiento; proyecto de instalaciones; proyecto de apertura...
(2) Proyecto de obra nueva; proyecto de reforma; proyecto de rehabilitación; proyecto de consolidación o refuerzo estructural; proyecto de legalización...
(3) Reforma total; reforma parcial; rehabilitación integral...
(4) Indíquese si se trata de una reforma que prevea un cambio de uso o no.
Los establecimientos y zonas de uso industrial a los que les sea de aplicación el Reglamento de seguridad contra incendios en los establecimientos industriales (RD. 2267/2004, de 3 de diciembre) cumplen las exigencias básicas mediante su aplicación.
Deben tenerse en cuenta las exigencias de aplicación del Documento Básico CTE-SI que prescribe el apartado III (Criterios generales de aplicación) para las reformas y cambios de uso.
4.2.3.8.2 SECCIÓN SI 1: PROPAGACIÓN INTERIOR
Proyecto de centro hípico en Talarrubias 21 Compartimentación en sectores de incendio NO PROCEDE EN ESTE PROYECTO
DADO QUE SE TRATA DE UNA NAVE PARA PISTA DE EJERCICIOS, LA SEGURIDAD EN CASO DE INCENDIO DEPENDERÁ DE LA ACTIVIDAD QUE EN ELLA SE EJERZA Y POR TANTO DE LAS ADAPTACIONES NECESARIAS,Los edificios y establecimientos estarán compartimentados en sectores de incendios en las condiciones que se establecen en la tabla 1.1 de esta Sección, mediante elementos cuya resistencia al fuego satisfaga las condiciones que se establecen en la tabla 1.2 de esta Sección.
A los efectos del cómputo de la superficie de un sector de incendio, se considera que los locales de riesgo especial y las escaleras y pasillos protegidos contenidos en dicho sector no forman parte del mismo.
Toda zona cuyo uso previsto sea diferente y subsidiario del principal del edificio o del establecimiento en el que esté integrada debe constituir un sector de incendio diferente cuando supere los límites que establece la tabla 1.1.
Sector Superficie construida (m2)
Uso previsto (1)
Resistencia al fuego del elemento compartimentador (2) (3)
Norma Proyecto Norma Proyecto
No procede --- --- --- --- ---
(1) Según se consideran en el Anejo SI-A (Terminología) del Documento Básico CTE-SI. Para los usos no contemplados en este Documento Básico, debe procederse por asimilación en función de la densidad de ocupación, movilidad de los usuarios, etc.
(2) Los valores mínimos están establecidos en la Tabla 1.2 de esta Sección.
(3) Los techos deben tener una característica REI, al tratarse de elementos portantes y compartimentadores de incendio.
Locales de riesgo especial NO PROCEDE EN ESTE PROYECTO
Los locales y zonas de riesgo especial se clasifican conforme a tres grados de riesgo (alto, medio y bajo) según los criterios que se establecen en la tabla 2.1 de esta Sección, cumpliendo las condiciones que se establecen en la tabla 2.2 de esta Sección.
Local o zona
Superficie
construida (m2) Nivel de riesgo (1)
Vestíbulo de independencia (2)
Resistencia al fuego del elemento compartimentador (y sus puertas) (3)
Norma Proyecto Norma Proyecto Norma Proyecto
Aparcamiento - No
procede Bajo No No EI-90 (EI2 45-C5) REI-90 (EI2 45-C5) (1) Según criterios establecidos en la Tabla 2.1 de esta Sección.
(2) La necesidad de vestíbulo de independencia está en función del nivel de riesgo del local o zona, conforme exige la Tabla 2.2 de esta Sección.
(3) Los valores mínimos están establecidos en la Tabla 2.2 de esta Sección.
ESPACIOS OCULTOS. PASO DE INSTALACIONES A TRAVÉS DE ELEMENTOS DE COMPARTIMENTACIÓN DE INCENDIOS
NO PROCEDE EN ESTE PROYECTO
1. La compartimentación contra incendios de los espacios ocupables debe tener continuidad en los espacios ocultos, tales como patinillos, cámaras, falsos techos, suelos elevados, etc., salvo cuando éstos estén compartimentados respecto de los primeros al menos con la misma resistencia al fuego ,pudiendo reducirse ésta a la mitad en los registros para mantenimiento.
2. Independientemente de lo anterior, se limita a tres plantas y a 10m, el desarrollo vertical de las cámaras no estancas (ventiladas).
3. La resistencia al fuego requerida a los elementos de compartimentación de incendios se debe mantener en los puntos en los que dichos elementos son atravesados por elementos de las instalaciones, tales como cables, tuberías, conducciones, conductos de ventilación, etc. Para ello puede optarse por una de las siguientes alternativas:
4. Disponer un elemento que en caso de incendio, obture automáticamente la sección de paso y garantice en dicho punto una resistencia al fuego al menos igual a la del elemento atravesado, por ejemplo una compuerta cortafuegos automática EI t (i- o) siendo t el tiempo de resistencia al fuego requerida al elemento de compartimentación atravesado, o un dispositivo intumescente de obturación.
5. Elementos pasantes que aporten una resistencia al menos igual a la del elemento atravesado, por ejemplo, conductos de ventilación EI t (i-o) siendo t el tiempo de resistencia al fuego requerida al elemento de compartimentación atravesado.
Proyecto de centro hípico en Talarrubias 22
Reacción al fuego de elementos constructivos, decorativos y de mobiliario NO PROCEDE EN ESTE PROYECTO Los elementos constructivos deben cumplir las condiciones de reacción al fuego que se establecen en la tabla 4.1 de esta Sección.
Situación del elemento
Revestimiento
De techos y paredes De suelos
Norma Proyecto Norma Proyecto
Aparcamientos A2-s1,d0 A2-s1,d0 A2FL –s1 A2FL –s1
4.2.3.8.3 SECCIÓN SI 2: PROPAGACIÓN EXTERIOR
NO PROCEDE EN ESTE PROYECTO
Distancia entre huecos
Se limita en esta Sección la distancia mínima entre huecos entre dos edificios, los pertenecientes a dos sectores de incendio del mismo edificio, entre una zona de riesgo especial alto y otras zonas, o hacia una escalera o pasillo protegido desde otras zonas. El paño de fachada o de cubierta que separa ambos huecos deberá ser como mínimo EI-60.
Fachadas Cubiertas Distancia horizontal (m) (1) Distancia vertical (m) Distancia (m)
Ángulo entre
planos Norma Proyecto Norma Proyecto Norma Proyecto
0º > 3,00 8.60 No procede - No procede -
180º > 0,50 > 0.50 No procede - No procede -
(1) La distancia horizontal entre huecos depende del ángulo α que forman los planos exteriores de las fachadas:
Para valores intermedios del ángulo α, la distancia d puede obtenerse por interpolación
α 0º (fachadas paralelas enfrentadas) 45º 60º 90º 135º 180º
d (m) 3,00 2,75 2,50 2,00 1,25 0,50
Las medianeras o muros colindantes serán al menos EI-120: En proyecto mínimo EI -180.
Las cubiertas tendrán una resistencia mínima al fuego REI -60: En proyecto, > REI – 60.
4.2.3.8.4 SECCIÓN SI 3: EVACUACIÓN DE OCUPANTES.
NO PROCEDE EN ESTE PROYECTO
El edificio no se encuentra englobado dentro de “establecimientos de uso Comercial o Pública concurrencia de cualquier superficie y los de uso Docente , Residencial Público o Administrativo cuya superficie construida sea mayor que 1500 m2, si están integrados en un edificio cuyo uso previsto principal sea distinto del suyo”, y por tanto no tiene que cumplir ninguna de las dos condiciones siguientes:
a) Sus salidas de uso habitual y los recorridos hasta espacio exterior seguro estarán situados en elementos independientes de las zonas comunes del edificio y compartimentados respecto de éste de igual forma que deba estarlo el establecimiento en cuestión .
b) Sus salidas de emergencia podrán comunicar con un elemento común de evacuación del edificio a través de un vestíbulo de independencia , siempre que dicho elemento de evacuación esté dimensionado teniendo en cuenta dicha circunstancia.
Tampoco está englobado dentro del punto 2, que hace referencia a establecimientos de pública concurrencia, independientemente de su superficie.
CALCULO DE LA OCUPACIÓN
Calculamos la ocupación en función de la tabla 2.1. Densidades de ocupación , teniendo en cuenta como uso previsto cualquiera, y obtenemos una ocupación nula.
NUMERO DE SALIDAS Y LONGITUD DE LOS RECORRIDOS DE EVACUACIÓN
Según lo dispuesto en la tabla 3.1 Número de salidas de planta y longitud de los recorridos de evacuación, solo necesitaremos una única salida de planta ya que la ocupación no excede de 100 personas, y el recorrido de evacuación no excede de 50 m al tratarse de una planta con salida a espacio exterior seguro y la ocupación no excede de 25 personas.
DIMENSIONADO DE LOS MEDIOS DE EVACUACIÓN
Proyecto de centro hípico en Talarrubias 23
La puerta de salida tiene un ancho de 4.00, con una hoja de ancho 2 m , anchura suficiente para que se cumpla A > P/ 200 >
0.80 m y la anchura de toda hoja de puerta no debe ser menor que 0.60 m, ni exceder de 1.20 m.( Tabla 4.1 Dimensionado de los medios de evacuación)
PROTECCIÓN DE LAS ESCALERAS No existen escaleras.
PUERTAS SITUADAS EN RECORRIDOS DE EVACUACIÓN
La puerta prevista como salida de edificio es abatible de eje de giro vertical y su sistema de cierre no actuará mientras haya actividad en la zona a evacuar.
SEÑALIZACIÓN DE LOS MEDIOS DE EVACUACIÓN
Se dispondrá una señal de salida ya que se trata de una edificación destinada a otros usos, con una superficie superior a 50 m2. El tamaño será de 420 x 420 mm, ya que la distancia de observación está comprendida entre 10 y 20m (14.50m ).
CONTROL DEL HUMO DE INCENDIO
No es necesario disponer de un sistema de control del humo de incendio, ya que no se trata ni de aparcamientos, ni establecimientos de uso Comercial o Pública concurrencia, ni de atrios.
4.2.3.8.5: SECCIÓN SI 4: DETECCIÓN, CONTROL Y EXTINCIÓN DEL INCENDIO.
NO PROCEDE EN ESTE PROYECTO
Dotación de instalaciones de protección contra incendios. La exigencia de disponer de instalaciones de detección, control y extinción del incendio viene recogida en la Tabla 1.1 de esta Sección en función del uso previsto, superficies, niveles de riesgo, etc.
Aquellas zonas cuyo uso previsto sea diferente y subsidiario del principal del edificio o del establecimiento en el que deban estar integradas y que deban constituir un sector de incendio diferente, deben disponer de la dotación de instalaciones que se indica para el uso previsto de la zona.
El diseño, la ejecución, la puesta en funcionamiento y el mantenimiento de las instalaciones, así como sus materiales, sus componentes y sus equipos, cumplirán lo establecido, tanto en el apartado 3.1. de la Norma, como en el Reglamento de Instalaciones de Protección contra Incendios (RD. 1942/1993, de 5 de noviembre) y disposiciones complementarias, y demás reglamentación específica que le sea de aplicación.
Recinto, planta, sector
Extintores
portátiles Columna seca B.I.E. Detección y alarma
Instalación de alarma
Rociadores automáticos de
agua Norma Proy. Norma Proy. Norma Proy. Norma Proy. Norma Proy. Norma Proy.
En general Sí Sí (1UD)
No No No No No No No No No No
En caso de precisar otro tipo de instalaciones de protección (p.ej. ventilación forzada de garaje, extracción de humos de cocinas industriales, sistema automático de extinción, ascensor de emergencia, hidrantes exteriores etc.), consígnese en las siguientes casillas el sector y la instalación que se prevé:
SEÑALIZACIÓN DE LAS INSTALACIONES MANUALES DE PROTECCIÓN CONTRA INCENDIOS.
NO PROCEDE EN ESTE PROYECTO
1. Los medios de protección contra incendios de utilización manual (extintores, bocas de incendio, pulsadores manuales de alarma y dispositivos de disparo de sistemas de extinción) se deben señalizar mediante señales definidas en la norma UNE 23033-1 cuyo tamaño sea:
a) 210 x 210 mm. Cuando la distancia de observación de la señal no exceda de 10m;
b) 420 x 420 mm. Cuando la distancia de observación esté comprendida entre 10 y 20m;
c) 594 x 594mm. Cuando la distancia de observación esté comprendida entre 20 y 30m;
En nuestro caso, el extintor se señalizará con una señal de tamaño 420 x 420 mm.
2. Las señales serán visibles incluso en el fallo de suministro al alumbrado normal. Cuando sean fotoluminiscentes, sus características de emisión luminosa debe cumplir lo establecido en la norma UNE 23035-4:1999.
