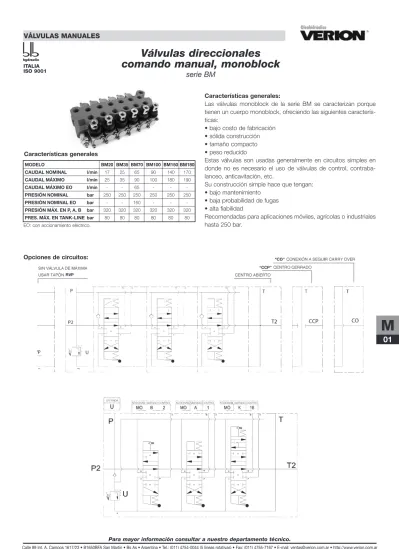

Válvulas direccionales comando manual, monoblock serie BM. Para mayor información consultar a nuestro departamento técnico.

Válvulas direccionales

comando manual, monoblock

serie BM

ITALIA ISO 9001

VÁLVULAS MANUALES

01

M

Características generales:

Las válvulas monoblock de la serie BM se caracterizan porque

tienen un cuerpo monoblock, ofreciendo las siguientes

caracterís-ticas:

• bajo costo de fabricación

• sólida construcción

• tamaño compacto

• peso reducido

Estas válvulas son usadas generalmente en circuitos simples en

donde no es necesario el uso de válvulas de control,

contraba-lanceo, anticavitación, etc.

Su construcción simple hace que tengan:

• bajo mantenimiento

• baja probabilidad de fugas

• alta fiabilidad

Recomendadas para aplicaciones móviles, agrícolas o industriales

hasta 250 bar.

Características generales

Opciones de circuitos:

MODELO BM20 BM35 BM70 BM100 BM150 BM180

CAUDAL NOMINAL l/min 17 25 65 90 140 170

CAUDAL MÁXIMO l/min 25 35 90 100 180 190

CAUDAL MÁXIMO EO l/min - - 65 - -

-PRESIÓN NOMINAL bar 250 250 250 250 250 250

PRESIÓN NOMINAL EO bar - - 160 - -

-PRESIÓN MÁX. EN P, A, B bar 320 320 320 320 320 320 PRES. MÁX. EN TANK-LINE bar 80 80 80 80 80 80

02

M

ITALIA ISO 9001 VÁLVULA DE ALIVIO

TIPO DESCRIPCIÓN CÓDIGO SÍMBOLO FOTO

ACCESORIOS

Rango de presión 10-90 bar

Calibración standard 70 bar 803057

X

Rango de presión 90-250 bar

Calibración standard 140 bar 803058

U

Rango de presión 150-300 bar Calibración standard 200 bar

832018 560423 560161

K

TAPÓN PARA CAVIDAD DE VÁLVULA DE ALIVIO KIT PARA LACRADO VÁLVULA DE ALIVIO KIT DE RETENCION

Tabla 3:

Tabla 1: Número de secciones

Tabla 2: Roscas de conexión

g= rosca gaS BSP F= rosca unF

TAMAÑO CONEXIÓN ROSCA A-B P T P2 T2 G 1/4” 1/4” 3/8” 3/8” 3/8” F 9/16” - 18 9/16” - 18 9/16” - 18 3/4” - 16 3/4” - 16 G 3/8” 3/8” 3/8” 3/8” 3/8” F 3/4” - 16 3/4” - 16 3/4” - 16 3/4” - 16 3/4” - 16 G 1/2” 1/2” 1/2” 3/4” 3/4” F 7/8” - 14 7/8” - 14 7/8” - 14 1 1/16” - 12 1 1/16” - 12 G 3/4” 3/4” 3/4” 3/4” 3/4” F 1 1/16” - 12 1 1/16” - 12 1 1/16” - 12 1 1/16” - 12 1 1/16” - 12 G 1” 1” 1” 1” 1” F 1 5/16” - 12 1 5/16” - 12 1 5/16” - 12 1 5/16” - 12 1 5/16” - 12 • • MX ManuaL

COn tRaBa dE SEguRidad

Tabla 4: Tipos de accionamiento del vástago

BB20 BC60 BM150 BM20 BM70 BC150 BC20 BC70 BM180 BM35 BM100 BF200 BF700 • • • MO ManuaL

TIPO CÓDIGO ESQUEMA FOTO

• • •

MC

ManuaL COn aCtuadOR

DESIGNACIÓN PARA ORDENAR:

BM 35/ 3

G U

MO

VER TABLA

1

VER TABLA

2

VER TABLA

3

VER TABLA

4

B

2

/

MO

VER TABLA

7

VER TABLA

4

VER TABLA

6

VER TABLA

5

BM20 BC20 BF20 BM35 BC40 BM70 BC70 BF70 BM100 BM180 BC150 Nº DE BM20 BM35 BM70 BM100 BM150 BM180 SECCIONES 1 • • • • • 2 • • • • 3 • • • • 4 • • • 5 • • • 6 • • •

VÁLVULAS MANUALES

03

M

BB20 BC60 BM150 BM20 BM70 BC150 BC20 BC70 BM180 BM35 BM100 BF200 BF700

TIPO CÓDIGO ESQUEMA FOTO

• • • DO COn LEva • • BC150 JS ManiPuLadOR • • • 1DC

dOBLE COMandO ManuaL y a CaBLE

• • •

FL

PaRa COnEXión COn CaBLE

• • •

FO LEva CA CaBLE FL adaPtadOR

COn CaBLE y COMandO REMOtO

• • BM150

BM180 1FL

dOBLE COMandO ManuaL y CaBLE

• • BM150 BM180 MO ManuaL ...1F adaPtadOR CA CaBLE FO LEva

dOBLE COMandO ManuaL y COMandO REMOtO

• FJ jOyStiCk

CA CaBLE

FL adaPtadOR

COn CaBLE y ManiPuLadOR a diStanCia

• • •

FO LEva

CA CaBLE FL adaPtadOR COn CaBLE y tRaBa dE SEguRidad a diStanCia

• •

1P

nEuMátiCO ITALIA ISO 9001

04

M

• • • • • • • • • • • • A B C D VÁSTAGO DOBLE EFECTO VÁSTAGO SIMPLE EFECTO EN A VÁSTAGO SIMPLE EFECTO EN B VÁSTAGO MOTOR

VÁSTAGO DOBLE EFECTO B COMUNICADO CON T

VÁSTAGO DOBLE EFECTO A COMUNICADO CON T VÁSTAGO “K” FLOTANTE (*) • • • E • • • F • K VÁSTAGO “L” FLOTANTE L • •

Tabla 5: Vástagos

BM20 BM70 BM150 BF20 BC70 BC150 BC20 BF700 BM180 BM35 BM100

TIPO CÓDIGO ESQUEMA VISTA

ITALIA ISO 9001 BB20 BC60 BM150 BM20 BM70 BC150 BC20 BC70 BM180 BM35 BM100 BF200 BF700

TIPO CÓDIGO ESQUEMA FOTO

• • HO hidRáuLiCO BC60 BC20 BM70 BC70 BF700 EO* ELéCtRiCO BM70 BC70 BC60 BC70 MO...EO ManuaL/ELéCtRiCO HEO PROPORCiOnaL

• • • • • • • • • • • • 1 2 3 4 MANUAL

3 posiciones centrado por resorte

MANUAL

3 posiciones 1 posición retenida

MANUAL

3 posiciones

una con traba otra con resorte

MANUAL

2 posiciones

una centrada por resorte

MANUAL

2 posiciones

MANUAL

3 posiciones retorno a resorte a posición 1 desde 0 y 2

MANUAL

3 posiciones retorno a resorte a posición 2 desde 0 y 1 • • • 5 • • • 6 • • • 7

Tabla 6: Tipos de control de vástagos

BM20 BM70 BM150 BF20 BC70 BC150 BC20 BF700 BM180 BM35 BM100

TIPO CÓDIGO ESQUEMA VISTA

VÁLVULAS MANUALES

05

M

VÁSTAGO DOBLE EFECTO

CENTRO CERRADO

VÁSTAGO DOBLE EFECTO P-A

B-T EN NUETRO

VÁSTAGO SIMPLE EFECTO EN A ELÉCTRICO (*)

VÁSTAGO MOTOR ELÉCTRICO (*) • M • • Y VÁSTAGO “P” CON A Y B EN UN EXTREMO R • • BE VÁSTAGO FLOTANTE CENTRO CERRADO Z • VÁSTAGO DOBLE EFECTO ELÉCTRICO AE • • • • DE

(*) NOTA:Este émbolo deberá ser siempre la última sección. Para la utilización, el cuerpo requiere de un mecanizado. Este vástago dispone de una cuarta posición que permite la función flotante.

BM20 BM70 BM150 BF20 BC70 BC150 BC20 BF700 BM180 BM35 BM100

TIPO CÓDIGO ESQUEMA VISTA

ITALIA ISO 9001

06

M

TAPÓN CONEXIÓN gaS TAPÓN CONEXIÓN unF

Tabla 7: Tapones para conexiones

Tabla 8: Tensión de alimentación 12 o 24 VDC, 48 W.

TAPÓN SALIDA gaS TAPÓN SALIDA unF TAPÓN A CENTRO CERRADO gaS TAPÓN A CENTRO CERRADO unF P/P2 CO CCP CCP T/T2 CO • • • • • 1EB MO1E ELÉCTRICO

eléctrico doble solenoide en B

ELÉCTRICO MANUAL doble solenoide BM20 BM70 BM150 BF20 BC70 BC150 BC20 BF700 BM180 BM35 BM100

TIPO CÓDIGO ESQUEMA VISTA

ITALIA ISO 9001

MANUAL

3 posiciones retenidas con trabas

MANUAL

2 posiciones con traba

MANUAL

2 posiciones con traba

MANUAL • • • 8 • • • 9 • • • 10 • 11 MANUAL 12 • MANUAL 13 • MANUAL 14 • MANUAL 4 posiciones flotante 16 • ELÉCTRICO doble solenoide a y B 1E • • ELÉCTRICO

BM20

de 1 a 6 cuerpos

COMPONENTES Y HERRAMIENTAS PARA ALTA PRESIÓN

07

M

Características generales

BM20 CAUDAL NOMINAL l/min 17

CAUDAL MÁXIMO l/min 25

PRESIÓN NOMINAL bar 250

PRESIÓN MÁXIMA bar 320

PRES. MÁX. EN T bar 80

Roscas standard

CODIGO A-B P T P2 T2 G 1/4” 1/4” 3/8” 3/8” 3/8” F 9/16”-18 9/16”-18 9/16”-18 3/4”-16 3/4”-16 MODELO L I Kg BM20/1 76 50 1.5 BM20/2 106 80 2.3 BM20/3 136 110 3.1 BM20/4 166 140 3.9 BM20/5 196 170 4.7 BM20/6 226 200 5.5

Ensayos a 50ºC viscosidad 3,5ºE. ITALIA

BM35

de 1 a 6 cuerpos

08

M

Características generales

BM35 CAUDAL NOMINAL l/min 25

CAUDAL MÁXIMO l/min 35

PRESIÓN NOMINAL bar 250 PRESIÓN MÁXIMA bar 320

PRES. MÁX. EN T bar 80

Roscas standard

CODIGO A-B P T P2 T2 G 3/8” 3/8” 3/8” 3/8” 3/8” F 3/4”-16 3/4”-16 3/4”-16 3/4”-16 3/4”-16 MODELO L I Kg BM35/1 81.5 50 1.8 BM35/2 111.5 80 2.7 BM35/3 141.5 110 3.8 BM35/4 171.5 140 4.6 BM35/5 201.5 170 5.4 BM35/6 231.5 200 6.2

Ensayos a 50ºC viscosidad 3,5ºE.

ITALIA ISO 9001

BM70

de 1 a 6 cuerpos

VÁLVULAS MANUALES

09

M

Características generales

BM70 CAUDAL NOMINAL l/min 65

CAUDAL MÁXIMO l/min 90

CAUDAL MÁXIMO EO l/min 65 PRESIÓN NOMINAL bar 250 PRESIÓN NOMINAL EO bar 160 PRESIÓN MÁXIMA bar 320

PRES. MÁX. EN T bar 80

EO= con accionamiento eléctrico.

Roscas standard

CODIGO A-B P T P2 T2 G 1/2” 1/2” 1/2” 3/4” 3/4” F 7/8”-14 7/8”-14 7/8”-14 1 1/16”-12 1 1/16”-12 MODELO L I Kg BM70/1 117 66 4.6 BM70/2 157 106 7 BM70/3 197 146 9.2 BM70/4 237 186 11.5 BM70/5 277 226 13.7 BM70/6 317 266 16

Ensayos a 50ºC viscosidad 3,5ºE. ITALIA

BM100

de 1 a 3 cuerpos

10

M

Características generales

BM100 CAUDAL NOMINAL l/min 90

CAUDAL MÁXIMO l/min 100

PRESIÓN NOMINAL bar 250

PRESIÓN MÁXIMA bar 320

PRES. MÁX. EN T bar 80

Roscas standard

CODIGO A-B P T P2 T2 G 3/4” 3/4” 3/4” 3/4” 3/4” F 1 1/16”-12 1 1/16”-12 1 1/16”-12 1 1/16”-12 1 1/16”-12 MODELO L I Kg BM100/1 115 66 4.7 BM100/2 155 106 7.2 BM100/3 195 146 9.5

Ensayos a 50ºC viscosidad 3,5ºE.

ITALIA ISO 9001

VÁLVULAS MANUALES

11

M

BM150

de 1 cuerpo

Características generales

BM150 CAUDAL NOMINAL l/min 140 CAUDAL MÁXIMO l/min 180 PRESIÓN NOMINAL bar 250 PRESIÓN MÁXIMA bar 320

PRES. MÁX. EM T bar 80

Roscas standard

CODIGO A-B P T P2 T2 G 3/4” 3/4” 3/4” 1” 1” F 1.1/16”-12 1.1/16”-12 1.1/16”-12 1.5/16”-12 1.5/16”-12 MODELO L I Kg BM150 8.2

Opciones de válvulas auxiliares:

VL=

válvula de alivio

VC=

válvula anticavitation

VLC=

válvula combinada y alivio

Ensayos a 50ºC viscosidad 3,5ºE. ITALIA

12

M

ITALIA ISO 9001

BM180

de 1 cuerpo

Características generales

BM100 CAUDAL NOMINAL l/min 180 CAUDAL MÁXIMO l/min 190 PRESIÓN NOMINAL bar 250 PRESIÓN MÁXIMA bar 320

PRES. MÁX. EN T bar 80

Roscas standard

CODIGO A-B P T P2 T2 G 1” 1” 1” 1” 1” F 1 5/16”-12 1 5/16”-12 1 5/16”-12 1 5/16”-12 1 5/16”-12 MODELO L I Kg BM180 8.2

Opciones de válvulas auxiliares:

VL=

válvula de alivio

VC=

válvula anticavitation

VLC=

válvula combinada anticavitation

y de alivio
