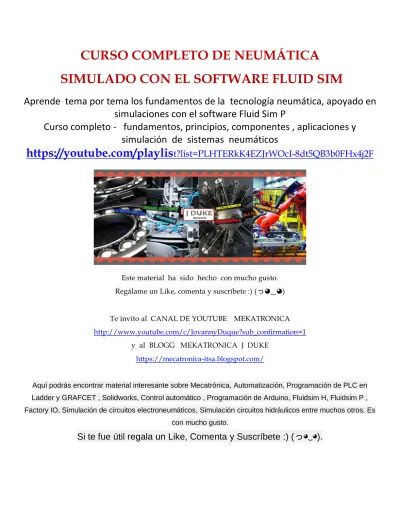

CURSO COMPLETO DE NEUMÁTICA SIMULADO CON EL SOFTWARE FLUID SIM

Aprende tema por tema los fundamentos de la tecnología neumática, apoyado en simulaciones con el software Fluid Sim P

Curso completo - fundamentos, principios, componentes , aplicaciones y simulación de sistemas neumáticos

https://youtube.com/playlis t?list=PLHTERkK4EZJrWOcI-8dt5QB3b0FHx4j2F

Este material ha sido hecho con mucho gusto.

Regálame un Like, comenta y suscríbete :) (っ◕‿◕)

Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1

y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/

Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es

con mucho gusto.

Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).

(2)

VÁLVULAS 3/2

Actividad: Observa el video “ VALVULA 3 2 ” en el enlace https://www.youtube.com/watch?v=NbiCR_sOiJ0

Ver video explicativo https://youtu.be/KrnnUzeQH9Q

Las válvulas 3/2 son utilizadas para mandos equipados con cilindros de simple efecto o para accionamientos de elementos de mando.

Las válvulas de 3/2 vías permiten activar o desactivar señales. Las válvulas de 3/2 vías tienen 3 conexiones y 2 posiciones. La tercera conexión 3(R) permite la evacuación de aire del conducto transmisor de la señal. Un muelle presiona una bola contra un asiento de válvula, y el paso de la conexión que recibe presión 1 (P) hacia el conducto de trabajo 2(A) queda bloqueado. La conexión 2(}\) es evacuada a lo largo del vástago que abre el paso hacia la conexión 3(R).

Válvula 3/2, normalmente cerrada con asiento de bola

Actividad: Observa el video “ VALVULA 3 2 ” en el enlace https://www.youtube.com/watch?v=NbiCR_sOiJ0

EI vástago se encarga de separar la bola de su asiento. Al efectuar esta operación, es necesario superar la fuerza que ejerce el muelle de reposición y, además, la fuerza de la presión.

Si la válvula está en estado activado, están unidas las conexiones 1 (P) y 2(A) y la válvula abre él paso. Estas válvulas son accionadas manual o mecánicamente. La fuerza necesaria para su accionamiento depende de la presión de alimentación y de la fricción en la válvula misma. Estas circunstancias significan

Una limitación de los posibles tamaños de este tipo de válvulas. El diseño de las válvulas de asiento de bola es sencillo y compacto.

Una clásica aplicación de las válvulas 3/2 es el accionamiento de cilindros de simple efecto

Las válvulas 3/2 son utilizadas para mandos equipados con cilindros de simple efecto o para accionamientos de elementos de mando.

(3)

o Válvula 3/2, normalmente cerrada con asiento de plato

Esta válvula tiene un diseño tipo válvula de plato. La junta es simple y efectiva. El tiempo de respuesta es breve y un pequeño movimiento es suficiente para abrir grandes dimensiones al aire a presión. Al igual que las válvulas de asiento por bola , son resistentes a la suciedad y tienen una larga vida.

Válvula de corredera 3/2 de accionamiento manual

El diseño de la válvula es sencillo. La válvula es activada desplazando el casquillo en dirección longitudinal.

Estas válvulas son utilizadas como válvulas de bloqueo y tienen principalmente la finalidad de alimentar o evacuar aire en sistemas neumáticos completos o parciales ..

Válvula 3/2 normalmente cerrada de accionamiento neumático y con muelle de reposición

Las válvulas accionadas neumáticamente pueden ser utilizadas como elementos de maniobra de accionamiento indirecto.

Un vez llega el aire por la recamara (12) la válvula abre el paso entre los puertos 1 y 2 volviendo a cerrarse cuando desaparece la señal (12).

(4)

ACCIONAMIENTO INDIRECTO DE UN CILINDRO DE SIMPLE EFECTO.

La señal que provoca que el cilindro 1.0 avance, es emitida indirectamente a través de la válvula manual 3/2 vías (1.2). Esta válvula transmite la señal de mando al elemento de maniobra (1.1). Cuando el cilindro recibe presión en la conexión 12, la corredera actúa en contra del muelle de reposición, con lo cual conmuta la válvula.

Actividad: Observar el video en Youtube " VALVULA 3- 2 " en el enlace

https://youtu.be/NbiCR_sOiJ0
