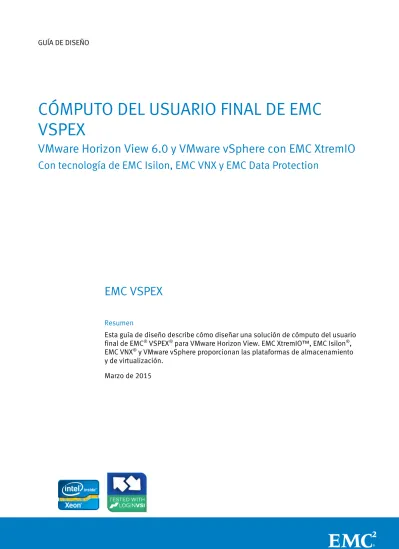

CÓMPUTO DEL USUARIO FINAL DE EMC VSPEX

(1)

CÓMPUTO DEL USUARIO FINAL DE EMC

VSPEX

VMware Horizon View 6.0 y VMware vSphere con EMC XtremIO

Con tecnología de EMC Isilon, EMC VNX y EMC Data Protection

EMC VSPEX

Resumen

Esta guía de diseño describe cómo diseñar una solución de cómputo del usuario final de EMC®_VSPEX®_{para VMware Horizon View. EMC XtremIO™, EMC Isilon}®_, EMC VNX®_{y VMware vSphere proporcionan las plataformas de almacenamiento} y de virtualización.

(2)

2 Cómputo del usuario final de EMC VSPEX: VMware Horizon View 6.0 y VMware vSphere con EMC XtremIO

Guía de diseño

Publicado en marzo de 2015

EMC considera que la información de este documento es precisa en el momento de su publicación. La información está sujeta a cambios sin previo aviso.

La información de esta publicación se proporciona tal cual. EMC Corporation no se hace responsable ni ofrece garantía de ningún tipo con respecto a la información de esta publicación y específicamente renuncia a toda garantía implícita de

comerciabilidad o capacidad para un propósito determinado. El uso, la copia y la distribución de cualquier software de EMC descrito en esta publicación requieren una licencia de software correspondiente.

EMC2_{, EMC y el logotipo de EMC son marcas registradas o marcas comerciales de} EMC Corporation en los Estados Unidos y en otros países. Todas las demás marcas comerciales utilizadas en este documento pertenecen a sus respectivos propietarios. Para obtener una lista actualizada de nombres de productos de EMC, consulte las

su país correspondiente).

Cómputo del usuario final de EMC VSPEX

VMware Horizon View 6.0 y VMware vSphere con EMC XtremIO Con tecnología de EMC Isilon, EMC VNX y EMC Data Protection Guía de diseño

(3)

Contenido

Capítulo 1

Introducción

9

Propósito de esta guía ... 10

Valor para el negocio ... 10

Alcance ... 11

Audiencia ... 11

Terminología ... 12

Capítulo 2

Antes de comenzar

13

Flujo de trabajo de implementación ... 14

Lectura esencial ... 14

Descripción general de la solución VSPEX ... 14

Guía de implementación para VSPEX ... 14

Guía de la infraestructura comprobada VSPEX ... 15

Guía de la protección de datos de EMC para VSPEX ... 15

Guía de RSA SecurID para el cómputo del usuario final de VSPEX ... 15

Capítulo 3

descripción general de la solución

17

Descripción general ... 18

Infraestructuras comprobadas VSPEX ... 18

Arquitectura de la solución ... 19

Arquitectura de alto nivel ... 19

Arquitectura lógica ... 21

Componentes clave ... 22

Gestor de virtualización de escritorios ... 23

VMware Horizon View 6.0 ... 23

VMware View Composer ... 24

VMware View Persona Management ... 24

VMware View Storage Accelerator ... 24

VMware vRealize Operations Manager for Horizon View ... 25

Capa de virtualización ... 25

VMware vSphere ... 25

VMware vCenter Server ... 25

Alta disponibilidad de VMware vSphere... 26

VMware vShield Endpoint ... 26

Capa de cómputo ... 26

Capa de red ... 26

Capa de almacenamiento ... 26

(4)

Guía de diseño

EMC Isilon ... 29

EMC VNX ... 32

Administración de virtualización ... 36

Capa de protección de datos ... 37

Capa de seguridad ... 37

Solución VMware Workspace ... 38

Capítulo 4

Dimensionamiento de la solución

39

Carga de trabajo de referencia ... 40

Requisitos de la nube privada de VSPEX ... 41

Diseño del almacenamiento de la nube privada ... 42

Configuraciones del arreglo XtremIO ... 42

Configuraciones de XtremIO validadas ... 43

Diseño de almacenamiento de XtremIO ... 43

Expansión de ambientes de cómputo del usuario final de VSPEX existentes ... 43

Configuración de Isilon ... 44

Configuraciones de VNX ... 44

VNX FAST VP ... 45

Sistemas de archivos compartidos VNX ... 45

Elección de la arquitectura de referencia correcta ... 45

Uso de la hoja de trabajo de dimensionamiento del cliente ... 45

Selección de una arquitectura de referencia ... 48

Ajuste de los recursos de hardware ... 49

Resumen ... 50

Capítulo 5

Consideraciones de diseño y mejores prácticas de la

solución

51

Consideraciones de diseño del servidor ... 52

Mejores prácticas del servidor ... 53

Hardware de servidor validado ... 54

Virtualización de la memoria de vSphere ... 55

Pautas para la configuración de la memoria ... 56

Consideraciones de diseño de la red ... 58

Hardware de red validado ... 59

Guía para la configuración de la red ... 59

Consideraciones sobre el diseño de almacenamiento ... 63

Hardware y configuración del almacenamiento validado ... 63

Virtualización del almacenamiento de vSphere ... 64

Alta disponibilidad y failover ... 65

(5)

Capa de cómputo ... 65

Capa de red ... 66

Capa de almacenamiento ... 67

Perfil de la prueba de validación ... 68

Características del perfil ... 68

Perfil de la plataforma antivirus y antimalware ... 69

Características de la plataforma ... 69

Arquitectura de vShield ... 69

Perfil de la plataforma VMware vRealize Operations Manager for Horizon View ... 70

Características de la plataforma ... 70

Arquitectura de vRealize Operations Manager for Horizon View ... 70

Solución VSPEX para VMware Workspace ... 71

Componentes clave de VMware Workspace ... 71

Arquitectura de VSPEX para VMware Workspace ... 72

Capítulo 6

Documentación de referencia

75

Documentación de EMC ... 76

Otra documentación ... 76

Apéndice A

Hoja de trabajo de dimensionamiento del cliente

79

Hoja de trabajo de dimensionamiento del cliente para el cómputo del usuario final ... 80

(6)

Guía de diseño

Figuras

Figura 1. Infraestructuras comprobadas VSPEX ... 19

Figura 2. Arquitectura de la solución validada ... 20

Figura 3. Arquitectura lógica ... 21

Figura 4. Componentes del cluster de Isilon ... 30

Figura 5. Funcionalidad del sistema operativo Isilon OneFS ... 30

Figura 6. Clases de nodos de Isilon ... 32

Figura 7. Nuevo Unisphere Management Suite ... 34

Figura 8. Flexibilidad de la capa de cómputo ... 52

Figura 9. Uso de memoria del hipervisor ... 55

Figura 10. Configuración de la memoria en la máquina virtual ... 57

Figura 11. Ejemplo de diseño de red FC de alta disponibilidad de XtremIO ... 60

Figura 12. Ejemplo de diseño de red Ethernet de alta disponibilidad de VNX ... 61

Figura 13. Redes requeridas ... 62

Figura 14. Tipos de discos virtuales de VMware ... 65

Figura 15. Alta disponibilidad en la capa de virtualización ... 65

Figura 16. Fuentes de alimentación redundantes ... 66

Figura 17. Alta disponibilidad de la capa de red VNX Ethernet ... 66

Figura 18. Alta disponibilidad de la serie XtremIO ... 67

Figura 19. Diseño de la arquitectura de VMware Workspace ... 71

Figura 20. Solución VSPEX para VMware Workspace: arquitectura lógica ... 72

Figura 21. Hoja de trabajo de dimensionamiento del cliente imprimible ... 81

Tablas

Tabla 1. Terminología ... 12

Tabla 2. Flujo de trabajo de implementación... 14

Tabla 3. Componentes de la solución ... 22

Tabla 4. Cómputo del usuario final de VSPEX: Proceso de diseño ... 40

Tabla 5. Características del escritorio virtual de referencia ... 40

Tabla 6. Requisitos mínimos del servidor de la infraestructura ... 42

Tabla 7. Configuraciones de XtremIO X-Brick ... 43

Tabla 8. Requisitos de recursos de datos de usuarios en Isilon ... 44

Tabla 9. Requisitos de recursos de datos de usuario en VNX... 44

Tabla 10. Ejemplo de la hoja de trabajo de dimensionamiento del cliente ... 46

Tabla 11. Recursos de escritorios virtuales de referencia ... 47

Tabla 12. Totales de componentes de recursos de servidor ... 50

Tabla 13. Hardware del servidor ... 54

Tabla 14. Capacidad mínima de conmutación ... 59

Tabla 15. Hardware del almacenamiento ... 63

Tabla 16. Perfil validado del ambiente ... 68

(7)

Tabla 18. Características de la plataforma Horizon View ... 70

Tabla 19. Dispositivos virtuales de OVA ... 72

Tabla 20. Recursos de hardware mínimos para VMware Workspace ... 73

(8)

(9)

Capítulo 1

Introducción

Este capítulo presenta los siguientes temas:

Propósito de esta guía ... 10

Valor para el negocio ... 10

Alcance ... 11

Audiencia ... 11

Terminología ... 12

(10)

Guía de diseño

Propósito de esta guía

La infraestructura comprobada de cómputo del usuario final de EMC®_VSPEX® proporciona al cliente un sistema moderno capaz de alojar una gran cantidad de escritorios virtuales con un nivel de rendimiento coherente. Esta solución de cómputo del usuario final de VSPEX para VMware Horizon View 6.0 se ejecuta en una capa de virtualización de VMware vSphere respaldada por la familia EMC XtremIO™ altamente disponible, que proporciona el almacenamiento. En esta solución, la infraestructura de virtualización de escritorio está colocada en capas en una infraestructura comprobada de VSPEX Private Cloud for VMware vSphere, mientras que los escritorios se alojan en recursos exclusivos.

Los componentes de cómputo y de red, definidos por los partners de VSPEX, están diseñados para que sean redundantes y lo bastante eficaces para manejar las necesidades de procesamiento y de datos de un amplio ambiente de

máquinas virtuales. Las soluciones de XtremIO proporcionan almacenamiento para escritorios virtuales; las soluciones de EMC VNX®_{brindan almacenamiento} para datos de usuarios; las soluciones de respaldo y recuperación de EMC Avamar®_{brindan protección de datos para datos de usuarios; y RSA}®_SecurID® proporciona una autenticación opcional de usuario segura.

Esta solución de cómputo del usuario final de VSPEX está validada para un máximo de 2,500 escritorios virtuales de clonación completa o 3,500 de clonación vinculada para un X-Brick, y hasta 1,250 escritorios virtuales de clonación completa o 1,750 de clonación vinculada para un Starter X-Brick. Estas configuraciones validadas están basadas en una carga de trabajo de escritorios de referencia y forman la base para soluciones rentables y personalizadas para clientes.

XtremIO es compatible con clusters de escalamiento horizontal de hasta seis X-Brick. Cada X-Brick adicional aumenta de manera lineal el rendimiento y la capacidad de escritorios virtuales. Los X-Brick de XtremIO se validan para dar soporte a una mayor cantidad de escritorios (tanto de clonación completa como vinculada) y los números validados de VSPEX son exclusivos de la solución comunicada.

Una infraestructura de cómputo del usuario final o de escritorios virtuales es un sistema complejo. Esta guía de diseño describe cómo diseñar una solución de cómputo del usuario final según las mejores prácticas de VMware Horizon View para VMware vSphere, con la tecnología de XtremIO, EMC VNX o EMC Isilon, y EMC Data Protection.

Valor para el negocio

Las aplicaciones de negocio están migrando al ambiente consolidado de

cómputo, red y almacenamiento. La solución de cómputo del usuario final de EMC VSPEX con VMware reduce la complejidad de configurar cada componente de un modelo de implementación tradicional. También reduce la complejidad de administrar la integración mientras mantiene las opciones de diseño e

implementación de aplicaciones. Además, proporciona administración unificada, a la vez que permite el control y el monitoreo de procesos.

(11)

Los beneficios para el negocio que ofrece la solución de cómputo del usuario final de VSPEX para VMware Horizon View son los siguientes:

• Una solución de virtualización de punto a punto para utilizar las capacidades de los componentes de la infraestructura unificada

• Virtualización eficaz para diversos casos de uso de clientes de hasta 2,500 escritorios virtuales de clonación completa o 3,500 de clonación vinculada para un X-Brick, y hasta 1,250 escritorios virtuales de clonación completa o 1,750 de clonación vinculada para un Starter X-Brick

• Arquitecturas de referencia confiables, flexibles y escalables

Alcance

Esta guía de diseño describe cómo planear una solución de cómputo del usuario final de EMC VSPEX simple, eficaz y flexible para VMware Horizon View 6.0. Proporciona ejemplos de implementación para el almacenamiento de escritorios virtuales en XtremIO y almacenamiento de datos de usuario en arreglos de almacenamiento VNX. Se aplican los mismos principios y reglas a cualquier otro modelo de VNX que se haya validado como parte del programa de EMC VSPEX. Además, se explica cómo dimensionar Horizon View en la infraestructura VSPEX, asignar recursos según las mejores prácticas y usar todos los beneficios que ofrece VSPEX.

Las soluciones EMC Data Protection para la protección de datos de VMware Horizon View se describen en otro documento, Respaldo y recuperación de EMC para el cómputo del usuario final de VSPEX con VMware Horizon View: guía de diseño e implementación.

La solución opcional para la autenticación segura de usuarios de RSA SecurID para VMware Horizon View también se describe en otro documento, Seguridad del cómputo del usuario final de EMC VSPEX con RSA SecurID: VMware Horizon View 5.2 y VMware vSphere 5.1 para hasta 2,000 escritorios virtuales: guía de diseño.

Audiencia

Esta guía está dirigida al personal interno de EMC y a partners que cumplen los requisitos de EMC VSPEX. En esta guía se supone que los partners de VSPEX que implementan esta infraestructura comprobada VSPEX para VMware Horizon View tienen la capacitación y la experiencia necesarias para instalar y configurar una solución de cómputo del usuario final basada en Horizon View con vSphere como el hipervisor, los sistemas de almacenamiento de XtremIO, VNX o Isilon, y la infraestructura relacionada.

Los lectores también deben estar familiarizados con las políticas de seguridad de la infraestructura y la base de datos de la instalación del cliente.

En esta guía se ofrecen referencias externas cuando corresponda. EMC recomienda que los partners que implementen esta solución conozcan estos documentos. Para obtener más información, consulte Lectura esencial y Capítulo 6:

(12)

Guía de diseño

Terminología

La Tabla 1 detalla la terminología usada en esta guía.

Tabla 1. Terminología

Término Definición

Deduplicación de

datos Una función del arreglo XtremIO que reduce la utilización del almacenamiento físico eliminando bloques de datos redundantes

Clones completos Escritorios que se implementan con una plantilla de vSphere

Copias enlazadas Escritorios que comparten una imagen base común dentro de un

pool de escritorios y tienen un espacio físico de almacenamiento mínimo

Arquitectura de referencia

La arquitectura validada compatible con esta solución de cómputo del usuario final de VSPEX en cuatro puntos de escala: un X-Brick capaz de alojar hasta 2,500 escritorios virtuales de clonación completa o 3,500 de clonación vinculada, y un Starter X-Brick capaz de alojar hasta 1,250 escritorios virtuales de clonación completa o 1,750 de clonación vinculada.

Carga de trabajo de referencia

Para las soluciones de cómputo del usuario final de VSPEX, un solo escritorio virtual (el escritorio virtual de referencia) con las características de la carga de trabajo indicadas en la Tabla 5, en la página 40. Con la comparación del uso real del cliente con esta carga de trabajo de referencia, es posible determinar la arquitectura de referencia que debe elegir como la base para la implementación de VSPEX del cliente.

Consulte Carga de trabajo de referencia para obtener más información.

Procesador de almacenamiento (SP)

El componente de cómputo del arreglo de almacenamiento VNX. Los SP transfieren datos desde y hacia los arreglos y entre ellos.

Controlador de almacenamiento (SC)

El componente de cómputo del arreglo de almacenamiento XtremIO. Los SC transfieren datos desde y hacia los arreglos XtremIO y entre ellos.

Infraestructura de escritorio virtual (VDI)

Desacopla el escritorio de la máquina física. En un ambiente de VDI, el sistema operativo del escritorio (SO) y las aplicaciones residen dentro de una máquina virtual que se ejecuta en un equipo host y los datos residen en el almacenamiento compartido. Los usuarios tienen acceso al escritorio virtual desde cualquier equipo o dispositivo móvil por medio de una red privada o de una conexión a Internet.

Servidor de administración de XtremIO (XMS)

Se usa para administrar un arreglo XtremIO y se implementa como una máquina virtual. El XMS se implementa con un paquete de Open Virtualization Alliance (OVA).

Starter X-Brick de XtremIO

Una configuración especializada del arreglo basado íntegramente en tecnología flash de XtremIO que incluye 13 discos SSD para esta solución

X-Brick de XtremIO Una configuración especializada del arreglo basado íntegramente

en tecnología flash de XtremIO que incluye 25 discos SSD para esta solución

(13)

Capítulo 2

Antes de comenzar

Flujo de trabajo de implementación ... 14 Lectura esencial ... 14

(14)

Guía de diseño

Flujo de trabajo de implementación

En la Tabla 2 se muestra el flujo de proceso necesario para diseñar e implementar la solución de cómputo del usuario final.1

Tabla 2. Flujo de trabajo de implementación Paso Acción

1 _{Use la hoja de trabajo de dimensionamiento del cliente para recopilar los}

requisitos del cliente. Consulte el Apéndice A de esta guía de diseño.

2 _{Utilice la herramienta para dimensionamiento de EMC VSPEX para determinar la}

arquitectura de referencia de VSPEX recomendada para la solución de cómputo del usuario final, según los requisitos del cliente reunidos en el paso 1.

Nota: Si la herramienta para dimensionamiento no está disponible, puede dimensionar manualmente la aplicación mediante las reglas descritas en el Capítulo 4 de esta guía de diseño.

3 _{Utilice esta guía de diseño para establecer el diseño final de la solución VSPEX.}

Nota: Asegúrese de que se consideren todos los requisitos de recursos y no solo los requisitos para el cómputo del usuario final.

4 _{Solicite la infraestructura comprobada y la arquitectura de referencia VSPEX}

correctas. Consulte la Guía de infraestructura comprobada VSPEX en Lectura esencial para recibir orientación sobre cómo seleccionar una infraestructura comprobada de nube privada.

5 _{Implemente y pruebe la solución VSPEX. Consulte la guía de implementación}

para VSPEX en Lectura esencial para obtener orientación.

Nota: EMC validó la solución mediante la herramienta Login VSI, como se

describe en el Capítulo 4. Para obtener más información, visit

Lectura esencial

EMC recomienda leer los siguientes documentos, disponibles en el espacio VSPEX

correspondiente),

Consulte el siguiente documento relacionado con la descripción general de las soluciones VSPEX:

EMC VSPEX End User Computing Solutions with VMware vSphere and VMware View

Consulte la siguiente guía de implementación para VSPEX:

Cómputo del usuario final de EMC VSPEX: VMware Horizon View 6.0 y VMware vSphere con EMC XtremIO

1_{Si su solución incluye componentes de respaldo y recuperación, consulte la guía EMC}

Backup and Recovery for VSPEX for End-User Computing with VMware View Design and Implementation Guide para conocer las reglas de dimensionamiento e implementación del respaldo y la recuperación.

Descripción general de la solución VSPEX Guía de implementación para VSPEX

(15)

Consulte la guía de infraestructura comprobada Nube privada de EMC VSPEX: VMware vSphere 5.5 para hasta 1,000 máquinas virtuales

Consulte la guía de diseño y la guía de implementación sobre las soluciones de respaldo y recuperación de EMC para VSPEX para cómputo del usuario final con VMware View

Consulte el documento Securing EMC VSPEX End-User Computing with RSA SecurID: VMware Horizon View 5.2 and VMware vSphere 5.1 for up to 2,000 Virtual Desktops Design Guide

Guía de la infraestructura comprobada VSPEX Guía de la protección de datos de EMC para VSPEX Guía de RSA SecurID para el cómputo del usuario final de VSPEX

(16)

(17)

Capítulo 3

descripción general de la solución

Descripción general ... 18

Infraestructuras comprobadas VSPEX ... 18

Arquitectura de la solución ... 19

Componentes clave ... 22

Gestor de virtualización de escritorios ... 23

Capa de virtualización ... 25

Capa de cómputo ... 26

Capa de red ... 26

Capa de almacenamiento ... 26

Capa de protección de datos ... 37

Capa de seguridad ... 37

Solución VMware Workspace ... 38

(18)

Guía de diseño

Descripción general

En este capítulo se proporciona una descripción general del cómputo del usuario final de VSPEX para VMware Horizon View en la solución VMware vSphere y las tecnologías clave de la solución. EMC diseñó y probó la solución para que proporcione los recursos de virtualización, servidor, red, almacenamiento y respaldo, de modo que sea compatible con las arquitecturas de referencia para las siguientes configuraciones de X-Brick validadas del arreglo basado

íntegramente en tecnología flash de XtremIO:

• XtremIO Starter X-Brick: incluye 13 discos SSD y es compatible con hasta 1,250 escritorios virtuales de clonación completa o 1,750 de clonación vinculada.

• XtremIO X-Brick: incluye 25 discos SSD y es compatible con hasta 2,500 escritorios virtuales de clonación completa o 3,500 de clonación vinculada.

Los X-Brick de XtremIO se validan para dar soporte a una mayor cantidad de escritorios (tanto de clonación completa como vinculada) y los números validados de VSPEX son exclusivos de esta solución.

Aunque los componentes de la infraestructura de virtualización de escritorios de la solución que se muestran en la Figura 3 están diseñados para colocarse en capas en VSPEX Private Cloud, las arquitecturas de referencia no incluyen detalles de configuración para la infraestructura comprobada subyacente. En la guía de infraestructura comprobada VSPEX que se encuentra en Lectura esencial se proporciona información para configurar la infraestructura requerida.

Infraestructuras comprobadas VSPEX

EMC aunó fuerzas con los proveedores líderes del sector de infraestructuras de TI para crear una solución de virtualización completa que acelere la implementación de la nube privada y de los escritorios virtuales de VMware Horizon View. VSPEX permite que los clientes aceleren sus transformaciones de TI mediante una implementación más rápida, más simple, más eficaz, con más opciones y con menos riesgos, en comparación con los retos y la complejidad de construir una infraestructura de TI por sí mismos.

La validación de VSPEX por parte de EMC garantiza un rendimiento predecible y les permite a los clientes seleccionar una tecnología que utilice su infraestructura de TI existente o recién adquirida mientras eliminan las cargas de planificación, dimensionamiento y configuración. VSPEX proporciona una infraestructura virtual para los clientes que desean obtener la simplicidad de las infraestructuras realmente convergentes y disponer de más opciones en los componentes individuales.

Las infraestructuras comprobadas VSPEX, como se muestra en la Figura 1, corresponden a infraestructuras modulares virtualizadas, validadas por EMC y suministradas por los partners de EMC VSPEX. Incluyen capas de virtualización, servidor, red, almacenamiento y respaldo. Los partners pueden elegir las

tecnologías de virtualización, servidor y red que mejor se ajusten al ambiente del cliente, mientras que la familia de sistemas de almacenamiento XtremIO y VNX de alta disponibilidad y las tecnologías de EMC Data Protection proporcionan las capas de almacenamiento y respaldo.

(19)

Figura 1. Infraestructuras comprobadas VSPEX

Arquitectura de la solución

La solución de cómputo del usuario final de EMC VSPEX para VMware Horizon View proporciona una arquitectura del sistema completa con dos configuraciones de X-Brick de XtremIO. Un X-Brick es capaz de dar soporte a un máximo de 2,500 escritorios virtuales de clonación completa o 3,500 de clonación vinculada, y un Starter X-Brick puede admitir un máximo de 1,250 escritorios virtuales de clonación completa o 1,750 de clonación vinculada. La solución es compatible con el almacenamiento de bloques en XtremIO para escritorios virtuales y almacenamiento de archivos opcional en Isilon o VNX para los datos de usuario. Los X-Brick de XtremIO se validan para dar soporte a una gran cantidad de escritorios (tanto de clonación completa como vinculada) y los números validados de VSPEX corresponden solamente a esta solución.

Arquitectura de alto nivel

(20)

Guía de diseño

La Figura 2 describe la arquitectura general de la solución validada.

Figura 2. Arquitectura de la solución validada

La solución usa XtremIO, Isilon o VNX, y VMware vSphere para proporcionar las plataformas de almacenamiento y de virtualización para escritorios virtuales de Microsoft Windows 7 o Windows 8.1 provisionados por VMware Horizon View Composer.

Para la solución, implementamos2

El arreglo XtremIO altamente disponible proporciona el almacenamiento para los escritorios virtuales. Los servicios de infraestructura para la solución, como se muestra en la

el arreglo XtremIO en varias configuraciones para ser compatible con hasta 3,500 escritorios virtuales. Probamos dos arreglos de XtremIO: un Starter X-Brick capaz de alojar hasta 1,250 escritorios virtuales de clonación completa o 1,750 de clonación vinculada, y un X-Brick capaz de alojar hasta 2,500 escritorios virtuales de clonación completa o 3,500 de clonación vinculada. También implementamos arreglos de Isilon y VNX para alojar datos de usuario.

Figura 3, pueden ser proporcionados por la infraestructura existente en el sitio del cliente, por la nube privada de VSPEX o mediante la implementación como recursos exclusivos como parte de la solución. Los escritorios virtuales, como se muestra en la Figura 3, requieren recursos de cómputo del usuario final exclusivos y no están diseñados para ser colocados en capas en una nube privada de VSPEX.

2_{En esta guía, cuando se habla de "nosotros" o "en nuestro caso" se hace referencia al} equipo de ingeniería de soluciones de EMC que validó la solución.

(21)

La planificación y el diseño de la infraestructura de almacenamiento para un ambiente de Horizon View es un paso crítico debido a que el almacenamiento compartido debe poder absorber los altos picos de I/O. Estas ráfagas pueden dar lugar a períodos de rendimiento errático e impredecible de los escritorios

virtuales. Los usuarios pueden adaptarse a un rendimiento lento, pero el rendimiento impredecible crea frustración y reduce la eficiencia.

Para proporcionar un rendimiento predecible para las soluciones de cómputo del usuario final, el sistema de almacenamiento debe poder manejar la carga máxima de I/O de los clientes y mantener el tiempo de respuesta en el mínimo. Esta solución usa el arreglo XtremIO para proporcionar los tiempos de respuesta inferiores al milisegundo que los clientes requieren, mientras que las funciones de deduplicación y compresión en línea y en tiempo real de la plataforma reducen la cantidad de almacenamiento físico necesario.

Las soluciones de EMC Data Protection permiten la protección de datos del usuario y la capacidad de recuperación de los usuarios finales. Esta solución de Horizon View utiliza Avamar y su cliente de escritorio para lograr esto.

La solución de cómputo del usuario final de EMC VSPEX para VMware Horizon View es compatible con el almacenamiento de bloques en XtremIO para los escritorios virtuales. La Figura 3 muestra la arquitectura lógica de la solución.

Figura 3. Arquitectura lógica

Esta solución utiliza dos redes: una red de almacenamiento (Fibre Channel de 8 Gb o iSCSI de 10 GbE) para transportar los datos del SO del servidor virtual y del escritorio virtual, y una red de 10 Gb Ethernet para transportar el resto del tráfico. La red de almacenamiento puede usar Fibre Channel (FC) de 8 Gb o

10 Gb Ethernet con protocolo iSCSI.

Nota: la solución también es compatible con la red de 1 Gb Ethernet si se cumplen los

requisitos de ancho de banda.

(22)

Guía de diseño

Componentes clave

En esta sección se ofrece una descripción general de las tecnologías clave usadas en esta solución, como se describe en la Tabla 3.

Tabla 3. Componentes de la solución Componente Descripción

Gestor de virtualización de escritorios

Administra el aprovisionamiento, la asignación, el mantenimiento y la potencial eliminación de las imágenes de escritorios virtuales que se proporcionan a los usuarios. Este software permite la creación según demanda de imágenes de escritorios, facilita el mantenimiento de imágenes sin afectar la productividad del usuario e impide que el ambiente crezca ilimitadamente.

En esta solución, VMware Horizon View 6.0 es el intermediador del escritorio.

Capa de

virtualización Desacopla los recursos físicos de las aplicaciones que los utilizan. La vista de la aplicación de la disponibilidad de recursos no está vinculada al hardware. Esto permite la existencia de muchas funciones que son esenciales para el concepto de cómputo del usuario final. Esta solución usa VMware vSphere para la capa de virtualización. Capa de

cómputo

Proporciona recursos de CPU y memoria para la capa de virtualización, así como para las aplicaciones que se ejecutan en la infraestructura. El programa VSPEX define la cantidad mínima de recursos de la capa de cómputo requeridos, pero permite que el cliente implemente la solución usando cualquier hardware de servidor que cumpla con los requisitos.

Capa de red Conecta a los usuarios con los recursos que necesitan y conecta la capa de almacenamiento con la capa de cómputo. El programa VSPEX define la cantidad mínima de puertos de red requeridos para la solución y proporciona pautas generales sobre la arquitectura de red, pero permite que el cliente implemente la solución usando cualquier hardware de red que cumpla con los requisitos.

Capa de

almacenamiento Como se trata de un recurso esencial para la implementación del ambiente de cómputo del usuario final, la capa de almacenamiento debe poder absorber grandes picos de actividad, sin afectar la experiencia del usuario.

Esta solución usa arreglos de la serie XtremIO y Isilon o VNX para manejar la carga de trabajo.

Capa de

protección de Un componente opcional que proporciona protección de datos en caso de que los datos en el sistema principal se eliminen, se dañen o queden inutilizables.

Esta solución usa Avamar para la protección de datos. Capa de

seguridad

Un componente opcional que ofrece a los consumidores opciones para controlar el acceso al ambiente y garantizar que solamente los usuarios autorizados accedan al sistema.

Esta solución utiliza RSA SecurID para proporcionar autenticación de usuario.

Solución

(23)

Gestor de virtualización de escritorios

La virtualización de escritorio encapsula y aloja los servicios de escritorio de los recursos de cómputo centralizado en centros de datos remotos. Esto permite a los usuarios finales conectarse a sus escritorios virtuales desde diferentes tipos de dispositivos. Los dispositivos pueden incluir escritorios, laptops, clientes delgados, clientes cero, teléfonos inteligentes y tabletas.

En esta solución, usamos VMware Horizon View para provisionar, administrar, gestionar y monitorear el ambiente de virtualización de escritorios.

VMware Horizon View es una solución de virtualización de escritorios líder que ofrece servicios de escritorio desde la nube a los usuarios finales. VMware Horizon View 6.0 se integra a vSphere para proporcionar:

• Optimización de recursos de almacenamiento: View Composer optimiza la utilización y el rendimiento del almacenamiento con la reducción del espacio físico de escritorios virtuales.

• Soporte del aprovisionamiento delgado: Horizon View 6.0 permite la asignación de recursos de almacenamiento cuando se provisionan escritorios virtuales. Esto da lugar a una mejor utilización de la

infraestructura del almacenamiento y a menores gastos de capital (CAPEX) y gastos operacionales (OPEX).

• Recuperación de espacio de la máquina virtual de escritorio: Horizon View 6.0 puede recuperar el espacio libre en disco de los escritorios

virtuales de Windows 8.1. Esto garantiza que el espacio de almacenamiento requerido para los escritorios de clonación vinculada se mantenga al mínimo durante el ciclo de vida del escritorio.

La versión de Horizon View 6.0 presenta las siguientes mejoras de la experiencia del usuario:

• Capacidad para transferir aplicaciones directamente a clientes View utilizando los servidores de RDS de Microsoft Windows

• Capacidad para crear pods de View federados de múltiples sitios para ser compatible con la recuperación de desastres o iniciativas de balanceo de carga

• Una unidad de procesamiento de gráficos (GPU) virtualizada que sea compatible con los gráficos 3D acelerados por hardware

• Acceso al escritorio a través de HTML5, así como a las aplicaciones de iOS y Android

Consulte

Las ediciones de VMware Horizon View son las soluciones preconfiguradas que incluyen vSphere Desktop Edition y vCenter Desktop Server. Para validar la

solución, implementamos VMware Horizon Enterprise Edition, que incluye vCenter Desktop, vSphere Desktop, View Manager, View Composer, View Persona

Management, Workspace y VMware ThinApp.

VMware Horizon View 6.0

(24)

Guía de diseño

VMware View Composer funciona directamente con vCenter Server para implementar, personalizar y mantener el estado de los escritorios virtuales cuando se utilizan clones vinculados.

View Composer también permite las siguientes funcionalidades:

• Soporte del almacenamiento en niveles para permitir el uso de recursos de almacenamiento dedicados para la colocación de la réplica de solo lectura y de las imágenes de disco de los clones enlazados

• Un servidor View Composer independiente opcional para minimizar el impacto de las operaciones de aprovisionamiento y mantenimiento de escritorios virtuales en vCenter Server

Esta solución usa View Composer para implementar escritorios virtuales exclusivos que ejecutan Windows 7 o Windows 8.1 como clones vinculados.

VMware View Persona Management mantiene los perfiles de usuario y los sincroniza con un repositorio de perfiles remoto. View Persona Management no requiere la configuración de perfiles de roaming de Windows, lo que elimina la necesidad de usar Active Directory para administrar los perfiles de usuario de Horizon View.

View Persona Management proporciona las siguientes ventajas en comparación con los perfiles de roaming tradicionales de Windows:

• Horizon View descarga dinámicamente el perfil de un usuario remoto cuando este inicia sesión en un escritorio de Horizon View.

• Durante el inicio de sesión, Horizon View descarga únicamente los archivos que requiere Windows, tales como los archivos de registro del usuario. Luego, copia otros archivos en el escritorio local cuando el usuario o una aplicación los abre desde la carpeta del perfil local.

• Horizon View copia los cambios recientes en el perfil local en el repositorio remoto a un intervalo configurable.

• Durante el cierre de sesión, Horizon View copia en el repositorio remoto únicamente los archivos que el usuario actualizó desde la última replicación.

• Puede configurar View Persona Management para almacenar perfiles de usuario en un repositorio seguro y centralizado.

VMware View Storage Accelerator reduce la carga del almacenamiento asociada con escritorios virtuales mediante el almacenamiento en caché de los bloques comunes de imágenes de escritorios en la memoria del host vSphere local. Para esto, Storage Accelerator utiliza la caché de lectura basada en contenido (CBRC), que está implementada dentro del hipervisor vSphere.

Cuando se activa para los pools de escritorios virtuales de Horizon View, el hipervisor del host analiza los bloques del disco de almacenamiento para generar recopilaciones del contenido de los bloques. Estos bloques se almacenan en la caché de la CBRC basada en host cuando el hipervisor los lee. Las lecturas de bloques subsiguientes con la misma recopilación se obtendrán directamente de la caché en memoria. Esto mejora considerablemente el rendimiento de los escritorios virtuales, en especial durante actividades masivas de encendido, de inicio de sesión de usuarios o de escaneo antivirus, cuando se lee una gran cantidad de bloques con contenido idéntico.

VMware View Composer VMware View Persona Management VMware View Storage Accelerator

(25)

VMware vRealize Operations Manager for Horizon View ofrece una visibilidad de punto a punto del estado, del rendimiento y de la eficacia de los ambientes de la infraestructura de escritorio virtual (VDI). Permite que los administradores de escritorios aseguren proactivamente la mejor experiencia del usuario final, adviertan incidentes y eliminen los cuellos de botella. Diseñada para VMware Horizon View, esta versión de vRealize Operations Manager mejora la

productividad de TI y reduce el costo de propiedad y de operación de ambientes de VDI.

Las funciones clave incluyen:

• Análisis de autoaprendizaje patentado que se adapta a su ambiente y analiza continuamente miles de métricas sobre el rendimiento del servidor, el almacenamiento, la red y el usuario final.

• Tableros integrales que simplifican el monitoreo del rendimiento y del estado, identifican cuellos de botella y mejoran la eficacia de la infraestructura de Horizon View

• Umbrales dinámicos y alertas inteligentes que notifican a los

administradores y proporcionan información más específica acerca de problemas de rendimiento inminentes

• Análisis automatizado de causa raíz, búsqueda de sesiones y correlación de eventos para una solución más rápida de los problemas del usuario final.

• Enfoque integrado en el rendimiento, en la capacidad y en la configuración que admite la administración integral de las operaciones de VDI

• Diseño y optimizaciones específicos para VMware Horizon View

Capa de virtualización

VMware vSphere es la plataforma de virtualización líder en el sector. Proporciona flexibilidad y ahorros de costos, ya que permite la consolidación de grandes e ineficientes granjas de servidores en infraestructuras de nube ágiles y confiables. Los principales componentes de VMware vSphere son el hipervisor de VMware vSphere y VMware vCenter Server.

Esta solución utiliza VMware vSphere Desktop Edition, que está dirigida a clientes que desean comprar licencias de vSphere solo para la virtualización de

escritorios. vSphere Desktop ofrece la gama completa de funcionalidades y características de la edición vSphere Enterprise Plus e incluye un acceso ilimitado a vRAM.

VMware vCenter Server ofrece una plataforma centralizada para administrar los ambientes vSphere. Proporciona a los administradores una sola interfaz para todos los aspectos de monitoreo, administración y mantenimiento de la infraestructura virtual.

vCenter también es responsable de administrar funciones avanzadas, como vSphere High-Availability (HA), vSphere Distributed Resource Scheduler (DRS), vSphere vMotion y vSphere Update Manager.

VMware vRealize Operations Manager for Horizon View VMware vSphere VMware vCenter Server

(26)

Guía de diseño

VMware vSphere HA proporciona una protección de failover uniforme y rentable contra interrupciones del hardware y del sistema operativo:

• Si el SO de la máquina virtual tiene un error, la máquina virtual se puede reiniciar automáticamente en el mismo hardware.

• Si el hardware físico tiene un error, las máquinas virtuales afectadas se pueden reiniciar automáticamente en otros servidores del cluster. Con vSphere HA, puede configurar políticas para determinar qué máquinas se reinician de forma automática y en qué condiciones se deben realizar estas operaciones.

VMware vShield Endpoint descarga operaciones de escaneo antivirus y antimalware de escritorios virtuales a un dispositivo virtual seguro y dedicado entregado por elementos asociados de VMware. La descarga de las operaciones de análisis mejora las tasas de consolidación y el rendimiento de los escritorios, ya que elimina las actividades masivas antivirus, optimiza la implementación del antivirus y el antimalware y monitorea y satisface los requisitos de cumplimiento de normas y de auditoría a través del registro detallado de las actividades antivirus y antimalware.

Capa de cómputo

VSPEX define la cantidad mínima de recursos de la capa de cómputo requeridos, pero permite que el cliente implemente los requisitos usando cualquier hardware de servidor que cumpla con estos. Para obtener más información, consulte el Capítulo 5 de esta guía.

Capa de red

Si bien VSPEX define la cantidad mínima de puertos de red que se requieren para la solución y proporciona una guía general de la arquitectura de la red, el cliente puede usar cualquier hardware de red que cumpla con estos requisitos. Para obtener más información, consulte el Capítulo 5 de esta guía.

Capa de almacenamiento

La capa de almacenamiento es un componente clave de cualquier solución de infraestructura de nube que atiende los datos generados por aplicaciones y sistemas operativos en un sistema de procesamiento de almacenamiento de centro de datos. Esta solución VSPEX utiliza arreglos de almacenamiento XtremIO para proporcionar virtualización en la capa de almacenamiento. La plataforma de XtremIO brinda el rendimiento del almacenamiento necesario, aumenta la

eficacia del almacenamiento y la flexibilidad de la administración, y reduce el costo total de propiedad. Esta solución también utiliza los arreglos de la familia VNX para proporcionar almacenamiento para los datos de usuario.

Alta disponibilidad de VMware

vSphere

VMware vShield Endpoint

(27)

El arreglo XtremIO basado íntegramente en tecnología flash es un diseño completamente nuevo que ofrece una arquitectura de vanguardia. Reúne todos los requisitos necesarios para permitir que el centro de datos sea ágil:

escalamiento horizontal lineal, servicios de datos en línea permanentes y servicios del centro de datos enriquecidos para las cargas de trabajo.

El elemento esencial de hardware básico para estos arreglos de escalamiento horizontal es X-Brick. Cada X-Brick tiene dos nodos de controladores de tipo activo-activo y un gabinete de arreglos de discos empaquetados en conjunto. El Starter X-Brick con 13 discos SSD se puede ampliar a un X-Brick completo con 25 discos SSD sin tiempo fuera. Es posible combinar hasta seis X-Brick en un solo cluster de escalamiento horizontal a fin de aumentar el rendimiento y la

capacidad de manera lineal.

La plataforma XtremIO maximiza el uso de los medios de almacenamiento flash. Los atributos clave de esta plataforma son:

• Niveles de rendimiento de I/O increíblemente altos, especialmente para cargas de trabajo de I/O aleatorias que son típicas en ambientes

virtualizados

• Latencia sistemáticamente baja (inferior al milisegundo)

• Reducción real de datos en lista: elimina la información redundante de la ruta de datos y escribe solamente los datos únicos en el arreglo, lo cual reduce la capacidad de almacenamiento requerida

• Un conjunto completo de funcionalidades de arreglos empresariales, como la integración de VMware mediante controladores activos y

multidireccionales, la alta disponibilidad, la sólida protección de datos y el aprovisionamiento delgado

Los sistemas de almacenamiento XtremIO están conformados por los siguientes componentes:

• Puertos de adaptador de host: proporcionan conectividad de host a través de un fabric al arreglo

• Controladores de almacenamiento (SC): el componente de cómputo del arreglo de almacenamiento. Los SC manejan todos los aspectos de la transferencia de datos hacia y desde arreglos y entre ellos

• Unidades de disco: discos de estado sólido que contienen los datos de las aplicaciones y del host

• Switches InfiniBand: un vínculo de comunicaciones de red informática utilizado en configuraciones de múltiples X-Brick conmutado, de alto rendimiento, de baja latencia, escalable y capaz de hacer failover y de cumplir con los requisitos de calidad del servicio

Sistema operativo de XtremIO (XIOS)

El sistema operativo de XtremIO, XIOS, administra el cluster de almacenamiento de XtremIO. XIOS se asegura de que el sistema se mantenga balanceado. Proporciona los mayores niveles de rendimiento, sin necesidad de que los administradores intervengan, debido a lo siguiente:

• Garantiza que todos los discos SSD se carguen de manera uniforme, lo que proporciona los máximos valores de rendimiento y resistencia para las cargas de trabajo exigentes.

(28)

Guía de diseño

• Elimina la compleja configuración que requieren los arreglos tradicionales. No es necesario establecer niveles de RAID, determinar los tamaños de los grupos de unidades, configurar el ancho de la fracción, establecer políticas de almacenamiento en caché ni desarrollar agregados.

• En todo momento, configura automáticamente cada volumen de la manera más conveniente. El rendimiento de I/O en volúmenes y conjuntos de datos existentes automáticamente aumenta con grandes tamaños de clusters. Cada volumen puede recibir todo el potencial de rendimiento del sistema XtremIO completo.

Sistema de almacenamiento empresarial basado en estándares

El sistema XtremIO interactúa con hosts vSphere mediante interfaces de bloques de FC y iSCSI estándares. El sistema es compatible con funciones completas de alta disponibilidad, que incluyen soporte para las múltiples rutas de I/O nativas de VMware, protección contra los SSD fallidos, actualizaciones de software y de firmware no disruptivas, ningún punto único de falla (SPOF) y componentes reemplazables en caliente.

Reducción de datos en línea y en tiempo real

El sistema de almacenamiento de XtremIO deduplica y comprime en tiempo real los datos, incluidas las imágenes de escritorio, lo que permite que una cantidad masiva de escritorios virtuales resida en una cantidad pequeña y económica de almacenamiento flash. La reducción de datos en el arreglo XtremIO no afecta negativamente los IOPS ni el rendimiento de la latencia, sino que mejora el rendimiento del ambiente de cómputo del usuario final.

Diseño de escalamiento horizontal

El X-Brick es el elemento esencial de un sistema en cluster de XtremIO con escalamiento horizontal. Con un Starter X-Brick, las implementaciones de

escritorios virtuales pueden ser pequeñas al principio, pero más adelante pueden adquirir prácticamente todos los tamaños necesarios mediante la actualización de Starter X-Brick a X-Brick y, a continuación, la configuración de un cluster de XtremIO más grande, de ser necesario. El sistema aumenta la capacidad y el rendimiento de manera lineal a medida que se agregan componentes básicos, simplificando sobremanera el dimensionamiento del EUC y la administración del crecimiento futuro.

Integración de VAAI

El arreglo XtremIO está completamente integrado a vSphere con las API de vStorage para integración de arreglos (VAAI). Todos los comandos de la API son compatibles, como ATS; clonar boques/copia completa/XCOPY; llevar bloques a cero/escribir lo mismo; aprovisionamiento delgado y eliminación de bloques. Esto, junto con la reducción de datos del arreglo y la administración de metadatos en la memoria, permite el aprovisionamiento y la clonación casi instantáneos de máquinas virtuales y permite usar grandes tamaños de volumen para simplificar la administración.

Rendimiento masivo

El arreglo XtremIO maneja niveles muy altos y sostenidos de I/O de lectura y escritura combinados, aleatorios y pequeños, lo cual es usual en escritorios virtuales, y lo hace con una latencia coherente y particularmente baja.

(29)

Aprovisionamiento rápido

Los arreglos XtremIO utilizan tecnología de snapshots con capacidad de escritura que ocupa poco espacio para los datos y los metadatos. Los snapshots de XtremIO no tienen limitaciones en cuanto al rendimiento, las funciones, la topología ni las reservas de capacidad. Con su exclusiva arquitectura de metadatos en la memoria, los arreglos XtremIO pueden clonar de inmediato ambientes de escritorios de cualquier tamaño.

Facilidad de uso

El sistema de almacenamiento de XtremIO requiere únicamente algunos pasos básicos de configuración, sin necesidad de llevar a cabo ningún tipo de

optimización o administración continua para lograr y mantener altos niveles de rendimiento. El sistema XtremIO puede implementarse en menos de una hora después de la entrega.

Seguridad con cifrado de datos en reposo (D@RE)

Los arreglos XtremIO cifran con seguridad todos los datos almacenados en el arreglo basado íntegramente en tecnología flash, lo cual brinda protección (en particular para escritorios de clonación completa) para casos de uso regulados en sectores confidenciales como los servicios de salud, los servicios de

financiamiento y el sector público.

Economía del centro de datos

Un solo X-Brick puede alojar miles de escritorios en tan solo 6U de espacio en rack y con un requisito de alimentación de aproximadamente 750 W.

El almacenamiento conectado en red (NAS) de escalamiento horizontal de Isilon es ideal para almacenar grandes cantidades de datos de usuario y perfiles de Windows en una infraestructura de Horizon View. Ofrece una plataforma simple, escalable y eficaz para almacenar grandes cantidades de datos no estructurados y activar diversas aplicaciones a fin de crear un repositorio de datos escalable y accesible, sin la sobrecarga típica de los sistemas de almacenamiento

tradicionales. Los atributos clave de la plataforma Isilon son:

• Isilon es multiprotocolo y compatible con NFS, CIFS, HTTP, FTP, HDFS para Hadoop y analítica de datos, y REST para objetos y cómputo en la nube.

• En la capa de cliente/aplicación, la arquitectura de NAS de Isilon es

compatible con una amplia variedad de ambientes de sistemas operativos.

• A nivel de Ethernet, Isilon utiliza una red de 10 GbE.

• El sistema operativo OneFS de Isilon es una arquitectura con un único sistema de archivos y un único volumen, lo que hace que sea muy fácil de administrar, sin importar la cantidad de nodos presentes en el cluster de almacenamiento.

• Los sistemas de almacenamiento de Isilon escalan desde un mínimo de tres nodos hasta un máximo de 144, los cuales se conectan a través de una capa de comunicaciones InfiniBand.

(30)

Guía de diseño

Figura 4. Componentes del cluster de Isilon

Isilon OneFS

El sistema operativo Isilon OneFS brinda la inteligencia característica de todos los sistemas de almacenamiento de escalamiento horizontal de Isilon. Combina las tres capas de arquitecturas de almacenamiento tradicionales (sistema de archivos, administrador de volúmenes y protección de datos) en una capa de software unificada, con lo que se crea un único sistema de archivos inteligente que abarca todos los nodos dentro de un cluster de Isilon.

Figura 5. Funcionalidad del sistema operativo Isilon OneFS

OneFS ofrece diversas ventajas importantes:

• Administración sencilla como resultado del único sistema de archivos, el único volumen y la arquitectura de espacio de nombres global de Isilon

• Escalabilidad masiva con la capacidad de escalar hasta 20 PB en un solo volumen

• Eficiencia inigualable con un uso del almacenamiento superior al 80 %, almacenamiento en niveles automatizado y Isilon SmartDedupe

• Protección de datos empresariales que incluye operaciones eficaces de respaldo y recuperación de desastres y una redundancia de N+1 a N+4

• Opciones sólidas de seguridad y de cumplimiento de normas con:  Control de acceso basado en funciones

 Zonas de acceso seguro

(31)

 Cifrado de datos en reposo (DARE) con unidades de cifrado automático (SED)

 Auditorías de sistemas de archivos integradas

• Flexibilidad operacional con soporte multiprotocolo que incluye el soporte de HDFS nativo, de Syncplicity®_{para el cómputo móvil seguro y de objetos y} cómputo en la nube, incluido OpenStack Swift

Isilon ofrece un conjunto completo de aplicaciones de protección de datos y software de administración a fin de proteger sus recursos de datos, controlar los costos y optimizar los recursos de almacenamiento y el rendimiento del sistema para su ambiente de big data.

Protección de datos

• SnapshotIQ: para proteger los datos de manera eficiente y confiable con snapshots seguros y casi instantáneos y una sobrecarga mínima o nula en el rendimiento, además de acelerar la recuperación de datos importantes con restauraciones de snapshots según demanda casi inmediatas

• SyncIQ: para replicar y distribuir grandes conjuntos de datos de misión crítica para multiplicar los sistemas de almacenamiento compartido en varios sitios a fin de lograr una funcionalidad de recuperación de desastres confiable

• SmartConnect: para permitir un equilibrio de la carga de conexión del cliente, además de failover y failback NFS dinámicos de conexiones de clientes en todos los nodos de almacenamiento a fin de optimizar el uso de los recursos del cluster

• SmartLock: para proteger los datos importantes contra la modificación o la eliminación accidental, prematura o maliciosa con el enfoque de Write Once, Read Many (WORM) basado en software de Isilon y para satisfacer estrictas necesidades de cumplimiento de normas y de gobierno

corporativo, tales como los requisitos de SEC 17a-4

Administración de datos

• SmartPools: para implementar una estrategia altamente eficaz de

almacenamiento automatizado en niveles a fin de optimizar el rendimiento del almacenamiento y los costos

• SmartDedupe: para deduplicación de datos a fin de reducir los costos y requisitos de capacidad de almacenamiento sin afectar el rendimiento

• SmartQuotas: para asignar y administrar cuotas que, de forma

transparente, permitan una partición y un aprovisionamiento delgado del almacenamiento en segmentos fáciles de administrar en los niveles de cluster, directorio, subdirectorio, usuario y grupo

• InsightIQ: para obtener herramientas innovadoras de generación de informes y monitoreo del rendimiento a fin de ayudarlo a maximizar el rendimiento del sistema de almacenamiento de escalamiento horizontal de Isilon

• Isilon for vCenter: para administrar las funciones de almacenamiento de Isilon desde vCenter

(32)

Guía de diseño

Familia de productos NAS de escalamiento horizontal de Isilon

Actualmente, los nodos de Isilon disponibles se dividen en varias clases según su funcionalidad:

• Serie S: aplicaciones intensivas de IOPS

• Serie X: flujos de trabajo de alta simultaneidad e impulsados por el rendimiento

• Serie NL: accesibilidad similar a la del almacenamiento primario con un valor cercano al de la cinta

• Acelerador de rendimiento: escalamiento independiente para lograr el máximo rendimiento

• Acelerador de respaldo: solución de restauración y respaldo escalable y de alta velocidad

Figura 6. Clases de nodos de Isilon

La plataforma de almacenamiento unificado de VNX optimizada para flash es ideal para almacenar datos de usuarios y perfiles de Windows en una infraestructura de VMware Horizon View. Proporciona funcionalidades empresariales y de innovación para almacenamiento de archivos, de bloques y de objetos en una solución simple, escalable y fácil de usar. Ideal para cargas de trabajo combinadas en ambientes físicos o virtuales, VNX combina hardware potente y flexible con software de protección, administración y eficiencia avanzado para cumplir las exigentes demandas de los ambientes de aplicaciones virtualizados de hoy día. El almacenamiento VNX incluye los siguientes componentes:

• Puertos adaptadores de host (para bloques): permiten conectar el host con el arreglo mediante un fabric.

• Data Movers (para archivos): dispositivos de front-end que ofrecen servicios de archivos a hosts (opcional si se proporcionan servicios CIFS/SMB o NFS).

• Procesadores de almacenamiento (SP): el componente de cómputo del arreglo de almacenamiento. Los SP se usan para todos los aspectos de la migración de datos hacia y desde arreglos y entre ellos.

• Unidades de disco: ejes de disco y discos de estado sólido (SSD) que contienen los datos del host o de las aplicaciones y sus gabinetes.

(33)

Nota: El término Data Mover hace referencia a un componente de hardware de VNX con una CPU, memoria, y puertos de entrada/salida (I/O). Habilita los protocolos CIFS (SMB) y NFS en el arreglo de VNX.

EMC VNX

VNX incluye muchas funciones y mejoras diseñadas y desarrolladas a partir del éxito de la primera generación. Estas funciones y mejoras incluyen lo siguiente:

• Más capacidad y una mejor optimización con los componentes de la tecnología VNX MCx™: caché multi-core, RAID multi-core y FAST Cache multi-core

• Mayor eficiencia con un arreglo híbrido optimizado para flash

• Mejor protección gracias al incremento en la disponibilidad de aplicaciones con procesadores de almacenamiento activo/activo

• Administración e implementación más sencillas gracias al nuevo Unisphere®_{Management Suite}

VSPEX fue desarrollado con VNX para ofrecer aún más eficiencia, rendimiento y escalabilidad que antes.

Arreglo híbrido optimizado para flash

VNX es un arreglo híbrido optimizado para flash que proporciona un

almacenamiento en niveles automatizado para entregar el mejor rendimiento para sus datos importantes mientras se transfieren, de manera inteligente, los datos a los que se accede con menor frecuencia a discos de menor costo. En este enfoque híbrido, un porcentaje pequeño de discos flash en el sistema general proporciona un gran porcentaje del IOPS general. El VNX optimizado para flash aprovecha al máximo la baja latencia de flash para entregar un ahorro de costos optimizado y una escalabilidad de alto rendimiento. EMC Fully Automated Storage Tiering Suite (FAST Cache y FAST VP) organiza en niveles los datos de bloques y de archivos en unidades heterogéneas y transfiere los datos más activos a los discos flash, lo que garantiza que los clientes nunca tendrán que hacer concesiones en términos de costo o rendimiento.

Generalmente, se tiene acceso a los datos con más frecuencia cuando se crean; por lo tanto, los datos nuevos se almacenan primero en discos flash para ofrecer el mejor rendimiento. A medida que los datos pierden vigencia y se vuelven menos activos con el paso del tiempo, FAST VP organiza automáticamente los datos de unidades de alto rendimiento a unidades de alta capacidad, según las políticas definidas por el cliente. Esta funcionalidad se mejoró con una

granularidad cuatro veces mayor y con nuevos discos de estado sólido (SSD) de FAST VP basados en la tecnología de celdas de múltiples niveles empresariales (eMLC) para reducir el costo por gigabyte.

FAST Cache utiliza discos flash como una capa de caché expandida para que el arreglo absorba dinámicamente los aumentos imprevistos en las cargas de trabajo del sistema. Los datos de acceso frecuente se copian a FAST Cache en incrementos de 64 KB. FAST Cache gestiona las lecturas y/o las escrituras posteriores en el fragmento de datos. Esto permite la promoción inmediata de datos muy activos a discos flash, lo que mejora enormemente los tiempos de respuesta para datos muy activos y reduce los puntos problemáticos de los datos dentro del LUN.

(34)

Guía de diseño

Todos los casos de uso de VSPEX se benefician de una mayor eficiencia que FAST Suite facilita. Además, la deduplicación basada en bloques fuera de banda de VNX puede disminuir considerablemente los costos del nivel de flash.

Unisphere Management Suite

EMC Unisphere®_{es la plataforma de administración central para la serie VNX que} proporciona una sola vista combinada de sistemas de bloques y de archivos con todas las funciones y características disponibles en una sola interfaz común. Unisphere ha sido optimizada para aplicaciones virtuales y proporciona una integración con VMware líder del sector, detecta automáticamente máquinas virtuales y servidores ESX Server, y proporciona mapeo de punto a punto, de virtual a físico. Además, Unisphere simplifica la configuración de FAST Cache y FAST VP en plataformas VNX.

El nuevo Unisphere Management Suite amplía la interfaz fácil de usar de Unisphere para incluir VNX Monitoring and Reporting a fin de validar el

rendimiento y anticipar los requisitos de capacidad. Tal como se muestra en la Figura 7, el conjunto de aplicaciones también incluye Unisphere Remote para administrar de manera centralizada miles de sistemas VNX y VNXe con soporte nuevo para XtremSW Cache.

Figura 7. Nuevo Unisphere Management Suite

API de VMware vStorage para reconocimiento del almacenamiento

La API de VMware vSphere Storage para reconocimiento del almacenamiento (VASA) es una API definida por VMware que muestra información de

almacenamiento mediante vCenter. La integración entre la tecnología VASA y VNX permite que la administración del almacenamiento en un ambiente virtualizado sea una experiencia sin fisuras.

EMC VNX Virtual Provisioning

EMC VNX Virtual Provisioning™ permite a las organizaciones reducir los costos de almacenamiento, ya que incrementa la utilización de la capacidad, simplifica la administración del almacenamiento y reduce el tiempo fuera de las aplicaciones. Virtual Provisioning también ayuda a las empresas a reducir los requisitos de energía y enfriamiento, y a reducir gastos de capital.

(35)

Virtual Provisioning ofrece aprovisionamiento de almacenamiento basado en pools porque implementa LUN de pools que pueden ser delgados o gruesos. Estos LUN ofrecen almacenamiento según demanda, lo que maximiza la

utilización de su sistema de almacenamiento mediante la asignación de espacio según sea necesario. Los LUN ofrecen rendimiento elevado y predecible para sus aplicaciones. Ambos tipos de LUN aprovechan los beneficios de las

características fáciles de usar el aprovisionamiento basado en .

Los pools y los LUN de pools también son los elementos esenciales que permiten la prestación de servicios de datos avanzados, como FAST VP, VNX Snapshots y compresión. Los LUN de pools también admiten diversas características

adicionales, como reducción de LUN, expansión en línea y configuración de umbral de capacidad del usuario.

Recursos compartidos de archivos en VNX

En muchos ambientes, es importante tener una ubicación común para almacenar archivos a los que acceden muchos usuarios. Los recursos compartidos de archivos CIFS o NFS, disponibles en un servidor de archivos, proporcionan esta capacidad. La familia VNX de arreglos de almacenamiento puede ofrecer este servicio junto con opciones centralizadas de administración, integración de clientes y seguridad avanzada, además de características para mejorar la

eficiencia. Para obtener más información sobre recursos compartidos de archivos de VNX, consulte EMC VNX Series: Configuring and Managing CIFS on VNX en el

EMC SnapSure

EMC SnapSure™ es una función del software VNX File que permite crear y administrar puntos de comprobación que son imágenes lógicas en un punto en el tiempo de un sistema de archivos de producción (PFS). SnapSure utiliza un principio de copia en la primera modificación. Un PFS se compone de bloques; cuando se modifica un bloque dentro del PFS, se guarda una copia con el contenido original del bloque en un volumen aparte llamado SavVol.

No se copiarán los cambios subsiguientes que se efectúen en el mismo bloque al volumen SavVol. De acuerdo con un mapa de bits y una estructura de rastreo de datos en mapa de bloques, SnapSure lee los bloques originales provenientes del PFS que se encuentran en el SavVol y los bloques del PFS no modificados que queden en el PFS. Estos bloques se combinan para ofrecer una imagen de un punto en el tiempo llamada punto de comprobación.

Un punto de comprobación refleja el estado de un PFS en el momento de creación del punto de comprobación. SnapSure es compatible con los siguientes tipos de puntos de comprobación:

• Puntos de comprobación de solo lectura: sistemas de archivos de solo lectura creados a partir de un PFS

• Puntos de comprobación con capacidades de escritura: sistemas de

archivos de lectura/escritura creados a partir de un punto de comprobación de solo lectura

SnapSure puede mantener un máximo de 96 puntos de comprobación de solo lectura y 16 puntos de comprobación de lectura/escritura por PFS y, a la vez, permitir que las aplicaciones del PFS accedan sin interrupciones a los datos en tiempo real.
