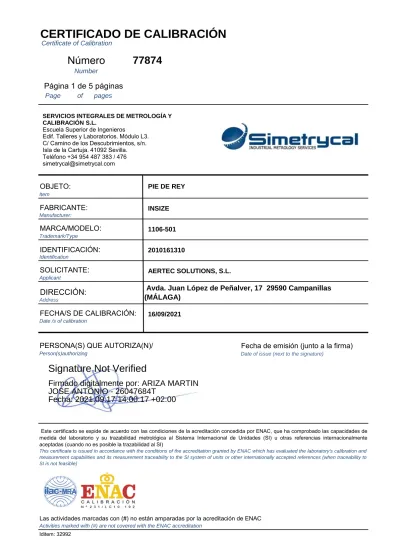

CERTIFICADO DE CALIBRACIÓN

Download (1)

Full text

(1)

Número 77874

Number

Página 1 de 5 páginas

Page of pages

Item

Manufacturer:

Trademark/Type

Identification

Applicant

Address

Date /s of calibration

Date of issue (next to the signature)

Iditem: 32992

CERTIFICADO DE CALIBRACIÓN

Certificate of Calibration

PIE DE REY

INSIZE

1106-501

2010161310

AERTEC SOLUTIONS, S.L.

Avda. Juan López de Peñalver, 17 29590 Campanillas (MÁLAGA)

16/09/2021

PERSONA(S) QUE AUTORIZA(N)/ Fecha de emisión (junto a la firma)

Person(s)authorizing

Este certificado se expide de acuerdo con las condiciones de la acreditación concedida por ENAC, que ha comprobado las capacidades de medida del laboratorio y su trazabilidad metrológica al Sistema Internacional de Unidades (SI) u otras referencias internacionalmente aceptadas (cuando no es posible la trazabilidad al SI)

This certificate is issued in accordance with the conditions of the accreditation granted by ENAC which has evaluated the laboratory’s calibration and measurement capabilities and its measurement traceability to the SI system of units or other internationally accepted references (when traceability to SI is not feasible)

Las actividades marcadas con (#) no están amparadas por la acreditación de ENAC Activities marked with (#) are not covered with the ENAC accreditation

OBJETO:

FABRICANTE:

MARCA/MODELO : IDENTIFICACIÓN : SOLICITANTE :

FECHA/S DE CALIBRACIÓN:

SERVICIOS INTEGRALES DE METROLOGÍA Y CALIBRACIÓN S.L.

Escuela Superior de Ingenieros

Edif. Talleres y Laboratorios. Módulo L3.

C/ Camino de los Descubrimientos, s/n.

Isla de la Cartuja. 41092 Sevilla.

Teléfono +34 954 487 383 / 476 simetrycal@simetrycal.com

DIRECCIÓN:

Firmado digitalmente por: ARIZA MARTIN JOSE ANTONIO - 26047684T

Fecha: 2021.09.17 14:00:17 +02:00

Signature Not Verified

(2)

Página 2 de 5 Page of

Procedure:

Condiciones ambientales: Temperatura: 20.0 ºC ± 1.0 ºC

Environmental conditions: Temperature:

≤ 70% HR

Relative Humidity:

Técnico: JBR

Technical:

Metrological specification:

Método y consideraciones de la calibración:

Method and considerations of calibration:

- Numbers of measurements made:

Observaciones:

2. Lugar de calibración

Place of calibration

La calibración ha sido realizada en el Área Dimensional de Symetrical.

The calibration has been carried out in the Symetrical Dimensional Area.

3. Incertidumbre de calibración

Calibration uncertainty

Humedad relativa:

Especificación metrológica: N/A

- Número de medidas realizadas: 10

Los resultados obtenidos se refieren sólo al instrumento, momento y condiciones en que se realizaron las mediciones, no considerándose la estabilidad del instrumento a más largo plazo.

The results obtained refer only to the instrument, moment and conditions in which the measurements were made., not considering the stability of the instrument in the longer term.

Observations:

Para estimar la incertidumbre de calibración se han considerado las contribuciones de los patrones, del método de medida, de las condiciones ambientales y del instrumento calibrado.

La incertidumbre expandida de medida indicada en las tablas de resultados, se ha obtenido multiplicando la incertidumbre típica de medición por el factor de cobertura k=2 que, para una distribución normal, corresponde a una probabilidad de aproximadamente el 95%. La incertidumbre típica de medida se ha determinado conforme al documento EA4/02 M:2013 y la guía para la expresión de la incertidumbre de medida JCGM 100.

To estimate the uncertainty of calibration, the contributions of the standards, the measurement method, the environmental conditions and the calibrated instrument have been considered.

The expanded measurement uncertainty indicated in the results tables has been obtained by multiplying the standard measurement uncertainty by the coverage factor k = 2, which, for a normal distribution, corresponds to a probability of approximately 95%. The typical uncertainty of measurement has been determined according to document EA4 / 02 M: 2013 and the guide for the expression of measurement uncertainty JCGM 100.

ESTA HOJA NO TIENE VALIDEZ SI NO VA UNIDA A SU CERTIFICADO CORRESPONDIENTE. PROHIBIDA TODA REPRODUCCIÓN PARCIAL DE ESTE CERTIFICADO.

D-1040 (E) Rev._10

CERTIFICADO Nº 77874

Certificate nº 77874

ÁREA DIMENSIONAL

Dimensional area

DESCRIPCIÓN DE LA CALIBRACIÓN

Calibration description

1. Descripción del proceso de calibración

Description of the calibration process

Procedimiento empleado:

(3)

CERTIFICADO Nº 77874

Página 3 de 5

Certificate nº 77874 Page of

4. Trazabilidad Traceability

72 86 96

AREA DIMENSIONAL

Dimensional area

Nota:

En caso de existir discrepancias en el texto como consecuencia de la traducción, prevalecerá el texto en español.

In the event of any discrepancies in the text arising from translation, the Spanish text shall prevail.

ESTA HOJA NO TIENE VALIDEZ SI NO VA UNIDA A SU CERTIFICADO CORRESPONDIENTE. PROHIBIDA TODA REPRODUCCIÓN PARCIAL DE ESTE CERTIFICADO.

THIS SHEET IS NOT VALID IF IT IS NOT ATTACHED TO ITS CORRESPONDING CERTIFICATE. ANY PARTIAL REPRODUCTION OF THIS CERTIFICATE IS PROHIBITED.

The standards and instruments used in this calibration enjoy the guarantee of traceability, through the certifications issued by the corresponding national and international recognized laboratories.

Descripción de la calibración

Calibration description

Los patrones e instrumentos utilizados en esta calibración gozan de la garantía de trazabilidad, mediante las certificaciones emitidas por los correspondientes laboratorios nacionales e internacionales reconocidos.

Referencia de los patrones utilizados en la calibración:

Reference of the standards used in the calibration:

(4)

CERTIFICADO Nº 77874

Página 4 de 5 Certificate nº 77874 Page of

The result obtained is shown in the following tables:

Outdoor sensors

Patrón (mm)

Standard (mm) 1.020 21.100 41.140 72.000 90.000 150.000 200.000

Medida instrumento (mm)

Instrument measurement (mm) 1.018 21.096 41.137 71.997 89.996 149.996 199.997 Corrección (mm)

Correction (mm) 0.002 0.004 0.003 0.003 0.004 0.004 0.003

Incertidumbre (mm)

Expanded uncertainty (mm) 0.010 0.010 0.010 0.010 0.010 0.010 0.010

Patrón (mm)

Standard (mm) 250.000 300.000 350.000 400.000 450.000 500.000 0.000

Medida instrumento (mm)

Instrument measurement (mm) 249.997 299.996 349.995 399.997 449.997 499.997 Corrección (mm)

Correction (mm) 0.003 0.004 0.005 0.003 0.003 0.003

Incertidumbre (mm)

Expanded uncertainty (mm) 0.010 0.010 0.010 0.010 0.010 0.010 #¡VALOR!

Patrón (mm)

Standard (mm) 0.000 0.000 0.000 0.000 0.000 0.000 0.000

Medida instrumento (mm) Instrument measurement (mm) Corrección (mm)

Correction (mm) Incertidumbre (mm)

Expanded uncertainty (mm) #¡VALOR! #¡VALOR! #¡VALOR! #¡VALOR! #¡VALOR! #¡VALOR! #¡VALOR!

ESTA HOJA NO TIENE VALIDEZ SI NO VA UNIDA A SU CERTIFICADO CORRESPONDIENTE. PROHIBIDA TODA REPRODUCCIÓN PARCIAL DE ESTE CERTIFICADO.

THIS SHEET IS NOT VALID IF IT IS NOT ATTACHED TO ITS CORRESPONDING CERTIFICATE. ANY PARTIAL REPRODUCTION OF THIS CERTIFICATE IS PROHIBITED.

El resultado obtenido se expresa en las tablas siguientes:

Palpadores de exteriores

ÁREA DIMENSIONAL

RESULTADOS DE LA CALIBRACIÓN

Dimensional area

Calibration results

(5)

CERTIFICADO Nº 77874

Certificate nº 77874

RESULTADOS DE LA CALIBRACIÓN

Calibration results

Patrón (mm)

Standard (mm) 0.000 0.000

Medida instrumento (mm) Instrument measurement (mm) Corrección (mm)

Correction (mm) 0.000 0.000

Incertidumbre (mm)

Expanded uncertainty (mm) 6.700 6.700

La constante Kp para la medida de interiores tiene el siguiente valor:

The constant Kp for the interior measurement has the following value

Kp = 20.0035 mm ± 0.0031 mm

La capacidad de medida del equipo es de (0-500) mm.

The measurement capacity of the equiment is (0-500) mm.

La división de escala del equipo es de 0.01 mm.

The scale division of the equipment is 0.01 mm.

Pages of Página 5 de 5

ÁREA DIMENSIONAL

Dimensional area

ESTA HOJA NO TIENE VALIDEZ SI NO VA UNIDA A SU CERTIFICADO CORRESPONDIENTE. PROHIBIDA TODA REPRODUCCIÓN PARCIAL DE ESTE CERTIFICADO.

THIS SHEET IS NOT VALID IF IT IS NOT ATTACHED TO ITS CORRESPONDING CERTIFICATE. ANY PARTIAL REPRODUCTION OF THIS CERTIFICATE IS PROHIBITED.

The value shown in line "Instrument measurement (mm)" correspond to the average value of the ten instrument measurements done.

El valor mostrado en la fila “Medida instrumento (mm)” corresponde al valor medio de las diez medidas instrumento realizadas.
