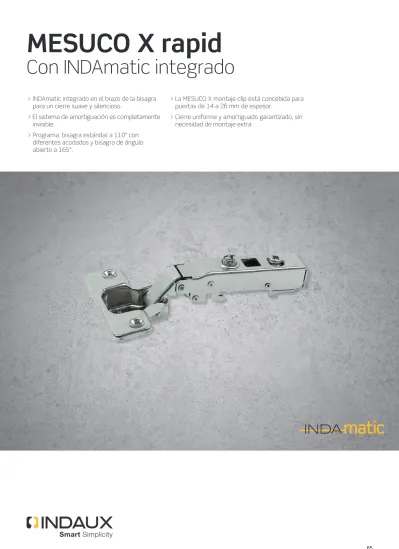

MESUCO X rapid. Con INDAmatic integrado

(1)

FERMETURE PROGRESSIVESANFTES SCHLIEßENCIERRE PROGRESIVOGRADUAL CLOSING

MESUCO X rapid

Con INDAmatic integrado

> INDAmatic integrado en el brazo de la bisagra para un cierre suave y silencioso.

> El sistema de amortiguación es completamente invisible.

> Programa: bisagra estándar a 110° con diferentes acodados y bisagra de ángulo abierto a 165°.

> La MESUCO X montaje clip está concebida para puertas de 14 a 26 mm de espesor.

> Cierre uniforme y amortiguado garantizado, sin necesidad de montaje extra.

65 65

(2)

1 A: 48, B: 6 A: 52, B: 5,5 A: 45, B: 9,5

D C

α = 0 º ÷ 165º H = 11.3

0mm. 319.040.061 319.050.060 319.240.062 319.250.061 319.140.065 319.150.064 319.060.066

(C:10/ D:11,5) 319.260.060

(C:10/ D:11,5) 319.160.063 (C:10/ D:11,5) 319.241.064

17mm. 319.042.065 319.052.064 319.242.066

α = 90^o ÷ 200^o H = 11.3

0mm. 319.090.063 319.091.065 319.290.064 319.291.066 319.190.060 319.191.062 α = 30^o ÷ 140^o

α = 45^o ÷ 155^o H = 11.3

0mm. 319.070.065 319.071.060 319.270.066 319.271.061 319.170.062 319.171.064

0mm. 319.080.064 319.081.066 319.280.065 319.281.060 319.180.061 319.181.063

α = 0 º ÷ 110º H = 11.3

0mm.

319.010.064 319.010.160 (1) 319.010.226 (2)

319.020.063 319.020.166 (1)

319.210.065 319.210.161 (1) 319.210.220 (2)

319.220.064 319.220.160 (1)

319.110.061 319.110.164 (1)

319.110.223 (2) 397.400.065 8mm. 319.011.066 (1)

319.011.221 (2) 319.021.065 319.211.060

319.211.163 (1) 319.221.066

319.221.162 (1) 319.111.063

319.111.166 (1) 397.401.060

17mm. 319.012.061 (1)

319.012.223 (2) 319.022.060 319.212.062 (1) 319.222.061 319.222.164 (1)

319.112.065 319.112.161 (1)

319.122.064 319.122.160 (1) 0mm. 319.015.060 319.025.066 319.215.061 319.225.060 319.115.064 319.125.063

α = 0 º ÷ 110º H = 11.3

0mm. 319.710.064 319.720.063 319.770.065 319.780.064 319.740.061 319.750.060 319.730.062

(C:9,7/ D:9,7)

319.790.063 (C:9,7/ D:9,7)

319.760.066

(C:9,7/ D:9,7) 319.763.065 323.770.064

8mm. 319.711.066 319.721.065 319.771.060 319.781.066 319.741.063 319.751.062 319.731.064

(C:9,7/ D:9,7)

319.791.065 (C:9,7/ D:9,7)

319.761.061

(C:9,7/ D:9,7) 319.733.061 323.780.063

17mm. 319.712.061 319.722.060 319.772.062 319.782.061 319.742.065 319.752.064 319.732.066

(C:9,7/ D:9,7) 319.792.060

(C:9,7/ D:9,7) 319.762.063

(C:9,7/ D:9,7) 319.793.062 323.790.062

α = 0 º ÷ 165º H = 11.3

0mm. 319.840.065 319.850.065 319.862.060

(C:10/ D:11,5) 319.860.063

α = 30ô ÷ 140ô α = 45ô ÷ 155ô

H = 11.3

0mm 319.980.065

α = 90^o ÷ 200^o H = 11.3

0mm. 319.390.062 319.392.065 319.391.063

988.715.221 (2)*

FAMILIA DE BISAGRAS

* Se suministra bajo pedido.

NIQUEL

M/tirafondos Montaje Directo

(C:10,5/ D:9,5) M/tirafondos Montaje Directo

(C:10,5/ D:9,5) M/tirafondos Montaje Directo (C:8,7/ D:9,7)

Sin amortiguación

MESUCO X rapid INDAmatic

Sin amortiguación

Sin amortiguación Sin amortiguación

normalautoapertura

> CAP.2 BISAGRAS Y SISTEMAS DE ELEVACIÓN

66 CATÁLOGO 2021

(3)

A: 48, B: 6 A: 52, B: 5,5 A: 45, B: 9,5 A: 45, B: 9,5

Expand Expand Expand

α = 0 º ÷ 165º H = 11.3

0mm. 319.040.061 319.050.060 319.240.062 319.250.061 319.140.065 319.150.064 319.060.066

(C:10/ D:11,5) 319.260.060

(C:10/ D:11,5) 319.160.063 (C:10/ D:11,5) 319.241.064

17mm. 319.042.065 319.052.064 319.242.066

α = 90^o ÷ 200^o H = 11.3

0mm. 319.090.063 319.091.065 319.290.064 319.291.066 319.190.060 319.191.062 α = 30^o ÷ 140^o

α = 45^o ÷ 155^o H = 11.3

0mm. 319.070.065 319.071.060 319.270.066 319.271.061 319.170.062 319.171.064

0mm. 319.080.064 319.081.066 319.280.065 319.281.060 319.180.061 319.181.063

Insert +

988.715.066 Ø26

10

38

8

Ø 35

H 10,6

B

A 30

2.8

319.030.062 (C:9,7/ D:9,7)

319.230.063 319.230.166 (1)

(C:9,7/ D:9,7)

319.130.066 319.130.162 (1)

(C:9,7/ D:9,7) 319.133.065 326.010.064 323.740.060 319.000.065

319.031.064 (C:9,7/ D:9,7)

319.231.065 (C:9,7/ D:9,7)

319.131.061

(C:9,7/ D:9,7) 319.133.161 323.750.066 319.000.161

319.032.066 (C:9,7/ D:9,7)

319.232.060 319.232.163 (1)

(C:9,7/ D:9,7)

319.132.063

(C:9,7/ D:9,7) 319.133.264 323.760.065 319.000.264

319.035.065

(C:9,7/ D:9,7) 319.235.066

(C:9,7/ D:9,7) 319.135.062 (C:9,7/ D:9,7)

α = 0 º ÷ 110º H = 11.3

0mm. 319.710.064 319.720.063 319.770.065 319.780.064 319.740.061 319.750.060 319.730.062

(C:9,7/ D:9,7)

319.790.063 (C:9,7/ D:9,7)

319.760.066

(C:9,7/ D:9,7) 319.763.065 323.770.064

8mm. 319.711.066 319.721.065 319.771.060 319.781.066 319.741.063 319.751.062 319.731.064

(C:9,7/ D:9,7)

319.791.065 (C:9,7/ D:9,7)

319.761.061

(C:9,7/ D:9,7) 319.733.061 323.780.063

17mm. 319.712.061 319.722.060 319.772.062 319.782.061 319.742.065 319.752.064 319.732.066

(C:9,7/ D:9,7) 319.792.060

(C:9,7/ D:9,7) 319.762.063

(C:9,7/ D:9,7) 319.793.062 323.790.062

α = 0 º ÷ 165º H = 11.3

0mm. 319.840.065 319.850.065 319.862.060

(C:10/ D:11,5) 319.860.063

α = 30ô ÷ 140ô α = 45ô ÷ 155ô

H = 11.3

0mm 319.980.065

α = 90^o ÷ 200^o H = 11.3

0mm. 319.390.062 319.392.065 319.391.063

Bisagra Para Marco de Aluminio

FAMILIA DE BISAGRAS

NIQUEL

M/tirafondos Cazoleta Ø26

Puerta cristal Ø35

67

Ø 35 Ø 8

(4)

2

0 2 4

353.010.066

353.010.221 (1) 353.012.063 353.014.060

353.090.065

353.090.220 (1) 353.092.062 353.024.066

353.030.064

353.030.226 (1) 353.032.061

353.032.223 (1) 353.034.065

353.330.062 353.332.066 353.334.063

353.040.063

353.040.225 (1) 353.042.060 353.044.064

353.050.062

353.050.224 (1) 353.052.066

353.052.221 (1) 353.054.063

353.060.061

353.060.223 (1) 353.062.065

353.062.220 (1) 353.064.062

353.072.064 353.074.061

353.080.066 353.082.063

353.112.060

353.100.064

PLACAS BASE

CALCES en mm.

Base montaje tirafondos Regulación vertical

± 2 mm

Acero Niquel

Base montaje directo

Regulación vertical

± 2 mm

Acero Niquel

Base euro-screw premontado Regulación vertical

± 2 mm

Acero Niquel

Base euro-screw corto Premontado Regulación vertical

± 2 mm

Acero Niquel

Basecon centrador

± 2 mm

Acero Niquel

± 1,9 mm

Acero Niquel

Base euro-screw premontado Regulación vertical

± 1,9 mm

Acero Niquel

Basecon centrador

± 1,9 mm

Acero Niquel

± 1,9 mm

Acero Niquel

± 1,9 mm

Acero Niquel

± 1,9 mm

Acero Niquel

Excéntrica

Excéntrica Excéntrica

Excéntrica

(1) Acabado color titanio

(5)

mm

B 16 17 18 19 20 21 22 23 24

3 0,7 1 1,3 1,6 2 2,5 3,1 3,8 4,6

4 0,7 1 1,3 1,6 2 2,4 3 3,6 4,2

5 0,7 1 1,2 1,5 1,9 2,3 2,8 3,3 3,9

6 0,7 1 1,2 1,5 1,8 2,2 2,7 3,1 3,7

7 0,7 0,9 1,1 1,4 1,7 2,1 2,6 3 3,5

3

C = B + K - D 12,5mm

C = B + K - D 4,5mm

C = B + K + D -4,5mm Recta

Acodada

Superacodada*

MESUCO X RAPID Apertura 110º

Bisagras/puerta

DATOS TÉCNICOS

Desplazamiento lateral de la puerta (F).

Espesor de la puerta

Apertura 110º DATOS TÉCNICOS

Regulación lateral -1,5mm +2,5mm

Regulación frontal -1,5mm +2,5mm

* Se debe retroceder la posición de fijación de la placa una distancia igual al espesor de la puerta más 1mm Cálculo de Calce

K = Constante =

Cálculo de Calce

K = Constante =

Cálculo de Calce

K = Constante =

Regulación en altura Según cada modelo de placa

69

(6)

X = 24 - B - F 0mm

mm

B 16 17 18 19 20 21 22 23 24

3 0,7 1 1,3 1,6 2 2,5 3,1 3,8 4,6

4 0,7 1 1,3 1,6 2 2,4 3 3,6 4,2

5 0,7 1 1,2 1,5 1,9 2,3 2,8 3,3 3,9

6 0,7 1 1,2 1,5 1,8 2,2 2,7 3,1 3,7

7 0,7 0,9 1,1 1,4 1,7 2,1 2,6 3 3,5

Bisagras/puerta

MESUCO X Apertura 30º ÷ 140º

MESUCO X Apertura 45º ÷ 155º

MESUCO X Apertura 90º ÷ 200º

Apertura 30º÷140º, 45º÷155º, 90º÷200º, DATOS TÉCNICOS

Desplazamiento lateral de la puerta (F).

Espesor de la puerta

K = Constante = Cálculo de la posicion de la placa

(7)

C = B + K - D 10,5mm

4

A:48 - A:45 A:52

302.131.048 302.131.052 302.131.266

352.600.006

EMBELLECEDORES

Embellecedor de bisagra.

Acero Niquelado

El embellecedor puede ser personalizado mediante estampación o serigrafía.

Embellecedor de puerta

Acero Niquelado

Recta

MESUCO X RAPID Apertura 165º

Bisagras / Puerta Apertura 165º, Embellecedores

DATOS TÉCNICOS

Cálculo de Calce

K = Constante =

Reductor de ángulo de apertura para bisagra 110º

Blanco

71

MESUCO X rapid. Con INDAmatic integrado

MESUCO X rapid

Con INDAmatic integrado

> INDAmatic integrado en el brazo de la bisagra para un cierre suave y silencioso.

> El sistema de amortiguación es completamente invisible.

> Programa: bisagra estándar a 110° con diferentes acodados y bisagra de ángulo abierto a 165°.

> La MESUCO X montaje clip está concebida para puertas de 14 a 26 mm de espesor.

> Cierre uniforme y amortiguado garantizado, sin necesidad de montaje extra.

1

A: 48, B: 6 A: 52, B: 5,5 A: 45, B: 9,5



FAMILIA DE BISAGRAS

NIQUEL

A: 48, B: 6 A: 52, B: 5,5 A: 45, B: 9,5 A: 45, B: 9,5

NIQUEL

2

PLACAS BASE

Excéntrica

Excéntrica Excéntrica

Excéntrica

Excéntrica

Excéntrica

3

MESUCO X RAPID Apertura 110º

DATOS TÉCNICOS

MESUCO X Apertura 30º ÷ 140º

MESUCO X Apertura 45º ÷ 155º

MESUCO X Apertura 90º ÷ 200º

4

EMBELLECEDORES

Embellecedor de bisagra.

Embellecedor de puerta

MESUCO X RAPID Apertura 165º

Reductor de ángulo de apertura para bisagra 110º
