1.
DESCRIPCIÓN DE PROYECTO
El proyecto se ubica en la jurisdicción de los distritos de Chaglla y Chinchao, provincias de Pachitea y Huánuco del Departamento de Huánuco. Los componentes del proyecto, se desarrollan sobre la margen izquierda del río Huallaga aproximadamente entre las cotas 1000 msnm y los 800 msnm, en el territorio de la comunidad campesina Pillao.
Accesibilidad
Para llegar al área de estudio desde Lima se puede acceder por vía aérea o vía terrestre, en una distancia aproximada de 420 km hasta la capital del departamento de Huánuco. Desde la capital del departamento de Huánuco hasta la ubicación del proyecto se accede de la siguiente manera: Desde Huánuco, se accede vía terrestre por la vía asfaltada Huánuco - Tingo María, hasta el puente Cayumba, donde se toma el desvío hasta el poblado de Santa Rita Sur (tiempo aproximado 4 horas de viaje). Desde este punto se accede a pie en un tiempo aproximado de 1 hora a la zona de la casa de máquinas (margen izquierda del río Huallaga).

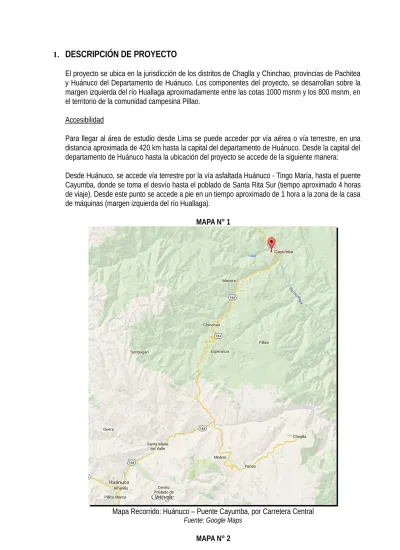

MAPA N° 1
Mapa Recorrido: Huánuco – Puente Cayumba, por Carretera Central
Fuente: Google Maps
Mapa Recorrido: Puente Cayumba-Casa de máquinas vía terrestre
Fuente: Google Maps
1.1. DESCRIPCIÓN GENERAL DEL PROYECTO
El caudal de diseño de la Central Hidroeléctrica es 132.79m3/s; considerando el embalse de que se realizará a partir del represamiento de las aguas del río Huallaga, mediante una presa de 200 m de altura, estableciendo también el caudal ecológico en el río Huallaga, a partir del pie de presa. A continuación se describe de manera breve las obras del proyecto de la Central Hidroeléctrica Huallaga, así como, las instalaciones auxiliares asociadas al proyecto, los cuales consideran a nivel de Factibilidad:
1.2. ETAPAS DE DESARROLLO DEL PROYECTO
1.2.1. ETAPA DE CONSTRUCCION A) COMPONENTES DEFINITIVOS
1. PRESA
Se construirá en fondo de valle del río Huallaga, el mismo que se presenta encañonado y con buenas condiciones de cimentación. Los taludes de los
Casa de máquinas
estribos se presentan bastante empinados.
La presa será de enrocado con cara de concreto, con altura máxima de 200 m y aproximadamente 273 m de longitud de cresta. Su cresta se ubicará en la elevación 1 199 msnm, complementada por un parapeto de concreto con 1 m de altura de borde libre. La cresta de la presa tiene 11,20 m de ancho.
2. VERTEDERO
Para la descarga de las avenidas se considera el diseño de tres vertederos en túnel ubicados en la margen izquierda. El diseño de caudal de avenida considerado es 3 621 m³/s (avenida de 10 000 años de recurrencia) con el embalse en la elevación de la cota 1 196 msnm.
Los túneles de los vertederos presentarán longitudes de cerca de 1 055 m, 957 m y 857 m. Los túneles serán revestidos con hormigón lanzado, en aquellos sectores donde la calidad de la roca requiera este tratamiento; tendrán sección arco-rectangular con altura y ancho de 12,00 m.
Como parte del vertedero se considera realizar una fosa disipadora en la elevación 1 000 msnm. Esta fosa tiene la finalidad de que caudales descargados no impacten directamente en macizo rocoso de aguas abajo, así como minimizar efectos de erosión de ribera, por lo que no se espera inestabilidades de las laderas.
3. TÚNEL DE ADUCCIÓN
La extensión de este túnel es de aproximadamente de 15 627 m. El caudal
de diseño del túnel para la generación eléctrica 140,25 m3/s. El túnel de
aducción será excavado mediante perforación y voladura, en cada uno de los tramos, las declividades varían a partir de la toma de agua.
4. CHIMENEA DE EQUILIBRIO
Chimenea de equilibrio considera una altura de 376,50 m, con salida por una ventana de acceso. Está estructura se encuentra ubicada a 924 m aguas arriba de la casa de máquinas.
5. TUBERÍA FORZADA
La tubería forzada tendrá una extensión de 335,00 m, sección arco-herradura con altura de 6,0 m y base de 4,40 m.
6. CASA DE MÁQUINAS
La casa de máquinas será una estructura de concreto externa instalada en la margen izquierda del río parcialmente empotrada en la roca. Su fundación se ubica en la elevación 802,70 msnm. En su interior serán instaladas dos unidades generadoras de eje vertical, accionadas por turbinas hidráulicas del tipo Francis, con potencia activa instalada de 400 MW en los bornes de los generadores. En la entrada de la turbina habrá una válvula esférica de protección de la misma, en caso de ocurrencia de problemas funcionales, en su sistema de regulación. El blindaje del túnel en la casa de máquinas tiene 335 m de longitud.
La casa de máquinas contará con los siguientes niveles:
Turbinas
Generadores
Sala de montaje, sala de baterías, almacén y servicios higiénicos.
Control y celdas y la oficina
Puente de grúa
Así también considera, sistema de enfriamiento (refrigeración) y sistema contra incendio. Las dos turbinas a ser instaladas generarán una potencia de 200 MW. La casa de máquinas será protegida por medio de pararrayo.
En el Cuadro R-1 se presenta la información básica de la configuración de la casa de máquinas principal.
Cuadro R-1 Configuración escogida de la casa de fuerza principal.
Parámetro Valor
Potencia total 400 MW
Número de unidades 2
Tipo de turbina Francis
Salto promedio en el período crítico 350,87 m
Potencia firme 400 MW
Fuente: Walsh Perú S.A. 2010.
7. SUB ESTACIÓN ELÉCTRICA
La subestación está ubicada en un plató natural entre las cotas 900,00 y 925,00 m, arriba de la casa de máquinas. Por la llanura del terreno prácticamente no habrá necesidad de cortes y terraplenes para instalación de la base de la subestación. Tiene un área total aproximada de 10 230 m². El transformador será protegido con pará-rayos del tipo estación. Se constituirá una barra principal y una barra de transferencia, vanos equipados con interruptores para permitir entradas de generadores, interconexión de barras y salida de líneas. Se ubicará la casa de paneles, donde se instalaran los paneles de protección y control de la subestación y de las líneas de transmisión, así como el sistema de servicios auxiliares, que será compuesto con los equipos de corriente alterna y los equipos de corriente continua.
8. PEQUEÑA CENTRAL HIDROELÉCTRICA
Además de la casa de máquinas principal será construida una pequeña central hidroeléctrica – PCH - al pie de la presa, en su margen izquierda,
aprovechándose un caudal 3,69m3/s.
La obra de toma será una estructura en concreto empotrada en la roca, a la derecha de los túneles del vertedero, que incluirá una reja de protección
y una compuerta deslizante. Aguas abajo de la obra de toma habrá un túnel, de perfil arco-rectángulo con 5,00 m de ancho y 5,50 m de altura, seguido de una tubería forzada con 1,20 m de diámetro. La casa de máquinas alojará una unidad generadora de eje horizontal. La turbina deberá trabajar con un caudal constante de 3,69 m³/s. Además de estos equipamientos serán instalados en la casa de máquinas el transformador elevador, la compuerta deslizante del tubo de aspiración de la turbina. En el Cuadro R-2 se presenta la información básica de la configuración de la PCH.
Cuadro R-2 Configuración escogida de la casa de la PCH.
Parámetro Valor
Número de unidades 1
Tipo de turbina Francis
Salto Nominal 191,72 m
Potencia instalada 6,25 MW
Fuente: Walsh Perú S.A. 2010.
B) COMPONENTES AUXILIARES
Las instalaciones provisionales y/o auxiliares estarán conformados por: Campamentos, Canteras, Depósitos de Material Excedente y Accesos.
1. VENTANAS DE ACCESO
Para la construcción del túnel de aducción, están previstas 4 ventanas de acceso que facilitarán la excavación del túnel. Todas serán excavadas en rocas. Las tres ventanas de acceso al largo del túnel de aducción serán de sección arco-rectángulo, adicionalmente se tendrá una ventana para acceso a la chimenea de equilibrio horizontal de sección arco-rectangular.
2. CANTERA
Se ubicarán en el cauce del río Huallaga. Comprenderá principalmente a sectores ubicados inmediatos aguas arriba de la Casa de Máquinas sobre el río (C1, C2, C3, C4, C5 y C6); así mismo, se considera una cantera ubicada próximo al sector denominado Chulla (C-9). Los materiales consisten en 40% de bolones y bloques, 40% de cantos rodados y 20% de arena. De acuerdo a la conformación de los materiales se requerirá realizar el chancado y zarandeo, por lo cual será necesario instalar una planta de preparación y chancado, la misma que se localizará dentro del área definidas como cantera.
A continuación en el cuadro R-3, se definen la relación de canteras del proyecto, considerándose sus máximas extensiones y su capacidad o potencia aproximada para su aprovechamiento.
Canteras Tipo Ubicación (progresiva-km) en Á r e a ( h a ) Pote ncia apro x. relación al Acceso (m3) Cantera
C-1 Lechode río 0+500 (I)
4 , 5 3 136,050 Cantera C-2 Lecho de río 2+600 (I) 2 , 2 9 68,6 40 Cantera
C-3 Lechode río 3+200 (I)
0 , 6 4 19,260 Cantera C-4 Lecho de río 5+000 (I) 1 , 8 4 55,2 00 Cantera
C-5 Lechode río 5+800 (I)
0 , 5 7 17,100 Cantera C-6 Lecho de río 6+000 (I) 0 , 7 8 23,4 60 Cantera
C-7 Lechode río 20+000 (I)
2 , 2
1 66,180
I: Lado Izquierdo / D: Lado derecho. Fuente: Walsh Perú S.A. 2010.
3. DEPÓSITO DE MATERIAL EXCEDENTE (DME)
Todos los DME se ubicarán en la margen izquierda del rio Huallaga, fuera de cursos de aguas superficiales. En el Cuadro R-4, se lista las áreas máximas de los depósitos de materiales excedentes de obra que serían usados por el proyecto, así como el volumen aproximado de disposición de materiales.
Cuadro R-4 Característica de los Depósito de Materiales Excedentes de Obra. Depósito
de Material
Ubicación
(progresiva- aprox.Área Volumenaprox.
Excedent e relación alkm) en (ha) (m3) (DME) Acceso DME B-4 6+7001 0,35 75 000 DME B-CM 0+6002 2,29 144 500 DME B-5 7+5001 0,89 180 000 DME B-CHc 2+0002 0,89 120 000
DME B-CHb 2+0002 1 110 500 DME B-9 9+2001 0,32 38 500 DME B-V3b 13+9001 7,32 25 500 DME B-V3d 13+8001 7,32 92 000 DME B-V3c 0+5003 7,32 23 500 DME B-19 20+0001 6,95 1 200 000 DME A-1 22+5001 6,05 1 230 000 DME A-2 22+5001 2,27 290 000
I: Lado Izquierdo / D: Lado derecho.
1: Camino de Acceso Principal / 2: Camino de acceso temporal a Ventana 3/: Camino de acceso temporal a Ventana 2. Fuente: Walsh Perú S.A. 2010.
4. CAMPAMENTO DE OBRA
La ubicación del campamento está cerca del acceso principal de la obra (lado derecho de la progresiva km 12+000). En el campamento serán para personal de trabajo, no habrá movilización de técnicos con familias. Los obreros serán preferencialmente personal de los poblados vecinos, donde posean sus propias casas y familias. En el cuadro R-5, se presentan las especificaciones de las edificaciones:
C u a d r o R -5 Especificaciones de edificaciones. Concepto Requerimiento
Estabilidad química No higroscópico
No atacable por
bacterias No procrea hongos nibacterias.
Carga combustible no mayor a24 kg/m2
Aislamiento acústico 25 dB/ 16Db
Aislamiento térmico < 3 kcal/m hora x gr.c. Resistencia a
presiones y vientos 80 km/h
Fuente: Walsh Perú S.A. 2010.
C) ACTIVIDADES
1. Desvío del río – ataguías
Para la excavación de la fundación y la construcción de la presa se construirán ataguías aguas arriba y aguas abajo con la cresta a las elevaciones 1 068 msnm y 1 009 msnm, respectivamente. Las ataguías estarán compuestas por material impermeable con suelo compactado. La ataguía aguas arriba tendrá un desarrollo de cerca de 140 m y altura
máxima de cerca de 64,0 m a partir del terreno natural. La ataguía aguas abajo tendrá un desarrollo de 50 m y altura de cerca de 8,0 m.
Para la construcción de la presa, será construido un túnel en la margen izquierda con una longitud de cerca de 1 126 m con los pisos de los portales de entrada y salida ubicados en las elevaciones 1 004 msnm y 1 000 msnm, respectivamente. El túnel presentará una sección herradura con 12,50 m de ancho y 12,50 m de altura. El esquema de desvío ha sido dimensionado para un caudal de 1 832 m³/s, que corresponde a una avenida con 50 años de recurrencia, la velocidad es de 13,1 m/s y en la sección de las compuertas la velocidad es de 18 m/s.
2. Embalse (operación)
La operación de la presa, constituirá el embalse conformando el vaso de captación en parte de la cuenca del rio Huallaga. Tendrá una superficie (espejo de agua) de 4,50 km2 y el volumen de almacenamiento es de
328,5m3.
Durante el llenado del embalse se prevé un sistema de descarga que tendrá la función de descargar un caudal constante de 3,69 m³/s para aguas abajo de la presa. El sistema estará compuesto de una reja de 3,0 m de ancho por 3,0 m de altura para la boca toma, una compuerta vagón de emergencia de 2,00 m de ancho por 2,00 m de altura, una tubería en acero de 1,00 m de diámetro, una válvula de manutención del tipo mariposa de 0,60 m de diámetro y una válvula disipadora de energía de 1,20 m de diámetro.
3. Toma de Agua
La toma de agua será integrada al túnel de aducción, se extenderá hasta el piso de operación en la elevación 1 199,00 m. La estructura tendrá un único emboque con dos aberturas, serán instaladas dos rejas metálicas de protección, dos compuertas planas de dos elementos con ruedas cada una y un puente grúa para la operación y mantenimiento de los equipamientos. 4. Demanda de Fuerza Laboral
El proyecto en su periodo pico demandará un contingente laboral estimado de 1500 personas aproximadamente. El contratista cumplirá en contratar a personas de la localidad como mano de obra no calificada, el mismo que representará por lo menos el 80% del total de la mano de obra del proyecto. Durante las operaciones de la Central Hidroeléctrica Huallaga, debido a su carácter especializado, se demandará un total de 300 personas aproximadamente, conformado por profesionales técnicos (operación y mantenimiento) y personal de seguridad.
Durante la etapa de construcción se requerirá la contratación de mano de obra calificada y no calificada. El proyecto en su periodo pico demandará un contingente laboral de 2 500 personas aproximadamente. El contratista cumplirá en contratar a personas de la localidad como mano de obra no calificada, el mismo que representará por lo menos el 50% del total de la mano de obra no calificada del proyecto.
2. LÍNEA BASE AMBIENTAL
2.1. LÍNEA BASE FÍSICA 2.1.1. CLIMA
Los climas presentes en el área de influencia ubicada en la cordillera oriental de los Andes entre 2900 msnm al sur y 800 msnm al norte, se encuentran determinados esencialmente por factores orográficos y altitudinales.
Cuadro 2.1.1-1Ubicación y características de las estaciones meteorológicas utilizadas en el estudio. Estaciones Meteorológicas Fuent e Nombre Coordenadas Altitu d (M.S.N .M) Parámetro Periodo Latitud Longitu d SENAM HI Carpish 09º 40' 76º 05' 1,950 Pp. total mensual 2000-2009 Tº máx. media mensual 2005-2009 Tº mín. media mensual Tº media mensual Humedad relativa media mensual SENAM HI Huánuco 09º 57' 76º 14' 1,960 Tº media mensual 2005-2009 Humedad relativa media
mensual
Tº mín. media mensual
El factor clima es indispensable para la etapa de construcción del Proyecto, siendo factible empezar la obra en los meses de noviembre ….
2.1.1.1. PRECIPITACIÓN
En el Cuadro 2.1.1.1-1 se presentan los valores máximos, mínimos y medios de precipitación promedio mensual correspondientes a la estación de Carpish. Nótese que para el período de registro con el que se cuenta (2000-2009), la precipitación promedio total anual es de 2348 mm; sin embargo, en estudios anteriores consultados se consignan, para esta misma estación, promedios anuales de precipitación bastante más elevados1. Estos valores tan diferentes corresponden a períodos distintos, por lo que podrían explicarse por la severa deforestación que ha sufrido en las últimas décadas el área donde se encuentra esta estación, alterando el mecanismo normal de las precipitaciones en la zona, donde el denso bosque cumplía las funciones de un enorme captador de niebla, generándose copiosas lluvias horizontales. En todo caso, la representatividad de esta estación se mantiene, porque la deforestación también es apreciable en el área de estudio. Volviendo al Cuadro 2.1.1.1-1, un aspecto destacable es que la diferencia entre las precipitaciones máximas y mínimas anuales es muy grande, lo que no debería ocurrir, dada la
continuidad de los mecanismos orográficos de transporte de humedad, que se reflejan en una casi constante nubosidad en las cumbres. Este hecho refuerza la hipótesis de que la deforestación viene alterando el comportamiento de la precipitación.
Cuadro 2.1.1.1-1 Precipitación máxima, mínima y media mensual en la estación Carpish.
P p En e. Fe b. Mar . Abr . Ma y. Ju n. Jul . Ag o. Se p. Oct . No v. Dic . Total Máx. 456, 2 333,7 475,2 360,4 237,4 212,8 3303, 144,9 215,6 385,0 315,4 415,0 3854,9 Prom. 259, 8 245,2 326,6 208,2 133,4 98,1 2118, 103,3 136,6 226,9 201,7 290,0 2348,0 M í 146, 4 120, 2 242, 4 70, 6 41, 2 20, 4 40, 8 61, 6 68, 9 127, 2 100, 4 186, 7 1226,8 Fuente:
Período 2005-2007: Minpetel, EIA Central Hidroeléctrica Chaglla, Marzo 2009. Período 2000-2004 y 2008-2009: SENAMHI (Walsh, 2010).
Elaboración: Walsh Perú S.A. 2010.
Figura 4.2.1.1-1 Régimen anual de las precipitaciones - estación Carpish.
Elaboración: Walsh Perú S.A. 2010.
Se consideró precipitación debido a que en ciertos meses: de diciembre a marzo, ocurren fenómenos climáticos, frecuentemente el Huayco tras ocurrir lluvias torrenciales en los meses mencionados; lo cual es muy importante tener en cuenta al empezar la ejecución del Proyecto, ya que si se inicia est proceso en dichos meses, otro punto indica que por esta época podría disminuir la eficiencia de los trabajadores, debido a los riesgos a los que se podrían exponer.
Lo adecuado es que el proceso de ejecución se inicie en el mes de abril o mayo, sería lo óptimo.
2.1.1.2. TEMPERATURA
La temperatura está relacionada directamente con la evaporación lo que ocasionaría una disminución en el volumen del caudal en la etapa de Operación.
En el Cuadro 2.1.1.2-2 se muestran los valores máximos, mínimos y medios de temperatura promedio mensual de la estación Carpish. El promedio anual, 14,4°C, corresponde a un clima templado. La amplitud térmica diaria es de 8,2°C, la más baja en el área de estudio, reflejando las condiciones relativamente continuas de humedad y
nubosidad, y la cobertura boscosa predominante en la zona, que actúan como estabilizadores de las variaciones térmicas. El régimen térmico anual también es muy uniforme, lo cual es atribuible a los mismos factores estabilizadores que se acaban de indicar.
Cuadro 2.1.1.1-2 Temperaturas máxima, mínima y media mensual de la estación Carpish. T º En e. Fe b. Mar . Abr . Ma y. Ju n. Jul . Ag o. Se p. Oct . No v. Dic . Prom. Máx. 17, 6 17,8 17,7 18,8 19,4 19,4 019, 19,8 19,6 19,4 19,2 17,4 8,1 Prom. 14, 1 14, 2 14, 1 14, 6 14, 6 14, 4 13, 9 14, 6 14, 7 14, 8 14, 9 14, 2 1 4, M í 11, 1 11, 0 10, 8 11, 0 10, 3 9,8 9,3 9,9 10, 3 10, 8 11, 1 11, 1 10,5 Fuente:
Período 2005-2007: Minpetel S.A., Informe Nº 004 – 2008 - MEM-AAE/MM/RP, E.I.A Central Hidroeléctrica Chaglla (Nivel de factibilidad), Maro 2009. Período 2008-2009: SENAMHI (Walsh, 2010).
Elaboración: Walsh Perú S.A. 2010.
2.1.1.3. VIENTO
La caracterización de los vientos, específicamente su velocidad y dirección, se ha realizado a partir de la información recogida en campo durante la evaluación de calidad del aire. En esta evaluación se instalaron dos estaciones de monitoreo, cuya ubicación y registros de velocidad y dirección del viento se indican en el Cuadro 4.2.1-9. Las rosas de viento correspondientes a estas dos estaciones se muestran en la Figura 4.2.1-11 y se representan en el Mapa LBF-01. Cuadro 4.2.1-9 Velocidad y dirección del viento medidas en estaciones de evaluación de calidad del aire.
Estación de muestr Coordenadas UTM (WGS 84) Altit ud (ms
Velocidad (m/s) Dirección delViento Mín. Prom . Máx. Predominancia EA-01 Muña 8 911 964 411 772 2 092 0,0 0,8 2,4 WSW EA-02 Pampamarca 8 934 368 406 505 1 053 0,0 1,0 4,0 NWN
Fuente: Walsh Perú S.A. (julio del 2010) Elaboración: Walsh Perú S.A. 2010.
La estación de Muña está situada frente al codo que forma el río Huallaga antes de ingresar al área de estudio. Las direcciones de viento registradas durante la evaluación de calidad de aire en esta estación son variadas, predominando la de procedencia WSW, que es la dirección del valle del Huallaga antes del codo. Esto muestra que los vientos dominantes son los vientos de valle, como es previsible dado el carácter accidentado del relieve y la presencia de cadenas montañosas elevadas.
La estación de Pampamarca está situada en la parte en que el valle del Huallaga se amplía un poco, al norte del área de estudio. Las direcciones de viento registradas durante la evaluación de calidad de aire en esta estación son básicamente tres: SE, W y NWN; las direcciones SE y NWN corresponden al valle del Huallaga, río arriba y río abajo de Pampamarca. Por tanto, nuevamente los vientos de valle son dominantes, lo que se preveía por la configuración topográfica de la zona. La velocidad (intensidad) del viento
alcanza 2 m/s en Muña y 3,5 m/s en Pampamarca. En ambos casos se trata de brisas ligeras que corresponden al número 2 en la escala de Beaufort. Teniendo en cuenta el relieve abrupto y cerrado, no se prevé la ocurrencia de vientos de mayor intensidad.
2.1.2. AIRE
El material particulado respirable (PM10 y PM2.2.5) y Partículas Totales en Suspensión (PTS),
así como, gases de combustión en el aire (SO2, CO, NO2 y H2S), concentración de hexano y
benceno y ruido ambiental; para lo cual, los cuales se tomaron de las estaciones de monitoreo.
En esta sección se presentan las evaluaciones basadas en mediciones de material particulado, gases atmosféricos, ruido ambiental y parámetros meteorológicos, que permiten definir la caracterización de la calidad del aire y ruido, en el área de influencia del proyecto “Modificación del Estudio de Impacto Ambiental del Proyecto Central Hidroeléctrica Chaglla”.
En los lugares o estaciones de monitoreo, se tomaron muestras para obtener concentraciones de: partículas menores a 10 micras (PM10) y partículas menores a 2,5
micras (PM2.5); gases como dióxido de nitrógeno (NO2), dióxido de azufre (SO2),
monóxido de carbono (CO), sulfuro de Hidrógeno (H2S); hidrocarburos Totales (hexano) y
compuestos orgánicos volátiles (benceno); para evaluar los resultados obtenidos con los niveles máximos permisibles establecidos por la autoridad competente (estándares nacionales de calidad ambiental para aire) y entidades reconocidas.
Asimismo, se midió niveles de presión sonora, para compararlos con los niveles máximos permisibles, (estándares nacionales y de otras entidades respecto a la calidad ambiental para ruido). En forma paralela se realizó el registro de los parámetros meteorológicos: velocidad y dirección de viento, temperatura ambiental y humedad relativa.
Los valores de comparación se refieren a los indicados en el Reglamento de Estándares Nacionales de Calidad Ambiental del Aire (D.S. Nº 074-2001-PCM-CONAM), Actualización de Estándares de Calidad Ambiental para el Aire (D.S. Nº 0003-2008 – MINAM), el Reglamento de Estándares Nacionales de Calidad Ambiental para Ruido (D.S. Nº 085-2003-PCM), el Protocolo de Monitoreo de Calidad de Aire y Emisiones del Sub – sector Minería y los valores permisibles establecidos en las Guías del Banco Mundial (Manual de Prevención y Reducción de la Contaminación – Julio 1998).
Cuadro 2.2.1-1 Estaciones de muestreo.
Estación de muestreo
Coordenadas
UTM (WGS Altitud Descripción
Norte Este msnm
EA-01 Muña 8 912
366
411 988
2 092 Ubicada en el Poblado de Muña.
EA-02 Pampamarca 8 934
729 406 733 1 053
Ubicada en el Poblado Pampamarca a 25 m del local de la Municipalidad del poblado
EA-03 Santa Rita Sur 8 938 448
404 050
887 Ubicada en el poblado Santa Rita Sur. Fuente: Walsh Perú S.A.
2010.
2.1.2.1. LOS RESULTADOS DE PM10 Y PM2.2.5
En el Cuadro 2.1.2.1-1, se muestran las concentraciones de material particulado menor a 10 micras (PM10) y menores a 2.5 micras (PM2.5), obtenidas en las tres
Nacionales de Calidad Ambiental del Aire (D.S. 074-2001-PCM y D.S. 003-2008-MINAM) y con el valor permisible establecido en las Guías del Banco Mundial.
Cuadro 4.2.2-2 Concentraciones de Material Particulado Respirable (PM10 y
PM 2.5). Estaciones de PM10 PM2.5 (µg/m3) (µg/m3) EA-01 Muña 9,0 2,0 EA-02 Pampamarca 19,0 3,0
EA-03 Santa Rita Sur 31,0 3,0
PM10 : Estándar Calidad Ambiental (ECA) - Nacional : 150 µg/m3 - 24 horas PM10 : Estándar Banco Mundial – BM(1) 110 µg/m3 – 24 horas
PM2.5 : Estándar Calidad Ambiental (ECA) - Nacional: 50 µg/m3 – 24 horas
Fuente: Walsh Perú S.A. Monitoreo de calidad de aire y ruidos, julio, 2010. Informe de Ensayo No. 0848/10 EQUAS S.A. (1) Banco Mundial, Manual de Prevención y Reducción de la Contaminación – Julio 1998.
Los niveles de concentración de PM10 registrados en las estaciones de muestreos,
muestran valores por debajo del ECA nacional y el valor permisible establecido en las Guías del Banco Mundial. Respecto a las concentraciones de PM2.5
registradas, son menores al valor del ECA nacional. En general las concentraciones de partículas no han sido relevantes, y esto se debe al bajo tránsito vehicular, presencia de cobertura vegetal, ausencia de fuentes fijas industriales de emisión.
2.1.2.2. GASES (SO2, CO, NO2 y H2S)
En el Cuadro 4.2.2-3, se presenta las concentraciones de Dióxido de Azufre (SO2), Monóxido de Carbono (CO), Dióxido de Nitrógeno (NO2) y Sulfuro de
Hidrógeno (H2S), medidas en las tres estaciones de muestreo. Las
concentraciones resultantes han sido comparadas con los valores indicados en los Estándares Nacionales de Calidad Ambiental del Aire (D.S. 074-2001-PCM y D.S. 003-2008-MINAM) y los valores permisibles establecidos en las Guías del Banco Mundial.
Cuadro 2.1.2.2-1 Concentraciones de Gases (SO2, H2S, CO y NO2).
Estaciones de muestre o Dióxido de Azufre Monóxido de Carbono Dióxido de Nitróge Sulfuro de Hidróge (µg/m3) (µg/m3) (µg/m3) (µg/m3) EA-01 Muña 3,0 0,3 8,2 2,1 EA-02 Pampamarca 2,9 0,1 7,8 4,8
SO2 : Estándar Calidad Ambiental (ECA) – Nacional : 80 µg/m3 – 24 horas SO2 : Banco Mundial: 125 µg/m3
NO2 : Estándar Calidad Ambiental (ECA) - Nacional: 200 µg/m3 – 1 hora NO2 : Banco Mundial (24 horas promedio) : 150 µg/m3
CO : Estándar Calidad Ambiental (ECA) – Nacional : 30 000 µg/m3 – 1 hora H2S : Estándar Calidad Ambiental (ECA) – Nacional : 150 µg/m3 – 24 horas
Fuente: Walsh Perú S.A. Monitoreo de calidad de aire y ruidos, julio 2010. Informe de Ensayo No. 0848/10 EQUAS S.A. 2010.
Los niveles de concentración de Dióxido de Azufre (SO2), Monóxido de Carbono
(CO), Dióxido de Nitrógeno (NO2) y Sulfuro de Hidrógeno (H2S), registrados en
las tres estaciones de muestreo, se encuentran por debajo de los valores que señala el ECA – Nacional y el Banco Mundial.
Los valores mínimos de concentración de gases, se debe a que en el entorno de las estaciones de muestreo, el tránsito de vehículos es ocasional, asimismo no existen fuentes de emisión industrial.
2.1.2.3. HEXANO Y BENCENO
En el Cuadro 2.1.2.3-1, se presenta las concentraciones de Hexano y Benceno registradas en las tres estaciones de muestreo, las cuales han sido comparadas con los Estándares Nacionales de Calidad Ambiental del Aire (D.S. 003-2008-MINAM).
Cuadro 4.2.2-4 Concentraciones de Hexano y Benceno.
Estaciones de muestreo
Hexano
(Hidrocarburos (Compuestos Orgánicos Benceno
(µg/m3) (µg/m3)
EA-01 Muña < 5 < 0,6
EA-02 Pampamarca < 5 < 0,6
EA-03 Santa Rita Sur < 5 < 0,6
HT: Estándar Calidad Ambiental (ECA) - Nacional (24 hora): 100 mg/m3
Benceno: Estándar de Calidad Ambiental (ECA) - Nacional: 4 µg/m3 (promedio anual)
Fuente: Walsh Perú S.A. Monitoreo de calidad de aire y ruidos, julio, 2010. Informe de Ensayo No. 0848/10 EQUAS S.A. 2010.
Las concentraciones en el aire de los Hidrocarburos Totales y Compuestos Orgánicos Volátiles, en las tres estaciones de muestreo, presentan valores menores a los estándares nacionales.
2.1.2.4. RUIDO
Ruido que provoca una turbina de central hidroeléctrica Ruido de maquinarias
Ruido de explosiones en la etapa de operación
Cuadro 2.1.2.4-1 Niveles de ruido ambiental.
Estación de monitoreo
Ruido ambiental dBA (LAeqT)
Diurno Nocturno
(07:01 hrs – 22:00 (22:01 hrs – 07:00
RA-01 Muña 56, 55,
RA-02 Pampamarca 57, 54,
RA-03 Santa Rita Sur 53,87 53,53
Estándar Nacional - Zona Residencial-Horario(1) 60 50
Límite de Emisión Banco Mundial - Receptor
Residencial - Promedio Día - Noche(2) 55
Fuente: Walsh Perú (Monitoreo de ruido – julio, 2010).
LaeqT: Nivel de Presión Sonora Continuo Equivalente con ponderación “A”
(1) Reglamento de Estándares Nacionales de Calidad Ambiental para Ruido según el Decreto Supremo N° 085-2003-PCM, publicado el 30 de octubre del año 2003.
(2) Banco Mundial, Manual de Prevención y Reducción de la Contaminación – julio 1998.
Los niveles de presión sonora continuo equivalente medidos en las tres estaciones de monitoreo no superan el Estándar Nacional de Calidad Ambiental para Ruidos para la Zona Residencial en horario diurno, 60 dB(A). Los niveles de presión sonora continuo equivalente medidos en las tres estaciones de monitoreo superan ligeramente el Estándar Nacional de Calidad Ambiental para Ruidos para la Zona Residencial en horario nocturno de 50 dB(A), aproximadamente entre un 7 a 10% del valor estándar. Cabe indicar que no existe mayor diferencia entre los registros de niveles de ruido diurno y nocturno. Durante las mediciones se observó que las principales fuentes de ruido lo conforman las actividades mismas de la población y ráfagas de viento.
2.1.3. GEOLOGÍA
El presente capítulo evalúa los aspectos geológicos y sísmicos del área de estudio, la evaluación incluye la descripción litológica de las unidades rocosas que afloran superficialmente, sintetizadas en su respectiva columna estratigráfica, luego, se describen los aspectos estructurales y la sismicidad; finalmente se presenta la mecánica de suelos y rocas.
Como fuente de información básica se utiliza la carta geológica a escala 1:100000 que publica INGEMMET (específicamente el Cuadrángulo de Panao). Complementariamente se han realizado trabajos de interpretación de imágenes satelitales y un levantamiento de suelos con fines de caracterización geotécnica básica.
Estabilidad Permeabilidad Tipo de roca Fallas Sismicidad 2.1.3.1. GEOLOGIA ESTRUCTURAL
En el área de estudio se ha identificado la presencia de fallas, pliegues longitudinales y una unidad estructural conocida como el bloque Huallaga. Las fallas identificadas son de tipos longitudinales inversos y normales de alto ángulo; el rumbo general de estas fallas sigue la misma tendencia andina (NO-SE). El denominado bloque Huallaga, presente en la parte superior de Rio Huallaga (Santa Rosa de Toma), está constituido por rocas carbonatadas del Grupo Pucará y rocas del Grupo Mitu; está afectada por pliegues amplios con buzamientos suaves y moderados cuyos rumbos varían desde 40º a 45º NE en el Grupo Mitu y de 30º a 80º al NO en el Grupo Pucará.
2.1.3.2. SISMICIDAD
A las características de ocurrencia de sismos en una región dada se le conoce como Sismicidad. La sismicidad de una zona depende de su situación tectónica. En general las regiones del planeta con mayor frecuencia de ocurrencia de sismos y mayor energía liberada corresponden a las zonas de subducción.
Nuestro país está considerado como una región de alta actividad sismo-tectónica, por ubicarse frente a la fosa Peruano-Chilena, extensa depresión donde ocurre la subducción de la placa oceánica de Nazca, que se hunde por debajo de la placa Sudamericana a razón de unos 10 cm/año. La elevada fricción generada por el roce de las dos placas en movimiento, da lugar a una constante acumulación de energía en la zona de contacto, que al liberarse origina violentos sismos, los cuales son normalmente más intensos cuanto menos profundos se localizan sus focos (hipocentro). Por este motivo, a igualdad de condiciones geológicas y tectónicas, los sismos resultan más intensos en la franja litoral, decreciendo hacia el este, en las regiones de sierra y selva, donde el plano de subducción se torna gradualmente más profundo.
En la zona del proyecto se presenta otra importante fuente de sismicidad superficial e intermedia que corresponde a las eventuales reactivaciones de las fallas geológicas regionales, destacando entre ellas las fallas inversas de la cercana faja subandina y la gran falla de sobre-escurrimiento que se desarrolla al pie de la vertiente oriental cordillerana en el sector nororiental del área de estudio. En la Figura 4.2.3-1 se presenta el mapa sísmico de Huánuco.
Sismicidad Histórica
Los terremotos registrados más importantes que han afectado a la región son los siguientes:
El terremoto de Lima de octubre de 1746 con intensidad de X en escala de Mercalli modificada y VI en Huánuco.
El terremoto de Chontabamba de diciembre de 1937, con intensidad de IX en Chontabamba y VI en Huánuco.
El terremoto de Satipo en noviembre de 1947 con intensidad de X en Satipo y VI en Huánuco.
El terremoto de octubre de 1956 con intensidad de V-VII en Huánuco y Tingo María.
El terremoto de marzo de 1962 con intensidades de VI-VII en Yungul, Provincia de Junín.
El terremoto de febrero de 1970 con intensidad de VII-VIII en Panao, Chaglla y Quero.
Figura 2.1.3.2-1 Mapa sísmico de Huánuco (Los sismos han sido
clasificados en función de la profundidad de sus focos: superficiales (h> 60 km) con círculos rojos, intermedios (60>h>350 km) con círculos verdes).
Fuente: Instituto Geofísico del Perú (IGP).
Máximas Intensidades Sísmicas
Según el Mapa de Distribución de Máximas Intensidades Sísmicas Observadas (Alva, 1974) el área de estudio se encuentra en una zona de intensidad VI, de acuerdo a la escala de Mercalli Modificada. Esto significa que el sismo más intenso ocurrido lo perciben todas las personas, paso insostenible; ventanas, platos y cristalería dañadas; los objetos se caen de sus lugares, muebles movidos o caídos; daños leves a estructuras.
La Figura 2.1.3.2.1-2 de distribución de máximas intensidades sísmicas en la región centro norte del Perú, permite verificar la zona de intensidad sísmica a la que pertenece el área de estudio.
2.1.4. GEOMORFOLOGÍA
Formas topográficas (complejidad topográfica, desniveles)
Este capítulo describe el relieve que presenta el área de influencia del proyecto, así como los procesos erosivos que actualmente están en desarrollo.
El área de estudio está emplazada sobre las montañas de la cordillera oriental de los Andes, presentando un relieve marcadamente accidentado, conformado por vertientes empinadas a escarpadas y fondos de valle estrechos y hasta encañonados. Este relieve esta afectado en mayor o menor medida por procesos fluviales, gravitatorios y kársticos, desarrollados sobre rocas sedimentarias, principalmente calizas.
2.1.4.1. FISIOGRAFIA
La descripción fisiográfica incide en los aspectos externos del relieve, que suelen ser determinantes para las particularidades del proyecto.
El área de evaluación se caracteriza por presentar un relieve montañoso con pendientes fuertes y valles encañonados. Sin embargo en algunos sectores se presentan pequeñas zonas con relieves de topografía suave, a manera de rellanos y zonas más extensas suavemente inclinadas (4 % -15% de pendiente), orientadas hacia el eje principal del valle. En su mayoría estas formas de relieve se desarrollan sobre un basamento rocoso predominantemente calcáreo y en menor medida sobre depósitos fluviales y coluviales.
Para la descripción y caracterización de la fisiografía del área de estudio se utiliza el sistema de clasificación CIAF de Colombia, que jerarquiza las unidades fisiográficas en gran paisaje, paisaje y sub-paisaje. A continuación el Cuadro 2.1.4.1-1 presenta la clasificación de las unidades fisiográficas identificadas.
Cuadro 2.1.4.1-1 Unidades fisiográficas presentes en el área de estudio.
Gran
Paisaje Paisaje PaisajeSub- Pendiente Símbolo
Montañas de la Cordillera Oriental de los Andes Fondos de valle
Fondo estrecho de valle fluvio-aluvial 0-4% Fve-fa
Colinas en selvas tropical es Laderas colinosas empinad as 15-50% Vce-md Laderas colinosas escarpad moderadamente disectadas as ligera a >50% Vces-lmd Fuente: Walsh Perú S.A. 2010
Montañas de la Cordillera Oriental de los Andes Entalladas en Basamento Calizo.
Esta unidad de gran paisaje es parte integrante de la Cordillera Oriental de los Andes. Se trata de un alineamiento montañoso discontínuo que presenta predominantemente laderas abruptas que flanquean valles estrechos y profundos. Estas montañas se desarrollan sobre calizas dolomíticas, calizas
marmolizadas y lutitas carbonozas del Grupo Pucará, del Triásico superior-Jurásico inferior. Dentro de esta gran unidad de paisaje, se ubican los paisajes fondos de valle, colinas en selvas tropicales y montañas en yungas y selvas tropicales.
Fondos de Valle
Se trata de un relieve relativamente llano que forma una faja de terreno alargada y estrecha en torno al río Huallaga, que avanza encajonada entre las vertientes montañosas que lo rodean. Ocupa el sector norte del área, con un recorrido de orientación SE-NW. Iniciándose cerca a la localidad de Chichipara. Altitudinalmente se extiende desde los 960 hasta los 840 msnm. Encontrándose un sector aislado en la margen izquierda del río, donde se asienta el centro poblado Chulla.
Este relieve se ha desarrollado sobre materiales coluviales asentados en los piedemontes de las vertientes que lo rodean, así como sobre las pequeñas terrazas bajas que el río ha depositado. Estos depósitos se componen en el primer caso de cantos rodados con un menor redondeamiento y gravas envueltas en una matriz areno-limosa y en el segundo caso de bancos de gravas y arenas redondeadas, limos y arcillas estratificadas. Este paisaje representa el 1.5% del total del área de estudio.
2.1.4.2. PROCESOS EROSIVOS
Los procesos erosivos ocurren como respuesta rápida o lenta de la naturaleza, las características físico-químicas de la roca ante diferentes factores como las altas precipitaciones, la influencia sísmica de la región y la intervención antrópica. En el área se encontraron procesos activos en los taludes y laderas con movimientos hacia afuera y hacia abajo de los materiales; estos ocurren generalmente, a lo largo de superficies de falla, por caída libre, movimientos de masa, flujos o erosión siendo frecuente la presencia de cárcavas y surcos en el material expuesto.
Los procesos erosivos que modelan el terreno son principalmente de tipo fluvial, gravitatorio y kárstico. A continuación se describen estos procesos.
Procesos de Origen Fluvial
Estos procesos se desarrollan básicamente en las márgenes del río Huallaga aunque también se pueden identificar en las principales quebradas afluentes de este río. Consisten esencialmente en socavamientos laterales y verticales; también ocurren, esencialmente en las márgenes inferiores el río Huallaga, procesos de acumulación de materiales (formación de bancos y terrazas).
En el área de estudio, se aprecia que durante el tiempo de estiaje (abril a septiembre), el río Huallaga tiene poca carga de sedimentos en suspensión, por lo que genera una escasa dinámica erosiva; por el contrario, en temporadas húmedas (octubre a marzo), el gran volumen de agua que arrastra este río transporta una gran cantidad de sedimentos y materiales en suspensión, elevando notablemente su potencial erosivo. En menor escala ocurre lo mismo con
las quebradas afluentes.
Procesos de Origen Gravitatorio
Las fuertes pendientes, y las favorables condiciones estructurales del basamento rocoso (fuerte estratificación, buzamientos a favor de la pendiente), favorecen a la ocurrencia de movimientos en masa (derrumbes y deslizamientos). Los deslizamientos son movimientos de material saturado en agua sobre planos lubricados por infiltración de agua, siendo propios de clima húmedo; los derrumbes pueden ocurrir en cambio, sin saturación de agua, solo basta que el basamento estructuralmente inestable se desestabilice aún más, lo que sucede por ejemplo con la socavación lateral ejercida por un río o torrente, o por la apertura de una carretera, como es el caso del sector al suroeste del área, de la carretera que une las localidades de Chaglla y Muña.
Cabe precisar que la zona estudiada se encuentra situada en una zona de transición entre el clima semiárido (donde los derrumbes y deslizamientos pueden ser más frecuentes) y el clima húmedo de selva tropical, donde las vertientes están en su mayoría cubiertas por densos bosques, y solo se observan estos procesos en áreas deforestadas. Los deslizamientos identificados son de pequeña a mediana magnitud (del orden de unos pocos cientos de m3 de material
deslizado o derrumbado). Estos procesos ocurren con más frecuencia durante la época de lluvias.
Procesos de Origen Kárstico
El área de estudio se encuentra en su mayor parte emplazada sobre un basamento calizo. Este tipo de roca es muy soluble al encontrarse en contacto con agua ligeramente ácida (principalmente por contener dióxido de carbono), produciéndose una reacción química que permite la disolución de este tipo de rocas, formándose en la masa rocosa afectada un conjunto de fisuras ensanchadas, conductos interconectados y cavidades. En la superficie, las múltiples fisuras que afloran cuando la karstificación es avanzada, hacen que la mayor parte de la lluvia se filtre y se canalice hacia estas cavidades subterráneas. También, el crecimiento de estas cavidades y conductos subterráneos puede ocasionar desplomes superficiales, que se manifiestan por la presencia de depresiones de dimensiones diversas (dolinas, poljes, etc.). En el área de estudio, estas formas de relieve se presentan con mayor frecuencia en la parte sur (alta), entre las localidades de Muña y Rinconada, identificándose algunos sumideros y dolinas. Estos tipos de relieves kársticos se pueden observar, con menor frecuencia en el resto del área de estudio a excepción de algunos sectores en el extremo sur y norte.
2.1.4.2.1. PROCESOS EROSIVOS QUE PUEDEN AFECTAR LOS
COMPONENTES DEL PROYECTO
En el Cuadro 2.1.4.2.1, se presenta la localización de los componentes de proyecto dentro de las unidades geomorfológicas identificadas (sub-paisajes). Sobre la base de los datos presentados en el Cuadro 4.2.4-2, se indican los procesos erosivos que podrían incidir en estos componentes y sus respectivos niveles de amenaza o peligro. Se considera solo aquellos
procesos erosivos que ocurren o que pueden ocurrir en el lapso de hasta 100 años.
Cuadro 2.1.4.2.1-1 Niveles de amenaza a los components del proyecto por procesos erosivos. Sub-Paisaje Símb olo Componente s del proyecto
Procesos erosivos y estabilidad del terreno amenazaNivel de
Fondo estrecho de valle
fluvio-aluvial Fve-fa
Presa
Deslizamientos y derrumbes eventuales de pequeña dimensión en laderas adyacentes.
El terreno donde se colocarán los cimientos de la presa está constituido por 9 – 15 metros de material regolítico antes de alcanzar la roca maciza.
Bajo
Depósitos de material excedente
Pequeños deslizamientos y derrumbes eventuales en laderas y piedemontes adyacentes. Erosión
por surcos en áreas deforestadas.
El terreno es estable y tiene una adecuada capacidad de soporte para el asentamiento de estos depósitos.
Bajo a moderad o Canteras de río
Socavamiento puntual de riberas asociado a pequeños deslizamientos y derrumbes. La mayor parte de las riberas está constituida por material competente.
El terreno no es estable por constituir el lecho del río Huallaga.
Bajo
Casa de maquinas
Pequeños derrumbes eventuales en laderas adyacentes.
El terreno es bastante estable al estar constituido por una delgada capa de material coluvial asentada sobre basamento rocoso coherente.
Bajo
Camino de acceso
Deslizamientos y derrumbes en taludes y laderas adyacentes.
El terreno tiene cierto grado de inestabilidad al estar constituido por paquetes coluviales de cierta potencia y apreciable contenido de humedad.
Moderado Laderas colinosas empinadas
moderadamente disectadas Vce-md No se localizan -- --Laderas colinosas escarpadas ligera a moderadamente Vces-lmd No se localizan -- --Laderas montañosas inclinadas ligera a moderadamente disectadas Vmi-lmd No se localizan --
--Sub-Paisaje Símbol o
Componentes del
proyecto Procesos erosivos y estabilidad del terreno amenazaNivel de
Laderas montañosas empinadas moderadamente disectadas Vme-md
Embalse Deslizamientos y derrumbes eventuales de pequeña dimensión.El terreno donde se asentará el embalse es estable porque está constituido básicamente por un macizo rocoso competente.
Bajo Campamento Erosión remontante de baja intensidad, principalmente socavamiento de riberas.
El terreno donde se asentará el campamento es estable dada su baja pendiente y buen drenaje.
B aj Carretera de
acceso
Deslizamientos y derrumbes en taludes y laderas adyacentes.
El terreno tiene cierto grado de inestabilidad al estar constituido por paquetes coluviales de poca potencia que pueden deslizar sobre planos de material rocoso.
Moderado Sus.-estación
eléctrica
Pequeños derrumbes eventuales en laderas adyacentes
El terreno es bastante estable al estar constituido por una delgada capa de material coluvial asentada sobre basamento rocoso coherente.
B aj o Depósitos de material excedente
Pequeños deslizamientos y derrumbes eventuales en laderas y piedemontes adyacentes. Erosión por surcos en áreas deforestadas.
El terreno presenta cierta tendencia al creeping (deslizamiento lento) por la fuerte pendiente y apreciable humedad.
Bajo a moderado Laderas montañosas escarpadas ligera a moderadamente disectadas Vmes-lmd
Embalse Pequeños derrumbes que pueden presentarse continuamente en algunos sectores donde la roca está fuertemente meteorizada. El basamento rocoso, predominantemente calizo, tiene suficiente capacidad para soportar el peso de embalse.
Bajo
Presa
Pequeños deslizamientos y derrumbes eventuales en laderas y piedemontes adyacentes. Erosión por surcos en
áreas deforestadas.
El terreno es bastante estable al estar constituido por una delgada capa de material coluvial
Bajo
Ventanas Pequeños derrumbes eventuales en laderas adyacentes.El terreno es bastante estable al estar constituido por una delgada capa de material coluvial asentada sobre basamento rocoso coherente.
B aj o Camino de
acceso
Deslizamientos y derrumbes en taludes y laderas adyacentes.
El terreno tiene cierto grado de inestabilidad al estar constituido por paquetes coluviales de poca potencia que pueden deslizar sobre planos de material rocoso.
Moderado
2.1.5. AGUA
El agua es una sustancia de capital importancia para la vida con excepcionales propiedades consecuencia de su composición y estructura. . Es una molécula sencilla formada por tres pequeños átomos, uno de oxígeno y dos de hidrógeno, con enlaces polares que permiten establecer puentes de hidrógeno entre moléculas adyacentes. Este enlace tiene una gran importancia porque confiere al agua propiedades que se corresponden con mayor masa molecular. De ahí sus elevados puntos de fusión y ebullición, imprescindibles para que el agua se encuentre en estado líquido a la temperatura de la Tierra.
El agua es el componente más abundante en los medios orgánicos, los seres vivos contienen por término medio un 70% de agua. No todos tienen la misma cantidad, los vegetales tienen más agua que los animales y ciertos tejidos (por ejemplo: el tejido graso) contienen menos agua -tiene entre un 10% a un 20% de agua- que otros como, por ejemplo: el nervioso, con un 90% de agua.
2.1.5.1. HIDROLOGIA
Hidrología es la ciencia natural que estudia el agua, su ocurrencia, circulación y distribución en la superficie terrestre, sus propiedades físicas y químicas y su relación con el medio ambiente, incluyendo a los seres vivos (Chow, V.T., 1964)
El objetivo de este análisis hidrológico es la evaluación de los recursos hídricos disponibles en el área de influencia del proyecto. A continuación se describen los puntos más relevantes del estudio hidrológico.
1. Descripción hidrográfica y morfométrica de 17 cuencas aportantes al río Huallaga. Esto con la finalidad de conocer su comportamiento ante un evento extremo. Para la delimitación y determinación de sus parámetros se utilizaron herramientas SIG.
2. Análisis pluviométrico para la estimación de la precipitación total anual en el área de estudio, mediante un análisis de regresión con 04 estaciones pluviométricas. 3. Análisis de caudales medios para las cuencas de interés. Se tomó como base el
estudio de ingeniería del Proyecto1 y los caudales registrados de la estación hidrométrica de Puente Taruca, al igual que los coeficientes de escorrentía respectivos.
2.1.5.1.1. ANALISIS HIDROLOGICO
La cuenca del río Huallaga se extiende por la región centro-oriental del Perú, atravesando la cordillera oriental de los Andes entre las latitudes 10º30’ y 9º30’Sur y las longitudes 75º40’ y 76º30’Oeste. El punto más alto de su cuenca, el nevado Santa Rosa, se halla a 5 706 msnm. La elevación media de la cuenca hasta el puente Taruca es 3 750 msnm. Entre los 4 000 msnm y 2 000 msnm el valle del río Huallaga es angosto. Se amplía desde los 2 000 msnm hasta los 1 800 msnm, volviéndose a estrechar hasta la altitud 800 msnm.
El régimen de caudales de una corriente de agua durante un período determinado, es el único término del balance hidrológico de una cuenca que puede ser medido directamente con una buena precisión. Los otros elementos de ese balance, como las precipitaciones, la evaporación, etc, no pueden ser sino estimados a partir de mediciones observadas en distintos puntos de la cuenca o deducidos de fórmulas hidrológicas, los cuales son siempre estimativos muy aproximados. El régimen de caudales es un dato básico, indispensable, para los todos los diseños hidráulicos y para muchas obras civiles en los que ellos son parte importante como las carreteras, puentes, acueductos, presas, etc. Así la instalación de muchas "estaciones de aforo" que permitan observar, en una serie de años tan larga, como sea posible, los caudales escurridos en puntos característicos del río principal y, si fuere oportuno, de sus diversos afluentes, es el preámbulo de todo estudio hidráulico de una cuenca.
2.1.5.1.2.1. Caudales Medios
En esta sección se estiman los caudales medios del río Huallaga y de sus 17 afluentes considerados. Para el caso del río Huallaga, se ha tomado como referencia el estudio de ingeniería del Proyecto - Intertechne. En este estudio se aplicó un modelo de precipitación-escorrentía en función a coeficientes de escorrentía y precipitación total mensual. El uso conjunto de un modelo lluvia-escorrentía e información de imágenes de satélite permitió calibrar el modelo para el sitio con más información (estación hidrométrica Puente Taruca, sobre el río Huallaga, cuyos datos generales se presentan en el Cuadro 4.2.5-3) y extender el modelo hasta puntos del río donde no se dispone de información (en este caso, el eje de la presa proyectada).
Cuadro 2.1.5.1.2.1-1 Ubicación de estación hidrométrica Puente Taruca.
Nombre Dpto. Prov. Dist. Longitu
d Latitud
Altit ud
Pte.
Taruca Huánuco Huánuco Sta. Mar. Valle 76°10’ 09°52’ 1847 Fuente: Senamhi
En el cuadro 2.1.5.1.2.1-2 se muestran los caudales medios mensuales generados para el punto del eje de la presa.
Cuadro 2.1.5.1.2-2 Caudales medios mensuales (m3/s) en el eje de la presa.
Año Hidroló gico Se t Oct Nov Dic Ene Feb Mar Abr May Jun Jul Ago M ed A 1966-1967 19, 90,0 108, 203, 146, 402, 358, 178, 95,1 48,4 52,9 42,8 145,6 1967-1968 36, 139, 122, 219, 228, 308, 266, 169, 85,9 47,1 42,3 46,6 142,7 1968-1969 71, 141, 157, 126, 136, 173, 124, 106, 46,3 48,7 38,1 28,3 99,9 1969-1970 35, 33,5 121, 266, 277, 241, 220, 211, 95,4 49,0 44,0 31,7 135,8 1970-1971 76, 60,8 122, 161, 334, 285, 256, 156, 74,1 44,0 37,5 40,1 137,5 1971-1972 34, 75,5 87,9 171, 185, 204, 263, 203, 129, 64,9 49,7 45,0 126,3 1972-1973 75, 127, 105, 212, 173, 342, 212, 188, 73,8 46,7 40,3 42,0 136,6
1973-1974 50, 130, 127, 277, 342, 268, 270, 230, 81,8 75,8 47,1 57,6 163,5 1974-1975 57, 86,5 68,6 113, 235, 308, 359, 135, 117, 59,5 41,0 38,4 135,1 1975-1976 69, 94,8 187, 202, 229, 263, 244, 118, 59,2 42,0 34,4 32,9 131,5 1976-1977 33, 43,0 83,1 97,7 175, 211, 171, 166, 74,3 42,6 32,0 32,7 97,0 1977-1978 37, 77,4 204, 134, 191, 216, 185, 181, 114, 55,1 36,9 31,3 122,1 1978-1979 77, 61,0 151, 194, 172, 245, 360, 279, 100, 51,4 39,6 32,4 147,2 1979-1980 43, 87,2 143, 109, 149, 255, 340, 204, 80,4 45,5 34,9 31,8 127,1 1980-1981 30, 213, 197, 221, 164, 419, 439, 154, 69,1 44,9 37,1 113, 175,4 1981-1982 86, 178, 296, 354, 312, 361, 279, 210, 95,2 57,7 44,6 42,9 193,4 1982-1983 43, 117, 236, 228, 263, 261, 255, 123, 61,8 44,3 38,3 35,6 142,5 1983-1984 34, 35,5 51,3 141, 102, 312, 221, 80,0 45,8 38,1 32,4 29,8 93,7 1985-1986 51, 65,2 82,8 92,6 114, 129, 275, 272, 151, 63,4 37,1 46,3 115,2 1986-1987 51, 60,5 115, 199, 369, 206, 193, 102, 49,6 35,3 43,7 30,6 121,5 1987-1988 68, 110, 296, 258, 435, 369, 272, 276, 151, 67,3 44,2 36,6 198,8 1989-1990 37, 219, 163, 139, 125, 62,1 149, 151, 87,2 184, 77,1 42,3 120,0 1990-1991 86, 170, 275, 283, 222, 216, 469, 229, 117, 63,4 42,7 36,1 184,6 1991-1992 86, 240, 259, 128, 189, 184, 299, 133, 69,0 58,4 42,7 109, 149,9 1992-1993 69, 200, 229, 118, 295, 382, 399, 237, 132, 68,0 46,8 45,0 185,3 1993-1994 43, 102, 259, 450, 225, 268, 123, 90,2 53,4 42,7 37,6 35,3 144,3 1997-1998 29, 45,0 104, 201, 337, 364, 348, 171, 66,1 40,5 30,8 27,0 147,3 1998-1999 26, 57,7 168, 125, 238, 413, 428, 292, 119, 66,6 41,9 34,6 167,8 1999-2000 66, 73,0 111,1 179, 243, 260, 473, 258, 106, 59,4 44,9 62,4 161,6 2000-2001 42, 51,0 94,8 212, 319, 298, 330, 242, 110, 59,3 56,8 45,2 155,3 2001-2002 39, 70,1 202, 256, 132, 207, 273, 216, 106, 55,5 82,2 46,3 140,7 2002-2003 59, 156, 249, 217, 214, 264, 342, 248, 124, 70,0 47,0 51,3 170,6 2003-2004 53, 55,9 169, 390, 177, 169, 182, 126, 119, 68,7 52,9 51,2 134,7 2004-2005 91, 159, 145, 280, 210, 284, 298, 151, 83,5 47,8 40,1 37,7 152,6 2005-2006 39, 138, 160, 239, 319, 245, 354, 270, 99,7 58,8 42,8 37,5 167,3 2006-2007 51, 132, 229, 254, 310, 141, 303, 251, 131, 64,6 61,9 43,6 164,6 2007-2008 39, 174, 184, 190, 235, 314, 270, 226, 105, 60,9 44,2 38,7 156,9 2008-2009 89, 98 103,05 135,17 202,94 331,28 418,41 03392, 368,14 167,43 80,00 68,06 56,52 201,08 Fuente: Intertechne.
Del cuadro se tiene como caudal promedio multianual un valor de 147,23 m3/s,
con una desviación estándar de 26,59 m3/s y un coeficiente de variación de
18.06. Esta información tiene una tendencia positiva de 1,07 m3/s al año. En la
Figura 2.1.5.1.2-2 se muestra la variación anual de los caudales promedios.
Figura 2.1.5.1.2-3 Variación promedio anual del río Huallaga (estación eje de
Fuente: Walsh Perú S.A. 2010.
En la Figura 2 . 1 . 5 . 1 . 2 - 3 se muestra el régimen anual medio de caudales en el eje de la presa, verificándose que los meses de mayor caudal van de diciembre a marzo y los meses de estiaje van de junio a septiembre. Esto corresponde al comportamiento típico de las precipitaciones en la región.
Figura 2.1.5.1.2-4 Régimen de descargas medias mensuales del río Huallaga en
el eje de la presa.
Fuente: Walsh Perú S.A. 2010.
Para el cálculo del caudal medio de las 17 subcuencas evaluadas se utiliza el método de Turc, que utiliza como dato de base la precipitación media anual estimada para las cabeceras de las subcuencas. La estación representativa de estas cabeceras es la estación de Carpish; los datos generales de esta estación y las precipitaciones medias anuales correspondientes se presentan en capitulo clima.
Factores de calidad: Olor Color Temperatura Turbidez Transparencia Oxigeno Disuelto DBO DQO
Se tomó las mediciones de calidad de agua que desarrolló el Proyecto Central Hidroelectrica de Chaglla en la cual se menciona que se realizó el análisis y evaluación de los resultados obtenidos de calidad de agua y sedimentos en 11 puntos de muestreo, de los cuales 8 se ubicaron en el río Huallaga, 1 en el río Tambo, 1 en la quebrada Lluto y 1 en la quebrada Chimao, todos en la cuenca del río Huallaga. Como análisis de comparación de la normativa nacional, se considera al ECA-Agua, Categoría 4 “Conservación del ambiente acuático”. Los parámetros analizados in situ en el río Huallaga y sus tributarios en ambas temporadas como: oxigeno disuelto y temperatura, muestran una relación inversamente proporcional, indicando que para la temporada húmeda, la temperatura promedio fue ligeramente menor, mientras que el oxigeno fue ligeramente mayor, lo cual influenció de manera directa en el contenido de oxigeno disuelto en las aguas de dicho río. Otros factores como la mayor cantidad de materia orgánica demandante de oxigeno influenciados por el arrastre de materia orgánica debido a mayores precipitaciones así como aguas residuales pudieron afectar de manera no significativa las concentraciones de oxigeno disuelto. Otros componentes como aceites y grasas, hidrocarburos totales de petróleo se reportaron por debajo del límite de detección utilizados por el laboratorio.
Los parámetros in situ como pH y conductividad muestran valores más elevados en la temporada seca a comparación de la húmeda; estas variaciones tienen como principal causa a las precipitaciones y el aumento de los caudales respectivos, que influenciaron en los mayores valores debido a la reducción del volumen de agua y por lo tanto mayor concentración de las sales, los cuales elevan las concentraciones de conductividad y pH. Se sugiere registrar los datos de caudales en los próximos muestreos.
Los parámetros analizados en laboratorio, correspondientes a: aceites y grasas, hidrocarburos totales de petróleo, reportó valores por debajo del límite de detección, no evidenciándose materia orgánica demandante de oxigeno (vertidos de aguas residuales) que pudiese afectar la calidad de las aguas.
Los parámetros como: sólidos totales disueltos muestran la misma tendencia que la conductividad con mayores concentraciones en la temporada seca, mientras que las concentraciones de sólidos totales suspendidos fueron muy inferiores en la temporada seca debido a la menor erosión del cauce por las escasas precipitaciones en la temporada seca a comparación de la temporada húmeda debido a la mayor proporción el sustrato erosionado en la cuenca. Estas concentraciones no excedieron los límites establecido en el Estándar de Calidad de Agua a excepción de sitios puntuales.
Además se observaron algunos valores altos de nitrógeno en la temporada húmeda influenciados por el arrastre de materia orgánica en los cuerpos de agua, mientras en la temporada seca fueron por debajo del estándar de comparación de detección.
Los parámetros como plaguicidas organoclorados e hidrocarburos aromáticos policíclicos presentaron concentraciones por debajo del límite de detección, no afectando dichos componentes tóxicos la calidad de las aguas en las estaciones y periodos evaluados. Los parámetros biológicos como: demanda bioquímica de oxigeno, coliformes totales y fecales muestraron valores por debajo del estándar de comparación establecido en el Estándar de calidad evidenciando así la buena calidad para la conservación de la fauna.
El análisis de los metales totales presentes en los cuerpos de agua evaluados, presentó variabilidad y concentraciones superiores al Estándar de calidad de agua como: mercurio, cobre, níquel y plomo principalmente, los cuales registraron mayores concentraciones en la temporada húmeda con respecto a la temporada seca y al no evidenciar actividades antrópicas relevantes en la zona, dichos valores se atribuye a las condiciones geológicas de la zona y su variación temporal a las condiciones climáticas, principalmente a la precipitación, la cual por procesos de erosión elevaron el contenido de dichos metales en los cuerpos de agua.
2.1.6. SUELOS
El suelo puede definirse, de acuerdo con el glosario de la Sociedad Americana de la Ciencia del Suelo (1984), como el material mineral no consolidado en la superficie de la tierra, que ha estado sometido a la influencia de factores genéticos y ambientales (material parental, clima, macro y microorganismos y topografía), actuando durante un determinado periodo. Es considerado también como un cuerpo natural involucrado en interacciones dinámicas con la atmósfera y con los estratos que están debajo de él, que influye en el clima y en el ciclo hidrológico del planeta, y que sirve como medio de crecimiento para diversos organismos. Además, el suelo juega un papel ambiental de suma importancia, ya que puede considerarse como un reactor bio-fisico-químico en donde se descompone material de desecho que es reciclado dentro de él (Hillel 1998).
El presente capítulo contiene información básica del componente edáfico, recurso fundamental para la caracterización del medio físico. La evaluación se ha realizado con la finalidad de obtener una información sistematizada mediante la interpretación de imágenes satelitales, y complementada con la información de geología, fisiografía y zonas de vida.
La metodología utilizada para la descripción y caracterización de los suelos está basada en los criterios y normas establecidos en el Manual de Levantamiento de Suelos (Soil Survey Manual, revisión 1993) del departamento de Agricultura de los Estados Unidos. La clasificación taxonómica de los suelos se ha realizado de acuerdo a las definiciones y nomenclaturas establecidas en el Manual de Claves para la Taxonomía de Suelos (Keys of Soil Taxonomy, revisión 2010), en la cual se ha utilizado como unidad de clasificación de suelos al subgrupo y están referidos a un nombre local con fines de facilitar su identificación y ubicación. Para la clasificación de capacidad de uso mayor se ha empleado el D.S. Nº. 017-2009-AG del 2 de setiembre del 2009.
El grado de desarrollo que presentan los suelos evaluados es consecuencia de la influencia de sus factores de formación en la zona. En los suelos residuales que proceden del intemperismo de las rocas el grado de desarrollo es bajo a incipiente debido a las condiciones climáticas (temperaturas medias moderadas y distribución irregular de las lluvias) que no favorecen una alta edafización, no meteorizando la roca madre en grado suficiente, lo que se verifica por el importante porcentaje de fragmentos de roca (clastos) presentes en el perfil; asimismo, influyen para este bajo desarrollo las características propias de las rocas calcáreas, que son difíciles de desintegrar y descomponer. En el caso de los suelos transportados, estos provienen de materiales del Cuaternario, lo cual explica su escaso desarrollo, por el poco tiempo que ha durado la
