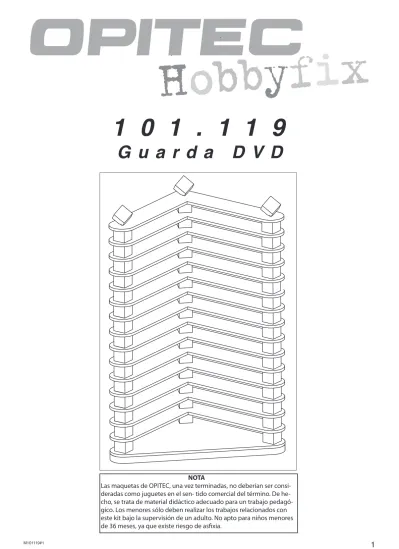

G u a r d a D V D
1 0 1 . 1 1 9
NOTA
Las maquetas de OPITEC, una vez terminadas, no deberían ser consi-deradas como juguetes en el sen- tido comercial del término. De he-cho, se trata de material didáctico adecuado para un trabajo pedagó-
1. Información sobre el producto:
Tipo: Mueble en forma de maqueta de construcción Uso: En la clases de Tecnología a partir de 6º de Primaria
2. Materiales:
Material de trabajo:
Contrachapado de madera de 3 capas;¡Sentido de las fibras intercalado!
Madera de pino (madera de coníferas), madera blanda; Madera de haya (madera de frondosas), madera dura;
tiene que secarse de la forma correspondiente para su tratamiento;
Tratamiento: La madera se sierra, se lima, se perfora y se pule;
trazar los contornos según la plantilla o un modelo propio;
Ensambladura de la madera: Encolar (cola blanca)
Superficie: Encerar (cera líquida o sólida);
barniz para madera (imprimación / barniz);
barnizar (con color y soluble en agua - a continuación, una capa de barniz); aceite de linaza
3. Herramientas:
serrar: sierra de maquetería para redondeos y cortes que no se pueden realizar con otras sierras;
¡Atención!
Tensar las hojas de la sierra de maquetería con los dientes hacia adelante y abajo en el arcoUtilizar una mesita para sierra de maquetería, mover el arco de forma continua, recta y tranquila, girar la pieza;
Sierra de dentado fino - adecuada para cortes rectos y para cortar listones y barras redondas;
¡Atención!
¡Fijar la pieza!limar: decidir la opción de limado según el grado de tratamiento; en el caso de recortes, utilizar una lima tipo aguja;
¡Atención!
Cargar la lima sólo en el movimiento de traslaciónpulir: utilizar papel de lija para formas concretas;
sujetar: las abrazaderas de sujeción son muy adecuadas (ligeras, no dejan marcas de herramientas).
taladrar: utilizar una taladradora de pecho, de mano o de montante;
¡Atención!
¡Observar las normas de seguridad vigentes (pelo largo, joyas de todo tipo, ropa, gafas protectoras, dispositivo de sujeción)!4. Lista de piezas:
Componente Material
Cantidad Dimensiones
Figura
Placa base/
Soporte
Contrachapado de madera 2 4 x 300 x 600 mmZócalo
Listón de pino 3 10 x 15 x 300 mmDistanciador
Listón de pino 5 20 x 20 x 250 mmGuía
Barra redonda 3 ø 4 x 500 mm5. Despiece
3 4 4 4 3a 3b 1b 3b 1a 3a 1 26. Resumen de las instrucciones de montaje
6.1 Confección de la placa base y del soporte 6.2 Confección de la placa base con marco
6.3 Confección del distanciador y del cubo de cierre 6.4 Montaje final
6.5 Variaciones
6.1 Confección de la placa base y del soporte
6.1.1 Trasladar las plantillas (véase página 9/11) a los dos tableros contrachapados (1) para obtener una placa base (1a) y 15 soportes (1b) y marcar los centros de perforación.
Nota:
Las piezas de unión (1c/1d) sólo se precisan si se unen varias estanterías para DVD.6.1.2 Perforar un orificio de ø 4mm en las piezas (1a/1b) y serrar. Limpiar los cortes.
Nota:
!Procurar obtener unos cortes limpios y rectos!¡Asimismo, procurar mantener la exactitud de las medidas, para que las piezas parezcan idénti- cas! 1a 1a 1b 1b 1c 1d 1b
6.2 Confección de la placa base con marco
6.2.1 Biselar dos listones de pino (2) 10 x 15 x 300 mm 45º en cada extremo.
6.2.2 Según la figura, encolar un listón biselado (2a) y el listón no tratado (2b) en la placa base.
Acortar el tercer listón biselado (2c) 192 mm aproximadamente (¡comprobar la medida en la pieza!) y encolarlo también.
6.2.3 Una vez secos, cortar los listones salientes y ajustar la forma de la placa base (1a).
6.3 Confección del distanciador y del cubo de cierre
6.3.1 De los listones (3) 20 x 20 x 250 mm, cortar a medida 48 piezas cúbicas de 20 x 20 x 20 mm.
Nota:
¡Ajustarse a las medidas y a un ángulo de 90º!6.3.2 Perforar 45 cubos en el centro con un ø 4 mm, según la figura. A continuación, limpiar los bordes exteriores de los cubos.
Nota:
¡Utilizar necesariamente un tornillo portapieza y mordazas de protección!6.3.3 Rebajar un vértice de los tres cubos restantes, según la figura, y perforar un orificio en el centro de ø 4 mm y 10 mm de profundidad. 191,9m m 20,0mm 20,0m m Ø 4,0mm Ø 4,0mm 20,0m m 20,0m m 20,0m m 2a 2b 2c 1a 3a 3b 192 mm aprox. El centro se determina con dos diagonales.
6.4 Montaje final
6.4.1 Acortar las barras redondas (4) 390 mm aproximadamente.
6.4.2 Encolar las barras redondas acortadas en los orificios de la placa base. Para fijarlas, desplazar cada uno de los cubos perforados (3a) por las barras y colocarlos sobre la placa base.
6.4.3 Si se desea colorear la estantería para DVD, se tiene que aplicar la pintura antes de continuar con el montaje. Recomendamos aplicar barniz incoloro o cera después de montar totalmente la estantería.
6.4.4 Colocar de forma alternada los soportes (1b) y los distanciadores (3a) en las barras redondas.
Nota:
Las piezas se pueden alinear y encolar al colocarlas o se pueden encolar sólo los cubos de cierre (3b) con las barras redondas.4 1b 4 4 3a 3a 3a 3a
6.4.5 Una vez se ha colocado el último soporte, las barras redondas se cortan de forma que sobresalgan 8 mm aproximadamente.
6.4.6 Encolar los cubos de cierre (3b) en las barras redondas.
Atención:
Si posteriormente se desea ampliar la altura de la estantería para DVD, los cubos de cierre no se deben encolar.6,1mm
8,0 mm aprox.
2. Encolar la placa base del segundo elemento de forma precisa sobre el soporte superior. Los listones de zócalo (2) no se precisan.
1. Acortar las barras redondas que sobresalen de forma precisa para el soporte (1b)
3b
3b
6.5 Variantes
DVD-Rondell (3 estanterías)
DVD-Duo (2 estanterías contrapuestas) DVD-Duo (2 estanterías contiguas)
7. Pantilla
Placa base (1a)
M 1:1
