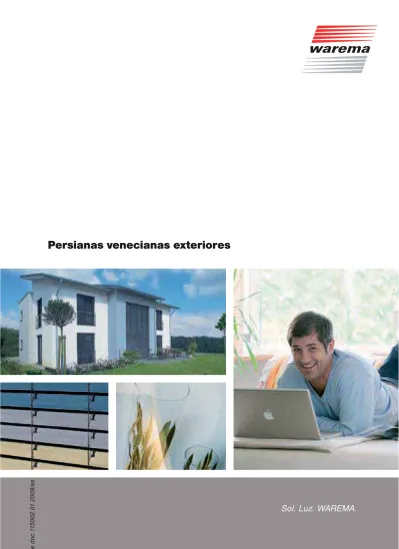

Persianas venecianas exteriores
de doc 1 15 0 0 2 .0 1. 2 0 09 /e sSol – magnitudes luminotécnicas 4
Protección solar para exteriores 5
Protección térmica mediante
persianas venecianas exteriores 6
Descripción general de las
persianas venecianas exteriores 7
Sinopsis de productos WAREMA
– persianas venecianas exteriores 8
Aspectos técnicos generales de las
persianas venecianas exteriores 9
Las persianas venecianas exteriores
con láminas de bordes redondeados 10 – 11
Persianas venecianas exteriores
de oscurecimiento 12 – 13
Láminas planas con guía
de cable tensor 14 – 15
Láminas planas con carril guía 16 – 17
Persianas venecianas oblicuas 18 – 19
Persianas venecianas exteriores
en voladizo 20 – 21
Protección solar
para un diseño creativo
de la fachada
Las persianas venecianas exteriores WAREMA combi-nan una perfecta protección solar del exterior con un moderno diseño. Tienen una forma análoga a la de las venecianas de interior, pero son mucho más robustas. Las venecianas exteriores de WAREMA son inoxidables y resisten las condiciones meteorológicas más adver-sas. Con sus amplias láminas, orientables a voluntad en casi cualquier ángulo, proporcionan la iluminación idónea en cualquier momento del día. Las persianas venecianas exteriores WAREMA protegen contra las miradas indiscretas del exterior permitiendo una vista casi libre desde el interior.
La extensa gama de colores de nuestras láminas y carriles guía convierten a las persianas venecianas WAREMA en vehículos de estilo y creatividad para el diseño de fachada. Nuestras persianas venecianas se integran en las fachadas o establecen un contraste óptico, a la medida de los deseos del cliente.
El sol es nuestra fuente de luz natural y diariamente irradia sobre la tierra una energía casi constante de 4200 millones de kilovatios/hora. Son cua-tro las razones por las que los rayos que llegan a la super-ficie no son constantes o no son iguales en todas partes.
Los rayos solares se subdividen en diferentes gamas de radiación.
1. La tierra gira sobre su pro-pio eje y tarda 24 horas en completar un giro.
2. El eje terrestre está incli-nado 23,45° con respecto al plano de la órbita terrestre. Esto provoca que, en el curso de una traslación completa
alrededor del Sol (un año), el ángulo de incidencia de la radiación solar varíe 46,9°. 3. Las modificaciones de índole meteorológica en forma de nubes y bruma hacen que una parte de la energía solar se refleje y vuelva el espacio.
4. En función de la latitud geográfica, los rayos del sol inciden con ángulos distintos sobre la superficie terrestre. Cuanto más alejados estén del Ecuador, más agudo será este ángulo y menos calor se generará por unidad de super-ficie definida.
La altura del sol está definida por la hora del día y por la tra-yectoria estacional de la tie-rra. Esta es la razón de que el sol se haya de considerar más agresivo en los meses de invierno y de primavera desde el punto de vista de la protec-ción antideslumbrante, porque su ángulo de incidencia es más bajo.
Sol
magnitudes luminotécnicas
21./22. de junio solsticio de verano 21. de marzo/ 23 de septiembre equinoccios 21./22. de diciembre solsticio de invierno Este Sur Norte Oestebra, por la tarde dejar entrar los últimos rayos de sol, en verano, mantener fresco el ambiente y en invierno, contribuir al aho-rro de energía. Finalmente, el aspecto estético es también de suma importancia, ya que el diseño de la fachada es un com-ponente importante de la arqui-tectura moderna.
Con su amplia gama de produc-tos, WAREMA se ha preparado para cumplir las exigencias de la protección solar de exterio-res. La protección solar exterior retiene entre el 60 y el 80% de los rayos solares antes de que
lleguen al cristal. Además, al existir un espacio libre entre la protección solar y la ventana, el aire puede circular e impide la acumulación de calor. Las dife-rentes formas de las láminas y de carriles guía permiten solu-ciones individuales para casi cada tipo de la arquitectura de las fachadas y cada perfil de exi-gencias. La variedad de mate-riales y formas, la diversidad de colores y estampados permiten un diseño individual. Se puede confiar plenamente en nuestra calidad, año tras año y en toda condición climática.
Una protección solar eficiente es absolutamente necesaria para vivir y trabajar. Si no se dispone de ella, aunque haya una venti-lación adecuada, los ambientes se pueden calentar en muy poco tiempo hasta un grado desagra-dable. La causa de ello es el llamado efecto invernadero que retiene el calor en el interior aun-que haga fresco en el exterior. La protección solar moderna tiene que satisfacer muchas exi-gencias. Nuestras venecianas de exterior cumplen la función de protección antideslumbrante y
solar. Cuando están cerradas, no se puede evitar totalmente que incida sobre ellas la luz diurna, por la propia naturaleza de la persiana. Si es preciso un oscu-recimiento absoluto del recinto, es necesario colocar antepuesto un sistema de oscurecimiento total.
En ocasiones, la protección solar es también una protección visual, que impide el paso a las miradas curiosas, pero, simultá-neamente, permite una visibili-dad sin trabas hacia el exterior. La protección solar tiene que ser capaz de todo: de día dar
som-Protección solar para exteriores –
Calidad para el sol, el viento y la intemperie.
Esto es lo que WAREMA le ofrece para que usted consiga un buen clima interior: Sin protección solar, penetra aprox. un 30 – 80 % de los rayos solares, depen-diendo del tipo de cristal.
El efecto invernadero. Los rayos solares pasan casi libremente por la ventana, calentando el aire en el interior. El resultado: El calor se acumula en el recinto. Radiación de onda corta (el sol) Radiación de onda larga (calor) Temperatura de la habita-ción 100 % 20 – 40 % 100 % 60 – 80 % Tempera-tura de la habitación
La protección solar exterior apantalla el sol hasta dejar pasar tan solo un 10 – 20 % de los rayos solares.
Tempera-tura de la habitación
Valor FC persiana intermedia: 0,21
Valor FC persiana interior: 0,60
Persianas venecianas exteriores
Protección térmica y un sombreado óptimo.
Las persianas venecianas exteriores de WAREMA se distinguen por su excelente protección contra el calor y, ahora en tiempos de escasez de recursos energéticos, son el sistema de sombreado óptimo tanto en los edificios modernos, como en los moder-nizados (por su sencilla instalación posterior). Discretas, pero determinantes en la fachada, las persianas venecianas WAREMA dan un toque de moderno diseño.
Valor FC persiana exterior: 0,09
El factor de reducción FC puede variar entre 0 (en teo-ría, con una protección solar óptima) y 1 (sin ninguna pro-tección solar).
Cuanto menor sea el valor FC, tanto más efectiva será la pro-tección solar, porque serán proporcionalmente menores la captación de energía, la tem-peratura ambiente o la poten-cia de enfriamiento necesarias para mantener constante este valor.
Las siguientes ilustraciones muestran de manera ejemplar cómo se comporta este efecto con y sin protección solar. El cociente de ambos sistemas se define como el valor FC o solo como el factor de reduc-ción de la protecreduc-ción solar.
Efectividad de la protección solar ubicada en el exterior:
gtotal = grado de paso
total de energía del cris-tal y la protección solar
g = grado de paso total de energía por el cristal
Modelo Clase de montaje FC según gtotal según τ1) αe1) ρe1) τe1)
dentro fuera DIN 41081 DIN 675071
Persianas venecianas exteriores 80 A2 RAL 9010 x 0,20 0,12 0,16 0,28 0,58 0,14
Persianas venecianas exteriores 80 A2 RAL 9006 x 0,16 0,10 0,10 0,52 0,38 0,10
Persianas venecianas exteriores 80 A6 RAL 9010 x 0,11 0,07 0,08 0,27 0,66 0,07
Persianas venecianas exteriores 80 A6 RAL 9006 x 0,10 0,06 0,05 0,46 0,49 0,05
Persianas venecianas exteriores 80 AF RAL 9010 x 0,11 0,07 0,08 0,27 0,66 0,07
Persianas venecianas exteriores 80 AF RAL 9006 x 0,10 0,06 0,06 0,44 0,50 0,06
Persianas venecianas exteriores 93 A6 RAL 9010 x 0,03 0,02 ≤ 0,01 0,29 0,71 0,00
Persianas venecianas exteriores 93 A6 RAL 9006 x 0,05 0,03 ≤ 0,01 0,49 0,51 0,00
Persianas venecianas exteriores 100 AF RAL 9010 x 0,11 0,07 0,07 0,28 0,66 0,06
Persianas venecianas exteriores 100 AF RAL 9006 x 0,10 0,06 0,06 0,44 0,50 0,06
Fc según DIN 4108 = factor de reducción
gtotal según DIN 67507 = grado de paso total de energía del
cristal y la protección solar
τ = grado de transmisión de la luz
αe = grado de absorción de la radiación
ρe = grado de reflexión de la radiación
τe = grado de transmisión de la radiación
1) Unidad: sin dimensión
100 % 20 % gtotal = 0,2 80 % 100 % g = 0,8 FC=gtotal g = 0,20 0,80 = 0,25
Las persianas venecianas con láminas de bordes redondeados
son las venecianas exteriores más corrientes. Com-binan su elevada utilidad práctica con una técnica robusta. Se prestan muy bien para su empleo en el diseño de fachadas.
Persianas venecianas exteriores de diseño
Las persianas venecianas de diseño WAREMA, por su combinación de elementos de diseño redondos y angulares, se integran en casi cualquier fachada como un foco de atracción. La caja de diseño lleva integrado el aislamiento acústico del motor.
Las persianas vene-cianas exteriores con láminas planas
se distinguen por su fino diseño de filigrana y por su caja de altura reducida. Estas persianas las ofrecemos con láminas de 60 mm, 80 mm y 100 mm de ancho.
Persianas venecianas exteriores
y venecianas de exterior
Manejo/ accionamiento
Al pulsar el interruptor, el motor central exento de mantenimiento levanta, baja y regula las láminas. El empleo de motores cen-trales permite el acoplamiento de celosías adicionales a ambos lados. Los motores estándar utilizados por WAREMA se pueden ajustar en la posición final superior e inferior. En las instalacio-nes posteriores en que no se pueda proveer suministro eléctrico se utiliza el accionamiento de manivela. A partir de principios del 2009, Warema equipa de serie con un aislamiento térmico las instalaciones con accionamiento de manivela. Los nuevos cojinetes articulados WAREMA con aislamiento térmico reducen las pérdidas energéticas que se producen por el intercambio de aire y la termoconductibilidad. La hermetización de la placa del cojinete articulado impide el intercambio de aire, también en las bases de fijación rugosas. El aislamiento térmico de la vara de accionamiento aumenta la temperatura superficial del cojinete articulado, reduciendo así considerablemente la termoconducti-bilidad de la vara del cojinete. Las mediciones realizadas en un instituto independiente certifican una reducción del 50% en la pérdida de energía frente a los cojinetes articulados normales. El sellado y el aumento de la temperatura de superficie evitan, además, la formación de agua de condensación.
Perfección
La técnica en detalle
Carril guía
Las persianas venecianas de exterior de WAREMA se adap-tan a cualquier fachada gra-cias a la selección disponible de distintos perfiles guía. Los perfiles guía se pueden ele-gir anodizados en los colores estándar EURAS o con recu-brimiento de polvo en los colo-res estándar de WAREMA. También se pueden solicitar tonos especiales RAL o NCS.
Las láminas se pueden realizar en los siguien-tes modelos:
Ancho estándar 60 u 80 mm con reborde de refuerzo. Sin reborde de refuerzo de una aleación aluminio de alta fle-xibilidad (aprox. 0,45 mm de grosor) con cantos lacados. Láminas con perfilado espe-cial con reborde junta para un oscurecimiento óptimo en anchos de 73 y 93 mm.
Guía de cable
Si se desea integrar la protec-ción solar en la fachada de tal modo que no destaque, la guía de cable de filigrana con solo 3,3 mm de espesor resulta ideal. Además tene-mos numerosos soportes infe-riores del cable tensor que se amoldan perfectamente a las situaciones de montaje más complejas. Sin descui-dar tampoco la estética visual. Para evitar el aflojamiento de los cables de acero inoxida-ble por efecto de los agentes meteorológicos, instalamos de serie una copa de guía de muelle integrada de modo invi-sible en el carril superior de la persiana veneciana.
Las persianas venecianas con láminas rebordeadas son las más usuales para exteriores. Combinan su elevada utilidad práctica con una técnica robusta. Se prestan muy bien para su empleo en el diseño de fachadas.
Panel
Carril superior Pieza cónica guía Carriles guía Carril inferior Ojales protectores Cinta de elevación Lámina 1 2 3 4 5 6 7 8
Modelo E 80 A6 con carriles guía y panel protector en U (BL. 06)
Persianas venecianas exteriores
con láminas rebordeadas.
1
2
7
8
6
3
4
5
Panel
Panel canteado en muchas formas y colores.
Carril superior
El carril superior es de alumi-nio extrusionado, no es una cinta de aluminio moldeada por rodamiento ni de acero galvanizado, por eso es resis-tente a la oxidación, flexión y torsión.
Cinta de elevación
La cinta de elevación está fabricada en un material resis-tente a la intemperie. Discreta con solo 6 mm de ancho, pero extremadamente tenaz.
Láminas
Láminas con anchuras de 60 o de 80 mm con reborde de refuerzo. Todos los orificios troquelados de las láminas están provistos de ojales pro-tectores para guiar las cintas de elevación y para fijar los puentes del cordel conductor de Trevira. Así se reduce el desgaste de la cinta de eleva-ción y se estabiliza la persiana en su totalidad cuando haga viento.
Pieza cónica guía
La pieza cónica guía soldada por 3 puntos de poliamida reforzada de fibra de vidrio proporciona estabilidad y elas-ticidad.
Carriles guía
Los carriles guía de 25 mm de profundidad garantizan un deslizamiento suave de las láminas, aunque la fachada y las láminas se dilaten por el calor. En el carril guía se ha integrado un reborde sintético negro que absorbe el ruido. Los carriles guía permiten per-sianas venecianas exteriores hasta un ancho máximo de 5000 mm.
Carril inferior
El carril inferior también está fabricado de perfil de aluminio extrusionado con tapas sinté-ticas negras y guía de carril desplazable, lo que impide que el carril inferior se pueda salir. ¡No se obstruye!
Motor
Motor central exento de man-tenimiento, con categoría de protección IP 54. La potencia del motor se transmite a 2 sali-das de eje y se distribuye de modo homogéneo también en las instalaciones acopladas. Los motores centrales ajusta-bles en las posiciones finales se pueden emplear en persia-nas muy estrechas.
Modelo Instalación individual Grupo Ancho de lámina (mm) Peso medio (kg/m2) Manejo
Anchura Altura Superficie Accionamiento Superficie Elevación Inversión mín. (mm)1) máx. (mm) (mm) (m2) lateral (mm) central (mm) (m2)
C 80/60 A2 450 5000 4000 12 7000 12000 12 80/60 2,8/2,7 Manivela
E 80/60 A2 600 5000 4000 202) 7000 12000 26 – 302) 80/60 3,1/3,0 Interruptor
C 80/60 A6 450 5000 5000 12 7000 12000 12 80/60 2,8/2,7 Manivela
E 80/60 A6 600 5000 5000 252) 7000 12000 26 – 302) 80/60 3,1/3,0 Interruptor
1) En el margen del ancho mínimo la altura no debe superar los 1590 mm. 2) Las superficies máximas indicadas dependen de la altura.
Guía de cable tensor Modelo E 60 A2
Pieza cónica guía soldada por tres puntos, Modelo A6
Troquelado para cable tensor con ojal protector
Las persianas venecianas exteriores de oscureci-miento, gracias al diseño especial de sus láminas con un perfil especial, se prestan a la perfección para oscurecer los recintos. La forma geométrica de las láminas y el reborde sintético en el canto delantero de la lámina permiten obtener un cierre excelente. No obstante, estas persianas de oscure-cimiento poseen también sin limitaciones todas las demás funciones de nuestras persianas exteriores.
Persiana veneciana exterior de oscurecimiento E 93 A6 con carriles guía y panel protector en U (BL.06)
Persianas venecianas exteriores
de oscurecimiento
con perfilado especial.
Panel
Carril superior Carril guía Pieza cónica guía Carril inferior Cordón de lazos Cinta de elevación Lámina 1 2 3 4 5 6 7 8
1
2
3
4
6
7
8
5
Panel
Panel canteado en muchas formas y colores.
Carril superior
Carril superior es de aluminio extrusionado, que no se oxida, dobla ni retuerce.
Cinta de elevación
La cinta de elevación está fabricada en un material resis-tente a la intemperie. Discreta con solo 6 mm de ancho, pero con una tenacidad extrema. Los troquelados necesarios en las láminas están reforza-dos en todo el perímetro para reducir al mínimo el desgaste por efecto de la cinta de ele-vación.
Láminas
Láminas con un perfilado especial con rebordes sintéti-cos laminados. Los anchos de lámina son 93 o 73 mm.
Suspensión del lazo
El cordón de lazos está unido de forma fija con las lámi-nas mediante ulámi-nas pinzas de acero inoxidable.
Guía
Pieza cónica guía
Las piezas cónicas guía sol-dadas por puntos puntos están fabricadas de poliamida reforzada de fibra de vidrio y proporcionan estabilidad y elasticidad.
Carriles guía
Los carriles guía de 25 mm de profundidad garantizan un deslizamiento suave de las lá-minas, aunque la fachada y las láminas se dilaten por el calor. En el carril guía se ha integrado un reborde sintético negro que absorbe el ruido.
Carril inferior
El carril inferior está fabricado de perfil de aluminio extru-sionado con tapas sintéticas negras y guía de carril des-plazable, lo que impide que el carril inferior se pueda salir. ¡No se obstruye!
El carril inferior se invierte tam-bién, reduciendo así el mínimo la hendidura con respecto al alféizar de la ventana.
Motor
Motor central exento de man-tenimiento, con categoría de protección IP 54. La potencia del motor se transmite a 2 sali-das de eje y se distribuye de modo homogéneo también en las instalaciones acopladas. Los motores centrales ajusta-bles en las posiciones finales se pueden emplear en persia-nas muy estrechas.
Modelo Instalación individual Grupo Ancho de lámina (mm) Peso medio (kg/m2) Manejo
Anchura Altura Superficie Accionamiento Superficie Elevación Inversión mín. (mm)1) máx. (mm) (mm) (m2) lateral (mm) central (mm) (m2)
C 73 A6 450 4500 4300 10 7000 12000 10 73 2,9 Manivela
E 73 A6 600 4500 4300 15 7000 12000 23 – 242) 73 3,2 Interruptor
C 93 A6 450 4500 4300 10 7000 12000 10 93 2,9 Manivela
E 93 A6 600 4500 4300 15 7000 12000 24 – 252) 93 3,2 Interruptor
1) En el margen del ancho mínimo la altura no debe superar los 1590 mm. 2) Las superficies máximas indicadas dependen de la altura.
Lámina de oscurecimiento de 73 mm
Lámina de oscurecimiento de 93 mm con troquelado rebajado para la cinta de elevación y pieza cónica guía soldada por ultrasonidos
Las láminas planas con cable guía tensor convencen por su diseño de filigrana y su caja de altura reduci-da. Estas persianas las ofrecemos con láminas de 60 mm, 80 mm y 100 mm de ancho.
Panel
Carril superior
Protección contra el viento Carril inferior
Protección contra el viento Cinta de elevación 1 2 3 4 5 6
Modelo E 80 AF con panel protector en U (BL.06)
Láminas planas
con guía de cable tensor.
1
2
6
5
3
4
Panel
Panel canteado en muchas formas y colores.
Carril superior
El carril superior es de alumi-nio extrusionado, no es una cinta de aluminio moldeada por rodamiento ni de acero galvanizado: por eso es resis-tente a la oxidación, flexión y torsión.
Cinta de elevación
La cinta de elevación está fabricada en un material resis-tente a la intemperie. Discreta con solo 6 mm de ancho, pero extremadamente tenaz.
Láminas
Láminas sin reborde de una aleación de aluminio de alta flexibilidad de aprox. 0,45 mm de grosor con cantos lacados. Los orificios troquelados se pueden reforzar con ojales sin-téticos.
Protección contra el viento
Protección contra el viento mediante un cable de acero con camisa sintética que pasa por los orificios de las lámi-nas y mediante soportes del cable tensor de aluminio en
la parte inferior. Para evitar el aflojamiento de los cables de acero inoxidable por efecto de los agentes meteorológicos, instalamos de serie una copa de guía de muelle integrada de modo invisible en el carril superior.
Carril inferior
El carril inferior es de per-fil de aluminio extrusionado. Los orificios del cable guía están reforzados con ojales de acero inoxidable.
Motor
Motor central exento de man-tenimiento, con categoría de protección IP 54. La potencia del motor se transmite a 2 sali-das de eje y se distribuye de modo homogéneo también en las instalaciones acopladas. Los motores centrales ajusta-bles en las posiciones finales se pueden emplear en persia-nas muy estrechas.
Láminas planas sin ojal
Láminas planas con ojal
Modelo Instalación individual Grupo Ancho de
lámina (mm) Peso medio (kg/m2) Manejo
Anchura Altura Superficie Accionamiento Superficie Eleva-ción
Inversión mín. (mm)1) máx. (mm) (mm) (m2) lateral (mm) central (mm) (m2)
C 60/80/100 AF 450 5000 4000 13 7000 12000 13 60/80/100 2,3/2,4/2,5 Manivela
E 60/80/100 AF 600 5000 4000 20 7000 12000 32 – 352) 60/80/100 2,5/2,7/2,7 Interruptor
1) En el margen del ancho mínimo la altura no debe superar los 1590 mm. 2) Las superficies máximas indicadas dependen de la altura.
Las persianas venecianas exteriores de láminas planas combinan una reducida altura de caja con la posibilidad de integrarlas como elementos cons-tructivos en la fachada. Para obtener una caja de pequeñas dimensiones se fija solo una de cada tres láminas con un pivote plástico a ambos lados. Este modelo se ofrece con láminas de 60 mm, 80 mm y 100 mm de ancho.
Panel
Carril superior Pieza cónica guía Carriles guía Carril inferior Lámina Cinta de elevación 1 2 3 4 5 6 7
Modelo E 60 AF A6 con panel de protección en ángulo (BL. 01)
Láminas planas
con carril guía
1
2
7
6
3
4
5
Panel
Panel canteado en muchas for-mas y colores.
Carril superior
El carril superior es de aluminio extrusionado, no es una cinta de aluminio moldeada por roda-miento ni de acero galvanizado: por eso es resistente a la oxida-ción, flexión y torsión.
Cinta de elevación
La cinta de elevación está fabri-cada en un material resistente a la intemperie. Discreta con solo 6 mm de ancho, pero extrema-damente tenaz.
Láminas
Láminas sin reborde de una aleación de aluminio de alta fle-xibilidad de aprox. 0,45 mm de grosor con cantos lacados. Una de cada tres láminas está fijada por pivotes por ambos lados a la guía lateral. Los orificios tro-quelados se pueden reforzar con ojales sintéticos. Pieza cónica guía
La pieza cónica guía soldada por 3 puntos de poliamida refor-zada de fibra de vidrio propor-ciona estabilidad y elasticidad.
Carriles guía
Los carriles guía de 25 mm de profundidad garantizan un desli-zamiento suave de las láminas, aunque la fachada y las lámi-nas se dilaten por el calor. En el carril guía se ha integrado un reborde sintético negro que absorbe el ruido. Los carriles guía permiten persianas vene-cianas exteriores hasta un ancho máximo de 5000 mm. Carril inferior
El carril inferior también está fabricado de perfil de aluminio extrusionado con tapas sinté-ticas negras y guía de carril desplazable, lo que impide que el carril inferior se pueda salir. ¡No se obstruye!
Motor
Motor central exento de man-tenimiento, con categoría de protección IP 54. La potencia del motor se transmite a 2 sali-das de eje y se distribuye de modo homogéneo también en las instalaciones acopladas. Los motores centrales ajustables en las posiciones finales se pue-den emplear en persianas muy estrechas.
Modelo Instalación individual Grupo Peso medio
(kg/m2)
Anchura Altura Superficie Accionamiento Superficie3) Número de
mín. (mm)1) 2) máx. (mm) (mm) (m2) lateral (mm) central (mm) (m2) Celosías C 60/80/100 AF A6 450 5000 4000 13 7000 12000 13 5 2,4 E 60/80/100 AF A6 600 5000 4000 20 7000 12000 32 – 35 5 2,7
1) Con anchos reducidos no se puede evitar que las láminas estén sesgadas.
2) A partir de un ancho de pedido de 2400 mm hacen falta elementos guía adicionales.
3) Las superficies máximas indicadas dependen de la altura. Si las medidas del cliente divergen de las indicadas, consúltenos sin falta.
60 AF A6 con carril guía RR de 52
100 AF A6 con carril guía de 25 x 50
Las persianas venecianas oblicuas WAREMA se pueden instalar en casi cualquier ventana asimétrica, como las que hoy son moneda corriente en la arqui-tectura moderna.
Las persianas venecianas oblicuas WAREMA se adaptan visualmente a nuestros otros modelos de persianas, lo que permite una visión armónica de la fachada.
E 80 AF SR1 con panel de protección en ángulo (SR.01)
Persianas venecianas oblicuas
para formas asimétricas.
6
Panel Lámina Carril inferior Guía de láminas Cinta de elevación Guía lateral Carril superior 1 2 3 4 5 6 77
1
2
5
3 4
cializados le asesorarán con mucho gusto.
Panel
Panel canteado en muchas formas y colores. El ángulo se adapta al carril superior.
Carril superior
El carril superior está fabri-cando de aluminio extrusio-nado, por lo que es resistente a la oxidación, flexión y tor-sión. Con motorización eléc-trica, cojinetes especiales y asientos para la guía lateral.
Accionamiento
Motor eléctrico central de 230 V, sin mantenimiento. Tiene un engranaje planetario unido mediante brida y salida del eje por ambos lados.
Accionamiento solar (opcional)
Motor eléctrico central de 230 V, sin mantenimiento. Tiene un engranaje planetario unido mediante brida y salida del eje por ambos lados. Incluye panel solar, acumula-dor y radiotransmisor manual.
Cinta de elevación
Solo lleva dos cintas de eleva-ción resistentes a la intempe-rie por cada persiana. Discreta
con solo 6 mm de ancho, pero extremadamente tenaz.
Láminas
Láminas planas de 80 mm de ancho y cantos lacados. La cinta de elevación y los ori-ficios troquelados guía está reforzados con ojales protecto-res, lo que reduce al mínimo el desgaste por fricción. La unión entre la lámina y la cinta con-ductora se produce mediante un orificio troquelado especial que minimiza la incidencia de la luz.
Guía lateral
Una varilla de acero inoxida-ble de 6 mm se encarga del guiado lateral, o también una cable tensor de acero VA con camisa sintética y arriostra-miento elástico especial para el tensado idóneo del cable.
Guía de láminas
Las láminas están guiadas en el carril inferior mediante pie-zas cónicas especiales total-mente reversibles y con apoyo deslizante.
Carril inferior
El carril inferior telescópico no bascula al girar las láminas, lo que mantiene un exterior unita-rio con las venecianas exteunita-rio- exterio-res estándar. Inclinación de 1) Carril superior Anchura máx.1) b (mm) Anchura mín.1) b (mm) Altura máx. lado largo c (mm) Altura mín. lado corto a (mm) Superficie máx. de celosía (m2) Ancho de lámina [mm] Manejo 5°-45 ° 1820 – 2510 700 – 750 (7502)/12003)) 3900 (26004)) 180 7 (32)/53)) 80 Interruptor
1) Las anchuras máximas y mínimas están en función de la inclinación del carril superior, y se refieren a la medida de eje de la guía lateral. Superficie de la celosía = ((a+b)/2)xb
2) En el modelo con accionamiento solar y 1 panel solar 3) En el modelo con accionamiento solar y 2 paneles solares 4) En el modelo con accionamiento solar y 1 o 2 paneles solares
Orificios troquelados especiales que minimizan la entrada de luz.
Fijación de las láminas y de las trabillas al carril inferior.
Opcionalmente con desconexión de confort en caso de helada.
Algunos ejemplos de aplicación de entre los muchos posibles.
Las distintas celosías se pueden combinar entre sí. Nuestros distribuidores
espe-Persianas venecianas exteriores en voladizo
La forma nueva y personal de protección solar exterior
Las persianas venecianas exteriores en voladizo WAREMA aúnan una gran utilidad, la técnica más moderna y un inno-vador diseño con la estética de las persianas enrollables en voladizo. Con su función de regulación de la luz ofrecen una protección solar fiable, sobre todo en el área domici-liaria, sin dejar el campo libre a las miradas curiosas. El grado de regulación lo decide usted de modo plenamente individual con el interruptor de manejo o con los controles de probado éxito de WAREMA. ¡Confort en estado puro! Tanto si desea equipar con posterioridad su domicilio con una protección solar externa, por ej., en el marco de una modernización, o si solo pretende que las persianas vene-cianas en voladizo realcen el efecto óptico de la fachada, podrá dar rienda suelta a su creatividad sin limitaciones en la forma, el color o la técnica. En combinación con per-sianas enrollables en voladizo, no tiene por qué aceptar compromisos. Los dos sistemas son perfectamente com-patibles entre sí en su instalación y aspecto exterior. Otra ventaja de la variante R10: la protección contra insectos in-tegrada o de instalación posterior contribuye a hacer más confortable el domicilio.
Caja
Perfil de soporte con carril guía Mosquitera enrollable Carril inferior Cinta de elevación Cinta puente Láminas 1 2 3 4 5 6 7
Persiana veneciana exterior en voladizo, R10 rectangular con protección contra los insectos integrada y láminas con reborde de refuerzo
1
2
7
5
6
4
3
Láminas
Para las persianas vene-cianas exteriores en vola-dizo hay tres formas de láminas. La fuerte lámina con reborde de refuerzo, la lámina plana de filigrana y la lámina de oscurecimiento con un nuevo diseño.
Caja
Las persianas venecianas exteriores en voladizo de WAREMA están disponi-bles con caja de 16,5 o de 18,5 cm. Modelo R6 sin protección contra insectos, Modelo R10 con mosqui-tera enrollable o de bastidor giratorio
Accionamiento
Motor eléctrico central de 230 V, sin mantenimiento. Tiene un engranaje plane-tario unido mediante brida y salida del eje por ambos lados.
Accionamiento solar (opcional)
Motor eléctrico central de 230 V, sin mantenimiento. Tiene un engranaje plane-tario unido mediante brida y salida del eje por ambos lados. Incluye panel solar, acumulador y radiotransmi-sor manual.
Persianas venecianas exteriores en voladizo, redondas
El panel y la tapa de revisión presentan una forma redon-deada y son de aluminio extrusionado.
Persianas venecianas exterio-res en voladizo, empotradas
El frente de la caja está dotado de una placa porta-rrevoque que se enluce luego, integrándose así en la fachada de modo invisible. El manejo y técnica no
resul-Persianas venecianas exteriores en voladizo, rectangulares
El panel y la tapa de revisión son de aluminio extrusionado.
Persianas venecianas exteriores en voladizo, cuadradas
El panel y la tapa de revisión son de aluminio extrusionado.
Colores
Para las láminas tenemos disponibles hasta 25 colo-res distintos, entre ellos 19 tonos RAL. Las láminas, los carriles guía y las cajas se pueden combinar según las preferencias personales. Esta variedad permite expresar contrastes cromáticos o adap-tarse al tono de la fachada. Tamaños
En función de la lámina ele-gida, las persianas venecia-nas exteriores en voladizo WAREMA se pueden suminis-trar en anchuras de 600 mm a 4000 mm y con alturas de hasta 4000 mm.
Accionamiento solar (opcional)
4
La persiana veneciana con dos segmentos orien-tables independientemente está concebida para el exterior, pero también se puede utilizar en fachadas dobles o en ventanas de cajón.
Panel Carril superior Cable tensor Carril inferior Lámina Cinta de elevación Cordón conductor 1 2 3 4 5 6 7
E 80 AF D con panel protector en U (BL.06)
Persiana doble
con segmentos de la persiana orientables independientemente.
1
2
3
5
6
7
Celosía
La persiana se puede dividir en altura de un modo flexi-ble, es decir, la división puede adaptarse específicamente al espacio concreto.
Está disponible con lámi-nas con reborde de refuerzo de 80 mm de ancho y tam-bién con láminas planas de 80 mm. Todas las láminas están esmaltadas al horno.
Láminas
Las láminas con reborde de refuerzo se caracterizan por su mayor estabilidad y se sumi-nistran con guía de carril, pero también con guía de cable. La variante de las láminas planas tiene como ventaja decisiva su caja de altura reducida. El modelo solo se realiza con motorización eléctrica.
Control
En función de la demanda se pueden instalar distintos sis-temas de control, por ej., con tecnología LON-Works con guiado continuo de las lámi-nas según la hora astronó-mica, así como con detección de posición de la persiana y la lámina por un codificador incremental integrado en el motor. Con nuestras
persia-nas dobles, cada mitad de la persiana se pueden manejar de modo autónomo, porque llevan dos motorizaciones eléctricas de 230 V adyacen-tes. Las láminas de los dos segmentos de la persiana se pueden colocar en cualquier posición en función del gusto individual, desde abiertas del todo (en posición horizontal), hasta cerradas del todo. Ya se trate de un puesto de trabajo delante del ordenador, o una reunión de negocios, ya sea un día nublado de invierno o uno soleado de verano, las persianas se pueden ajus-tar de modo idóneo y autó-nomo a todas las situaciones de trabajo y de luminosidad mediante la "deflexión de la luz" y el "efecto antideslum-brante".
Modelo Instalación individual Grupo Número de
persianas
Peso medio (kg/m2)
Anchura Altura Superficie Segmento deflector de luz
Accionamiento Superficie2)
mín. (mm)1) máx. (mm) (mm) (m2) central (mm) (m2)
E 80 AFD 900 4000 3800 15 2000 12000 17 – 25 3 3,5
E 80 A6D 900 4000 3800 15 2500 12000 17 – 22 3 3,7
1) Con anchos reducidos no se puede evitar que las láminas estén sesgadas. 2) Las superficies máximas indicadas dependen de la altura.
Puesto de trabajo sin des-lumbramiento
Las persianas venecianas exteriores de WAREMA con elemento de trans-porte de la luz diurna crea una zona de trabajo sin deslumbramiento y funciona del modo siguiente: La mitad inferior está cerrada y refleja el sol, mientras que la mitad supe-rior está abierta y refleja la luz diurna primero hacia el techo y de allí al fondo de la habitación.
Actividades lecti-vas y conferencias
La mitad superior permanece cerrada, permitiendo así la presentación de láminas, dia-positivas, etc. La mitad inferior está abierta. La luz que deja pasar crea un clima ambien-tal muy agradable y permite, por ejemplo, que los oyentes tomen notas o apuntes.
Láminas arriba abiertas, abajo cerradas Protección antideslum-brante Deflexión de la luz
Láminas arriba cerradas, abajo abiertas Transpa-rencia Protección solar/ térmica Láminas completamente cerradas Protección solar/ térmica
El sistema de protección solar de WAREMA resuelve con eficacia que el sol no se convierta en una carga y, gracias a la tecnología de deflexión de la luz, lo consigue además de un modo diferenciado y pre-ciso. Por un lado crea zonas sin sol y sin deslumbra-miento y por otro, deja pasar suficiente luminosidad justo allí donde se necesita.
Las persianas venecianas exteriores WAREMA dota-das del elemento de transporte de luz diurna trans-forman todo el espacio de trabajo o de residencia en un lugar no deslumbrante, por muy bajo que esté el sol. Protegen con eficacia de los rayos del sol incluso las pantallas directamente junto a la ven-tana. No obstante, la habitación recibe una ilumina-ción uniforme y no hace falta recurrir a la luz artificial durante el día.
Este efecto lo consigue el elemento de transporte de la luz diurna – que siempre se fabrica a medida –, porque divide la persiana veneciana en dos seccio-nes con distintos ángulos de apertura de las láminas. Si la persiana veneciana se encuentra en "posición de funcionamiento", la mitad inferior de la persiana permanece cerrada, protegiendo así del sol la panta-lla del ordenador. Las láminas superiores, por el con-trario, desvían la luz incidente hacia el techo, desde donde se difunde a todo el recinto.
Con los elementos estándar de transporte de la luz diurna, las láminas del segmento antideslumbrante (la sección inferior de la persiana) se orientan en fun-ción de las láminas del segmento deflector de luz (la sección superior de la persiana).
Para las más elevadas exigencias tenemos en
Elemento de transporte de luz diurna
para una deflexión óptima de la luz.
Persianas venecianas compactas
para edificación
Un elevado nivel de utilidad con la última tecnología
Las persianas venecianas compactas para edifica-ción WAREMA complementan las persianas enro-llables compactas para construcción WAREMA y, aunque no alcanzan el mismo grado de oscure-cimiento que las enrollables, permiten un aprove-chamiento óptimo de la luz diurna protegiendo a la vez del sol y el calor. Estas ventajas convierten a las persianas venecianas compactas para edifica-ción WAREMA en muy populares en la edificaedifica-ción moderna de viviendas y de espacios de trabajo.
Cofre
Cofre de dintel para muros de 30 y de 36. Altura de cofre aprox. 30 cm. Las superficies exteriores están cubiertas de un revestimiento especial; la zona de revoque tiene un refuerzo de tejido. El aislamiento consta de poliestireno expansivo o poliuretano sin CFC. Los forros interiores están formados de madera triturada natural (fibra dura biológica). Las escuadras portarrevoque interiores y exteriores son de aluminio pulido.
Coeficientes de aislamiento térmico de los cofres: U ≤ 0,56 W/m2 K
(cumple la normativa legal relativa al ahorro de ener-gía vigente desde 01.02.2002)
Láminas
Para las persianas venecianas compactas para edi-ficación hay tres formas de láminas. La fuerte lámina con reborde de refuerzo, la lámina plana de filigrana y la lámina de oscurecimiento con un nuevo diseño.
Manejo
Para manejar la persiana se puede elegir entre mani-vela y motor. En las instalaciones motorizadas reco-mendamos utilizar también un control superior con monitor de sol y de viento.
Ejecución RA 72
La mosquitera se compone de una celosía de malla permeable al aire en un color neutro gris. El cofre es de aluminio, dimensiones 42x54 mm. Manejo mediante eje de resorte.
Carril superior Cofre
Tablero de aglomerado con revestimiento blanco por los dos lados y con cuña de aislamiento de poliestireno. Mosquitera enrollable Carril inferior Carril guía Láminas 1 2 3 4 5 6 7
Persiana veneciana compacta para construcción RA 72 con mosquitera
Persiana veneciana compacta para edificación RA 57 Variantes de láminas
1
7
6
4
2
5
3
Las persianas venecianas de diseño WAREMA sientan nuevas bases visuales. Un diseño moderno y materiales de alta calidad son los signos distintivos de estas per-sianas. El paquete de láminas queda oculto detrás de un panel trazado con gran pureza de líneas (opcional). La inteligente combinación de elementos redondos y angulares permite integrar esta nueva persiana venecia-na de diseño en, prácticamente, cualquier fachada. El moderno diseño está completado, además, por inno-vaciones técnicas. El motor está provisto de un amor-tiguador acústico y la guía del cable está integrada de modo invisible. Se han elegido láminas planas de gran flexibilidad y finura para reducir al máximo la altura del paquete de láminas. Las láminas se cierran por com-pleto hacia el exterior y se orientan aprox. 55° hacia el interior, para obtener siempre una iluminación natural y sin deslumbramientos del espacio por muy bajo que esté el sol.
Los paneles de plexiglás disponibles opcionalmente permiten acentuar el tono arquitectónico con finas pin-celadas de estilo.
Persianas venecianas exteriores de diseño
Acentuación visual y materiales de calidad.
Persiana veneciana exterior de diseño E 80 AF con panel de plexiglás "snow"
snow crystal ice green
Paneles de plexiglás en tres colores:
Cofre con accionamiento integrado
Pieza lateral Consola de fijación Cable guía
Soporte del cable tensor Carril inferior Cordón conductor 1 2 3 4 5 6 7 Cinta de elevación Lámina Soporte puntual Panel 8 9 10 11
1
2
3
11
10
9
8
4
7
6
5
Persianas venecianas estables al viento
resistentes a vendavales con vientos de fuerza 10.
Las persianas venecianas estables al viento de WAREMA resultan ideales para edificios altos o en lugares expuestos al viento. Estas persianas resis-ten vientos de gran inresis-tensidad gracias al bloqueo especial de las láminas con perfilado especial, los perfiles de oclusión, cables adicionales y la fijación de la láminas en el carril inferior. Las mediciones del instituto ift Rosenheim son prueba fehaciente de la idoneidad de esta variante con vientos de fuerza 10. Como estas persianas se pueden utilizar durante más tiempo, también en los días de viento, se pue-de economizar energía por la menor climatización requerida. Por su nueva construcción, las persianas venecianas estables al viento también se pueden ins-talar con posterioridad si no estaban previstas en la planificación original de la obra. En la mayoría de los casos es posible convertir las instalaciones existen-tes en persianas venecianas estables al viento.
Panel
Carril guía con perfil de oclusión Cable tensor Carril inferior 1 2 3 4
Persiana veneciana exterior estable al viento, E 93 A6 con resistencia eólica
Modelo Instalación individual Grupo Número de
persianas
Peso medio (kg/m2) Anchura Altura Superficie Anchura Superficie
mín. (mm)1) máx. (mm)2) (mm) (m2) máx. (mm) (m2)
E 93 A6 estable al viento 600 3000 3000 9 9000 20 3 4,2 1) Con anchos reducidos no se puede evitar que las láminas estén sesgadas.
2) Deben tenerse en cuenta la anchura máxima y los límites de viento según la tabla "Valores límite de viento".
Soporte del cable tensor
Cordón de lazos Cinta de elevación Lámina con pieza cónica guía 5 6 7 8 Anchura de la per-siana veneciana (mm) Variante
E 93 A6 estable al viento Sin cable tensor adicional Sin perfil de oclusión o intradós
(m/s) (bft) (m/s) (bft) (m/s) (bft)
hasta 1500 25 10 25 10 20,5 9
hasta 2000 25 10 20,5 9 20,5 9
hasta 2500 20,5 9 17,5 8 17,5 8
hasta 3.000 20,5 9 17,5 8 17,5 8
Límites del viento (velocidad máx. del viento en m/s)
Las velocidades del viento indicadas para la persiana veneciana exterior Modelo E 93 A6 estable al viento son valores límite. Cuando se alcancen se debe recoger la instalación. Los valores se refieren a una distancia entre la lámina y la fachada de ≤100 mm y a una altura de la instalación de ≤3.000 mm. En la versión estándar se recomienda ajustar el controlador de viento en 20 m/s como máx.
1
2
8
7
6
3
4
5
Son perfectas para los edificios en que no sea po-sible instalar una protección solar en el exterior, pe-ro que necesiten un escudo térmico excelente. Las láminas de alta reflexión, cuando están en posición abierta, desvían la luz diurna hacia techo de la habi-tación. De este modo crean una iluminación natural y no deslumbrante hasta el fondo del recinto.
El modelo estándar lleva una caja superior y un carril inferior extrusionados y pintados al polvo, cojinetes de inversión y elevación exentos de mantenimiento y láminas de aluminio con cara superior altamente re-flectante.
Está concebida para un uso al abrigo de las influen-cias climatológicas, en fachadas dobles o en venta-nas de cajón o dobles, y en interiores.
Persianas deflectoras de luz
La alternativa a la protección solar exterior.
Motor
Cojinete de inversión y elevación Caja superior Carril inferior Lámina 1 2 3 4 5
E 80 L con láminas reflectantes perforadas por un lado
3
2
5
1
Contacto con el exterior
Si lo desea, las persianas deflectoras de luz WAREMA también se pueden suministrar con láminas perforadas. Gracias a la perforación espe-cial por un lado pueden refle-jarse los rayos solares directos con el lado no perforado cercano a la ventana, lo que impide un deslumbramiento directo y un sobrecalenta-miento de la estancia. La parte posterior de la lámina, del lado de la habita-ción, está perforada. Desde el puesto de trabajo, el ojo ya no puede distinguir los distintos orificios y, por eso, esta parte de la lámina parece transpa-rente. Con ello se cumplen las disposiciones del decreto ale-mán sobre los puestos de tra-bajo delante del ordenador.
Reflexión de la radiación solar directa, transmisión de la luz diurna difusa, la combinación ideal de protección antideslum-brante sin perder el contacto con el exterior.
Persiana deflectora de luz WAREMA con láminas de 80 mm de ancho perforadas por un lado
Datos físicos sobre la radiación
para una persiana deflectora de luz WAREMA con lámi-nas reflectantes de 80 mm / valores de cálculo Miro 3 en combinación con un acristala-miento: g = 0,61 U = 1,4 W/m2K (láminas cerradas,
ele-vación 30°, azimut 90°) En el interior Grado de transmisión de la radiación τe 0,02 Grado secundario de disipación del calor qi 0,23
Grado de paso total de energía g 0,25 Factor de reducción Fc 0,4 En ventanas de cajón o en fachadas dobles Grado de transmisión de la radiación τe 0,01 Grado secundario de disipación del calor qi 0,04
Grado de paso total de energía
g 0,05
Factor de reducción Fc 0,08
Modelo Ancho de lámina División Ancho mín. (mm)
Ancho máx. (mm)
Alto máx. (mm)
Calidad de la lámina2) Accionamiento
(mm) (mm) Miro 3 Miro 5 Lamina reflectante RAL 9016 Manivela Motor
50 L / L21) 50 29 600 3000 3000 x x x x
60 L / L21) 60 33 600 3000 3000 x x x x
80 L / L21) 80 46 600 3000 3000 x x x x x
Persiana doble 80 LD 80 46 900 3000 3000 x x x x
1) Los modelos silenciosos L2 solo están disponibles con motor.
Concebido especialmente para las fachadas de alu-minio y de acero, jardines de invierno, en la edifica-ción de viviendas y en los interiores donde se desee proteger las estancias adyacentes de cualquier ruido molesto, el carril superior de WAREMA con amor-tiguación acústica reduce a más de la mitad las emisiones acústicas y la difusión del sonido en com-paración con la ejecución estándar.
Carril superior insonorizado
para un mayor confort.
Fig.: Carril superior insonorizado con panel frontal de encaje rápido
Para el uso en exteriores
Este carril superior con amortiguación acústica está fabricado de aluminio extrusio-nado, va instalado dentro del panel de la veneciana exterior y está concebido para su utili-zación al aire libre En los edifi-cios de oficinas las emisiones
traer a los empleados de su cometido esencial.
En los jardines de invierno de domicilios y casas particulares también es importante man-tener la calma tan merecida a salvo de perturbaciones exter-nas, como es el ruido de una protección solar
desplazán-Colores
Combinables de modo individual
Las persianas venecianas WAREMA se distribuyen con láminas de 25 colores distintos, entre ellos 19 tonos RAL. Las láminas y los carriles guía se pueden combinar según las necesidades y preferencias per-sonales y, como opción extra, todo el equipo se pue-de realizar en blanco. Tenga en cuenta también que nuestra persiana de 50 mm tiene su propia gama de colores.
Todas las piezas de aluminio, con excepción de las láminas, las ofrecemos en casi todos los tonos RAL. Las piezas de aluminio llevan un recubrimien-to de pintura al polvo con imprimación sin cromo con tratamiento "No-Rinse". Además son posibles todos los colores de la tarjeta de colores de basti-dor WAREMA, 8 colores texturados y los colores DB 701, DB 702 y DB 703. Esta variedad permite expre-sar contrastes cromáticos o adaptarse al tono de la fachada. Los colores de láminas para las medidas 50/60/100 mm tienen una disponibilidad limitada.
Número Color de las láminas Nombre
RAL 9010 Blanco puro
RAL 9016 Blanco tráfico
RAL 9002 Blanco grisáceo
RAL 1013 Blanco nacarado
RAL 1015 Marfil claro
RAL 1006 Amarillo maíz
RAL 9006 Blanco aluminio
RAL 9007 Gris aluminio
DB 703 Metálico antracita
RAL 7035 Gris claro
RAL 7038 Gris ágata
RAL 7037 Gris polvo
RAL 7016 Gris antracita
W 4800 Beige claro
W 4708 Beige
RAL 3004 Rojo púrpura
RAL 8014 Marrón sepia
RAL 5018 Azul turquesa
RAL 5009 Azul celeste
RAL 5014 Azul paloma
RAL 5002 Azul marino
RAL 6005 Verde musgo
W 8120 Terracota
W 8780 Bronce claro
Los paneles WAREMA para persianas venecianas exteriores están diseñados para proteger del viento y de la climatología el paquete replegado de las láminas.
Nuestros paneles o galerías son muy apreciados co-mo elemento creativo para el diseño de la fachada porque están disponibles en todos los colores RAL y se ofrece una amplia gama de formas distintas y de variantes visuales. Incluso en los trazados de facha-da complicados se pueden realizar tofacha-das las formas de canto técnicamente representables.
Paneles
Protección de las inclemencias del tiempo.
Panel de protección en ángulo BL.01
Panel de protec-ción en ángulo con reborde canteado superior BL.02
Panel de protec-ción en ángulo con reborde canteado inferior BL.03 Panel protector en U achaflanado por un lado BL.07 Panel de protección en U BL.06 Panel de galería BL.05
Unidades de mando
Variedad con sistema.
Wisotronic dialog
El sistema WAREMA Wisotronic dialog controla los productos de protección solar en función de diferentes factores, como la inten-sidad del viento y del sol, la tem-peratura y las precipitaciones. Un menú en textos completos y com-prensibles informa, por ej., sobre la hora, la velocidad del viento y la intensidad del sol, así como sobre la ejecución del comando de control.
Todos los datos y valores límites ya están configurados y se visua-lizan al seleccionar la protección solar correspondiente. Los pará-metros y tiempos para el modo automático se pueden configurar según las necesidades.
En la carcasa hay integrado un transmisor de la temperatura inte-rior. Un radiotransmisor manual de 1 canal viene incluido de serie. En caso de 2 o 3 canales, se incluye un radiotransmisor manual de 8 canales. Con el Wisotronic dia-log de 2 o 3 canales se pueden controlar las ventanas "interblo-queando" los canales, para que así, por ejemplo, no puedan coli-sionar un tragaluz de ventilación y el toldo del jardín de invierno.
WAREMA climatronic®
El WAREMA climatronic® sienta nuevas bases en la climatización de su invernadero. Constituye la solución completa para el control de sus productos de protección solar WAREMA y de todos los consumidores eléctricos que, de forma adicional, son relevantes para el jardín de invierno o cerra-miento acristalado.
Da igual en qué estación del año lo utilice, el sistema WAREMA cli-matronic® siempre reduce el con-sumo de energía y proporciona un clima agradable. Para alcanzar este objetivo, la protección solar, el ventilador, el sistema de cale-facción y de aire acondicionado y muchos otros factores se interrela-cionan, para reaccionar de modo idóneo a las influencias meteoroló-gicas exteriores.
La unidad de mando dispone de un display grande y claramente estructurado. Gracias a la rueda multifuncional, a las teclas de sen-sor de vidrio y a la guía de menú autoexplicativa, el manejo del
sistema WAREMA climatronic®
resulta sencillísimo. Así siempre tendrá todo a la vista y, en cual-quier momento, podrá controlar la instalación de forma manual o modificar los ajustes.
El sistema WAREMA climatronic® ofrece, adicionalmente, la posibili-dad de controlar todos los consu-midores conectados a través del radiotransmisor manual del sis-tema de inalámbrico uniforme de transmisión EWFS de WAREMA. Así, desde su tumbona, podrá controlar individualmente la pro-tección solar, la luz o la instalación de aire acondicionado y, por las noches, atenuar la iluminación.
EWFS
Con el adaptador inalámbrico se puede dotar de recepción de radioseñales a los motores de cabecera convencionales de WAREMA. El control corre a cargo o bien de radiotransmisores manuales de 1 u 8 canales, de la estación meteorológica solar inalámbrica con fotoanálisis del viento, o bien de un temporizador inalámbrico de 8 canales también. Es ideal tanto para su instalación inicial como posterior.
Los tiempos de la monotonía arquitectónica han pasado. Incluso las casas unifamiliares hoy en día sorprenden por su arquitectura singular, que hace apenas unos años era impensable. Esta tendencia también abarca la técnica de la protección solar. En la actualidad, las exigencias son completamente dife-rentes. Nosotros en WAREMA, hemos reconocido a tiempo esta evolución, y estamos preparados para afrontar los nuevos retos. Con productos que ofre-cen una solución convinofre-cente para cada necesidad y que se conjugan de forma armónica con la arqui-tectura actual, incluso creando acentos estéticos adi-cionales.
A veces hay que mirar detrás de la fachada.
Sombreado vertical, inclinado u horizontal, triangu-lar, poligonal o redondo. Para cúpulas, arcadas, para formas trapezoidales o de pirámide – en resumen: Aquí, los productos WAREMA están en su elemento. Con todas las posibilidades que sólo una variada gama de productos bien pensados y adaptados a la arquitectura moderna puede ofrecer. Siguiendo siem-pre nuestra filosofía emsiem-presarial: “Protección solar para cada superficie acristalada. Ya sea en interiores o en el exterior.”
Ser líder del mercado no es pura casua-lidad, sino el resultado de la calidad.
En Europa, WAREMA es uno de los fabricantes más importantes en el sector de la protección solar. Esta posición no la hemos conquistado por la cantidad de productos fabricados, sino por la calidad que tie-nen. Porque no producimos simplemente productos de calidad, sino que también vivimos esa calidad en todas sus facetas. Mediante modernos métodos de producción y una investigación continua, basada
