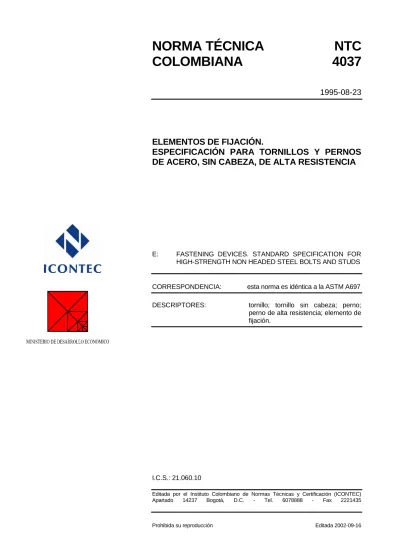

NORMA TÉCNICA
NTC
COLOMBIANA
4037
1995-08-23
ELEMENTOS DE FIJACIÓN.
ESPECIFICACIÓN PARA TORNILLOS Y PERNOS
DE ACERO, SIN CABEZA, DE ALTA RESISTENCIA
E: FASTENING DEVICES. STANDARD SPECIFICATION FOR HIGH-STRENGTH NON HEADED STEEL BOLTS AND STUDS
CORRESPONDENCIA: esta norma es idéntica a la ASTM A697 DESCRIPTORES: tornillo; tornillo sin cabeza; perno; perno de alta resistencia; elemento de fijación.
I.C.S.: 21.060.10
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 4037 fue ratificada por el Consejo Directivo de 1995-08-23.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 381903 “Elementos de fijación”.
ACERÍAS PAZ DEL RÍO S.A.
ALAMBRES TÉCNICOS DE COLOMBIA ALTECO
ALCANOS S.A.
COMPAÑÍA DE PRODUCTOS DE ACERO S.A.
CORPORACIÓN AUTÓNOMA REGIONAL DEL CAUCA
CORPORACIÓN UNIVERSITARIA ANTONIO NARIÑO
CORSAN S.A.
DOW QUÍMICA DE COLOMBIA S.A. DUNCAN S.A.
ESTRUCTURAS CENO DE ANTIOQUIA S.A. FÁBRICA DE TORNILLOS GUTEMBERTO S.A. FEDERACIÓN COLOMBIANA DE FABRICANTES DE ESTRUCTURAS METÁLICAS
FEDERACIÓN COLOMBIANA DE INDUSTRIAS METALÚRGICAS
GENERAL MOTORS COLMOTORES S.A.
GRAPAS Y PUNTILLAS EL CABALLO LTDA. HERRAJES DEL PACÍFICO LTDA.
INDUSTRIA NACIONAL COLOMBIANA DE ARTÍCULOS DE ACERO Y METAL
INDUSTRIA DE DESECHABLES LTDA. INGENIERÍA DE ELEMENTOS FLEXIBLES KAIKA LTDA.
LOCTITE DE COLOMBIA S.A. METÁLICAS MUNDIAL MORGAN’S LTDA. QUÍMICOS MIL
REMACHES INDUSTRIALES S.A. ROBERTO ROTHSEIN L. PROMETAL SIDERÚRGICA DE MEDELLÍN S.A. SUPERBUS DE BOGOTÁ S.A.
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
TREFILERÍA COLOMBIANA S.A. UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD DEL VALLE UNIVERSIDAD LIBRE
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 4037
RESUMEN
1
ELEMENTOS DE FIJACIÓN.
ESPECIFICACIÓN PARA TORNILLOS Y PERNOS DE ACERO, SIN CABEZA, DE ALTA RESISTENCIA
1. ALCANCE
1.1 Esta especificación cubre los requisitos químicos y mecánicos para tornillos y pernos sin cabeza, de acero templado y revenido, con propiedades mejoradas de ensayo de impacto de Charpy con entalla en V, para prensado y otros propósitos. El material debe ser acero aleado como se describe en la Tabla 1, y se limita a diámetros nominales de entre 5/8 de pulgada y 3 pulgadas (15,875 mm a 76 mm), inclusive.
1.2 Esta especificación no se aplica a prensas de expansión mecánica para concreto, ni a puntillas o pernos con pulverización activada, para concreto o acero.
1.3 Los valores expresados en unidades pulgada-libra se deben considerar normativos. Los valores que se dan entre paréntesis son sólo para información.
2. DOCUMENTOS DE REFERENCIA 2.1 NORMAS ASTM
A153, Specification for Zinc Coating (Hot-Dip) on Iron and Steel Hardware.
A370, Test Methods and Definitions for Mechanical Testing of Steel Products.
A751, Test Methods, Practices, and Terminology for Chemical Analysis of Steel Products.
F606, Test Methods for Determining the Mechanical Properties of Externally and Internally Threaded Fasteners, Washers and Rivets.
F 788/F 788 M, Specification for Surface Discontinuities of Bolts, Screws, and Studs, Inch and Metric Series.
2.2 NORMAS ANSI
B1.1, Unified Screw Threads.
NORMA TÉCNICA COLOMBIANA
NTC 4037
RESUMEN
3. INFORMACIÓN SOBRE PEDIDOS
3.1 Los pedidos de material cubierto por esta especificación deben incluir la siguiente información:
3.1.1 Cantidad (número de piezas).
3.1.2 Para pernos.
La longitud de la rosca en cada extremo y la longitud total.
3.1.3 Para tornillos especiales.
Una descripción específica de su forma, dimensiones y la longitud de rosca requerida (preferiblemente un dibujo).
