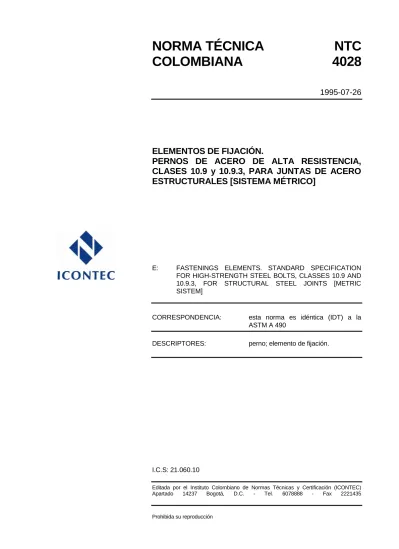

NORMA TÉCNICA
NTC
COLOMBIANA
4028
1995-07-26
ELEMENTOS DE FIJACIÓN.
PERNOS DE ACERO DE ALTA RESISTENCIA,
CLASES 10.9 y 10.9.3, PARA JUNTAS DE ACERO
ESTRUCTURALES [SISTEMA MÉTRICO]
E: FASTENINGS ELEMENTS. STANDARD SPECIFICATION
FOR HIGH-STRENGTH STEEL BOLTS, CLASSES 10.9 AND 10.9.3, FOR STRUCTURAL STEEL JOINTS [METRIC SISTEM]
CORRESPONDENCIA: esta norma es idéntica (IDT) a la ASTM A 490
DESCRIPTORES: perno; elemento de fijación.
I.C.S: 21.060.10
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 4028 fue ratificada por el Consejo Directivo de 1995-07-26
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 381903.
ACERÍAS PAZ DEL RÍO S.A. ALCANOS S.A.
CORPORACIÓN AUTÓNOMA REGIONAL DEL CAUCA
COPORACIÓN UNIVERSITARIA ANTONIO NARIÑO
DOW QUÍMICA DE COLOMBIA S.A. DUNCAN S.A.
ESTRUCTURAS CENO DE ANTIOQUIA S.A.
FÁBRICA DE TORNILLOS GUTEMBERTO S.A. FEDERACIÓN COLOMBIANA DE FABRICANTES DE ESTRUCTURAS METÁLICAS FEDERACIÓN COLOMBIANA DE INDUSTRIAS METALÚRGICAS
GENERAL MOTORS COLMOTORES S.A. GRAPAS Y PUNTILLAS EL CABALLO LTDA. HERRAJES DEL PACÍFICO LTDA
INDUSTRIA NACIONAL COLOMBIANA DE ARTÍCULOS DE ACERO Y METAL
INDUSTRIA DE DESECHABLES LTDA. INGENIERÍA DE ELEMENTOS FLEXIBLES KAIKA LTDA
LOCTITE DE COLOMBIA S.A. METÁLICAS MUNDIAL LTDA. MORGAN´S LTDA
QUÍMICOS MIL
REMACHES INDUSTRIALES S.A. ROBERTO ROTHSTEIN L. PROMETAL SERVICIONAL NACIONAL DE APRENDIZAJE REGIONAL ANTIOQUIA SIDERÚRGICA DE MEDELLÍN S .A.
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
TREFILERÍA COLOMBIANA S.A. UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD DEL VALLE UNIVERSIDAD LIBRE
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 4028
RESUMEN
1
ELEMENTOS DE FIJACIÓN.
PERNOS DE ACERO DE ALTA RESISTENCIA, CLASES 10.9 y 10.9.3, PARA JUNTAS DE ACERO ESTRUCTURALES [SISTEMA MÉTRICO]
1. OBJETO
1.1 Esta norma establece los requisitos químicos y mecánicos para pernos de acero templados y revenidos, en diámetros nominales de rosca M16 a M36. Estos pernos se destinan al uso en juntas estructurales que sean comparables a las que se hacen de acuerdo con el documento de pernos para juntas estructurales, NTC 4029. Los diversos tipos de pernos considerados en esta norma son:
1.1.1 Tipo 1
Pernos de acero aleado, suministrados en diámetros nominales de la rosca M16 a M36, inclusive.
1.1.2 Tipo 2
Pernos de acero martensítico al bajo carbono, suministrado en diámetros nominales de rosca M16 a M24 inclusive.
1.1.3 Tipo 3
Pernos en diámetros nominales de la rosca de M16 a M36 inclusive, que tengan características de resistencia a la corrosión atmosférica y a la intemperie comparables a las de los aceros considerados en las NTC 2012 (ASTM A 588), NTC 1950 (ASTM A 242) y ASTM A 709/A 709M. La resistencia a la corrosión atmosférica de estos aceros es sustancialmente mejor que la del acero al carbono con o sin adición de cobre. (Véase el numeral 6.3). Cuando se exponen adecuadamente a la atmósfera, estos aceros se pueden usar desnudos (sin recubrimiento) para muchas aplicaciones.
1.2 Salvo que se especifique de otra manera, todas las tuercas utilizadas en estos pernos deben cumplir los requisitos de la norma ASTM A 563M, deben ser hexagonales para trabajo pesado, y deben ser de la clase y del terminado de superficie para cada tipo de perno como sigue:
Tipo de perno y terminado 1 y 2, simple (sin recubrimiento) 3, simple
Clase de tuerca y terminado 10S, 1053, simple
NORMA TÉCNICA COLOMBIANA
NTC 4028
RESUMEN
1.3 Salvo que se especifique de otra manera, todas las arandelas utilizadas en estos pernos deben cumplir los requisitos de la norma ASTM F436M y deben ser de un terminado de superficie para cada tipo de perno como sigue:
Tipo de perno y terminado
1 y 2, simple (sin recubrimiento) 3, simple
Terminado de arandela
simple (sin recubrimiento) acero para la intemperie, simple
1.4 Esta norma prevé que se suministren pernos y tuercas estructurales hexagonales para trabajo pesado, salvo que se estipulen otros requisitos dimensionales en la orden de requisición y compra.
Nota 1. Para pernos de acero templados y revenidos, espárragos, y otros fijadores roscados externamente con diámetros nominales de la rosca mayores de M36, pero con propiedades mecánicas similares, véase el numeral 10.9 de la norma ASTM F 568.
2. DOCUMENTOS REFERENCIADOS
2.1 NORMAS TÉCNICAS COLOMBIANAS
NTC 1950: 1996, Metalurgia. Acero estructural de baja aleación y alta resistencia.
NTC 2012: 1997, Metalurgia. Acero estructural de baja aleación y alta resistencia con puntos de fluencia, mínimo de 345 MPa, en espesores hasta 100 mm.
2.2 NORMAS ASTM
A 563M Specification for Carbon and Alloy Steel Nuts (Metric). A 709/A 709M Specification for Structural steel for Bridges. D 3951 Practice for Commercial Packaging.
E 138 Method for Wet Magnetic Particle Inspection. E 709 Guide for Magnetic Particle Examination.
F 436 M Specification for Hardened Steel Washers (Metric).
F 568 Specification for Carbon and Alloy Steel Externally Threaded Metric Fasteners.
F 606 Test Methods for Determining the Mechanical Properties of Externally and Internally Threaded Fasteners, Washers, and Rivets.
F 788/F 788 M Specification for Surface Discontinuities of Bolts, Screws, and Studs, Inch and Metric Series.
NORMA TÉCNICA COLOMBIANA
NTC 4028
RESUMEN
3
2.3 NORMAS ANSI
B1.13 M Metric Screww Threads.
B18.2.3.7 M Metric Heavy Hex Structural Bolts.
2.4 NORMA MILITAR
MIL.STD-105 Sampling Procedure and Tables for Inspection by Attributes.
3. TERMINOLOGÍA
Las disconformidades consideradas en esta norma se definen como sigue:
3.1 NIVEL ACEPTABLE DE CALIDAD (NAC)
Según se define en la norma MIL-STD-105, es el máximo porcentaje defectuoso que, para propósitos de inspección por muestreo, se puede considerar satisfactorio como promedio del proceso.
3.2 ROTURA
Grieta localizada en la periferia de la cabeza del perno.
