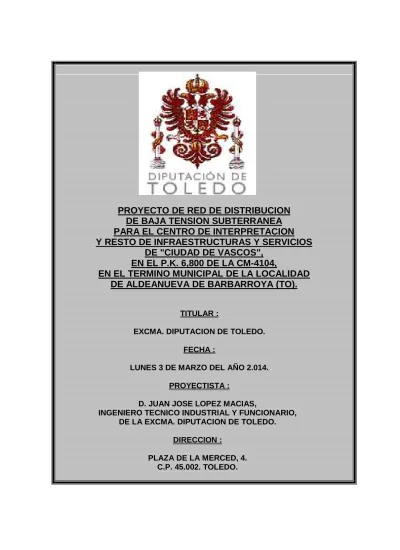

TITULAR : EXCMA. DIPUTACION DE TOLEDO. FECHA : LUNES 3 DE MARZO DEL AÑO PROYECTISTA :

(1)

PROYECTO DE RED DE DISTRIBUCION

DE BAJA TENSION SUBTERRANEA

PARA EL CENTRO DE INTERPRETACION

Y RESTO DE INFRAESTRUCTURAS Y SERVICIOS

DE "CIUDAD DE VASCOS",

EN EL P.K. 6,800 DE LA CM-4104,

EN EL TERMINO MUNICIPAL DE LA LOCALIDAD

DE ALDEANUEVA DE BARBARROYA (TO).

TITULAR :

EXCMA. DIPUTACION DE TOLEDO.

FECHA :

LUNES 3 DE MARZO DEL AÑO 2.014.

PROYECTISTA :

D. JUAN JOSE LOPEZ MACIAS,

INGENIERO TECNICO INDUSTRIAL Y FUNCIONARIO,

DE LA EXCMA. DIPUTACION DE TOLEDO.

DIRECCION :

PLAZA DE LA MERCED, 4.

C.P. 45.002. TOLEDO.

(2)

MEMORIA DESCRIPTIVA B.T. “CIUDAD DE VASCOS”. ---

Fichero: Mem BT CV 14.docx Ing. Téc. Ind. : Juan José López Macías. Página 1

PROYECTO DE RED DE DISTRIBUCION DE BAJA TENSION SUBTERRANEA EN EL CENTRO DE INTERPRETACION Y RESTO DE INFRAESTRUCTURAS Y SERVICIOS

DE "CIUDAD DE VASCOS", EN EL P.K. 6,800 DE LA CM-4104,

EN EL TERMINO MUNICIPAL DE LA LOCALIDAD DE ALDEANUEVA DE BARBARROYA (TO). DOCUMENTO 1º.- : MEMORIA DESCRIPTIVA.

1º.- ANTECEDENTES, OBJETO Y CAMPO DE APLICACION. TITULARES.

2.1º.- DESCRIPCION BASICA DE LAS INSTALACIONES COMPLEMENTARIAS.

2.1.1º.- SUMINISTRO DE ENERGIA ELECTRICA.

2.1.1.1º.- COMPAÑIA SUMINISTRADORA.

2.2º.- RED DE DISTRIBUCION EN BAJA TENSION (R.B.T.).

2.2.1º.- GRADO DE ELECTRIFICACION. 2.2.2º.- POTENCIA ELECTRICA.

2.2.3º.- REPARTO DE CARGAS Y CALCULO ELECTRICO. 2.2.4º.- TRAZADO.

2.2.5º.- APERTURA DE ZANJAS. 2.2.6º.- FORMA DE CANALIZACION.

2.2.6.1º.- CABLE DIRECTAMENTE ENTERRADO. 2.2.6.2º.- CABLE ENTUBADO BAJO ACERA. 2.2.6.3º.- CRUCES ENTUBADOS.

2.2.6.4º.- CRUZAMIENTOS Y PARALELISMOS. 2.2.6.5º.- SEÑALIZACION DE CONDUCTORES. 2.2.6.6º.- MONTAJE.

2.2.6.7º.- EMPALMES Y TERMINALES. 2.2.6.8º.- PUESTA A TIERRA DEL NEUTRO.

2.2.7º.- CARACTERISTICAS DE LA INSTALACION DE LA R.B.T. 2.2.8º.- REGLAMENTACION Y DISPOSICIONES OFICIALES. 2.2.9º.- CONDUCTORES Y ACCESORIOS.

2.2.10º.- ARMARIOS DE PROTECCION Y SECCIONAMIENTO. 2.2.11º.- PUESTA A TIERRA.

2.2.12º.- MEDICIONES Y VERIFICACIONES.

2.2.13º.- CONDICIONES PREVIAS A LA CONEXION. 2.2.14º.- MANTENIMIENTO.

2.3º.- CANALIZACIONES.

2.- CONCLUSION.

2º.- ANEXO DE CALCULOS JUSTIFICATIVOS ELECTRICOS.

3º.- PLANOS.

4º.- PLIEGO DE CONDICIONES TECNICAS.

5º.- MEDICIONES Y PRESUPUESTOS.

(3)

---

Fichero: Mem BT CV 14.docx Ing. Téc. Ind. : Juan José López Macías. PROYECTO DE RED DE DISTRIBUCION

DE BAJA TENSION SUBTERRANEA

EN EL CENTRO DE INTERPRETACION Y RESTO DE INFRAESTRUCTURAS Y SERVICIOS DE "CIUDAD DE VASCOS", EN EL P.K. 6,800 DE LA CM-4104,

EN EL TERMINO MUNICIPAL DE LA LOCALIDAD DE ALDEANUEVA DE BARBARROYA (TO). 1º.- ANTECEDENTES, OBJETO Y CAMPO DE APLICACION.

En el presente Proyecto Técnico, se establecen y justifican los criterios generales a aplicar en el diseño, cálculo y construcción de las Instalaciones Eléctricas de una (1) Red de Acometidas Eléctricas de Distribución de Baja Tensión, en Instalación Subterránea, para dotar de Suministro Eléctrico Trifásico/Monofásico al Centro de Interpretación, a sus Edificios Anexos y a las Infraestructuras de Servicios necesarias, las cuales se exponen a continuación :

1º.- Edificio Centro de Interpretación. 2º.-Edificio Vivienda Guardia.

3º.- ETAP.

4º.- Sistema de Alumbrado Público. 5º.- EDAR.

6º.- Hangar. 7º.- Electrolinera. 8º.- Impulsión Embalse.

Tal y como se expone de manera gráfica en el Plano “IE-BT-1”. El Expediente de Iberdrola, S.A., es 902 94 78 955.

Así pues la finalidad de este Proyecto Técnico, es la de definir las características técnicas de las instalaciones a realizar, la de los materiales, Teniendo en cuenta la superficie, calidad, categoría y utilidad final de los suministros eléctricos de referencia.

Electrificación Elevada :

Es la necesaria para la cobertura de las posibles necesidades de utilización primarias sin necesidad de obras posteriores de adecuación.

La Previsión de Potencia total de los Suministros Eléctricos que se han expuesto anteriormente será de, aproximadamente 200 Kw., de potencia, la cual será suministrada por Un (1) Centro de Transformación Prefabricado de Hormigón de Ormazabal o equivalente, de 400 Kva., de potencia nominal.

El Coseno de “Fi” Global, de aproximadamente 0,9, teniendo en cuenta los Coeficientes de Simultaneidad para el Cálculo de las Acometidas de Baja Tensión a utilizar y su autorización y legalización, por parte de los Organismos competentes en el tema. El presente documento, tiene por objeto establecer y justificar los criterios generales a aplicar en el Diseño, Planteamiento, Cálculo, Justificación, Definición y ejecución de las Instalaciones Eléctricas de referencia.

Se redacta el presente Proyecto Técnico, por encargo de la Propiedad que corresponde a :

Excma. Diputación de Toledo, Plaza de la Merced, 4, C.P. 45002, Toledo.

La Propiedad Definitiva de las instalaciones objeto del presente Proyecto Técnico será la Compañía Suministradora de Energía Eléctrica IBERDROLA, S.A., ya que la Propiedad inicial se la CEDERA a la primera, si así se acordase por ambas partes en este sentido.

(4)

Las Propiedades de las Fincas afectadas, tanto por la Red de Distribución de Acometidas Eléctricas Subterráneas de Baja Tensión, objeto del presente Proyecto Técnico, son las que se exponen a continuación, tal y como puede observarse de manera gráfica en el Plano “IE-2” del presente Proyecto Técnico :

DATOS CATASTRALES TITULAR

TÉRMINO

MUNICIPAL CLAVE CATASTRAL POL. PARCELA USOS TITULAR DIRECCIÓN Nº POBLACIÓN PROVINCIA C.I.F.

ALDEANUEVA DE

BARBARROYA 45009A015000890000LY 15 89 MONTE BAJO SANTA PAU VOTA MARGARITA CL VIRGEN DEL PUERTO 31 28005 MADRID MADRID 19145408R ALDEANUEVA DE

BARBARROYA 45009A015000060000LR 15 6 MONTE BAJO SANTA PAU VOTA MARGARITA CL VIRGEN DEL PUERTO 31 28005 MADRID MADRID 19145408R ALDEANUEVA DE

BARBARROYA 45009A015090010000LR 15 9001

VIA DE COMUNICACIÓN DE DOMINIO

PÚBLICO CA CASTILLA LA MANCHA FOMENTO Pº CRISTO DE LA VEGA s/n 45071 TOLEDO TOLEDO ALDEANUEVA DE

BARBARROYA 45009A015090020000LD 15 9002 HIDROGRAFÍA NATURAL

CONFEDERACIÓN HIDROGRÁFICA

DEL TAJO AV PORTUGAL 81 28011 MADRID MADRID Q2817005H ALDEANUEVA DE

BARBARROYA 45009A016090010000LL 16 9001 HIDROGRAFÍA NATURAL

CONFEDERACIÓN HIDROGRÁFICA

DEL TAJO AV PORTUGAL 81 28011 MADRID MADRID Q2817005H ALDEANUEVA DE

BARBARROYA 45009A016000870000LE 16 87 MONTE BAJO SARRASQUETA JASO, MªANGELES AV. PAMPLONA 54 31380 CAPARROSO NAVARRA 15529107J NAVALMORALEJO 45112A004090020000II 4 9002 HIDROGRAFÍA NATURAL CONFEDERACIÓN HIDROGRÁFICA

DEL TAJO AV PORTUGAL 81 28011 MADRID MADRID Q2817005H NAVALMORALEJO 45112A004090030000IJ 4 9003 HIDROGRAFÍA NATURAL CONFEDERACIÓN HIDROGRÁFICA

DEL TAJO AV PORTUGAL 81 28011 MADRID MADRID Q2817005H NAVALMORALEJO 45112A004000030000IK 4 3 MONTE BAJO CORSINI GIRALT LYDIA (HROS DE) AV DEL CAMPO 14 28223 POZUELO DE ALARCÓN MADRID 00706169T

EMPLAZAMIENTO.

Tal y como puede observarse de manera gráfica en el Plano “IE-BT-1” del presente Proyecto Técnico y se ha expuesto en el apartado anterior.

Se pretende, del mismo modo, solicitar la Aprobación Previa del Proyecto por los Organismos Competentes, para comenzar a realizar las obras objeto del presente Proyecto Técnico que se pretenden y se definen en el presente Proyecto Técnico, de acuerdo a lo proyectado y sentar las bases para la autorización de la puesta en servicio, una vez presentada el Acta de Certificación de Final de Obra y los correspondientes Boletines Eléctricos de Baja Tensión, junto con la Cesión de las Instalaciones de referencia a IBERDROLA, S.A.

Para cada situación concreta, respecto de las Instalaciones de Baja Tensión objeto del presente Proyecto, se aplicarán los conceptos establecidos en las Normas Particulares de la Empresa Suministradora de Energía Eléctrica, IBERDROLA S.A., que complementarán, en los aspectos no contemplados en aquellas, con las demás Normas y Reglamentos aplicables en este caso, los cuales se enumeran en el apartado de Reglamentaciones de Obligado Cumplimiento, para el caso de las Instalaciones Eléctricas de la Red de Baja Tensión, la cual se diseñará, justificará y calculará en base a las Normas Subsidiarias del Excmo. Ayuntamiento de la localidad de ALDEANUEVA DE BARBARROYA (Toledo), a las Normas y Recomendaciones de la Compañía Suministradora de Energía Eléctrica y al Reglamento Electrotécnico de Baja Tensión, sus Instrucciones Técnicas Complementarias y Hojas de Interpretación, así como del resto de Normas y Reglamentos que se indican en el apartado de Reglamentos y Disposiciones Oficiales. Respecto de las Instalaciones de Baja Tensión, se tomarán las Normas y Recomendaciones de Iberdrola, S.A. denominadas MT-NEDIS, las cuales anulan y sustituyen a las MTDYC 2.51.01 de fecha 96-10 así como a los complementos de fecha 98-08 y 99-05, así como la NI 42.72.00 de Mayo de 2.004, Edición 3ª., respecto de las Instalaciones de Enlace referentes a las Cajas de Protección y Medida. En relación con la implantación del plan de reducción de costes de materiales-equipos y montaje de las líneas subterráneas de Baja Tensión, se han adoptado una serie de cambios en la construcción de líneas subterráneas de BT. Estos cambios han dado lugar a una serie de modificaciones de las Normas y Recomendaciones de Iberdrola, S.A., en este tipo de instalaciones, tal y como se reflejan en el Proyecto Técnico, a las cuales se identifican en el presente documento y a las que se dará estricto cumplimiento en la obra que se pretende. Estas Normas y Recomendaciones de Iberdrola, S.A., se establecen y justifican todos los datos técnicos necesarios para el diseño, cálculo y construcción de las líneas subterráneas de Baja Tensión. Se aplicarán a todas las nuevas instalaciones de Baja Tensión a conectar a la red de distribución de Iberdrola, S.A. Estás normas son de obligado cumplimiento, tanto para las obras promovidas por la Empresa, como para aquellas realizadas en colaboración con Organismos Oficiales, o por personas físicas o jurídicas que vayan a ser cedidas a Iberdrola, S.A. Este documento se utilizará como base para la redacción de proyectos concretos, cada uno de los cuales se complementará con las particularidades específicas que se describen en el anexo. Por otro lado el presente documento servirá de base genérica para la tramitación oficial de cada obra en

(5)

---

Fichero: Mem BT CV 14.docx Ing. Téc. Ind. : Juan José López Macías.

cuanto a la Autorización Administrativa, Declaración en concreto de Utilidad Pública y Aprobación del Proyecto de Ejecución, sin más requisitos que la presentación, en forma de Proyecto simplificado, de las características particulares de la misma, haciendo constar que su diseño se ha realizado de acuerdo con las Normas y Recomendaciones de Iberdrola, S.A.

2.1º.- DESCRIPCION BASICA DE LAS INSTALACIONES COMPLEMENTARIAS.

Las instalaciones complementarias básicas objeto de este Proyecto son las siguientes :

**** Instalaciones Eléctricas de una (1) Red de Acometidas Eléctricas de Distribución de

Baja Tensión, en Instalación Subterránea, para dotar de Suministro Eléctrico Trifásico/Monofásico al Centro de Interpretación, a sus Edificios Anexos y a las Infraestructuras de Servicios necesarias, las cuales se exponen a continuación :

3º.- ETAP.

El suministro de energía eléctrica Trifásico a los distintos suministros de referencia, se realizará a través de Un (1) Armario de Caja General de Protección y Medida de 400 A., Esquema 10 con Seccionamiento, Homologada por Iberdrola, S.A., cierre de triple acción, con Un (1) módulo armario de Poliéster Reforzado con Fibra de Vidrio con Tejadillo Autoventilado, Paneles de poliéster troquelado para contadores, para Suministro Trifásico, prevista para una Potencia Eléctrica Máxima Admisible de hasta 250 KW., con 16 bornas bimetálicas dobles para 240/150 mm2., con bloque de bornas de comprobación, soportes, cartuchos NHC-00 de hasta 400 A, Tres (3) Bases Portafusibles NHC Desconectables en Carga, base Neutro Seccionable, Neutro amovible tamaño 1, Conexionado con conductores de Cobre tipo H07Z-R de seccionadores y colores normalizados, con Fusibles de Alto Poder de Ruptura del tio gL del calibre adecuado a la sección de la línea eléctrica, con Un (1) módulo armario

de poliéster cierre de triple acción, con Un (1) módulo armario de Poliéster Reforzado con Fibra de Vidrio

con Tejadillo Autoventilado, para Medida Directa, para Un/Dos (1/2) Abonado de P <= 100 Kw.,

modelo :

1º.- Para el caso de Un (1) Contador Trifásico, sería el modelo PNZ-CPM3 D/E4-I BUC 00 2c IB CON TEJADILLO), de PINAZO INDUSTRIAS ELECTRICAS ó equivalente, el cual se alimentará mediante la Red de Acometida Eléctrica correspondiente, que se ha expuesto en el apartado anterior.

2º.- Para el caso de Un (1) Contador Monofásico, sería el modelo PNZ-CPM3 D2/1-I BUC 00 2c IB CON TEJADILLO), de PINAZO INDUSTRIAS ELECTRICAS ó equivalente, el cual se alimentará

mediante la Red de Acometida Eléctrica correspondiente, que se ha expuesto en el apartado anterior.

3º.- Para el caso de Dos (2) Contadores Monofásicos, sería el modelo PNZ-CPM3 D2/2-I BUC 00 2c IB CON TEJADILLO), de PINAZO INDUSTRIAS ELECTRICAS ó equivalente, el cual se alimentará

(6)

La Empresa Suministradora de Energía Eléctrica será IBERDROLA, S.A. Aquellos materiales cuyas características no queden suficientemente especificas, cumplirán con lo dispuesto en el Capítulo III. Características de los Materiales, del MT-NEDIS 2.03.20. La planificación, diseño, cálculo y justificación tanto de la Red de Baja Tensión, se expone de manera explícita en el apartado 6º.- CALCULOS JUSTIFICATIVOS ELECTRICOS de los presentes Cálculos Justificativos Eléctricos. De igual modo se refleja en el Plano correspondiente, del Documento Planos del presente Proyecto Técnico.

CARACTERISTICAS PRINCIPALES :

Clase de corriente Alterna Trifásica.

Frecuencia 50 Hz.

Tensión nominal 230/400 V.

Tensión máxima entre fase y tierra 250 V.

Sistema de puesta a tierra Neutro directamente a tierra. Aislamiento de los cables de red 0,6/1 kV.

Intensidad máxima de cortocircuito trifásico 50 KA.

2.1.1º.- SUMINISTRO DE ENERGIA ELECTRICA.

Teniendo en cuenta la superficie, calidad, categoría y utilidad final del suministro eléctrico a :

Instalaciones Eléctricas de una (1) Red de Acometidas Eléctricas de Distribución de Baja Tensión, en Instalación Subterránea, para dotar de Suministro Eléctrico Trifásico/Monofásico al Centro de Interpretación, a sus Edificios Anexos y a las Infraestructuras de Servicios necesarias, las cuales se exponen a continuación :

3º.- ETAP.

La Previsión de Potencia total de los Suministros Eléctricos que se han expuesto anteriormente será de, aproximadamente 200 Kw., de potencia, la cual será suministrada por Un (1) Centro de Transformación Prefabricado de Hormigón de Ormazabal o equivalente, de 400 Kva., de potencia nominal.

El Coseno de “Fi” Global, de aproximadamente 0,9, teniendo en cuenta los Coeficientes de Simultaneidad para el Cálculo de las Acometidas de Baja Tensión a utilizar y su autorización y legalización, por parte de los Organismos competentes en el tema. El presente documento, tiene por objeto establecer y justificar los criterios generales a aplicar en el Diseño, Planteamiento, Cálculo, Justificación, Definición y ejecución de las Instalaciones Eléctricas de referencia.

Se deja constancia explícita, para que así conste a todos los efectos oportunos, dada la importancia que tiene, de que se planifica, diseña y calcula el Circuito de la (1) Acometida de Baja Tensión para que tengan la suficiente capacidad para suministrar, en las condiciones que prescribe la normativa y las Normas y Recomendaciones de la Compañía Suministradora de Energía Eléctrica IBERDROLA, S.A., la potencia de referencia.

(7)

---

Llegado este punto, y dada su importancia, se deja constancia explícita, para que así conste a todos los efectos oportunos, que, tal y como se indica en el apartado anterior, la Acometida de Baja Tensión, se han diseñado en base a la potencia eléctrica total, es decir, SIN MINORAR CON EL COEFICIENTE DE SIMULTANEIDAD, que el R.E.B.T. establece para estos casos, con el objetivo de cumplir las Normas y Recomendaciones de Iberdrola, S.A., para que así de este modo Acepte la Cesión de la Red de Baja Tensión a todos los efectos oportunos.

En estas estimaciones de previsión de potencia eléctrica, se han tenido en cuenta alguno de los procedimientos sancionados por la práctica y la experiencia en estos casos. Para el Cálculo de las Líneas Eléctricas de Acometida de lo anteriormente expuesto no se han considerando los Coeficientes de Simultaneidad que el Reglamento Electrotécnico de Baja Tensión justifica para estos casos, con el fin de contemplar un cierto grado de sobredimensionamiento eléctrico.

2.1.1.1º.- COMPAÑIA SUMINISTRADORA.

La Empresa Suministradora de Energía Eléctrica será IBERDROLA, S.A.

2.2º.- RED DE DISTRIBUCION EN BAJA TENSION (R.B.T.).

Aquellos materiales cuyas características no queden suficientemente especificas, cumplirán con lo dispuesto en el Capítulo III. Características de los Materiales, del MT-NEDIS 2.03.20.

Así de este modo, en el presente Proyecto Técnico, se diseñan, justifican y calculan las Instalaciones de la Acometida de Baja Tensión, en base a las estimaciones y consideraciones que se hacen en EL PLAN PARCIAL DE ORDENACION DEL SECTOR DE LAS NORMAS SUBSIDIARIAS, y a las conversaciones mantenidas por el Técnico que suscribe, con los Técnicos Municipales del Excmo. Ayuntamiento de ALDEANUEVA DE BARBARROYA (Toledo).

2.2.1º.- GRADO DE ELECTRIFICACION.

Reflejado de manera explícita y detallada, en el apartado anterior 2.1.1º.- SUMINISTRO DE ENERGIA ELECTRICA.

2.2.2º.- POTENCIA ELECTRICA NECESARIA.

Reflejado de manera explícita y detallada, en los apartados anteriores.

2.2.3º.- REPARTO DE CARGAS Y CALCULO ELECTRICO.

Ya se ha reflejado en el apartado anterior 1.2º.- RED DISTRIBUCION BAJA TENSION (R.B.T.).

Determinación de la Sección :

La distribución se realizará en sistema trifásico a las tensiones de 400 V entre fases y 230 V entre fase y neutro. Para la elección de un cable deben tenerse en cuenta, en general, cuatro factores principales, cuya importancia difiere en cada caso. Dichos factores son :

- Tensión de la red y su régimen de explotación

- Intensidad a transportar en determinadas condiciones de instalación - Caídas de tensión en régimen de carga máxima prevista

(8)

- Intensidades y tiempo de cortocircuito.

Las características de los conductores en régimen permanente a título orientativo serán las siguientes : X en Ω/km Intensidad en A Sección de fase en mm² R - 20º en Ω/km Cable RV Cable Ceander Cable RV Cable Ceander 50 95 150 240 0,641 0,320 0,206 0,125 0,080 0,076 0,075 0,070 0,073 0,070 0,070 0,070 180 260 330 430 160 235 300 395

A estos valores orientativos se deberán aplicar los coeficientes de reducción, según lo especificados en la MI BT 007.

Para justificar la sección de los conductores se tendrá en cuenta las siguientes consideraciones :

a) Intensidad máxima admisible por el cable.

b) Caída de tensión.

La elección de la sección del cable a adoptar está supeditada a la capacidad máxima del cable y a la caída de tensión admisible, que no deberá exceder del 5,5 %. Cuando el proyecto sea de una derivación a conectar a una línea ya existente, la caída de tensión admisible en la derivación se condicionará de forma que, sumado al de la línea ya existente hasta el tramo de derivación, no supere el 5,5 % para las potencias transportadas en la línea y las previstas a transportar en la derivación.

Para la elección ente los distintos tipos de líneas desde el punto de vista de la sección de los conductores, aparte de las limitaciones de potencia máxima a transportar y de caída de tensión, que se fijan en cada uno, deberá realizarse un estudio técnico-económico desde el punto de vista de pérdidas, por si quedara justificado con el mismo la utilización de una sección superior a la determinada por los conceptos anteriormente citados.

a) La elección de la sección en función de la intensidad máxima admisible, se calculará partiendo de la

potencia que ha de transportar el cable, calculando la intensidad correspondiente y eligiendo el cable adecuado, de acuerdo con los valores de las intensidades máximas que figuran en las NI 56.31.21 y 56.30.30, o en los datos suministrados por el fabricante.

La intensidad se determinará por la fórmula:

I

W

U

=

3. cos

ϕ

b) La determinación de la sección en función de la caída de tensión se realizará mediante la fórmula :

∆ U = √3.I. L (R cos ϕ + X sen ϕ ) donde : W = Potencia en kW. U = Tensión compuesta en kV. ∆U = Caída de tensión. I = Intensidad en amperios. L = Longitud de la línea en km.

R = Resistencia del conductor en Ω/km. X = Reactancia a frecuencia 50 Hz en Ω/km. cos ϕ = Factor de potencia.

(9)

---

La caída de tensión producida en la línea, puesta en función del momento eléctrico W.L., teniendo en cuenta las fórmulas anteriores viene dada por :

∆

U

W L

U

R

Xtg

%

=

.

(

+

)

.

10

2

ϕ

donde ∆U% viene dada en % de la tensión compuesta U en voltios. En ambos apartados, a) y b), se considerará un factor de potencia para el cálculo de cos ϕ = 0,9.

Protecciones de sobreintensidad :

Con carácter general, los conductores estarán protegidos por los fusibles existentes contra sobrecargas y cortocircuitos. Para la adecuada protección de los cables contra sobrecargas, mediante fusibles de la clase gG se indica en el siguiente cuadro la intensidad nominal del mismo :

Cable In (A) XC6Z1 0,6/1 kV 3 x 50/16 RV 0,6/1 kV 4 x 50 Al XC6Z1 0,6/1 kV 3 x 95/30 RV 0,6/1 kV 3 x 95 + 1 x 50 Al XC6Z1 0,6/1 kV 3 x 150/50 RV 0,6/1 kV 3 x 150 + 1 x 95 Al XC6Z1 0,6/1 kV 3 x 240/80 RV 0,6/1 kV 3 x 240 + 1 x 150 Al 125 160 200 200 250 250 315 315

Cuando se prevea la protección de conductor por fusibles contra cortocircuitos, deberá tenerse en cuenta la longitud de la línea que realmente protege y que se indica en el siguiente cuadro en metros.

Intensidad nominal de fusible

Cable 100 125 160 200 250 315 XC6Z1 0,6/1 kV 3 x 50/16 RV 0,6/1 kV 4 x 50 Al XC6Z1 0,6/1 kV 3 x 95/30 RV 0,6/1 kV 3 x 95 + 1 x 50 Al XC6Z1 0,6/1 kV 3 x 150/50 RV 0,6/1 kV 3 x 150 + 1 x 95 Al XC6Z1 0,6/1 kV 3 x 240/80 RV 0,6/1 kV 3 x 240 + 1 x 150 Al 125 190 255 255 400 470 - - 100 155 205 205 325 380 535 605 80 115 155 155 245 285 400 455 120 120 185 215 305 345 140 165 230 260 170 195 Longitudes en metros (1)

(1) Calculadas con una impedancia a 90ºC del conductor de fase y neutro.

NOTA : Estas longitudes se consideran partiendo del cuadro de BT del centro de transformación.

2.2.4º.- TRAZADO.

Las canalizaciones, salvo casos de fuerza mayor, discurrirán por terrenos de dominio público, bajo las aceras y evitando ángulos pronunciados. El trazado será lo mas rectilíneo posible, paralelo en toda su longitud a fachadas principales. Antes de proceder al comienzo de los trabajos se marcarán las zonas donde se abrirán las zanjas, tanto en anchura como en longitud, así mismo se marcarán las zonas, si fuese preciso, donde se dejarán puentes para la contención del terreno. Si ha habido posibilidad de conocer la situación de posibles acometidas de otros servicios, y con el fin de no dañarlas, se indicará su situación al marcar el trazado. Se deberá tener en cuenta a la hora de marcar el trazado de la zanja los

(10)

radios de curvatura mínimos para los cables, estos radios mínimos son de 10 veces su diámetro una vez instalados y 20 veces en las operaciones de tendido.

Tal y como expone de manera gráfica en el Plano Nº. “IE-2” y en el resto de documentos del presente Proyecto Técnico.

2.2.5º.- APERTURA DE ZANJAS.

El constructor o encargado de la apertura de las zanjas, hará un estudio de la canalización, de acuerdo con la normativa municipal, así como determinará las posibles protecciones a que de lugar la apertura de las zanjas, pasos peatonales, chapas para paso de vehículos, elementos de protección y señalización, etc.

Las zanjas se harán, a ser posible, verticales hasta la profundidad requerida, cumpliendo todas las medidas de seguridad personal y vial indicadas en las Ordenanzas Municipales, Ordenanza General de Seguridad e Higiene en el Trabajo, Código de Circulación, etc.

Las dimensiones de las zanjas serán las indicadas en los planos adjuntos referentes a los diferentes tipos de tendido. La apertura de las zanjas deberá realizarse cuidando no dañar las infraestructuras colindantes e instalaciones preexistentes.

Todas las obras deberán estar perfectamente señaladas tanto frontal como longitudinalmente. La obligación de la señalización alcanza, además de a la propia obra, a aquellos lugares que precise de la indicación como consecuencia directa o indirecta de los trabajos que se realizan.

En aquellos casos especiales en que la profundidad no alcance al menos el 60 % de la indicada en los planos, deberá protegerse la instalación mediante tubos, chapas, conductos, etc., de adecuada resistencia mecánica. Cuando la zanja transcurra por terrenos rocosos, la profundidad de la zanja podrá ser 2/3 de la indicada.

2.2.6º.- FORMA DE CANALIZACION.

Tal y como expone de manera gráfica en el Plano Nº. “IE-BT-1” y en el resto de documentos del presente Proyecto Técnico.

En el Plano de Detalle correspondiente adjunto al presente Proyecto Técnico, quedan explícitamente reflejados los Tipos de Zanja de la Red de Baja Tensión, así como quedan expuestas en la presente Memoria Descriptiva y en el Documento de Mediciones y Presupuesto.

2.2.6.1º.- CABLE DIRECTAMENTE ENTERRADO.

Los cables se alojarán en zanjas de 0,70 m., de profundidad mínima y una anchura que permitan las operaciones de apertura y tendido, con un valor mínimo de 0,35 m. El lecho de la zanja debe ser liso y estar libre de aristas vivas, cantos, piedras, etc. En el mismo se colocará una capa de arena de mina o de río lavada, limpia y suelta, exenta de sustancias orgánicas, arcilla o partículas terrosas, y el tamaño del grano estará comprendido entre 0,2 y 3 mm., de un espesor de 0,10 m., sobre la que se depositarán los cables a instalar. A continuación se colocará otra capa de arena de idénticas características y con un espesor mínimo de 0,10 m., y sobre ésta se instalará una protección mecánica a todo lo largo del trazado del cable, esta protección estará constituida por un tubo de plástico cuando existan 1 ó 2 líneas, y por un tubo y una placa cubrecables cuando el número de líneas sea mayor, las características de las placas cubrecables serán las establecidas en las NI 52.95.01. Las dos capas de arena cubrirán la anchura total de la zanja teniendo en cuenta que entre los laterales y los cables se mantenga una distancia de unos 0,10 m. A continuación se tenderá una capa de tierra procedente de la excavación y tierras de préstamo, arena, todo-uno o zahorras, de 0,25 m., de espesor, apisonada por medios manuales. Se cuidará que esta capa de tierra esté exenta de piedras o cascotes.

(11)

---

Sobre esta capa de tierra, y a una distancia mínima del suelo de 0,10 m., y 0,30 m., de la parte superior del cable se colocará una cinta de señalización, como advertencia de la presencia de cables eléctricos. Las características, color, etc., de esta cinta serán las establecidas en la NI 29.00.01. El tubo de 160 mm., ∅ que se instará como protección mecánica, podrá utilizarse, cuando sea necesario, como conducto para cables de control, red multimedia e incluso para otra línea de BT. Y por último se terminará de rellenar la zanja con tierra procedente de la excavación y tierras de préstamo, arena, todo-uno o zahorras, debiendo de utilizar para su apisonado y compactación medios mecánicos. Después se colocará una capa de tierra vegetal o un firme de hormigón de H125 de unos 0,12 m., de espesor y por último se repondrá el pavimento a ser posible del mismo tipo y calidad del que existía antes de realizar la apertura.

En el plano 1 que se expone a continuación, así como en los planos adjuntos al presente Proyecto Técnico, se dan a título orientativo, valores de las dimensiones de la zanja.

CANALIZACION ENTERRADA PLANO Nº 1 H A 0,10 PAVIMENTO FIRME CINTA SEÑALIZACION RELLENO ZANJA PROTECCION MECANICA ASIENTO CABLE Arena río, Arena caliza o Tierra cribada

0,20

(Con tierra, arena, todo-uno o zahorras en tongadas de 10 cm)

Dimensiones en m

TUBO DE PLÁSTICO 160 ∅

0,07

Tendido cables subterráneos 0,6/1 kV colocados en un plano.

Número de Profundidad Cinta Protección

Líneas Anchura zanja señalización Mecánica

BT (A) (H) cable Tub

o Placa 1 0,35 1 - 2 0,80 1 3 0,50 1 1 2.2.6.2º.- CABLE ENTUBADO.

Estarán constituidos por tubos plásticos, dispuestos sobre lecho de arena y debidamente enterrados en zanja. Las características de estos tubos serán las establecidas en la NI 52.95.03. En cada uno de los tubos se instalará un solo circuito. Se evitará en lo posible los cambios de dirección de los tubulares. En los puntos donde estos se produzcan, se dispondrán preferentemente de calas de tiro y excepcionalmente arquetas ciegas, para facilitar la manipulación. La zanja tendrá una anchura mínima de 0,35 m., para la colocación de dos tubos de 160 mm., ∅n, aumentando la anchura en función del número de tubos a instalar. Cuando se consideré necesario instalar tubo para los cables de control, se instalará un tubo más de red de 160 mm., ∅n, destinado a este fin.

Los tubos podrán ir colocados en uno, dos o tres planos. En los planos 5 y 6 y en las tablas del anexo, se dan varios tipos de disposición de tubos y a título orientativo, valores de las dimensiones de la zanja. En el fondo de la zanja y en toda la extensión se colocará una solera de limpieza de 0,05 m., de espesor de arena, sobre la que se depositarán los tubos dispuestos por planos. A continuación se colocará otra capa de arena con un espesor de 0,10 m., por encima de los tubos y envolviéndolos completamente. Sobre este primer vertido de tierra se colocará en toda la longitud de la zanja, una cinta

(12)

o una placa señalizadora normalizada por Iberdrola, S.A., de Cloruro de Polivinilo, que denominaremos cinta de atención, con el anagrama de IBERDROLA, S.A. La colocación de esta cinta se hará sobre la vertical de los cables. Y por último, se hace el relleno de la zanja, dejando libre el firme y el espesor del pavimento; para este rellenado se utilizará tierra procedente de la excavación y tierra de préstamo, todo-uno, zahorra o arena. Después se colocará una capa de tierra vegetal o un firme de hormigón de H125 de unos 0,12 m., de espesor y por último se repondrá el pavimento a ser posible del mismo tipo y calidad del que existía antes de realizar la apertura. El diámetro interior mínimo de los tubos será 1,5 veces el del cable y como mínimo de 100 milímetros cuadrados. En cada uno de los tubos se instalará un solo circuito. Se evitará en lo posible los cambios de dirección de los tubulares. En los puntos donde estos se produzcan, se dispondrán arquetas registrables o cerradas, para facilitar la manipulación. Las canalizaciones entubadas deberán quedan debidamente selladas por sus extremos, a la entrada de la arqueta. La profundidad de la zanja dependerá del número de tubos, pero será la suficiente para que los situados en el plano superior queden a una profundidad de 60 cm. tomas desde la rasante del terreno a la parte superior del tubo (véase en planos). En los casos de tubos de distintos tamaños, se colocarán de forma que los de mayor diámetro ocupen el plano inferior y los laterales.

NOTA: En las canalizaciones que la zona de relleno sea superior a los 80 cm., se recomienda

dejar libre una zona de 10 a 30 cm., que se rellenará con arena TAMIZ 5 UNE. El objeto de esta zona es servir de colchón y amortiguar las vibraciones. Después se repondrá el pavimento, a ser posible del mismo tipo y calidad del que existía antes de realizar la apertura. Para cruzar zonas en las que no es posible abrir zanjas (ferrocarriles, carreteras con gran densidad de circulación, etc.), pueden utilizarse máquinas perforadoras "topos" de tipo impacto, hincadora de tuberías o taladradora de barrena. Su instalación precisa zonas amplias despejadas a ambos lados del obstáculo a atravesar para la ubicación de la maquinaria. Se pueden realizar todas las canalizaciones juntas. Cuando coincidan varios circuitos en una misma zanja, se tendrá en cuenta que no se pueden instalar más de tres circuitos por banda, y que la separación mínima entre circuitos de una misma banda ha de ser de 20 cm. Los diferentes tipos de tendidos, y dimensionado de las zanjas y sus características, se reflejan a continuación en el plano 2 y en los planos adjuntos a este Proyecto Técnico.

CANALIZACION ENTUBADA (Asiento de arena). PLANO Nº 2

Canalización entubada con tubos 160 ∅ y cables aislados de 0,6/1 kV Colocados en un plano. 0,10 H A 0,10 PAVIMENTO FIRME CINTA SEÑALIZACIÓN ASIENTO TUBOS 0,05 RELLENO ZANJA Aceras y jardines 0,30 TUBOS DE PLÁSTICO 160∅ Tierra, arena, todo-uno o zahorras

Dimensiones en m

Arena

2.2.6.3º.- CRUCES ENTUBADOS.

La zanja tendrá una anchura mínima de 0,35 m., para la colocación de dos tubos de 160 mm ∅, aumentando la anchura en función del número de tubos a instalar. Los tubos podrán ir colocados en uno, dos o tres planos. En los planos 7 y 8 y en las tablas del anexo, se dan varios tipos de disposición de

(13)

---

tubos y a título orientativo, valores de las dimensiones de la zanja. La profundidad de la zanja dependerá del número de tubos, pero será la suficiente para que los situados en el plano superior queden a una profundidad mínima de 0,70 m, tomada desde la rasante del terreno a la parte inferior del tubo (véase en planos). En el fondo de la zanja y en toda la extensión se colocará una solera de limpieza de 0,05 m., de espesor de hormigón H 125, sobre la que se depositarán los tubos dispuestos por planos. A continuación se colocará otra capa de hormigón H 125 con un espesor de 0,10 m., por encima de los tubos y envolviéndolos completamente. Y por último, se hace el relleno de la zanja, dejando libre el espesor del firme y pavimento, para este rellenado se utilizará hormigón H 125, en las canalizaciones que no lo exijan las Ordenanzas Municipales la zona de relleno será de todo-uno o zahorra. Después se colocará un firme de hormigón de H 125 de unos 0,30 m., de espesor y por último se repondrá el pavimento a ser posible del mismo tipo y calidad del que existía antes de realizar la apertura. Para cruzar zonas en las que no sea posible o suponga graves inconvenientes y dificultades la apertura de zanjas (cruces de ferrocarriles, carreteras con gran densidad de circulación, etc.), pueden utilizarse máquinas perforadoras "topos" de tipo impacto, hincadora de tuberías o taladradora de barrena, en estos casos se prescindirá del diseño de zanja descrito anteriormente puesto que se utiliza el proceso de perforación que se considere más adecuado. Su instalación precisa zonas amplias despejadas a ambos lados del obstáculo a atravesar para la ubicación de la maquinaria, por lo que no debemos considerar este método como aplicable de forma habitual, dada su complejidad. Deberán realizarse cruces entubados de vías públicas, carreteras, ferrocarriles, cursos de agua, acceso a garajes, etc., y de acuerdo con las prescripciones de Organismos Oficiales, Municipales, etc. que sean reglamentarias. Los cruces se realizarán ajustándose a las siguientes condiciones :

a) Los cruces serán rectos y estarán entubados en toda su longitud.

b) Deberá dejarse al menos un tubo de reserva, y nunca menos del 50 % de los tubos necesarios,

siendo el número mínimo de 2 tubos.

c) En los extremos de los tubos se construirá un tabique para la fijación de los tubos.

d) En las salidas, el cable se situará en la parte superior del tubo, cerrando con yeso los orificios de los

mismos, incluso de los tubos de reserva.

e) Antes de la colocación de la capa inferior de los tubos, se extenderá una tongada de hormigón de

dosificación 1 : 3 : 6 y de 10 cm., de espesor que ocupe todo el ancho de la zanja, cuya superficie exterior sea recta y lo más lisa posible.

Sobre esta tongada, se colocarán todos los tubos, realizando los empalmes precisos, quedando los tubos alineados. El conjunto de los tubos se cubrirá entonces con hormigón de dosificación 1:3:6 hasta una cota superior al menos en 10 cm., a la de los tubos, y que ocupe todo el ancho de la zanja, cuya profundidad será de 0,90 m.

f) Los tubos serán de material incombustible, de P.V.C. y de interior liso, siendo su diámetro interior

mínimo de 160 milímetros cuadrados.

Los diferentes tipos de cruces, y dimensionado de las zanjas y sus características, se reflejan a continuación en el plano 3 y en los planos adjuntos a este Proyecto Técnico.

(14)

CRUCES (Asiento de hormigón). PLANO Nº 3

Canalización entubada con tubos 160 ∅ y cables aislados de 0,6/1 kV Colocados en un plano 0,10 H A PAVIMENTO FIRME ASIENTO TUBOS 0,05 (Hormigón H125) RELLENO ZANJA 0,30 TUBOS DE PLÁSTICO 160 ∅ Dimensiones en m

Hormigón H125, todo-uno o zahorra

Núm. de Tubos Anchura (A) Profundidad zanja (H) Nº de tubos 160 ∅ 2 0,70 2 3 0,35 0,80 3 4 0,90 4 5 0,80 5 6 0,50 0,90 6 7 – 9 1,10 7 - 9 2.2.6.4º.- CRUZAMIENTOS Y PARALELISMOS.

Las instalaciones o tendidos de cables subterráneos deberá cumplir, además de los requisitos señalados en el presente capítulo, las condiciones que pudieran imponer otros Organismos Competentes afectados, como consecuencia de disposiciones legales, cuando sus instalaciones fueran afectadas por tendidos de cable subterráneos de BT.

En los cruces de calzadas o en cruces especiales de zanjas, serán de 0,45 m., de ancho y 1,10 m., de profundidad mínima. El número mínimo de tubos a colocar será de dos. Cuando se alojen varios cables en un cruce, será preciso disponer, como mínimo, de un tubo de reserva. Los cruces especiales, como vías férreas, cursos de agua, otros servicios, etc., serán objeto de un cuidadoso estudio que garantice una perfecta seguridad para el cable.

En el supuesto de que la línea eléctrica deba transcurrir paralela a otros servicios, tales como conducciones de gas, colectores, canalizaciones de agua, etc., deberá guardar una distancia mínima a estos servicios en su recorrido de al menos 25 cm. En el caso de paralelismos con cables de telecomunicación, esta distancia deberá ser de 25 cm., como mínimo.

Si el paralelismo con los cables de telecomunicación es inferior a 25 cm., uno de los dos circuitos deberá ir provisto de pantalla electromagnética. En los cruzamientos con otros servicios, la distancia mínima a guardar, será de al menos, 30 cm.

(15)

---

Fichero: Mem BT CV 14.docx Ing. Téc. Ind. : Juan José López Macías. CRUZAMIENTOS.

Calles y carreteras.

Los cables se colocarán en el interior de tubos protectores, recubiertos de hormigón en toda su longitud a una profundidad mínima de 0,80 m. Siempre que sea posible, el cruce se hará perpendicular al eje del vial.

Ferrocarriles.

Los cables se colocarán en el interior de tubos protectores, recubiertos de hormigón, y siempre que sea posible, perpendiculares a la vía, a una profundidad mínima de 1,3 m respecto a la cara inferior de la traviesa. Dichos tubos rebasarán las vías férreas en 1,5 m por cada extremo.

Otros cables de energía eléctrica.

Siempre que sea posible, se procurará que los cables de baja tensión discurran por encima de los alta tensión.

La distancia mínima entre un cable de baja tensión y otros cables de energía eléctrica será: 0,25 m con cables de alta tensión y 0,10 m con cables de baja tensión. La distancia del punto de cruce a los empalmes será superior a 1 m.

Cuando no puedan respetarse estas distancias en los cables directamente enterrados, el cable instalado más recientemente se dispondrá en canalización entubada según lo prescrito en el apartado 8.2.

Cables de telecomunicación.

La separación mínima entre los cables de energía eléctrica y los de telecomunicación será de 0,20 m. La distancia del punto de cruce a los empalmes, tanto del cable de energía como del cable de telecomunicación, será superior a 1 m. Cuando no puedan respetarse estas distancias en los cables directamente enterrados, el cable instalado más recientemente se dispondrá en canalización entubada según lo prescrito en el apartado 8.2.

Estas restricciones no se deben aplicar a los cables de fibra óptica con cubiertas dieléctricas. Todo tipo de protección en la cubierta del cable debe ser aislante.

Canalizaciones de agua y gas.

Siempre que sea posible, los cables se instalarán por encima de las canalizaciones de agua.

La distancia mínima entre cables de energía eléctrica y canalizaciones de agua o gas será de 0,20 m. Se evitará el cruce por la vertical de las juntas de las canalizaciones de agua o gas, o de los empalmes de la canalización eléctrica, situando unas y otros a una distancia superior a 1 m del cruce. Cuando no puedan respetarse estas distancias en los cables directamente enterrados, la canalización instalada más recientemente se dispondrá entubada según lo prescrito en el apartado 8.2.

Conducciones de alcantarillado.

Se procurará pasar los cables por encima de las conducciones de alcantarillado.

No se admitirá incidir en su interior. Se admitirá incidir en su pared (por ejemplo, instalando tubos, etc), siempre que se asegure que ésta no ha quedado debilitada. Si no es posible, se pasará por debajo, y los cables se dispondrán en canalizaciones entubadas según lo prescrito en el apartado 8.2.

(16)

Depósitos de carburante.

Los cables se dispondrán en canalizaciones entubadas y distarán, como mínimo, 0,20 m del depósito. Los extremos de los tubos rebasarán al depósito, como mínimo 1,5 m por cada extremo.

PROXIMIDADES Y PARALELISMOS.

Otros cables de energía eléctrica.

Los cables de baja tensión podrán instalarse paralelamente a otros de baja o alta tensión, manteniendo entre ellos una distancia mínima de 0,10 m con los cables de baja tensión y 0,25 m con los cables de alta tensión. Cuando no puedan respetarse estas distancias en los cables directamente enterrados, el cable instalado más recientemente se dispondrá en canalización entubada según lo prescrito en el apartado 8.2.

Cables de telecomunicación.

La distancia mínima entre los cables de energía eléctrica y los de telecomunicación será de 0,20 m. Cuando no puedan respetarse estas distancias en los cables directamente enterrados, el cable instalado más recientemente se dispondrá en canalización entubada según lo prescrito en el apartado 8.2.

Canalizaciones de agua.

La distancia mínima entre los cables de energía eléctrica y las canalizaciones de agua será de 0,20 m. La distancia mínima entre los empalmes de los cables de energía eléctrica y las juntas de las canalizaciones de agua será de 1 m. Cuando no puedan respetarse estas distancias en los cables directamente enterrados, la canalización instalada más recientemente se dispondrá entubada según lo prescrito en el apartado 8.2.

Se procurará mantener una distancia mínima de 0,20 m en proyección horizontal, y que la canalización de agua quede por debajo del nivel del cable eléctrico.

Por otro lado, las arterias principales de agua se dispondrán de forma que se aseguren distancias superiores a 1 m respecto a los cables eléctricos de baja tensión.

Canalizaciones de gas.

La distancia mínima entre los cables de energía eléctrica y las canalizaciones de gas será de 0,20 m, excepto para canalizaciones de gas de alta presión (más de 4 bar), en que la distancia será de 0,40 m. La distancia mínima entre los empalmes de los cables de energía eléctrica y las juntas de las canalizaciones de gas será de 1 m. Cuando no puedan respetarse estas distancias en los cables directamente enterrados, la canalización instalada más recientemente se dispondrá entubada según lo prescrito en el apartado 8.2.

Se procurará mantener una distancia mínima de 0,20 m en proyección horizontal.

Por otro lado, las arterias importantes de gas se dispondrán de forma que se aseguren distancias superiores a 1 m respecto a los cables eléctricos de baja tensión.

Acometidas (conexiones de servicio).

En el caso de que el cruzamiento o paralelismo entre cables eléctricos y canalizaciones de los servicios descritos anteriormente, se produzcan en el tramo de acometida a un edificio deberá mantenerse una distancia mínima de 0,20 m.

(17)

---

Cuando no puedan respetarse estas distancias en los cables directamente enterrados, la canalización instalada más recientemente se dispondrá entubada según lo prescrito en el apartado 8.2.

2.2.6.5º.- SEÑALIZACION DE CONDUCTORES.

La señalización de los conductores Unipolares se hará con cinta adhesiva de color azul, banco y rojo (amarillo para el neutro), cada 1,5 metros, agrupándose en mazo, cada 2,00 metros. Se utilizará la misma secuencia en la conexión en los armarios.

2.2.6.6º.- MONTAJE.

La instalación de herrajes, terminales, empalmes, etc., deberá realizarse siguiendo las indicaciones de los fabricantes y las Instrucciones y Normas de la Empresa Suministradora de Energía Eléctrica.

2.2.6.7º.- EMPALMES Y TERMINALES.

En toda la longitud de la línea, no se permitirá ningún empalme, salvo casos excepcionales. En el caso de ser necesario algún empalme en la línea, se efectuará con manguitos de compresión adecuados a la sección del conductor a empalmar. Los manguitos se comprimirán con herramientas adecuadas (prensas hidráulicas) y realizando el número de entalladuras que indique el fabricante. Las entalladuras se realizarán desde el interior del manguito hacia el exterior.

Los terminales a utilizar serán bimetálicos, que son los que traerán instalados los armarios en origen, y adecuados a la sección del conductor. Al igual que los empalmes, serán terminales de compresión y deberán colocarse con prensa hidráulica.

2.2.6.8º.- PUESTA A TIERRA DEL NEUTRO.

El conductor neutro de las redes subterráneas de distribución pública, se conectará a tierra en el centro de transformación en la forma prevista en el Reglamento Técnico de Centrales Eléctricas, Subestaciones y Centros de Transformación; fuera del centro de transformación se conectará a tierra en otros puntos de la red, con objeto de disminuir su resistencia global a tierra, según Reglamento de Baja Tensión.

El neutro se conectará a tierra a lo largo de la red, en todas las cajas generales de protección o en las cajas de seccionamiento o en las cajas generales de protección medida, consistiendo dicha puesta a tierra en una pica, unida al borne del neutro mediante un conductor aislado de 50 mm²., de Cu, como mínimo. El conductor neutro no podrá ser interrumpido en las redes de distribución.

2.2.7º.- CARACTERISTICAS DE LA INSTALACION DE R.B.T.

Dadas las características de nuestras instalaciones de Baja Tensión, enumeradas en los apartados anteriores, y a las Normas e Instrucciones de la Compañía Suministradora de Energía Eléctrica IBERDROLA S.A., se recurrirá a la Canalización Subterránea Directamente Enterrada/Entubada bajo acera/calzada y Entubada Bajo Tubo en Cruce de calzada, cuyas características se han definido anteriormente.

2.2.8º.- REGLAMENTACION Y DISPOSICIONES OFICIALES.

Para la confección de este Proyecto y la ejecución de la instalación eléctrica, se cumplirá lo establecido en los siguientes Reglamentos y Normas :

** Reglamento Electrotécnico de Baja Tensión, sus Instrucciones Técnicas Complementarias. Aprobado

(18)

** Reglamento de Verificaciones Eléctricas y de Regularidad del Suministro de Energía Eléctrica (Decreto

12 de marzo de 1954) modificado parcialmente por los Reales Decretos 724/1979 de 2 de febrero, 1725/1984 de 18 de julio y 1075/1986 de 2 de mayo.

** Normativa particular y Recomendaciones de la empresa sum. de energía eléctrica IBERDROLA, S.A. ** Ordenanza General de Seguridad e Higiene en el Trabajo, de 9 de Marzo de 1.971.

** Estudio de Seguridad y Salud específico, según normativa vigente. ** Ordenanzas de Seguridad e Higiene en el Trabajo (O.M.T.de fecha 9-3-71).

** Normas del Excmo. Ayuntamiento de ALDEANUEVA DE BARBARROYA (Toledo).

Se han considerado asimismo :

-- La Normalización Nacional (Normas UNE).

-- Las Recomendaciones UNESA.

Además las normas IBERDROLA que existan, y en su defecto normas UNE, EN y documentos de Armonización HD. Se tendrán en cuenta las Ordenanzas Municipales y los condicionados impuestos por los Organismos públicos afectados.

DISPOSICIONES OFICIALES :

-- A los efectos de Autorizaciones Administrativas de Declaración en Concreto de Utilidad Pública y

ocupaciones de terreno e imposición de servidumbres, se aplicará lo previsto en la Ley 54/1997 del 27 de noviembre del Sector Eléctrico en todo aquello en que esté en vigor, y en aquellos puntos que no estén desarrollados, lo establecido en la Ley 10/1966 de 18 de marzo sobre Expropiación Forzosa y sanciones en materia de instalaciones eléctricas, y en el Reglamento para su aplicación, aprobado por Decreto 2.619/1966 de 20 de octubre, publicado en el B.O.E número 254 del mismo año.

A efectos de autorización y puesta en marcha de la Instalación, los proyectos y las obras a que se refiere el presente proyecto, se someterán a lo establecido en las Instrucciones Complementarias ITC-BT-3, 4, 5, 6, 7, 11, 12, 13, 18, etc., del Reglamento Electrotécnico de Baja Tensión.

2.2.9º.- CONDUCTORES Y ACCESORIOS.

Este capítulo se referirá a las características generales de los cables y accesorios que intervienen en el presente Proyecto Tipo IBERDROLA, S.A.

Cables :

Con carácter genérico, se utilizarán cables con aislamiento de dieléctrico seco, tipos RV, según NI 56.31.21 y tipo DNRA, según NI 56.31.91, de las siguientes características:

Se utilizarán cables con aislamiento de dieléctrico seco, tipos RV, según NI 56.31.21 y tipo XC6Z1 (CEANDER), según NI 56.30.30, de las características siguientes :

- Cable tipo RV :

Conductor ... Aluminio.

Secciones ... 50 - 95 - 150 y 240 mm². Tensión asignada ... 0,6/1 kV.

Aislamiento ... Polietileno reticulado. Cubierta ... PVC.

(19)

---

Todas las líneas serán siempre de cuatro conductores, tres para fase y uno para neutro. Los conductores utilizados estarán debidamente protegidos contra la corrosión que pueda provocar el terreno donde se instalen y tendrán resistencia mecánica suficiente para soportar los esfuerzos a que puedan estar sometidos. Las conexiones de los conductores subterráneos se efectuarán siguiendo métodos o sistemas que garanticen una perfecta continuidad del conductor y de su aislamiento. Las líneas con sección 150 mm²., de fase, serán las utilizadas habitualmente. Las de 240 mm²., en suministros puntuales o en zonas de muy alta densidad de carga, la sección de 95 mm²., se utilizará sólo en zonas de bajas densidad de carga, y uniforme, y la de 50 mm²., como línea de derivación de la red general y acometidas.

Todas las líneas serán de cuatro conductores, tres para fase y uno para neutro. Los conductores utilizados estarán debidamente protegidos contra la corrosión que pueda provocar el terreno donde se instalen y tendrán resistencia mecánica suficiente para soportar los esfuerzos a que puedan estar sometidos. Las conexiones de los conductores subterráneos se efectuarán siguiendo métodos o sistemas que garanticen una perfecta continuidad del conductor y de su aislamiento.

Las derivaciones de estas redes serán realizadas desde cajas de derivación situadas por encima de las rasante del terreno, o conectando directamente a los conductores.

Los conductores de fase, de sección 150 milímetros cuadrados serán los utilizados habitualmente. Los de 240 milímetros cuadrados en suministros puntuales o en zonas de muy alta densidad de carga, la sección de 95 milímetros cuadrados se utilizará sólo en zonas de bajas densidad de carga, y uniforme, y la de 50 milímetros cuadrados como línea de derivación de la red general y acometidas.

Las características de los conductores en régimen permanente a título orientativo serán las siguientes : Sección R-20º X milímetros cuadrados /Km A 50 0,641 0,080 180 95 0,320 0,076 260 150 0,206 0,075 330 240 0,125 0,070 430

A estos valores orientativos se deberán aplicar los coeficientes de reducción, según lo especificado en la MI BT 007. Los conductores a utilizar en la Red de Distribución de Energía Eléctrica serán de la siguientes características :

CABLE : Unipolares de Aluminio (Al.).

AISLAMIENTO : Polietileno Reticulado (PRC) y Cubierta de Policloruro de Vinilo (PVC) o (XLPE). TENSION Uo/U : 0,6/1 KV.

SECCIONES : 240, 150, 95, 50 milímetros cuadrados.

NATURALEZA : Aluminio.

PESOS : 900, 690, 480 y 280 Kg/Km.

RESISTENCIA : 0.206, 0.320 y 0.641 ohmios/Km. TENSION DE SERVICIO : Hasta 1.000 V.

INTENSIDAD ADMISIBLE : 440, 330, 260 y 180 A.

Los conductores a utilizar, serán de marcas homologadas por la Empresa Suministradora de Energía Eléctrica IBERDROLA S.A.

(20)

Accesorios :

Los empalmes, terminales y derivaciones, se elegirán de acuerdo a la naturaleza, composición y sección de los cables, y no deberán aumentar la resistencia eléctrica de éstos. Los empalmes y terminales se realizarán siguiendo el MT-NEDIS correspondiente cuando exista, o en su defecto, las instrucciones de montaje dadas por el fabricante. Los terminales deberán ser, asimismo, adecuados a las características ambientales (interior, exterior, contaminación, etc.). Las características de los accesorios serán las establecidas en la NI 56.88.01. Los empalmes y terminales se realizarán siguiendo el MTDYC correspondiente cuando exista, o en su defecto, las instrucciones de montaje dadas por el fabricante. Los manguitos de unión para empalmes de BT se ajustarán a las NI 58.80.01 y 58.12.01, y los de derivación a las NI 50.80.02. y 58.20.71. Los accesorios a utilizar, serán de marcas homologadas por la Empresa Suministradora de Energía Eléctrica IBERDROLA S.A.

Los empalmes y conexiones de los conductores se efectuarán siguiendo métodos o sistemas que garanticen una perfecta continuidad del conductor y de su aislamiento. Asimismo, deberá quedar perfectamente asegurada su estanquidad y resistencia contra la corrosión que pueda originar el terreno.

Un método apropiado para la realización de empalmes y conexiones puede ser mediante el empleo de tenaza hidráulica y la aplicación de un revestimiento a base de cinta vulcanizable.

2.2.10º.- ARMARIOS DE PROTECCION Y SECCIONAMIENTO.

Las cajas generales de protección y su instalación, cumplirán con la norma NI 76.50.01. Estas cajas de protección se ajustarán a la Recomendación UNESA 1403D, y norma UNE 21-095. El material de la envolvente será aislante y autoextinguible, como mínimo, de la Clase A, según UNE 21-305.

En los casos de edificaciones con terreno circundante, en lugar de cajas generales de protección, se instalarán cajas generales de protección y medida, las cuales podrán usarse también para seccionamiento de la red. Se ajustarán a las normas NI 42.72.00 de Mayo de 2.004, 3ª. Edición y NI 76.50.04.

Los armarios serán de un cuerpo, dependiendo de la necesidad de la instalación. Serán, en su parte exterior, de chapa galvanizada, estando en su interior construidos con envolvente aislante y autoextinguibles como mínimo de la Clase “A”, según UNE 21-305, debiendo de proporcionar un grado de protección mínimo IP 437. En el de reparto se efectuará la entrada y la salida de la línea general, teniendo posibilidad de una derivación, la cual podrá ir protegida por fusibles. Los armarios han de ser capaces de soportar una tensión de 4.000 V., entre partes activas y masa.

Serán de marca y modelo homologado por la Empresa Suministradora y tendrán que haber sido montados por talleres autorizados por IBERDROLA S.A.

Son las cajas destinadas a alojar los elementos de Protección de las Líneas Generales de Alimentación/Repartidoras, y estarán formadas por una envolventes aislantes, precintables, que contendrán, fundamentalmente, los bornes de conexión y las bases para cortocircuitos fusibles.

El suministro de energía eléctrica Trifásico a los distintos suministros de referencia, se realizará a través de Un (1) Armario de Caja General de Protección y Medida de 400 A., Esquema 10 con Seccionamiento, Homologada por Iberdrola, S.A., cierre de triple acción, con Un (1) módulo armario de Poliéster Reforzado con Fibra de Vidrio con Tejadillo Autoventilado, Paneles de poliéster troquelado para contadores, para Suministro Trifásico, prevista para una Potencia Eléctrica Máxima Admisible de hasta 250 KW., con 16 bornas bimetálicas dobles para 240/150 mm2., con bloque de bornas de comprobación, soportes, cartuchos NHC-00 de hasta 400 A, Tres (3) Bases Portafusibles NHC Desconectables en Carga, base Neutro Seccionable, Neutro amovible tamaño 1, Conexionado con conductores de Cobre tipo H07Z-R de seccionadores y colores normalizados, con Fusibles de Alto Poder de Ruptura del tio gL del calibre adecuado a la sección de la línea eléctrica, con Un (1) módulo armario

(21)

---

con Tejadillo Autoventilado, para Medida Directa, para Un/Dos (1/2) Abonado de P <= 100 Kw.,

modelo :

1º.- Para el caso de Un (1) Contador Trifásico, sería el modelo PNZ-CPM3 D/E4-I BUC 00 2c IB CON TEJADILLO), de PINAZO INDUSTRIAS ELECTRICAS ó equivalente, el cual se alimentará mediante la Red de Acometida Eléctrica correspondiente, que se ha expuesto en el apartado anterior.

2º.- Para el caso de Un (1) Contador Monofásico, sería el modelo PNZ-CPM3 D2/1-I BUC 00 2c IB CON TEJADILLO), de PINAZO INDUSTRIAS ELECTRICAS ó equivalente, el cual se alimentará

3º.- Para el caso de Dos (2) Contadores Monofásicos, sería el modelo PNZ-CPM3 D2/2-I BUC 00 2c IB CON TEJADILLO), de PINAZO INDUSTRIAS ELECTRICAS ó equivalente, el cual se alimentará

La Empresa Suministradora de Energía Eléctrica es IBERDROLA, S.A.

Lo anteriormente expuesto se puede observar de manera gráfica tanto en los Planos correspondientes del Documento Planos del presente Proyecto Técnico.

Este equipo, será de un tipo homologado y aceptado por las Normas de la Cñía. Suministradora IBERDROLA, S.A.

La Caja General de Protección (C.G.P.), se instalará sobre la acera, en el límite de propiedad, mediante los elementos de sujeción e instalación adecuados, a una altura sobre el nivel del suelo, de aproximadamente 3,5 m.

Se instalará una C.G.P., del tipo Intemperie, de designación UNESA, de al menos 400 A., y tensión nominal de 440 V., esquema de conexión 7-8-10-11, sobre envolvente de poliéster reforzado con fibra de vidrio, tres bases fusibles tipo GL, con fusible del tipo alto poder de ruptura (A.P.R.), y elemento neutro amovible.

Asimismo dispondrá de los elementos necesarios para la correcta conexión de los conductores de entrada y salida. Este armario será de material aislante y con un grado de protección adecuado, conforme a su instalación a la intemperie. La forma, dimensiones y características de estos elementos eléctricos, se definen mas explícitamente en los planos de este Proyecto Técnico.

SISTEMAS DE PROTECCION.

En primer lugar, la red de distribución en baja tensión estará protegida contra los efectos de las sobreintensidades que puedan presentarse en la misma (ITC-BT-22), por lo tanto se utilizarán los siguientes sistemas de protección:

- Protección a sobrecargas: Se utilizarán fusibles o interruptores automáticos calibrados convenientemente, ubicados en el cuadro de baja tensión del centro de transformación, desde donde parten los circuitos (según figura en anexo de cálculo); cuando se realiza todo el trazado de los circuitos a sección constante (y queda ésta protegida en inicio de línea), no es necesaria la colocación de elementos de protección en ningún otro punto de la red para proteger las reducciones de sección.

- Protección a cortocircuitos: Se utilizarán fusibles o interruptores automáticos calibrados convenientemente, ubicados en el cuadro de baja tensión del centro de transformación.

En segundo lugar, para la protección contra contactos directos (ITC-BT-22) se han tomado las medidas siguientes:
