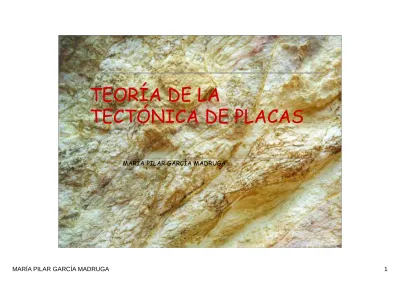

1 TEORÍA DE LA TECTÓNICA DE PLACAS

(1)

TEORÍA DE LA

TECTÓNICA DE PLACAS

(2)

MARÍA PILAR GARCÍA MADRUGA 2

TEORÍA DE LA TECTÓNICA DE PLACAS

LA

ESTRUCTURA DE LA TIERRA

PRUEBAS: Geográficas, Geodésicas, Paleotológicas, Coceánicas, Sísmicas y Paleoclimáticas ESTRUCTURA INTERNA O VERTICAL LITOSFERA ESTRUCTURA PLACAS LITOSFÉRICAS DERIVA CONTINENTAL T. EXPANSIÓN

DE LOS TIPOS: BORDES O CICLO TEORÍAS PRECURSORAS ESTRUCTURA EXTERNA U HORIZONTAL DE LOS FONDOS OCEÁNICOS GRAN ACTIVIDAD GEOLÓGICA Oceánicas, continentales y mixtas LÍMITES: Constructivos, Destructivos y Pasivos DE WILSON PROCESOS GEOLÓGICOS INTERNOS: Seísmos, Volcanes y estructura de

(3)

Si la Tierra sufre un continuo desgaste por los agentes y procesos geológicos externos… ¿Por qué entonces no es lisa?

Monte Everest

(4)

Se calcula que cada año la Tierra arroja al exterior unos 15 km3 _de

(5)

(6)

(7)

(8)

VIVIMOS EN UN PLANETA GEOLÓGICAMENTE ACTIVO

(9)

COMPOSICIÓN Y ESTRUCTURA

DE LA TIERRA

METODOS DE ESTUDIO

(10)

MARÍA PILAR GARCÍA MADRUGA 10 Por eso se emplean dos tipos de métodos:

MÉTODOS DIRECTOS

Estudio de rocas en afloramientos naturales (en fosas, o de materiales magmáticos que nos dan fosas, o de materiales magmáticos que nos dan información de los primeros 2 km)

(11)

(12)

MARÍA PILAR GARCÍA MADRUGA 12 MÉTODOS INDIRECTOS

Estudio me meteoritos (que nos permite deducir como es el interior de la Tierra a partir de los datos de un cuerpo planetario más pequeño y accesible)

accesible)

(13)

SISMOLOGÍA

Un terremoto es una liberación súbita de

(14)

MARÍA PILAR GARCÍA MADRUGA 14 Un terremoto tiene varios elementos:

Hipocentro, Epicentro y Ondas sísmicas

(15)

(16)

La energía liberada se mide en una escala de Magnitud (1-9, logarítmica, en la que un terremoto de magnitud 7 libera diez veces más energía que uno de magnitud 6), cuantitativa

Los efectos relativos se miden en una escala de Intensidad (I-XII), cualitativa

El sismograma nos proporciona información sobre El sismograma nos proporciona información sobre la distancia del epicentro al hipocentro, la magnitud e intensidad, la trayectoria de las ondas y su velocidad

Las ondas sísmicas al atravesar distintos

materiales sufren procesos de refracción o

(17)

(18)

En la tabla se muestran los seísmos más grandes del mundo hasta 2012

(19)

(20)

(21)

(22)

Un fuerte terremoto reduce a escombros la capital de Haití

El temblor, que desató la alarma en todo el Caribe, ha provocado pánico y desolación en Puerto Príncipe, donde decenas de edificios se han derrumbado y otros, como la misión de la ONU, sufren serios daños

AGENCIAS / ELPAÍS.com - Washington / Madrid - 13/01/2010

(23)

(24)

http://earthquake.usgs.gov/earthquakes/world/world_deaths.php

¿POR QUÉ NO FIGURA EN EL RANKING EL

TERREMOTO DE HAITÍ?

http://www.elmundo.es/internacional/2015/04/25/553bd908ca4741dd538b4588.html

(25)

Terremotos más importantes Ocurridos en España

Fecha Longitud Latitud Muertos Intensidad Magnitud Localización Observaciones

1048 0°55' W 38°5' N VIII Orihuela (Alicante) La mezquita de Orihuela destruida. 1169 4°0' W 38°0' N VIII-IX Andújar (Jaén) Grandes grietas en Andújar. 24-8-1356 10°0' W 36° 30'

N VIII SW. Cabo San Vicente Daños importantes en Sevilla. 2-3-1373 0°45' E 42° 30

'N VIII-IX

Condado de Ribagorça

(Huesca-Lleida) Colapso de castillos en el área epicentral. 18-12-1396 0°13' W 39°5' N VIII-IX (6,5) Tavernes_(Valencia) de la Valldigna Hundimiento de 200 casas en Tavernes. 15-5-1427 2°30' E 42_N° 12' VIII-IX Olot (Girona) Olot destruida.

2-2-1428 2°10' E 42° 21'

N 800 IX-X Queralbs (Girona) Destrucción de la ciudad de Queralbs. 24-4-1431 3°38' W 37°8' N VIII-IX (6,7) Sur de Granada Grandes daños en la Alhambra. 26-1-1494 4°20' W 36° 35'

N VIII Sur de Málaga Daños en la mayor parte de casas de Málaga 5-4-1504 5°28' W 37° 23'

N 32 VIII-IX (6,8) Carmona (Sevilla) Caída o grietas en la mayor parte de construcciones de Carmona 9-11-1518 1°52' W 37° 14'

N 165 VIII-IX Vera (Almería) En Vera, de 200 casas cayeron todas y muchas totalmente 22-9-1522 2°40' W 36° 58'

N 1000 VIII-IX (6,5) Mar de Alborán Caida de la mayor parte de las casas de Almería y Ugijar (Granada) 30-9-1531 2°44' W 37_N° 32' 400 VIII-IX Baza (Granada) En Baza, el 61% de sus casas se arruinaron totalmente 19-6-1644 0°25' W 38_N° 48' 22 VIII Muro de Alcoy (Alicante) En Muro de Alcoy cayeron muchas casas

31-12-1658 2°28' W 36° 50'

N VIII Almería Graves destrozos en Almería 9-10-1680 4°36' W 36° 48'

N 70 VIII-IX (6,8) Alhaurín el Grande (Málaga) En Málaga, un 20% de casas destruidas, un 30%inhabitables. 23-3-1748 0°38' W 39°2' N 38 IX (6,2) Estubeny (Valencia) Montesa, Sellent y Estubeny completamente destruidas

1-11-1755 10°0' W 36_N° 30' 15.000 X (8,5) SW. Cabo San Vicente Produjo un tsunami de casi 15 m de altura. Afecto a Europa occidental y norte de África. 13-1-1804 3°35' W 36°5' N 2 VII-VIII (6,7) Mar de Alborán Daños graves en Motril

25-8-1804 2°50' W 36° 46'

N 407 VIII-IX (6,4) Dalias (Almería) Destrucción de la mayoría de edificios en Dalias, Berja y Roquetas 27-10-1806 3°44' W 37_N° 14' 13 VIII (5,3) Pinos Puente (Granada) De 1.322 casas en Pinos Puente y Santa Fé, 94 arruinadas y 1.110 quebrantadas 21-3-1829 0°41' W 38°5' N 389 IX-X (6,6) Torrevieja (Alicante) Torrevieja y Guardamar hubieron de ser reedificadas

25-12-1884 3°59' W 37°0' N 839 IX-X (6,5) Arenas del Rey (Granada) 4.400 edificos destruidos y 13.000 dañados 29-3-1954 3°36' W 37°0' N V 7,0 Dúrcal (Granada) Profundidad 650 km.

19-4-1956 3°41' W 37° 11'

N 11 VIII 4,7 Albolote (Granada) En Albolote, 41% de casas con grietas, 35% inhabitables, 6% ruinosas y 1% destruidas 28-2-1969 10°49' W 35° 59'

(26)

(27)

Tipos de ondas sísmicas:

P o primarias, se transmiten longitudinalmente, tienen mayor velocidad y se transmiten tanto por sólidos como por líquidos

S o secundarias se transmiten transversalmente, son más lentas y se transmiten a través de son más lentas y se transmiten a través de materiales sólidos pero no por los líquidos

(28)

P

S

(29)

(30)

Una discontinuidad es un cambio brusco en

(31)

(32)

(33)

CAPAS INTERNAS DE LA

TIERRA

La Tierra se estructura en una serie de capas más o menos concéntricas

Existen dos modelos que explican la estructura de la Tierra

estructura de la Tierra

(34)

MODELO DINÁMICO

MODELO

GEOQUÍMICO

ESTRUCTURA INTERNA DE LA TIERRA

(35)

MODELO GEOQUÍMICO

Basado en la composición de los materiales que divide a la Tierra en tres capas composicionales (separadas por discontinuidades):

CORTEZA: CORTEZA:

Continental (entre 35 y 80 km de espesor) formada por todo tipo de rocas (magmáticas, metamórficas y sedimentarias)

(36)

MANTO: Formado por rocas densas ricas en hierro y magnesio del tipo de las peridotitas. Dividido en manto superior e inferior

(37)

MODELO DINÁMICO

Basado en el estado físico y el grado de rigidez de los materiales, así como en su comportamiento dinámico.

LITOSFERA: (espesor entre 80 y 120 km) Formada por la corteza y un poco del manto Formada por la corteza y un poco del manto superior rígida y fría

(38)

MESOSFERA: Formada por parte del manto superior y el manto inferior, rígida con rocas sometidas a presiones muy altas que compensan las altas temperaturas

NIVEL D: Es el límite entre el manto y el núcleo, en estado fundido con una gran actividad

en estado fundido con una gran actividad

(39)

DE LA DERIVA CONTINENTAL

A LA TECTÓNICA DE PLACAS

En el s. XIX existía una controversia científica entre dos tipos de pensamientos científicos a cerca del origen de las montañas

montañas

Los FIJISTAS proponían que las montañas

(40)

(41)

Los MOVILISTAS proponían que las montañas surgían por movimientos horizontales de la corteza

Hoy en día las hipótesis fijistas han sido rechazadas

rechazadas

La principal teoría movilista fue:

(42)

(43)

(44)

(45)

A pesar de las pruebas aportadas Wegener no podía explicar la causa del movimiento de los continentes. Por eso su teoría no fue aceptada

(46)

EL FONDO OCEÁNICO

(47)

(48)

(49)

La corteza terrestre es la capa más externa de la Tierra según el modelo geoquímico, se encuentra en estado sólido y tiene una composición heterogénea: presenta una gran variedad de rocas

variedad de rocas

Hay dos tipos de corteza:

(50)

CORTEZA OCEÁNICA

Situada bajo los océanos

Más delgada que la continental (10-15 km de espesor)

Más densa que la continental Más densa que la continental

Más joven que la continental, además los materiales más jóvenes se sitúan en el centro

(51)

Estructura vertical

(52)

(53)

(54)

DORSALES

Son cadenas montañosas submarinas,

rectilíneas, con muchas fracturas y un valle central o rift; que presentan actividad

(55)

Valle de Rift

Fallas transformantes

(56)

(57)

(58)

(59)

(60)

(61)

FOSAS ABISALES

Son depresiones submarinas alargadas

situadas en el borde de los continentes o en arcos insulares

(62)

ZONAS ABISALES

(63)

BORDES CONTINENTALES

Pueden ser de dos tipos

De tipo Atlántico: sin actividad sísmica ni volcánica importante, con plataforma continental y talud

talud

(64)

(65)

(66)

(67)

CORTEZA CONTINENTAL

Esta emergida

Es más ancha que la oceánica (unos 80 km de media de espesor)

Es menos densa que la oceánica

Es más antigua que la oceánica y los Es más antigua que la oceánica y los materiales más jóvenes se sitúan en los márgenes continentales

(68)

MARÍA PILAR GARCÍA MADRUGA 68 ESTRUCTURA VERTICAL

(69)

Modelo teórico de la corteza continental 1950

(70)

MARÍA PILAR GARCÍA MADRUGA 70 ESTRUCTURA HORIZONTAL

La superficie continental es muy irregular pero se pueden distinguir varios tipos de formaciones:

CRATONES o escudos que son las zonas más

antiguas, con rocas muy erosionadas y con poco relieve

CUENCAS SEDIMENTARIAS CONTINENTALES, CUENCAS SEDIMENTARIAS CONTINENTALES,

a veces las plataformas de los cratones se rellenan de sedimentos

ORÓGENOS o cordilleras, zonas plegadas

recientemente que se sitúan en los bordes de los cratones

BORDES CONTINENTALES con plataforma

(71)

(72)

DISTRIBUCIÓN DE TERREMOTOS

Y VOLCANES

(73)

(74)

(75)

LAS PLACAS LITOSFÉRICAS

La litosfera se encuentra fragmentada, dichos fragmentos se llaman PLACAS

LITOSFÉRICAS y se desplazan sobre la

(76)

TIPOS DE PLACAS Y SU

DISTRIBUCIÓN ACTUAL

Pueden clasificarse según su tamaño en grandes placas y microplacas

O se pueden clasificar según el tipo de litosfera que las forme:

PLACAS OCEÁNICAS (formadas por litosfera

oceánica)

PLACAS CONTINENTALES (formadas por litosfera

continental)

PLACAS MIXTAS (formadas por litosfera oceánica y

(77)

(78)

(79)

Entre las distintas placas se dan tres tipos de movimientos relativos:

De acercamiento De separación

(80)

Características de los límites de las

placas litosféricas: vulcanismo, sismicidad y cordilleras recientes.

(81)

LA EXTENSIÓN DEL FONDO

OCEÁNICO

Además de la Teoría de la Deriva Continental de Wegener, a mediados del siglo XX se propuso otra teoría que trataba de explicar la distribución simétrica de los materiales magmáticos (en cuanto a edad y en cuanto a su paleomagnetismo) que se produce a ambos lados de su paleomagnetismo) que se produce a ambos lados de una dorsal

(82)

(83)

Ilustración del origen de las anomalías paleomagnéticas del fondo oceánico.

(84)

DERIVA CONTINENTAL Y

TECTÓNICA DE PLACAS

Si el fondo oceánico se extiende continuamente desde las dorsales ¿la superficie terrestre es cada vez más grande?

La respuesta es no, el fondo oceánico se La respuesta es no, el fondo oceánico se destruye en las fosas oceánicas mediante un

proceso denominado SUBDUCCIÓN ; la litosfera

oceánica se doble y se hunde hacia la

(85)

(86)

MARÍA PILAR GARCÍA MADRUGA 86 En los años 60 y 70 del siglo XX se elaboró

la teoría que actualmente explica el origen de las montañas y la gran mayoría de los procesos geológicos internos. Se denomina procesos geológicos internos. Se denomina

(87)

Esta teoría considera que:

La litosfera terrestre se encuentra fragmentada en placas litosféricas, en cuyos límites se concentra la mayor actividad geológica interna del planeta

Las placas se sitúan por encima de astenosfera (una capa más plástica) “flotando” y en continuo movimiento

La litosfera oceánica se crea constantemente en las dorsales y se destruye en las zonas de subducción de las fosas, causando los movimientos relativos de las placas

(88)

(89)

LOS LÍMITES ENTRE LAS

PLACAS

Las zonas con mayor actividad geológica del planeta (actividad sísmica, volcánica y

formación de cordilleras) son las zonas de borde de placas

borde de placas

Tipos de bordes de p placa:

(90)

BORDES DIVERGENTES O CONSTRUCTIVOS

Son las zonas de separación de placas y de formación de nueva litosfera oceánica

(91)

CONVERGENTES O DESTRUCTIVOS

Son las zonas de acercamiento de placas y de destrucción de la litosfera oceánica

Hay dos tipos

(92)

Zonas de Subducción en las que la litosfera

(93)

Zonas de Obdución en las que colisiona

(94)

CONSERVADORES O PASIVOS

Son zonas de desplazamiento lateral de placas, en las que no se crea ni se destruye litosfera

(95)

(96)

Tipos de márgenes entre placas litosféricas.

http://www.bioygeo.info/Animaciones/PlateMotion.swf

Fallas transformantes.

http://www.bioygeo.info/Animaciones/TransformFaultsV2.swf

Margen convergente: formación del Himalaya. Margen convergente: formación del Himalaya.

(97)

EL CICLO DE WILSON

(98)

MARÍA PILAR GARCÍA MADRUGA 98 Para explicar estos movimientos Wilson

(99)

El ciclo de Wilson consta de varias fases:

(100)

(101)

(102)

(103)

Fragmentación continental (rifting) y formación de una dorsal oceánica.

(104)

(105)

(106)

(107)

(108)

(109)

(110)

(111)

(112)

(113)

(114)

(115)

Esta animación tiene tres partes: una animación del desplazamiento de los continentes desde hace 200 millones de años hasta dentro de 50, un mapa de la disposición actual de las placas y sus movimientos relativos y un perfil de la Tierra que muestra los principales tipos de márgenes.

http://www.bioygeo.info/Animaciones/Pangaea.swf

Animación del desplazamiento de los

continentes desde hace 600 millones de años hasta la actualidad y posible distribución dentro de 50 millones de años.

(116)

EL MOTOR DE LAS PLACAS

(117)

(118)

Modelo actual de convección en el manto que muestra el "tirón" producido por la subducción, el ascenso difuso de materiales calientes y la formación de penachos térmicos que ascienden desde la base del manto
