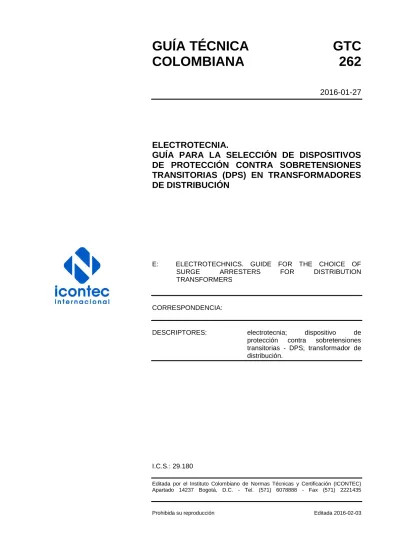

GUÍA TÉCNICA
GTC
COLOMBIANA
262
2016-01-27
ELECTROTECNIA.
GUÍA PARA LA SELECCIÓN DE DISPOSITIVOS
DE PROTECCIÓN CONTRA SOBRETENSIONES
TRANSITORIAS (DPS) EN TRANSFORMADORES
DE DISTRIBUCIÓN
E: ELECTROTECHNICS. GUIDE FOR THE CHOICE OF
SURGE ARRESTERS FOR DISTRIBUTION
TRANSFORMERS
CORRESPONDENCIA:
DESCRIPTORES: electrotecnia; dispositivo de
protección contra sobretensiones transitorias - DPS; transformador de distribución.
I.C.S.: 29.180
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 1595 de 2015.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La GTC 262 fue ratificada por el Consejo Directivo de 2016-01-27.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 130 Transformadores eléctricos.
ABC TRANSFORMADORES E INGENIERÍA ELECTROMECÁNICA
ACIEM
ALKAY TRANSFORMADORES ARM TRANSFORMADORES S.A.S. ASEA BROWN BOVERI LTDA. -ABB- AWA INGENIERÍA LTDA.
CCEE
CENS S.A. E.S.P.
CENTRAL HIDROELÉCTRICA DE CALDAS S.A. E.S.P. -CHEC-
CENTRO DE INVESTIGACIÓN Y DESARROLLO TECNOLÓGICO DEL SECTOR ELÉCTRICO COLOMBIANO -CIDET-
CODENSA S.A. E.S.P.
COMERCIAL LEOSAN S.A.S.
COMPAÑÍA ENERGÉTICA DE OCCIDENTE ECOPETROL S.A.
EDEQ S.A. EIS LTDA.
ELECTRICARIBE S.A. E.S.P.
ELECTROBOBINADOS DEL LLANO LTDA. ELECTROPORCELANA GAMMA S.A. - CORONA
EMCALI E.S.P. EPM S.A. E.S.P.
EPSA S.A. E.S.P. ESSA S.A. E.S.P.
FRANA INTERNATIONAL S.A.S. F Y R INGENIEROS LTDA. GRUPO ALÚMINA H-J INTERNATIONAL INDUSTRIA DE TRANSFORMADORES AMÉRICA LTDA. INDUSTRIAS ELECTROMECÁNICAS MAGNETRÓN S.A. INDUSTRIAS EXPLORER INDUSTRIAS HERNOL S.A.
INGENIERÍA DE MAQUINAS ELÉCTRICAS -IME-
LEGRAND COLOMBIA S.A. MARTROM S.A.S.
NACIONAL DE TRANSFORMADORES TESLA S.A.
PARADOXE CORPORATION PINTUCO S.A. -GRUPO ORBIS- PROLEC GE
RYMEL S.A.S.
SERINCA INGENIERÍA S.A.S. SIEMENS S.A.
SIKA COLOMBIA S.A. SIMELCA S.A.S.
SOLUCIONES ELÉCTRICAS -EL SALVADOR- TRACOL S.A. TRANSEQUIPOS S.A. TRANSFORMADORES CDM LTDA. TRANSFORMADORES GVR S.A.S. TRANSFORMADORES SUNTEC S.A.S. UNIVERSIDAD DE LA COSTA
UNIVERSIDAD DEL NORTE
UNIVERSIDAD DEL VALLE
UNIVERSIDAD INDUSTRIAL DE SANTANDER
UNIVERSIDAD TECNOLÓGICA DE PEREIRA
VELPA SOLUCIONES INTEGRALES S.A. WEST QUÍMICA
WICOR
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
A.C.I. PROYECTOS S.A.S.
BOMBEROS DE PUERTOTEJADA BUREAU VERITAS COLOMBIA LTDA. C&CO SERVICES S.A.S.
CADELI DE COLOMBIA LTDA.
EMPRESA DE ENERGÍA DE CUNDINAMARCA S.A. E.S.P. -EEC-
ESCOBAR Y MARTINEZ S.A. -E&M- EXTRUSIONES S.A.
ISA S.A.
ISAGEN S.A. E.S.P. LG SERVIS LTDA. MAYRA & CIA S.A.S. NYNAS
TRANSFORMADORES DEL CARIBE Y REPRESENTACIONES S.A.
UNIVERSIDAD DE LOS ANDES UNIVERSIDAD NACIONAL
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
GUÍA TÉCNICA COLOMBIANA
GTC 262
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. DEFINICIONES ... 1 4. CONDICIONES GENERALES ... 24.1 PROCEDIMIENTO DE SELECCIÓN PASO A PASO ... 3
4.2 DISTANCIA DE SEPARACIÓN ... 6
4.3 CORRECCIÓN DE LAS DISTANCIAS EXTERNAS EN AIRE ... 7
ANEXO A (Informativo) EJEMPLOS DE SELECCIÓN ... 8
BIBLIOGRAFÍA ... 18
TABLAS Tabla 1. Distancias de referencia ... 7
GUÍA TÉCNICA COLOMBIANA
GTC 262
RESUMEN
1 de 18 ELECTROTECNIA.
GUÍA PARA LA SELECCIÓN DE DISPOSITIVOS
DE PROTECCIÓN CONTRA SOBRETENSIONES TRANSITORIAS (DPS) EN TRANSFORMADORES DE DISTRIBUCIÓN
1. OBJETO
Esta guía establece las recomendaciones generales básicas para la selección y aplicación de DPS que serán utilizados para la protección de transformadores de distribución con tensiones de serie menor o igual a 72,5 kV. Esta guía incluye los DPS de baja tensión < 1 kV cuando formen parte integral del transformador.
Este documento no cubre recomendaciones mecánicas para la selección del DPS.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 1058, Transformadores de distribución sumergidos en liquido refrigerante con refrigeración natural. Requisitos de funcionamiento en condiciones de altitud y temperatura diferentes a las normalizadas.
ANSI/IEEE C62.11-2012. IEEE, Standard for Metal-Oxide Surge Arresters for Alternating-Current Power Circuits (> 1 kV).
ANSI/IEEE C62.92-1987, IEEE, Guide for the Application of Neutral Grounding in Electrical Utility Systems, Part 1: Introduction.
IEC 60099-4, Metal Oxide Surge Arresters Without Gaps for a.c. Systems.
3. DEFINICIONES
Para todos los efectos de la presente guía se tendrán en cuenta las definiciones generales que aparecen a continuación. Cuando un término no aparezca, se recomienda consultar las normas IEC serie 50 ó IEEE 100.
3.1 Coeficiente de puesta a tierra, e. El más alto valor de la relación entre la máxima tensión fase-tierra con cortocircuito en el sitio considerado de la red (Ve) y la tensión fase-fase sin cortocircuito (Vb) (véase la norma ANSI C62.92).
GUÍA TÉCNICA COLOMBIANA
GTC 262
RESUMEN
2
3.2 Máxima tensión continua de operación, MCOV (Maximun Continuous Operating Voltage MCOV). Valor eficaz máximo permitido de tensión a frecuencia industrial que podría ser aplicado continuamente entre los terminales del DPS.
3.3 Corriente continua de un DPS. Corriente que fluye a través del DPS cuando está energizado con la máxima tensión continúa de operación.
NOTA La corriente continua, la cual consta de una componente resistiva y una capacitiva, puede variar con la temperatura y por los efectos de las capacitancias. Para propósitos de comparación, la corriente continua se expresa en valor eficaz o valor pico.
3.4 Corriente de referencia. Valor pico de la componente resistiva de una corriente alterna usada para determinar la tensión de referencia del DPS.
3.5 Margen de protección. Diferencia entre la rigidez dieléctrica del aislamiento del equipo y el nivel de protección del DPS.
3.6 DPS de ciclo pesado. Un DPS usado para proteger los sistemas de distribución expuestos a severas corrientes de descarga atmosféricas.
3.7 DPS de ciclo ligero. Un DPS usado para proteger los sistemas de distribución subterráneos donde la mayor parte de la corriente de choque de la descarga atmosférica es descargada por un DPS localizado en la derivación aéreo-subterráneo.
3.8 DPS de ciclo normal. Un DPS generalmente usado para proteger sistemas de distribución aéreos expuestos a corrientes normales de descarga atmosférica.
3.9 DPS de ciclo de transición (Riser Pole). Un DPS usado para montaje en poste para proteger los sistemas de distribución subterráneos, cables y equipos.
3.10 Sobretensión temporal, TOV (Temporal Over Voltage TOV). Una sobretensión oscilatoria asociada a conmutación o fallas (por ejemplo, rechazo de la carga, fallas monofásicas) y/o no linealidades (efectos de ferroresonancia, armónicos) de duración relativamente larga que no son amortiguadas o ligeramente amortiguadas.
…
BIBLIOGRAFÍA
ANSI/IEEE C62.22-2009 IEEE, Guide for the Application of Metal-Oxide Surge Arresters for Alternating-Current Systems.
IEC 60099 5-2013, Surge Arresters Selection and Application Recommendation.
NTC 4552-1, Protección contra descargas eléctricas atmosféricas (rayos). Parte 1: Principios generales.
