ESTACIONAMIENTO

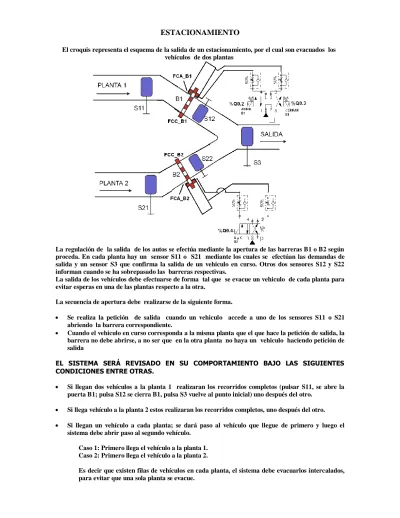

El croquis representa el esquema de la salida de un estacionamiento, por el cual son evacuados los vehículos de dos plantas
La regulación de la salida de los autos se efectúa mediante la apertura de las barreras B1 o B2 según proceda. En cada planta hay un sensor S11 o S21 mediante los cuales se efectúan las demandas de salida y un sensor S3 que confirma la salida de un vehiculo en curso. Otros dos sensores S12 y S22 informan cuando se ha sobrepasado las barreras respectivas.
La salida de los vehículos debe efectuarse de forma tal que se evacue un vehiculo de cada planta para evitar esperas en una de las plantas respecto a la otra.
La secuencia de apertura debe realizarse de la siguiente forma.
Se realiza la petición de salida cuando un vehiculo accede a uno de los sensores S11 o S21 abriendo la barrera correspondiente.
Cuando el vehiculo en curso corresponda a la misma planta que el que hace la petición de salida, la barrera no debe abrirse, a no ser que en la otra planta no haya un vehiculo haciendo petición de salida
EL SISTEMA SERÁ REVISADO EN SU COMPORTAMIENTO BAJO LAS SIGUIENTES CONDICIONES ENTRE OTRAS.
Si llegan dos vehículos a la planta 1 realizaran los recorridos completos (pulsar S11, se abre la puerta B1; pulsa S12 se cierra B1, pulsa S3 vuelve al punto inicial) uno después del otro.
Si llega vehículo a la planta 2 estos realizaran los recorridos completos, uno después del otro.
Si llegan un vehículo a cada planta; se dará paso al vehículo que llegue de primero y luego el sistema debe abrir paso al segundo vehículo.
Caso 1: Primero llega el vehículo a la planta 1.
Caso 2: Primero llega el vehículo a la planta 2.
Es decir que existen filas de vehículos en cada planta, el sistema debe evacuarlos intercalados, para evitar que una sola planta se evacue.
COM1
%I0.0
%Q0.2
%Q0.3
Abrir B1
Cerrar B1
A1 A2
A1 A2
3 4
%Q0.4
A Y C B2
A1 A2
%I0.1 3 4
Fab_B2 Fcc_B1
3
4
S21 Fcc_B2 4 3
1 4
S3 S22 1 4
1 4
%I0.3
%I0.6
%I0.7
%I0.8
%Q0.6
COM2
COM3
%Q0.7 Fab_B1
S12
1 4
%I0.5 S11
1 4
%I0.4
%I0.2
Mientras este un vehículo este en recorrido no puede ingresar ningún otro (evitar accidentes).
Es decir, que el vehículo que ingrese a un recorrido debe hacerlo completo hasta la salida para evitar que otro lo haga. No debe abrirse ninguna barrera mientras este un vehiculo en proceso de salida.
Caso 1: Vehículo de planta 1 en el recorrido y llega uno a planta 2.
Caso 2: Vehículo de planta 2 en el recorrido y llega uno a planta 1.
Nota : ADICIONAR CONDICIONES DE LA GUIA GEMMA
ADAPTAR EL PROYECTO A LOS LINEAMIENTOS TECNOLÓGICOS GENERALES PARA LA
IMPLEMENTACIÓN DE LO PROYECTOS DE GRADO RELATIVOS A LA LINEA DE AUTOMATIZACIÓN MAYO DE 2009
ENTRADAS Módulo Base
SALIDAS Módulo Base
