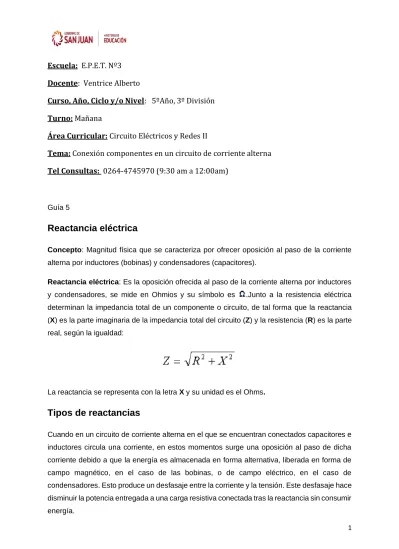

1 Escuela: E.P.E.T. Nº3
Docente: Ventrice Alberto
Curso, Año, Ciclo y/o Nivel: 5ºAño, 3º División Turno: Mañana
Área Curricular: Circuito Eléctricos y Redes II
Tema: Conexión componentes en un circuito de corriente alterna Tel Consultas: 0264-4745970 (9:30 am a 12:00am)
Guía 5
Reactancia eléctrica
Concepto: Magnitud física que se caracteriza por ofrecer oposición al paso de la corriente alterna por inductores (bobinas) y condensadores (capacitores).
Reactancia eléctrica: Es la oposición ofrecida al paso de la corriente alterna por inductores y condensadores, se mide en Ohmios y su símbolo es .Junto a la resistencia eléctrica determinan la impedancia total de un componente o circuito, de tal forma que la reactancia (X) es la parte imaginaria de la impedancia total del circuito (Z) y la resistencia (R) es la parte real, según la igualdad:
La reactancia se representa con la letra X y su unidad es el Ohms.
Tipos de reactancias
Cuando en un circuito de corriente alterna en el que se encuentran conectados capacitores e inductores circula una corriente, en estos momentos surge una oposición al paso de dicha corriente debido a que la energía es almacenada en forma alternativa, liberada en forma de campo magnético, en el caso de las bobinas, o de campo eléctrico, en el caso de condensadores. Esto produce un desfasaje entre la corriente y la tensión. Este desfasaje hace disminuir la potencia entregada a una carga resistiva conectada tras la reactancia sin consumir energía.
2 Si se analiza el comportamiento de la corriente y la tensión de forma vectorial en circuitos puramente inductivos y capacitivos, se aprecia que los vectores surgen en sentido opuesto sobre el eje imaginario. Dando como resultado que:
X= XL-XC Donde X= Reactancia total del circuito XL= Reactancia inductiva XC= Reactancia capacitiva
Según el valor que tome la reactancia X, podemos decir que el circuito se comporta como inductivo, capacitivo o resistivo.
Cuando X es mayor que cero, el circuito es inductivo.
Cuando X es menor que cero, el circuito es capacitivo.
Cuando X es igual a cero, el circuito es resistivo.
Las bobinas y condensadores reales presentan una resistencia asociada, que en el caso de las bobinas se considera en serie con el elemento, y en el caso de los condensadores en paralelo.
Reactancia Capacitiva
3 Definición: La reactancia capacitiva (XC) es la propiedad que tiene un capacitor para producir la corriente en un circuito de corriente alterna.
Al introducir un capacitor en un circuito de corriente alterna, las placas se cargan y la corriente eléctrica disminuye a cero por lo tanto, el capacitor se comporta como una resistencia aparente. Pero en virtud de que está conectado a una fem alterna se observa que a medida que la frecuencia de la corriente aumenta, el efecto de la resistencia del capacitor disminuye.
Como un capacitor se diferencia de una resistencia pura por su capacidad de almacenar cargas, el efecto que produce de reducir la corriente se le da el nombre de reactancia capacitiva (XC). El valor de esta capacidad en un capacitor varia de manera inversamente proporcional a la frecuencia de la corriente alterna.
Su expresión matematica es:
Actividades
4 1 ¿Qué quiere decir que la tensión y la corriente estén en fase?
2 ¿Al introducir una resistencia a circuito de corriente alterna, que pasa con la tensión y la corriente? 3¿Al introducir un condensador a un circuito de C.A., la corriente adelanta o atrasa respecto a la tensión?
4 ¿Cuánto es ese desfasaje?
5 ¿Qué es la reactancia capacitiva (Xc)?
6 ¿Qué ocurre con la reactancia capacitiva Xc del circuito cuando aumenta la capacidad C del condensador?
7 ¿Cuál es la ecuación de impedancia total (Z) en un circuito de corriente alterna?
8 ¿Cuál es la ecuación de reactancia total en un circuito de corriente alterna?
