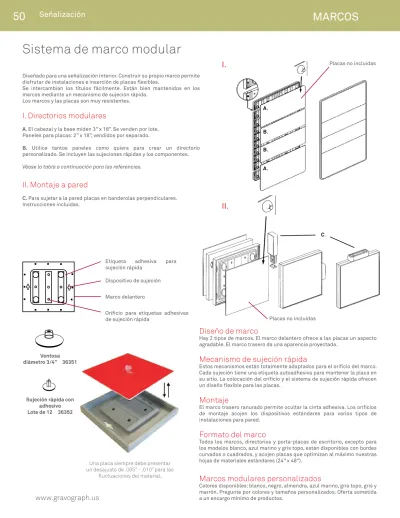

Sistema de marco modular

(1)

50 Señalización

_MARCOS

Sistema de marco modular

Diseñado para una señalización interior. Construir su propio marco permite disfrutar de instalaciones e inserción de placas flexibles.

Se intercambian los títulos fácilmente. Están bien mantenidos en los marcos mediante un mecanismo de sujeción rápida.

Los marcos y las placas son muy resistentes.

I. Directorios modulares

A. El cabezal y la base miden 3” x 18”. Se venden por lote. Paneles para placas: 2” x 18”, vendidos por separado.

B. Utilice tantos paneles como quiera para crear un directorio personalizado. Se incluyen las sujeciones rápidas y los componentes.

Véase la tabla a continuación para las referencias.

II. Montaje a pared

C. Para sujetar a la pared placas en banderolas perpendiculares. Instrucciones incluidas.

Etiqueta adhesiva para sujeción rápida

Dispositivo de sujeción Marco delantero

Orificio para etiquetas adhesivas de sujeción rápida

Ventosa diámetro 3/4” 36351

Sujeción rápida con adhesivo Lote de 12 36352

Una placa siempre debe presentar un desajuste de .005” - .010” para las

fluctuaciones del material.

Diseño de marco

Hay 2 tipos de marcos. El marco delantero ofrece a las placas un aspecto agradable. El marco trasero da una aparencia proyectada.

Mecanismo de sujeción rápida

Estos mecanismos están totalmente adaptados para el orificio del marco. Cada sujeción tiene una etiqueta autoadhesiva para mantener la placa en su sitio. La colocación del orificio y el sistema de sujeción rápida ofrecen un diseño flexible para las placas.

Montaje

El marco trasero ranurado permite ocultar la cinta adhesiva. Los orificios de montaje acojen los dispositivos estándares para varios tipos de instalaciones para pared.

Formato del marco

Todos los marcos, directorios y porta-placas de escritorio, excepto para los modelos blanco, azul marino y gris topo, están disponibles con bordes curvados o cuadrados, y acojen placas que optimizan al máximo nuestras hojas de materiales estándares (24” x 48”).

Marcos modulares personalizados

Colores disponibles: blanco, negro, almendra, azul marino, gris topo, gris y marrón. Pregunte por colores y tamaños personalizados. Oferta sometida Placas no incluidas Placas no incluidas

I.

II.

A. B. B. A. C.

(2)

51 Señalización

MARCOS

Sistema modular para marcos de aluminio

Los marcos de aluminio incorporan “la tecnología del marco” para una flexibilidad increíble y formatos personalizados. Almacenamos distintas longitudes precortadas para un montaje rápido.

Están disponibles tamaños personalizados sin cargo adicional. Ideal para una señalización de interior o exterior. Disponible con 2 bordes distintos y 3 colores. Las extrusiones se venden por dos, con un dispositivo de sujeción del borde. Se necesitan 2 pares para un marco completo. Este método de construcción único permite ofrecer una combinación infinita de formatos, con existencias mínimas. Los 17 tamaños disponibles permiten crear más de 150 marcos con dimensiones distintas.

Por ejemplo, si quiere un marco de 4” x 10” , sólo tiene que ordenar la referencia 34717 (4” par de series 100 color plata) y la referencia 34723 (10” par de series 100 color plata). Recibirá todo lo que necesita para elaborar un marco color plata con formato 4” x 10”. Con sólo $1 por marco, ensamblamos el marco para usted.

2 estilos de bordes

SERIES 100

Presenta un borde fino con la placa incorporada al marco. CARACTERISTICAS

. Tamaño personalizado . Ligero y duradero

. Marcos pueden acojer soportes variados; aluminio, plásticos, etc...

SERIES 200

El radio del borde es de 3/16”. Encaja con los marcos de estireno de alta resistencia y con el marco delantero que oculta los bordes de la placa. . las placas se intercambian fácilmente y son modulares

. montaje invisible

. instalación fácil con tornillos, cinta o Velcro

. se quita la placa con mucha facilidad para el mantenimiento de un edificio, por ejemplo cuando se pinta las paredes

SOPORTES

Se utilizan con signos más anchos y con placas modulares. Son disponibles en los formatos de los marcos.

SUJECIÓN RÁPIDA

Cada dispositivo lleva una etiqueta autoadhesiva para sujetar sólidamente la placa sin el marco y proporcionar una señalización muy resistente. Permiten insertar con mucha facilidad las placas, quitarlas y volver a posicionarlas.

MONTAJE

La parte trasera del marco está diseñada para ocultar la cinta adhesiva. Se pueden agregar orificios de montaje para alojar componentes estándares para varios tipos de instalaciones.

Utilice los sistemas de las series 100 para “un marco invisible”. Corte material para introducir en el marco - cuando una forma resulta más amplia que la pieza, para ocultar los bordes del marco. Utilice una sujeción rápida para una pieza rellena para manternerla en el marco.

Panel de relleno

Marco de

aluminio series 100

Perfil del

pictograma

(3)

52 Señalización

Referencias

2 x 4 1 59_/ 64 x 3 59/64 34947 35017 35381 35120 35188 35000 35364 35103 35171 2 x 6 1 59_/ 64 x 5 59/64 34948 35018 35382 35121 35189 35001 35365 35104 35172 2 x 8 1 59_/ 64 x 7 59/64 34949 35019 35383 35122 35190 29675 29683 35002 35366 35105 35173 2 x 10 para escritorio 1 59_/ 64 x 9 59/64 34965 35035 35399 35139 35206 2 x 10 1 59_/ 64 x 9 59/64 34950 35020 35384 35123 35191 35322 35481 35003 35367 35106 35174 2 x 12 1 59_/ 64 x 11 59/64 34952 35022 35386 35125 35193 3 x 10 2 59_/ 64 x 9 59/64 34953 35023 35387 35126 35194 35007 35371 35110 35178 4 x 4 3 59_/ 64 x 3 59/64 34951 35021 35385 35124 35192 29671 29679 35004 35368 35107 35175 4 x 8 3 59_/ 64 x 7 59/64 34954 35024 35388 35127 35195 29672 29680 35008 35372 35111 35179 4 x 10 3 59_/ 64 x 9 59/64 34956 35026 35390 35129 35197 35010 35374 35113 35181 6 x 6 5 59_/ 64 x 5 59/64 34955 35025 35389 35128 35196 29676 29684 35009 35373 35112 35180 6 x 8 5 59_/ 64 x 7 59/64 34958 35028 35392 35131 35199 29677 29685 35012 35376 35115 35183 6 x 10 5 59_/ 64 x 9 59/64 34959 35029 35393 35132 35200 8 x 8 7 59_/ 64 x 7 59/64 34960 35030 35394 35133 35201 29678 29686 35013 35377 35116 35184 8 1_/ 2 x 11 8 59/64 x 10 59/64 34966 35036 35400 35140 35207 6 x 12 5 59_/ 64 x 11 59/64 34961 35031 35395 35134 35202 35014 35378 35117 35185 10 x 10 9 59_/ 64 x 9 59/64 34946 35016 35380 35119 35187 29673 29681 34999 35363 35102 35170 12 x 12 11 59_/ 64 x 11 59/64 34957 35027 35391 35130 35198 29674 29682 35011 35375 35114 35182

Tamaño Inserto (no _incluido) Referencia para borde cuadrado Referencia para borde curvado Modulaciones

Blanco Negro Almendra Gris Marrón Negro Almendra Gris Marrón

3" x 18" 2 59_/

64 x 17 59/64 34963 35033 35397 35136 35204 35005 35369 35108 35176

A - Título e inserto de base (superior e inferior) 2" x 18" 2 x 17 59_/

64 34943 34997 35361 35100 35168 34997 35361 35100 35168

B - Paneles de medio inserto

3" 34962 35032 35396 35135 35203 35032 35396 35135 35203 C - Montaje a pared

Cada marco modular está vendido con 4 sujeciones rápidas.

*lente transparente para un marco 8 1/2” x 11” : 34819 (no incluido).

Ventosa - diámetro 3/4” - 36351 | Sujeción rápida con adhesivo - Lote de 12 - 36352

Entregamos generalmente los artículos disponibles con un plazo de 4 semanas. Los encargos especiales tienen un plazo de 4-6 semanas. Se recomienda utilizar insertos de 1/16"; tamaño de los bordes curvados: 1/2".

2 x 4 1 59/64 x 3 59/64 34947 35017 35381 35120 35188 35000 35364 35103 35171 2 x 6 1 59/64 x 5 59/64 34948 35018 35382 35121 35189 35001 35365 35104 35172 2 x 8 1 59/64 x 7 59/64 34949 35019 35383 35122 35190 29675 29683 35002 35366 35105 35173 2 x 10 1 59/64 x 9 59/64 34965 35035 35399 35139 35206 Desk Bar 2 x 10 1 59/64 x 9 59/64 34950 35020 35384 35123 35191 35322 35481 35003 35367 35106 35174 2 x 12 1 59/64 x 11 59/64 34952 35022 35386 35125 35193 3 x 10 2 59/64 x 9 59/64 34953 35023 35387 35126 35194 35007 35371 35110 35178 4 x 4 3 59/64 x 3 59/64 34951 35021 35385 35124 35192 29671 29679 35004 35368 35107 35175 4 x 8 3 59/64 x 7 59/64 34954 35024 35388 35127 35195 29672 29680 35008 35372 35111 35179 4 x 10 3 59/64 x 9 59/64 34956 35026 35390 35129 35197 35010 35374 35113 35181 6 x 6 5 59/64 x 5 59/64 34955 35025 35389 35128 35196 29676 29684 35009 35373 35112 35180 6 x 8 5 59/64 x 7 59/64 34958 35028 35392 35131 35199 29677 29685 35012 35376 35115 35183 6 x 10 5 59/64 x 9 59/64 34959 35029 35393 35132 35200 8 x 8 7 59/64 x 7 59/64 34960 35030 35394 35133 35201 29678 29686 35013 35377 35116 35184 8 1/2 x 11 8 59/64 x 10 59/64 34966 35036 35400 35140 35207 6 x 12 5 59/64 x 11 59/64 34961 35031 35395 35134 35202 35014 35378 35117 35185 10 x 10 9 59/64 x 9 59/64 34946 35016 35380 35119 35187 29673 29681 34999 35363 35102 35170 12 x 12 11 59/64 x 11 59/64 34957 35027 35391 35130 35198 29674 29682 35011 35375 35114 35182

Square Corner Part Numbers Round Corner Part Numbers White Black Almond Gray Brown Navy Taupe Black Almond Gray Brown

Sizes _{(not included)}Insert

Square Corner Part Numbers Round Corner Part Numbers

Sizes Insert Insert Panels Modulations

(not included) White Black Almond Gray Brown Black Almond Gray Brown

3 x 18 2 59/64 x 17 59/64 34963 35033 35397 35136 35204 35005 35369 35108 35176 2 x 18 2 x 17 59/64 34943 34997 35361 35100 35168 34997 35361 35100 35168 3” 34962 35032 35396 35135 35203 35032 35396 35135 35203 A B C

frAMe SySteM pArt nuMBerS

Each modular frame comes with 4 snap locks.

*Clear lens for 8 1/2” x 11” frame: 34819 (not included). Suction cup - 3/4” diameter - 36351

Snap lock with adhesive - Set of 12 - 36352

A - Header & base insert (top & bottom) B - Middle insert panels C - Ceiling/wall mount Part2-FINAL_NAL_MAT-CAT_01-84_v 1/8/2013 9:44 AM Page 48

(4)

53 Señalización

2 x 4 1 59/64 x 3 59/64 34947 35017 35381 35120 35188 35000 35364 35103 35171 2 x 6 1 59/64 x 5 59/64 34948 35018 35382 35121 35189 35001 35365 35104 35172 2 x 8 1 59/64 x 7 59/64 34949 35019 35383 35122 35190 29675 29683 35002 35366 35105 35173 2 x 10 1 59/64 x 9 59/64 34965 35035 35399 35139 35206 Desk Bar 2 x 10 1 59/64 x 9 59/64 34950 35020 35384 35123 35191 35322 35481 35003 35367 35106 35174 2 x 12 1 59/64 x 11 59/64 34952 35022 35386 35125 35193 3 x 10 2 59/64 x 9 59/64 34953 35023 35387 35126 35194 35007 35371 35110 35178 4 x 4 3 59/64 x 3 59/64 34951 35021 35385 35124 35192 29671 29679 35004 35368 35107 35175 4 x 8 3 59/64 x 7 59/64 34954 35024 35388 35127 35195 29672 29680 35008 35372 35111 35179 4 x 10 3 59/64 x 9 59/64 34956 35026 35390 35129 35197 35010 35374 35113 35181 6 x 6 5 59/64 x 5 59/64 34955 35025 35389 35128 35196 29676 29684 35009 35373 35112 35180 6 x 8 5 59/64 x 7 59/64 34958 35028 35392 35131 35199 29677 29685 35012 35376 35115 35183 6 x 10 5 59/64 x 9 59/64 34959 35029 35393 35132 35200 8 x 8 7 59/64 x 7 59/64 34960 35030 35394 35133 35201 29678 29686 35013 35377 35116 35184 8 1/2 x 11 8 59/64 x 10 59/64 34966 35036 35400 35140 35207 6 x 12 5 59/64 x 11 59/64 34961 35031 35395 35134 35202 35014 35378 35117 35185 10 x 10 9 59/64 x 9 59/64 34946 35016 35380 35119 35187 29673 29681 34999 35363 35102 35170 12 x 12 11 59/64 x 11 59/64 34957 35027 35391 35130 35198 29674 29682 35011 35375 35114 35182

Square Corner Part Numbers Round Corner Part Numbers White Black Almond Gray Brown Navy Taupe Black Almond Gray Brown

Sizes _{(not included)}Insert

Square Corner Part Numbers Round Corner Part Numbers

Sizes Insert Insert Panels Modulations

(not included) White Black Almond Gray Brown Black Almond Gray Brown

3 x 18 2 59/64 x 17 59/64 34963 35033 35397 35136 35204 35005 35369 35108 35176 2 x 18 2 x 17 59/64 34943 34997 35361 35100 35168 34997 35361 35100 35168 3” 34962 35032 35396 35135 35203 35032 35396 35135 35203 A B C

frAMe SySteM pArt nuMBerS

Each modular frame comes with 4 snap locks.

*Clear lens for 8 1/2” x 11” frame: 34819 (not included). Suction cup - 3/4” diameter - 36351

Snap lock with adhesive - Set of 12 - 36352

A - Header & base insert (top & bottom) B - Middle insert panels C - Ceiling/wall mount Part2-FINAL_NAL_MAT-CAT_01-84_v 1/8/2013 9:44 AM Page 48

Cada referencia incluye 2 extrusiones para marco con la longitud indicada y 2 sujeciones para bordes. Sin embargo, se necesitan 2 referencias para un marco completo. Con sólo $1 por marco, lo montamos para usted.

Para marcos modulares de aluminio, ordenar separadamente las sujeciones.

Marcos listos para usar en los formatos más comunes

36353Sujeción con adhesivo (lote de 12) 36351 Ventosa (diámetro 1-3/4” )

TAMAÑO DE INSERTO El tamaño del marco es equivalente a nuestros dispositivos de marco modulares. Así, el tamaño del inserto siempre debe ser de 5/65” inferior al tamaño del marco entregado. Por ejemplo, un marco de 6” x 8” necesitará una placa de 5-59/64”. Una placa siempre debe presentar un desajuste de .005” - .010” para las fluctuaciones del material.

Cada referencia incluye el marco completo fabricado en las dimensiones mencionadas. Recomendamos: insertos de 1/16”; sujeciones opcionales.

Al construir un marco, dejar un espacio de .005 - .010” para la fluctuación del material.

Vista trasera de un marco con fijación

Tamaño del borde

Series 100 Series 200 _Soporte

(sólo plata)

Plata Negro Oro Plata Negro Oro

3” 34716 34750 34784 34733 34767 34801 — 4” 34717 34751 34785 34734 34768 34802 35069 5” 34718 34752 34786 34735 34769 34803 35070 6” 34719 34753 34787 34736 34770 34804 35071 7” 34720 34754 34788 34737 34771 34805 35072 8” 34721 34755 34789 34738 34772 34806 35073 8.5” 34732 34766 34800 34749 34783 34817 35084 9” 34722 34756 34790 34739 34773 34807 35074 10” 34723 34757 34791 34740 34774 34808 35075 11” 34724 34758 34792 34741 34775 34809 35076 12” 34725 34759 34793 34742 34776 34810 35077 15” 34726 34760 34794 34743 34777 34811 35078 18” 34727 34761 34795 34744 34778 34812 35079 24” 34728 34762 34796 34745 34779 34813 35080 30” 34729 34763 34797 34746 34780 34814 35081 36” 34730 34764 34798 34747 34781 34815 35082 48” 34731 34799 34748 34782 34816 35083 Tamaño del marco Series 100 Series 200

Plata Negro Oro Plata Negro Oro

4” x 8” 34851 34857 34863 34854 34860 34866

6” x 6” 34852 34858 34864 34855 34861 34867

8” x 8” 34853 34859 34865 34856 34862 34868

(5)

54 Señalización

Sistemas de señalización Slatz

Ideal para una señalización de interior o exterior de calidad superior Nuestro sistema exclusivo de placas para grabar combina formas de aluminio color plata u oro y plásticos moldeados por inyección en un sistema único de componentes intercambiables para señales de un solo panel y directorios.

Se necesita construir las señales.

Sólo grabe las placas e incorpe los insertos deslizantes: ¡la señal de interior está lista para instalar!

A. Kit Slatz para grabar 36319

Señales de multi paneles, estándares y multi directorios, placas murales con nuestros nuevos materiales. El kit también incluye 2 paneles de Velcro.

B. Kit de introducción a la señalización Slatz para grabar 35485

Incluye un directorio estándar color plata, un mini directorio plata y uno color oro, una señal de escritorio, una para la pared y una de sobremesa.

Recomendaciones: insertos de . 1/32” o 1/16”. Espesor no superior a 1/16”.

Descripción Dimensiones Oro Plata A. Mini-directorio 9-5/8”x10-9/16” 34845 34903 B. Directorio estándar 9” x 15-7/16” 34846 34904 C. Multi-panel 15-7/16” x 18-15/16” 34847 34905 D. Señales horizontales 10-1/2” x 18-15/16” 34908 34909 E. Señales de escritorio 1-5/8” x 9-1/8” 34843 34901 F. Sobremesa 1-1/4” x 10-1/2” 34848 34906 G. Señales de pared 1-5/8” x 9-1/8” 34844 34902 H. Señales de pared de 2 líneas 2-5/16” x 9-1/8” 34849 34907 A. B. C. D. G. H. A. B. E. F.

DIRECTORIOS

(6)

55 Señalización

Todas las señales direccionales e informativas tienen multi-clip de plástico moldeado insertado en las guías. La placa y los tapones se abrochan en el multi-clip garantizando un espacio preciso, flexibilidad y resistencia. Llave de extracción 34870 Las placas se pueden quitar individualmente de la señal o del directorio sin tener que mover un grupo completo de insertos.

Tapones 49008

Utilizado para los montajes a pared y las señales de escritorio, el tapón negro se abrocha en la parte trasera del caballete, cubriendo los bordes expuestos y ocultando el orificio de montaje precortado .

Placa

Aluminio extruído que se abrocha en el sistema multi-clip.

Oro Plata

9” 34942 34869

18” 34850 34874

Tapón para guía 34871 Tapa de plástico negro instalado en la parte superior e inferior de una ranura.

Componentes

Hemos seleccionado los tamaños utilizados más a menudo por los arquitectos y directores de infraestructuras. Todos los directorios se pueden adaptar a distintos formatos de insertos. Sólo hay que ajustar las placas para obtener el formato deseado.

Nota: podemos fabricar directorios a medidas. Contactar con nosotros para los precios. Recomendación: insertos de 1/32” o 1/16”, no superior a 1/16”

A. Mini directorio 2 7/8” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 2 7/8” x 9” 2 1/16” x 9” 2 1/16” x 9” 2” x 9” 3 5/8” x 9” 1 1/2” x 9” 3 11/16” x 9” 3 11/16” x 9” 7 22/32” x 9” B. Directorio estándar 4 1/2” x 9” 7 47/64” x 9” 9” x 12 19/32” Cut Cross Grain 9” x 12 19/32” 2 7/8” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” D. Señal horizontal 7 3/4” x 18 11/32” C. Multi-panel 2 7/8” x 18 11/32” 2 7/8” x 18 11/32” 2 7/8” x 18 11/32” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 1 17/64” x 9” 4 1/2” x 9” 4 1/2” x 9” 9” x 9 11/32” 9” x 9 11/32” 4 1/2” x 9” Cut Cross Grain 4 1/2” x 9” Cut Cross Grain E. Señal de escritorio _{1 19/64” x 9”} _{1 19/64” x 3” - 1 19/64” x 6”} _{1 19/64” x 4 1/2” - 1 19/64” x 4 1/2”} F. Sobremesa 1 19/64” x 9” 1 19/64” x 3” - 1 19/64” x 6” 1 19/64” x 4 1/2” - 1 19/64” x 4 1/2” G. Señal de pared _{1 19/64” x 9”} _{1 19/64” x 3” - 1 19/64” x 6”} _{1 19/64” x 4 1/2” - 1 19/64” x 4 1/2”} H. Señal de pared de 2 líneas _{2 1/8” x 9”} _{2 1/8” x 3” - 2 1/8” x 6”} _{2 1/8” x 4 1/2” - 2 1/8” x 4 1/2”}

Dimensiones disponibles

DIRECTORIOS

(7)

56 Señalización

Descripción Tamaño del directorio Título Placa Extendido Ref.

1

Directorios Deluxe, título y 1 placa 2 11/16” x 7” 1 1/4” x 7” x 1/16” 3/4” x 7” x 1/16” - 34910

Directorios Deluxe, título y 3 placas 3 1/2” 7” 1 1/4” x 7” x 1/16” 3/4” x 7” x 1/16” - 34911

Directorios Extendido - - 3/4” x 7” x 1/16” 5” x 7 3/16” 34913

Tamaño del marco Tamaño de línea: _superior Tamaño de línea: _inferior Color Ref.

3

6 1/4” x 12 1/4” 11/16” x 6 1/4” 15/16” x 10 1/4” Cromado 36120

6 1/4” x 12 1/4” 11/16” x 6 1/4” 15/16” x 10 1/4” Negro mate 35785

6 1/4” x 12 1/4” 11/16” x 6 1/4” 15/16” x 10 1/4” Dorado

-Descripción Tamaño Ref.

2 Estaca para jardín y césped 9” x 1/2” 34896

Estaca para jardín y césped 15” X 1” 34899

Nota: el tamaño indicado para los directorios remite a las dimensiones interiores.

Directorios y señales

1

2

3

(8)

57 Señalización

#35

#P100 #15

Descripción Insertos Tamaño Altura máx. señal Oro Plata Negro Transparente JRS#

Porta placas para mostrador: 8” sujeción alta 1/8” 2 1/2” 10” 8” 34826 34881 - - 55

Porta placas de escritorio (cara simple) sujeción corta 1/16” 3/4” x 10” 2” 65908 65907 - - 15*

Porta placas de escritorio (cara simple) sujeción corta 1/16” 3/4” x 8” 2” 65906 65905 - - 15*

Porta placas de escritorio (cara simple) sujeción mediana 1/16” 1 1/4” x 10” 6” 65912 65911 - - 35*

Porta placas de escritorio (cara simple) sujecion mediana 1/16” 1 1/4” x 8” 6” 65910 95509 - - 35*

Sobremesa de cara simple 1/8” 1/8” x 10” 12” 65953 65952 - - 22

Sobremesa de cara simple 1/8” 1/8” x 8” 12” 65951 65950 - - 22

Sobremesa de cara simple 3/32” 1 1/4” x 10 6” 65961 65960 - - 39

Sobremesa de cara simple 3/32” 1 1/4” x 8 6” 65959 65958 - - 39

DeskPorta-placas 1/16” 2” x 10” 6” - - 65945 65944 P100*

DeskPorta-placas 1/16” 2” x 8” 6” - - 65946 65943 P100*

Porta placa 1/16” 15/16” x 8” 3” 19474 19480 - - 50

Porta placa 1/16” 15/16” x 10” 3” 34825 34880 - - 50

Señales para escritorio y sobremesa

DIRECTORIOS

(9)

58 Señalización

#76 #103 #36 #38 #58 #75 #28 #104 #106

Descripción Insertos Tamaño Oro Plata JRS#

Porta placa Rib Back 1/16” 2” x 8” 19476 19485 58*

Porta placa 1/8” 2” x 8” 34838 34892 94 Porta placa 1/8” 2” x 10” 34839 34893 94 #34 _#31 #48 #59

Porta-placas

DIRECTORIOS

*Fotos a continuación

(10)

59 Señalización

Descripción Insertos Tamaño Oro Plata Negro Transparente JRS#

Porta-placas base plana 1/16” 1” x 6” 65898 65897 - - 25

Porta-placas base plana 1/16” 1” x 8” 65900 65899 - - 25

Porta-placas base plana 1/16” 2” x 12 73406 73407 73408 - 48

Porta-placas base plana 1/16” 2” x 10 65904 65903 48-10-BL - 48*

Porta-placas base plana 1/16” 2” x 8 65902 65901 73409 - 48

Porta-placas Pedestal 1/16” 1 1/2” x 9” 34823 34877 - 34995 31*

Sobremesa de cara simple Slimline 1/16” 1” x 7” 30073 30072 - - 25

Sobremesa estándar 1/16” 2” x 8” 30077 30076 34882 - 59 Sobremesa estándar 1/16” 2” x 10” 34820 19479 - - 59* Sobremesa estándar 1/16” 2” x 8” 34821 34875 - - 11 Sobremesa estándar 1/16” 2” x 10” 34822 34876 - - 11 El ejecutivo 1/16” 2” x 8” 34842 34900 - - 34* Porta-placas mural 1/16” 1/2” x 4” 73410 - - - 86 Porta-placas mural 1/16” 1/2” x 8” 86-08-G - - - 86

Porta -placas de escritorio 1/16” 1-1/2” x 8” 73411 - - - 70

Porta-placas mural 1/16” 4” x 12” - - 73412 - 51 Porta-placas mural 1/16” 3” x 3” 73406 73414 73415 - 37 Porta-placas mural 1/16” 3” x 5” 73416 73417 73418 - 37 Porta-placas mural 1/16” 3” x 6” 73419 73420 73421 - 37 Porta-placas mural 1/16” 3” x 8” - - 73422 - 37 Porta-placas mural 1/16” 3” x 10” - - 73423 - 37 Porta-placas mural 1/16” 3” x 12” - 73424 73425 - 37 Porta-placas mural 1/16” 3” x 14” 73426 73427 73428 - 37

Descripción Insertos Tamaño Oro Plata Negro JRS#

Porta-placas 2 líneas 1/16” Superior: 2” x 9” _{Inferior: 1 1/2” x 9”} 34824 - - 23

Porta-placas 2 líneas 1/16” 1 1/4” x 6” 30075 30074 - 71

Porta placa múltiple para pared: centrado 1/16” 25” 34843 34895 - 76*

Porta placa múltiple para pared: esquinado 1/16” 25” 34840 34894 - 75*

Porta-placa en banderola múltiple 1/16” 1” x 10” 65972 - - 103

Porta-placa en banderola múltiple 1/16” 1” x 10” 65976 65975 - 104*

Porta-placa en banderola múltiple - 3 slots de 1” x 10” 1/16” 3” x 10” - 65985 - 106*

Porta-placa en banderola múltiple 1/16” 1 1/2” x 6” 65978 65977 - 112

Porta-placa en banderola múltiple 1/16” 1 1/2” x 8” 65980 65979 - 112

Porta-placa en banderola múltiple 1/16” Superior: 1” x 10” _{Inferior: 1 1/2” x 10”} 65982 65981 - 107 Porta-placa en banderola múltiple 1/16” Superior: 1” x 6” _{Inferior: 2” x 6”} 73429 73430 73431 115 Porta-placa en banderola múltiple 1/16” Superior: 1” x 8” _{Inferior: 2” x 8”} 73432 73433 73434 115 Porta-placa en banderola múltiple 1/16” Superior: 1” x 10” _{Inferior: 2” x 10”} 65984 65983 73435 115 Porta-placa en banderola múltiple 1/16” Superior: 1” x 12” _{Inferior: 2” x 12”} 73436 73437 73438 115

Porta placas múltiple

Porta-placas

*Fotos p.59

*Fotos p. 59

Continúa en las páginas a continuación...

(11)

60 Señalización

Descripción Insertos Tamaño Oro Plata Negro JRS#

Porta-placa mural Utility 1/16” 3/4” x 26” 34829 34885 - 44

Porta-placa mural Utility 1/16” 1” x 4” 19475 19482 - 56

Porta-placa mural Utility 1/16” 1 1/2” x 8” 34833 34888 - 57

Porta-placa mural Utility 1/16” 1 1/2”” x 9” 34834 34889 - 57

Porta-placa mural Utility 1/16” 1 1/2” x 10” 34835 - - 57

Porta-placa mural Utility 1/16” 1 1/2” x 26” 34836 34890 - 57

Porta-placa en banderola 1/8” 2 1/2” x 2” 30070 19486 73439 38

Porta-placa en banderola 1/8” 2 1/2” x 3” 34836 34883 73440 38

Porta-placa en banderola 1/8” 2 1/2” x 4” 30071 19487 - 38

Porta-placa en banderola 1/8” 2 1/2” x 5” 34827 65919 - 38

Porta-placa mural Plainback 1/16” 1” x 4” 65914 65913 - 28

Porta-placa mural Plainback 1/16” 1” x 6” 65916 65915 73441 28

Porta-placa mural Plainback 1/16” 1 1/2” x 6” 65922 65921 29-06-BL 29

Porta-placa mural Plainback 1/16” 1 1/2” x 8” 65924 65923 29-08-BL 29

Porta-placa mural Plainback 1/16” 1 1/2” x 10” 73448 73449 73450 29

Porta-placa mural Plainback 1/16” 1 1/2” x12” 73451 73452 73453 29

Porta-placa mural Plainback 1/16” 2” x 12” - - 73460 36

Placa mural Plainback 1/16” 1 5/8” x 8” 65963 65962 - 46

Placa mural Plainback 1/8” 3” x 12” 65970 65968 - 52

Porta-placas

(12)

61 Señalización

So

ftw

are

BRAILLE Y SEÑALIZACIÓN ACCESIBLE

Es

fer

as Br

aill

e

Ma

terial

es

Her

ramientas

de taladr

ado

Máquinas de

_grabado

Dispensador de es

feras

Formación - asis

tencia

El Braille es un sistema de escritura y lectura táctil pensado para personas ciegas. No existe sólo UN Braille UNIVERSAL.

Existen diferentes sistemas braille en todo el mundo y los caracteres, el tamaño de los mismos, el espaciado e interlineado son específicos de cada idioma.

La solución

para una señalización

(13)

62 Señalización

_{BRAILLE Y SEÑALIZACIÓN ACCESIBLE}

IS400 Área de grabado 305 x 200 mm (12" x 8") IS900 Área de grabado 635 x 432 mm (25" x 17") IS6000 Área de grabado 610 x 405 mm (24" x 16") IS7000 Área de grabado 610 x 810mm (24" x 32") IS8000 Área de grabado 610 x 1220 mm (24" x 47")

Máquinas

Software

La opción Braille de Gravostyle permite transcribir el texto en Braille: • 127 idiomas disponibles a partir del nivel Discovery

• Proceso de taladrado e inserción de esferas totalmente automatizado (opcional): - Velocidad de taladrado y de inserción de esferas personalizada

- Parámetros específicos para los materiales plásticos (ABS y acrílico), aluminio y latón, Gravotac™ y estratificado

Máquinas de grabado compatibles:

• IS400, IS900, IS6000, IS7000 e IS8000 • Accesorio necesario: aspirador de virutas

(14)

63 Señalización

Sistema de corte para letrado en relieve

Para crear letrado táctil ADA en relieve. Herramientas de carga superior con longitud 6 1/4” para una quilla estándar. Las herra-mientas de carga inferior se utilizan con una quilla de pinza.

Buril 11/64” carga superior, ajuste .010 45704

Buril 1/4” carga superior, ajuste .010 45705

Buril 1/4” 2” carga inferior 48509

Cortadores Raster™ Braille

Cortadores Raster Braille - 11/64” para plástico 36396

Cortadores Raster Braille - 11/64” para acrílico 48507

Cortadores Raster Braille - 1/4” - 2” carga inferior 48508

Accesorio de sujeción de taladro

Herramientas de adaptación para sujetar buriles de taladro helicoidal para metal y acrílico. Instale la quilla en carga superior, como un buril estándar, y obtenga una cavidad ajustable para mantener el buril. Llave de ajuste incluida.

Accesorio de sujeción de taladro

- 11/64”, carga superior 34327

Accesorio de sujeción de taladro - 1/4”, carga superior

48511

Accesorio de sujeción de taladro

- 1/4”, carga inferior 48512

Taladro de perforación

Buril de taladro de carburo para insertar Raster™

de acrílico en metales (latón, aluminio o acero) 48506 Buril de taladro de carburo para insertar Raster™

de metal en metales (latón, aluminio o acero)

36423

Buril de taladro de carburo para acero, carga

inferior (se necesita pinza 1/8) 47343

Cortador para embutido de Raster

Carburo .040 cortador 11/64”, carga superior 36395

Carbide .040 cortador 1/4”, carga superior 36407

Kit Braille/herramientas de inserción para Raster™

El kit Braille Raster™ incluye una pluma y la licencia Raster™,

Manual: ¿Cómo crear una señalización interior atractiva? 10,000 esferas Raster™ transparentes, cortador, dispositivo para insertar los Raster™, herramientas de extracción y cepillo

41714

Pluma Raster para insertar de manera Manual los

Raster™ 36425

Auto-Raster™ Deluxe – sujetados directamente al grabador para insertar automáticamente las esferas Raster™

Sustituido por 36421

48008

Última versión del Auto-Raster™ 36421

(pre-2007 Auto-Raster) 48009

Manual de señalización interior ADA con CD-ROM 33642

Manual de señalización interior ADA con CD-ROM

(última versión) 48510

Kit de automatización ADA para IS400 y IS7000/8000 Mesa ancha (se necesita un controlador versión UCB con ‘-11’ s/n) - la pluma Raster™ se vende por separado

61925

Kit de automatización ADA para IS900 65245

Kit de sujeción de la brocha STD 23693

Esferas Raster™ para señalización Braille

Raster™ transparentes (10,000 esferas) 35665

Raster™ blancos (10,000 esferas) 35666

Raster™ negros (10,000 esferas) 35664

Raster™ de acero inoxidable (1,000 esferas) 35683

Cinta y materiales para señalización Braille

Cinta de doble cara (con poco poder adhesivo) (1.25” x 100 yds) (31.75 mm x 91.4 m) - Para Raster™ Asistencia Braille adhesivo para insertar

Rasters™ en metal, Corian (revestimiento macizo), marmól, madera, etc. Se aplica sobre la señal antes de hacer las perforaciones para los raster. Este tamaño es el tamaño más utilizado.

48495

Cinta de enmascar (con poco poder adhesivo) (4.25” x 100 yds) (107.95 mm x 91.4 m)

Misma utilización que 48495. Formato más ancho.

35662

Cinta adhesiva 926

Método sobre el autoadhesivo para Raster™ Braille sobre metal, Corian (revestimiento macizo) y más superficies no porosas. Utilizar con la cinta de doble cara 1/2” (12.7 mm) x 18 yds

35663

Cinta de enmascar de doble cara para mantener las piezas grabadas a la mesa

48496

Trapo pegajoso doble cara

1” (25.4 mm) x 25 yds 32807

Kit de herramientas de extracción para quitar partes

de letras táctiles no deseadas 36409

Cepillo 36411

Véase página 66 para la gama completa de cintas y adhesivos.

(15)

64

* For Braille supplies, refer to page 45.

BRAILLE Y SEÑALIZACIÓN ACCESIBLE

Formación y asistencia

Los servicios post-venta de Gravograph pueden contestar sus preguntas técnicas relativas a la utilización de nuestras soluciones.

Nuestra dilatada experiencia nos permite ofrecer en algunas de nuestras filiales ''Cursos Específicos de Braille y Altorrelieve'' en función de los requisitos de su sector. Así puede usted adquirir todas las competencias necesarias para el diseño, la fabricación e instalación de sistemas de señalización accesibles.

1.800.843.7637

Materiales de grabado

Nuestra creatividad, saber hacer y nuestra amplia gama de materiales, colores, espesores y calidades, permiten cumplir con cualquier tipo de exigencias y especificaciones.

Los distintos espesores disponibles en la gama garantizan la adecuación a las legislaciones locales o regionales.

Un uso inteligente de los distintos materiales permite realizar de forma perfecta el altorrelieve de:

• textos y otros caracteres • iconos y pictogramas

• planos táctiles, relieves y cualquier otro soporte relacionado con las exigencias de la accesibilidad

Para la fabricación de sus elementos, le aconsejamos utilizar:

• Gravotac™: material monocapa con acabado mate, disponible en 3 espesores y muchos colores para un uso interior o exterior.

Gravotac™ le propone más de 90 referencias para todos sus sistemas de señalización accesibles, con Braille y con elementos táctiles.

Fase 1: recorte Fase 2: eliminación

del material sobrante Fase 3: resultado Pasos para la elaboración de un pictograma:
