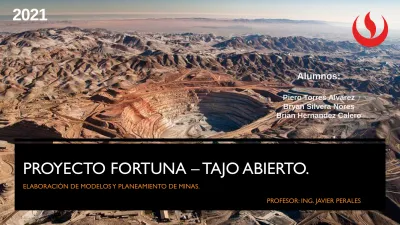

TF - PLANEAMIENTO PRESENTACIÒN

(1)

PROYECTO FORTUNA – TAJO ABIERTO.

ELABORACIÓN DE MODELOS Y PLANEAMIENTO DE MINAS.

PROFESOR: ING. JAVIER PERALES

Alumnos:

Piero Torres Alvarez Bryan Silvera Nores Brian Hernandez Calero

2021

(2)

AGENDA

 FLOTA DE EQUIPOS

 CAPEX

 OPEX

 G&A

 SUPUESTOS

 DENSIDAD

 PRECIO COMMODITIES

 UTILIDAD OPERATIVA

 UTILIDAD NETA

 ANALISIS DE SENSIBILIDAD

 CONCLUSIONES Y RECOMENDACIONES

(3)

Flota de Equipos

3 Perforadora Terex/reedrill SKS 13-20

Perforadora DM45

(4)

Flota de Equipos

4 producción requerida

ton/dia (mineral + desmonte) 30,000 40,000

densidad (ton/m3) 2.72 2.72

dias/mes 30.00 30.00

ton/mes 900,000 1,200,000

PERFORADORA Terex/Reedrill SKS DM45E

13-20 13-27

perforación

burden B (m) 6.00 5.00

espaciamiento E (m) 6.00 5.00

altura de banco (m) 10.00 10.00

sobre perforacion (m) 1.50 1.50

veloc perforacion (m perf/h) 30.00 22.00

DM (%) 0.90 0.83

Util (%) 0.85 0.81

producción taladro

ton/talad 979.20 680.00

m perf/talad 11.50 11.50

ton/m perf 85.15 59.13

tonelaje mensual requerido

ton/mes 900,000 1,200,000

necesidad de perforación

m perf/mes 10,569.85 20,294.12

taladros recorte (m perf/mes) 15% 1,585.48 3,044.12

total m perf/mes 12,155.33 23,338.24

rendimiento de perforadora

m perf/hr 30.00 22.00

hrs/gdia 7.00 7.00

gdia/dia 3.00 3.00

dias/mes 30.00 30.00

DM (%) 0.90 0.83

Util (%) 0.85 0.81

m perf/mes 14,458.50 9,257.10

necesidad de perforadoras

n° perforadoras 0.84 2.52

n° perforadoras 1.00 3.00

RESUMEN

ton/mes 2,100,000

n° perforadoras 4

CALCULO DE REQUERIMIENTO DE PERFORADORAS

producción requerida

ton/dia (mineral + desmonte) 30,000 40,000

densidad (ton/m3) 2.72 2.72

dias/mes 30.00 30.00

ton/mes 900,000 1,200,000

PERFORADORA Terex/Reedrill SKS DM45E

13-20 13-27

perforación

burden B (m) 6.00 5.00

espaciamiento E (m) 6.00 5.00

altura de banco (m) 10.00 10.00

sobre perforacion (m) 1.50 1.50

veloc perforacion (m perf/h) 30.00 22.00

DM (%) 0.90 0.83

Util (%) 0.85 0.81

producción taladro

ton/talad 979.20 680.00

m perf/talad 11.50 11.50

ton/m perf 85.15 59.13

tonelaje mensual requerido

ton/mes 900,000 1,200,000

necesidad de perforación

m perf/mes 10,569.85 20,294.12

taladros recorte (m perf/mes) 15% 1,585.48 3,044.12

total m perf/mes 12,155.33 23,338.24

rendimiento de perforadora

m perf/hr 30.00 22.00

hrs/gdia 7.00 7.00

gdia/dia 3.00 3.00

dias/mes 30.00 30.00

DM (%) 0.90 0.83

Util (%) 0.85 0.81

m perf/mes 14,458.50 9,257.10

necesidad de perforadoras

n° perforadoras 0.84 2.52

n° perforadoras 1.00 3.00

RESUMEN

ton/mes 2,100,000

n° perforadoras 4

CALCULO DE REQUERIMIENTO DE PERFORADORAS

(5)

Flota de Equipos

Equipo de Carguío:Cat 374 FL EX-016

5 Carguío

SP1 SP2

---- ----

Desmonte Mineral Botadero Stock planta

EXCAV. 374FL

EXCAV.

374FL

capacidad de cucharon (yd3) 4.0 4.0

factor de conversión 0.7646 0.7646

capacidad de cucharon (m3) 3.1 3.1

factor de llenado cucharon (%) 0.90 0.90

p.e. material (ton/m3) 2.75 2.92

factor de esponjamiento (%) 0.75 0.75

ton/pasada 5.68 6.03

n° de pasadas 9.0 8.0

tiempo de ciclo (tiempo x pasada) (min) 1.00 1.00

tiempo de carga (tc) (min) 9.00 8.00

Disponibilidad Mecánica (%) 0.90 0.90

Utilización (%) 0.85 0.85

eficiencia (%) (en operación) 0.77 0.77

ton max/ hr 341 362

ton/ hr (ajustado) 261 277

hr/día (trabajo) 10.0 10.0

ton prom/ día 2,606 2,767

Cantidad de equipos 30.00 10.00

Total 78,170 27,667

(6)

Flota de Equipos

Equipo de Acarreo: Volquete20m ³

6 ORIGEN

DESTINO StockPile1 Botadero 1

MODELO Volquetes de 20 m3 Volquetes de 20 m3

Horas por día 20 20

Horas por mes 580 580

Horas po año 7060 7060

Disponibilidad por turno 75% 75%

Horas efectivas por mes 435 435

Horas efectivas por año 5295 5295

Capacidad de la tolva (m3) 20 20

Factor de llenado de tolva 90% 90%

Peso especifico (t/m3) 2.92 2.75

Factor de esponjamiento 75% 75%

Ciclo del camión

distancia de acarreo (km) 1.375 1.25

distancia de acarreo + retorno (km) 2.75 2.5

velocidad de acarreo cargado (km/hr) 18 18

velocidad de retorno (vacío) (km/hr) 18 18

tiempo de acarreo (ti) (min) 4.6 4.2

tiempo de retorno (tv) (min) 4.6 4.2

tiempo cuadrada (te) (min) 1.5 1.5

tiempo de carga (tc) (min) 2.0 2.0

tiempo de descarga (td) (min) 1.0 1.0

Tiempo de ciclo (min) 13.7 12.8

Disponibilidad mecánica 90% 90%

Utilización 85% 85%

Factor de eficiencia 77% 77%

Rendimiento (t/h) 132 133

Producción por año (t) 8,000,000 40,000,000

Producción por mes (t) 666,667 3,333,333

N° de volquetes 11.58 57.71

N° de volquetes 12 58

Tajo

CALCULO DE REQUERIMIENTO DE VOLQUETES

(7)

Flota de Equipos

Equipo de Acarreo: Volquete20m ³

7 ORIGEN

DESTINO StockPile1 Botadero 1

MODELO Volquetes de 20 m3 Volquetes de 20 m3

Horas por día 20 20

Horas por mes 580 580

Horas po año 7060 7060

Disponibilidad por turno 75% 75%

Horas efectivas por mes 435 435

Horas efectivas por año 5295 5295

Capacidad de la tolva (m3) 20 20

Factor de llenado de tolva 90% 90%

Peso especifico (t/m3) 2.92 2.75

Factor de esponjamiento 75% 75%

Ciclo del camión

distancia de acarreo (km) 1.375 1.25

distancia de acarreo + retorno (km) 2.75 2.5

velocidad de acarreo cargado (km/hr) 18 18

velocidad de retorno (vacío) (km/hr) 18 18

tiempo de acarreo (ti) (min) 4.6 4.2

tiempo de retorno (tv) (min) 4.6 4.2

tiempo cuadrada (te) (min) 1.5 1.5

tiempo de carga (tc) (min) 2.0 2.0

tiempo de descarga (td) (min) 1.0 1.0

Tiempo de ciclo (min) 13.7 12.8

Disponibilidad mecánica 90% 90%

Utilización 85% 85%

Factor de eficiencia 77% 77%

Rendimiento (t/h) 132 133

Producción por año (t) 8,000,000 40,000,000

Producción por mes (t) 666,667 3,333,333

N° de volquetes 11.58 57.71

N° de volquetes 12 58

Tajo

CALCULO DE REQUERIMIENTO DE VOLQUETES

(8)

CAPEX

8 Área Equipo Cantidad

Costo Unitario

(US$)

Costo Total (US$)

Mina

Perforadora DM 45 E 3 250,000 750,000

Perforadora Diesel

TEREX/REEDRILL SKS 20

1 250,000 250,000

Excavadora CAT 936E 40 260,000 10,400,000 Volquetes Volvo Scania

8x4 de 20 m3 70 160,000 11,200,000

Cargadores Frontales CF-

1003 8 90,000 720,000

Tractor oruga PR - 734

Liebherr 8 90,000 720,000

Bulldozers CAT D11 8 80,000 640,000

Compactador CAT CW34 8 80,000 640,000

Motoniveladora CAT 160 4 70,000 280,000 Retroexcavadora CAT

416F2 4 80,000 320,000

Cisternas de combustible 4 50,000 200,000

Cisternas de agua 4 50,000 200,000

Planta

Equipos de chancado e

instalación - 15,000,000 15,000,000

Equipos de molienda e

instalación - 12,500,000 12,500,000

Equipos de flotación e

instalación - 11,550,000 11,550,000

Infraestructura Oficinas y talleres - 1,750,000 1,750,000

Campamento - 1,150,000 1,150,000

CAPEX TOTAL 68,270,000

(9)

OPEX

Costos Unitarios US$/Ton

Operación y mantenimiento 0.75

Transmisión aérea y costos de energía 2.1

Reactivos 2.95

Piezas de desgaste y consumibles 1.52

Eliminación de relaves 1.62

Partes y servicios de mantenimiento 0.63

Laboratorio 0.3

Bombeo de agua 0.02

COSTO TOTAL 9.89

Costos Unitarios US$/Ton

Perforación 2.22

Voladura 0.18

Carguío 1.38

Acarreo 6.17

Equipos auxiliares 0.29

COSTO TOTAL 10.24

Costos unitarios operativos de planta

Costos unitarios operación Tajo Abierto

(10)

G&A

G&A Costo anual (US$/año

Salarios y gastos generales 1,000,000

Costos de campamento 900,000

Operación de vehículos ligeros 30,000

Servicios de limpieza 30,000

Mantenimiento de caminos 8,000

Administración de almacenes 25,000

Mantenimiento de campamentos 38,000

Electricidad 15,000

Agua 40,000

Capacitaciones 15,000

Recursos humanos 15,000

Seguridad 25,000

Medicina, salud 20,000

Seguros 230,000

Otros 800,000

Total 3,191,000

COSTO UNITARIO 4.00

(11)

Supuestos

Supuestos de concentrados de Zn

1 1 ÍTEM UNIDADES

Recuperación Zn 65%

Recuperación Ag 13.50%

Porcentaje de pago (Zn) 85%

Deducción mínima (Zn) 8 Porcentaje de pago (Ag) 70%

Deducción mínima (Ag) 70 Refinación de Ag $1.5 Penalidades, flete,

manipulación, impuestos $30

ÍTEM UNIDADES

Recuperación Pb 66%

Recuperación Ag 48.60%

Porcentaje de pago (Pb) 95%

Deducción mínima (Pb) 3 Porcentaje de pago (Ag) 95%

Deducción mínima (Ag) 50 Refinación de Ag $1.5 Penalidades, flete,

manipulación, impuestos $30 Pagables %

Ag 0.745 Pb 0.44 Zn 0.38

Supuestos de concentrados de Pb

(12)

11

Densidad

(13)

11

Precio de Commodities

(14)

11

Precio de Commodities

(15)

11

Precio de Commodities

(16)

11

Precio de Commodities

COTIZACIÓN PROMEDIO

ZINC 2,496 USD/TM

PLOMO 1,978 USD/TM

PLATA 19.2 USD/Oz

(17)

Utilidad Operativa

17 Plan de Minado - Flujo de Caja

Capacidad de Planta 10,000

tpd

Dias año 365

Año 0 Año 1 Año 2 Año 3 Año 4 Año 5 Año 6 Año 7 Año 8

Mineral (ton)

3,650,000 3,650,000 3,650,000 3,650,000 3,650,000 3,650,000 3,650,000 3,420,000

Ley Ag gpt 40.0 40.0 40.0 40.0 40.0 40.0 40.0 40.0 Ley %Pb 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 Ley %Zn 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00

Desmonte

25,550,000 25,550,000 25,550,000 25,550,000 25,550,000 25,550,000 25,550,000 23,940,000

Total Material

29,200,000 29,200,000 29,200,000 29,200,000 29,200,000 29,200,000 29,200,000 27,360,000

Stripping Ratio

7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0

Finos pagable

Rec Met %

Prod. Ag (Oz)

62.1% 2,914,977 2,914,977 2,914,977 2,914,977 2,914,977 2,914,977 2,914,977 2,731,294

Ag en Conc Pb (oz) 95%

48.6% 2,281,287 2,281,287 2,281,287 2,281,287 2,281,287 2,281,287 2,281,287 2,137,534

Ag en Conc Zn (oz) 13.5%

13.5% 633,691 633,691 633,691 633,691 633,691 633,691 633,691 593,760

Prod. Pb (ton)

66.0% 28,908.00 28,908.00 28,908.00 28,908.00 28,908.00 28,908.00 28,908.00 27,086.40

Prod. Zn (ton)

65.0% 94,900.00 94,900.00 94,900.00 94,900.00 94,900.00 94,900.00 94,900.00 88,920.00

Concentrado pagable

Ley conc

Conc Pb (ton) 44%

47.0% 61,506.38 61,506.38 61,506.38 61,506.38 61,506.38 61,506.38 61,506.38 57,630.64

Conc Zn (ton) 38%

46.0% 206,304.35 206,304.35 206,304.35 206,304.35 206,304.35 206,304.35 206,304.35 193,304.35

Valorizacion Ingresos

Ag pagable

19

42,808,408 42,808,408 42,808,408 42,808,408 42,808,408 42,808,408 42,808,408 40,110,892

Pb pagable

1980

53,584,361 53,584,361 53,584,361 53,584,361 53,584,361 53,584,361 53,584,361 50,207,812

Zn pagable

2500

195,989,130 195,989,130 195,989,130 195,989,130 195,989,130 195,989,130 195,989,130 183,639,130

Total Ingresos (Valorizacion) 292,381,900 292,381,900 292,381,900 292,381,900 292,381,900 292,381,900 292,381,900 273,957,835

Costo de Tratamiento pagable

Refining Ag en Pb ($/oz) 95%

0.35 758,528 758,528 758,528 758,528 758,528 758,528 758,528 710,730

Costo tratamineto Pb ($/ton conc)

400.00 24,602,553 24,602,553 24,602,553 24,602,553 24,602,553 24,602,553 24,602,553 23,052,255

Costo tratamiento Zn ($/ton conc)

300.00 61,891,304 61,891,304 61,891,304 61,891,304 61,891,304 61,891,304 61,891,304 57,991,304

Refining Ag en Zn ($/oz) 13.5%

0.00

0 0 0 0 0 0 0 0

Costo tratamiento total 86,493,858

86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 81,043,560

Costo Operativos

Mineral $/t 1.38 5,037,000 5,037,000 5,037,000 5,037,000 5,037,000 5,037,000 5,037,000 4,719,600

Desmonte $/t 2.20 56,210,000 56,210,000 56,210,000 56,210,000 56,210,000 56,210,000 56,210,000 52,668,000

Mina 61,247,000 61,247,000 61,247,000 61,247,000 61,247,000 61,247,000 61,247,000 57,387,600

Planta 9.89 36,098,500 36,098,500 36,098,500 36,098,500 36,098,500 36,098,500 36,098,500 33,823,800

G&A

4.00 14,600,000 14,600,000 14,600,000 14,600,000 14,600,000 14,600,000 14,600,000 13,680,000

Costo operativo total 111,945,500 111,945,500 111,945,500 111,945,500 111,945,500 111,945,500 111,945,500 104,891,400

37,604,155

Utilidad Operativa 180,436,400 180,436,400 180,436,400 180,436,400 180,436,400 180,436,400 180,436,400 169,066,435

(18)

Utilidad Neta

18

Año 0 Año 1 Año 2 Año 3 Año 4 Año 5 Año 6 Año 7 Año 8

Mineral (ton) 3,650,000 3,650,000 3,650,000 3,650,000 3,650,000 3,650,000 3,650,000 3,420,000

Ley Ag gpt 40.0 40.0 40.0 40.0 40.0 40.0 40.0 40.0 Ley %Pb 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 Ley %Zn 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00

Desmonte 25,550,000 25,550,000 25,550,000 25,550,000 25,550,000 25,550,000 25,550,000 23,940,000

Total Material 29,200,000 29,200,000 29,200,000 29,200,000 29,200,000 29,200,000 29,200,000 27,360,000

Stripping Ratio 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0

Finos pagable Rec Met %

Prod. Ag (Oz) 62.1% 2,914,977 2,914,977 2,914,977 2,914,977 2,914,977 2,914,977 2,914,977 2,731,294

Ag en Conc Pb (oz) 95% 48.6% 2,281,287 2,281,287 2,281,287 2,281,287 2,281,287 2,281,287 2,281,287 2,137,534

Ag en Conc Zn (oz) 13.5% 13.5% 633,691 633,691 633,691 633,691 633,691 633,691 633,691 593,760

Prod. Pb (ton) 66.0% 28,908.00 28,908.00 28,908.00 28,908.00 28,908.00 28,908.00 28,908.00 27,086.40

Prod. Zn (ton) 65.0% 94,900.00 94,900.00 94,900.00 94,900.00 94,900.00 94,900.00 94,900.00 88,920.00

Concentrado pagable Ley conc

Conc Pb (ton) 44% 47.0% 61,506.38 61,506.38 61,506.38 61,506.38 61,506.38 61,506.38 61,506.38 57,630.64

Conc Zn (ton) 38% 46.0% 206,304.35 206,304.35 206,304.35 206,304.35 206,304.35 206,304.35 206,304.35 193,304.35

Valorizacion Ingresos

Ag pagable 19 42,808,408 42,808,408 42,808,408 42,808,408 42,808,408 42,808,408 42,808,408 40,110,892

Pb pagable 1980 53,584,361 53,584,361 53,584,361 53,584,361 53,584,361 53,584,361 53,584,361 50,207,812

Zn pagable 2500 195,989,130 195,989,130 195,989,130 195,989,130 195,989,130 195,989,130 195,989,130 183,639,130

Total Ingresos (Valorizacion) 292,381,900 292,381,900 292,381,900 292,381,900 292,381,900 292,381,900 292,381,900 273,957,835 Costo de Tratamiento pagable

Refining Ag en Pb ($/oz) 95% 0.35 758,528 758,528 758,528 758,528 758,528 758,528 758,528 710,730

Costo tratamineto Pb ($/ton conc) 400.00 24,602,553 24,602,553 24,602,553 24,602,553 24,602,553 24,602,553 24,602,553 23,052,255

Costo tratamiento Zn ($/ton conc) 300.00 61,891,304 61,891,304 61,891,304 61,891,304 61,891,304 61,891,304 61,891,304 57,991,304

Refining Ag en Zn ($/oz) 13.5% 0.00 0 0 0 0 0 0 0 0

Costo tratamiento total 86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 81,043,560

Costo Operativos

Mineral $/t 1.38 5,037,000 5,037,000 5,037,000 5,037,000 5,037,000 5,037,000 5,037,000 4,719,600

Desmonte $/t 2.20 56,210,000 56,210,000 56,210,000 56,210,000 56,210,000 56,210,000 56,210,000 52,668,000

Mina 61,247,000 61,247,000 61,247,000 61,247,000 61,247,000 61,247,000 61,247,000 57,387,600

Planta 9.89 36,098,500 36,098,500 36,098,500 36,098,500 36,098,500 36,098,500 36,098,500 33,823,800

G&A 4.00 14,600,000 14,600,000 14,600,000 14,600,000 14,600,000 14,600,000 14,600,000 13,680,000

Costo operativo total 111,945,500 111,945,500 111,945,500 111,945,500 111,945,500 111,945,500 111,945,500 104,891,400

37,604,155

Utilidad Operativa 180,436,400 180,436,400 180,436,400 180,436,400 180,436,400 180,436,400 180,436,400 169,066,435

Exploraciones 0.20 730,000 730,000 730,000 730,000 730,000 730,000 730,000 684,000

Comercializacion (Gasto) 86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 86,493,858 81,043,560

Rel.Comunitarias 5.0% 9,021,820 9,021,820 9,021,820 9,021,820 9,021,820 9,021,820 9,021,820 8,453,322

Depreciación 8,000,000 8,000,000 8,000,000 8,000,000 8,000,000 8,000,000 8,000,000 8,000,000

Part.Trab 10.0% 7,619,072 7,619,072 7,619,072 7,619,072 7,619,072 7,619,072 7,619,072 7,088,555

Regalias 3.0% 2,057,149 2,057,149 2,057,149 2,057,149 2,057,149 2,057,149 2,057,149 1,913,910

Imp.Especial 1.0% 665,145 665,145 665,145 665,145 665,145 665,145 665,145 618,831

Imp. Renta 30.0% 19,754,807 19,754,807 19,754,807 19,754,807 19,754,807 19,754,807 19,754,807 18,379,277

Utilidad Neta 46,094,549 46,094,549 46,094,549 46,094,549 46,094,549 46,094,549 46,094,549 42,884,980

(19)

Analisis de sensibilidad

19 VAN 15% 145,860,989

TIR 72%

Analisis de Sensibilidad:

-20% -10% 5% 10%

Precio 145,860,989 1440 1620 1800 1890 1980 Pb

-20% 1600 -81,182,070 -60,511,240 -47,776,358 -41,523,545 -35,270,733 -10% 1800 -32,536,114 -20,030,489 -7,524,864 -1,272,052 4,980,761 2000 7,715,380 20,221,005 32,726,630 38,979,442 45,232,255 5% 2100 27,841,127 40,346,752 52,852,377 59,105,189 65,358,002 10% 2200 47,966,874 60,472,499 72,978,123 79,230,936 85,483,748

Zn

(20)

Conclusiones

20 • Para un plan de producción de 3,650,000 toneladas de material por año, se pudo determinar la flota de equipos requeridos. Para las actividades de perforación, se ha adquirido una Perforadora DM45 y una perforadora Pantera. En cuanto al equipo de carguío y acarreo se determinó que se utilizarán 70 con volquetes Scania VOLVO 8x4 de 20 m3 de capacidad y 40 Excavadoras Cat 374 FL EX-016.

• Se calculó el valor de los concentrados a partir de las leyes de los minerales en los concentrados, las recuperaciones metalúrgicas de estos, los precios en el mercado y el porcentaje de pagables.

• Los costos operativos de la mina resultaron 9.89 US$/Ton, los que resultaron de considerar los costos de perforación, costos de voladura, limpieza, acarreo y equipos auxiliares. Los costos operativos de procesamientos sumaron un total de 9.89 US$/Ton. Finalmente, los costos administrativos alcanzaron el monto de 1.77 US$/Ton.

• La utilidad operativa resultante del primer año será de US$ 180,436,400 y la del octavo año US$ 169,066,435. Estos montos fueron sometidos a una evaluación de rentabilidad. De esta forma el flujo de caja resultante para una inversión de US$ -64,000,000 se muestra a continuación:

VAN 145,860,989

TIR 72%

(21)

Recomendaciones

21 • Antesderealizargrandesinversioneseninfraestructuraminera,sedebetenerunamplioconocimientogeológicodeldepósitoconelpropósito dedefinirconmayorgradodeconfiabilidadlacantidadycalidadderecursosminerales.

• Paracomplementarestetrabajodeinvestigación,deberealizarseunestudiodefactibilidad.Enelmercadomineronacional,sedisponedeeste tipo de servicios orientado al tamaño del proyecto. Además, es importante aclarar que, con estudios más detallados, el monto de inversión podríavariar.

• Se recomienda considerar en la evaluación del proyecto los trámites ambientales y autorizaciones, referidos a la instalación de la planta que debeserdetalladoenelEstudiodeImpactoambientalsemi–desarrollado.
