Göteborg, Sweden
Fecha Grupo Nro. Edición Pág.
7.03
381
28
02
1(18)Camiones
Anular la IS anterior 381-28 edición 01 con fecha 1.02Las modificaciones están marcadas en el margen con una raya (|).
Instrumentos
Construcción y función
VERSIÓN 2

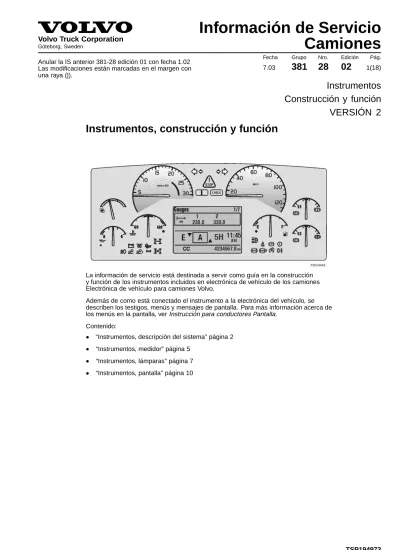

Instrumentos, construcción y función
T3014418
La información de servicio está destinada a servir como guía en la construcción y función de los instrumentos incluidos en electrónica de vehículo de los camiones Electrónica de vehículo para camiones Volvo.
Además de como está conectado el instrumento a la electrónica del vehículo, se describen los testigos, menús y mensajes de pantalla. Para más información acerca de los menús en la pantalla, verInstrucción para conductores Pantalla.
Contenido:
•
“Instrumentos, descripción del sistema” página 2•
“Instrumentos, medidor” página 5•
“Instrumentos, lámparas” página 7•
“Instrumentos, pantalla” página 10TSP194973
Instrumentos, descripción del sistema
Instrumentos
El instrumento tiene como misión informar al conductor a través los medidores, los testigos y la pantalla.
El instrumento existe en tres variantes:
•
INST-BAS•
INST-MID•
INST-HIGEs sobretodo la apariencia de las pantallas y la función lo que diferencia a las variantes.
El instrumento INST-BAS tiene una pantalla pequeña (Pantalla básica) con funciones de cuentakilómetros y lectura de códigos de error. El instrumento INST-BAS no está accesible en todos los mercados.
Los instrumentos INST-MID e INST-HIG tienen una gran pantalla gráfica (Pantalla gráfica) con estructura de menú. La variante INST-HIG tiene además medidor de presión de carga y funciones de teléfono y radio.
Ubicación de componentes
T3015812 MID
140
Instrumentos
A Conectores conexión A1-22
B Conectores conexión B1-30
C Conectores conexión C1-30
Nota! Ver PID/PSID respectivamente para la ubicación de componentes.
INST-BAS
T3015840
1 Cuentarrevoluciones 2 Lámparas
3 Velocímetro
4 Manómetro, circuito de freno delantero 5 Manómetro, circuito de freno trasero
6 Manómetro de aceite
7 Medidor de temperatura de refrigerante, motor 8 Lámparas (símbolos)
9 Pantalla
10 Indicador de combustible
INST-MID/INST-HIG
T3016841
1 Medidor de presión de carga (solamente INST-HIG) 2 Cuentarrevoluciones
3 Lámparas (símbolos) 4 Velocímetro
5 Manómetro, circuito de freno delantero 6 Manómetro, circuito de freno trasero 7 Manómetro de aceite
8 Medidor de temperatura de refrigerante, motor 9 Lámparas (símbolos)
10 Pantalla
11 Indicador de combustible
Palanca de control
Para comunicarse manualmente con la pantalla se utiliza la palanca de control que hay al lado derecho del volante. Existen los siguientes mandos:
1 ”Esc” se utiliza para regresar al menú/carácter anterior y para interrumpir un ajuste/operación.
2 ”SELECT” confirma la opción o el carácter seleccionados.
3 ” ” desplaza el cursor hacia arriba y aumenta el valor durante el ajuste de cifras.
4 ”∇” desplaza el cursor hacia arriba y disminuye el valor durante el ajuste de cifras.
T3008810
Altavoz
En el instrumento hay un altavoz a través del cual se envía una señal al conductor de que aparece una información de error o que hay valores de medición anormales. El altavoz da sonido para los intermitentes, reloj despertador, alarma, información y advertencia.
Comunicación
La comunicación entre las unidades de mando del vehículo y la pantalla se realizan a través del enlace de
información SAE J1708.
Conectado el enlace de control SAE J1939 se envían
señales de regulación.
Por el enlace de información se envían las señales
de información y diagnóstico. Mediante el enlace
de información SAE J1708 el estado del sistema se mantiene continuamente actualizado y accesible para la lectura a través desde la toma de diagnóstico. Para más información ver información de servicio.
Si alguna unidad de mando detecta una falla, envía una información al instrumento. En la pantalla del instrumento (INST-MID/HIG) la falla puede ser luego leída como un código de error, bien sea en forma de texto o mediante códigos.
A través de la pantalla del instrumento (INST-MID/HIG) se puede programar el calefactor. En cambio, el arranque directo y el ajuste de temperatura se hacen con el interruptor o el termostato respectivo.
Diagnóstico
Test de instrumento (Rige solamente para INST-MID/HIG.)
MENU: Diagnóstico de sistema, Test de instrumento
Hay accesibles cuatro submenús:
•
Prueba de testigo•
Test de medición•
Test de pantalla•
Test de altavocesInterrumpir prueba
Pulsar ESC para interrumpir el test.
Prueba de testigo
MENU: Diagnóstico de Sistema, Test de instrumento,
Prueba de testigo
1 Elegir Prueba de testigo.
2 Los testigos se encienden durante unos 5 segundos. 3 Esc implica que el test se interrumpe y el menú
Prueba de testigo aparece de nuevo.
Test de medición
MENU: Diagnóstico de sistema, Test de instrumento, Test
de medición
1 Elegir Test de medición.
2 Los indicadores se mueven adelante y atrás entre las posiciones extremas y se detienen luego recto hacia arriba. No deben mostrar ningún valor especial. Esto es solo un control de que se mueven ( es decir, que el medidor y la etapa excitadora funcionan).
3 Esc implica que el test se interrumpe y el menú Test
de medición aparece de nuevo.
Test de pantalla
MENU: Diagnóstico de sistema, Test de instrumento,
Test de pantalla
1 Elegir Test de pantalla.
2 La pantalla se enciende durante unos 3 segundos después de lo cual se apaga durante 3 segundos. Después aparece un dibujo de tablero de ajedrez durante unos 3 segundos. Más tarde aparece el tablero de ajedrez invertido durante unos 3 segundos. 3 Esc implica que el test se interrumpe y el menú Test
de pantalla aparece de nuevo.
Test de altavoces
MENU: Diagnóstico de sistema, Test de instrumento, Test
de altavoces
1 Elegir Test de altavoces.
2 En la pantalla aparece la denominación del sonido actual al mismo tiempo que el sonido se activa. Con +/- se puede cambiar entre los diferentes sonidos. El sonido de advertencia está conectado a la lámpara de información amarilla.
3 Esc implica que el test se interrumpe y el menú Test
de altavoces aparece de nuevo.
Instrumentos, medidor
Los siguientes medidores están incluidos en el instrumento:•
Cuentarrevoluciones•
Velocímetro•
Medidor de temperatura de refrigerante, motor•
Manómetro de aceite, motor•
Medidor de presión de carga (solamente INST-HIG)•
Medidor de nivel de combustible•
Medidor de aire comprimido, circuito de freno delantero•
Medidor de aire comprimido, circuito de freno traseroNota! Solamente los medidores de aire comprimido son
Medidor, función
Cuentarrevoluciones
El medidor muestra el régimen del motor y recibe la señal desde la unidad de mando del motor.
T3014318
Velocímetro
El medidor muestra la velocidad del vehículo y recibe la señal desde la unidad de mando del vehículo.
T3014607
Medidor de temperatura de refrigerante, motor
El medidor muestra la temperatura en el sistema de refrigeración del motor. La temperatura, durante la conducción normal, debe quedar por debajo de la zona roja. El medidor da una indicación cuando la llave de contacto está en posición de conducción y la temperatura del refrigerante es superior a 60 C.
El diodo luminoso en la esquina derecha inferior se enciende cuando la unidad de mando del motor envía una señal si la temperatura del refrigerante es demasiado
alta, independientemente del valor del medidor. T3014319
Manómetro de aceite, motor
El medidor muestra la presión actual de aceite en el motor. El indicador no debe moverse hacia la zona roja durante la conducción. Si la presión de aceite desaparece, por ejemplo, debido a una fuga, el motor puede sufrir graves averías. El medidor da una indicación cuando la llave de contacto está en la posición de conducción. El medidor da una indicación cuando la llave de contacto está en posición de conducción.
El diodo luminoso en la esquina inferior izquierda se enciende cuando la unidad de mando del motor envía una señal de presión de aceite demasiado baja, independientemente del valor del medidor.
T3014320
Medidor de presión de carga (solamente INST-HIG)
El medidor mide la sobrepresión en el tubo de aspiración. En la conducción con carga constante el indicador del medidor debe estar quieto. La misión del medidor de presión de carga es, además de que visa la presión de carga, junto con el velocímetro ayudar al conductor a mantener una marcha regular y una constante aceleración para de esta forma minimizar el consumo de combustible. El medidor recibe la señal desde la unidad de mando del motor.
Medidor de nivel de combustible
El medidor muestra el caudal aproximado de combustible en el depósito. La zona roja y un diodo luminoso amarilla indican que ha llegado la hora de reponer combustible. El medidor está directamente conectado al sensor de nivel de combustible y da una indicación cuando la llave de contacto está en la posición de conducción.
T3014321
Medidor de aire comprimido, delantero/circuito de freno trasero
Los medidores están directamente conectados al sistema de presión de frenos del vehículo y muestra la presión de aire en el circuito de frenos delantero (1) y trasero (2). El vehículo no puede ser conducido cuando la presión es inferior a 5,5 bar.
El diodo luminoso (el símbolo) en la esquina inferior izquierda se enciende cuando la presión de aire en el circuito de frenos desciende por debajo de 5,2 ±0.3 bar.
T3014323
Instrumentos, lámparas
INST-BAS
El instrumento contiene las lámparas de advertencia y testigos, situados tanto debajo de los medidores como integrados en los medidores, para indicar el estado y las advertencias. Encima de la pantalla hay además dos lámparas, una amarilla de advertencia (CHECK) y una de parada roja (STOP) que se pueden encender junto con alguna otra lámpara. Cuál de las lámparas se enciende, dependerá de la gravedad de la falla. La lámpara de advertencia (CHECK) puede encenderse también cuando el encendido se conecta o cuando el motor se pone en marcha, sin que ninguna otra lámpara se encienda. La lámpara de advertencia se apaga automáticamente después de algunos segundos. Esto indica que alguna unidad de mando envía una información de error que puede referirse a la comunicación en algún bus de datos, un falla en el sensor o conducto, o fallo en el la unidad de mando.
Las siguientes lámparas existes en el instrumento:
Símbolo Significado
Símbolos encima de la pantalla:
Intermitentes izquierda (derecha respectivamente)
(En caso de falla el símbolo parpadea dos veces más rápido)
Intermitentes izquierda (derecha respectivamente), remolque (En caso de falla el símbolo parpadea dos veces más rápido.)
Símbolo Significado
Controlar (Se enciende junto con algún otro símbolo o con una información en la pantalla. Pueden también encenderse cuando se conecta el encendido o cuando el motor arranca, sin que ninguna otra lámpara se encienda.)
¡Parar! (Se enciende junto con algún otro símbolo o con una información en la pantalla.) Símbolo verde, objeto detectado Símbolo rojo, señal de alarma
Símbolos a la izquierda de la pantalla:
La batería no tiene ninguna carga
Precalentamiento activo
Propulsión de las ruedas delanteras
Bloqueador de diferencial conectado entre las ruedas delanteras
Símbolo Significado
Lámpara dañada
Elevación del bogie
Bogie del remolque levantado
Bloqueador de diferencial conectado entre ruedas Bloqueador de diferencial conectado entre ejes Símbolos debajo de la pantalla
Air bag no funciona o se ha disparado
Controlar inmovilizador Bajo nivel de refrigerante
Cerrojo de basculamiento de cabina abierto La compuerta del portaequipajes abierto Controlar superestructura, la superestructura no está en posición de conducción Alta presión en el cárter del cigüeñal
La suspensión neumática en posición manual
Baja presión en el sistema de suspensión neumática Filtro de aire taponado
Símbolo Significado
Baja presión en la servodirección para el eje direccional dirigido hidráulicamente o en el eje loco
Temperatura de motor
demasiado baja para el freno de motor (VEB)
El remolque no lleva ABS
Símbolos a la derecha de la pantalla: Luz larga encendida
Advertidor para cinturón de seguridad
Freno de estacionamiento aplicado
Split bajo conectado
ABS en el remolque no funciona
ABS en el remolque no funciona
Controlar tacógrafo
Leer más en el menú de error en la pantalla del tacógrafo. Luz antiniebla trasera encendida
Alta temperatura de aceite, ralentizador
Bajo nivel para líquido de lavado
Instrumentos, lámparas
INST-MID e INST-HIG
El instrumento contiene las lámparas de advertencia y testigos, situados tanto debajo de los medidores como integrados en los medidores, para indicar el estado y las advertencias. Encima de la pantalla hay además tres lámparas, una lámpara de información blanca (i), una lámpara de advertencia amarilla (CHECK) y una lámpara de parada (STOP) roja que se enciende junto con alguna otra lámpara o con una información en la pantalla. Cual de las lámparas se encenderá, dependerá de la gravedad de la falla.
Las siguientes lámparas existen en el instrumento:
Símbolo Significado
Símbolos encima de la pantalla:
Intermitentes izquierda (derecha respectivamente)
(En caso de falla la flecha parpadea dos veces más rápido.)
Intermitentes izquierda (derecha respectivamente), remolque
(En caso de falla la flecha parpadea dos veces más rápido).
Información (Se enciende junto con algún otro símbolo o con una información en la pantalla).
Controlar (Se enciende junto con algún otro símbolo o con una información en la pantalla. Pueden también encenderse cuando se conecta el encendido o cuando el motor arranca, sin que ninguna otra lámpara se encienda.) ¡Parar! (Se enciende junto con algún otro símbolo o con una información en la pantalla.)
Símbolos a la izquierda de la pantalla:
La batería no tiene ninguna carga
Símbolo Significado
Precalentamiento activo
Propulsión de las ruedas delanteras
Bloqueador de diferencial conectado entre las ruedas delanteras Elevación del bogie
Bogie elevado en el remolque
Bloqueador de diferencial conectado entre ruedas Bloqueador de diferencial conectado entre ejes Símbolos a la derecha de la pantalla:
Luz larga encendida
Advertidor para cinturón de seguridad
Freno de estacionamiento aplicado
Split bajo conectado
ABS en el remolque no funciona ABS en el remolque no funciona Controlar tacógrafo Leer más en el menú de error en la pantalla del tacógrafo.
Luz antiniebla trasera encendida
Instrumentos, pantalla
INST-BAS
La pantalla está ubicada al centro en el instrumento y muestra normalmente el recorrido del vehículo, pero
tiene además funciones para leer códigos de error manualmente.
Aspecto de pantalla
La pantalla está formada por ocho unidades de
7-carácteres de segmento, y seis indicadores: millas, km, y las cifras 1-4. Normalmente la línea inferior muestra el recorrido y su unidad se muestra en el indicador (millas, km., respectivamente) en la línea superior.
Los seis primeros caracteres en la línea inferior pueden mostrar las cifras 0-9, y la penúltima pueden ser las cifras 0-9 o las letras I (inactivo), A (activo o AM) o P (PM). En el diagnóstico aparece las siguientes visualización de pantalla:
1 El número MID tiene tres posiciones y en longitud y es mostrado con ayuda de tres símbolos a la izquierda. MID = Identificación de la unidad de mando
2 PID/SID/PPID/PSID tiene tres posiciones de longitud y aparece comenzando en el cuarto carácter desde la izquierda.
3 Los dos caracteres a la derecha, indican de que tipo de falla se trata (FMI) .
4 Encima en el centro hay cuatro menores numerados 1-4, lo cual indica que parámetro ha sido afectado.
1 = PID = Identificación de parámetros 2 = SID = Identificación de componente 3 = PPID = Identificación de parámetros, única de Volvo
4 = PSID =Identificación única Volvo de componente
Lectura de los códigos de error
Encima de la pantalla existen dos lámparas (advertencia y parada) que llaman la atención del conductor. Cuando alguna de estas lámparas se enciende, se registra un código de error que puede leerse en el menú de diagnóstico.
1 El menú de diagnóstico se activa pulsando ”Elegir” en la palanca de control. Después serán llamadas las unidades de mando y todas posiciones empiezan a parpadear ”–”. Dentro de cinco segundos aparecen los códigos de error.
2 Si la unidad de mando llamada no tiene ningún código de error, aparecerá ”0000” en las cuatro primeras posiciones.
3 Si hay códigos de error aparecerá MID-,
PID/PPID/SID/PSID-, y el número FMI en la pantalla. 4 Para ver la página de estado, pulsar ”∇”. En las tres
primeras posiciones se muestra el número de veces que el código de error ha aparecido. A la derecha se lee si la falla es ”A” activa o ”I” inactiva.
Para regresar al número MID, pulsar ” ”.
En el final de la lista de códigos de error, aparece ”END” en la pantalla.
Máx. 20 códigos de error pueden ser mostrados. El número 21 muestra siempre ” END — — — — —”. Para regresar al cuentakilómetros, pulsar ”Esc”.
Nota! Para más información sobre lectura de los códigos
de error verInstrucción para conductores Pantalla.
T3015641
Restaurar los códigos de error
Presionar ”Elegir” un segundo para restaurar los códigos de error.
Ajuste de fecha y hora
Nota! El reloj no puede ser ajustado si el vehículo lleva
tacógrafo. El ajuste se hace entonces a través del menú de ajuste del reloj.
La función del reloj y de fecha se usa para mostrar en que momento se ha registrado el código de error. El ajuste del reloj se activa al conectar la tensión después de una rotura de tensión.
Ajuste del reloj:
•
Pulsar ”Elegir” y los dos primeros caracteres serán activos e intermitentes dos veces por segundo. Ajustar las horas con ” /∇”. Confirmar con ”Elegir” y el primer carácter de minutos queda activo.•
Ajustar el primer número para los minutos con ” /∇”. Confirmar con ”Elegir”.•
Ajustar el primer número para los minutos con ” /∇”. Confirmar con ”Elegir” y los ajustes de fecha se activan.•
Si ”Esc” es presionado durante el ajuste del reloj, se interrumpe el reloj y la fecha, y aparece el cuentakilómetros.•
Situar AM/PM con ” /∇”. Confirmar con ”Elegir”.•
De fábrica hay un valor pre-ajustado para el reloj y para la fecha que puede ser modificado.T3015642
Ajuste de fecha:
Nota! La visualización de fecha sigue el estándar ISO
(AAMMDD).
•
Ajustar los dos números lo máximo a la izquierda de la fecha con ” /∇”. Confirmar con ”Elegir”.•
Ajustar los dos números del medio de la fecha con ” /∇”. Confirmar con ”Elegir”.•
Ajustar los dos números lo máximo a la derecha de la fecha con ” /∇”. Confirmar con ”Elegir”.•
”Esc” retrocede al segmento anterior o interrumpe el ajuste si el primer segmento está activo.•
Pulsar ”Elegir” cuando la fecha está ajustado.INST-MID e INST-HIG
La pantalla tiene como misión presentar la información al conductor. Esta es maniobrada con la palanca de control en el lado derecho del volante. La información está estructurado con menús principales y submenús con las funciones correspondientes. Qué menús hay accesibles, dependerá de si el vehículo se está conduciendo o si está parado.
Conducción = velocidad superior a 3 km/h. Parado = velocidad inferior a 3 km/h.
La pantalla puede presentar tres tipos de información: Información, Advertencia o Parada.
En informaciones durante el funcionamiento, que requieren una solución inmediata por parte del conductor, aparece el texto de pantalla con el símbolo correspondiente automáticamente. Junto con la información se enciende bien, ya sea el testigo blanco (Información), amarillo (advertencia) o rojo (parada) en la pantalla.
Cuando se enciende la lámpara roja y el motor está en marcha, se activa también una señal de alarma.
Varios mensaje pueden estar activados al mismo tiempo. Cuando una nueva información se activa aparece la nueva en lugar de la antigua a condición de que la nueva tenga la misma o mayor prioridad.
Aspecto de pantalla
La ventana de la pantalla está dividida en tres campos,: 1 Campo de menú. Aquí se muestran los menús, y la
alarma automática , mensajes de advertencia y de información.
2 Elección propia. En la sección izquierda aparece la información que el conductor mismo ha elegido con ayuda de la pantalla de favoritos. En la sección derecha aparece el reloj.
3 Línea de estado. En la sección izquierda aparecen los símbolos de estado. En la derecha aparece el cuentakilómetros (odómetro).
T3014605
Nota! La línea superior contiene información de que
menú principal y que submenú están activos, y cuantos submenús hay disponibles.
Elección de menú,
Desde el punto de vista de la seguridad hay memos menús accesibles durante la conducción que cuando el vehículo está parado.
Lista de menús
1. Medidor 1.1 Posición de marcha1 1.2 Temperatura, exterior1 1.3 Temperatura, aceite de motor 1.4 Temperatura, caja de cambios1 1.5 Temperatura, eje trasero1 1.6 Pulsar, depósito primario1 1.7 Voltímetro/Amperímetro1
2.1 Combustible consumido 2.1.1 Ajuste a cero, consumo combustible
2.2 Combustible restante 2. Datos de combustible
2.3 Datos de etapa 2.3.1 Ajuste a cero, datos etapa 3.1 Reloj y fecha 3.1.1 Ajuste, reloj y fecha
3.2.1 Ajuste, despertador 3.2.2 Cierre, despertador 3.2.3 Activar, despertador 3.2 Reloj despertador
3.2.4 Ajuste, despertador 3.3 Odómetro 3.3.1 Ajuste a cerpo, odómetro 3.4 Velocidad media 3.4.1 Ajuste a cero, velocidad media 3. Tiempo/distancia
3.5 Horario de llegada calculado2 3.5.1 Ajuste, horario de llegada 4.1 Panel nocturno
4.2 Pantalla favorita 4.2.1 Ajuste, pantalla favorita 4.3 Iluminación de fondo 4.3.1 Ajuste, iluminación de fondo 4.4 Pantalla favorita ajuste
4. Pantalla
4.5 Nocturna/diurna3 5. Información de vehículo
Lista de menús 7.1 Programar 7. Temporizador de estacionamiento 1 4 7.2 Restaurar 8.1 Idioma 8.2.1 Recorrido 8.2.2 Consumo combustible 8.2 Unidades 8.2.3 Temperatura 8.3.1 Horario 8.3 Horario/fecha 8.3.2 Fecha 8.4.1 Contraste 8.4.2 Iluminación de fondo 8. Ajuste de pantalla4 8.4 Iluminación de pantalla 8.4.3 Pantalla diurna 8.5 Cambiar contraseña5 9.1 Antirresbalamiento1 9.2.1 Régimen (max) 9.2.2 Velocidad (máx) 9.2 Límite flota5 9.2.3 Combustible (objetivo) 9.3 Calibrado de amperímetro1 9. Ajuste de vehículo4 9.4 Núm. vehículo5
9.5 Luces de cruce automáticas1 10.1 Diagnóstico de error
10.2.1 Test de testigos, diodos 10.2.2 Test de medición 10.2.3 Test de pantalla 10.2 Test de instrumento 10.2.4 Test de altavoz 10. Diagnóstico4 10.3 Número artículo 11. Datos de vehículo4 11.1 Nivel de aceite
11.2 Indicador de carga1 12.1 Id vehículo
12.2 Valor total 12.3 Datos de viaje 12. Registro de datos4
12.4 Ajuste a cero, datos de viaje5 13. Contraseña4 13.1 Registro, contraseña
1
Opción.
2
Rige solamente para INST-HIG.
3
Cambia entre las posiciones positiva y negativa en la pantalla.
4
Rige solamente para vid parado.
5
Símbolos de pantalla
Alarma, advertencia, información de símbolos
Símbolo Significado
Alta temperatura refrigerante
Nivel, refrigerante
Baja presión de aceite Bajo nivel de aceite, motor
Alta temperatura, aceite de motor
Fallo en el precalentamiento
Alta temperatura tubo de aspiración
Temperatura de motor
demasiado baja para el freno de motor (VEB)
Filtro de aire taponado
El motor se para
Presión en el cárter de cigüeñal demasiado alto
Régimen de motor demasiado alto
Aire a presión, caja de cambios
Fallo en la caja de cambios
Nivel, aceite para caja de cambios
Presión de aceite, caja de cambios
Alta temperatura, aceite para caja de cambios
Freno de estacionamiento aplicado en la marcha Baja presión de frenos
Símbolo Significado
Calentamiento, embrague
Temperatura, ralentizador hidráulico
Remolque acoplado sin ABS
Mal efecto de frenado en el remolque
Efecto de frenado irregular entre vehículo tractor y remolque Fallo en el remolque
Baja presión en el sistema de suspensión neumática Resbalamiento de rueda
Función antirresbalamiento ocasionalmente desconectada ESP (programa de estabilidad) ocasionalmente desconectado Compuerta del maletero abierta
Puerta abierta
Puerta del maletero abierta
Cerradura de basculamiento de cabina abierta Remolque desconectado Información, superestructura Suspensión neumática en posición manual Suspensión neumática no en posición de marcha Fallo en la servodirección
Símbolo Significado Parada Advertencia de tensión Advertencia de corriente Sobrecalentamiento, instrumentos SRS
Nivel bajo, líquido de lavado
Fallo en la luz larga
Fallo en la luz de freno
Fallo en los intermitentes
Advertencia, riesgo de resbalamiento Fallo en el medidor de combustible Filtro de combustible, advertencia Agua en el combustible
Bajo nivel de combustible
Símbolo Significado
Control de estabilidad, activo
Compartimiento de hojas de diagrama abierto (Solamente algunas variantes)
Alarma en posición de servicio. Consulte ”Instrucción para conductores, Alarma antirrobo” para más información.
Secador de aire
Secador de aire, fuga
Velocidad insuficiente para función ACC
Hay que limpiar el radar ACC
Radar ACC calentándose
Arranque auxiliar trasero
Advertencia de desgaste, forros de freno
Advertencia de temperatura de frenos
Símbolos de estado
Símbolo Significado
Precalentamiento activo o fallo en el precalentamiento Temporizador de
estacionamiento activado Reloj despertador activado
Información activa
MI Cuentakilómetros, millas KM Cuentakilómetros, kilómetro PTO (Toma de
fuerza)
Toma de fuerza activa
Símbolo Significado
CC Mantenedor de velocidad activo ACC Programador de velocidad
adaptivo, activado
Freno adicional posición A Freno adicional posición 1 Freno adicional posición 2 Freno adicional posición 3 Freno adicional posición B Freno adicional actuando
