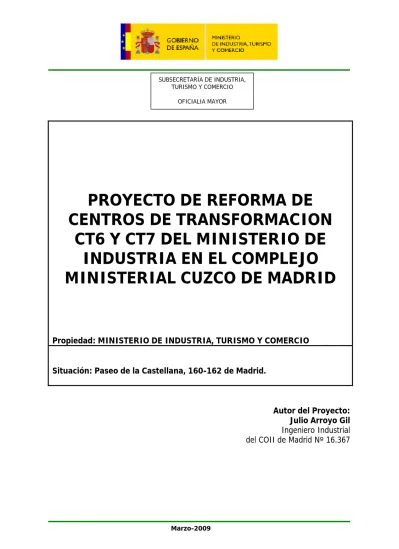

PROYECTO DE REFORMA DE CENTROS DE TRANSFORMACION CT6 Y CT7 DEL MINISTERIO DE INDUSTRIA EN EL COMPLEJO MINISTERIAL CUZCO DE MADRID

(1)

Marzo-2009

PROYECTO DE REFORMA DE CENTROS DE TRANSFORMACION

CT6 Y CT7 DEL MINISTERIO DE INDUSTRIA EN EL COMPLEJO MINISTERIAL CUZCO DE MADRID

Propiedad: MINISTERIO DE INDUSTRIA, TURISMO Y COMERCIO Situación: Paseo de la Castellana, 160-162 de Madrid.

Autor del Proyecto:

Julio Arroyo Gil Ingeniero Industrial del COII de Madrid Nº 16.367

SUBSECRETARÍA DE INDUSTRIA, TURISMO Y COMERCIO

OFICIALIA MAYOR

(2)

09011_00_Indice.doc 1 de 1 Marzo-09 SUBSECRETARÍA DE INDUSTRIA,

TURISMO Y COMERCIO OFICIALIA MAYOR

ÍNDICE DEL PROYECTO

I. MEMORIA DESCRIPTIVA.

II. CALCULOS JUSTIFICATIVOS.

III. PRESUPUESTO IV. PLANOS.

V. PLIEGO DE CONDICIONES.

VI. ESTUDIO DE SEGURIDAD Y SALUD. En documento anexo.

(3)

SUBSECRETARÍA DE INDUSTRIA, TURISMO Y COMERCIO

OFICIALIA MAYOR

I. MEMORIA DESCRIPTIVA

(4)

09011_01_Memoria.doc 1 de 50 Marzo-09 SUBSECRETARÍA DE INDUSTRIA,

INDICE MEMORIA:

1 OBJETO. ... 3

2 ANTECEDENTES. ... 3

3 ALCANCE. ... 3

4 TITULAR. ... 5

5 FACULTATIVO ... 5

6 EMPLAZAMIENTO DE LAS INSTALACIONES. ... 5

7 DESCRIPCION DEL EDIFICIO. ... 5

8 DESCRIPCIÓN DE LA ACTIVIDAD. ... 7

9 LEGISLACION APLICABLE. ... 7

9.1 NORMATIVA GENERICA. ... 7

9.2 NORMATIVA GENERICA ELECTRICA. ... 8

9.3 NORMATIVA ESPECIFICA INSTALACIONES ELECTRICAS DE ALTA TENSION: ... 8

9.4 NORMATIVA ESPECÍFICA INSTALACIONES ELECTRICAS DE BAJA TENSION: ... 9

9.5 NORMATIVA SEGURIDAD Y SALUD, PREVENCION DE RIESGOS LABORALES: ... 9

10 DESCRIPCION INSTALACION EXISTENTE. ... 14

11 DESCRIPCION Y JUSTIFICACION DE LA INSTALACION PROPUESTA. ... 19

11.1 GENERALIDADADES... 19

11.2 Bases de Cálculo. ... 20

11.3 PREVISION DE POTENCIA Y CONSUMOS. ... 20

11.4 LINEAS DE ALTA TENSION. ... 21

11.4.1 Justificación de la necesidad de la línea. ... 21

11.4.2 Indicación del emplazamiento de la línea. ... 21

11.4.3 Descripción del trazado de la línea. ... 21

11.4.4 Categoría de las líneas (Art. 3 RLAT, RD 223/2008). ... 21

11.4.5 Descripción de la línea. ... 21

11.4.6 Relación de Cruzamientos, Proximidades y Paralelismos. ... 22

11.4.7 Intensidades Admisibles. ... 22

11.4.8 Protecciones. ... 22

11.5 CENTROS DE TRANSFORMACION. ... 23

11.5.1 Descripción general ... 23

11.5.2 Acometidas. ... 23

11.5.3 Potencia prevista. ... 23

11.5.4 Elementos constitutivos de los Centros de Transformación. ... 23

11.5.5 Cerramiento CT. ... 24

11.5.6 Instalación eléctrica. ... 24

11.5.7 Instalaciones de Protección Contra Incendios. ... 31

11.5.8 Medidas de seguridad. ... 31

11.6 INSTALACION DE BAJA TENSION. ... 32

11.6.1 Generalidades. ... 32

(5)

11.6.2 Clasificación locales afectos a servicio eléctrico (PTO. 8 ITC-BT-30). ... 34

11.6.3 Descripción de las instalaciones de enlace. ... 35

11.6.4 Instalación interior. (ITC-BT-19 a ITC-BT-24). ... 36

11.7 OTRAS INSTALACIONES Y TRABAJOS ASOCIADOS ... 40

11.7.1 Desmontajes. ... 40

11.7.2 Albañilería. ... 40

11.8 MANTENIMIENTO DE LA INSTALACION. ... 41

11.9 VERIFICACIONES E INSPECCIONES DE LA INSTALACION. ... 41

12 IMPACTO MEDIO AMBIENTAL ... 42

13 CRITERIOS DE EJECUCION Y PLAZOS. ... 43

14 CLASIFICACION SOLICITADA PARA LICITACION PÚBLICA. ... 46

15 CERTIFICADO DE OBRA COMPLETA. ... 47

16 ACTA DE REPLANTEO PREVIO Y VIABILIDAD. ... 48

17 CONCLUSIÓN. ... 49

18 INICIO DE OBRA. ... 50

(6)

1 OBJETO.

El objeto del presente Proyecto compuesto por Memoria, Cálculos, Planos, Pliego de Condiciones, Estudio de Seguridad y Salud, y Mediciones y Presupuesto, es la de definir y justificar las condiciones técnicas, de ejecución y económicas para la Reforma de los Centros de transformación CT6 y CT7, ubicados en el complejo ministerial Cuzco en el Paseo de la Castellana 160 de Madrid.

Las actuaciones previstas en este proyecto, son el punto de partida para llevar a cabo la reforma de adaptación a normativa de toda la instalación eléctrica de AT y BT del edificio del ministerio de Industria.

Así mismo el presente Proyecto, servirá para la realización de la instalación necesaria, por una empresa e instalador autorizados, supervisando su cumplimiento por el Director Facultativo, y para su Legalización ante los Organismos Oficiales Correspondientes (Dirección General de Industria Energía y Minas de la Comunidad de Madrid).

2 ANTECEDENTES.

El edificio objeto del Proyecto, fue construido en la década de los años 70, habiendo estado en servicio hasta la actualidad, con la actividad principal de uso administrativo como oficina privada y con una atención al público en las primeras plantas y en diversos departamentos.

Los años transcurridos desde su construcción, han hecho necesario la adaptación de las instalaciones del edificio, y en concreto de la instalación eléctrica, a los cambios acontecidos. Ha sido necesario adaptar la demanda, prácticamente nula de suministro eléctrico para los puestos de trabajo de oficina, ya que la principal herramienta de trabajo fue la máquina de escribir, a las nuevas necesidades, donde cada funcionario dispone de un ordenador, y de otros diversos elementos informáticos y/o e telecomunicaciones conectados a la red eléctrica del edificio.

3 ALCANCE.

Se presenta adjunto a este proyecto, el Estudio de Seguridad y Salud.

El alcance del presente proyecto contempla la reforma de los centros de transformación CT6 y CT7, incluyendo la instalación eléctrica de media tensión y baja tensión necesaria.

(7)

A continuación se incluye el alcance en función de diversos criterios:

Criterio por Centros de Producción:

o Centro de Transformación CT-7, situado en el sótano tres (S-3), que proporciona servicio de BT al propio edificio del Ministerio de Industria.

o Centro de Transformación CT-6, situado en el sótano tres (S-3), que proporciona servicio de BT a zonas comunes de los edificios del Ministerio de Industria y del Ministerio de Economía.

Criterio por Zonas de Consumo:

o Cuadros eléctricos de BT del propio local del CT-7 en la planta sótano tres (s-3).

o Cuadros eléctricos de BT del propio local del CT-6 en la planta sótano tres (s-3).

o Cuadro eléctrico de BT Auxiliar CP-6-7 en planta sótano tres (S-3), para minimizar las interferencias de los trabajos a realizar con el normal funcionamiento de la instalación.

Criterio por Equipamiento:

o Cuadros Eléctricos:

 Cuadro general CT-6 (CG-6), existente.

 Cuadro general CT-7 (CG-7), existente.

 Cuadro general CG-7-2 en CT-7, nuevo.

 Cuadro de ascensores en CT-7, existente.

 Cuadro CC-Ascensores en CT-7, nuevo.

 Cuadro CC-Alumbrado en CT-7, nuevo.

 Cuadro CP-6-7 en sótano 3, nuevo.

o Líneas eléctricas de alimentación:

 Desde los transformadores a los cuadros generales existentes.

 Desde el transformador T3 y T4 del CT-7 al cuadro CP-6-7.

 Desde el cuadro existente CG-7 hasta el cuadro CP-6-7.

 Desde el cuadro nuevo CG-7-2 hasta el cuadro CC-ascensores nuevo.

 Desde el cuadro nuevo CG-7-2 hasta el cuadro CC-alumbrado nuevo.

(8)

4 TITULAR.

El presente Proyecto se redacta por encargo del Ministerio de Industria, Oficialía mayor, Área de mantenimiento de las instalaciones, que será el titular de la instalación, con CIF:

S2800214E, y con domicilio fiscal en el paseo de la Castellana, 160-162, 28046 de Madrid.

El representante es D. José Manuel Sánchez Garzón, con domicilio, a efectos de esta documentación, en el paseo de la Castellana, 160-162, 28046 de Madrid.

Los datos de contacto son:

Teléfono: 91 583 00 55 Fax: 91 349 47 82 e-mail: [email protected]

5 FACULTATIVO

D. Julio Arroyo Gil, Ingeniero Industrial del Colegio Oficial de Ingenieros Industriales de Madrid (COIIM), colegiado con el número 16.367, con domicilio a efectos de esta documentación en la C/ Puerto Pajares, 13, P.I. Prado Overa 28914 de Leganes (Madrid).

Los datos de contacto son:

Teléfono: 638 783 540 Fax: 91 511 13 56 e-mail: [email protected]

6 EMPLAZAMIENTO DE LAS INSTALACIONES.

Las instalaciones objeto del presente Proyecto se encuentran ubicadas en el Paseo de la Castellana, 160-162, de Madrid.

7 DESCRIPCION DEL EDIFICIO.

Se describe a continuación las características del solar y de la propia edificación, objeto del Proyecto:

El solar.

(9)

Se encuentra ubicado en la dirección indicada, albergando un conjunto de edificios dedicado Complejo Cuzco, donde desarrollan su actividad los Ministerios de Industria, Turismo y comercio, y el Ministerio de Economía y Hacienda.

A este complejo se tiene acceso desde las calles, Alberto Alcocer nº 2, Panamá nº 1 y Paseo de la Castellana 160 y 162.

El solar tiene forma rectangular y con una superficie plana, con ligera pendiente ascendente sur-norte.

El edificio.

El edificio objeto del proyecto tiene acceso directo desde el Paseo de la Castellana, 160.

La planta del edificio es rectangular, con orientación de la fachada principal correspondiente a su lado mayor al oeste.

La identificación del edificio en planos se realizó con zona izquierda (A) y zona derecha (B).

El edificio dispone de 13 plantas sobre rasante y de 6 plantas bajo rasante.

La superficie total construida del ministerio de Industria es de 68.977 m2.

El edificio del Ministerio de industria, se comunica mediante zonas comunes con el Ministerio de Economía y Hacienda, compartiendo instalaciones.

Plantas sobre rasante:

Son un total de 13 plantas, numeradas desde la planta 00 a la planta 12, correspondiendo la planta 00 con el nivel bajo de pie de calle, por donde está el acceso principal.

La planta 00, dispone del vestíbulo principal con doble altura.

En cada planta existe zona de oficinas administrativas, y se cuenta con aseos masculinos y femeninos en ambos extremos.

Plantas bajo rasante:

Son un total de 6 sótanos, comunes para los 2 ministerios del Complejo Cuzco.

La entrada y salida de vehículos al exterior se realiza por el sótano 1, estando comunicados todos los sótanos para el tránsito de vehículos mediante 4 rampas.

Los sótanos se utilizan para aparcamiento, y para almacén y servicios auxiliares del edificio.

En el sótano 3 están situados los centros de transformación, en concreto el número 6 y número 7.

(10)

RESUMEN DE SUPERFICIES ÚTILES POR PLANTA Planta Superficie (m2)

Baja 1.807,03

Primera 1.965,59

Segunda 2.802,23

Tercera 1.834,63

Cuarta 1.752,88

Quinta 1.749,15

Sexta 1.830,25

Septima 1.804,91

Octava 1.847,83

Novena 1.846,63

Decima 1.870,54

Undecima 1.846,31

Duodecima 1.811,71

Total superficie ÚTIL 24.769,69

8 DESCRIPCIÓN DE LA ACTIVIDAD.

La actividad desarrollada y objeto del proyecto es la de Uso Administrativo para oficina Privada y con Atención al Público.

En base a la calificación indicada en la ITC-BT-28, el edificio se considera de Pública Concurrencia, en las plantas correspondiente a baja (00), primera (01) y segunda (02), puesto que de la estadística de accesos obtenida, se desprende que existe un número de personas ajenas superior a 50.

El resto de plantas desde la tercera (3ª) a la duodécima (12º), corresponde a oficina interna con un número de visitas de personal ajeno, muy inferior a 50.

9 LEGISLACION APLICABLE.

Para el diseño y posterior ejecución se ha seguido lo ordenado por la normativa y reglamentaciones Oficiales vigentes, entre las que cabe destacar las siguientes:

9.1 NORMATIVA GENERICA.

 Real Decreto 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación. B.O.E. Nº 74 publicado el 28/3/2006.

 Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación.

(11)

9.2 NORMATIVA GENERICA ELECTRICA.

 Ordenación del Sistema Eléctrico Nacional y desarrollos posteriores. Aprobado por Ley 40/1994, B.O.E. 31-12-94.

 Ley 54 / 1997 de 27 de noviembre del Sector Eléctrico. B.O.E. nº 285 de 28-11-98.

 Real Decreto 1955/2000, de 1 de diciembre, por el que se regulan las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica. B.O.E. nº 310 publicado el

 Corrección de errores del Real Decreto 1955/2000, de 1 de diciembre, por el que se regulan las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica BOE Nº 62 publicado el 13/3/2001.

 Autorización de Instalaciones Eléctricas. Aprobado por Ley 40/94, de 30 de Diciembre, B.O.E. de 31-12-1994.

 Real Decreto 661 / 2007 del 25 de Mayo, por el que se regula la actividad de producción de energía eléctrica en régimen especial.

9.3 NORMATIVA ESPECÍFICA INSTALACIONES ELECTRICAS DE ALTA TENSION:

 Real Decreto 223/2008, de 15 de febrero, por el que se aprueban el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09. B.O.E. Nº 068 publicado el 19/3/2008.

 Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación y las Instrucciones Técnicas Complementarias aprobadas por Decreto 12.224/1984, y publicado en el B.O.E. 1-8- 84.

 Instrucciones Técnicas Complementarias del Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación, Real Decreto 3275/1982. Aprobadas por Orden del MINER de 18 de octubre de 1984, B.O.E. de 25-10-84.

 Normas UNE y recomendaciones UNESA de aplicación.

Comunidad de Madrid

(12)

 Resolución de 13 de febrero de 2007, de la DGIEM, mediante la que se aprueban los modelos oficiales de la hoja de características y del certificado de fin de obra y las instrucciones relativas a la elaboración y presentación de proyectos de instalaciones eléctricas de alta tensión.

9.4 NORMATIVA ESPECÍFICA INSTALACIONES ELECTRICAS DE BAJA TENSION:

 Reglamento Electrotécnico de Baja Tensión, y sus instrucciones técnicas complementarias, REAL DECRETO 842/2002, de 2 de agosto. BOE núm. 224 del miércoles 18 de septiembre.

 Real Decreto 1890/2008, de 14 de noviembre, por el que se aprueba el Reglamento de eficiencia energética en instalaciones de alumbrado exterior y sus Instrucciones técnicas complementarias EA-01 a EA-07. BOE 2008 > 19 de noviembre de 2008 (Número 279).

 Guías Técnicas de aplicación al Reglamento Electrotécnico para Baja Tensión del Ministerio de Ciencia y Tecnología.

 Normas Particulares de Compañías Eléctricas inscritas en los Registros de la Administración General del Estado.

Comunidad de Madrid

 Actas de reunión del Grupo de Trabajo para el seguimiento de aplicación del REBT (R.D.842/2002) y Orden 9344/2003 de la Comunidad de Madrid.

 ORDEN 9344/2003, de 1 de octubre, del Consejero de Economía e Innovación Tecnológica, por la que se establece el procedimiento para la tramitación, puesta en servicio e inspección de instalaciones eléctricas no industriales conectadas a una alimentación en baja tensión. (BOCM nº249 de 18.10.2003).

9.5 NORMATIVA SEGURIDAD Y SALUD, PREVENCION DE RIESGOS LABORALES:

 Real Decreto 614/2001, de 8 de Junio, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico.

 Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales

(13)

 Ley 54/2003, de 12 de diciembre, de reforma del marco normativo de la Prevención de Riesgos Laborales

 R. D. 171/2004, de 30 de enero, por el que se desarrolla el artículo 24 de la Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales, en materia de coordinación de actividades empresariales.

 R. D. 5/2000, de 4 de agosto, por el que se aprueba el texto refundido de la Ley sobre Infracciones y Sanciones en el Orden Social.

 Ordenanza de Seguridad e Higiene en el Trabajo (O. M. 09/03/1971)

 R. D. 39/1997, de 17 de enero, por el que se aprueba el Reglamento de los Servicios de Prevención.

 R. D. 1627/1997, de 24 de octubre, por el que se establecen las Disposiciones mínimas de Seguridad y Salud en las obras de construcción.

 R. D. 604/2006, de 19 de mayo, por el que se modifica el R. D. 39/1997, de 17 de enero, por el que se aprueba el Reglamento de los Servicios de Prevención y el R.

D. 1627/1997, de 24 de octubre, por el que se establecen las Disposiciones mínimas de Seguridad y Salud en las obras de construcción.

 Ley 32/2006, de 18 de octubre, Reguladora de la Subcontratación en el sector de la construcción.

 R. D. 1109/1997, de 24 de agosto, por el que se desarrolla la Ley 32/2006, Reguladora de la Subcontratación en el sector de la construcción.

 R. D. 485/1997, 14 de abril, sobre disposiciones mínimas en materia de Señalización de seguridad y salud en el trabajo.

 R. D. 486/1997, 14 de abril, sobre disposiciones mínimas en materia de Seguridad y salud en los lugares de trabajo.

 R. D. 487/1997, 14 de abril, disposiciones mínimas de Seguridad y Salud relativas a la Manipulación manual de cargas.

 R. D. 773/1997, de 30 de mayo, sobre disposiciones mínimas de Seguridad y Salud relativas a la utilización por los trabajadores de equipos de protección individual.

 R. D. 1215/1997, 18 de julio, por el que se establecen las disposiciones mínimas de Seguridad y Salud para la utilización por los trabajadores de equipos de trabajo.

 R. D. Legislativo 1/1994, de 20 de junio, por el que se aprueba el texto refundido de la Ley General de la Seguridad Social.

(14)

 R. D. Legislativo 1/1995, de 24 de marzo, por el que se aprueba el texto refundido de la ley del Estatuto de los Trabajadores.

 Código Penal, aprobado por Ley Orgánica 10/1995, de 23 de noviembre.

 O. M. del ministerio de Trabajo y Asuntos Sociales, de 27 de junio de1997, de desarrollo de los Servicios de Prevención.

 R. D. 780/1998, de 30 de abril, BOE de 1.05.1998, por el que se modifica el R. D.

39//1997, de 17 de enero, por el que se aprueba el Reglamento de los Servicios de Prevención.

 R. D. 286/2006 de 10 de marzo, sobre protección de la Salud y la Seguridad de los trabajadores frente a los riesgos derivados del ruido durante el trabajo.

 R. D. 1277/2004, de 12 de noviembre, por el que se desarrolla el R. D. 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo.

 Decreto 2414/1961, de 30 de noviembre de 1961, por el que se aprueba el reglamento sobre Actividades Molestas, Insalubres, Nocivas y Peligrosas.

 Convenios Colectivos del Sector del Metal y de la Construcción, de las respectivas Provincias.

 Decreto de 26 de julio de 1957 en la parte referida a trabajos prohibidos a menores.

 R. D. 664/1997 de 12 de mayo, sobre Protección de los trabajadores contra riesgos relacionados con la exposición a agentes biológicos durante el trabajo.

 Orden del Ministerio de Trabajo y Asuntos Sociales de 25 de marzo de 1998, Por la que se adopta en función del proceso técnico el R. D. 664/1997, de 12 de mayo, sobre la protección de los trabajadores contra los riesgos relacionados con la exposición a agentes biológicos durante el trabajo

 R. D. 1124/2000, de 16 de junio, por el que se modifica el R. D. 665/1997, de 12 de mayo, sobre la protección de los trabajadores contra los riesgos relacionados con la exposición a agentes cancerígenos durante el trabajo.

 R. D. 1595/2004, de 2 de julio, por el que se modifica el R. D. 1879/1996, de 2 de agosto, por el que se regula la composición de la Comisión Nacional de Seguridad y Salud en el trabajo.

(15)

 R. D. 1389/1997 de 5 de noviembre, por el que se aprueban las disposiciones mínimas destinadas a proteger la seguridad y salud de los trabajadores en actividades mineras.

 R. D. 474/1988 de 30 de marzo, por el que se establecen las disposiciones de aplicación de la D84/528/CEE sobre aparatos elevadores y manejo mecánico.

 O. M. de 7 de abril de 1988, por la que se aprueba la Instrucción Técnica Reglamentaria referente a las máquinas, elementos de maquinas o sistemas de protección usados.

 R. D. 2291/1985 de 8 de noviembre, por el que se aprueba el reglamento de aparatos de elevación, manutención e instrucciones técnicas complementarias en lo que queden vigentes tras la norma anterior.

 R. D. 212/2002, de 22 de febrero, por el que se regulan las misiones sonoras en el entorno debidas a determinadas máquinas de uso al aire libre.

 Orden 2988/98 de 14 de julio, de la Consejería de Economía de la Comunidad de Madrid sobre disposiciones mínimas aplicables al montaje, mantenimiento y conservación de andamios tubulares utilizados en las obras de construcción.

 R. D. 216/1999 de 5 de febrero, sobre Disposiciones mínimas de Seguridad y Salud en el trabajo en el ámbito de las empresas de trabajo temporal.

 R. D. 396/2006, de 31 de marzo, por el que se establecen las disposiciones mínimas de Seguridad y Salud aplicables a los trabajos con riesgo de exposición al amianto.

 R. D. 783/2001, de 6 de julio, por el que se aprueba el reglamento sobre la protección sanitaria contra las radiaciones ionizantes.

 Ley 20/2007, de 11 de julio, del Estatuto del trabajador autónomo.

 R. D. 374/2001, de 6 de abril, sobre protección de la Salud y Seguridad de los trabajadores contra los riesgos relacionados con los agentes químicos durante el trabajo.

 R. D. 255/2003, de 28 de febrero, por el que se aprueba el reglamento sobre clasificación, envasado y etiquetado de preparados peligrosos.

 R. D. 1435/1992, de 27 de noviembre, por el que se dictan las disposiciones de aplicación de la Directiva del consejo 89/392/CEE, relativa a la aproximación de las legislaciones de los estados miembros sobre maquinaria.

(16)

 R. D. 56/1995, de 20 de enero, por el que se modifica el R. D., de 27 de noviembre, relativo a las disposiciones de aplicación de la Directiva del consejo 89/392/CEE, sobre máquinas.

 R. D. 1407/1992, de 20 de noviembre por el que se regulan las condiciones para la comercialización y libre circulación intracomunitaria de equipos de protección individual.

 R. D. 159/1995, de 3 de febrero, por el que se modifica el R. D. 1407/1992, de 20 de noviembre, por el que se regulan las condiciones para la comercialización y libre circulación intracomunitaria de los equipos de protección individual.

 R. D. 681/2003, de 12 de junio, sobre la protección de la Salud y la Seguridad de los trabajadores expuestos a los riesgos derivados de atmósferas explosivas en el lugar de trabajo.

(17)

10 DESCRIPCION INSTALACION EXISTENTE.

A continuación se realiza la descripción general de la instalación eléctrica de alta tensión y baja tensión existente, y que va a ser objeto de reforma en este proyecto.

CENTROS DE TRANSFORMACION.

El edificio de Industria se alimenta desde 2 centros de transformación, el CT6 y el CT7, ambos situados en la planta sótano 3.

El CT7 es exclusivo de este edificio, y cuenta con 2 transformadores de 630kVA para iluminación y 2 transformadores para fuerza, uno de 630kVA y otro de 1000kVA.

Actualmente están en paralelo 1 transformador de 630kVA con el transformador de 1000kVA.

El CT6 alimenta a zonas comunes del complejo Cuzco, en particular alimenta a zonas comunes y a los sótanos. Cuenta con 1 transformador de 1000kVA para iluminación y un transformador de 630 kVA para fuerza. Actualmente están en paralelo 1 transformador de 630kVA con el transformador de 1000kVA.

Ambos centros de transformación cuentan con una extinción automática de incendios por gas.

Respecto a las protecciones de alta tensión, se dispone para cada transformador de protección primaria mediante interruptor auto neumático con relé de protección térmica directa y fusible.

Las coordenadas UMTS de los Centros de transformación objeto del proyecto son:

o CT6:

 X: 441.742

 Y: 4.478.972 o CT7:

 X: 441.742

 Y: 4.478.954

Las actuaciones previstas en este proyecto, se concentran en el transformador de alumbrado del CT6 posición T2 de 630kVA, y el transformador de fuerza del CT7 posición T3 de 1000kVA, siendo las características principales de dichos transformadores y sus protecciones de alta tensión:

(18)

Transformador T2 CT6 Marca: Incoesa

Nº Fabricación: 148690 Fecha: 2006

Tipo: 1000/17.5/15-B2-A-PA Potencia: 1000 kVA

Conexión: Dyn 11 Un: 15000/400-231 V Ucc %: 6,04

In: 38,49/1443,4 A Aislante: Seco

Protección primaria T2 CT6 INTERRUPTOR AUTONEUMATICO Marca: Isodel

Clase: auto neumático Tipo: RIF-5S

Un: 17,5/23 kV In: 400 A

RELE DE PROTECCION SOBREINTENSIDAD Marca: Isodel

Clase: Térmico directo regulable Tipo: RTE 4B

In: 25 A

I reg. térmica: 1,5 In = 37,5A las tres fases FUSIBLE PROTECCION CORTOCIRCUITO Marca: Siba

Tipo: D44534 Un: 10/24 kV In: 80 A

PROTECCION POR TEMPERATURA TRANSFORMADOR Alarma: 120 ºC.

Disparo protección primaria: 140 ºC.

Protección secundaria T2 CT6

(19)

INTERRUPTOR AUTOMATICO Marca: General Electric Clase: Magnetotérmico In: 1600 A

I reg. térmica: 1 In = 1600 A

I reg. instantánea: 10 I reg. térmica = 16000 A.

Tipo: 630/17.5/15-B2-EN-PA Potencia: 630 kVA

In: 24,25/909,3 A

Aislante: Encapsulado resina.

Protección primaria T3 CT7 INTERRUPTOR AUTONEUMATICO Marca: Isodel

Un: 17,5/23 kV In: 400 A

In: 10/15 A

I reg. térmica: 1,6 In = 16 A fase exterior; 1,6 In = 24A fases interior y centro.

FUSIBLE PROTECCION CORTOCIRCUITO Marca: Isodel

(20)

Tipo: TTR 6 Un: 25 kV In: 32 A

Protección secundaria T3 CT7 INTERRUPTOR AUTOMATICO Marca: Metron-Sace

Clase: Magnetotérmico Tipo: HM

In: 1250 A

I reg. térmica: 0,86 In = 1075 A I reg. instantánea: 5 In = 6250 A.

CUADROS GENERALES DE BAJA TENSION.

Los cuadros generales de baja tensión se encuentran situados en los mismos recintos que los centros de transformación correspondientes.

Cuadro General de Distribución CG-6

La envolvente del cuadro es de chapa metálica lacada, formado de varios módulos unidos entre si para formar el cuadro completo, con acceso a su interior mediante tapas en cada uno de los módulos de protección y cableado.

El cuadro de Alumbrado cuenta con protección general, equipos de medida de voltaje e intensidad, y alimenta de forma resumida a los siguientes servicios:

 Alumbrado del CT-6.

 Cuadros de alumbrado de zonas comunes.

 Cuadro de alumbrado de planta cubierta.

 Cuadro de alumbrado exterior.

 Cuadros de Alumbrado de aparcamiento.

El cuadro de Fuerza cuenta con protección general, equipos de medida de voltaje e intensidad, y alimenta de forma resumida a los siguientes servicios:

 Cuadros de fuerza de zonas comunes.

(21)

 Cuadro de cocina.

 Cuadro de ascensores

 Cuadros de ventiladores de aparcamiento.

 Extinción automática del CT-6

 Cuadro de conmutación para CPD

 Cuadro de climatización de CPD

Cuadro General de Distribución CG-7

La envolvente del cuadro es de chapa metálica lacada, formado de varios módulos unidos entre si para formar el cuadro completo, con acceso a su interior mediante tapas en cada uno de los módulos de protección y cableado.

El cuadro de alumbrado está dividido en dos partes, una para la entrada del trafo 1 y otra para la entrada del trafo 2, con un seccionador de unión que permanece en posición abierto, pero que permite, en caso de fallo de uno de los transformadores, cerrar el seccionador manualmente y alimentar a todos los servicios de alumbrado con un transformador.

El cuadro de Alumbrado cuenta con 2 entradas diferentes, una para cada trafo, contando cada una con protección general, equipos de medida de voltaje e intensidad, y alimenta de forma resumida a los siguientes servicios:

 Cuadros de Alumbrado de planta.

 Alumbrado del CT-7

 Alumbrado de central telefónica.

El cuadro de fuerza está dividido en dos partes, una para la entrada del trafo 3 y otra para la entrada del trafo 4, con un seccionador de unión que permanece en posición cerrado, con los 2 transformadores en paralelo.

El cuadro de Fuerza cuenta con 2 entradas diferentes, una para cada trafo, contando cada una con protección general, equipos de medida de voltaje e intensidad, y alimenta de forma resumida a los siguientes servicios:

TRAFO 3 de 630kVA

 Cuadros de fuerza de planta

 Cuadro de AA de subcentral de industria.

 Cuadro central telefónica.

TRAFO 4 de 1000kVA

(22)

 Cuadros de fuerza de planta.

 Cuadros de equipos.

 Cuadros de talleres.

 Extinción automática del CT-1 y CT-7

 Cuadro de conmutación para CPD

 Cuadro de climatización de CPD

11 DESCRIPCION Y JUSTIFICACION DE LA INSTALACION PROPUESTA.

11.1 GENERALIDADADES.

Las actuaciones previstas en este proyecto buscan las siguientes finalidades:

o Adaptación a normativa actual de la instalación eléctrica.

o Sustitución de la instalación eléctrica envejecida y con una vida útil agotada.

o Incremento de fiabilidad del sistema eléctrico por las mejoras previstas.

Las actuaciones a realizar son las siguientes:

o Intercambio de transformadores entre CT-6 y CT-7, dejando 2 trasformadores de 630kVA en paralelo en el CT-6 y 2 transformadores de 1000kVA en paralelo en el CT-7, en el cuadro CG-7-2, y manteniendo los otros 2 transformadores de 630kVA en el cuadro CG-7-1.

o Modificaciones en la aparamenta asociada de alta tensión y baja tensión a los dos transformadores intercambiados.

o Instalación de un cuadro eléctrico auxiliar CP-6-7, que sirva de comodín para la realización del traslado de líneas eléctricas con las mínimas interferencias, desde los cuadros existentes al nuevo cuadro.

o Desconexión y desmontaje del cuadro general existente CG-7-2, cuadro de CPD y cuadro de ascensores existentes.

o Instalación de los nuevos cuadros en el CT-7 denominados, CG-7-2, CC- ALUMBRADO y CC-ASCENSORES, y sus respectivas líneas eléctricas.

o Conexión de batería de condensadores existente al nuevo cuadro CG-7-2.

o Suministro de nueva batería de condensadores para futuro cuadro CG-7-1, que alimentará a cuadro CP-6-7.

(23)

o Desmontaje de cuadros y líneas eléctricas.

o Cuarto para cuadro CP-6-7.

o Ayudas de albañilería y obra civil.

11.2 Bases de Cálculo.

En el apartado del proyecto correspondiente a los cálculos justificativos se incluyen los siguientes apartados:

o INSTALACION ELECTRICA DE ALTA TENSION.

 INTENSIDAD DE ALTA TENSIÓN.

 INTENSIDAD DE BAJA TENSIÓN.

 CORTOCIRCUITOS.

 SELECCIÓN DE LAS PROTECCIONES DE ALTA Y BAJA TENSIÓN.

 DIMENSIONADO DE LAS LINEAS DE ALTA TENSION.

 CÁLCULO DE LAS INSTALACIONES DE PUESTA A TIERRA.

o INSTALACION ELECTRICA DE BAJA TENSION.

 CÁLCULOS JUSTIFICATIVOS DE LINEAS Y CUADROS DE BT.

11.3 PREVISION DE POTENCIA Y CONSUMOS.

Para la previsión de potencias de los centros de transformación, se adoptan los valores obtenidos de potencia máxima simultánea en la instalación, que fueron ya calculados en el proyecto presentado al ministerio referente a la adaptación a normativa de la instalación eléctrica en el Ministerio de Industria.

Se adjunta tabla resumen con la configuración de los centros de transformación CT6 y CT7, con la dotación de transformadores actual, la demanda de potencia máxima prevista en la instalación, y la propuesta que se realiza en este proyecto para cubrir las necesidades de suministro eléctrico.

NECESIDADES

Configuración P (kVA) P(kVA) Configuración P (kVA)

CT6 CG-6 1x630+1x1000 1630 1149 1x630+1x630 1260

CG-7-1 2x630 1260 1216 2x630 1260

CG7-2 1x630+1x1000 1630 1954 2x1000 2000

EXISTENTE

CT7

PROPUESTA CENTRO

TRANSFORMACION

CUADRO GENERAL

(24)

11.4 LINEAS DE ALTA TENSION.

11.4.1 Justificación de la necesidad de la línea.

Las líneas de alta tensión objeto de éste proyecto, son existentes, siendo necesario sólo su desconexión de los transformadores de origen T2 de 1.000kVA en el CT6, y el T3 de 630kVA en el CT7, y su vuelta a conectar una vez intercambiados los transformadores, en el T1 de 630kVA en el CT6, y del T3 de 1.000kVA en el CT7. Sólo se actúa sobre los puentes de alta tensión entre cabinas de protección y el transformador, en los terminales del transformador.

11.4.2 Indicación del emplazamiento de la línea.

Las líneas objeto del proyecto son interiores al edificio situado en el Paseo de la Castellana, 160-162 de Madrid, y localizadas dentro de los centros de transformación CT6 y CT7.

11.4.3 Descripción del trazado de la línea.

El trazado de las líneas existentes, es en el interior del edificio y dentro de los centros de transformación CT6 y CT7 existentes.

11.4.4 Categoría de las líneas (Art. 3 RLAT, RD 223/2008).

Según la clasificación el artículo 3 del RLA, las líneas objeto de este proyecto corresponden a la TERCERA categoría, al ser la tensión inferior a 30kV y superior a 1 kV.

La tensión nominal existente es de 15 kV, y la tensión más elevada de la red 17,5kV.

11.4.5 Descripción de la línea.

Las características de la línea son:

o Clase de corriente Alterna trifásica o Frecuencia 50 Hz

o Tensión nominal 15 kV

o Tensión más elevada de la red (Us ) 17,5 kV o Categoría de las redes: A

11.4.5.1 Materiales: Cables y Accesorios.

Las líneas son existentes con el siguiente cableado:

(25)

o CT6 Transformador T2, cableado unipolar tipo HEPRZ1 12/20kV de 95 mm2 con conductor de Aluminio, y 125kV de valor de cresta de la tensión soportada a impulsos tipo rayo.

o CT7 Transformador T3, cableado unipolar tipo EPR 12/20kV de 95 mm2 con conductor de Aluminio, y 125kV de valor de cresta de la tensión soportada a impulsos tipo rayo.

11.4.5.2 Instalación de cables aislados.

Estas líneas existentes discurren desde las cabinas existentes hasta las palas del transformador, a través de canalización enterrada existente, formada por tubo de 200mm enterrado en solera de hormigón del CT.

Las pantallas metálicas de los cables se conectarán a tierra, en ambos extremos, en el transformador y en la cabina de alta tensión.

11.4.6 Relación de Cruzamientos, Proximidades y Paralelismos.

La instalación de líneas es existente, y se cumple con las distancias de cruzamiento, proximidad y paralelismo con otras instalaciones, incluida la baja tensión.

11.4.7 Intensidades Admisibles.

La justificación del cableado utilizado está incluido en el apartado de Cálculos del Proyecto, indicándose a continuación una tabla con los parámetros más significativos para cada una de las líneas de alta tensión.

LINEA AT CT TRAFO POTENCIA (kVA)

LONGITUD (M)

INTENSIDAD (A)

INTENSIDAD CORREGIDA (A)

SECCION (MM2)

TIPO CONDUCTOR

INTENSIDAD ADMISIBLE

(A)

CAIDA DE TENSION

L1 CT6 T1 630 12 24,25 24,25 3x(1x95) HEPRZ1 AL 185 0,05%

L2 CT7 T3 1.000 12 38,49 38,49 3x(1x95) EPRZ1 AL 200 0,05%

11.4.8 Protecciones.

Las protecciones contra sobreintensidades: cortocircuitos y sobrecargas, y contra sobretensiones, se encuentran descritas en el capítulo del centro de transformación.

(26)

11.5 CENTROS DE TRANSFORMACION.

11.5.1 Descripción general

El alcance de este proyecto consiste en la modificación de los centros de transformación CT6 y CT7, intercambiando el transformador T2 del CT6 por el transformador T3 del CT7, y su instalación asociada.

Las características y los equipos existentes en ambos CT ya han sido descritos en apartados anteriores

11.5.2 Acometidas.

Las acometidas a los CT no están incluida dentro del alcance.

Existe un anillo de alta tensión entre los diferentes centros de transformación del complejo ministerial Cuzco, con doble acometida de compañía.

11.5.3 Potencia prevista.

En la tabla siguiente se indican los valores de potencia eléctrica existente, y los valores previstos en el proyecto para los CT en cuanto a la Potencia máxima admisible y la Potencia instalada.

Configuración P (kVA) Configuración P Máx Admisible (kVA) P Instalada (kVA) CT6 CG-6 1x630+1x1000 1630 1x630+1x630 1260 1260

CG-7-1 2x630 1260 2x630 1260

CG7-2 1x630+1x1000 1630 2x1000 2000 CT7

PROPUESTA EN PROYECTO

3260 CENTRO

TRANSFORMACION

CUADRO GENERAL

EXISTENTE

11.5.4 Elementos constitutivos de los Centros de Transformación.

Los elementos constitutivos de los Centro de Transformación existentes son los siguientes:

o Cerramiento CT o Celda de Alta Tensión.

o Transformadores de MT/BT.

o Protecciones de alta tensión o Protecciones de baja tensión o Cuadros de baja tensión

(27)

o Interconexión celda-trafo.

o Interconexión trafo-cuadro BT.

o Instalación de puesta a tierra.

o Instalación de ventilación.

o Instalación de protección contra incendios.

o Señalización y material de seguridad.

En los siguientes apartados se describen los diferentes elementos constitutivos del CT existentes, y las modificaciones previstas en este proyecto.

11.5.5 Cerramiento CT.

Los centros de transformación CT6 y CT7, son interiores al edificio, y están situados en el sótano 3. En ambos casos, los cerramientos están realizados con bloques de hormigón, y disponen de puertas de entrada de personal y equipos de dimensiones adecuadas.

Según la normativa actual vigente, el DB SI del CTE, el cerramiento debe cumplir los siguientes condicionantes, al estar catalogado como un local de riesgo especial bajo:

o La resistencia al fuego de la estructura portante será al menos R90.

o La resistencia al fuego de paredes y techos será al menos EI90.

o Las puertas de acceso serán al menos EI2 45-C5.

o EL máximo recorrido de evacuación hasta alguna salida será inferior a 25 metros.

11.5.6 Instalación eléctrica.

Las características facilitadas por la compañía suministradora eléctrica en cuento a la red de alta tensión son las siguientes:

o Tensión nominal 15kV entre fases o Tensión máxima de Aislamiento: 17,5 kV o Potencia de cortocircuito en A.T.: 500 MVA o Intensidad máxima de puesta a tierra: 1000 A o Tiempo de desconexión de la falta: 0,5 segundos o Sistema de puesta a tierra del neutro: Rígido a tierra

(28)

11.5.6.1 Características celdas de alta tensión.

Con el intercambio de transformadores entre el CT6 y el CT7, las celdas existentes de alta tensión quedan con la siguiente configuración:

Celda protección transformador T2 CT6 de 630 kVA INTERRUPTOR AUTONEUMATICO

Marca: Isodel

Un: 17,5/23 kV In: 400 A

In: 15 A para las 3 fases

Tipo: TTR 6 Un: 25 kV In: 32 A

Celda protección transformador T3 CT7 de 1000 kVA INTERRUPTOR AUTONEUMATICO

Marca: Isodel

Un: 17,5/23 kV In: 400 A

(29)

In: 25 A para las 3 fases

FUSIBLE PROTECCION CORTOCIRCUITO Marca: Siba

Tipo: D44534 Un: 10/24 kV In: 50 A

o Suministrar 3 relés RTE 4B de 30 A para el T3 CT7.

o Suministrar 2 relés RTE 4B de 20 A para el T2 CT6.

o Suministrar 3 fusibles de 80 A SIBA o similar, para el interruptor del T3 CT7.

o Suministrar 3 fusibles de 50 A SIBA o similar, para interruptor del T2 del CT6.

o Regulación de las protecciones existentes.

11.5.6.2 Transformadores.

Las características de los transformadores intercambiados en la nueva y definitiva ubicación son las siguientes:

Tipo: 1000/17.5/15-B2-A-PA Potencia: 1000 kVA

In: 38,49/1443,4 A Aislante: Seco

Nº Fabricación: 110230

(30)

Fecha: 1996

Tipo: 630/17.5/15-B2-EN-PA Potencia: 630 kVA

In: 24,25/909,3 A

Aislante: Encapsulado resina.

o Intercambio de la ubicación de los transformadores T2 CT6 y T3 CT7.

o Desconexión y posterior conexión del cableado de los puentes de alta tensión entre las cabinas y el transformador.

o Desconexión y posterior conexión del cableado de los puentes de baja tensión entre los cuadros de baja tensión y el transformador.

o Modificación y retranqueo de reja de protección del transformador T2 del CT-6, según planos, para dejar espacio de mantenimiento del nuevo cuadro CG-6 futuro.

o Realización del enclavamiento con llave, previsto en plano, para los transformadores intercambiados, contemplándose las actuaciones en cabinas de protección de trafo, celda de acceso al transformador e interruptores de baja tensión del cuadro CP-6-7 y nuevo cuadro CG-7-2.

11.5.6.3 Protecciones de alta tensión.

Las protecciones de los transformadores asociada al interruptor de alta tensión son las siguientes, debiendo quedar ajustadas al reglaje indicado:

Protección primaria T3 CT7 de 1000kVA INTERRUPTOR AUTONEUMATIUCO

Marca: Isodel

Un: 17,5/23 kV

(31)

In: 400 A

In: 25 A, las tres fases

I reg. térmica: 1,5 In = 37,5A las tres fases FUSIBLE PROTECCION CORTOCIRCUITO

Marca: Siba Tipo: D44534 Un: 10/24 kV In: 80 A

Protección primaria T2 CT6 de 630 kVA INTERRUPTOR AUTONEUMATIUCO

Marca: Isodel

Un: 17,5/23 kV In: 400 A

In: 15 A, las tres fases

I reg. térmica: 1,6 In = 24 A

Tipo: FTR 6 Un: 25 kV

(32)

In: 32 A

o Regulación de los relés de protección de los interruptores de alta tensión.

o Desconexión y posterior conexión de la alimentación eléctrica auxiliar de la protección de temperatura de los transformadores.

o Desconexión y posterior conexión de las señales de actuación de disparo de la protección de temperatura de los transformadores sobre el interruptor de alta tensión.

11.5.6.4 Protecciones en baja tensión.

Después del intercambio de los transformadores T2 CT6 y T3 CT7, se deben ajustar las protecciones secundarias de dichos transformadores, para la protección de los cables existentes.

Protección secundaria T2 CT6 de 630 kVA INTERRUPTOR AUTOMATICO

Marca: General Electric Clase: Magnetotérmico In: 1600 A

I reg. térmica: 0,56 In = 909 A

I reg. instantánea: 10 I reg. térmica = 9090 A.

Protección secundaria T3 CT7 de 1000 kVA INTERRUPTOR AUTOMATICO

Marca: Metron-Sace Clase: Magnetotérmico Tipo: HM

In: 1250 A

(33)

I reg. térmica: 1 In = 1250 A I reg. instantánea: 5 In = 6250 A.

o Regulación de los interruptores automáticos existentes en baja tensión a los valores indicados.

11.5.6.5 Líneas de interconexión.

Se denominan líneas de interconexión a las siguientes:

o Líneas de interconexión celta alta tensión y transformador.

o Línea de interconexión transformador cuadro de baja tensión.

Para el primer caso, interconexión de alta tensión, ya ha sido justificado en apartados anteriores, el tipo de línea a utilizar, que corresponde al existente.

o Interconexión alta tensión celta trafo T2 en CT6: HEPRZ1 3x1x95mm2 AL.

o Interconexión alta tensión celta trafo T3 en CT7: EPR 3x1x95mm2 AL.

Para el segundo caso, interconexión de baja tensión, se justifica en el apartado de BT el cableado utilizado:

o Interconexión baja tensión trafo T2 en CT6 con cuadro BT: 4x4x(1x240)mm2 CU RZ1-K, existente.

o Interconexión baja tensión trafo T3 en CT7 con el cuadro BT CG7-2 existente:

3x3x(1x240)mm2 CU EPR, existente.

o Interconexión baja tensión trafo T3 en CT7 con el cuadro BT CP-6-7:

4x4x(1x240)mm2 CU RZ1-K, en fase intermedia.

o Interconexión baja tensión trafo T3 en CT7 con el nuevo cuadro BT CG-7-2:

4x4x(1x240)mm2 CU RZ1-K, de forma definitiva.

11.5.6.6 Puesta a tierra.

El sistema de puesta a tierra de los centros de transformación, es de separación de tierras de protección y de servicio, además de la separación de tierras de alta y baja tensión.

(34)

Se considera correcta la instalación de puesta a tierra existente, a la luz de los valores obtenidos en la última inspección en 2008.

CT6 Transformador T2

o Resistencia puesta a tierra herrajes: 3,5 Ohmios.

o Resistencia puesta a tierra Neutro: 13,54 Ohmios.

CT7 Transformador T3

o Resistencia puesta a tierra herrajes: 0,18 Ohmios.

Resistencia puesta a tierra Neutro: 7,7 Ohmios.

En nuestro caso las actuaciones a realizar en la puesta a tierra de los CT:

o Desconexión y posterior conexión de los neutros de los transformadores a la barra concentradora de neutros o puente de comprobación.

o Desconexión y posterior conexión de la carcasa de los transformadores a la tierra de herrajes de alta tensión.

o Medida de la puesta a tierra de protección.

o Medida de la puesta a tierra de servicio, neutros.

11.5.7 Instalaciones de Protección Contra Incendios.

Los centros de transformación objeto de reforma en este proyecto cuenta con la siguiente dotación para protección contra incendios:

o Detectores en ambiente.

o Extintores portátiles de polvo y CO2.

o Sistema extinción fija por gas.

Con esta dotación se cumple la normativa actual vigente.

11.5.8 Medidas de seguridad.

Las medidas de seguridad y el equipamiento disponible en los CT cumplen la actual reglamentación para este tipo de instalaciones.
