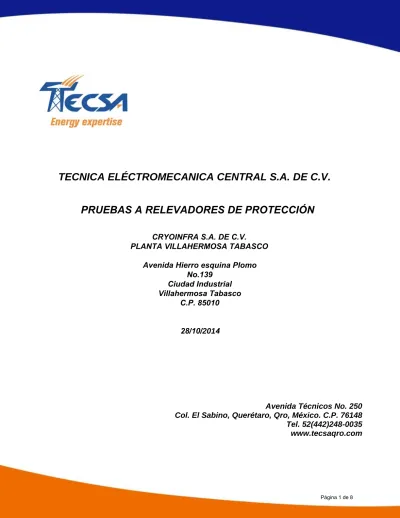

TECNICA ELÉCTROMECANICA CENTRAL S.A. DE C.V. PRUEBAS A RELEVADORES DE PROTECCIÓN

(1)

TECNICA ELÉCTROMECANICA CENTRAL S.A. DE C.V.

PRUEBAS A RELEVADORES DE PROTECCIÓN

CRYOINFRA S.A. DE C.V.

PLANTA

VILLAHERMOSA

TABASCO

Avenida Hierro esquina Plomo

No.139

Ciudad Industrial

Villahermosa Tabasco

C.P. 85010

28 /

10 /201

4 Avenida Técnicos No. 250

Col. El Sabino, Querétaro, Qro, México. C.P. 76148

Tel. 52(442)248-0035

(2)

CRYOINFRA S.A. DE C.V.

PLANTA VILLAHERMOSA TABASCO

Fecha:

3

1 /

10 /2014

Resumen de

pruebas

Equipo

Ubicación

Evaluación

Número de

página

PROTECCIÓN DIFERENCIAL: ABB TPU200R

SECCIÓN 1 INT PPAL. 4.16 KV

Correcta

3 PROTECCION DE MOTOR : MULTILIN 269 PLUS

SECCIÓN 2 INT MOTOR 5000 HP. 4.16 KV

Correcta

7 PROTECCION DE MOTOR : MULTILIN 469

SECCIÓN 3 INT MOTOR 2000 HP. 4.16 KV

Correcta

8 EQUIPO DE PRUEBA UTILIZADO:

OMICRON CMC 356 ''equipo de prueba universal de relés y de puesta en servicio''

NUMERO DE SERIE:EB602H

(3)

PROTECCIÓN DIFERENCIAL: ABB TPU20

0 0R

Subestación/Bahía:

Subestación: S.E. 115/4.16 KV Dirección de subestación: Bahía: Dirección de bahía:

Dispositivo:

Nombre/descripción: 87/51H/51L Fabricante: ABB Tipo de dispositivo: TPU2000R Dirección del dispositivo: SECCION 1 No de serie:

Equipo en prueba - Parámetros de sobrecorriente

Elementos - Fase:

Activo Nombre Característica de disparo I _arranque Tiempo Relación de _{restauración:} Dirección

Sí I #1 Fase 51 WDG1 GE ANSI Extremely Inverse 1.00 Iref 5.00 0.95 No direccional Sí I #1 Fase 51 WDG2 GE ANSI Extremely Inverse 1.00 Iref 10.00 0.95 No direccional

Hardware Configuration

Equipo en prueba

Tipo No de serie

CMC356 EB602H

Comprobación del hardware

Realizado en Resultado Detalles

28/10/2014 05:17:34 pm.

WDG1 51:

Equipo en prueba - Parámetros de sobrecorriente

Elementos - Fase:

Activo Nombre Característica de disparo I

arranque Tiempo

Relación de restauración: Dirección

Módulo de prueba

Nombre: Versión: 2.40 SR 1

Comienzo: Fin: 28-oct-2014 17:46:13 Nombre de usuario: Director: Oscar Ortiz Paredes Compañía:

OMICRON Overcurrent

28-oct-2014 17:44:22

Ing. Camilo Sánchez Becerril TECSA S.A. DE C.V.

Ajustes de la prueba:

Prueba de disparo:

Tipo Relativa a Factor Magnitud Ángulo tnom. tmin tmax

L1-L2 I #1 Fase 51 WDG1 1.200 6.00 A n/a 43.07 s 34.19 s 55.13 s L2-L3 I #1 Fase 51 WDG1 1.300 6.50 A n/a 32.20 s 25.85 s 40.64 s L3-L1 I #1 Fase 51 WDG1 1.400 7.00 A n/a 25.00 s 20.26 s 31.23 s L1-L2-L3 I #1 Fase 51 WDG1 1.600 8.00 A n/a 16.39 s 13.47 s 20.15 s

Entradas binarias:

Lógica del trigger: And

Nombre Estado del trigger

Disparo 1

Resultados de la prueba de disparo:

Tipo Relativa a Factor Magnitud Ángulo tnom. treal Sobrecarg

a Resultado

L1-L2 I #1 Fase 51 WDG1 1.200 6.00 A n/a 43.07 s 43.05 s No Correcta L2-L3 I #1 Fase 51 WDG1 1.300 6.50 A n/a 32.20 s 32.22 s No Correcta L3-L1 I #1 Fase 51 WDG1 1.400 7.00 A n/a 25.00 s 24.98 s No Correcta L1-L2-L3 I #1 Fase 51 WDG1 1.600 8.00 A n/a 16.39 s 16.41 s No Correcta

(4)

Gráficos para tipos de falta:

Tipo Ángulo L1-L2 n/a I/A 5 6 7 8 9 10 20 30 40 50 60 70 80 90 100 t/ s 1.0 10.0 100.0 1000.0 10000.0

Gráficos para tipos de falta:

Tipo Ángulo L1-L2-L3 n/a I/A 5 6 7 8 9 10 20 30 40 50 60 70 80 90 100 t/ s 1.0 10.0 100.0 1000.0 10000.0

Estado:

4 de 4 puntos probados.

4 puntos correctos.

0 puntos incorrectos.

(5)

WDG2 51:

Equipo en prueba - Parámetros de sobrecorriente

Elementos - Fase:

Activo Nombre Característica de disparo I _arranque Tiempo Relación de _{restauración:} Dirección

Módulo de prueba

OMICRON Overcurrent

28-oct-2014 17:50:25

Ing. Camilo Sánchez Becerril TECSA S.A. DE C.V.

Ajustes de la prueba:

Prueba de disparo:

Tipo Relativa a Factor Magnitud Ángulo tnom. tmin tmax

L1-L2 I #1 Fase 51 WDG2 1.200 6.00 A n/a 86.15 s 68.37 s 110.26 s L2-L3 I #1 Fase 51 WDG2 1.300 6.50 A n/a 64.39 s 51.71 s 81.29 s L3-L1 I #1 Fase 51 WDG2 1.400 7.00 A n/a 50.01 s 40.53 s 62.45 s L1-L2-L3 I #1 Fase 51 WDG2 1.600 8.00 A n/a 32.78 s 26.63 s 40.30 s

Entradas binarias:

Lógica del trigger: And

Nombre Estado del trigger

Disparo 1

Resultados de la prueba de disparo:

Tipo Relativa a Factor Magnitud Ángulo tnom. treal Sobrecarg

a Resultado

L1-L2 I #1 Fase 51 WDG2 1.200 6.00 A n/a 86.15 s 86.13 s No Correcta L2-L3 I #1 Fase 51 WDG2 1.300 6.50 A n/a 64.39 s 64.41 s No Correcta L3-L1 I #1 Fase 51 WDG2 1.400 7.00 A n/a 50.01 s 49.99 s No Correcta L1-L2-L3 I #1 Fase 51 WDG2 1.600 8.00 A n/a 32.78 s 32.80 s No Correcta

Gráficos para tipos de falta:

Tipo Ángulo

(6)

I/A 5 6 7 8 9 10 20 30 40 50 60 70 80 90 100 t/ s 1.0 10.0 100.0 1000.0 10000.0

Estado:

4 de 4 puntos probados.

4 puntos correctos.

0 puntos incorrectos.

Evaluación general: Prueba correcta

Gráficos para tipos de falta:

Tipo Ángulo

(7)

PROTECCION DE MOTOR : MULTILIN 269 PLUS MOTOR

5 000 HP

Subestación/Bahía:

Subestación: DISTRIBUCION 4.16 KV Dirección de subestación: Bahía: Dirección de bahía:

Dispositivo:

Nombre/descripción: MOTOR 5000 HP Tipo de dispositivo: MULTILIN 269 PLUS

Fabricante: GE Dirección del dispositivo: SECCION 2

No de serie: C5281028 Info adicional 1: Info adicional 2:

Hardware Configuration

Equipo en prueba

Tipo No de serie CMC356 EB602H

Comprobación del hardware

28/10/2014 03:38:43 p.m.

Correcta

Equipo en prueba - Ajustes del dispositivo

Subestación/Bahía:

Dispositivo:

Fabricante:! GE! Dirección del dispositivo:! SECCION 2 No de serie: C5281028

Módulo de prueba

Nombre: OMICRON QuickCMC Versión: 2.40 SR 1 Comienzo: 28-oct-2014 15:40:45 Fin: 28-oct-2014 16:08:42 Nombre de usuario: Ing. Camilo Sánchez Becerril Director: Oscar Ortiz Paredes Compañía: TECSA S.A. DE C.V.

Modo de entrada en tabla Parámetros (Todos los valores son secundarios)

Directo V L1-E 0.000 V 0.00 ° 60.000 Hz V L2-E 0.000 V -120.00 ° 60.000 Hz V L3-E 0.000 V 120.00 ° 60.000 Hz I L1 13.200 A 0.00 ° 60.000 Hz I L2 13.200 A -120.00 ° 60.000 Hz I L3 13.200 A 120.00 ° 60.000 Hz

Ajustes del generador

V L1-E 0.000V 0.00° +90° -90° 180° 0° 13.2A 115.5 V I L3 I L2 I L1 V L2-E 0.000V -120.00° V L3-E 0.000V 120.00° I L1 13.20A 0.00° I L2 13.20A -120.00° I L3 13.20A 120.00°

Entradas

binarias-Overload

:

Equipo en prueba - Parámetros de

sobrecarga

Elementos :

Activo

Nombre

Característica de disparo

I

FLC

Relación de

transformación:

Sí

Sobecarga

Standard overload

C

urve #4

0.

88 Iref

800:5

Disparo tnominal 0->1 43000 Disparo treal 0->1 430 Resultado Correcta

(8)

PROTECCION DE MOTOR : MULTILIN

469 MOTOR

2 000 HP

Subestación/Bahía:

Dispositivo:

Fabricante: GE Dirección del dispositivo: SECCION 3 No de serie: C5281028 Info adicional 1: Info adicional 2:

Hardware Configuration

Equipo en prueba

Tipo No de serie CMC356 EB602H

Comprobación del hardware

28/10/2014 02:01:55 p.m.

Correcta

Equipo en prueba - Ajustes del dispositivo

Subestación/Bahía:

Dispositivo:

Nombre/descripción: MOTOR 5000 HP Tipo de dispositivo: MULTILIN 469

Fabricante:! GE Dirección del dispositivo:! SECCION 2 No de serie: C5281028

Módulo de prueba

OMICRON QuickCMC 28-oct-2014 13:44:45 Ing. Camilo Sánchez Becerril TECSA S.A. DE C.V.

Modo de entrada en tabla Parámetros (Todos los valores son secundarios)

Directo V L1-E 0.000 V 0.00 ° 60.000 Hz V L2-E 0.000 V -120.00 ° 60.000 Hz V L3-E 0.000 V 120.00 ° 60.000 Hz I L1 7.650 A 0.00 ° 60.000 Hz I L2 7.650 A -120.00 ° 60.000 Hz I L3 7,650 A 120.00 ° 60.000 Hz

Ajustes del generador

V L1-E 0.000V 0.00° +90° -90° 180° 0° 13.2A 115.5 V I L3 I L2 I L1 V L2-E 0.000V -120.00° V L3-E 0.000V 120.00° I L1 13.20A 0.00° I L2 13.20A -120.00° I L3 13.20A 120.00°

Entradas

binarias-Comentario

Resumen

100.00% correcto

1 pruebas correctas, 0 pruebas incorrectas,

1 pruebas

evaluadas

Prueba correcta

Overload

:

Equipo en prueba - Parámetros de

sobrecarga

Elementos :

Activo

Nombre

Característica de disparo

I

FLC

Sí

Sobecarga

Standard overload

C

urve #4

0.

51 Iref

Relación de

transformación:

400 :5

Disparo tnominal 0->1 43.730s Disparo treal 0->1 43.554s Resultado Correcta
