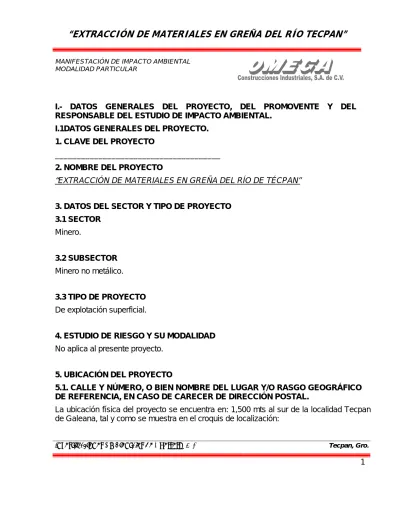

EXTRACCIÓN DE MATERIALES EN GREÑA DEL RÍO TECPAN

(1)

Investigaciones Ambientales de Guerrero, S. C. Tecpan, Gro.

1

I.- DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL.

I.1DATOS GENERALES DEL PROYECTO. 1. CLAVE DEL PROYECTO

______________________________________

2. NOMBRE DEL PROYECTO

“EXTRACCIÓN DE MATERIALES EN GREÑA DEL RÍO DE TÉCPAN”

3. DATOS DEL SECTOR Y TIPO DE PROYECTO 3.1 SECTOR Minero. 3.2 SUBSECTOR Minero no metálico. 3.3 TIPO DE PROYECTO De explotación superficial.

4. ESTUDIO DE RIESGO Y SU MODALIDAD

No aplica al presente proyecto.

5. UBICACIÓN DEL PROYECTO

5.1. CALLE Y NÚMERO, O BIEN NOMBRE DEL LUGAR Y/O RASGO GEOGRÁFICO DE REFERENCIA, EN CASO DE CARECER DE DIRECCIÓN POSTAL.

La ubicación física del proyecto se encuentra en: 1,500 mts al sur de la localidad Tecpan de Galeana, tal y como se muestra en el croquis de localización:

(2)

2

MICRO-LOCALIZACIÓN

LOCALIZACIÓN

5.2. CÓDIGO POSTAL. N/P.

5.3. ENTIDAD FEDERATIVA. Guerrero.

5.4. MUNICIPIO(S) O DELEGACIÓN(ES): Tecpan de Galeana, Gro. MACRO-LOCALIZACIÓN Ubicación del proyecto Ubicación y vía de acceso del proyecto Libramient o Tecpan

(3)

3

5.5. LOCALIDAD(ES): Tecpan, Gro.

5.6. COORDENADAS GEOGRÁFICAS y/o UTM, DE ACUERDO CON LOS SIGUIENTES CASOS SEGÚN CORRESPONDA:

El banco de extracción de materiales se ubica en la intersección de las siguientes coordenadas geográficas: 17° 11’ 40.25” de latitud norte y 100° 38’ 20.66” longitud oeste, con 16 msnm, (GPS GARMIN V)

ORTOFOTO DIGITAL INEGI: E14C45A,

Fotografías aéreas escala 1:75,000 de Marzo de 1995.

Ubicación y vía de acceso

del proyecto Carretera Federal Acapulco-Zihuatanejo

(4)

4 Polígono y cortes del predio donde se aprovecharan los materiales., ANEXO 6.

Andador de acceso al Río Tecpan 95,057 m2 de superficie solicitada en concesión. RÍO TECPAN

(5)

5 Tabla que describe los volúmenes de corte para el aprovechamiento de los materiales pétreos.

BANCO EN RÍO (MATERIALES AGREGADOS) 0+000.00 - 0+938.26 ESTACIÓN ÁREA A1+A2 D/2 VOLUMEN

PARCIAL VOLUMEN ACUMULADO 0+000.00 0.00 0+020.00 134.28 134.28 10.00 1,342.80 1,342.80 0+040.00 127.98 262.26 10.00 2,622.60 3,965.40 0+060.00 121.68 249.66 10.00 2,496.60 6,462.00 0+080.00 115.39 237.07 10.00 2,370.70 8,832.70 0+100.00 109.09 224.48 10.00 2,244.75 11,077.45 0+120.00 104.40 213.49 10.00 2,134.85 13,212.30 0+140.00 103.73 208.13 10.00 2,081.30 15,293.60 0+160.00 103.49 207.22 10.00 2,072.20 17,365.80 0+180.00 103.24 206.73 10.00 2,067.30 19,433.10 0+200.00 102.99 206.23 10.00 2,062.30 21,495.40 0+220.00 102.74 205.73 10.00 2,057.30 23,552.70 0+240.00 102.50 205.24 10.00 2,052.40 25,605.10 0+260.00 102.25 204.75 10.00 2,047.50 27,652.60 0+280.00 102.00 204.25 10.00 2,042.50 29,695.10 0+300.00 101.51 203.51 10.00 2,035.10 31,730.20 0+320.00 100.67 202.18 10.00 2,021.80 33,752.00 0+340.00 99.83 200.50 10.00 2,005.00 35,757.00 0+360.00 99.06 198.89 10.00 1,988.90 37,745.90 0+380.00 98.37 197.43 10.00 1,974.30 39,720.20 0+400.00 96.20 194.57 10.00 1,945.70 41,665.90 0+420.00 92.69 188.89 10.00 1,888.90 43,554.80 0+440.00 89.26 181.95 10.00 1,819.50 45,374.30

(6)

6 ESTACIÓN ÁREA A1+A2 D/2 VOLUMEN

PARCIAL VOLUMEN ACUMULADO 0+460.00 85.84 175.10 10.00 1,751.00 47,125.30 0+480.00 83.73 169.57 10.00 1,695.70 48,821.00 0+500.00 82.83 166.56 10.00 1,665.60 50,486.60 0+520.00 83.66 166.49 10.00 1,664.90 52,151.50 0+540.00 87.49 171.15 10.00 1,711.50 53,863.00 0+560.00 94.80 182.29 10.00 1,822.90 55,685.90 0+580.00 99.83 194.63 10.00 1,946.30 57,632.20 0+600.00 94.32 194.15 10.00 1,941.50 59,573.70 0+620.00 87.41 181.73 10.00 1,817.30 61,391.00 0+640.00 83.38 170.79 10.00 1,707.90 63,098.90 0+660.00 80.27 163.65 10.00 1,636.50 64,735.40 0+680.00 73.56 153.83 10.00 1,538.30 66,273.70 0+700.00 66.28 139.84 10.00 1,398.40 67,672.10 0+720.00 67.14 133.42 10.00 1,334.20 69,006.30 0+740.00 74.49 141.63 10.00 1,416.30 70,422.60 0+760.00 77.63 152.12 10.00 1,521.20 71,943.80 0+780.00 82.09 159.72 10.00 1,597.20 73,541.00 0+800.00 85.85 167.94 10.00 1,679.40 75,220.40 0+820.00 87.62 173.47 10.00 1,734.70 76,955.10 0+840.00 90.72 178.34 10.00 1,783.40 78,738.50 0+860.00 93.55 184.27 10.00 1,842.70 80,581.20 0+880.00 106.50 200.05 10.00 2,000.50 82,581.70 0+900.00 120.90 227.40 10.00 2,274.00 84,855.70 0+920.00 133.17 254.07 10.00 2,540.70 87,396.40 0+938.26 142.58 275.75 9.13 2,517.60 89,914.00 VOLUMEN TOTAL 89,914.00 89,914.00

(7)

7

6.: DIMENSIONES DEL PROYECTO, DE ACUERDO CON LAS SIGUIENTES VARIANTES

La extracción de materiales en greña se llevará acabo en una superficie de 95,057.01 m2 a 1.500 mts. de distancia de los primeros asentamientos de la localidad de Tecpan de Galeana.

DESCRIPCIÓN UNIDAD DE MEDIDA

SUPERFICIE SOLICITADA EN CONCESIÓN 95,057.01 m 2 VOLUMEN TOTAL DE MATERIALES EN GREÑA 89,914.00 m 3

DATOS GENERALES DEL PROMOVENTE. 1. NOMBRE O RAZÓN SOCIAL.

OMEGA CONSTRUCCIONES INDUSTRIALES, S.A. DE C.V. (ANEXO 1)

2. REGISTRO FEDERAL DE CAUSANTES (RFC)

R.F.C. COI820920-II7 (ANEXO 2)

3. NOMBRE DEL REPRESENTANTE LEGAL

4. CARGO DEL REPRESENTANTE LEGAL

Protección de datos personales LFTAIPG

(8)

8

5. RFC DEL REPRESENTANTE LEGAL.

6. CLAVE ÚNICA DE REGISTRO DE POBLACIÓN (CURP) DEL REPRESENTANTE LEGAL

N/P

7. DIRECCIÓN DEL PROMOVENTE PARA RECIBIR U OÍR NOTIFICACIONES

7.1. CALLE. 7.2. COLONIA. 7.3. CÓDIGO POSTAL. 7.4. ENTIDAD FEDERATIVA. 7.5. MUNICIPIO O DELEGACIÓN. 7.6. TELÉFONO(S) 7.7. FAX. 7.8. CORREO ELECTRÓNICO.

DATOS GENERALES DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL. 1. NOMBRE O RAZÓN SOCIAL.

INVESTIGACIONES AMBIENTALES DE GUERRERO, S.C. (ANEXO 4)

2. RFC. IAG0401133YA

3. NOMBRE DEL RESPONSABLE TÉCNICO DE LA ELABORACIÓN DEL ESTUDIO.

.

4. RFC DEL RESPONSABLE TÉCNICO DE LA ELABORACIÓN DEL ESTUDIO.

Protección de datos personales LFTAIPG

(9)

9

5. CURP DEL RESPONSABLE TÉCNICO DE LA ELABORACIÓN DEL ESTUDIO.

6. CÉDULA PROFESIONAL DEL RESPONSABLE TÉCNICO DE LA ELABORACIÓN DEL ESTUDIO

7. DIRECCIÓN DEL RESPONSABLE DEL ESTUDIO

7.1. CALLE Y NÚMERO O BIEN NOMBRE DEL LUGAR Y/O RASGO GEOGRÁFICO DE REFERENCIA, EN CASO DE CARECER DE DIRECCIÓN POSTAL:

7.2. Colonia. 7.3. CÓDIGO POSTAL. 7.4. ENTIDAD FEDERATIVA. 7.5. MUNICIPIO O DELEGACIÓN. 7.6. TELÉFONO(S) 7.7. FAX. 7.8. CORREO ELECTRÓNICO:

Protección de datos personales LFTAIPG

Protección de datos personales LFTAIPG Protección de datos personales LFTAIPG

(10)

10

II. DESCRIPCIÓN DEL PROYECTO.

II.1. INFORMACIÓN GENERAL DEL PROYECTO. II.1.1. NATURALEZA DEL PROYECTO.

En el presente proyecto consiste en la extracción de materiales en greña, dentro del cause del Río Tecpan, para una poligonal trazada con una superficie de 95,057.01 m2, para obtener un volumen de 89,914 m3, en un período de 8 meses, pretendiendo iniciar el mes de octubre del presente año, y culminar en el mes de mayo del año 2007, es necesario mencionar que dentro de la poligonal trazada no se instalarán infraestructuras para el procesamiento de los productos (arena, grava y gravilla), únicamente se realizará la extracción de manera mecánica, utilizando una excavadora marca caterpillar modelo 320B, los tramos de ataque son los del centro del río al extremo, con un espesor aproximadamente de 1.0 mts de profundidad, transportándose en camiones de volteo para disponerlos en los almacén y bodega que operará la empresa promovente, ubicada fuera de la franja de la zona federal del Río Tecpan, a una distancia aproximada de 400 metros. Los materiales ya procesados serán utilizados para elaboración de concreto hidráulico, Bases, mezclas asfálticas y material de sello para el proyecto de construcción “LIBRAMIENTO DE TECPAN”, dicho proyecto ya fue evaluado por la SEMARNAT, mismo que fue registrado con la clave 12GE2004V0013, y autorizado bajo la resolución número S.G.P.A./DGIRA:DEI.2178.04, de fecha 31 de Agosto de 2004, a favor de la SECRETARÍA DE COMUNICACIÓN Y TRANSPORTES. (ANEXO 5)

Este proyecto se encuentra tipificado en los términos de referencia del Instituto Nacional de Ecología dentro del grupo de: Minería superficial y de acuerdo a la clasificación de CMAP pertenece al sector 2: Industria de la Minería, sub-sector 29: Minería no metálica, rama económica 2910: Minería de rocas, arenas y arcillas.

II.1.2 JUSTIFICACIÓN Y OBJETIVOS.

El presente proyecto consiste en el aprovechamiento de un banco para la extracción de material en greña, en una superficie de 95,057.01 m2, para explotar un volumen de 89,914 m3.en un período de 8 meses, la extracción se hará mediante ataque con

(11)

11 maquinaria de construcción, principalmente con una excavadora marca caterpillar modelo 320B, y serán transportados al almacén para ser procesados.

El presente proyecto, es de inversión mexicana, genera fuentes de empleos a los habitantes del área, por lo que se justifica plenamente su operación, además de impulsar la inversión y satisfacer los requerimientos del proyecto de construcción “LIBRAMIENTO DE TECPAN”.

Además existirá un impacto mínimo sobre las personas por la generación de ruido como resultado de las actividades propias de la empresa, ya que esta se ubica a una distancia razonable de los primeros asentamientos de la localidad de Tecpan, Gro.

II.1.3. INVERSIÓN REQUERIDA.

El presente proyecto contempla la inversión de $8,000,000.00 (ocho millones de pesos 00/100 M/N), necesaria por inversión mas gastos de operación.

II.1.4. DURACIÓN DEL PROYECTO.

La duracion del proyecto esta determinada por un tiempo de 8 meses (en la que se contempla la extracción a partir de octubre-diciembre del 2006 y enero-mayo del 2007, dependiendo de la cantidad de material de banco disponible en el área y de la autorización de la Comisión Nacional del Agua. Para la extracción de material en greña.

II.1.5. POLÍTICAS DE CRECIMIENTO A FUTURO.

No se contempla crecimiento a futuro ya que esto depende de la disponibilidad del material y del tiempo proyectado para el parovechamiento, sin embargo, en su momento se daría a conocer a las autoridades correspondientes la ampliación de la actividad y/o la continuidad o bien clausura del mismo.

II.2. CARACTERÍSTICAS PARTICULARES DEL PROYECTO. MINERALES EXTRAÍDOS.

(12)

12 El mineral que será extraído del lugar, es arena, grava y gravilla de río, producto natural no metálico.

En la rivera del Río Tecpan se puede obtener de un 60 % de grava y areniscas y un 40% de grava. Dicho cálculo está basado en una inspección visual de las diversas secciones del tramo solicitado en concesión ante la Comisión Nacional del Agua.

El volumen total de materiales en greña del Río Tecpan será del orden de: 89,914.00 m3 a partir del meses de octubre-diciembre del 2006, se iniciara con un volumen por extraer de 35,376 m3 y de los meses de enero-mayo 2007 estará por la cantidad de 54,538.00 m3 dentro de una superficie ya referida de 95,057.01 m2, que se utilizará para la construcción del proyecto del “Libramiento de Tecpan”.

II.2.2. DESCRIPCIÓN DE OBRAS Y ACTIVIDADES PRINCIPALES DEL PROYECTO. II.2.2.1. DESCRIPCIÓN DE OBRAS MINERAS Y CIVILES.

II.2.2.2 TIPO Y TECNOLOGÍA DE PRODUCCIÓN, EN EL CASO DE PLANTAS DE BENEFICIO U OTROS PROCESOS INDUSTRIALES APLICADOS AL MATERIAL EXTRAÍDO.

Este proyecto iniciara sus actividades a partir de octubre-diciembre del 2006, y enero- mayo del 2007, con las debidas autorizaciones ante la Comisión Nacional de Agua y de los pequeña propiedad de Tecpan de Galeana, para lo cual, se anexa al presente copias del convenio con el vecino colindante.

Para la extracción de los materiales, se realizan excavaciones en la zona que se pretende concesionar, por medio de una excavadora 320B marca caterpiller, para cargar a los camiones de volteo de 7 m3 de capacidad, para transportar el material hasta una distancia de 400 mts donde se localizará el Almacén, el que se ubicara fuera de la franja de la zona federal del Río Tecpan, a una distancia aproximada de 400 metros.

DESCRIPCIÓN DEL SITIO DE ALMACENAMIENTO.

No habrá almacenamiento alguno de material dentro del polígono que se esta solicitado en concesión ante la CONAGUA, ya que este será transportado a un predio fuera de la franja de la zona federal del Río Tecpan.

(13)

13

CONSTRUCCIÓN DE OBRAS DE DESARROLLO Y AUXILIARES. OBRA ACTIVIDAD

Existen ya antiguos caminos de terraceria que serán aprovechados para acceder al sitio del proyecto, tanto como para el ingreso del personal, así mismo para la transportación del material extraído, únicamente se ampliarán los caminos en 1.00 o 2.00 metros para mayor facilidad de acceso para la maquinaria y vehículos, con la previa anuencia de los vecinos colindantes.

CONSTRUCCIÓN DE INSTALACIONES.

No habrá construcción de instalaciones.

No se construirán oficinas, almacenes, área de mantenimiento, sanitarios ni área de almacenamiento de material en greña.

TIPO Y TECNOLOGÍA DE PRODUCCIÓN.

Para la actividad propuesta (extracción de arena y grava de diferentes tamaños utilizando como recurso natural el material en greña depositado en el lecho del Río Tecpan se utilizará una excavadora 320B marca caterpillar, para cargar a los camiones de volteo de 7 m3 de capacidad.

MAQUINARIA UNIDADES FUNCIÓN TIPO DE

COMBUSTIBLE

Excavadora 320B 1

Extracción del material del lecho del río

DIESEL Camiones volteo 7m3 4 Transportar material extraído, destino almacén DIESEL

Se estima que esta maquinaria empleada emitirá un promedio menor a 80 dB de ruido, por lo que se pretende dar cumplimiento con la normatividad correspondiente.

La emisión de partículas de polvo a la atmósfera, durante la operación e incluso otras maniobras de la maquinaria, será inevitable; sin embargo, se espera que el impacto ambiental sea no significativo, ya que la zona cuenta con una amplia capacidad de dispersión. Asimismo se estima que la generación de gases de combustión, originados

(14)

14 durante la operación de la maquinaria, incida de forma no significativa sobre el ambiente, ya que esta maquinaria será revisada periódicamente (véase programa general de trabajo) a fin de proporcionar el servicio de mantenimiento y afinación oportuno, previniendo así la generación de una mayor cantidad de contaminantes; cabe reiterar la amplia capacidad de dispersión con que cuenta la zona de influencia del proyecto.

La presente actividad no implica procesos industriales ya que consiste solo en la extracción de material en greña dentro del cauce del Río Tecpan a través de la extracción superficial.

NOMBRE, DESCRIPCIÓN BREVE Y CARACTERÍSTICAS DE CADA UNO DE LOS PRODUCTOS. (Material en greña del Río Tecpan)

Arena: que es utilizada en la elaboración de concretos en la industria de la construcción. Grava: que es utilizada en la elaboración de concretos en la industria de la construcción,

así como la rehabilitación de caminos.

Para la extracción, primeramente se tramitara la autorización para la explotación del banco de materiales en greña ante la Comisión Nacional del Agua, la cual autoriza y señala lugar y la cantidad a extraer por el periodo de tiempo autorizado.

¾ Se programa la extracción de los materiales del lugar con una secuencia lógica. ¾ Se carga el material en greña a los camiones de volteo de 7 M3

de capacidad para trasportar el material a su destino (almacén fuera de la zona federal del Río Tecpan, 400 mts de distancia).

¾ El material excedente que no es aprovechado se regresa al cause del Río Tecpan. ¾ El producto es transportado tal y como sale del Río Tecpan por medio de los

camiones de volteo.

MEDIDAS DE CONTROL.

¾ Se explotara solo el área autorizada por la Comisión Nacional del Agua. ¾ Se utiliza una excavadora para la extracción de materiales (Lecho del río). ¾ Se utiliza solo operadores capacitados.

(15)

15 ¾ Cabe hacer mención que no se utilizan productos químicos en el proceso.

¾ El mantenimiento preventivo de la maquina destinada a la extracción se realiza fuera del río en forma mensual así como de los camiones de volteo.

INDICAR SI LOS PROCESOS SON CONTINUOS O POR LOTES, Y SI LA OPERACIÓN ES PERMANENTE, TEMPORAL O CÍCLICA.

La extracción se realiza de lunes a sábados con un horario de 7:00 AM a la 15:00 pm, es importante hacer mención que en los meses que se llevara a cabo la extracción de los materiales se incrementa en la época de secas, ya que en la época de lluvias, se dificulta la explotación del banco.

CAPACIDAD DE DISEÑO.

La extracción se lleva acabo en una superficie de 95,057.01 m2 a una distancia en línea recta de 1,500 mts de la localidad de Tecpan, Gro., de acuerdo a la concesión que se esta gestionando ante la la Comisión Nacional del Agua, el volumen total por extracción de materiales en greña del Río Tecpan será del orden de: 89,914.00 m3 dentro de gun periodo de 8 meses.

INDICAR Y EXPLICAR DE FORMA BREVE SI EL PROCESO QUE SE PRETENDE INSTALAR, EN COMPARACIÓN CON OTROS EMPLEADOS EN LA ACTUALIDAD PARA ELABORAR LOS MISMOS PRODUCTOS, CUENTA CON INNOVACIONES QUE PERMITAN REDUCIR:

EL EMPLEO DE MATERIALES CONTAMINANTES.

No se utilizan materiales contaminantes en el proceso de extracción, ya que el material en greña se carga y se envía para los posteriores procesos fuera de la zona federal del Río Tecpan.

LA UTILIZACIÓN DE RECURSOS NATURALES.

Se utiliza una excavadora y a través de esto se escurre el agua por gravedad solo se extraerá el material necesario, con los volúmenes ya antes manifestados.

(16)

Investigaciones Ambientales de Guerrero, S. C. Tecpan, Gro. 16 ENERGÍA. No se utiliza. RESIDUOS. No se generan. EMISIONES A LA ATMÓSFERA.

Las únicas emisiones a la atmósfera son originadas por la excavadora y los camiones de volteo. Sin embargo cabe hacer mención que la maquinaria móvil, operará en optimas condiciones mecánicas, con la intención de no rebasar los límites máximos de emisiones de contaminantes, que establecen las Normas Oficiales Mexicanas referente a los niveles máximos permisibles de emisiones de gases contaminantes provenientes de vehículos automotores en circulación, que utilizan diesel y las Normas Oficiales mexicanas, referente al nivel máximo permisible de opacidad del humo proveniente del escape de vehículos automotores en circulación que utilizan Diesel.

AGUA PARA CONSUMO.

No aplica

AGUAS RESIDUALES.

No aplica. La arena y la grava extraída del Río se obtienen limpia por lo que no se requiere del lavado de la misma por lo que no se generaran aguas residuales, cabe hacer mención que en este proceso no se utiliza ningún tipo de producto químico para el lavado y separación del material en greña.

INFORMAR SI CONTARÁN CON SISTEMAS PARA REUTILIZAR EL AGUA.

No aplica, no se cuenta con sistema de reutilización del agua, pero prácticamente el agua del río es la misma que se desecha, ya que el sistema de extracción no involucra ningún

(17)

17 producto químico que afecte la constitución natural del agua del río y que pudiera afectar a su fauna.

SEÑALAR SI EL PROYECTO INCLUYE SISTEMAS PARA LA COGENERACIÓN Y/O RECUPERACIÓN DE ENERGÍA.

Actualmente no se utiliza ni cuenta con ningún sistema de recuperación de energía.

INDICAR SI LOS ENVASES Y EMPAQUES UTILIZADOS PARA EMBALAR LOS MINERALES ESTÁN ELABORADOS CON MATERIALES RECICLABLES. ASIMISMO, SI EN LA IMPRESIÓN DE LOS EMPAQUES (ETIQUETAS, CAJAS, ETCÉTERA) DE SUS PRODUCTOS EMPLEAN SUSTANCIAS TÓXICAS (CONTESTAR ESTA PREGUNTA AUN CUANDO LA IMPRESIÓN SE REALICE POR PARTE DE TERCEROS O FUERA DE LAS INSTALACIONES).

No aplica.

ESPECIFICAR SI LOS ENVASES Y EMPAQUES UTILIZADOS PARA EMBALAR LOS PRODUCTOS PUEDEN SER RECICLADOS, Y SI LOS MATERIALES EMPLEADOS PARA ESE FIN SON CONTAMINANTES.

No aplica.

II.2.2.3. PRODUCCIÓN ESTIMADA.

El volumen total de extracción es de 89,914.00 m3, que es lo se tiene proyectado de material en greña, y solo se espera la concesión por parte de la CONAGUA, para un periodo de 8 meses de operación.

¾ Nombre. Material en Greña, Arena y Grava

¾ Fórmula. No existe formula para cada uno de los productos finales. ¾ Estado físico: Sólido (todos los productos).

(18)

18 • Anexar las hojas de datos de seguridad de acuerdo al formato Anexo.1, de las

sustancias que serán utilizadas. No aplica. II.2.2.4. INFRAESTRUCTURA

INDIQUE CUAL ES LA INFRAESTRUCTURA EXISTENTE EN EL SITIO.

No se cuenta con infraestructura dentro de la zona que se pretende concesionar.

INDIQUE CUAL ES LA INFRAESTRUCTURA QUE SERÁ CONSTRUIDA Y SI ESTA SERÁ A CARGO DEL PROMOVENTE O DE ALGUNA ENTIDAD PÚBLICA O PRIVADA.

No se instalara ningún tipo de infraestructura dentro de la zona que se pretende concesionar.

II.2.3. DESCRIPCIÓN DE LAS OBRAS Y ACTIVIDADES ASOCIADAS. II.2.3.1. DESCRIPCIÓN.

El proyecto por su naturaleza no requiere de obras o actividades asociadas.

II.2.3.2. SI EL PROYECTO CONSISTE EN UNA AMPLIACIÓN DE LA INFRAESTRUCTURA O DE LA CAPACIDAD PRODUCTIVA DE UN PROYECTO EXISTENTE.

No es una ampliación, es un proyecto nuevo.

II.2.3.3. DESCRIPCIÓN DE OBRAS Y ACTIVIDADES PROVISIONALES O TEMPORALES.

Esta extracción no presenta obras o actividades provisionales o temporales, sin embargo en apego a las normas para obtener las concesiones, no se alterara el flujo al no interrumpir su actividad hidrológica por lo que no se modificara su cause con la extracción de materiales del lecho del Río.

II.2.4. UBICACIONES Y DIMENSIONES DEL PROYECTO.

II.2.4.1. UBICACIÓN FÍSICA DEL SITIO O LA TRAYECTORIA DEL PROYECTO.

(19)

Investigaciones Ambientales de Guerrero, S. C. Tecpan, Gro. 19 MICRO-LOCALIZACIÓN LOCALIZACIÓN MACRO-LOCALIZACIÓN Ubicación del proyecto Ubicación y vía de acceso del proyecto Libramiento Tecpan

(20)

20

II.2.4.2. DIMENSIONES DEL PROYECTO.

a) LA SUPERFICIE TOTAL DEL PREDIO.

La extracción se lleva acabo en una superficie de 95,057.01 m2 a una distancia en línea recta de 1,500 mts de la localidad de Tecpan, Gro., de acuerdo a la concesión que se esta gestionando ante la la Comisión Nacional del Agua, el volumen total por extracción de materiales en greña del Río Tecpan será del orden de: 89,914.00 m3 dentro de un periodo de 8 meses.

Dentro del lecho del Río Tecpan, no se contempla la instalación de obras y servicios de apoyo.

b) LA QUE SE VERÁ AFECTADA POR LAS OBRAS Y ACTIVIDADES DEL

PROYECTO.

Esta corresponde a un área de 95,057.01 m2, con un volumen total por extracción de materiales en greña del Río Tecpan será del orden de: 89,914.00 m3 dentro de un periodo de 8 meses, y esta estará determinada por el tiempo autorizado por la Comisión Nacional del Agua para dicha actividad.

c) LA QUE SE PLANEA DESMONTAR Y SU PORCENTAJE CON RESPECTO AL

ÁREA ARBOLADA.

No aplica. Es importante mencionar que la extracción de materiales se hará en el cause del Río Tecpan, la cual se localiza a 1,500 mts. al sur de Tecpan de Galeana.

d) LA SUPERFICIE TOTAL QUE OCUPAN LAS ÁREAS NATURALES Y LAS

AFECTADAS POR EL APROVECHAMIENTO.

Dentro del Río Tecpan en la zona a concesionar no existen áreas naturales protegidas o declaradas en conservación.

e) LAS ARBOLADAS Y NO ARBOLADAS.

La zona a solicitar en concesión ante la Comisión Nacional del Agua, para realizar la extracción del material en greña se encuentra ubicada dentro del Río Tecpan y carece de

(21)

21 zona arbolada, sin embargo en los terrenos adyacentes a la rivera derecha del Río, donde seubican abundantes huertas de coco (Cocus nucifera).

f) LAS QUE SE OCUPARÁN CON INFRAESTRUCTURA PARA LA OPERACIÓN

DEL PROYECTO.

Solo se utilizara el área asignada para realizar la extracción y al mismo tiempo realizar la carga y transporte del producto a su destino.

g) LA REQUERIDA PARA CAMINOS DE ACCESO Y OTRAS OBRAS ASOCIADAS.

El acceso a la zona de extracción ya existente y no forma parte de esta actividad. ver

(ANEXO 7).

II.2.4.4. VÍAS DE ACCESO AL ÁREA DONDE SE DESARROLLARA LA OBRA O ACTIVIDAD.

El acceso principal a la zona de extracción es por medio de un camino ya existente de terracería y andador, aproximadamente a 1,500 mts de la localidad de Tecpan, Gro. (se anexa carta en la cual indica el acceso al proyecto)

II.2.4.3. DESCRIPCIÓN DE SERVICIOS REQUERIDOS Y OFRECIDOS

El proceso de la extracción de materiales en greña dentro del Río Tecpan para obtener arena y grava. La extracción se realizará en el banco del Río Tecpan, a una distancia de 1,500 mts de la localidad de Tecpan, Gro.

El volumen total de extracción de material en greña será de: 89,914 m3, en un período de 8 meses, para la construcción del “Libramiento de Tecpan”. El presente proyecto de inversión mexicana, genera fuente de empleo a los habitantes del área, por los que se justifica plenamente y operación, además de impulsar la inversión y satisfacer los requerimientos del municipio.

II.3. DESCRIPCIÓN DE LAS OBRAS Y ACTIVIDADES A REALIZAR EN CADA UNA DE LAS ETAPAS DEL PROYECTO.

(22)

22

II.3.1. PROGRAMA GENERAL DE TRABAJO

En la presente tabla se menciona las diferentes cantidades de extracción de material en greña en el transcurso de los 8 meses divididos en dos años fiscales, en relación a la solicitud de concesión ante la CONAGUA.

AÑO FISCAL 2006

Mes No. días No.

camiones Viajes/camión Capacidad

Vol. Total m3 Octubre 19 04 22 7.0 10,032 Noviembre 26 04 22 7.0 13,728 Diciembre 22 04 22 7.0 11,616 Vol. Total 35,376 AÑO FISCAL 2007

Mes No. días No.

camiones Viajes/camión Capacidad

Vol. Total m3 Enero 24 04 22 7.0 12,672 Febrero 23 04 22 7.0 12,144 Marzo 24 04 22 7.0 12,672 Abril 23 04 22 7.0 12,144 Mayo 09 04 22 7.0 4,906 Vol. Total 54,538

*Para un volumen total de extracción de 89,914 m3.

¾ Para la extracción primeramente se tramita la autorización para la explotación del banco de materiales ante la Comisión Nacional del Agua (CONAGUA), la cual autoriza y señala la cantidad a extraer.

(23)

23 ¾ Se tiene programada la extracción de materiales de la poligonal del lugar con una

secuencia lógica.

¾ Se carga el material dragado o en greña en el camión de volteo de 4 M3

de capacidad para trasportar el material a su destino final.

¾ Este producto es vendido tal y como sale de la zona de extracción cargando el camión en el área de trabajo.

¾ La piedra bola se separa manualmente y se dispone en la rivera el río.

SE TIENEN LAS SIGUIENTES MEDIDAS DE CONTROL:

¾ Se explota solo el área autorizada por la Comisión Nacional del Agua.

¾ Se utiliza una retroexcavadora, de tal manera que solo extraerá el material utilizable (Lecho del río).

¾ Se utiliza solo operadores capacitados.

3. DESCRIPCIÓN DEL MÉTODO DE EXPLOTACIÓN.

El método de explotación para la extracción del material en greña consiste en despalmar una despalma el fondo de la ribera del río, quitando una capa de lodo y tierra como de 1.0 mts, para obtener el material más limpio; el material producto del despalme una vez que es extraído el material en greña, se extiende nuevamente sobre el lecho del río, esta operación se realizará con una retroexcavadora sin ocupar ningún tipo de explosivos. Con esta máquina se cargan los camiones que llevan dicho material hasta el almacén que operara la empresa promovente.

II.3.2. SELECCIÓN DEL SITIO

No se contempló otro sitio alterno ya que las características de explotación del sitio son los que dan sustento a este proyecto. El predio esta bajo la jurisdicción de la CONAGUA, por lo que se pretende tomando en cuenta la Ley Nacional de Aguas y su reglamento, el solicitar la concesión correspondiente. Se anexa plano topográfico de la zona donde se observa el banco de extracción.

(24)

24

II.3.2.2. MÉTODO(S) UTILIZADO(S) EN LA ETAPA DE EXPLORACIÓN.

Se debe mencionar que para el presente proyecto se realizaron los siguientes estudios: Trazo de polígono de banco en río

Altimetria polígono de banco en río

Altimetria de polígono de banco en río con eje de perfil indicando secciones transversales. (consultar (ANEXO 6)

II.3.2.3. SITIOS ALTERNATIVOS.

Con base al estudio topográfico de los bancos de materiales de la zona y las resoluciones de la Comisión Nacional del Agua, se puede cambiar de sitio de extracción si así lo determina la Comisión Nacional del Agua.

II.3.2.4. SITUACIÓN LEGAL DEL PREDIO Y TIPO DE PROPIEDAD

El sitio de donde se extrae el material corresponde a la zona federal y sus colindancias están catalogadas de uso ejidal y pequeña propiedad.

II.3.2.5. USO ACTUAL DEL SUELO EN EL SITIO DEL PROYECTO Y SUS COLINDANCIAS.

El uso del suelo del sito del proyecto, se encuentra baldío sin ningún uso y se constata en su (ANEXO 7).

Las diferentes secciones del tramo a explotar tienen diferentes colindancias de acuerdo a la trayectoria del río, pero en términos generales las colindancias serían las siguientes: *El uso del suelo del sito del proyecto, se encuentra baldío sin ningún uso.

En la parte Norte: con el Río Tecpan. En la parte Sur: con el Río Tecpan.

En la parte Este: del margen derecho con terrenos ejidales. En la parte Oeste: del margen izquierdo con terrenos ejidales. *Datos vertidos en la solicitud de concesión ante la CONAGUA.

Actualmente el sitio del proyecto no esta siendo explotado formalmente, desconociéndose si dichas explotaciones estuvieron o no legalizadas, actualmente el sitio del proyecto no se

(25)

25 esta usando para ninguna actividad, salvo la extracción de pequeñas cantidades de arena y grava que realizan los pobladores aledaños.

USO POTENCIAL DEL SUELO.

El tipo de suelo que predomina en la zona es Luvisol Crómico (Lc) en primer término; Luvisol Ferríco (Lf) en segundo término; Litosol (l) en tercer término con una clase textural fina (3 arcilloso), Lc+Lf+l/3.

De acuerdo a la Carta de Uso del Suelo del INEGI, señalada como Agricultura de Temporal, actualmente se tienen en la zona numerosos espacios con pastizal inducido, situación que se puede observar en el (ANEXO 7). Donde la vegetación se conserva en mejor estado es en las partes elevadas de la Sierra Madre del Sur y cerros aledaños a la población de Tecpan. De hecho, la zona tiene un proceso de colonización progresiva, hay espacios con actividades agrícolas y otras con desarrollo ganadero. También hay numerosos sitios con actividades intensivas en aspectos turísticos.

II.3.2.6. URBANIZACIÓN DEL ÁREA

Actualmente en el área donde se ubica la zona de extracción, no cuenta con drenaje ni agua potable, la mayoría de las casas habitación del poblado tienen fosas sépticas. Solo cuenta con un camino de acceso a la rivera del Río Tecpan.

CONCEPTO CLASE O SUBCLASE

CLAVE DESCRIPCIÓN

% DE LA SUPERFICIE MUNICIPAL USO AGRÍCOLA A1 Mecanización continua 2.84

A2.1 Mecanizada estacional 2.47

A3 Detracción animal estacional 6.02

A5 Manual estacional 18.80

A6 No aptas para la agricultura 69.87

USO PECUARIO P1 Para el desarrollo de praderas cultivadas 4.78 P3 Para el aprovechamiento de la vegetación natural diferente

del pastizal 24.26

P4 Para el aprovechamiento de la vegetación natural únicamente

por el ganado caprino 29.74

(26)

26

II.3.2.7.ÁREA NATURAL PROTEGIDA

El proyecto no se encuentra dentro de un área natural protegida.

II.3.3. PREPARACIÓN DEL SITIO Y CONSTRUCCIÓN

Por ser solo una actividad de extracción directa del río a la construcción y que la zona de extracción se localiza dentro del Río Tecpan, no fue necesario realizar la preparación del sitio y construcción, siendo solamente se ampliarán los caminos de acceso al cauce del río.

II.3.3.2. CONSTRUCCIÓN

Como se menciono en el rubro anterior no se pretende instalar ni baños, oficinas, bodega ni zona de almacenamiento temporal.

II.3.4. OPERACIÓN Y MANTENIMIENTO II.3.4.1.PROGRAMA DE OPERACIÓN

No se tiene un programa de operación definido, sin embargo podemos mencionar la calendarización de extracción autorizada por la Comisión Nacional del Agua en una secuencia lógica las actividades que llevan a obtener el producto final.

AÑO FISCAL 2006

Mes No. días No.

camiones Viajes/camión Capacidad

Vol. Total m3 Octubre 19 04 22 7.0 10,032 Noviembre 26 04 22 7.0 13,728 Diciembre 22 04 22 7.0 11,616 Vol. Total 35,376 AÑO FISCAL 2007

(27)

27

Mes No. días No.

camiones Viajes/camión Capacidad

Vol. Total m3 Enero 24 04 22 7.0 12,672 Febrero 23 04 22 7.0 12,144 Marzo 24 04 22 7.0 12,672 Abril 23 04 22 7.0 12,144 Mayo 09 04 22 7.0 4,906 Vol. Total 54,538

*Para un volumen total de extracción de 89,914 m3.

OPERACIÓN.

Extraer material pétreo del lecho del Río Tecpan, con una excavadora y llenar directamente el camión de volteo que lo llevará directamente al almacén que operara la empresa promovente, la excavadora y los camiones de volteo se llevarán diariamente al área de almacén que se localiza a 300 m de la zona federal del Río Tecpan para resguardarlo.

Tabla que describe los volúmenes de corte para el aprovechamiento de los materiales pétreos.

BANCO EN RÍO (MATERIALES AGREGADOS) 0+000.00 - 0+938.26 ESTACIÓN ÁREA A1+A2 D/2 VOLUMEN

PARCIAL VOLUMEN ACUMULADO 0+000.00 0.00 0+020.00 134.28 134.28 10.00 1,342.80 1,342.80 0+040.00 127.98 262.26 10.00 2,622.60 3,965.40 0+060.00 121.68 249.66 10.00 2,496.60 6,462.00

(28)

28 ESTACIÓN ÁREA A1+A2 D/2 VOLUMEN

PARCIAL VOLUMEN ACUMULADO 0+080.00 115.39 237.07 10.00 2,370.70 8,832.70 0+100.00 109.09 224.48 10.00 2,244.75 11,077.45 0+120.00 104.40 213.49 10.00 2,134.85 13,212.30 0+140.00 103.73 208.13 10.00 2,081.30 15,293.60 0+160.00 103.49 207.22 10.00 2,072.20 17,365.80 0+180.00 103.24 206.73 10.00 2,067.30 19,433.10 0+200.00 102.99 206.23 10.00 2,062.30 21,495.40 0+220.00 102.74 205.73 10.00 2,057.30 23,552.70 0+240.00 102.50 205.24 10.00 2,052.40 25,605.10 0+260.00 102.25 204.75 10.00 2,047.50 27,652.60 0+280.00 102.00 204.25 10.00 2,042.50 29,695.10 0+300.00 101.51 203.51 10.00 2,035.10 31,730.20 0+320.00 100.67 202.18 10.00 2,021.80 33,752.00 0+340.00 99.83 200.50 10.00 2,005.00 35,757.00 0+360.00 99.06 198.89 10.00 1,988.90 37,745.90 0+380.00 98.37 197.43 10.00 1,974.30 39,720.20 0+400.00 96.20 194.57 10.00 1,945.70 41,665.90 0+420.00 92.69 188.89 10.00 1,888.90 43,554.80 0+440.00 89.26 181.95 10.00 1,819.50 45,374.30 0+460.00 85.84 175.10 10.00 1,751.00 47,125.30 0+480.00 83.73 169.57 10.00 1,695.70 48,821.00 0+500.00 82.83 166.56 10.00 1,665.60 50,486.60 0+520.00 83.66 166.49 10.00 1,664.90 52,151.50 0+540.00 87.49 171.15 10.00 1,711.50 53,863.00 0+560.00 94.80 182.29 10.00 1,822.90 55,685.90 0+580.00 99.83 194.63 10.00 1,946.30 57,632.20

(29)

29 ESTACIÓN ÁREA A1+A2 D/2

VOLUMEN PARCIAL VOLUMEN ACUMULADO 0+600.00 94.32 194.15 10.00 1,941.50 59,573.70 0+620.00 87.41 181.73 10.00 1,817.30 61,391.00 0+640.00 83.38 170.79 10.00 1,707.90 63,098.90 0+660.00 80.27 163.65 10.00 1,636.50 64,735.40 0+680.00 73.56 153.83 10.00 1,538.30 66,273.70 0+700.00 66.28 139.84 10.00 1,398.40 67,672.10 0+720.00 67.14 133.42 10.00 1,334.20 69,006.30 0+740.00 74.49 141.63 10.00 1,416.30 70,422.60 0+760.00 77.63 152.12 10.00 1,521.20 71,943.80 0+780.00 82.09 159.72 10.00 1,597.20 73,541.00 0+800.00 85.85 167.94 10.00 1,679.40 75,220.40 0+820.00 87.62 173.47 10.00 1,734.70 76,955.10 0+840.00 90.72 178.34 10.00 1,783.40 78,738.50 0+860.00 93.55 184.27 10.00 1,842.70 80,581.20 0+880.00 106.50 200.05 10.00 2,000.50 82,581.70 0+900.00 120.90 227.40 10.00 2,274.00 84,855.70 0+920.00 133.17 254.07 10.00 2,540.70 87,396.40 0+938.26 142.58 275.75 9.13 2,517.60 89,914.00 VOLUMEN TOTAL 89,914.00 89,914.00

II.3.4.2. PROGRAMA DE MANTENIMIENTO. MANTENIMIENTO.

No habrá ningún tipo se servicio de mantenimiento en los sitios del proyecto, solamente se les harán reparaciones en caso de una extrema emergencia. El servicio de mantenimiento a la maquinaria se efectuará en la población de Tecpan, los vehículos de carga podrán recibir mantenimiento emergente en el almacén que la empresa promovente operara.

(30)

30

TIPO DE REPARACIONES.

El tipo de reparaciones contempladas para el proyecto serán las que se realicen como parte del mantenimiento que será necesario por el desgaste normal del equipo y maquinaria de operación.

Las actividades en las que se generarán residuos peligrosos líquidos y sólidos es en el ajuste de la maquinaria, el engrasado y sobre todo en el cambio de aceite y filtro a los vehículos, ya que el residuo generado será aceite residual, así como trapos impregnados con aceite y filtros con aceite. Dichos materiales son considerados residuos peligrosos, de acuerdo con la información proporcionada por la promovente de que no se piensa hacer cambios de aceite y filtro esta operación de servicio de mantenimiento se llevara a cabo en la población más cercana, por lo que el taller que efectué dicho servicio será el encargado y responsable de estos residuos, tampoco se harán reparaciones en los sitios de extracción, solamente en caso de una emergencia.

PROGRAMA DE MANTENIMIENTO PARA LA MAQUINARIA Y VEHÍCULOS MESES

2006

MESES 2007 ACTIVIDAD

OCT NOV DIC ENE FEB MAR ABR MAY

Cambio de aceite excavadora Ajuste de maquinaria

Engrasado de maquinaria

Diario Cada 12 días Mensual

II.3.5. ABANDONO DEL SITIO.

Si se llegara a presentar esta situación de abandonar el sitio, no se requerirá de una limpieza general, de tal manera que no quedara ningún residuo líquido o sólido sobre el área de trabajo y se informara a las autoridades correspondientes del abandono del sitio para que esta determine lo conducente.

(31)

31 Se presentara un programa de restitución y remediación del sitio, una vez concluida la vida útil del proyecto.

II.3.5.1. DESMANTELAMIENTO DE LA INFRAESTRUCTURA DE APOYO.

Como ya se menciono con anterioridad, la maquinaria (excavadora y los camiones de volteo) se retirara del sitio autorizado.

II.3.5.2. ABANDONO DE LAS INSTALACIONES

No se cuenta con instalaciones, por lo que este rubro no aplica.

PROGRAMA DE RESTITUCIÓN O REHABILITACIÓN DEL ÁREA

En lo que se refiere a las instalaciones de la trituradora no se tiene planeado un programa de restitución o rehabilitación del área, ya que no se tiene contemplado la etapa de abandono.

Para la restitución del área donde se ubica el banco de materiales, no se tiene prevista alguna actividad, puesto que es un medio natural que cumple con una función cíclica, donde la ribera del río lleva constantemente arena y grava por su proceso natural, que permite que a la vuelta del año el material extraído sea sustituido por los arrastres naturales que trae el río en cada temporada de lluvias.

Es importante señalar que debido a los procesos de erosión que se presentan en las partes altas los arrastres de material en greña son cada vez más importantes, por lo que el proceso de extracción ayuda a desazolvar el río.

II.4. REQUERIMIENTO DE PERSONAL E INSUMOS II.4.1. PERSONAL

(32)

32 Cabe hacer mención que se contará con:

¾ 1 operador de la excavadora, ¾ 1 auxiliar de excavadora, ¾ 2 bandereros, y

¾ 4 operadores de camiones de volteo

II.4.2. INSUMOS. II.4.3. AGUA.

No aplica.

ELECTRICIDAD.

No aplica, no es necesario para este proyecto.

II.4.3.1. RECURSOS NATURALES RENOVABLES Cabe hacer mención los únicos

recursos renovables, es el material en greña, utilizado para la obtención de los productos finales (arena y grava).

RECURSOS NATURALES RECURSO EMPLEADO VOL. PESO O CANTIDAD EMPLEADA FORMA DE OBTENCIÓN ETAPA DE USO LUGAR DE

OBTENCIÓN2 MODO DE EMPLEO

MÉTODO DE EXTRACCIÓN FORMA DE TRASLADO A LA PLANTA DE ALMACÉN BANCO DE MATERIAL DEL RÍO TECPAN. 84,914 M3 A TRAVÉS DE DRAGADO OPER. CAUCE DEL RÍO TECPAN. LOS PRODUCTOS DE EXTRACCIÓN SERÁN UTILIZADOS EN EL PROYECTO DEL LIBRAMIENTO DE TECPAN. DIRECTO, SUPERFICIAL SE TRASPORTARA EN 4 CAMIONES DE VOLTEO CON CAPACIDAD DE 7 M3, EL CUAL ES CARGADO A POR UNA EXCAVADORA QUE SE ENCUENTRA DENTRO DEL CAUSE DEL RÍO TECPAN.

AGUA

No son aplicables las etapas de preparación de sitio y construcción por lo que no se utilizara agua para la instalación de la maquinaria necesaria para la extracción.

(33)

33 De igual manera para la extracción, no se utiliza agua, ya que la excavadora se ubica dentro del cause del Río Tecpan, cuenta con orificios que permiten el escurrimiento del material dragado y solo se utiliza el material de banco y no el agua.

CONSUMO DE AGUA.

CONSUMO ORDINARIO. CONSUMO EXCEPCIONAL.

ETAPA. AGUA.

VOLUMEN. ORIGEN. VOLUMEN. ORIGEN. PERIODO. DURACIÓN

CRUDA No aplica No aplica No aplica No aplica No aplica No aplica

TRATADA OPERACIÓN BENEFICIO PROCESO DEL MATERIAL EXTRAÍDO POTABLE

RESUMEN DEL CONSUMO DE AGUA.

ETAPA VOLUMEN

PREPARACIÓN DEL SITIO (TOTAL ESTIMADA). NO APLICA.

CONSTRUCCIÓN (TOTAL ESTIMADA). NO APLICA.

OPERACIÓN1 EXTRACCIÓN (MENSUAL

ESTIMADA).

NO SE UTILIZA EN EL DRAGADO.

OPERACIÓN1 BENEFICIO (MENSUAL

ESTIMADA).

NO APLICA.

MANTENIMIENTO (MENSUAL ESTIMADA). NO APLICA.

ABANDONO. NO APLICA.

MATERIALES Y SUSTANCIAS.

En este proceso, no utilizara ningún tipo de material de la zona para el proceso de extracción como ya se han mencionado en rubros anteriores. Cabe aclarar que no utilizaran sustancias de ningún tipo para el proceso.

(34)

34

MATERIALES

Cabe hacer mención que las etapas de preparación del sitio y construcción no son aplicables para este proceso.

SUSTANCIAS

No se utilizaron sustancias de ningún tipo incluyendo las tóxicas, en las diferentes etapas del desarrollo de esta actividad, incluyendo, la fase actual de operación, por lo que este rubro no es aplicable.

EXPLOSIVOS

No se utilizan explosivos para la extracción.

MATERIALES RADIOACTIVOS

No utiliza ningún material radioactivo, en esta actividad.

ENERGÍA Y COMBUSTIBLES.

MATERIAL ETAPA FUENTE DE

SUMINISTRO FORMA DE MANEJO Y TRASLADO

CANTIDAD REQUERIDA DIESEL. GASOLINA OPERACIÓN ESTACIÓN DE SERVICIO DE PEMEX, MAS CERCANA NO APLICA. 1,000 LST. /MES. 3,000 LTS./MES MAQUINARIA Y EQUIPO.

Como se ha mencionado la zona de extracción se ubica efectivamente dentro del Río Tecpan a 1,500 mts de la localidad de Tecpan de Galeana, y en la rivera del río, se

(35)

35 encuentran huertas de Palma de coco que sirven como una cortina viva para evitar que el ruido (mínimo) llegue a los asentamientos mas cercanos de la población.

EQUIPO Y MAQUINARIA UTILIZADOS DURANTE CADA UNA DE LAS ETAPAS DEL PROYECTO.

EQUIPO ETAPA CANT.

TIEMPO EMPLEADO EN LA OBRA1 HORAS DE TRABAJO DIARIO DECIBELES EMITIDOS2 EMISIONES A LA ATMÓSFERA (G/S) 2 TIPO DE COMBUSTIBLE EXCAVADORA

OPER. 1 8 HRS. 8 HORAS. DENTRO DE

NORMA. DIESEL.

CAMIONES DE

VOLTEO OPER. 4 8 HRS. 8 HORAS.

DENTRO DE

NORMA. GASOLINA.

II.5.1. GENERACIÓN Y DISPOSICIÓN DE RESIDUOS PELIGROSOS.

Durante la extracción del material en greña, no se generan este tipo de residuos peligrosos. Sin embargo, dentro del mantenimiento preventivo de la retroexcavadora y los camiones de volteo se generara aceite quemado, este quedara dentro del taller mecánico que proporciona el mantenimiento de la maquinaria.

(36)

36 II.5.2. GENERACIÓN DE RESIDUOS PELIGROSOS.

II.5.3. MANEJO DE RESIDUOS PELIGROSOS Y NO PELIGROSOS.

En esta actividad de este proyecto, no se van a generar residuos peligrosos, ya que los servicios de mantenimiento y suministro de la maquinaria pesada, se hará en talleres mecánicos y estaciones de servicios de PEMEX localizados en Tecpan de Galeana.

II.5.4. SITIOS DE DISPOSICIÓN FINAL.

No aplica.

RESIDUOS NO PELIGROSOS (PAPEL, CARTÓN, ALUMINIO, ETC.).

Dentro de la zona de extracción no se generara este tipo de residuos sólidos ya que se carece de instalaciones mas completas como oficinas, bodegas, entre otras.

II.5.5. GENERACIÓN, MANEJO Y DESCARGA DE AGUAS RESIDUALES Y LODOS.

No aplica.

II.5.5.1. AGUA RESIDUAL.

No aplica, no se generaran aguas residuales en esta actividad.

TABLA 12A. ETAPA PREPARACIÓN DEL SITIO Número o

identificación de la descarga

Origen Empleo que

se le dará Volumen diario descargado Sitio de descarga

(37)

37 TABLA 12B. ETAPA DE CONSTRUCCIÓN

Número o identificación de la

descarga

se le dará

Volumen diario

Sitio de descarga

N/A N/A N/A N/A N/A

TABLA 12C. ETAPA DE OPERACIÓN (EXPLOTACIÓN) Número o

identificación de la descarga

se le dará

N/A N/A N/A N/A N/A

TABLA 12D. ETAPA DE OPERACIÓN (BENEFICIO) Número o

se le dará

N/A N/A N/A N/A N/A

TABLA 12E. ETAPA DE MANTENIMIENTO Número o

se le dará

(38)

38 TABLA 12F. ETAPA DE ABANDONO

Número o identificación de la descarga

se le dará

N/A N/A N/A N/A N/A

TABLA 13. INDICAR CUAL ES EL VOLUMEN ESPERADO DE AGUA RESIDUAL INDUSTRIAL O QUÍMICA GENERADA POR CADA ÁREA, PLANTA O SECTOR INTEGRADO DURANTE LA ETAPA DE OPERACIÓN.

ÁREA, PLANTA O SECTOR VOLUMEN ESTIMADO

N/A N/A

II.5.5.2. LODOS

No aplica, en el proceso de extracción no se generará lodos de ningún tipo, ya que la extracción de material en greña, se realizara en los periodos en que en Río Tecpan se encuentra en su nivel mas bajo, por lo que no se tocara el flujo de agua. Es importante mencionar que en el proceso de la extracción no se utilizan productos químicos que alteren su calidad.

II.5.5.3. DISPOSICIÓN FINAL (INCLUYE AGUAS DE ORIGEN PLUVIAL).

No se utilizaran las aguas pluviales, debido a que la extracción se ubica dentro del cause del Río Tecpan.

(39)

39

Nombre del cuerpo de agua. RÍO TECPAN.

UBICACIÓN DEL(OS) SITIO(S) DE DESCARGA.

No aplica.

CARACTERIZACIÓN FISICOQUÍMICA AGUAS ARRIBA DE LA DESCARGA.

No aplica. El agua que se encuentra en la arena y grava que es extraída del lecho del Río es de la misma calidad que la del Río arriba ya que no se utiliza para realizar actividad alguna ni se la aplican productos químicos que modifiquen su naturaleza por lo que al no afectarse a este recurso se permite conservar las características fisicoquímicas del agua.

2. AISLAMIENTO DE ACUÍFEROS.

No se aísla ningún sistema acuífero para permitir esta actividad.

3. SUELO Y SUBSUELO.

No se pretende verter el agua residual al subsuelo.

4. DRENAJES. PLUVIALES.

(40)

40 II.5.6. GENERACIÓN Y EMISIÓN DE SUSTANCIAS A LA ATMÓSFERA.

II.5.6.1. CARACTERÍSTICAS DE LA EMISIÓN.

EL NOMBRE DE LA(S) SUSTANCIA(S) Y LA ETAPA EN QUE SE EMITIRÁN.

Bióxido de carbono, oxido de nitrógeno de la maquinaria y equipo que utiliza diesel, producidas en la etapa de operación.

EL NÚMERO DE HORAS DE EMISIÓN POR DÍA.

La maquinaria y quipo que utiliza diesel y gasolina para su funcionamiento estará funcionando la jornada de trabajo de 8 horas diarias.

LA PERIODICIDAD DE LA EMISIÓN (POR EJEMPLO, UNA VEZ A LA SEMANA, DIARIO, ETCÉTERA).

Diaria de lunes a sábado.

SI ES PELIGROSA O NO Y, EN SU CASO, LAS CARACTERÍSTICAS QUE LA HACEN PELIGROSA.

Pueden ser peligrosos en humanos y animales en periodos cortos de tiempo y en altas concentraciones y por periodos largos de tiempo en bajas concentraciones o intermitentes. Sin embargo para la presente actividad este caso no es aplicable debido a que la maquinaria es mínima y esta se realiza al aire libre, por lo que los vientos dominantes se encargan de dispersar las gases haciéndolos poco nocivos.

FUENTE DE GENERACIÓN Y EL PUNTO DE EMISIÓN.

En la zona de extracción por los camiones de volteo y la excavadora.

La maquinaria y equipo que utiliza diesel para su funcionamiento, y que esta directamente involucrada en el proceso de producción es la siguiente:

FUENTE DE GENERACIÓN Y EL PUNTO DE EMISIÓN.

En la zona de extracción por los camiones de volteo y la draga.

(41)

Investigaciones Ambientales de Guerrero, S. C. Tecpan, Gro. 41 ETAPA NOMBRE DE LA SUSTANCIA VOLUMEN O CANTIDAD kg/día HORAS DE EMISIÓN PERIODICIDAD DE LA EMISIÓN CARACTERÍSTI CAS DE PELIGROSIDA D FUENTE DE GENERACIÓN Partículas No estimado 8 Eventual

SO2 No estimado 8 Eventual CO2 No estimado 8 Eventual PREPARACIÓN

NO2 No estimado 8 _Eventual

Humos tóxicos y el polvo causa daño a los pulmones y vías respiratorias Camiones de volteo CONSTRUCCI-ÓN

LA INFORMACIÓN QUE FUE PROPORCIONADA POR LA PROMOVENTE, NO SE REALIZARAN CONSTRUCCIONES EN EL SITIO DEL PROYECTO.

Partículas No estimado 8 Diario

SO2 No estimado 8 Diario Excavadora CO2 No estimado 8 Diario

OPERACIÓN NO2 No estimado 8 Diario Humos tóxicos y el polvo causa daño a los pulmones y vías respiratorias Camiones de Volteos Partículas No estimado 8 Eventual

SO2 No estimado 8 Eventual CO2 No estimado 8 Eventual ABANDONO

NO2 _{No estimado} 8 _Eventual

Humos tóxicos y el polvo causa daño a los pulmones y vías respiratorias Camiones de Volteos

II.5.6.3. PREVENCIÓN Y CONTROL

La maquinaria incluyendo los camiones de volteo serán sometidos a un estricto chequeo mecánico periódico, para que operen en optimas condiciones mecánicas y cumplir así con la norma oficial mexicana NOM-045-SEMARNAT-1993, referente al nivel máximo permisible de opacidad del humo proveniente del escape de vehículos automotores en circulación que utilizan Diesel.

II.5.7. CONTAMINACIÓN POR RUIDO, VIBRACIONES, ENERGÍA NUCLEAR, TÉRMICA O LUMINOSA

(42)

42

Las únicas fuentes de contaminación por ruido son la excavadora y los camiones de volteo, sin embargo es importante mencionar que estas fuentes se ubican a 1,500 mts. de los primeros asentamiento de la localidad de Tecpan, Gro.

II.6 PRESENTE LOS PLANES DE PREVENCIÓN Y RESPUESTA A LAS EMERGENCIAS AMBIENTALES QUE PUEDAN PRESENTARSE EN LAS DISTINTAS ETAPAS

No aplica, ya que no se generan residuos peligrosos.

II.6.1. IDENTIFICACIÓN

II.6.2. SUSTANCIAS PELIGROSAS

No se generaran sustancias peligrosas durante la extracción de materiales en greña.

II.6.3. PREVENCIÓN Y RESPUESTA II.6.4. MEDIDAS DE SEGURIDAD

Se colocarán lonas en los camiones de volteo, cuando sean trasladados los materiales en greña, con este tipo de material se evitará la dispersión de partículas suspendidas.

(43)

43 III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO, CON LA REGULACIÓN SOBRE USO DEL SUELO

INFORMACIÓN SECTORIAL.

En la zona donde se ubica el presente proyecto a concesionar, no se han realizado este tipo de actividades de extracción de materiales.

Este proyecto tiene como objetivo la extracción de materiales para la construcción, tales como son la arena, gravilla y grava, asimismo el presente proyecto permitirá dar empleo a los habitantes de que se encuentren en la zona de influencia del proyecto, por lo que se justifica plenamente su ejecución, además impulsa la inversión y satisface los requerimientos de la comunidad generando aportaciones al municipio y se esta previendo que cuente con la normativa en materia ambiental.

ANÁLISIS DE LOS INSTRUMENTOS DE PLANEACIÓN

ORDENAMIENTOS ECOLÓGICOS DECRETADOS (REGIONALES O LOCALES).

No existe en la actualidad en la zona un ordenamiento ecológico.

PLAN O PROGRAMA PARCIAL DE DESARROLLO URBANO ESTATAL O DE CENTRO DE POBLACIÓN.

El H. Ayuntamiento de Tecpan de Galeana, Guerrero, no cuenta con un Plan Director Urbano Municipal.

PROGRAMAS SECTORIALES.

No existen programas sectoriales en la zona donde se ubica la zona de extracción.

PROGRAMAS DE MANEJO DE ÁREAS NATURALES PROTEGIDAS, CUANDO SEA EL CASO.

(44)

44 ANÁLISIS DE LOS INSTRUMENTOS NORMATIVOS.

LEYES:

Las leyes que norman el desarrollo de este tipo de proyectos son las siguientes:

LEY GENERAL DEL EQUILIBRIO ECOLÓGICO Y LA PROTECCIÓN AL AMBIENTE; ARTÍCULO 28.

En el Artículo 28 se establece que la evaluación del impacto ambiental es un procedimiento mediante el cual se busca evitar o reducir al mínimo los efectos negativos que la realización de obras o actividades podría tener sobre el ambiente.

Con este procedimiento se busca establecer las condiciones a que se sujetarán los proyectos que puedan causar desequilibrio ecológico o rebasar los límites y condiciones establecidos en las disposiciones aplicables para proteger el ambiente y preservar y restaurar los ecosistemas. Para ello, en los casos que determina el reglamento correspondiente, quienes pretendan llevar a cabo alguna obra o actividad requieren de obtener la autorización previa de la SEMARNAT, en materia de impacto ambiental.

El proyecto requiere de una manifestación de impacto ambiental, ya que puede ubicarse entre los proyectos considerados en su fracción X, que contempla a las obras y actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales.

REGLAMENTO DE LA LEY GENERAL DEL EQUILIBRIO ECOLÓGICO Y LA PROTECCIÓN AL AMBIENTE EN MATERIA DE EVALUACIÓN DEL IMPACTO AMBIENTAL. Publicado en el D.O.F. el 30 de Mayo de 2000; Artículo 5 inciso R).

Artículo 5 inciso R) requiere de la presentación de una Manifestación de Impacto Ambiental por obras y actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales, debido que el predio donde se ubicara el proyecto se halla en el cause del Río Tecpan.

LEY DE AGUAS NACIONALES (Publicado en el D.O.F. el 1 de diciembre de 1992, Artículo 27)

(45)

45

El artículo 27 de la Constitución Política de los Estados Unidos Mexicanos en materia de aguas nacionales; es de observancia general en todo el territorio nacional, sus disposiciones son de orden público e interés social y tiene por objeto regular la explotación, uso o aprovechamiento de dichas aguas, su distribución y control, así como la preservación de su cantidad y calidad para lograr su desarrollo integral sustentable.

Las disposiciones de esta ley son aplicables a todas las aguas nacionales, sean superficiales o del subsuelo. Estas disposiciones también son aplicables a los bienes nacionales que la presente ley señala.

La autoridad y administración en materia de aguas nacionales y de sus bienes públicos inherentes corresponde al Ejecutivo Federal, quien la ejercerá directamente o a través de "La Comisión" (CONAGUA).

Compete al Ejecutivo Federal:

¾ Expedir los decretos para el establecimiento o supresión de la veda de aguas nacionales, en los términos del Título Quinto de la presente ley,

¾ Reglamentar el control de la extracción y utilización de las aguas del subsuelo, inclusive las que hayan sido libremente alumbradas, así como de las aguas superficiales, en los términos del Título Quinto de la presente ley,

¾ Establecer distritos de riego cuando implique expropiación por causa de utilidad pública,

¾ Expedir por causas de utilidad pública los decretos de expropiación, de ocupación temporal, total o parcial de los bienes, o la limitación de los derechos de dominio, y ¾ Las demás atribuciones que señale la ley.

Son atribuciones de "La Comisión" (CONAGUA), administrar y custodiar las aguas nacionales y los bienes nacionales; Fomentar y apoyar el desarrollo de los sistemas de

(46)

46

agua potable y alcantarillado, los de saneamiento, tratamiento y uso de aguas, los de riego o drenaje; Promover el uso eficiente del agua y su conservación en toda las fases del ciclo hidrológico, e impulsar una cultura del agua que considere a este elemento como un recurso vital y escaso; Expedir las normas en materia hidráulica en los términos de la Ley Federal sobre Metrología y Normalización; Será de interés público el control de la extracción y utilización de las aguas del subsuelo, inclusive de las que hayan sido libremente alumbradas, conforme a las disposiciones que el Ejecutivo Federal dicte, en los términos de lo dispuesto en esta ley.

La explotación, uso o aprovechamiento de las aguas nacionales por parte de personas físicas o morales se realizará mediante concesión otorgada por el Ejecutivo Federal a través de "La Comisión" (CONAGUA), de acuerdo con las reglas y condiciones que establece esta ley y su reglamento.

La explotación, uso o aprovechamiento de aguas nacionales por dependencias y organismos descentralizados de la administración pública federal, estatal o municipal, se podrá realizar mediante asignación otorgada por "La Comisión" (CONAGUA).

"La Comisión" (CONAGUA), tendrá a su cargo promover y, en su caso, ejecutar y operar la infraestructura federal y los servicios necesarios para la preservación, conservación y mejoramiento de la calidad del agua en las cuencas hidrológicas y acuíferos, de acuerdo con las normas oficiales mexicanas respectivas y las condiciones particulares de descarga, en los términos de ley. Vigilar el cumplimiento de las condiciones particulares de descarga que deben satisfacer las aguas residuales que se generen en bienes y zonas de jurisdicción federal, de aguas residuales vertidas directamente en aguas y bienes nacionales, o en cualquier terreno cuando dichas descargas puedan contaminar el subsuelo o los acuíferos; y en los demás casos previstos en la Ley General del Equilibrio Ecológico y la Protección al Ambiente.

Finalmente, la infiltración de aguas residuales para recargar acuíferos, también requiere permiso de "La Comisión" (CONAGUA) y deberá ajustarse a las normas oficiales mexicanas que al efecto se emitan. Dicha Ley manifiesta que es de interés público la

(47)

47

promoción y ejecución de las medidas y acciones necesarias para proteger la calidad del agua, en los términos de ley.

NORMAS OFICIALES MEXICANAS QUE APLICAN EN EL DESARROLLO DEL PROYECTO.

A continuación, se enlistan las Normas Oficiales Mexicanas, que se considera tienen relación con la operación del proyecto.

NOM-052-SEMARNAT-1993. Que establece las características de los residuos

peligrosos, el listado de los mismos y los limites que hacen a un residuo peligroso por su toxicidad al ambiente.

Aplicable casi exclusivamente al manejo de los aceites lubricantes producto del mantenimiento de la maquinaria y vehículos durante la operación. Cabe señalar que estas acciones las lleva a cabo una empresa especializada, que es la encargada de realizar el manejo conveniente a los residuos y desechos que se generan.

NOM-059-SEMARNAT-2001. Protección ambiental-especies nativas de México de flora y

fauna silvestres-categorías de riesgo y especificaciones para su inclusión, exclusión o cambio-lista de especies en riesgo.

Cabe señalar que estos recursos, han estado sometidos en las últimas décadas a presiones antropogénicas directas e indirectas, lo que sin duda debe estar afectando a las poblaciones naturales, motivo por el cual y dadas las características como esta constituido el predio no se localizaron especies que se encuentren enlistadas dentro de dicha norma.

NOM-081-SEMARNAT-1994. Que establece los límites máximos permisibles de emisión

de ruido de las fuentes fijas y su método de medición.

Aplica al proyecto principalmente durante las etapas de preparación del sitio y construcción, debido a que la generación de ruido que pudiera llegar a rebasar niveles permisibles, ocurrirá precisamente en estas etapas por efecto de la utilización de maquinaria y equipo. Cabe señalar que no se estima los niveles permisibles de 68 dB(A)

(48)

48

diurnos y 65 dB(A) nocturnos, además de que se respetará en lo posible un horario de trabajo comprendido entre las 8 de la mañana y las 6 de la tarde, cabe señalar que no existen asentamientos cercanos a la zona del proyecto, se puede mencionar que a una distancia de 600 metros se localizan algunos asentamientos de la periferia de la localidad de tecpan.

DECRETOS DE ÁREAS NATURALES PROTEGIDAS: La zona donde se propone

realizar el proyecto no pertenece a una zona protegida por ninguno de los tres niveles de gobierno.

BANDOS MUNICIPALES.

El Municipio de Tecpan no cuenta con un Bando de Policía y Buen Gobierno, para regular el presente proyecto.
