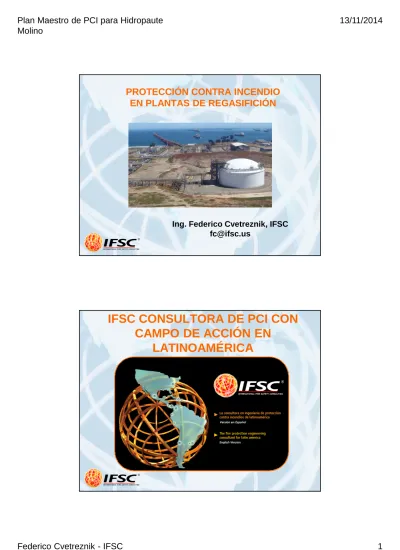

PROTECCIÓN CONTRA INCENDIO
EN PLANTAS DE REGASIFICIÓN
Ing. Federico Cvetreznik, IFSC [email protected]
IFSC CONSULTORA DE PCI CON
CAMPO DE ACCIÓN EN
PROCESO DE REGASIFICACIÓN
PROPIEDADES DEL GNL
• Composición: 92,6 % metano (CH
4)
• Temperatura a Patm: -162 ºC
• Expansión: 600 veces el volumen del
líq.
• Densidad:
0,45 kg/l a 15ºC
a -112 ºC es más pesado que el aire
• Rango de inflamabilidad: 4-15% en aire
• Temp. de auto inflamación: 540 ºC
NORMAS
• NFPA 59A, 1, 13, 14, 17, 20, 22, 24, 25,
37, 70, 72, 75, 101, 850
• ASME Boiler and Pressure Vessel
Code,
• API 620, 625, 2510
• ACI 376
• ASCE 7
• FM 5-3
• UL
UBICACIÓN DE LA PLANTA (cap 5)
•
Instalaciones vecinas
•
Fenómenos de los
últi-mos 100 años
•
Consecuencia de fugas
•
Espaciamiento de
contenedores
•
Espaciamiento de
plantas de proceso
•
Espaciamiento de
UBICACIÓN DE EQUIPOS
•
Software de modelación
aprobado
BREEZE LFG - BMT WBM
PARAMETROS DE DISEÑO
• Contenedores de concreto:
– Temp. superficies
≤
300 ºC
– Radiación
≤
30 kw/m
2• Estructuras de acero:
– Temp. superficies
≤
540 ºC
– Radiación
≤
56 kw/m
2• Plantas de proceso:
– Radiación
≤
44 kw/m
2 NFPA 59A, EN 1473 e IP 19PROTECCIONES PASIVAS
ALMACENAMIENTO FIJO DE GNL
(cap 7)
•
Tanques:
• API 625, Tank Systems for Refrigerated Liquefied
Gas Storage,
• API 620, Design and Construction of
Large,Welded, Low-Pressure Tanks,
• ACI 376, Code Requirements for Design and
Construction of Concrete Structures for the Containments of Refrigerated Liquefied Gases,
• Todos los materiales serán
compatibles con GNL y aptos para
servicio a -168 ºC
ALMACENAMIENTO FIJO DE GNL
(cap 7)
ALMACENAMIENTO FIJO DE GNL
(cap 7)
Ichthys LNG Project, Northern Territory, Australia
ELÉCTRICA E INSTRUMENTACIÓN
(cap 10)
• Controles de nivel, presión y vacío. • Indicadores de temperatura • Corte de emergencia • Instalacioneseléctricas según NFPA 70
• Clasificación de áreas • Aterramiento
SISTEMAS CONTRA INCENDIO
(cap 12)
No hay disposiciones detalladas de protección contra incendios que se apliquen a todas las instalaciones.
Se puede obtener información de diferentes fuentes:
• NFPA, API, Aseguradoras,
• Reglamentos Nacionales o Federales, • Códigos de construcción,
• Información de fabricantes de equipos.
INSTALACIONES
ELÉCTRICAS
Normas
• NPFA 850
• NFPA 75
• NFPA 72
• NFPA 12 o
NFPA 2001
SISTEMAS DE DETECCIÓN
• Instalación según NFPA 72
INSTALACIONES
ELÉCTRICAS
PROTECCIONES PASIVAS
• Sellos cortafuego
TRANSFORMADORES
Norma
• NPFA 15
• NFPA 850/851
TRANSFORMADORES
TRANSFORMADORES
TRANSFORMADORES
• Sistemas alternativos
Cuidado: no hay
listados
ni
aprobaciones
reconocidas (UL, FM)
GENERACIÓN ELÉCTRICA
GENERACIÓN ELÉCTRICA
GENERACIÓN ELÉCTRICA
• Sistemas de extinción:
– Rociadores
– Otros sistemas listados
SISTEMAS CONTRA
INCENDIO
SISTEMAS CONTRA
INCENDIO
• Monitores remotos
SISTEMAS CONTRA
INCENDIO
• Sistemas de refrigeración con
aspersores
SISTEMAS CONTRA
INCENDIO
• Sistemas de espuma listados
SISTEMAS FIRE & GAS
• Monitoreo de señales (nivel SIL - IEC
61511)
SISTEMA FIRE & GAS
SISTEMA FIRE & GAS
SISTEMAS CON POLVO
SISTEMAS CON POLVO
RED DE AGUA CONTRA
INCENDIO
RED DE AGUA CONTRA
INCENDIO
BOMBASSECUNDARIAS BOMBAS
PRIMARIAS
RED DE AGUA CONTRA
INCENDIO
RED DE AGUA CONTRA
INCENDIO
BOMBAS CONTRA INCENDIO
BOMBAS CONTRA INCENDIO
• NORMA NFPA 20
BOMBAS CONTRA INCENDIO
BOMBAS SECUNDARIAS
SEGURIDAD HUMANA
MANTENIMIENTO
• Sistema de agua NFPA 25
• Sistemas de detección y alarma NFPA
72
• Personal calificado y entrenado
• Registros
MANTENIMIENTO
MANTENIMIENTO
• Capacitación del personal
MANTENIMIENTO
• Capacitación del personal
– Participación en las tareas de mantenimiento
– Capacitación en el uso y comprensión de los
sistemas:
• Bombas de agua • Sistemas de diluvio
• Uso de mangueras y extintores manuales • Entrenamiento en respuesta ante fallas • Cursos NFPA: 20, 15, 24, 70E, 101, etc.
