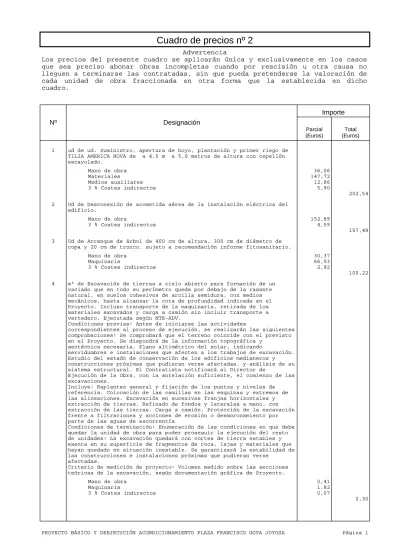

cada unidad de obra fraccionada en otra forma que la establecida en dicho cuadro.
1 ud de ud. Suministro, apertura de hoyo, plantación y primer riego de TILIA AMERICA NOVA de a 4.0 m a 5,0 metros de altura con cepellón escayolado.
Mano de obra 36,06
Materiales 147,72
Medios auxiliares 12,86
3 % Costes indirectos 5,90
202,54 2 Ud de Desconexión de acometida aérea de la instalación eléctrica del
edificio.
Mano de obra 152,89
3 % Costes indirectos 4,59
157,48 3 Ud de Arranque de árbol de 400 cm de altura, 300 cm de diámetro de
copa y 20 cm de tronco. sujeto a recomendación informe fitosanitario.
Mano de obra 30,37
Maquinaria 66,93
3 % Costes indirectos 2,92
100,22 4 m³ de Excavación de tierras a cielo abierto para formación de un
vaciado que en todo su perímetro queda por debajo de la rasante natural, en suelos cohesivos de arcilla semidura, con medios mecánicos, hasta alcanzar la cota de profundidad indicada en el Proyecto. Incluso transporte de la maquinaria, retirada de los materiales excavados y carga a camión sin incluir transporte a vertedero. Ejecutada según NTE-ADV.
Condiciones previas: Antes de iniciarse las actividades
correspondientes al proceso de ejecución, se realizarán las siguientes comprobaciones: Se comprobará que el terreno coincide con el previsto en el Proyecto. Se dispondrá de la información topográfica y
geotécnica necesaria. Plano altimétrico del solar, indicando
servidumbres e instalaciones que afecten a los trabajos de excavación.
Estudio del estado de conservación de los edificios medianeros y construcciones próximas que pudieran verse afectadas, y análisis de su sistema estructural. El Contratista notificará al Director de
Ejecución de la Obra, con la antelación suficiente, el comienzo de las excavaciones.
Incluye: Replanteo general y fijación de los puntos y niveles de referencia. Colocación de las camillas en las esquinas y extremos de las alineaciones. Excavación en sucesivas franjas horizontales y extracción de tierras. Refinado de fondos y laterales a mano, con extracción de las tierras. Carga a camión. Protección de la excavación frente a filtraciones y acciones de erosión o desmoronamiento por parte de las aguas de escorrentía
Condiciones de terminación: Enumeración de las condiciones en que debe quedar la unidad de obra para poder proseguir la ejecución del resto de unidades: La excavación quedará con cortes de tierra estables y exenta en su superficie de fragmentos de roca, lajas y materiales que hayan quedado en situación inestable. Se garantizará la estabilidad de las construcciones e instalaciones próximas que pudieran verse
afectadas.
Criterio de medición de proyecto: Volumen medido sobre las secciones teóricas de la excavación, según documentación gráfica de Proyecto.
Mano de obra 0,41
Maquinaria 1,82
3 % Costes indirectos 0,07
2,30
Importe
Nº Designación
Parcial Total (Euros) (Euros)
5 m³ de Excavación de tierras a cielo abierto para formación de zanjas para instalaciones hasta una profundidad de 2 m, en suelos cohesivos de arcilla semidura, con medios mecánicos, hasta alcanzar la cota de profundidad indicada en el Proyecto. Incluso transporte de la
maquinaria, retirada de los materiales excavados y carga a camión incluyendo transporte a vertedero y pago del canon correspondiente.
Ejecutada según NTE-ADV.
Condiciones previas: Antes de iniciarse las actividades
correspondientes al proceso de ejecución, se realizarán las siguientes comprobaciones: Se comprobará que el terreno coincide con el previsto en el Proyecto. Se dispondrá de la información topográfica y
geotécnica necesaria. Plano altimétrico del solar, indicando
servidumbres e instalaciones que afecten a los trabajos de excavación.
Estudio del estado de conservación de los edificios medianeros y construcciones próximas que pudieran verse afectadas, y análisis de su sistema estructural. El Contratista notificará al Director de
Ejecución de la Obra, con la antelación suficiente, el comienzo de las excavaciones.
Incluye: Replanteo general y fijación de los puntos y niveles de referencia. Colocación de las camillas en las esquinas y extremos de las alineaciones. Excavación en sucesivas franjas horizontales y extracción de tierras. Refinado de fondos con extracción de las tierras. Carga a camión. Protección de la excavación frente a
filtraciones y acciones de erosión o desmoronamiento por parte de las aguas de escorrentía. Protección de las tierras durante el transporte mediante el uso de toldos.
Condiciones de terminación: Enumeración de las condiciones en que debe quedar la unidad de obra para poder proseguir la ejecución del resto de unidades: La excavación quedará con cortes de tierra estables y exenta en su superficie de fragmentos de roca, lajas y materiales que hayan quedado en situación inestable. Se garantizará la estabilidad de las construcciones e instalaciones próximas que pudieran verse
afectadas.
Criterio de medición de proyecto: Volumen medido sobre las secciones teóricas de la excavación, según documentación gráfica de Proyecto.
Mano de obra 2,11
Maquinaria 10,46
3 % Costes indirectos 0,38
12,95 6 m² de Encachado en caja para base de solera de 20 cm de espesor,
mediante relleno y extendido en tongadas de espesor no superior a 20 cm de gravas procedentes de cantera caliza de 40/80 mm; y posterior compactación mediante equipo manual con bandeja vibrante, sobre la explanada homogénea y nivelada.
Mano de obra 5,38
Maquinaria 0,99
Materiales 3,60
3 % Costes indirectos 0,30
10,27 7 m² de Solera de hormigón en masa de 10 cm de espesor, realizada con
hormigón HM-15/B/20/I fabricado en central y vertido desde camión, extendido y vibrado manual mediante regla vibrante, sin tratamiento de su superficie con juntas de retracción de 5 mm de espesor, mediante corte con disco de diamante. Incluso panel de poliestireno expandido de 3 cm de espesor, para la ejecución de juntas de dilatación.
Mano de obra 4,52
Maquinaria 1,18
Materiales 8,57
3 % Costes indirectos 0,43
14,70 8 M3 de M3. Transporte de escombros a vertedero en camión de 10 Tm., a
una distancia menor de 10 Km., i/p.p. de costes indirectos.
Mano de obra 1,52
Maquinaria 3,44
Resto de Obra 1,71
Medios auxiliares 0,34
3 % Costes indirectos 0,21
7,22
9 M3 de M3. Canon de vertido de escombros en vertedero con un precio de 4,10 €/m3. y p.p. de costes indirectos.
Sin descomposición 3,95
3 % Costes indirectos 0,12
4,07 10 m³ de m³. Transporte de troncos resltantesd de la poda a vertedero,
con un recorrido total de hasta 10 km, en camión volquete de 10 t, i/carga por medios manuales y p.p. de costes indirectos.
Mano de obra 8,61
Maquinaria 6,22
Resto de Obra 3,10
Medios auxiliares 1,92
3 % Costes indirectos 0,60
20,45 11 m³ de m³. Hormigón armado HA-25/P/20/ IIa N/mm² con tamaño máximo del
árido de 20 mm, elaborado en central en rellenos de muros, incluso armadura B-500 S (45 kg/m³), equivalente a cuadrícula de 15x15 cm de redondo D=8 mm), encofrado y desencofrado con paneles metálicos a dos caras, i/ aplicación de desencofrante, vertido con la grúa de la obra y vibrado. Según CTE/DB-SE-C y EHE-08.
Mano de obra 122,48
Materiales 116,72
Resto de Obra 31,75
Medios auxiliares 32,34
3 % Costes indirectos 9,10
312,39 12 Ml de Ml. Canalización para red de alumbrado con un tubo de PVC de
D=90 mm., con alambre guía, según norma de Compañía, sin incluir cables, incluso cama de arena y relleno sobre la red.
Mano de obra 2,29
Maquinaria 0,76
Materiales 1,11
3 % Costes indirectos 0,12
4,28 13 Ml de Ml. Red de alumbrado exterior con un tubo de PVC de D=100 mm.,
conductor Cu RV-k 0.6/1 kV 4x6 mm2 y conductor de protección Cu H07V 1x4 mm2 verde-amarillo, tendida subterránea sobre lecho de arena y bajo tubo rígido PVC en cruce de calzadas, totalmente instalada y conexionada, sin excavación ni relleno (al incluirse en la red de baja tensión).
Mano de obra 0,40
Materiales 4,80
3 % Costes indirectos 0,16
5,36 14 ud de ud. Luminaria 56 W 4000K LED, colocada.
Mano de obra 43,15
Materiales 442,71
3 % Costes indirectos 14,58
500,44 15 m² de m². Rastrillado y despedregado manual, para igualación del
terreno.
Mano de obra 1,31
Medios auxiliares 0,09
3 % Costes indirectos 0,04
1,44 16 m² de m². Laboreo manual del terreno para plantaciones, hasta una
profundidad de 0,20 m.
Mano de obra 2,73
Medios auxiliares 0,19
3 % Costes indirectos 0,09
3,01
17 m³ de m³. Apertura de hoyo para plantación de árbol por medios mecánicos, incluído relleno.
Mano de obra 1,47
Maquinaria 4,13
Medios auxiliares 0,39
3 % Costes indirectos 0,18
6,17 18 m² de m². Suministro y extendido a mano de corteza de pino (pinocha),
con espesor de 8 cm.
Mano de obra 2,58
Materiales 1,27
Medios auxiliares 0,27
3 % Costes indirectos 0,12
4,24 19 ud de ud. Suministro e instalación de electroválvula de plástico RAIN
BIRD de 3/4", con apertura manual por solenoide, regulador de caudal, i/arqueta de fibra de vidrio con tapa.
Mano de obra 16,48
Materiales 20,72
Medios auxiliares 2,60
3 % Costes indirectos 1,19
40,99 20 ud de ud. Suministro e instalación de boca de riego tipo Ayuntamiento
de Madrid, con tapa de hierro fundido, i/junta de brida de 40 mm de diámetro.
Mano de obra 25,21
Materiales 127,54
Medios auxiliares 10,69
3 % Costes indirectos 4,90
168,34 21 Ml de Ml. Suministro, colocación y puesta en ejecución de tubería
goteros interlinea con distancia entre ellos de 0.5 m. , i/ p.p. de piezas especiales.
Mano de obra 0,60
Materiales 0,89
3 % Costes indirectos 0,04
1,53 22 Ud de Ud. Acometida a la red de riego, i/arqueta con tapa y llave de
paso de bola.
Mano de obra 25,03
Materiales 25,88
3 % Costes indirectos 1,53
52,44 23 ud de ud. Extracción de tocón de elemento arbóreo por medios mecánicos
y transporte a vertedero.
Mano de obra 21,15
Maquinaria 33,06
Medios auxiliares 3,79
3 % Costes indirectos 1,74
59,74 24 ud de ud. Mes de alquiler de caseta prefábricada para oficina de obra
de 6x2.35 m, con estructura metálica mediante perfiles conformados en frío y cerramiento chapa nervada y galvanizada con terminación de pintura prelacada. Aislamiento interior con lana de vidrio combinada con poliestireno expandido. Revestimiento de P.V.C. en suelos y tablero melaminado en paredes. Ventanas de aluminio anodizado, con persianas correderas de protección, incluso instalación eléctrica con distribución interior de alumbrado y fuerza con toma exterior a 220 V.
Sin descomposición 81,16
Medios auxiliares 5,68
3 % Costes indirectos 2,61
89,45
25 ud de ud. Banco de polipropileno para 5 personas con soportes metalicos, colocado. (10 usos).
Mano de obra 2,73
Resto de Obra 18,26
Medios auxiliares 1,47
3 % Costes indirectos 0,67
23,13 26 ud de ud. Cartel indicativo de prohibido el paso a la obra de
0,40x0,30 m sin soporte metálico, incluso colocación y desmontado.
Mano de obra 1,35
Resto de Obra 6,42
Medios auxiliares 0,54
3 % Costes indirectos 0,25
8,56 27 ud de ud. Cartel indicativo de peligro por zona de obras de 0,40x0,30
m sin soporte metálico, incluso colocación y desmontado.
Mano de obra 1,35
Resto de Obra 6,42
Medios auxiliares 0,54
3 % Costes indirectos 0,25
8,56 28 ud de ud. Cartel combinado de advertencia de riesgos de 1,00x0,70 m
sin soporte metálico, incluso colocación y desmontado.
Mano de obra 2,04
Resto de Obra 19,74
Medios auxiliares 1,52
3 % Costes indirectos 0,70
24,00 29 ud de ud. Casco de seguridad con desudador y rueda reguladora,
homologado CE.
Sin descomposición 9,67
Medios auxiliares 0,68
3 % Costes indirectos 0,31
10,66 30 ud de ud. Par de guantes de látex industrial naranja, homologado CE.
Sin descomposición 1,09
Medios auxiliares 0,08
3 % Costes indirectos 0,04
1,21 31 ud de ud. Control de ejecución cada 50 m² del pavimento cerámico o
terrazo colocado en la obra, consistente en: relleno de masa o pegamento al 100%, inexistencia de cejas, paralelismo y planeidad, espesores de la masa o pegamento especialmente en zonas expuestas como pasos de instalaciónes, preparación del soporte y rellenos,
disposición de las piezas. Sobre los materiales utilizados y sobre la ejecución se comprobará la idoneidad tanto del proyecto como de las órdenes de la D.F. así como el cumplimiento de la normativa de aplicación.
Mano de obra 13,44
Medios auxiliares 0,94
3 % Costes indirectos 0,43
14,81 32 ud de m². Comprobación nivel de terminación de las soleras de
terminación y pavimentos varios, tomando lecturas en cuadrículas no mayores de 20x20 metros, anotando en croquis las mismas.
Mano de obra 75,01
Medios auxiliares 5,25
3 % Costes indirectos 2,41
82,67
33 m² de m². Control de ejecución de los trabajos de urbanización (bordillos, baldosas, vallados, fábricas, cerrajerías, etc...) ; materializada en visitas periódicas con informe pormenorizado cada dos meses en los que se indicará lo siguiente: 1) Reglamentación aplicada. 2) Estado de las obras. 3) Resultados obtenidos
(cumplimiento de las normas de aplicación y especificaciones del proyecto) con información escrita y fotográfica, incidiendo principalmente en los siguientes aspectos: - cumplimiento de los niveles establecidos en proyecto o dirección de obra. - pendiente de las soleras y pavimentaciones para una correcta recogida de las aguas de lluvia. - . 4) Conclusiones. 5) Seguimiento de las deficiencias observadas en visitas anteriores. Resolución de las mismas. (precio por m² de urbanización realizada).
Mano de obra 0,14
Medios auxiliares 0,01
0,15 34 m de Desmontaje de pérgola metálica atornillada, formada por perfil de
acero laminado IPE 80 o similar, de hasta 4 m de longitud media, con medios manuales, y carga manual sobre camión o contenedor.
Mano de obra 7,38
3 % Costes indirectos 0,22
7,60 35 m² de Demolición de pavimento exterior de hormigón en masa, mediante
retroexcavadora con martillo rompedor, y carga mecánica sobre camión o contenedor.
Mano de obra 2,44
Maquinaria 9,08
3 % Costes indirectos 0,35
11,87 36 m de Demolición de bordillo sobre base de hormigón, con medios
manuales, sin deteriorar los elementos constructivos contiguos, y carga manual sobre camión o contenedor.
Mano de obra 4,07
3 % Costes indirectos 0,12
4,19 37 Ud de Suministro y montaje de arqueta de paso prefabricada de
polipropileno, registrable enterrada, de dimensiones interiores
40x40x40 cm, prefabricada de polipropileno sobre solera de hormigón en masa HM-20/B/20/I de 15 cm de espesor, con tapa prefabricada de
polipropileno con cierre hermético al paso de los olores mefíticos.
Incluso conexiones de conducciones y remates. Completamente terminada sin incluir la excavación ni el relleno del trasdós.
Condiciones previas: Antes de iniciarse las actividades
correspondientes al proceso de ejecución, se realizarán las siguientes comprobaciones: Su situación se corresponde con la de Proyecto y la zona de ubicación está completamente terminada.
Incluye: Replanteo de la arqueta. Eliminación de las tierras sueltas del fondo de la excavación. Vertido y compactación del hormigón en formación de solera. Colocación de la arqueta prefabricada. Formación de agujeros para conexionado de tubos. Conexión de los tubos a la arqueta. Colocación de la tapa y los accesorios. Protección de la arqueta frente a golpes y obturaciones, en especial durante el relleno y compactación.
Condiciones de terminación: Enumeración de las condiciones en que debe quedar la unidad de obra para poder proseguir la ejecución del resto de unidades: Accesibilidad.
Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto.
Mano de obra 12,68
Materiales 60,88
3 % Costes indirectos 2,21
75,77
38 m de Formación de borde pavimento mediante una traviesa de madera de roble envejecida, de 18x12 cm, colocada horizontalmente sobre el terreno, separadas 5 cms . Incluso replanteo, excavación manual del terreno, selección y corte de traviesas, relleno y compactación del terreno contiguo al borde ya colocado y eliminación y limpieza del material sobrante.
Incluye: Replanteo. Excavación y preparación del terreno.
Presentación, aplomado y nivelación. Relleno de la zanja y compactación del terreno. Eliminación y limpieza del material sobrante.
Criterio de medición de proyecto: Longitud medida según documentación gráfica de Proyecto.
Criterio de medición de obra: Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
Mano de obra 3,24
Materiales 14,76
Medios auxiliares 0,36
3 % Costes indirectos 0,55
18,91 39 Ud de Arqueta de paso, registrable, de obra de fábrica, de dimensiones
interiores 50x50x50 cm, con tapa prefabricada de hormigón armado, sobre solera de hormigón en masa.
Mano de obra 49,66
Materiales 104,45
3 % Costes indirectos 4,62
158,73 40 m de Colector enterrado en terreno no agresivo, de tubo de PVC liso,
serie SN-4, rigidez anular nominal 4 kN/m², de 160 mm de diámetro exterior.
Mano de obra 3,87
Maquinaria 2,00
Materiales 10,27
3 % Costes indirectos 0,48
16,62 41 Ud de Imbornal prefabricado de hormigón, de 60x30x75 cm.
Mano de obra 16,89
Materiales 82,79
3 % Costes indirectos 2,99
102,67 42 Ud de Suministro y montaje de columna de tubo de acero galvanizado
pintada en color a definir por la dirección facultativa, de 10 m de altura, provista de caja de conexión y protección, conductor interior, pica de tierra, arqueta de paso y derivación con cerco y tapa de hierro fundido. Incluso cimentación realizada con hormigón
HM-20/P/20/I, accesorios, elementos de anclaje, equipo de encendido y conexionado. Totalmente instalada.
Condiciones previas: Antes de iniciarse las actividades
correspondientes al proceso de ejecución, se realizarán las siguientes comprobaciones: Su situación se corresponde con la de Proyecto.
Incluye: Formación de cimentación de hormigón en masa. Preparación de la superficie de apoyo. Fijación de la columna. Limpieza y protección del elemento frente a golpes, salpicaduras, etc.
Condiciones de terminación: Enumeración de las condiciones en que debe quedar la unidad de obra para poder proseguir la ejecución del resto de unidades: Adecuado nivel de iluminación y uniformidad del mismo.
Fijación al soporte.
Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto.
Mano de obra 14,86
Maquinaria 8,63
Materiales 660,36
3 % Costes indirectos 20,52
704,37
43 m³ de Aporte de tierra vegetal cribada, suministrada a granel y extendida con medios mecánicos, mediante retroexcavadora, en capas de espesor uniforme y sin producir daños a las plantas existentes.
Incluye: Acopio de la tierra vegetal. Extendido y perfilado de la tierra vegetal. Señalización y protección del terreno.
Criterio de medición de proyecto: Volumen medido según documentación gráfica de Proyecto.
Criterio de medición de obra: Se medirá el volumen realmente ejecutado según especificaciones de Proyecto.
Mano de obra 1,18
Maquinaria 3,16
Materiales 26,21
Medios auxiliares 0,61
3 % Costes indirectos 0,93
32,09 44 m de Bordillo prefabricado de hormigón, 40x20x10 cm, para jardín,
sobre base de hormigón no estructural.
Mano de obra 6,70
Materiales 6,22
3 % Costes indirectos 0,39
13,31 45 m de Bordillo - Recto - MC - A1 (20x14) - B- H - S(R-3,5) - UNE-EN
1340, colocado sobre base de hormigón no estructural (HNE-20/P/20) de 20 cm de espesor y rejuntado con mortero de cemento, industrial, M-5.
Mano de obra 6,71
Materiales 8,61
3 % Costes indirectos 0,46
15,78 46 m de Rígola formada por piezas prefabricadas de hormigón bicapa,
8/6,5x50x50 cm, sobre base de hormigón no estructural HNE-20/P/20 de 20 cm de espesor, vertido desde camión, extendido y vibrado manual con regla vibrante de 3 m, con acabado maestreado, según pendientes del proyecto y colocado sobre explanada con índice CBR > 5 (California Bearing Ratio), no incluida en este precio.
Mano de obra 6,72
Maquinaria 0,73
Materiales 17,80
3 % Costes indirectos 0,76
26,01 47 m² de Solado de baldosas de hormigón para exteriores, acabado
bajorrelieve sin pulir, resistencia a flexión T, carga de rotura 7, resistencia al desgaste H, 30x30x4 cm, rojo, para uso público en exteriores en zona de parques y jardines, colocadas a pique de maceta con mortero; todo ello realizado sobre solera de hormigón no
estructural (HNE-20/P/20), de 10 cm de espesor (no incluida) , vertido desde camión con extendido y vibrado manual con regla vibrante de 3 m, con acabado maestreado.
Mano de obra 10,02
Maquinaria 0,23
Materiales 13,92
3 % Costes indirectos 0,73
24,90
