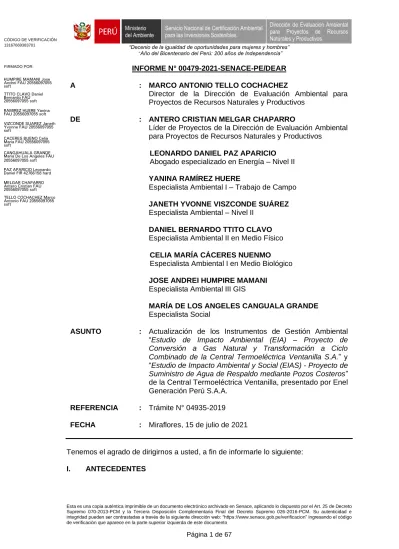

INFORME N SENACE-PE/DEAR

(1)

Esta es una copia auténtica imprimible de un documento electrónico archivado en Senace, aplicando lo dispuesto por el Art. 25 de Decreto Supremo 070-2013-PCM y la Tercera Disposición Complementaria Final del Decreto Supremo 026-2016-PCM. Su autenticidad e integridad pueden ser contrastadas a través de la siguiente dirección web: “https://www.senace.gob.pe/verificacion” ingresando el código de verificación que aparece en la parte superior izquierda de este documento

Página 1 de 67

A : MARCO ANTONIO TELLO COCHACHEZ

Director de la Dirección de Evaluación Ambiental para Proyectos de Recursos Naturales y Productivos

DE : ANTERO CRISTIAN MELGAR CHAPARRO

Líder de Proyectos de la Dirección de Evaluación Ambiental para Proyectos de Recursos Naturales y Productivos

LEONARDO DANIEL PAZ APARICIO Abogado especializado en Energía – Nivel II YANINA RAMÍREZ HUERE

Especialista Ambiental I – Trabajo de Campo JANETH YVONNE VISZCONDE SUÁREZ Especialista Ambiental – Nivel II

DANIEL BERNARDO TTITO CLAVO Especialista Ambiental II en Medio Físico

CELIA MARÍA CÁCERES NUENMO

Especialista Ambiental I en Medio Biológico JOSE ANDREI HUMPIRE MAMANI

Especialista Ambiental III GIS

MARÍA DE LOS ANGELES CANGUALA GRANDE Especialista Social

ASUNTO : Actualización de los Instrumentos de Gestión Ambiental

“Estudio de Impacto Ambiental (EIA) – Proyecto de Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla S.A.” y

“Estudio de Impacto Ambiental y Social (EIAS) - Proyecto de Suministro de Agua de Respaldo mediante Pozos Costeros”

de la Central Termoeléctrica Ventanilla, presentado por Enel Generación Perú S.A.A.

REFERENCIA : Trámite N° 04935-2019 FECHA : Miraflores, 15 de julio de 2021

Tenemos el agrado de dirigirnos a usted, a fin de informarle lo siguiente:

I. ANTECEDENTES

HUMPIRE MAMANI Jose Andrei FAU 20556097055 soft

TTITO CLAVO Daniel Bernardo FAU 20556097055 soft RAMIREZ HUERE Yanina FAU 20556097055 soft VIZCONDE SUAREZ Janeth Yvonne FAU 20556097055 soft

CACERES BUENO Celia Maria FAU 20556097055 soft

CANGAHUALA GRANDE Maria De Los Angeles FAU 20556097055 soft PAZ APARICIO Leonardo Daniel FIR 42766158 hard MELGAR CHAPARRO Antero Cristian FAU 20556097055 soft TELLO COCHACHEZ Marco Antonio FAU 20556097055 soft

(2)

Página 2 de 67

Generación Perú S.A. (en adelante, el Titular) presentó ante la Dirección de Evaluación Ambiental para Proyectos de Recursos Naturales y Productivos (en adelante DEAR), vía mesa de partes virtual del Senace, la Actualización de los Instrumentos de Gestión Ambiental “Estudio de Impacto Ambiental (EIA) – Proyecto de Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla S.A.”, aprobado por Resolución Directoral Nº 007-2004-MEM/AAE y “Estudio de Impacto Ambiental y Social (EIAS) - Proyecto de Suministro de Agua de Respaldo mediante Pozos Costeros”, aprobado por Resolución Directoral Nº 231-2008-MEM/AAE, del proyecto Central Termoeléctrica Ventanilla (en adelante, AEIA CT Ventanilla).

1.2. Mediante Auto Directoral N° 00021-2021-SENACE-PE/DEAR, de fecha 20 de enero de 2021, sustentado en el Informe N° 00049-2021-SENACE-PE/DEAR, la DEAR Senace, requirió al Titular cumpla con presentar la documentación destinada a subsanar las observaciones formuladas al AEIA CT Ventanilla.

1.3. Mediante Trámite Nº DC-1 04935-2019 de 28 de enero de 2021, el titular solicita un plazo adicional de 30 días hábiles a efectos de absolver las observaciones formuladas por el Informe Nº 00049-2021-SENACE-PE/DEAR.

1.4. Mediante Trámite Nº DC-2 04935-2019 de 04 de febrero de 2021, el titular comunica como correos para la notificación electrónica los correos:

[email protected] y [email protected].

1.5. Mediante Auto Directoral N° 00045-2021-SENACE-PE/DEAR, de fecha 10 de febrero de 2021, sustentado en el Informe N° 00105-2020-SENACE-PE/DEAR, la DEAR Senace, otorgó al Titular un plazo adicional y consecutivo de diez (10) días hábiles.

1.6. Mediante Trámite Nº DC-3 04933-2019 de 22 de febrero de 2021, el titular remite información a efectos de absolver las observaciones formuladas por el Informe Nº 00049-2021-SENACE-PE/DEAR.

1.7. Mediante Trámite Nº DC-4 04933-2019 de 10 de junio de 2021, DC-5 04933-2019 de 28 de junio de 2021, y DC-6 04933-2019 de 05 de julio de 2021, el titular remitió información complementaria a efectos de absolver las observaciones formuladas.

II. ANÁLISIS

2.1 Objeto del Informe

El presente informe tiene por objeto exponer el resultado de la evaluación de la Actualización de los Instrumentos de Gestión Ambiental “Estudio de Impacto Ambiental (EIA) – Proyecto de Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla S.A.”, aprobado por Resolución Directoral Nº 007-2004-MEM/AAE y “Estudio de Impacto Ambiental y Social (EIAS) - Proyecto de Suministro de Agua de Respaldo mediante Pozos Costeros”, aprobado por Resolución Directoral Nº 231-2008-MEM/AAE del proyecto Central Termoeléctrica Ventanilla.

(3)

Página 3 de 67

Se realiza la evaluación de la AEIA CT Ventanilla ante la DEAR Senace, principalmente por los siguientes motivos:

(i) Analizar los impactos ambientales reales, correspondiente al periodo setiembre 2014 – setiembre 2019; de conformidad con el artículo 30 del Decreto Supremo N°019-2009-MINAM.

(ii) Aplicar los Estándares de Calidad Ambiental (en adelante, ECA) para Aire del 2017 en los instrumentos de gestión ambiental aprobados de la CT Ventanilla;

de conformidad con la Primera Disposición Complementaria Final del Decreto Supremo Nº 003-2017-MINAM.

(iii) Aplicar los Estándares de Calidad Ambiental (en adelante, ECA) para agua del 2017 en los instrumentos de gestión ambiental aprobados de la CT Ventanilla; de conformidad con la Primera Disposición Complementaria Final del Decreto Supremo Nº 004-2017-MINAM.

(iv) Aplicar los Estándares de Calidad Ambiental (en adelante, ECA) para suelo del 2017 en los instrumentos de gestión ambiental aprobados de la CT Ventanilla; de conformidad con la Segunda Disposición Complementaria Final del Decreto Supremo Nº 011-2017-MINAM.

(v) Actualizar el procedimiento de residuos sólidos considerando el mandato de la normativa vigente.

2.3 Aspectos Normativos a) Autoridad competente

Mediante Ley N° 29968 se creó el Servicio Nacional de Certificación Ambiental para las Inversiones Sostenibles – SENACE como organismo público técnico especializado, con autonomía técnica y personería jurídica de derecho público interno, adscrito al Ministerio del Ambiente, encargado de, entre otras funciones, revisar y aprobar los Estudios de Impacto Ambiental Detallados regulados en la Ley N° 27446, Ley del Sistema Nacional de Evaluación del Impacto Ambiental y sus normas reglamentarias.

Mediante Decreto Supremo N° 006-2015-MINAM, se aprobó el cronograma de transferencia de funciones de las autoridades sectoriales al SENACE, en el marco de la Ley N° 29968.

Mediante Resolución Ministerial N° 328-2015-MINAM, se aprobó la culminación del proceso de transferencia de funciones del Ministerio de Energía y Minas al SENACE en materia de minería, hidrocarburos y electricidad - quedando comprendida la función de “Revisar y aprobar los Estudios de Impacto Ambiental Detallados, las respectivas actualizaciones, modificaciones, informes técnicos sustentatorios, solicitudes de clasificación (…) y demás actos o procedimientos vinculados a las acciones antes señaladas”¹.

1 De conformidad con el artículo 3 de la Resolución Ministerial N° 328-2015-MINAM, en concordancia con la Primera Disposición Complementaria Transitoria de la Ley N° 29968.

(4)

Página 4 de 67

De acuerdo al artículo 30º del Reglamento de la Ley del SEIA, aprobado mediante Decreto Supremo Nº 019-2009-MINAM, señala lo siguiente:

“Artículo 30.- Actualización del Estudio Ambiental

El Estudio Ambiental aprobado, debe ser actualizado por el titular en aquellos componenetes que lo requieran, al quinto año de iniciada la ejecución del proyecto y por periodos consecutivos y similares, debiendo precisarse sus contenidos, así como las eventuales modificaciones de los planes señalados en el artículo precedente.

Dicha actualización será remitida por el titular a la Autoridad Competente para que ésta la procese y utilice durante las acciones de vigilancia y control de los compromisos ambientales asumidos en los estudios ambientales aprobados.”

A través del Informe Técnico N° 00333-2019-MINAM/VMGA/DGPIGA, de fecha 15 de mayo de 2019, la Dirección General de Políticas, Normas e Instrumentos de Gestión Ambiental del Ministerio del Ambiente (en adelante, DGPIGA), orientó sobre el procedimiento para la evaluación de las actualizaciones de los estudios ambientales en el marco del Sistema Nacional de Evaluación del Impacto Ambiental (SEIA), concluyendo, entre otros, lo siguiente:

i) La actualización versa sobre las medidas, planes, obligaciones u otros componenetes de los estudios ambientales que lo requieran, bajo las condiciones establecidas en el Regalmento de la Ley del SEIA, sin perjuicio de los dispuesto en los reglamentos ambientales sectoriales.

ii) No existe un dispositivo normativo que regule el procedimiento, requisitos, contenidos, estructura, entre otros, para aplicar la actualización, por lo que los sectores han adoptado sus propios criterios en resolver o emitir sus pronunciamientos.

iii) La autoridad ambiental competente podrá requerir mecanismos de participación ciudadana o de difusión que considere adecuados en atención a las características particulares del proyecto a actualizarse, las condiciones sociales del entorno o la envergadura del proyecto.

iv) La actualización no es el mecanismo para regularizar actividades o componentes construidos que no obtuvieron -en su momento- la Certificación Ambiental o el procedimiento de modificación aprobado por la autoridad ambiental competente, respectivamente, debido a que los mecionados procedimiento se encuentran regulados en el marco la naturaleza preventiva del SEIA; en cuyo caso y de corresponder, deberá ponerse de conocomiento de la autoridad de supervisión y fiscalización a fin de que realice las acciones respectivas en el marco de sus competencias.

Asimismo, la Dirección de Gestión Estratégica en Evaluación Ambiental del Senace (en adelante, DGE Senace), en el Informe Nº 00023-2019-SENACE- PE/DGE-NOR de fecha 10 de junio de 2019, respecto al procedimiento para la

(5)

Página 5 de 67 entre otras, las siguientes conclusiones:

i) Al no existir un dispositivo normativo que regule el procedimiento, sus requisitos, contenidos, estructura, entre otros, de la actualización, corresponde recurrir a la Ley N° 27444, Ley del Procedimiento Administrativo General con la finalidad de aplicar sus normas comunes para las actuaciones de la función administrativa del Estado y determinar los aspectos referidos.

ii) En caso se considere la opinión técnica de alguna entidad, ésta tendrá el plazo máximo de siete días hábiles (prorrogables por tres días más si se requiere el traslado fuera de su sede o la asistencia de terceros). Asimismo, el Titular contará con un plazo de diez días hábiles a fin de presentar las subsanaciones a las observaciones formuladas, de ser el caso.

iii) Se cuenta con una etapa previa para revisar si la documentación presentada por el administrado se ajusta a lo requerido, de manera tal que no se impida la continuación del procedimiento (lo cual por su naturaleza no pudo ser advertido por la unidad de recepción); o, si resulta necesaria una actuación del administrado para continuar con el procedimiento, producto de lo cual pueden realizarse las observaciones correspondientes (otorgándose un plazo de subsanación de diez días hábiles) bajo apercibimiento de tenerse por no presentada la solicitud correspondiente. El plazo de duración de la actualización se contabilizará a partir del día siguiente de presentada ésta;

o, desde la fecha en la que se efectuó la subsanación.

iv) Para las actualizaciones en trámite, se recomienda que se considere lo señalado en el presente informe atendiendo a la etapa procedimental en la que se encuentran, el debido procedimiento, su finalidad y las orientaciones previas brindadas a los administrados, entre otros aspectos.

v) A través del procedimiento de actualización no cabe regularizar actividades o componentes construidos que no obtuvieron oportunamente la certificación ambiental; en dichos supuestos, la autoridad de supervisión y fiscalización deberá actuar en el marco de sus competencias. Por tanto, no procede el trámite de las actualizaciones que impliquen dicha finalidad, lo cual deberá además ser puesto en conocimiento del OEFA o autoridad de supervisión y fiscalización, para su conocimiento y fines.

2.4 Evaluación de la AEIA CT Ventanilla

De acuerdo al Informe de DGPIGA y posteriormente el informe de DGE Senace indican que ante la inexistencia de normativa específica, la autoridad ambiental competente, no puede dejar de resolver las cuestiones que se le solicite; en tales casos, deberá aplicar los principios del Reglamento de la Ley del SEIA, la Ley General del Ambiente y la Ley del Procedimiento Administrativo General (cuyo Texto Único Ordenado fue aprobado mediante Decreto Supremo N° 004-2019- JUS – en adelante, TUO de la LPAG).

(6)

Página 6 de 67

administrativa del Estado y regula todos los procedimientos administrativos desarrollados en las entidades, incluyendo los especiales, lo cual incluye plazos, etapas y otras consideraciones adicionales.

Conforme al marco legal expuesto, la DEAR Senace realizó la evaluación de la AEIA CT Ventanilla, formulándose observaciones, las mismas que han sido subsanadas por parte del Titular, conforme al detalle en el Anexo Nº 1 del presente informe.

2.5 Descripción de las actividades objeto de actualización

Del contenido del AEIA CT Ventanilla presentado, se desprende que el Titular señala lo siguiente:

2.5.1 Objetivo

Sustentar la Actualización de los Instrumentos de Gestión Ambiental: “Estudio de Impacto Ambiental (EIA) – Proyecto de Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla S.A.”, aprobado por Resolución Directoral Nº 007-2004-MEM/AAE y “Estudio de Impacto Ambiental y Social (EIAS) - Proyecto de Suministro de Agua de Respaldo mediante Pozos Costeros”, aprobado por Resolución Directoral Nº 231-2008- MEM/AAE de la Central Termoeléctrica Ventanilla, de acuerdo con lo establecido en el Reglamento del Sistema de Evaluación de Impacto Ambiental aprobado por el Decreto Supremo N° 019-2009-MINAM (en adelante, Reglamento del SEIA), respecto a las siguientes medidas de manejo ambiental:

2.5.2 Ubicación

La CT Ventanilla se encuentra ubicada en el distrito de Ventanilla, provincia Constitucional del Callao, departamento de Lima.

2.5.3 Situación actual

2.5.3.1 Certificaciones ambientales

Los IGA aprobados con los que cuenta el Titular para la CT Ventanilla se describen en el siguiente cuadro:

Cuadro N° 1. Instrumentos de gestión ambiental aprobados

Ítem Estudio Ambiental Institución Resolución

Directoral Fecha 1

Estudio de Impacto Ambiental del Proyecto “Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla

MINEM

Resolución Directoral N° 007-2004-MEM-

AAE

26 de abril del 2004

2

Estudio de Impacto Ambiental y Social del Proyecto de Suministro de Agua de Respaldo mediante Pozos

Costeros

MINEM

Resolución Directoral N° 231- 2008-

MEM/AAE

14 de mayo del 2008

(7)

Página 7 de 67

Directoral 3

Plan de Manejo Ambiental (PMA) del Vertimiento de la Unidad Productiva (Operativa) de la Central Térmica Ventanilla

MINEM

Resolución Directoral N° 111-2013-

MEM/AAE

15 de abril del 2013

4

Plan de Manejo Ambiental (PMA) del Proyecto Perforación de pozo costero N°

2 de la Central Térmica Ventanilla

MINEM Oficio N° 1592-2013- MEM/AAE

07 de junio de 2013

5

Plan de Manejo Ambiental (PMA) del Reúso de Agua Residual de la Unidad Productiva (Operativa) de la Central Térmica Ventanilla con Propósito Doméstico (no incluye bebida, ni alimentación)

MINEM Oficio N° 3004-2013- MEM/AAE

12 de noviembre

de 2013

6

Plan de Manejo Ambiental (PMA) de Reúso de agua residual de la Unidad Productiva (Operativa) de la Central Térmica Ventanilla

MINEM

Resolución Directoral Nº 285-2014- MEM/DGAAE

24 de setiembre

del 2014

7

Modificación del Estudio de Impacto Ambiental (MEIA) del Proyecto Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Térmica de Ventanilla por Cambio de Punto de Vertimiento del Río Chillón al Mar¹

SENACE

Resolución Directoral N° 131-2018 SENACE-JEF/DEAR

05 de setiembre

del 2018

8

Informe Técnico Sustentatorio para la Instalación de un Sistema de Almacenamiento de Energía basado en Baterías como Mejora Tecnológica para la Adecuación de Regulación Primaria de Frecuencia de la Central Térmica Ventanilla

SENACE

Resolución Directoral N° 032-2019- SENACE-PE/DEAR

13 de febrero de

2019

2.5.3.2 Componentes aprobados por la certificación ambiental y sus modificaciones, especificando el estado (construidos, por construir, que no serán construidos y cerrados).

Cuadro N° 2. Componentes aprobados en cada IGA

Fecha Titulo Componentes aprobados

2004

Estudio de Impacto Ambiental del Proyecto “Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla”

1era Etapa: Conversión a Gas Natural en Ciclo Abierto

Utilización del Gas Natural como combustible en reemplazo del petróleo diésel D-2.

La potencia de generación de 324 MW en ciclo abierto, con factor de carga de 90 % para la generación térmica.

Generación anual de 2 554,4 GWH, con eficiencia de la Central Térmica en ciclo abierto de 2 407, 0 Kcal/KWH.

2da Etapa: Transformación a Ciclo Combinado Instalación de dos turbinas a vapor con sus respectivas calderas y generador. Se aprovecha la emisión de los gases de escape de las actuales turbinas en operación en ciclo abierto, las cuales del paso por las calderas y luego por las turbinas a vapor logren generar energía eléctrica.

(8)

Página 8 de 67

La potencia luego de instalarse los dos grupos adicionales será de 474 MW, con un factor de carga de 90 %. La generación energética al completarse el ciclo combinado será de 3 737,0 GWH/año con una eficiencia de 1 960,0 Kcal/KWH.

2008 Estudio de Impacto Ambiental y Social del Proyecto de “Suministro de Agua

de Respaldo mediante Pozos Costeros”

• Perforación de Pozos: Tres pozos costeros y pruebas de aforo.

• Sistema de Bombeo: Suministro e instalación de bombas de pozos profundos, alimentación eléctrica y sistema de supervisión y control.

Red de Tubería: Suministro, construcción y puesta en servicio de tubería de impulsión y obras anexas.

2013 Plan de Manejo Ambiental (PMA) del

“Vertimiento de la Unidad Productiva (Operativa) de la Central Térmica

Ventanilla"

Descarga de Aguas Residuales

El agua residual industrial a ser descargada por la C.T. Ventanilla es el agua conformada por tres líneas de tratamiento.

Componente principal:

• Planta Siemens Sistemas auxiliares:

• Sistema de By Pass de 100% de la turbina a vapor.

• Bomba de condensado.

• Bomba de agua de alimentación de la caldera.

• Bomba de agua de enfriamiento.

• Torre de enfriamiento

• Sistema de combustible

• Tratamiento de agua

• Planta de tratamiento de efluentes domésticos

• Sistema de tratamiento de aguas residuales industriales

• Piscina de ecualización

• Sistema de tratamiento de borras Protección contra incendios 2013 Plan de Manejo Ambiental (PMA) del

Proyecto “Perforación de Pozo Costero N°2 de la Central Térmica Ventanilla"

• Perforación de pozo costero: un pozo costeros y ensayo de bombeo.

Suministro e Instalación del sistema de bombeo y equipamiento eléctrico: Comprende la construcción de una caseta para instalación, sala eléctrica, de gabinetes de control local y un transformador para alimentar a los pozos.

2013 Plan de Manejo Ambiental del Reúso de agua Residual de la Unidad Productiva (Operativa) de la Central

Térmica Ventanilla con Propósito Doméstico (no incluye bebida, ni

alimentación)

Sistema de rehúso de agua residual para baños y limpieza en general de la Central Térmica de Ventanilla. Está formado por la línea de efluentes de agua industrial correspondiente al tratamiento de osmosis inversa realizado al agua de pozo.

2014 Plan de Manejo Ambiental de “Reúso de Agua Residual de la Unidad Productiva (Operativa) de la Central Térmica

Ventanilla"

El reúso de agua residual para el riego de áreas verdes de la Central de Ventanilla está formado por tres líneas de efluentes de agua industrial y una línea de efluente de la planta de tratamiento de efluentes domésticos:

(9)

Página 9 de 67

• La primera línea corresponde al tratamiento de agua residual de rechazo del proceso de osmosis inversa.

• La segunda línea corresponde al agua de retrolavado de los filtros de lecho profundo, esta agua es resultante del proceso de filtrado y posteriormente decantada y luego bombeada a través de un filtro autolimpiante para ser reusada.

• La tercera línea y de mayor caudal corresponde a la del tratamiento de las aguas utilizadas en las torres refrigeración, las cuales pasan a una piscina de enfriamiento (ecualización) a fin de bajar la temperatura a condiciones ambiente.

• Y finalmente la cuarta línea corresponde al tratamiento de los efluentes domésticos a través de una planta de lodos activados.

Cabe resaltar que, de las líneas de agua utilizadas en el riego de áreas verdes de la Central Ventanilla, las líneas de agua de retrolavado de filtros de lecho profundo y agua de enfriamiento de la piscina de ecualización, forman parte también del vertimiento de la Central Ventanilla.

2017 Informe Técnico Sustentatorio para la

“Instalación de un Sistema de Almacenamiento de Energía basado en Baterías como Mejora Tecnológica

para la Adecuación de Regulación Primaria de Frecuencia de la Central

Térmica Ventanilla”

El Sistema de Almacenadores de Energía comprende los

siguientes elementos principales:

• Módulo de Baterías tipo Litio-ion secas

• Sistema de Conversión de Potencia bidireccional DC/AC (PCS)

• Transformador elevador

• Sala Eléctrica Transformador de Potencia 2018 Plan de Abandono Parcial del

“Diéselducto entre la Refinería La Pampilla y la Central Térmica Ventanilla

de la C.T. Ventanilla”

Componentes a abandonar parcialmente en la CT

Ventanilla:

• Diéselducto y sus instalaciones auxiliares.

• La estación de bombeo, que se encuentra en la Refinería La Pampilla.

El Diéselducto que conecta la estación de bombeo de la Refinería La Pampilla con la estación de almacenamiento de la C.T. Ventanilla, actualmente NO están en funcionamiento.

2018 “Modificación del Estudio de Impacto Ambiental (MEIA) del Proyecto Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Térmica de Ventanilla por Cambio de Punto de Vertimiento del Río Chillón al Mar”

El Proyecto contempla el emplazamiento de una tubería terrestre enterrada desde la C.T.

Ventanilla, siguiendo por la Av. Chillón, para luego cruzar bajo el puente vehicular de la Av.

Néstor Gambeta y seguir por la Av.

Indoamérica, hasta llegar al punto final ubicado en la orilla de mar. La longitud total de la tubería en el tramo terrestre es de aproximadamente 3,225 km, donde empalma con un emisor submarino de 1,018 km y capacidad de descarga máxima de 104,4 m3/h.

Componentes:

• Tubería terrestre - Tuberías

- Cámaras de Carga

• Tubería submarina

(10)

Página 10 de 67

- Tuberías de HDPE 10” y difusores - Anclaje de concreto

Cuadro N° 3. Componentes ejecutados y en operación

Fecha Titulo Componentes ejecutados

2004

Estudio de Impacto Ambiental del Proyecto “Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla”,

1era Etapa: Conversión a Gas Natural en Ciclo Abierto

• Utilización del Gas Natural como combustible en reemplazo del petróleo diésel D-2.

2da Etapa: Transformación a Ciclo Combinado

• Instalación de dos turbinas a vapor con sus respectivas calderas y generador.

2013

Plan de Manejo Ambiental (PMA) del

“Vertimiento de la Unidad Productiva (Operativa) de la Central Térmica Ventanilla"

Componente principal:

• Planta Siemens Sistemas auxiliares:

• Sistema de By Pass de 100% de la turbina a vapor.

• Bomba de condensado.

• Bomba de agua de alimentación de la caldera.

• Bomba de agua de enfriamiento.

• Torre de enfriamiento

• Sistema de combustible

• Tratamiento de agua

• Planta de tratamiento de efluentes domésticos

• Sistema de tratamiento de aguas residuales industriales

• Piscina de ecualización

• Sistema de tratamiento de borras

• Protección contra incendios

• Sistema eléctrico y de control

• Instrumentación y control

2014

Plan de Manejo Ambiental de

“Reúso de Agua Residual de la Unidad Productiva (Operativa) de la Central Térmica Ventanilla"

• 1era línea: agua residual tratada de rechazo del proceso de osmosis inversa.

• 2da línea: agua de retrolavado de los filtros de lecho profundo, resultante del proceso de filtrado y posteriormente decantada y luego bombeada a través de un filtro autolimpiante para ser reusada.

• 3era línea: aguas utilizadas en las torres refrigeración.

• 4ta línea: efluentes domésticos tratados a través de una planta de lodos activados.

2017

Informe Técnico Sustentatorio para la

“Instalación de un Sistema de Almacenamiento de

Energía basada en Baterías como Mejora Tecnológica para la Adecuación de Regulación Primaria de Frecuencia de la Central Térmica Ventanilla”

• Módulo de Baterías tipo Litio-ion secas

• Sistema de Conversión de Potencia bidireccional DC/AC (PCS)

• Transformador elevador

• Sala Eléctrica

• Transformador de Potencia

2018

“Modificación del Estudio de Impacto Ambiental (MEIA) del Proyecto Conversión a Gas Natural y Transformación a Ciclo Combinado de la Central Térmica de Ventanilla por Cambio de Punto de Vertimiento del Río Chillón al Mar”

• Tubería terrestre (3,225 km) - Tuberías

- Cámaras de Carga

• Tubería submarina (1,018 km) - Tuberías de HDPE 10” y difusores - Anclaje de concreto

Cuadro N° 4. Componentes ejecutados sin uso

(11)

Página 11 de 67

Fecha Titulo Componentes ejecutados sin uso

2008

Estudio de Impacto Ambiental y Social del Proyecto de “Suministro de Agua de Respaldo mediante Pozos Costeros”

Perforación de Pozos: solo un pozo costero.

2013

Plan de Manejo Ambiental (PMA) del Proyecto

“Perforación de Pozo Costero N°2 de la Central Térmica Ventanilla"

Perforación de pozo costero: un pozo costero

Cuadro N° 5. Componentes pendientes de ejecución

Desde Titulo Componentes pendientes

2008

Estudio de Impacto Ambiental y Social del Proyecto de “Suministro de Agua de Respaldo mediante Pozos Costeros”

• Perforación de Pozos: Dos pozos costeros.

• Sistema de Bombeo: Suministro e instalación de bombas de pozos profundos, alimentación eléctrica y sistema de supervisión y control.

• Red de Tubería: Suministro, construcción y puesta en servicio de tubería de impulsión y obras anexas.

2013

Plan de Manejo Ambiental (PMA) del Proyecto “Perforación de Pozo Costero N°2 de la Central Térmica Ventanilla"

Suministro e Instalación del sistema de bombeo y equipamiento eléctrico: Comprende la construcción de una caseta para instalación, sala eléctrica, de gabinetes de control local y un transformador para alimentar a los pozos.

2013

Plan de Manejo Ambiental del Reúso de Agua Residual de la Unidad Productiva (Operativa) de la Central Térmica Ventanilla con Propósito Doméstico (no incluye bebida, ni alimentación)

El sistema de rehúso de agua residual para baños y limpieza en general de la Central Térmica de Ventanilla. Está formado por la línea de efluentes de agua industrial correspondiente al tratamiento de osmosis inversa realizado al agua de pozo.

2018

Plan de Abandono Parcial del “Diéselducto entre la Refinería La Pampilla y la Central Térmica Ventanilla de la C.T. Ventanilla”

• Diéselducto y sus instalaciones auxiliares.

• La estación de bombeo, que se encuentra en la Refinería La Pampilla.

2.5.3.3 Matriz de compromisos ambientales asumidos por la certificación ambiental y sus modificaciones

Cuadro N° 6. Medidas que constituyen el plan de manejo ambiental del Estudio de Impacto Ambiental del Proyecto “Conversión a Gas Natural y

Transformación a Ciclo Combinado de la Central Termoeléctrica Ventanilla, 2004

N° Medida Detalle

01

Cumplir con el caudal de captación de agua de 200 l/s y fuente de abastecimiento (pozos

playeros)

De acuerdo a los análisis previos realizados, se estima que para el sistema de captación de agua se requerirá de un caudal de 200 l/s y se obtendrá de "pozos playeros" denominados así a los que se localizan en la zona intermedia entre la Central Térmica y el litoral, desde los cuales será bombeada a un estanque de agua cruda.

Desde dicho estanque se alimentará agua a la piscina de la torre de refrigeración, a fin de reponer las pérdidas por evaporación y purga.

Se estima que para el sistema de captación de agua se requerirá de la construcción de cuatro (04) pozos distantes entre sí de 60 m con una profundidad de 200 m.

02

Establecer áreas de control de ruido de equipos (turbinas y

La operación de las turbinas y generadores causarán un incremento en los niveles de ruido que superará los 85 dBA en las áreas de operación. Se establecerán áreas de control y los equipos contarán

(12)

Página 12 de 67

generadores) y se efectuar el adecuado

mantenimiento

con adecuado mantenimiento a fin de minimizar la generación de ruido.

03

Establecer el uso de protección auditiva del

personal que labore cerca de las turbinas y

generadores

El personal que labore cerca de las turbinas y generadores usará protección auditiva. Para el control de los niveles de exposición de ruido se tomarán en cuenta los lineamientos para exposición a ruido de la NIOSH (National lnstitute for Occupational Safety and Health) que establece el límite de 85 dB para un régimen laboral de 8 hrs.

04

Tomar medidas para la dispersión de fauna local

(avifauna) parta la operación de las turbinas

TG3 y TG4

Durante operación de las turbinas TG3 y TG4 y los generadores de la fauna identificada en la línea base biológica, será afectada. El principal grupo será la avifauna que tiene su hábitat en el sector de las turbinas. Sin embargo, la presencia de este grupo de aves, también puede afectar el funcionamiento de las operaciones de la Central, creando un riesgo, por cuanto, se deberán tomar las medidas adecuadas para lograr su dispersión.

05

Mantener sistema de control del gasoducto

para activar las válvulas de bloqueo automáticamente en casos de fuga de gas

natural

Durante las operaciones de la Central Térmica en ciclo abierto, es posible la ocurrencia de movimientos sísmicos que puedan dañar las infraestructuras y,

consecuentemente, se pueda generar una fuga de gas natural (GN).

El sistema de control del gasoducto activará las válvulas de bloqueo automáticamente, minimizando los riesgos de fuga por escape de gas natural.

06 Analizar alternativas para reducción de NOX

Si se considera el funcionamiento por 24 horas de las turbinas y generadores y se detecta altas concentraciones de NOx en el programa de monitoreo de calidad de aire, se estudiarán alternativas para reducir las emisiones de NOx entre 70 a 80%. Posibles métodos de control incluyen catalizadores con amoniaco para la conversión de NOx a nitrógeno gaseoso y vapor de agua; también modificaciones al sistema de combustión para la reducción de la producción de NOx.

07 Realizar el tratamiento de aguas oleosas

Cuando entró en operación las nuevas unidades SIEMENS en 1997, se instaló un sistema para el tratamiento de aguas oleosas producto de derrames, fugas de falsos arranques, limpieza de sala de máquinas, etc. (…) El nuevo sistema incluyó un equipo de separación agua-aceite (llamado TURBULO) como parte de la nueva planta de tratamiento de aguas.

08

Reforestación al terminar las labores de

construcción

Al finalizar las labores de construcción, en la Etapa de Cierre, se continuará con el programa de forestación que se viene realizando.

Se aprovecharán los taludes de corte generado, para ello se utilizarán especies preferentemente de porte arbustivo.

09

Optimizar la eficiencia en la combustión para disminuir las emisiones

de CO, con un sistema distribuido de

Control (SDC)

La combustión incompleta del gas natural genera emisiones de CO.

Para ello, se deberá optimizar la eficiencia en la combustión para disminuir las emisiones de CO. El uso de un sistema distribuido de Control (SDC)minimizará la emisión de CO (...). El SDC utilizará los monitores de O2 y CO para el ajuste automático de las concentraciones de CO debajo de 200 ppm.

10 Encapsular equipos para controlar el ruido

Asimismo, los niveles de ruido, de exceder los límites y de ser necesarios, serán controlados mediante el encapsulamiento de equipos mecánicos. Se deberán tener en cuenta las especificaciones técnicas a nivel máximo del equipo a implementar. Estos pueden indicar un nivel máximo de presión de ruido de 85 dBA a 1 metro de distancia. Los únicos equipos con niveles superiores a 85 dBA son los turbogeneradores. La ubicación de estos equipos dentro de edificios o alejados de límites de propiedad reducen su impacto.

Adicionalmente, la Central garantizará niveles de ruido menores a 80 dBA durante el día y 70 dBA durante la noche en los límites de la propiedad. Los niveles garantizados cumplirán con los estándares de la Municipalidad Provincial del Callao establecidas para zonas industriales.

(13)

Página 13 de 67

11

Implementar un dosificador de ácido clorhídrico concentrado como regulador de pH del

efluente

Asimismo, se deberá implementar un sistema de control para el caso en que los parámetros como pH sean elevados. (...) Para reducir los valores de pH se agregará ácido clorhídrico concentrado (HCI), el cual es buen reductor de pH y desincrustante de los sedimentos carbonados que genera la dureza del agua. Un dosificador suministrará el ácido para obtener pH deseado.

12

Disponer los residuos sólidos comunes en un

relleno sanitario autorizado

Los desechos sólidos comunes producidos durante la operación de la central se enviarán al relleno sanitario autorizado para su confinamiento y disposición.

13

Los lodos de la planta de tratamiento de aguas residuales se utilizarán para aplicación de tierra para crear áreas verdes

en la Central

Los lodos de la planta de tratamiento de aguas residuales se utilizarán para aplicación de tierra para crear áreas verdes dentro de la propiedad de la Central.

14

Implementar mecanismos de disuasión para las aves y

prohibición de arrojar objetos o alimentarlas

De acuerdo al análisis ambiental, se han identificado grupos de avifauna en las inmediaciones de las chimeneas existentes. Un mecanismo de disuasión se utilizará en estas áreas donde las aves puedan ocasionar problemas de seguridad. Arrojar objetos a las aves o alimentar a aves u otros animales estará estrictamente prohibido.

15

Almacenar el aceite usado en cilindros, el

cual será tratado y dispuesto por una empresa especializada.

Los residuos de interés de la Central Térmica son el aceite usado y los filtros de aceite y combustible. Los filtros son potencialmente contaminantes si no se disponen de una manera adecuada. En general, seA almacenará el aceite usado en cilindros, el cual será tratado y dispuesto por una empresa

especializada.

16

Las instalaciones de almacenamiento de aceites usados deben

contar con un piso impermeabilizado y con

un dique o barrera de contención, de modo que

se forme una poza de contención que pueda recibir por lo menos el 120% de la capacidad

total del almacén.

Los residuos considerados peligrosos serán entregados para su tratamiento y disposición final a empresas especializadas registradas.

(…)

Los aceites quemados serán almacenados en cilindros de 55 galones (no se usarán cilindros con tapa desmontable) y serán transportados hacia los lugares de disposición final o plantas de tratamiento de las empresas contratistas.

El almacenamiento de los cilindros deberá realizarse sobre parrillas de madera, considerando un máximo de 2 niveles. Las instalaciones que servirán para el almacenamiento de los cilindros deberán contar con un piso impermeabilizado y con un dique o barrera de contención, de modo que se forme una poza de contención que pueda recibir por lo menos el 120% de la capacidad total del almacén.

Los requerimientos de almacenamiento son:

Las instalaciones deben tener áreas separadas para la recepción y manipuleo de residuos peligrosos y no peligrosos.

Debe disponerse de área de almacenamiento temporal en conteiner, ambientalmente seguras, disponibles para los residuos que no serán tratados o dispuestos en forma inmediata.

17

Habilitar un almacén temporal de residuos peligrosos en la etapa de

operación

Se habilitará y/o construirá un almacén exclusivamente para residuos peligrosos dotado de contenedores específicos, fichas con código de identificación, control de entradas, etc. En este almacén se depositan los residuos peligrosos hasta su entrega a una empresa autorizada para su tratamiento y disposición final. Esta empresa contará con los debidos permisos para el desarrollo de esta actividad. Asimismo, al finalizar el tratamiento y la disposición final de estos residuos, se deberá entregar el certificado de disposición final correspondiente.

18 Realizar inventario de emisiones atmosféricas

Realizar un inventario de emisiones basado en los datos integrados del MEC para informar trimestralmente sobre las emisiones atmosféricas. Como una alternativa, los factores

Los objetivos del monitoreo son:

(14)

Página 14 de 67

• Medir los niveles de emisión (gases y/o partículas) de las fuentes ubicadas en la Central Térmica.

• Calcular los factores de emisión

• Desarrollar un inventario de emisiones

Se realizará el monitoreo de las fuentes en los calderos, en los cuales el monitoreo de emisiones consistirá en la evaluación de:

• Material particulado (MP)

• Oxidas de nitrógeno (NOx)

• Dióxido de azufre (S02)

• Monóxido de carbono (CO).

Adicionalmente, se registrará la temperatura de los gases de la chimenea (T5), oxígeno (02) y humedad (H20).

19 Monitoreo de Parámetros Meteorológicos

El registro horario de los parámetros meteorológicos de la zona, se realizará con una estación portátil implementada con sensores.

Actualmente, en los registros de monitoreo de los parámetros meteorológicos se viene empleando una estación meteorológica automática.

El monitoreo de los parámetros meteorológicos se realizará con una frecuencia mensual.

20

Presentar los informes de monitoreo dentro de

plazos establecido

Los informes de monitoreo trimestrales conteniendo valores mensuales por cada parámetro de calidad de aire y resúmenes mensuales se presentarán al MEM dentro de los 30 días después de terminado el trimestre o según sea aprobado por el MEM. Los informes se presentarán de acuerdo al formato establecido por el Protocolo de Monitoreo de Aire de la DGH o formato del DGE si se especifica en una resolución directora futura.

Los informes de monitoreo para los efluentes líquidos se presentarán trimestralmente a la DGE, para los períodos de monitoreo que terminen en marzo, junio, setiembre y diciembre. Los informes serán entregados a más tardar el último día hábil del mes siguiendo el período de monitoreo trimestral.

21 Registrar las charlas de capacitación ambiental

Para la capacitación se proveerá de manuales con las reglas de salud, seguridad y medio ambiente. La Oficina de Gestión Ambiental de ETEVENSA llevará un registro de las charlas de capacitación realizadas durante las etapas del proyecto. Este registro consignará los temas de capacitación, la relación (nombres y firma) del personal participante, el responsable de la capacitación y la fecha.

22

Cumplimiento de las medidas establecidas en

el Plan de Cierre o Abandono

El Plan de Cierre o Abandono se desarrolla en el punto 8.0 del Estudio. 8.0 Plan

23

Registrar reuniones de consultas con grupos

locales

La consulta continuará con individuos y grupos locales a lo largo de las fases de construcción y operación del proyecto. Además de las reuniones directas, el proceso de consulta utilizará otros métodos para estimular el diálogo de los actores involucrados.

Todas las reuniones de consulta serán documentadas con relación al tiempo, localidad y participantes de la reunión.

24

Plan de instalación y manejo proyectado para las nuevas áreas verdes y forestadas incremento en 2 ha. En Plano PG-01

Reforestación (Folio 595) se adjunta plano con áreas verdes y

forestadas.

Dentro de estas medidas de mejora del entorno se prevé incrementar las zonas verdes y forestadas en 2 ha para lograr un total de 12 ha sobre un total de 32. Las obras civiles a desarrollarse dejarán como resultado taludes los cuales están incluidos dentro del plan de forestación con la finalidad de disminuir la erosión de los mismos, así como reducir riesgos de desestabilización. Las especies a utilizar serán las de enfatización profunda tales como el molle o la tara en las que se ha observado un desarrollo favorable. Si bien la zona es un área desértica por naturaleza, se tratará de colocar especies propias de la zona de costa.

(15)

Página 15 de 67

Estudio de Impacto Ambiental y Social del Proyecto de Suministro de Agua de Respaldo mediante Pozos Costeros, 2008

01

Contar con un Sistema de Respaldo mediante la

explotación del agua subterránea

Con la finalidad de garantizar el suministro de agua cuando los actuales pozos del sector de Parque Porcino deban suspender su funcionamiento por razones de mantenimiento, operación y/ o manejo del nivel del acuífero para recuperar sus niveles explotables y asegurar un manejo eficiente del recurso, es necesario contar con un Sistema de Respaldo que garantice la operación en ciclo combinado de la Central Térmica de Ventanilla.

(...) a partir de la explotación de tres pozos ubicados en la cuenca baja del río Chillón, adyacente al A.H. Víctor Raúl Haya de la Torre; así como el tendido de una línea de conducción que llevará el agua hasta la Central Térmica de Ventanilla.

El proyecto de suministro de agua a través de pozos de respaldo será parte de todo el sistema de operación de la Central Térmica de Ventanilla a ciclo combinado.

02

Respetar la ubicación propuesta para los pozos

costeros

El Cuadro 3-1 presenta la ubicación geográfica de los pozos costeros en coordenadas UTM (Datum WGS84). Se presenta la ubicación de los pozos proyectados

03 Respetar el caudal de agua a extraer de los 3 pozos

Se ha determinado el caudal de diseño o caudal de explotación, como sistema de respaldo para la explotación del acuífero el cual permitirá el abastecimiento de agua industrial de acuerdo los requerimientos necesarios de la Central Térmica para su operación en ciclo combinado (…) El Cuadro 3-2 presenta los caudales de diseño para la explotación de agua subterránea basados en el rendimiento de los pozos profundos así como en los requerimientos de operación de la Central Térmica en ciclo combinado.
