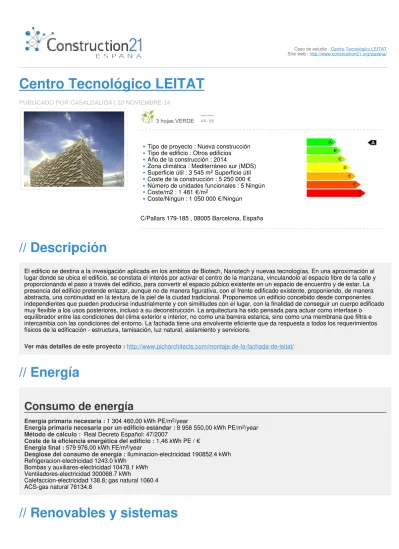

Caso de estudio : Centro Tecnológico LEITAT Sitio web : http://www.construction21.org/espana/
Centro Tecnológico LEITAT
PUBLICADO POR CASALDALIGA | 20 NOVIEMBRE 14
Tipo de proyecto : Nueva construcción Tipo de edificio : Otros edificios Año de la construcción : 2014
Zona climática : Mediterráneo sur (MDS) Superficie útil : 3 545 m2 Superficie útil
Coste de la construcción : 5 250 000 € Número de unidades funcionales : 5 Ningún Coste/m2 : 1 481 €/m2
Coste/Ningún : 1 050 000 €/Ningún
C/Pallars 179-185 , 08005 Barcelona, España
// Descripción
El edificio se destina a la invesigación aplicada en los ambitos de Biotech, Nanotech y nuevas tecnologías. En una aproximación al lugar donde se ubica el edificio, se constata el interés por activar el centro de la manzana, vinculandolo al espacio libre de la calle y proporcionando el paso a través del edificio, para convertir el espacio púbico existente en un espacio de encuentro y de estar. La presencia del edificio pretende enlazar, aunque no de manera figurativa, con el frente edificado existente, proponiendo, de manera abstracta, una continuidad en la textura de la piel de la ciudad tradicional. Proponemos un edificio concebido desde componentes independientes que pueden producirse industrialmente y con similitudes con el lugar, con la finalidad de conseguir un cuerpo edificado muy flexible a los usos posteriores, incluso a su deconstrucción. La arquitectura ha sido pensada para actuar como interfase o equilibrador entre las condiciones del clima exterior e interior, no como una barrera estanca, sino como una membrana que filtra e intercambia con las condiciones del entorno. La fachada tiene una envolvente eficiente que da respuesta a todos los requerimientos físicos de la edificación - estructura, tamisación, luz natural, aislamiento y servicions.
Ver más detalles de este proyecto :http://www.picharchitects.com/montaje-de-la-fachada-de-leitat/
// Energía
Consumo de energía
Energía primaria necesaria : 1 304 460,00 kWh PE/m2/year
Energía primaria necesaria por un edificio estándar : 8 958 550,00 kWh PE/m2/year
Método de cálculo : Real Decreto Español: 47/2007
Coste de la eficiencia energética del edificio : 1,46 kWh PE / €
Energía final : 579 976,00 kWh FE/m2/year
Desglose del consumo de energía : Iluminacion-electricidad 190852.4 kWh Refrigeracion-electricidad 1243.0 kWh
Bombas y auxiliares-electricidad 10478.1 kWh Ventiladores-electricidad 300068.7 kWh
Calefaccion-electricidad 138.8; gas natural 1060.4 ACS-gas natural 76134.8
Sistemas
Sistema de calefacción :
Red urbana
Suelo radiante a baja temperatura
Sistema de agua caliente :
Red urbana Paneles solares
Sistema de refrigeración :
Red urbana
Sistema de Volumen de Aire Variable (VAV)
Sistema de ventilación :
Ventilación natural
Unidad de tratamiento de la humedad (hygro A)
Sistemas renovables :
Energía solar fotovoltaica Paneles solares
De acuerdo con el proyecto específico de justificación solar Térmico, el edificio no requiere sistema de captación solar térmico con tener una conexión a la red de de “District Heating & Cooling” (Districlima)
Por el cálculo y diseño de la captación solar se ha tenido en cuenta las siguientes particularidades: · Situación y emplazamiento del edificio
· Situación de los captadores solares
· La ocupación prevista para el edificio es de 150 personas y el uso está de acuerdo con la actividad anteriormente mencionada en el capítulo 2.1.
Un sistema fotovoltaico de conexión a red, es aquel que aprovecha la energía del sol para transformarla en energía eléctrica que se cede en la red convencional porque pueda ser consumida por cualquier usuario conectado a la misma.
La extensión a gran escala de este tipo de aplicaciones ha necesitado el desarrollo de una ingeniería específica que permite, por un lado, optimizar su diseño y funcionamiento y, por
el otro, evaluar el impacto en el conjunto del sistema eléctrico, teniendo siempre cura de la integración de los sistemas y respetando el entorno arquitectónico y ambiental.
Se tiene que destacar la gran fiabilidad y larga duración de los sistemas fotovoltaicos. Por otro parto, casi no necesitan mantenimiento y presentan una gran simplicidad y facilidad de instalación.
Además, la gran modulación de estas instalaciones permiten plantear proyectos de forma esglaonada y adaptarse a las necesidades de cada usuario, sea en función de sus necesidades o recursos económicos.
El generador fotovoltaico formato por una serie de módulos conectados entre sí, se encarga de transformar la energía del sol en energía eléctrica. Esta energía, pero, está en forma de corriente continúa y tiene que ser transformada por el inversor en corriente alterna para acoplarse a la red convencional.Así pues los módulos fotovoltaicos generan una corriente continúa proporcional a la irradiància solar que incide encima de ellos. Esta corriendo se trae al inversor, y utilizando la tecnología
de potencia, la convierte en corriente alterna a la misma frecuencia que la red eléctrica y de este modo queda disponible para cualquier usuario.
Esta energía generada, y medida por su correspondiente contador, se venderá a la empresa distribuidora tal y cómo señala el Real Decreto anteriormente mencionat.
En una misma instalación se pueden emplear varios inversores, cada uno con su generador fotovoltaico de forma independiente. Esto confiere una gran modulación al sistema tanto para futuras ampliaciones como para realizar operaciones de mantenimiento, etc.
INVERSOR
La potencia de la instalación propuesta en corriendo alterna es de 7,84 kW, por encima de los 7,27 kW mínimos que marca la normativa.
El generador fotovoltaico será instalado a la cubierta tal como indica la altiplanicie, tratando de obtener la mejor integración arquitectónica en el mismo, con la mínima pérdida de rendimiento del sistema.
Tal y cómo se muestra en la altiplanicie se hará una integración con la misma losa, puesto que las características de esta lo permiten: Módulos fotovoltaïcs (BIPV) aislantes y drenants por
cubiertas, protección de la impermeabilización con protección de la membrana impermeabilización con protección de la membrana impermeabilizando contra la intemperie.
La conexión en la red convencional se llevará a cabo en trifásico con los inversores alimentando cada una de las fases.
Por otro lado, es necesario incluir a la instalación un contador de energía de entrada al sistema fotovoltaico, al objeto de descontar de la energía generada, de la que este podara consumir de la red convencional.
Los componentes básicos de la instalación serán:
1 Llosa fotovoltaïca Intemper LOSA FILTRÓN SOLAR Y-40 modelo R10 (196 módulos) 2 Inversor SMA modelo SB3300.
3 Estructura apoyo para 196 módulos 4 Contador de energía bidireccional
// Comportamiento ambiental
Emisiones GEI
GEI en la etapa de uso : 92,40 KgCO2/m2/year
Metodología usada : Software energético
GEI antes del uso : 56 050,20 KgCO2 /m2
, ,es decir, xx años en uso : 606,60 year(s)
el calculo de las emisiones de CO2 de cada uno de los materiales ha sido calculado con el programa de TCQ, programa que se alimenta con la base de datos del BEDEC, del ITEC.
// Productos
Sistema de envolvente en seco
Categoría del producto: Obras estructurales / Estructura - Albañilería - Fachada Descripción:
Sistema de envolvente en seco a base de piezas de cemento prensado con fibras y sin armadura metálica; con la inclusión en la masa de nano-partículas para refractar la luz, incorporando un efecto luminiscente y
adquiriendo propiedades foto-catalíticas (absorción NO2).
Cubierta aljibe
Categoría del producto: Obras estructurales / Carpintería, cubierta, estanqueidad Descripción:
Cubierta aljibe para almacenaje de agua de lluvia, basado en mantener un sustrato natural humectado por capilaridad.
Cerramientos interiores modulares
Categoría del producto: Acabados / Instalaciones interiores Descripción:
Cerramientos interiores modulares móviles entre estancias.
// Costes
Costes de construcción y explotación
// Entorno urbano
Entorno urbano : El EDIFICIO En EL BARRIOEntendiendo el 22@ como una superposición de redes que dinamizan este polo de la ciudad, es necesario pensar en un edificio que actúe como nuevo modo de enlace a las redes existentes y a la vez contribuye a generar valor en este sistema compartido. En el barrio confluyen varias redes específicas que de forma genérica podrían identificar cómo; red de EMPRESAS que generan conocimiento y valor económico, red de MOVILIDAD en términos de comunicación y transporte, red de ENERGÍA
ligada a la distribución de diferentes sistemas de producción centralizada y finalmente la red de SERVICIOS de espaldarazo a la actividad del barrio.
El EDIFICIO Al /AL LUGAR
En una mayor aproximación al lugar donde se tiene que ubicar el edificio, apreciamos la necesidad de activar un centro de isla, hasta ahora residual, vinculándolo al espacio libre de la calle y a la vez propiciando el paso de peatones a través suyo, para convertir este vacío en
un espacio doméstico de encuentro para las personas al muy medio de la ciudad.
La disposición en planta baja del bar del centro, muy vinculado al espacio público, refuerza esta intención.
En este sentido, proponemos una volumetría que es en sí misma un gran porche que sirve de cobijo a los usos ligados a este lugar de encuentro, y que a la vez permite abrir al máximo las visuales del centro de isla verso a la calle. La presencia del edificio pretende enlazar, aunque no de manera figurativa, con el frente edificado existente
proponiendo de manera abstracta una continuidad en la textura de la piel de la ciudad tradicional.
EDIFICIO FLEXIBLE, FUNCIÓN, EN TORNO
Nuestro proyecto propone un cuerpo edificado muy flexible, en la medida que cuenta con una envolvent eficiente que da respuesta a todos los requerimientos físicos de la
edificación – estructura, tamisat de la luz natural, aislamiento y suministra de servicios-, de forma que las plantas interiores son del todo diáfanas y aptas para cualquier adaptación funcional.
